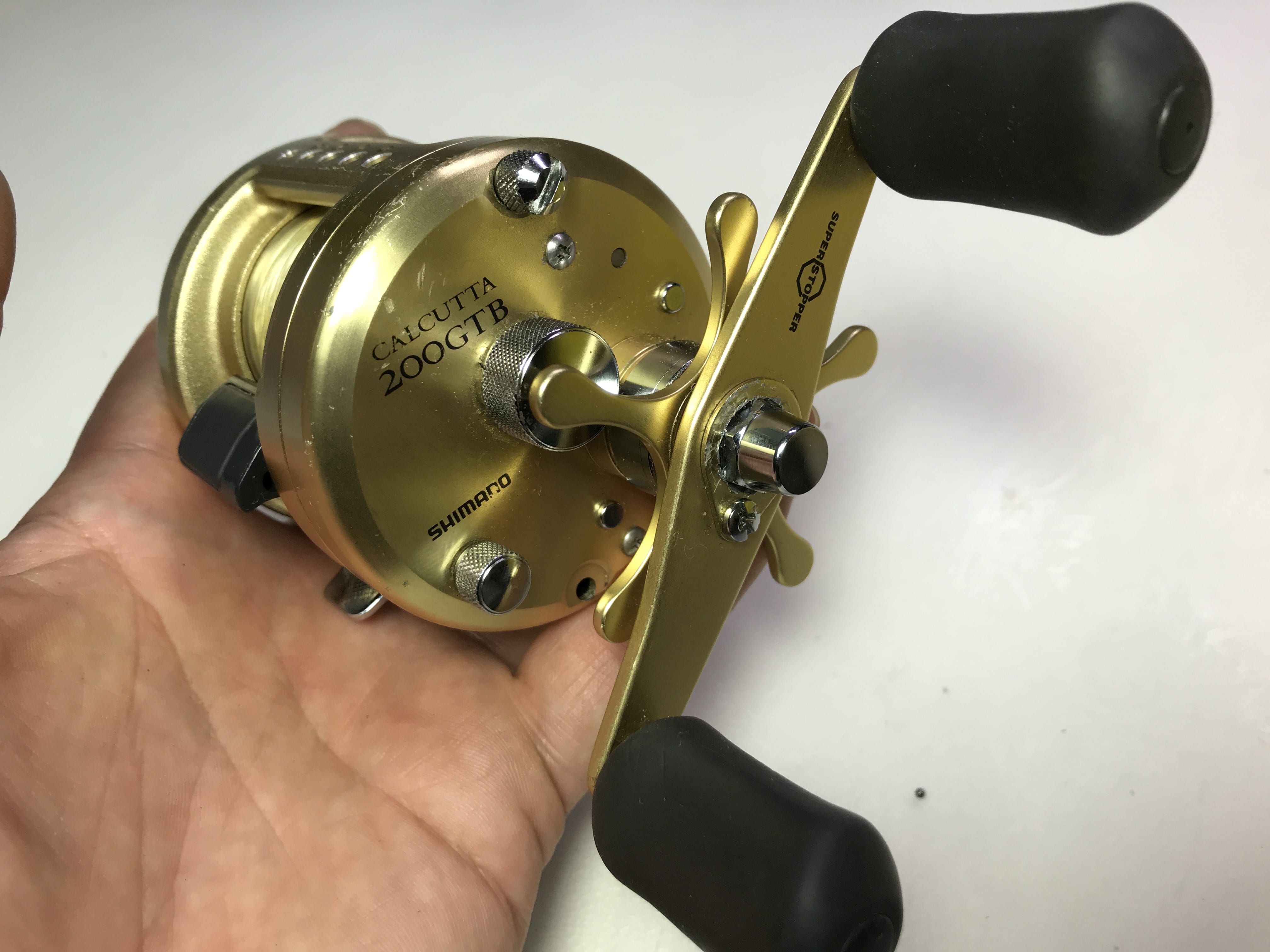

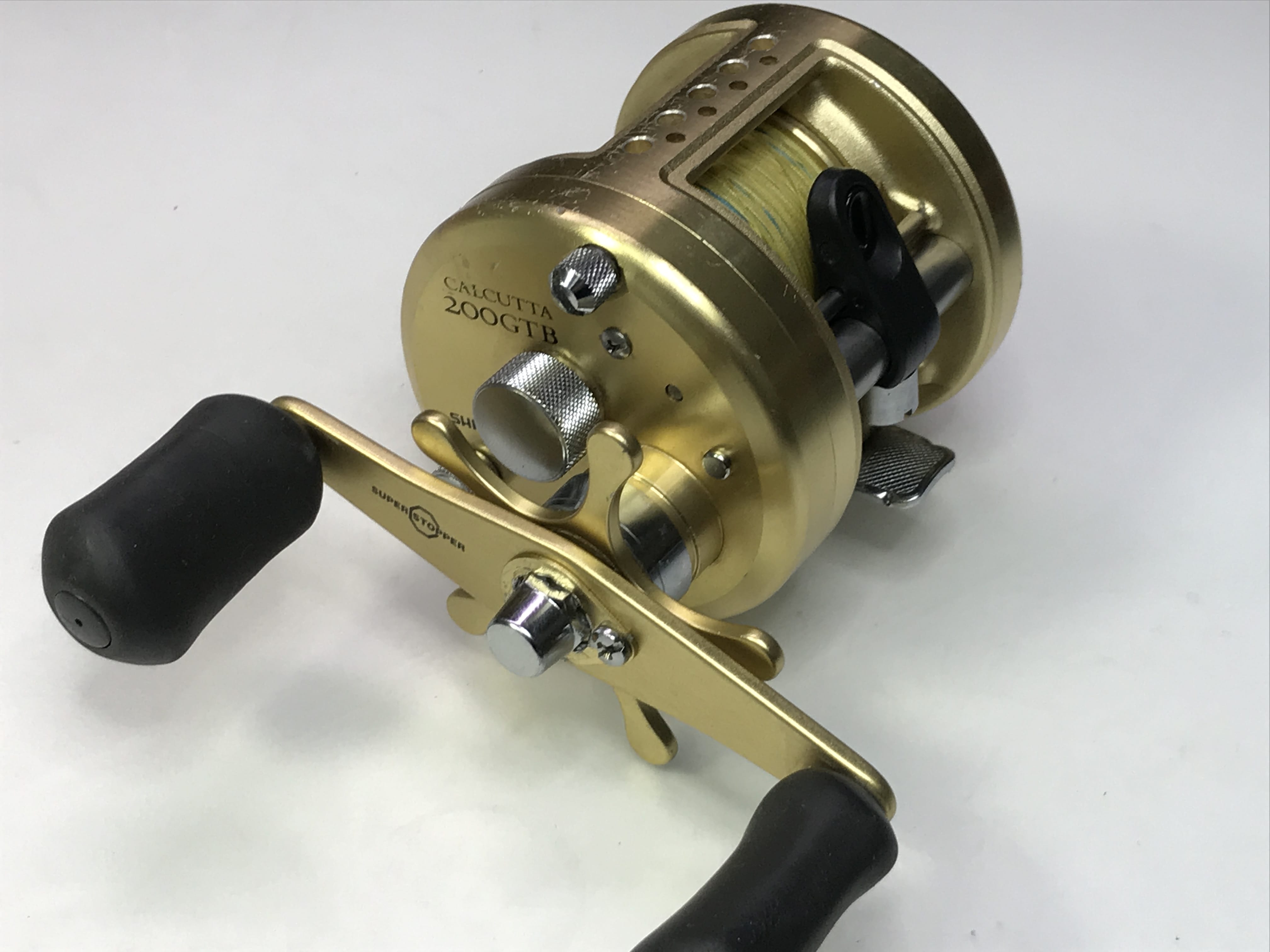

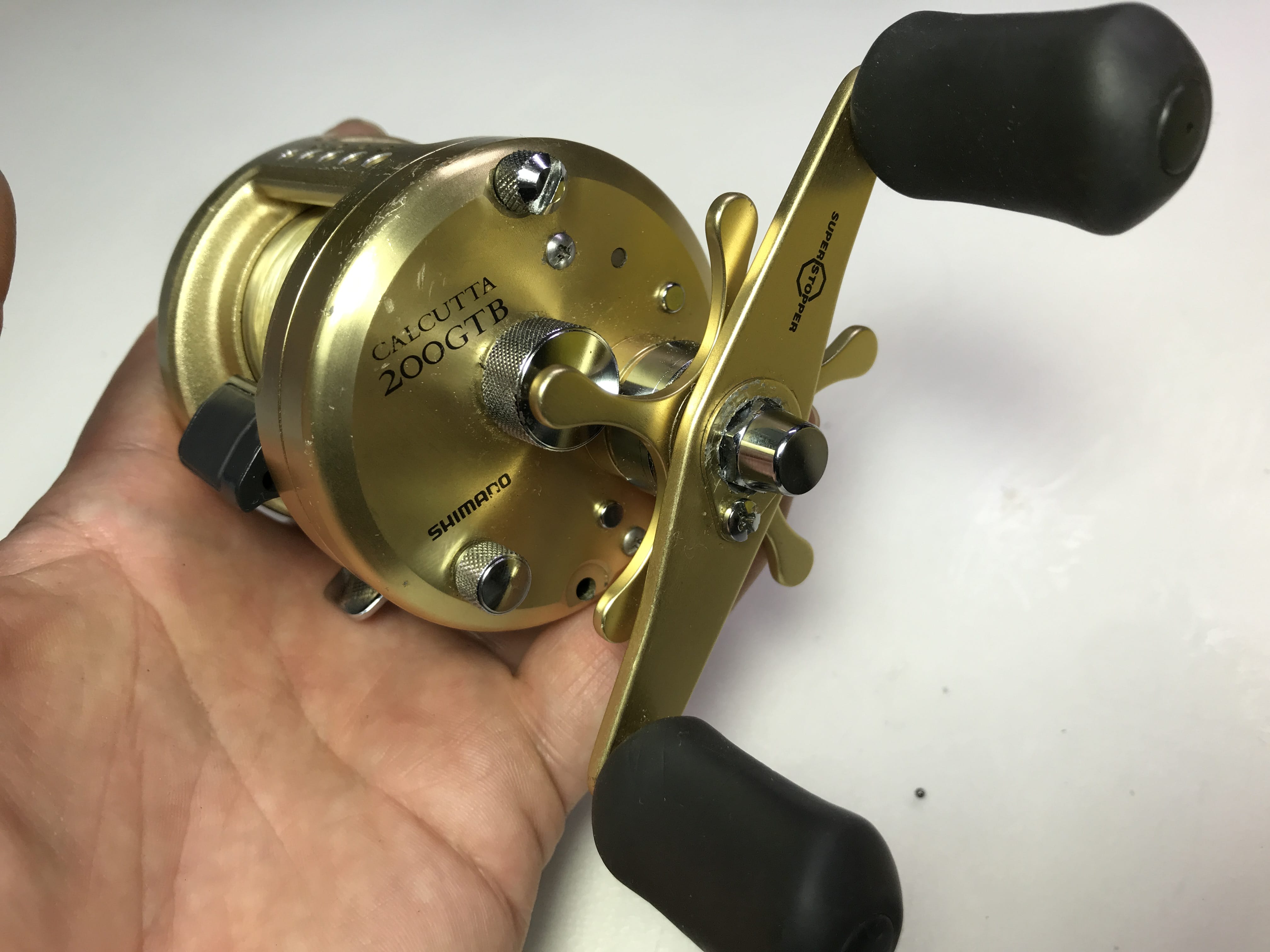

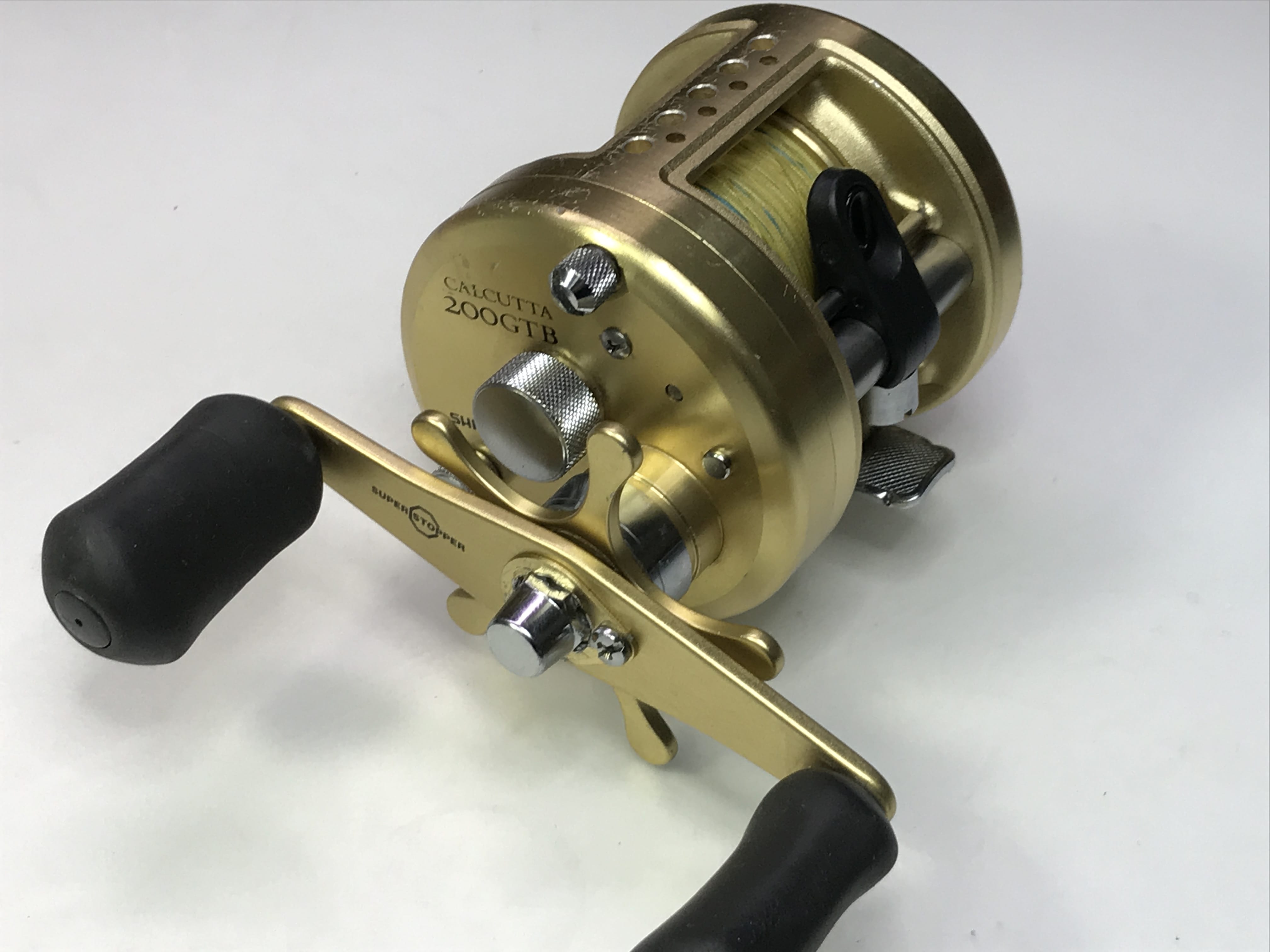

시마노 캘커타Calcutta 200GTB

이제품은 국내에서 잘 보이지 않는 제품 입니다.

북미버전 인 듯 하구요.

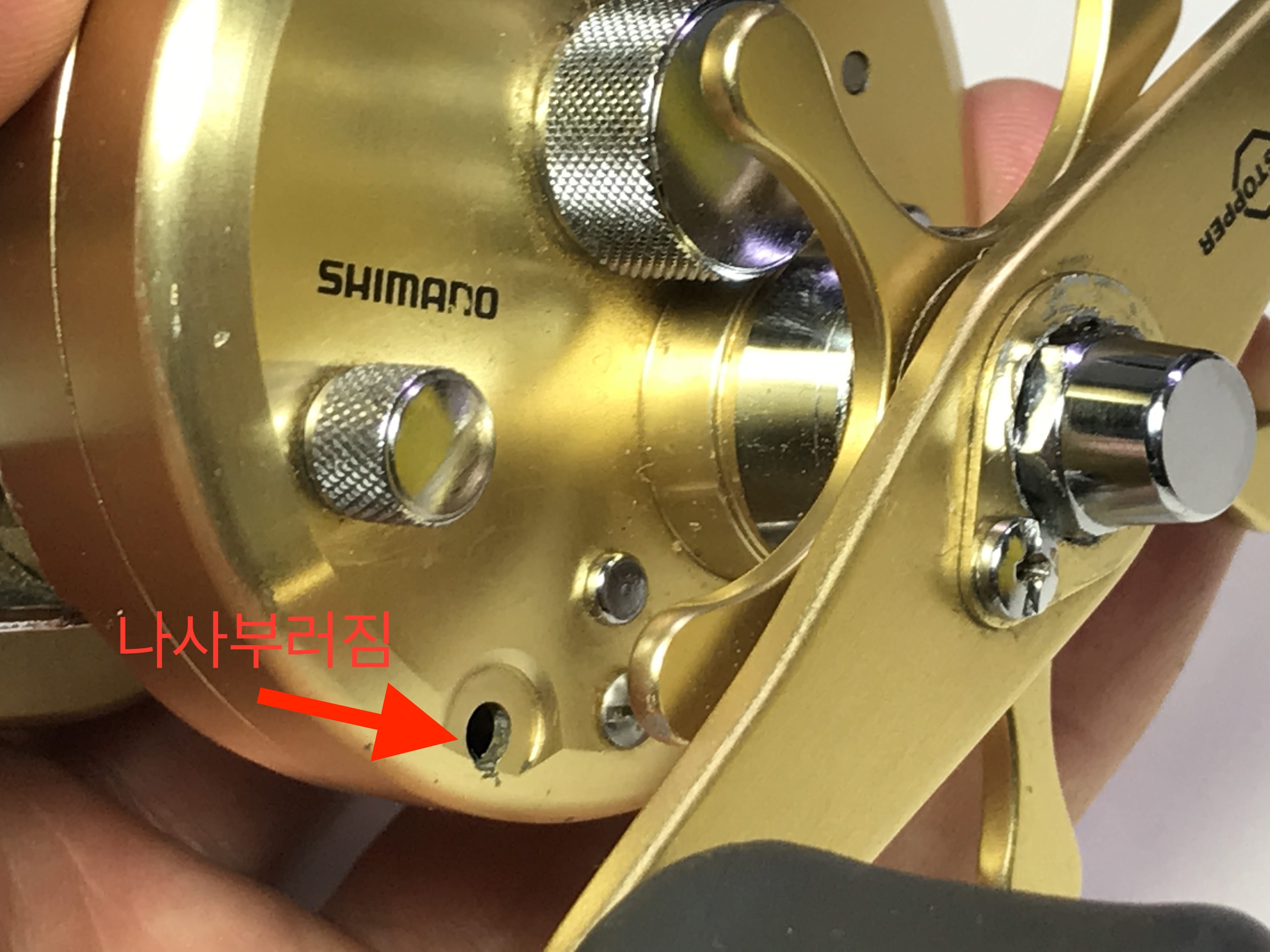

아래쪽 큰나사 부러졌다고 하시며 의뢰 받았습니다.

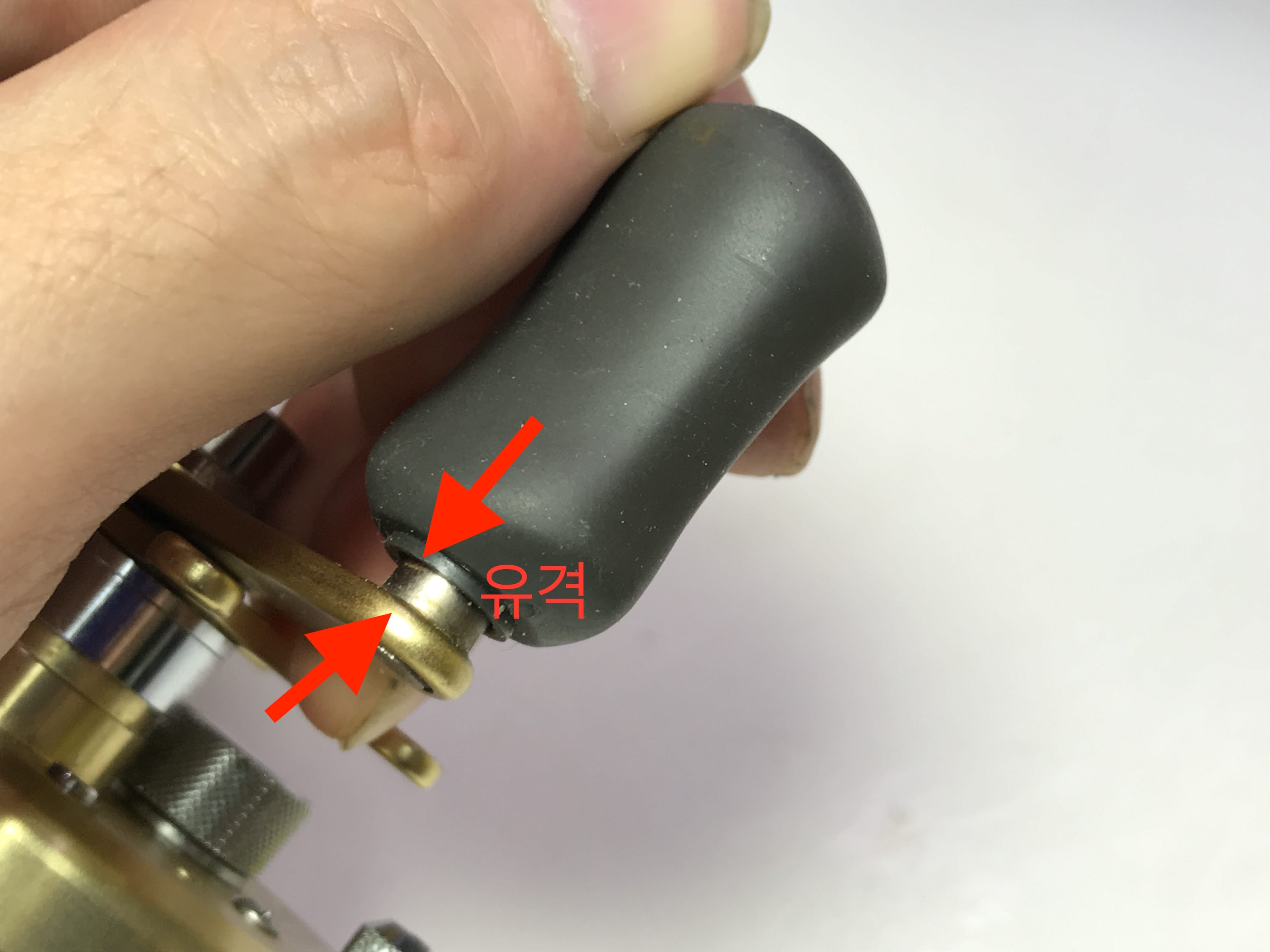

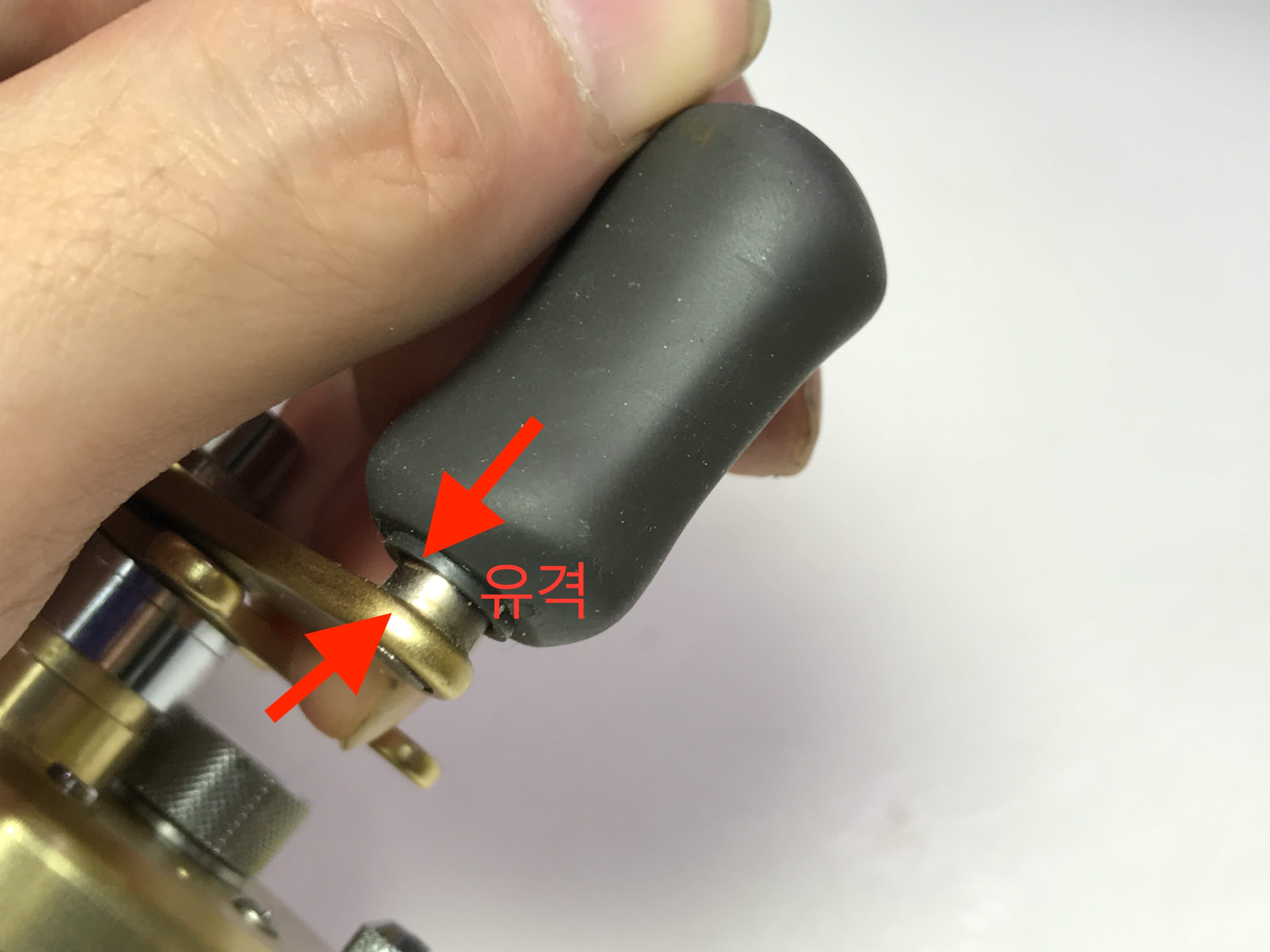

핸들도 유격 심하게 있내요.

아마 베어링 부식으로 그런듯 보입니다.

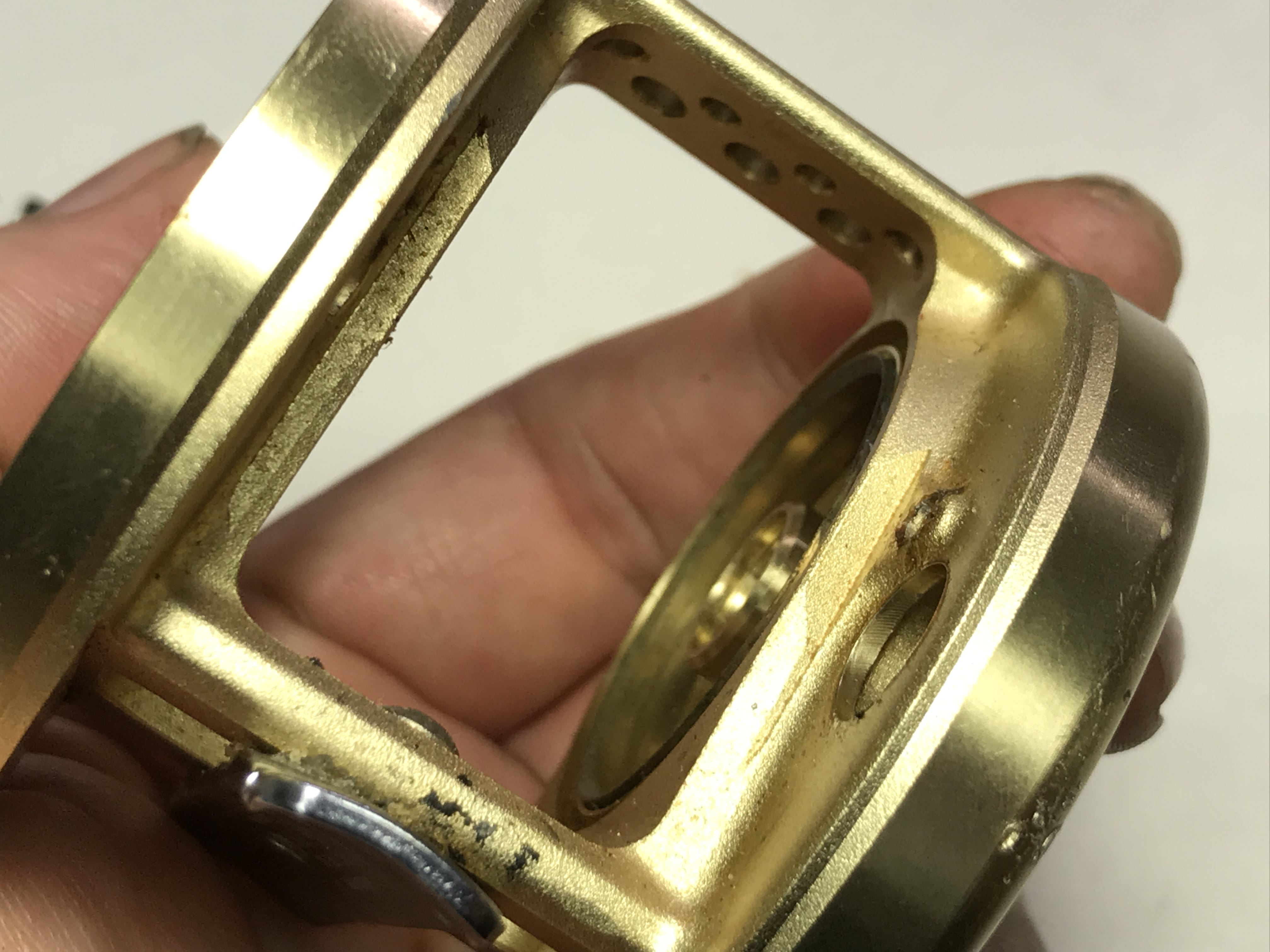

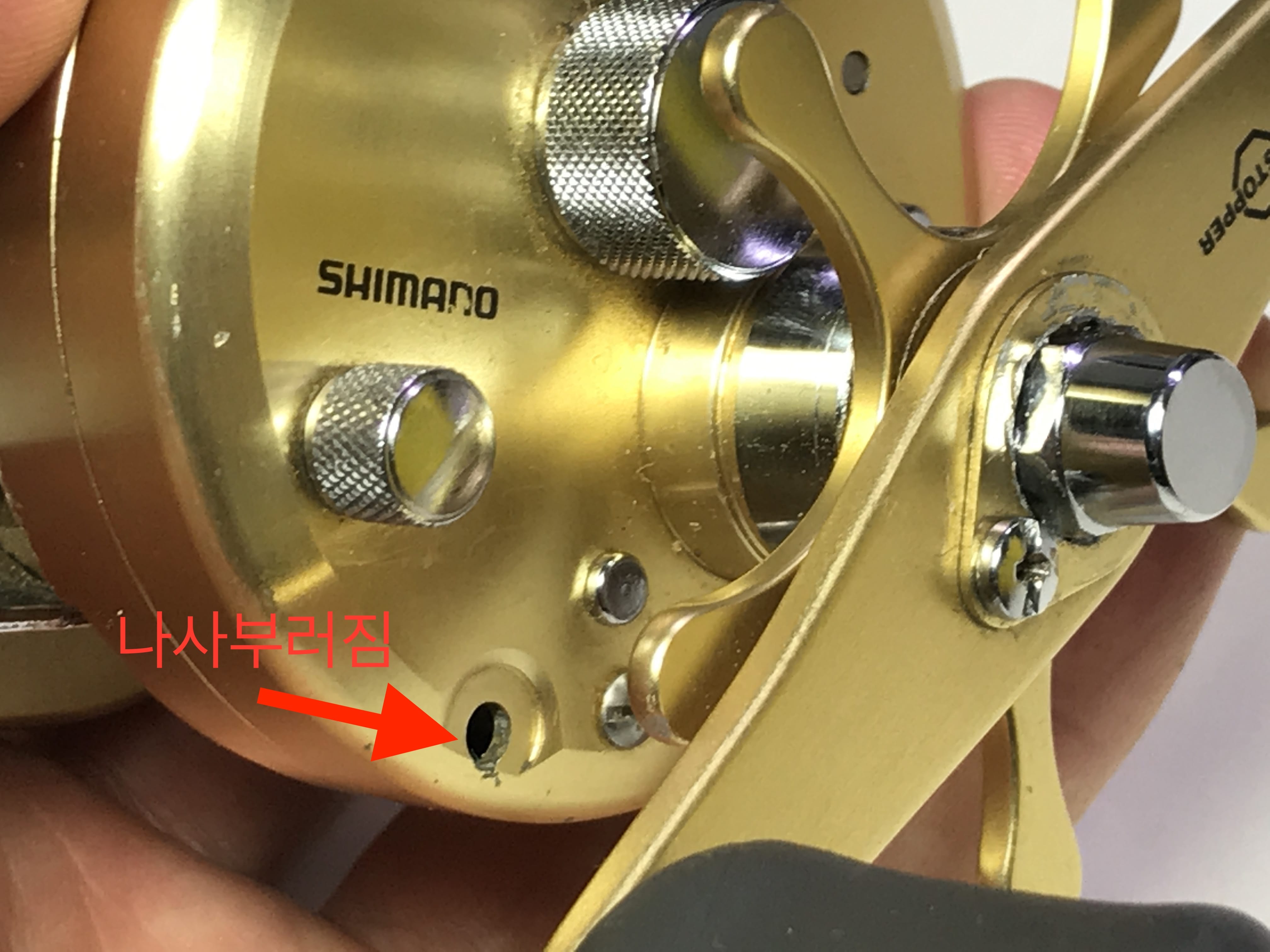

커버 조여주는 나사가 부러졌네요.

하지만 몸체와 연결하는 나사가 3개 더 있기에

특별한 문제는 없을 듯합니다.

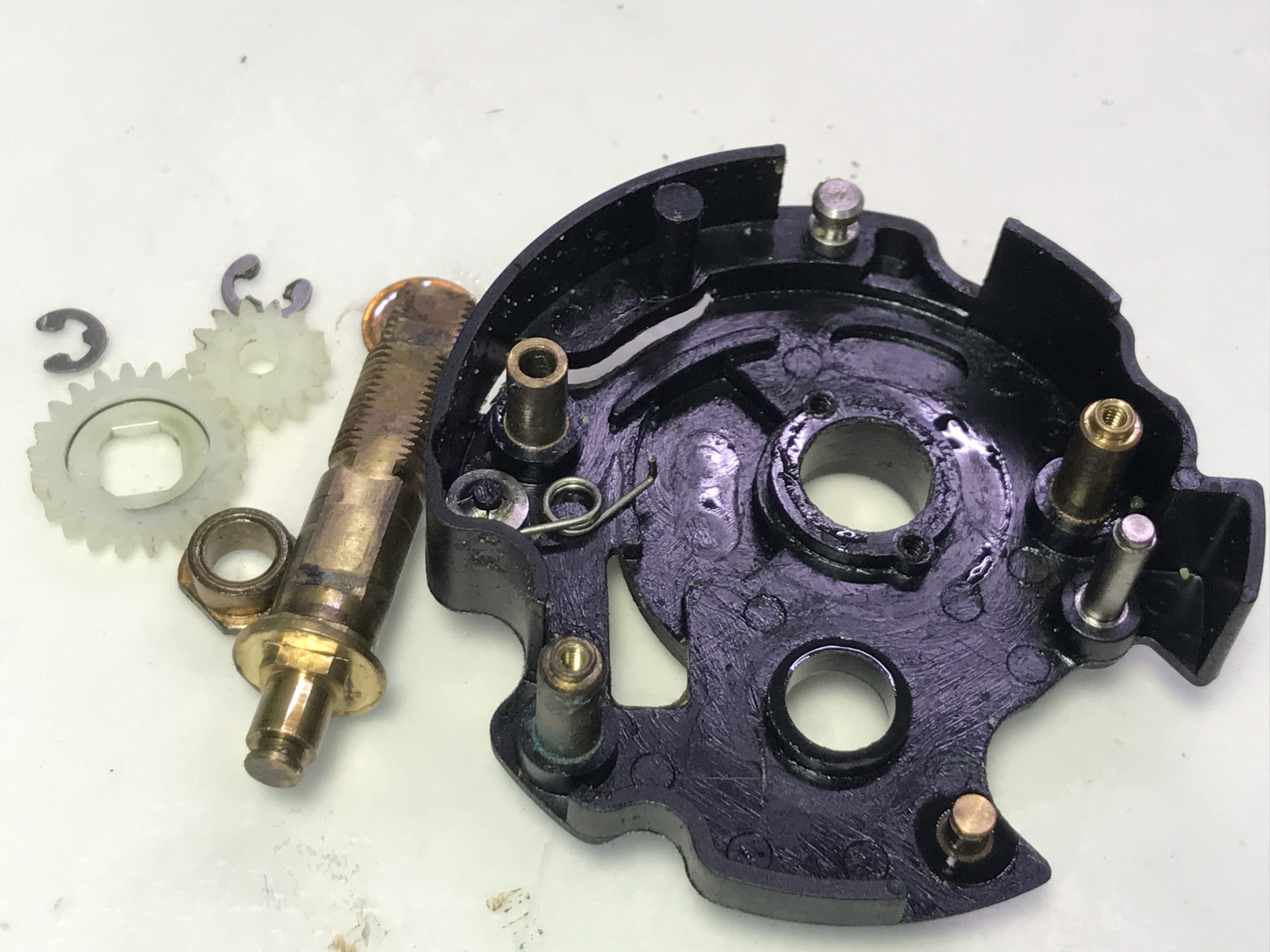

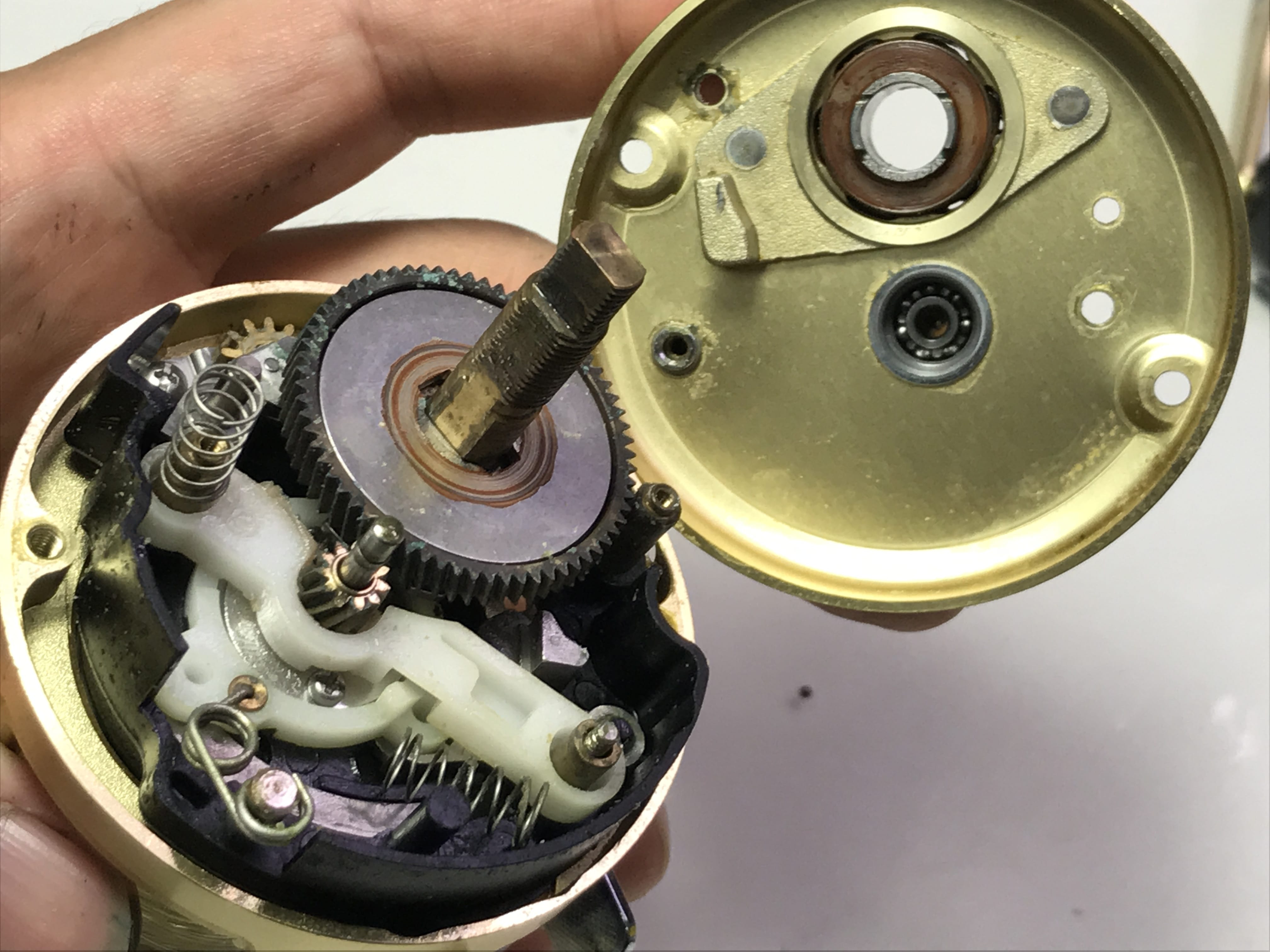

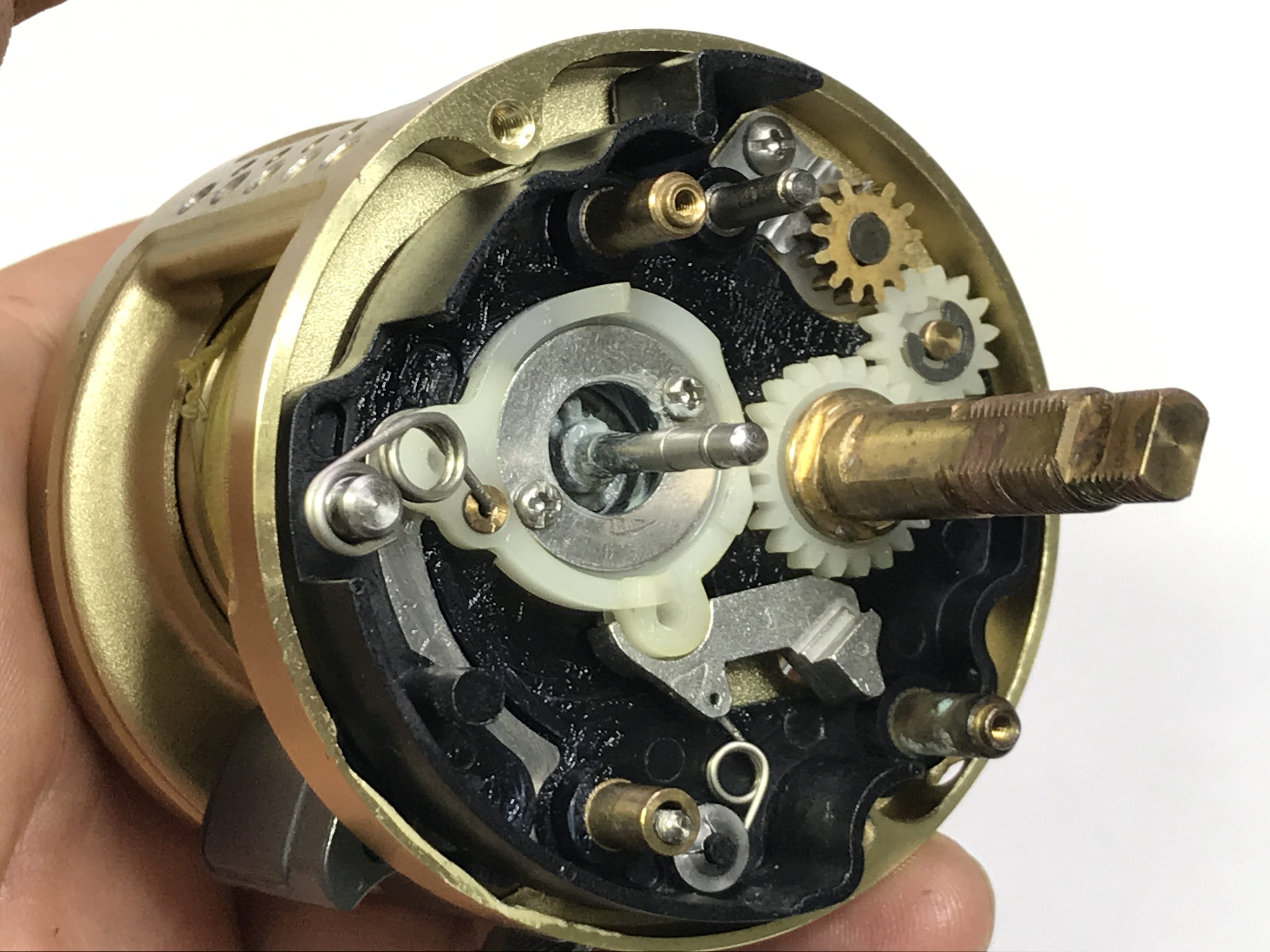

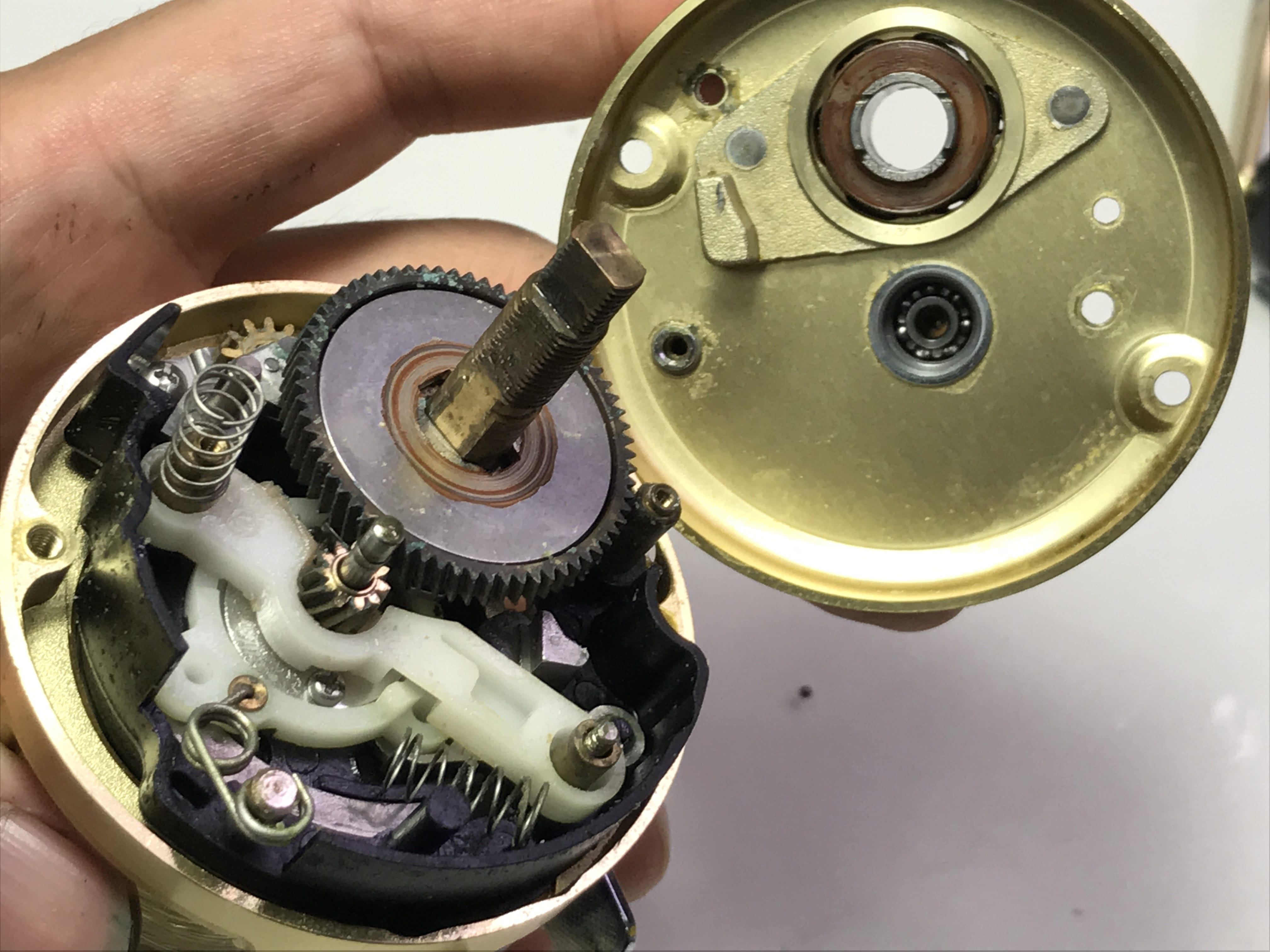

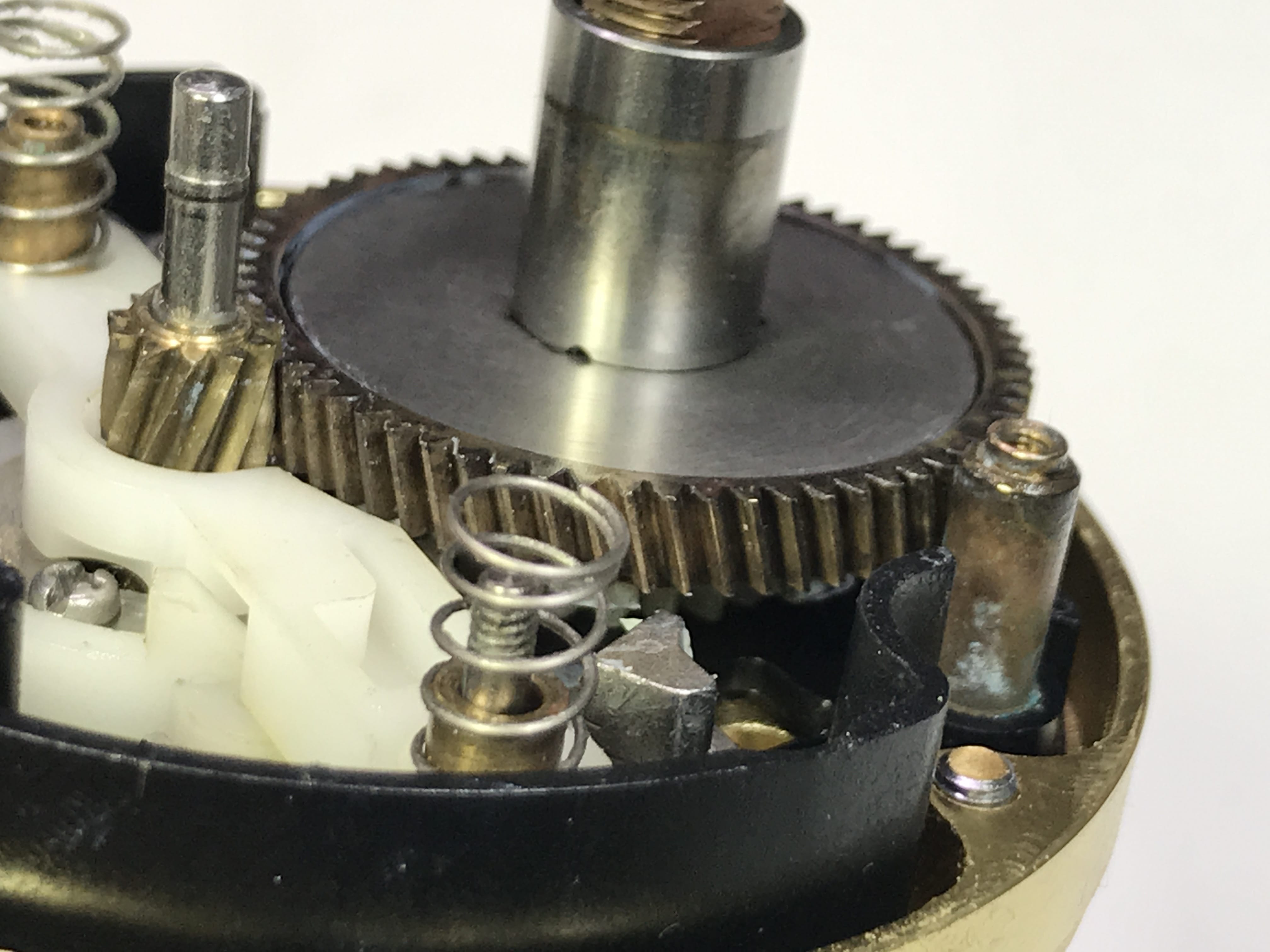

릴의 내부 확인 합니다.

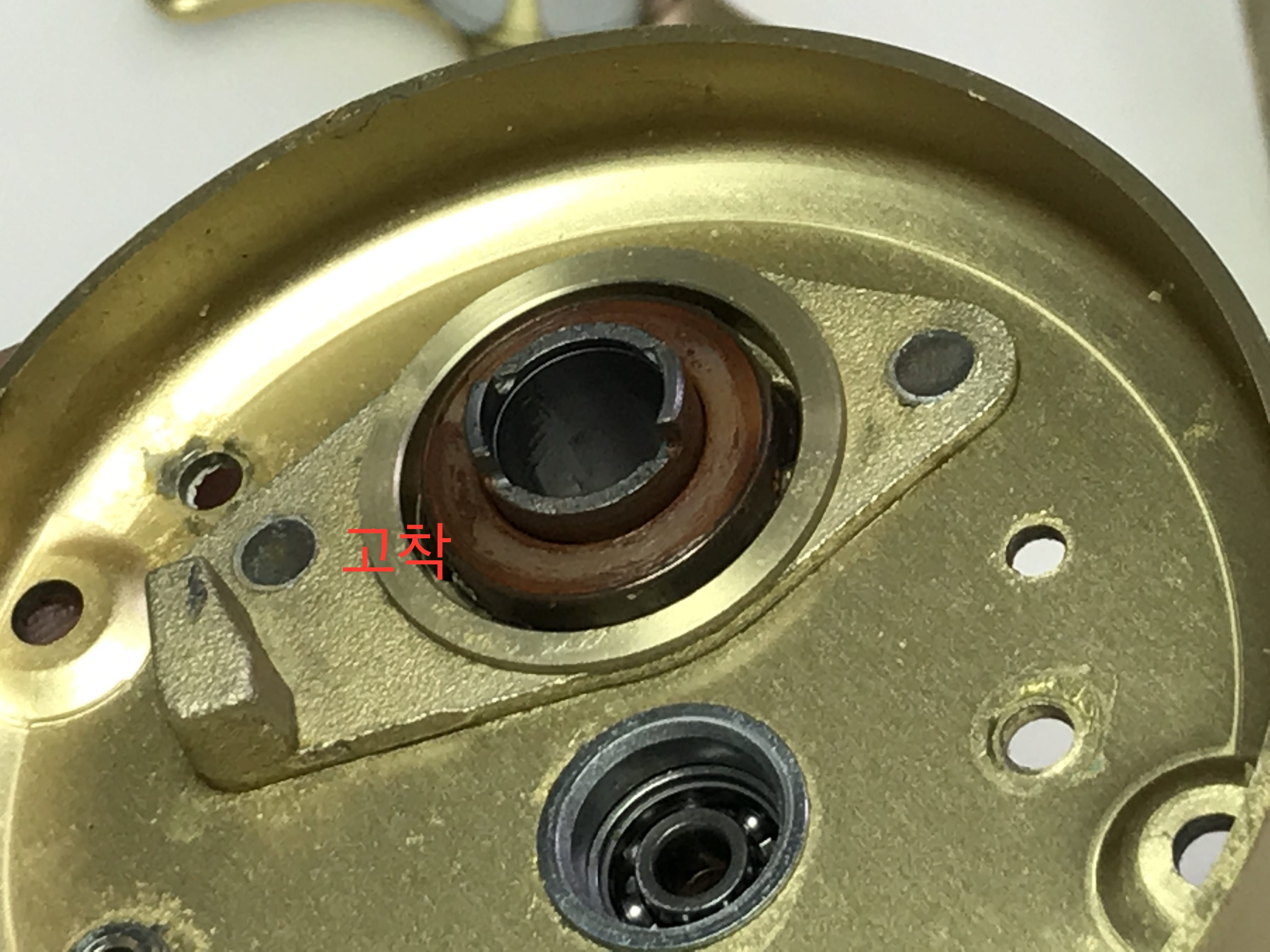

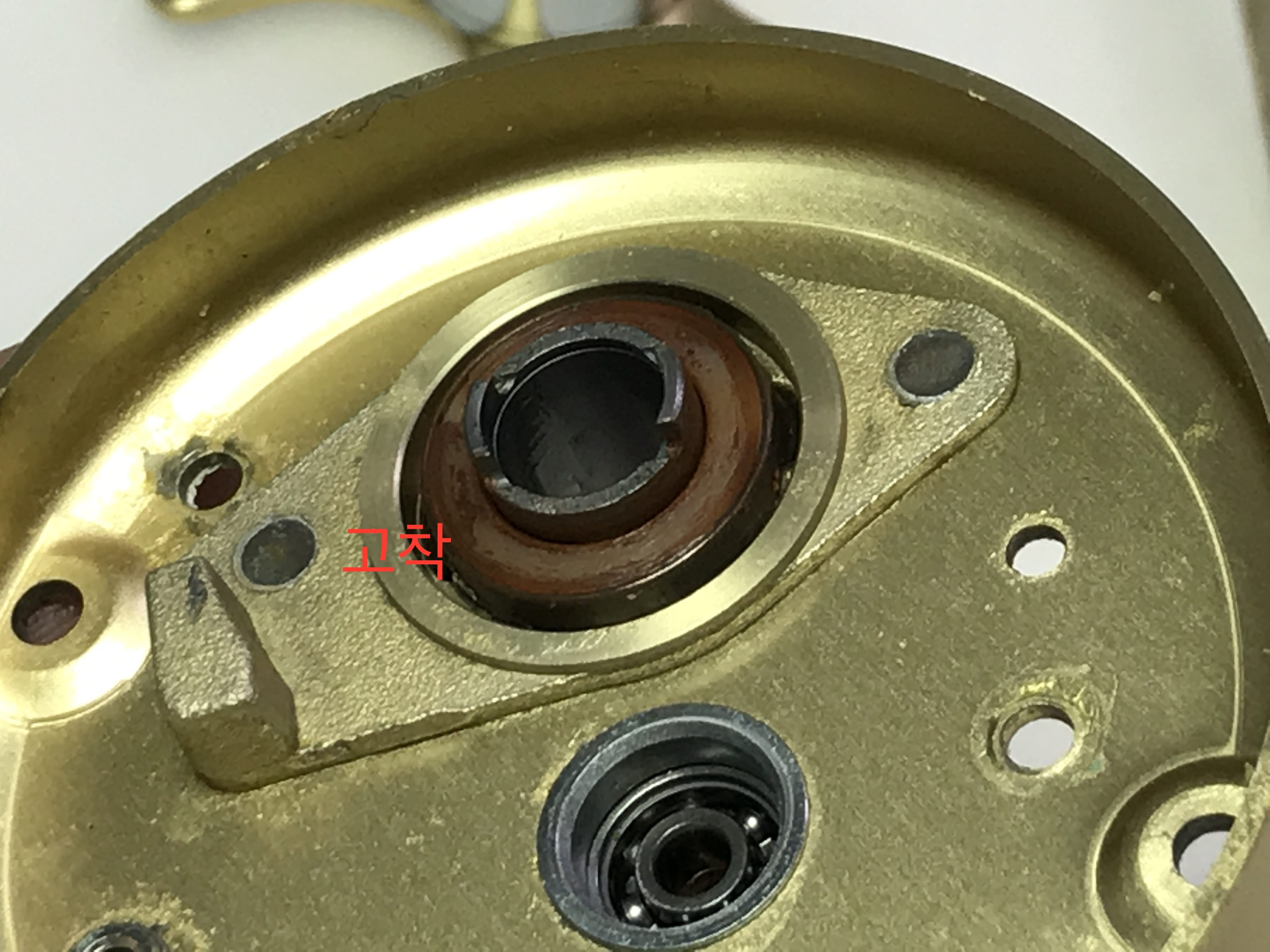

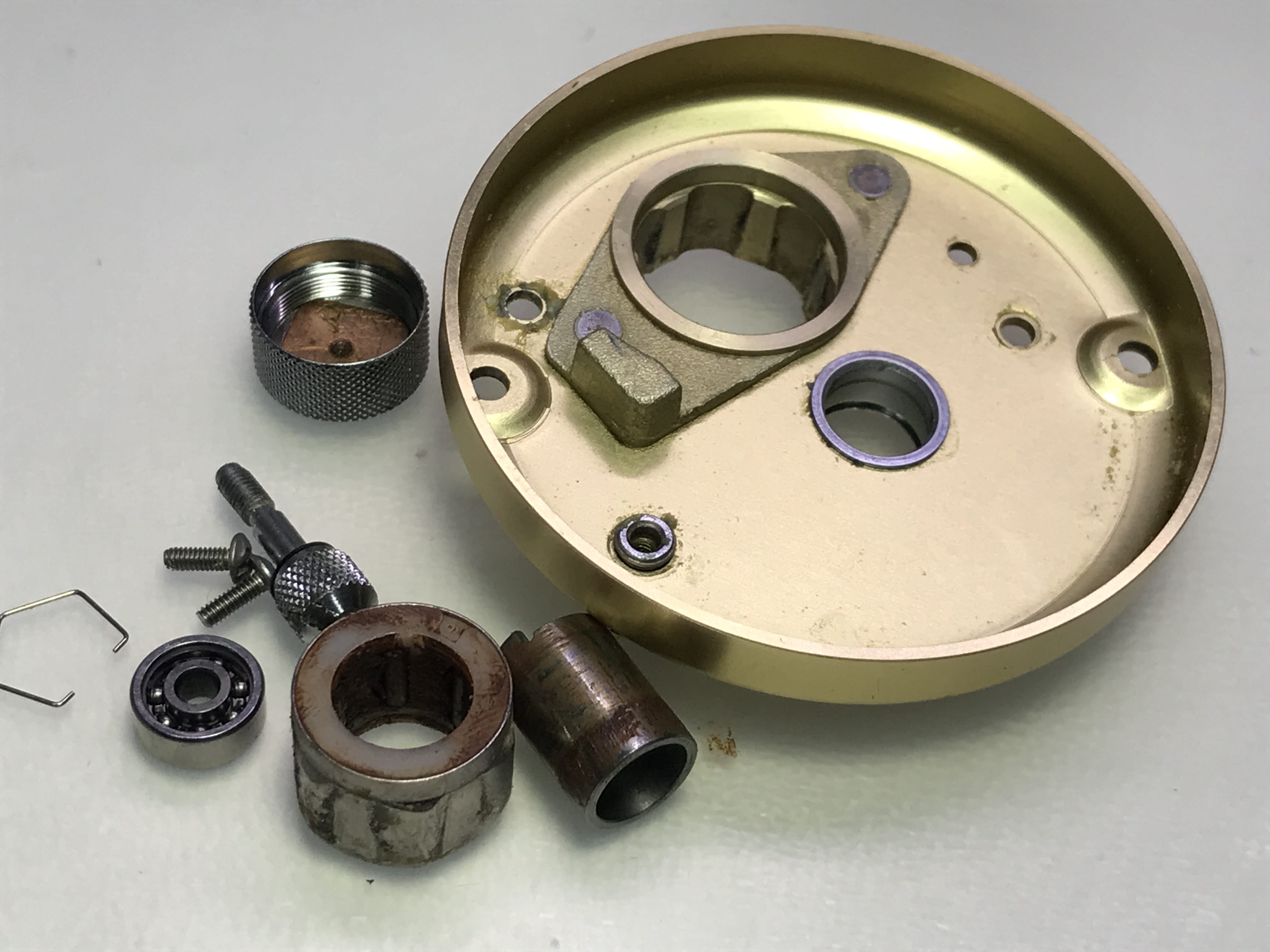

릴링을 할때 부셔지는 듯한 소음의 원인은

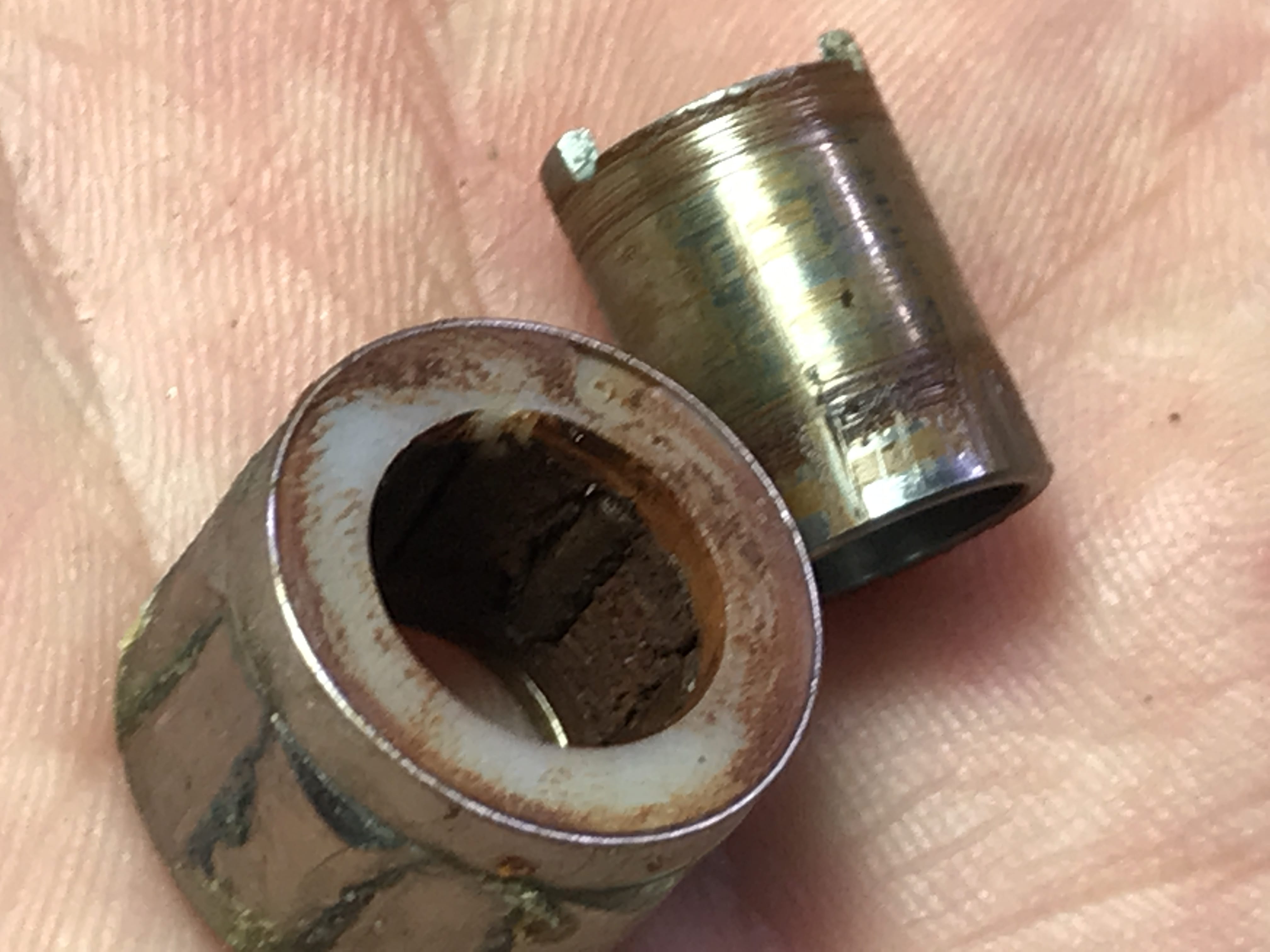

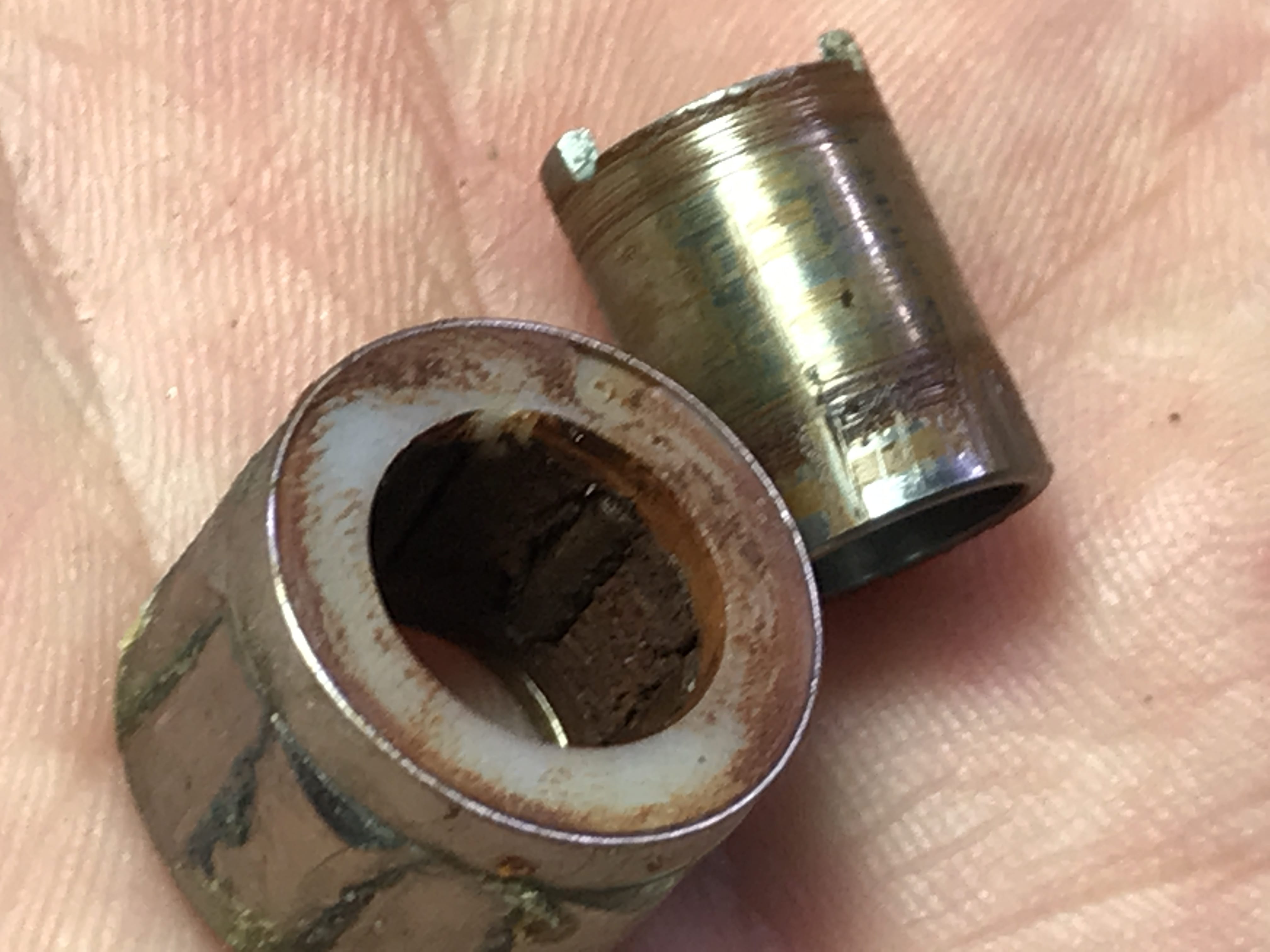

아래의 사진의 원웨이클러치 부속이 문제입니다.

교체를 위해서 전부 분해 합니다.

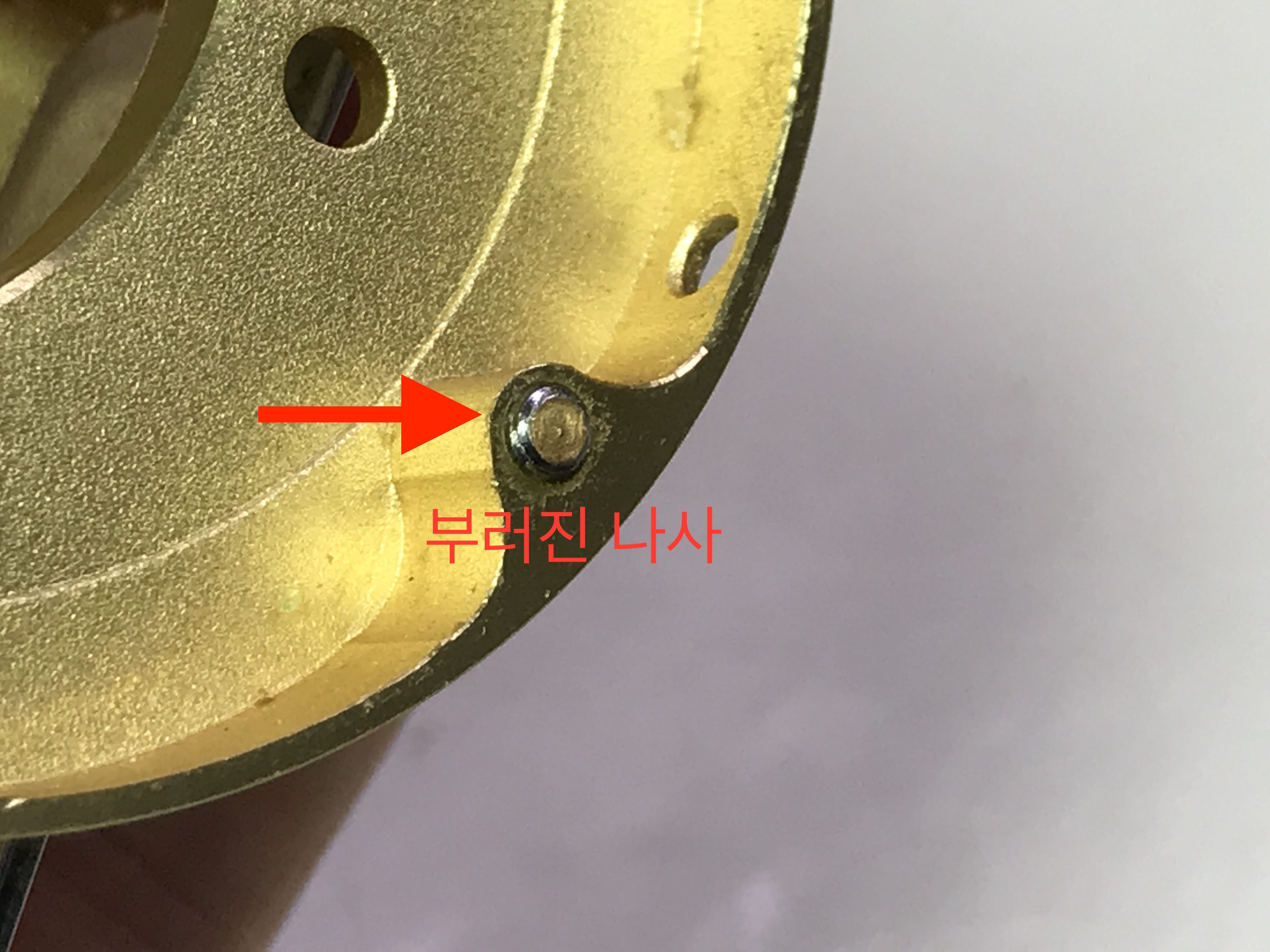

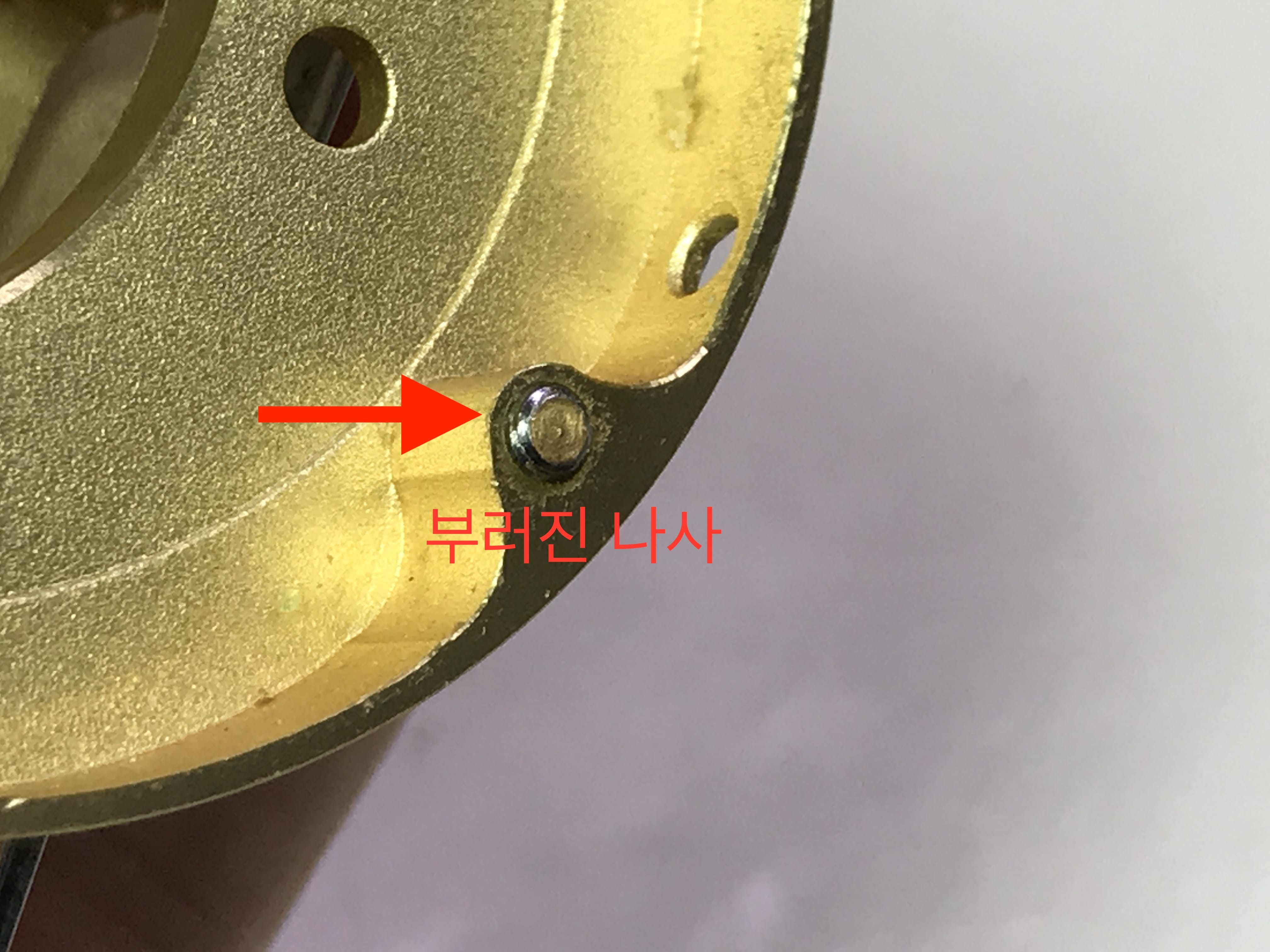

내부에 부러진 나사도 보입니다.

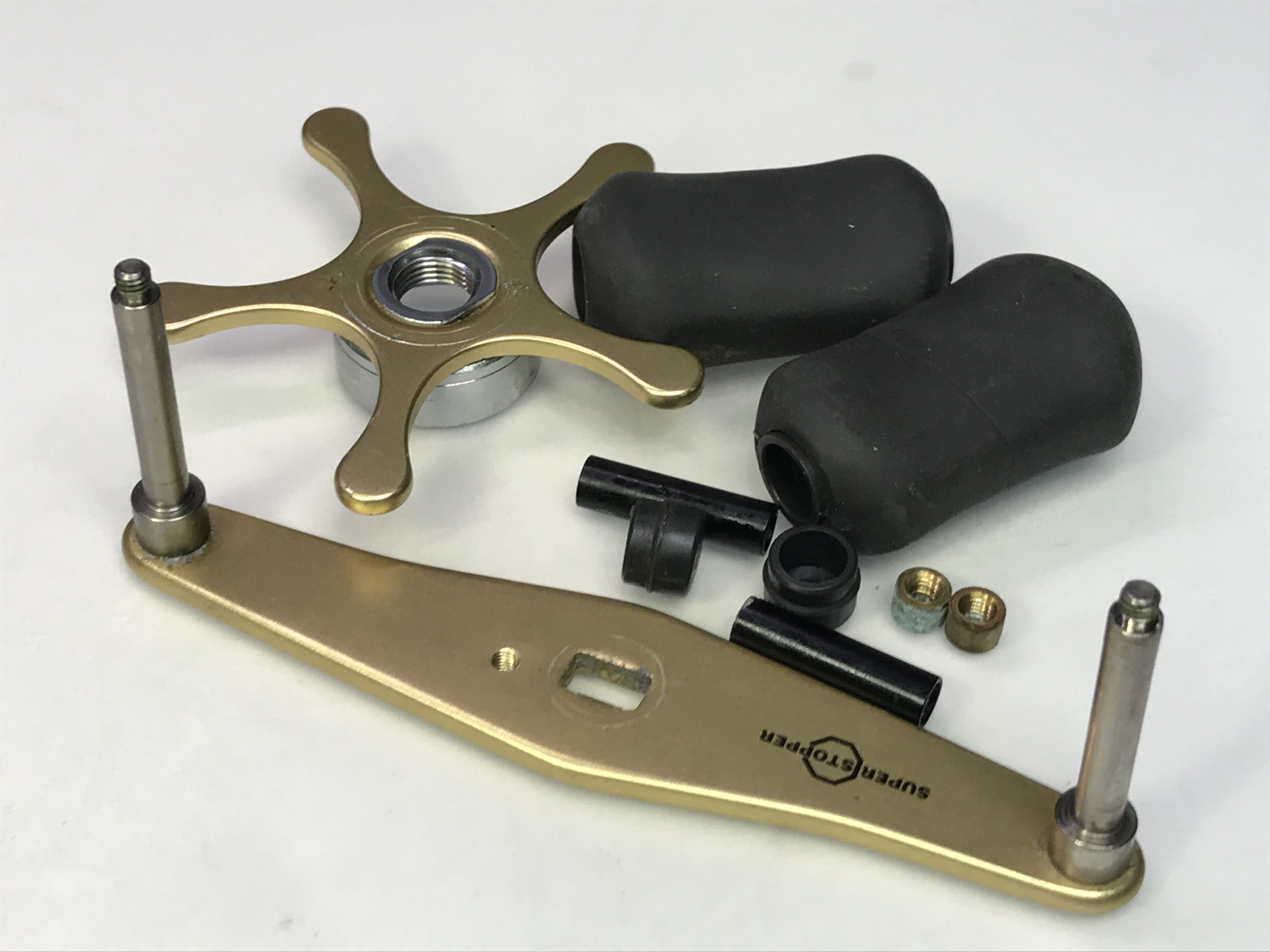

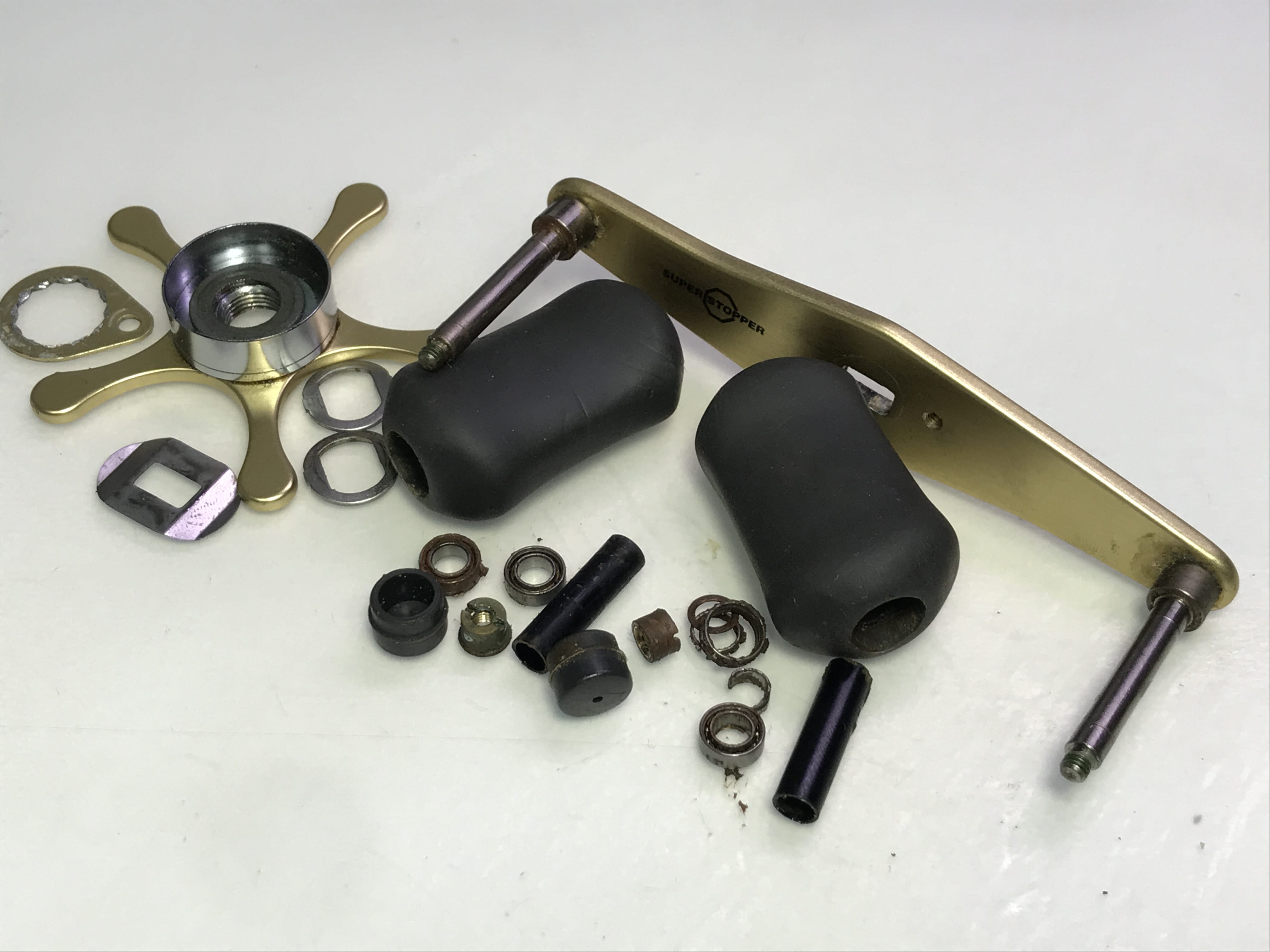

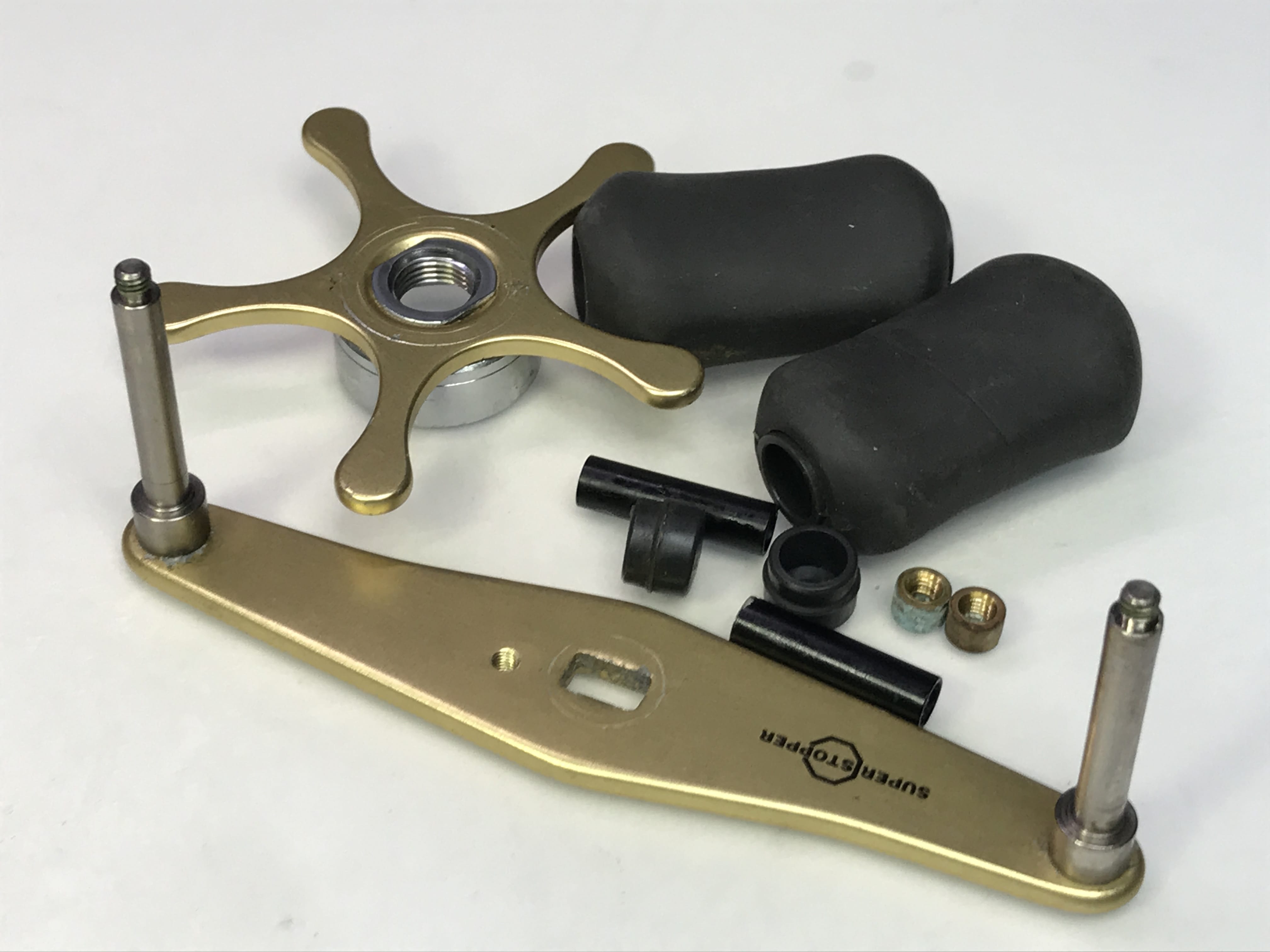

핸들도 전부 분해 했구요.

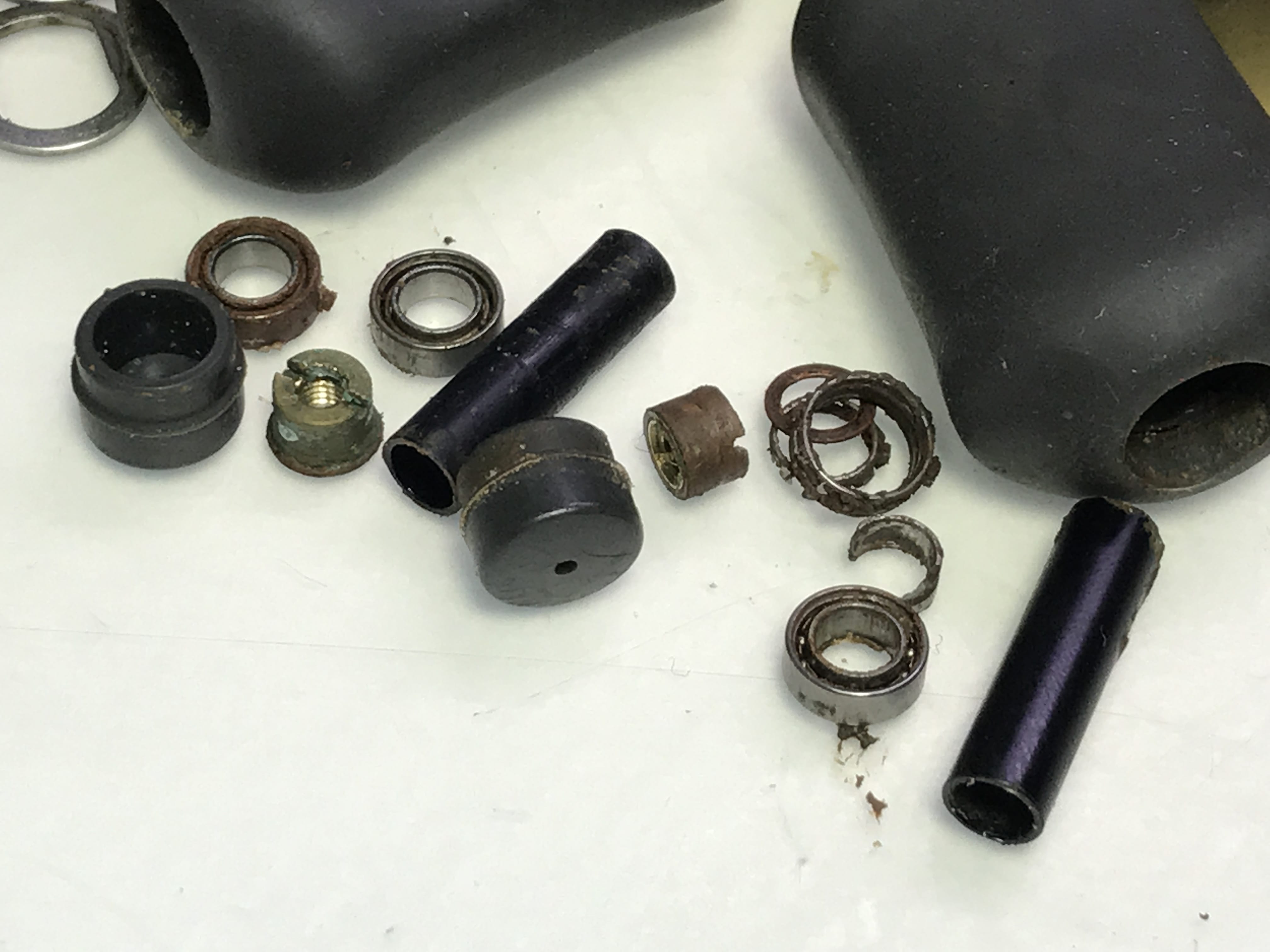

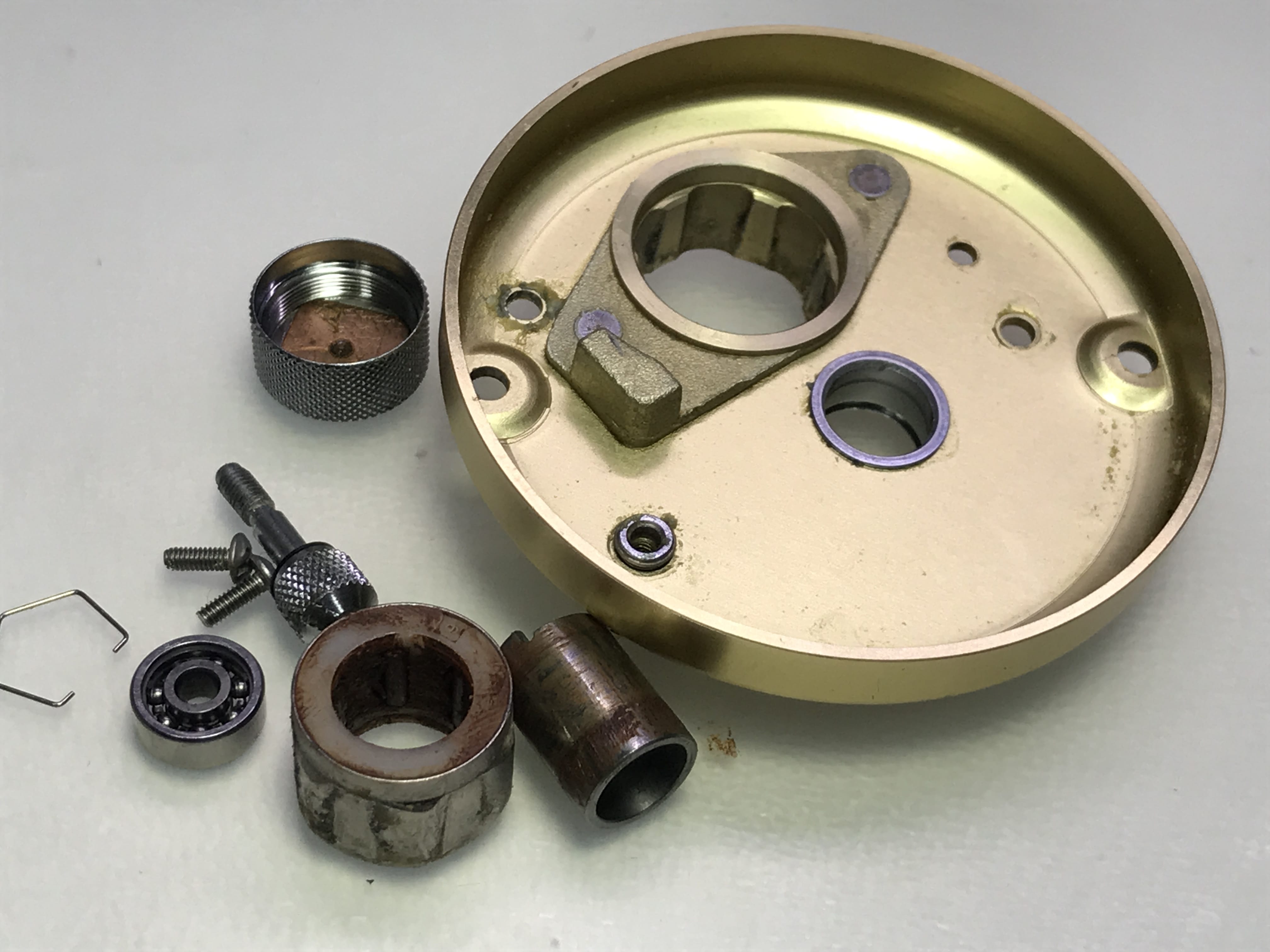

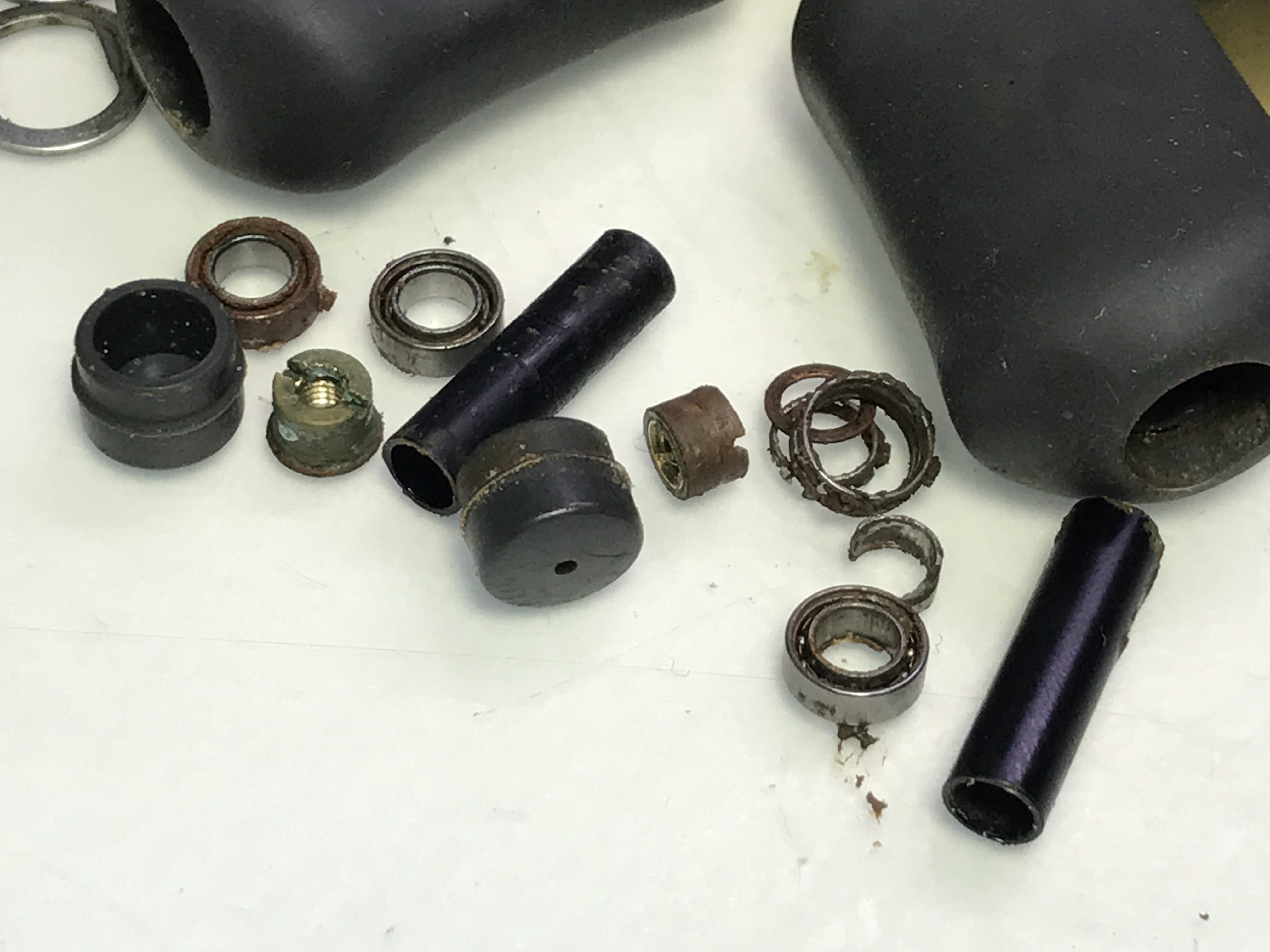

문제있는 베어링들 부셔져서 나오내요.

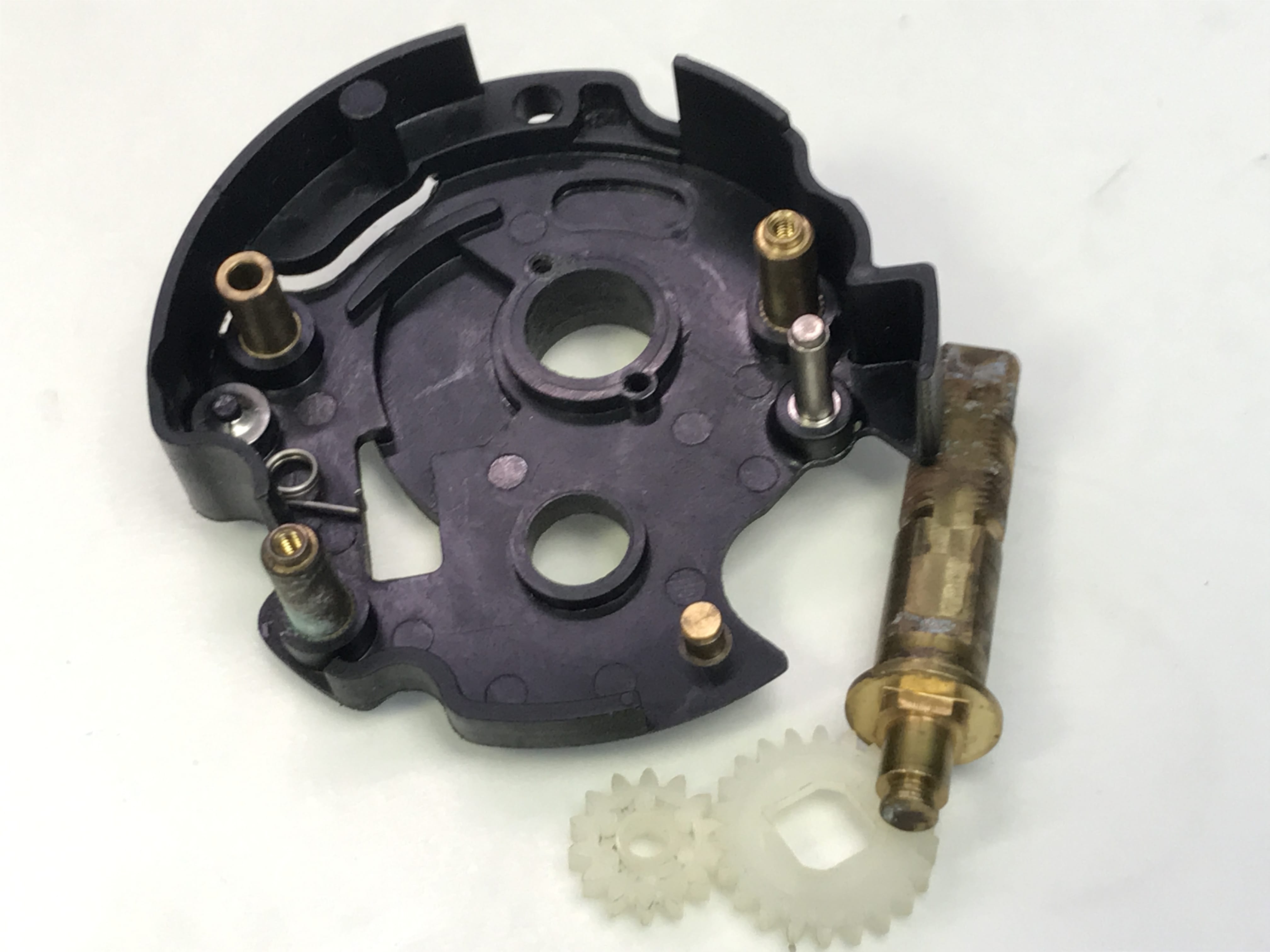

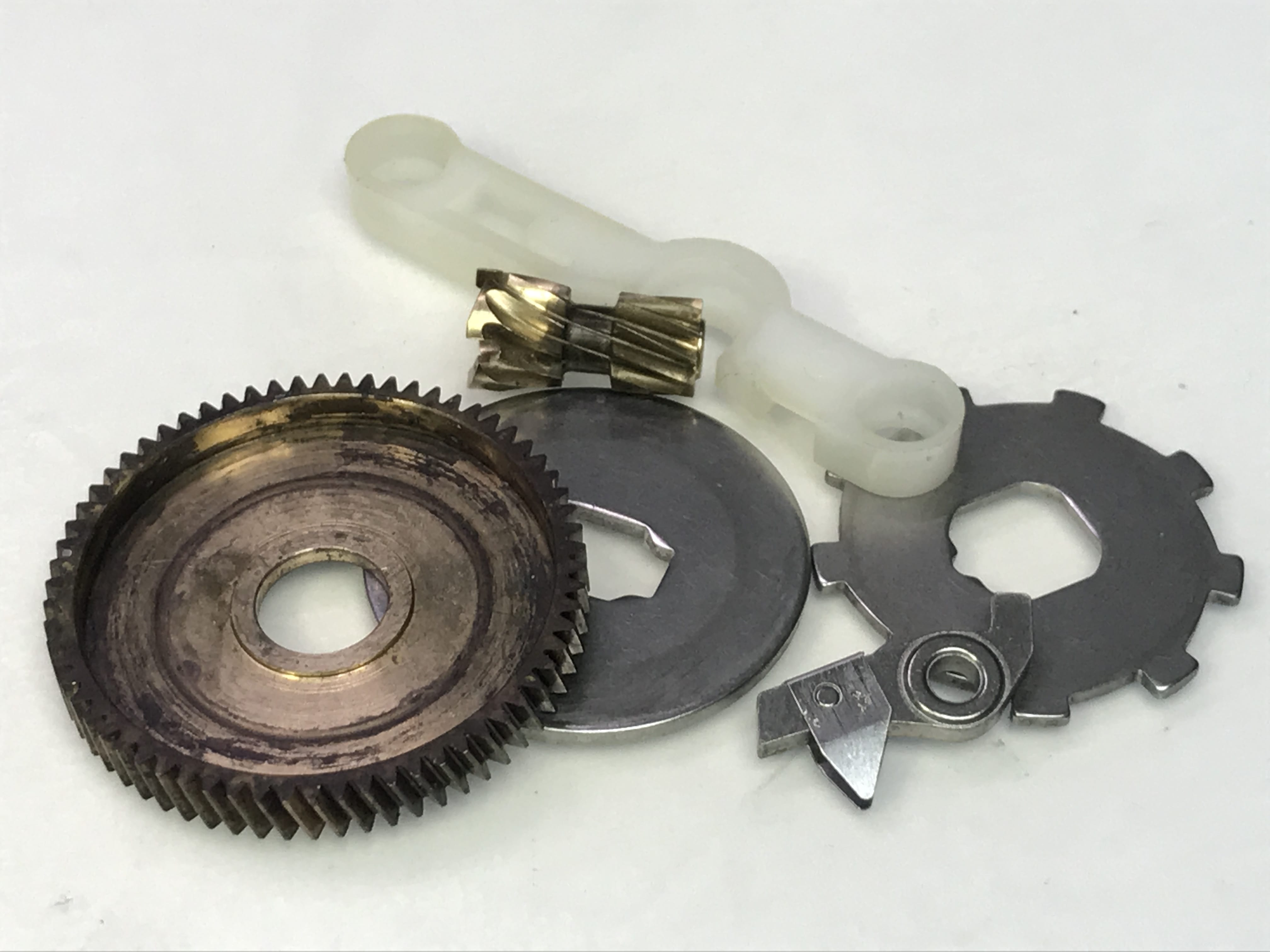

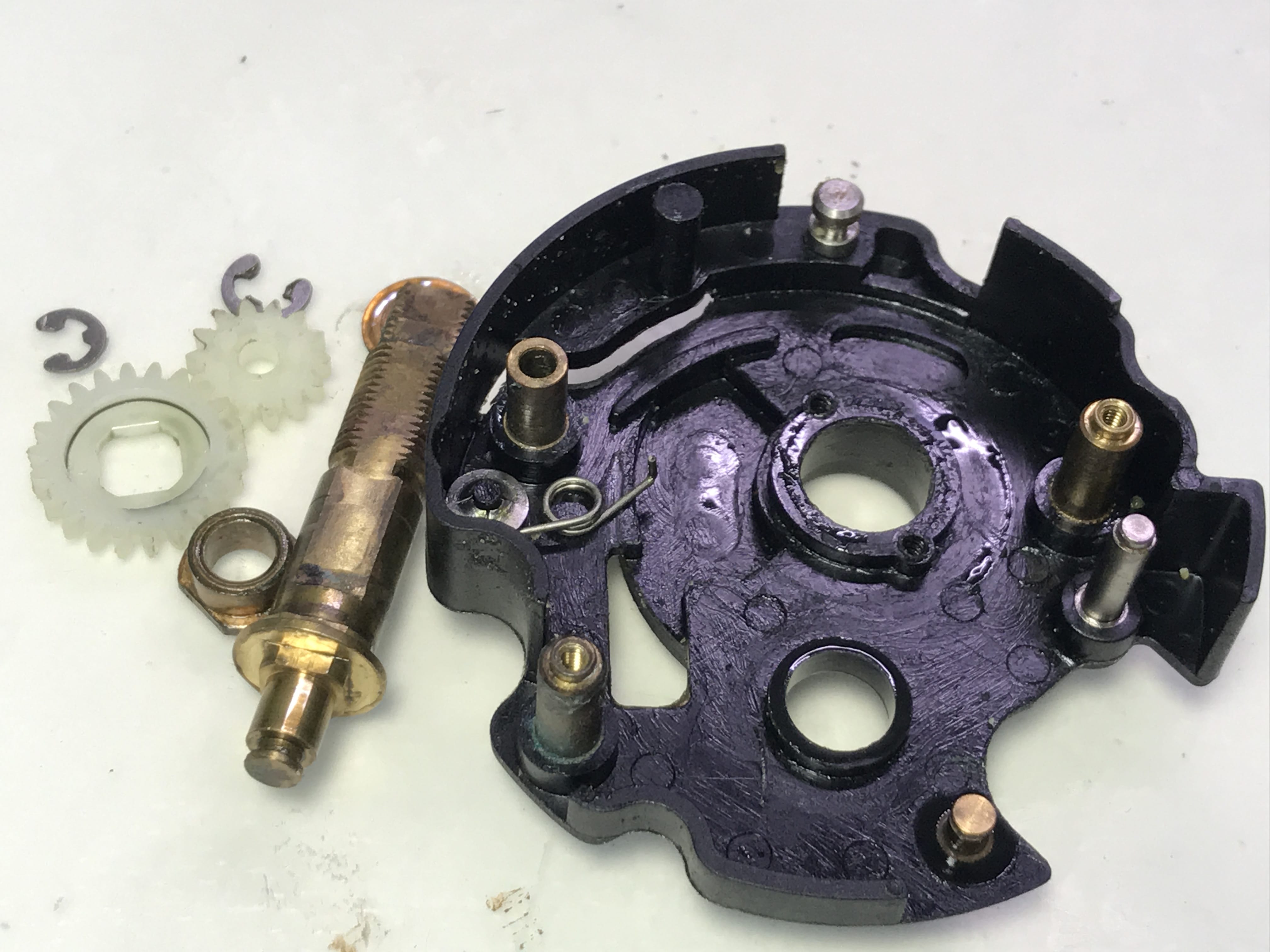

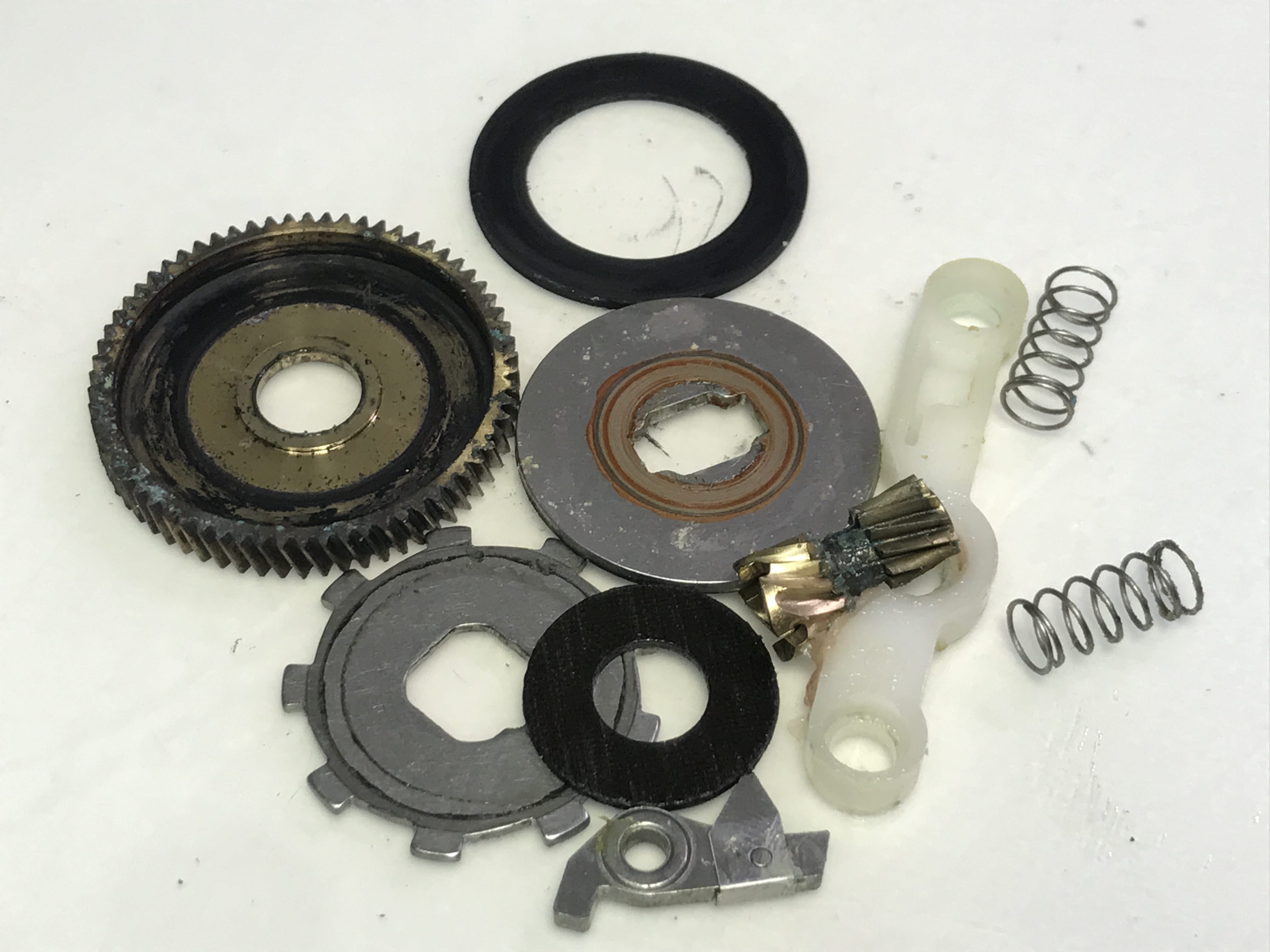

내부기어들도 전부 분해 합니다.

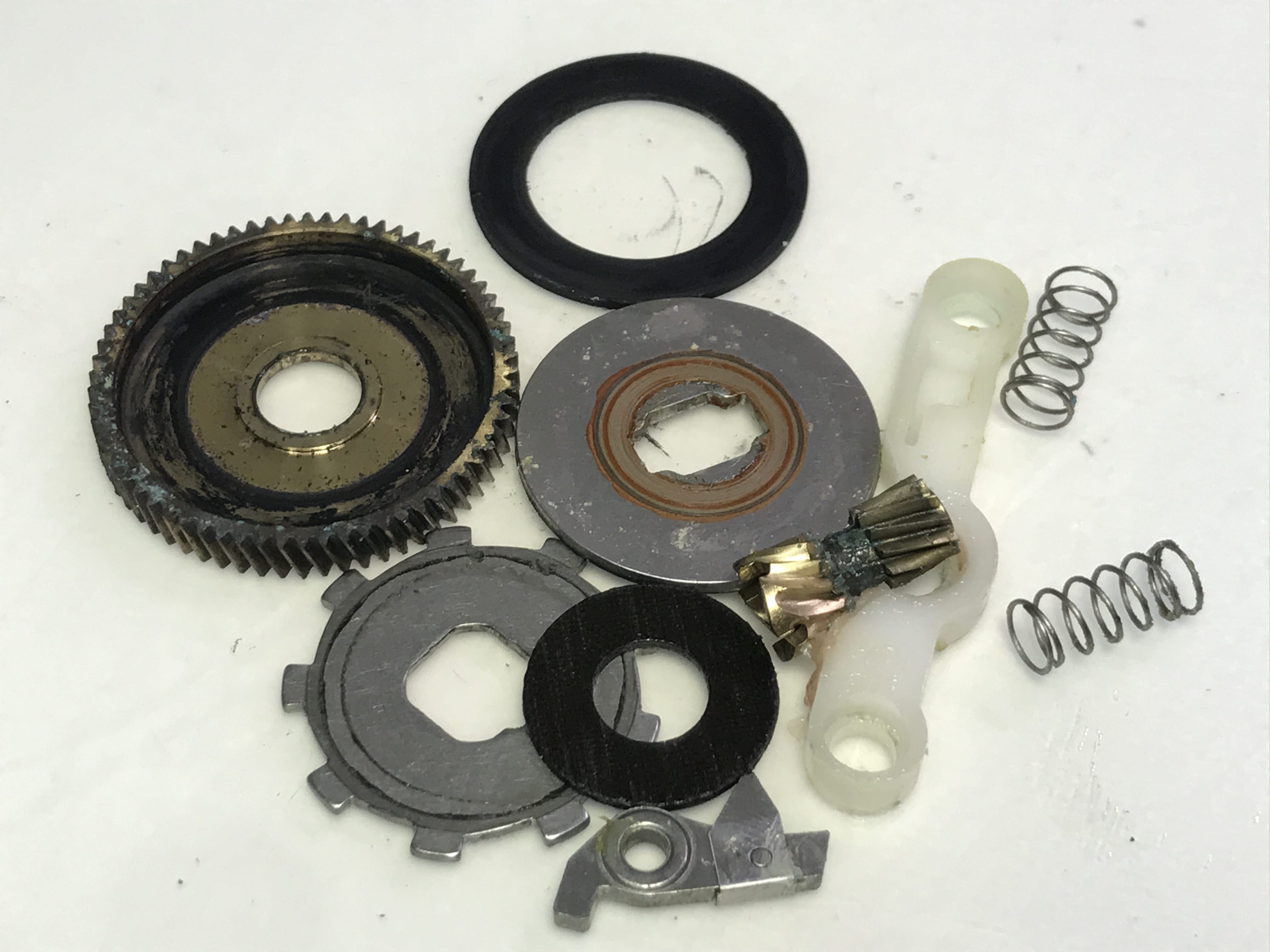

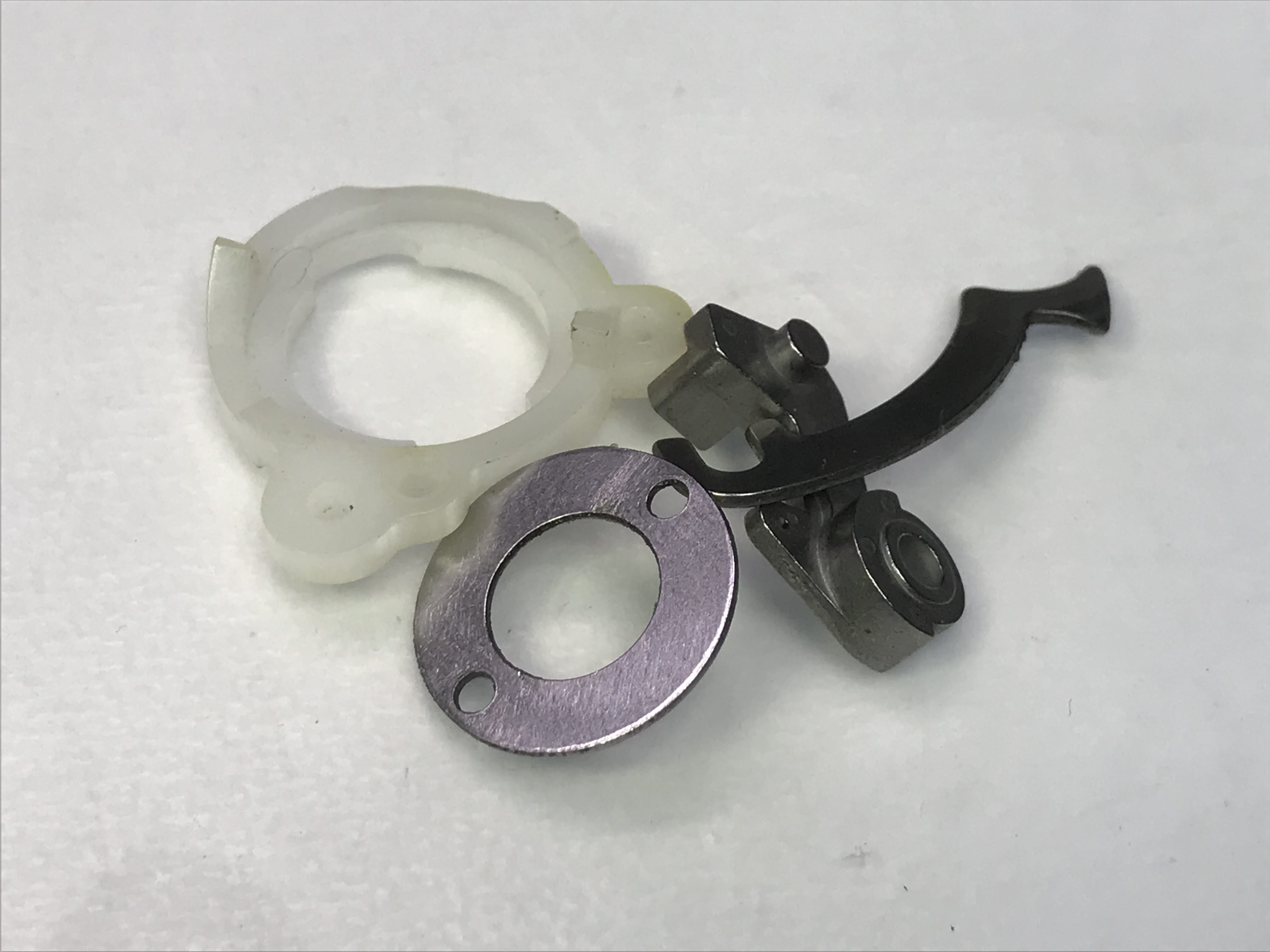

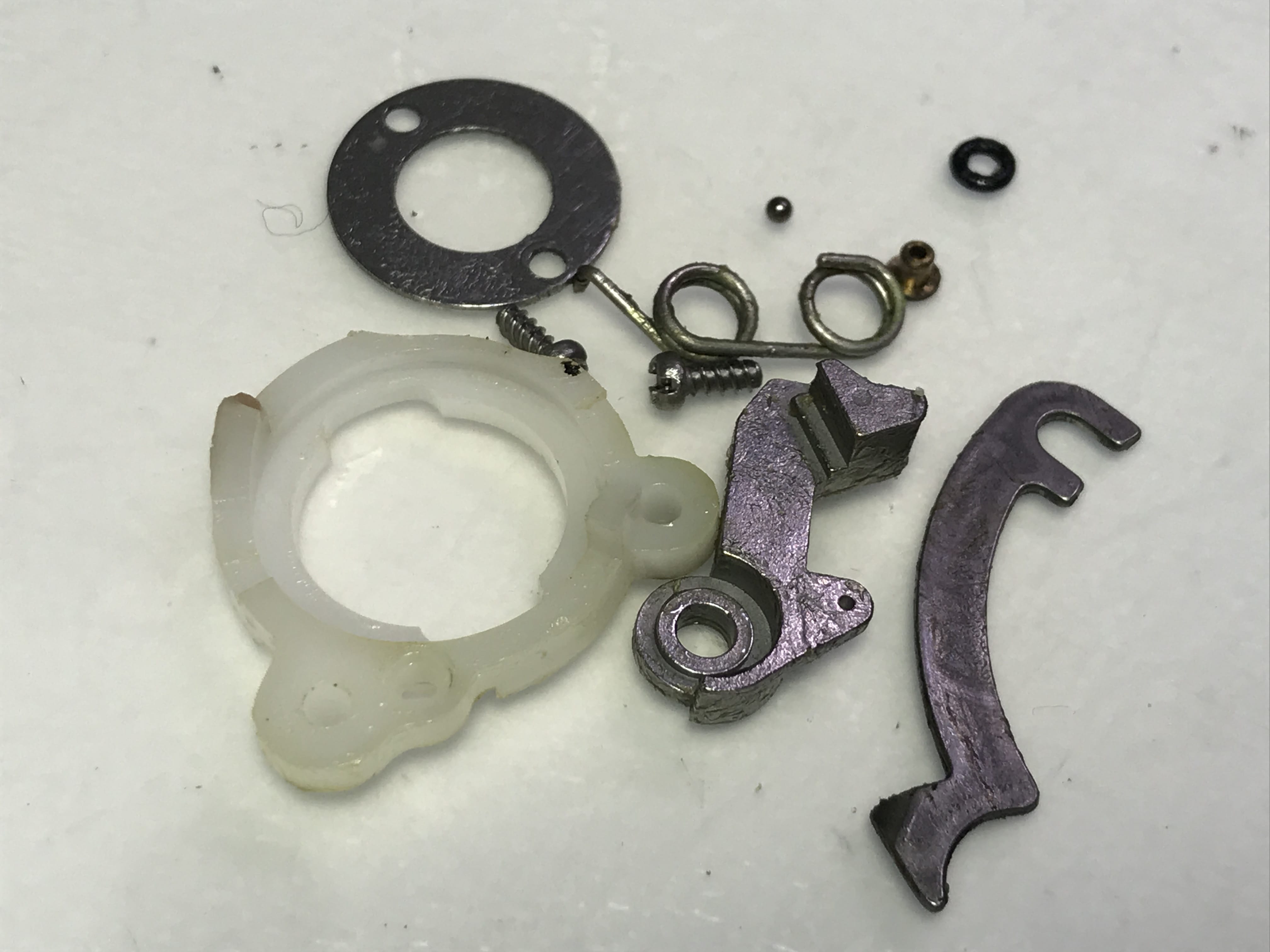

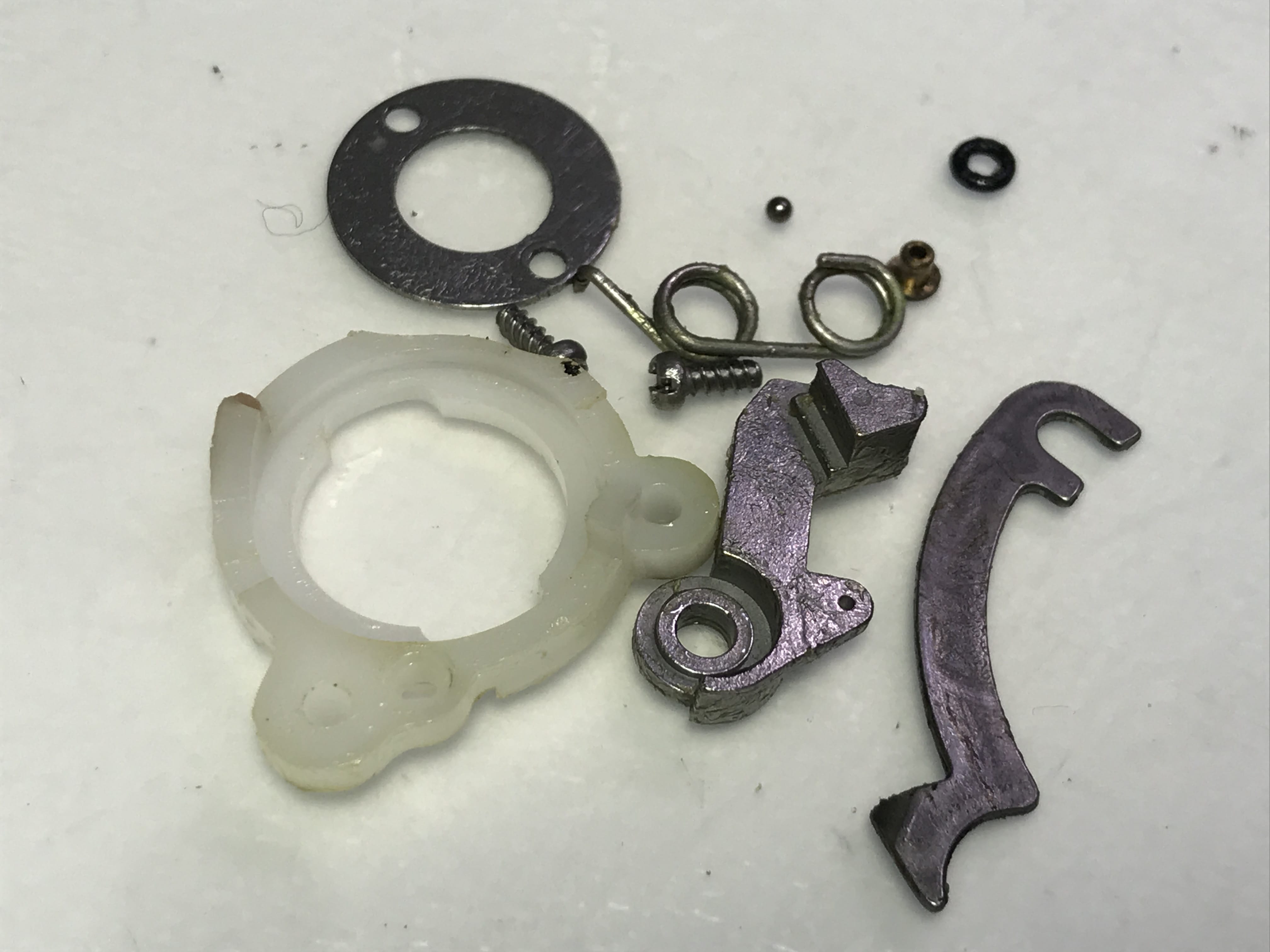

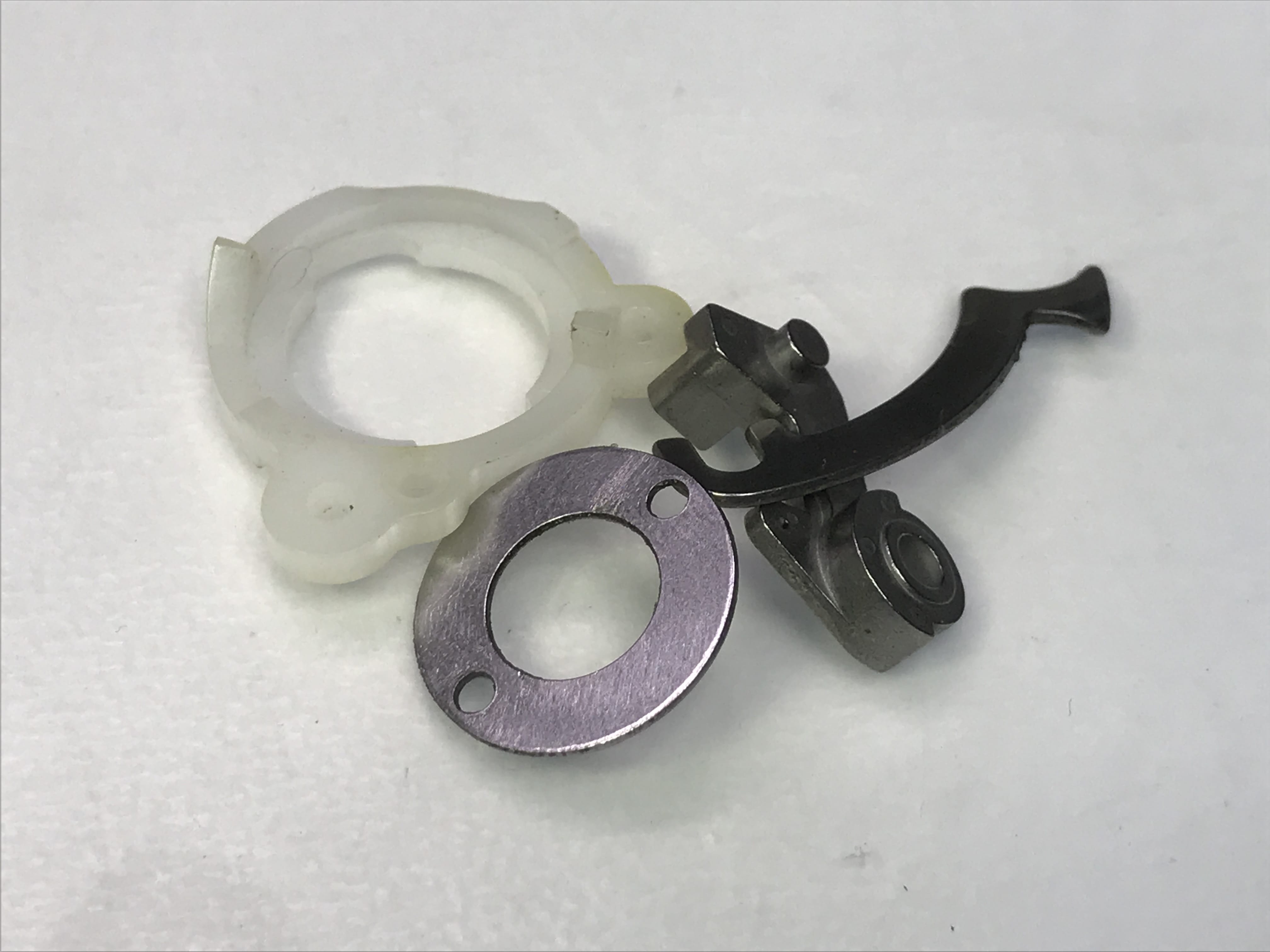

클러치 부속입니다.

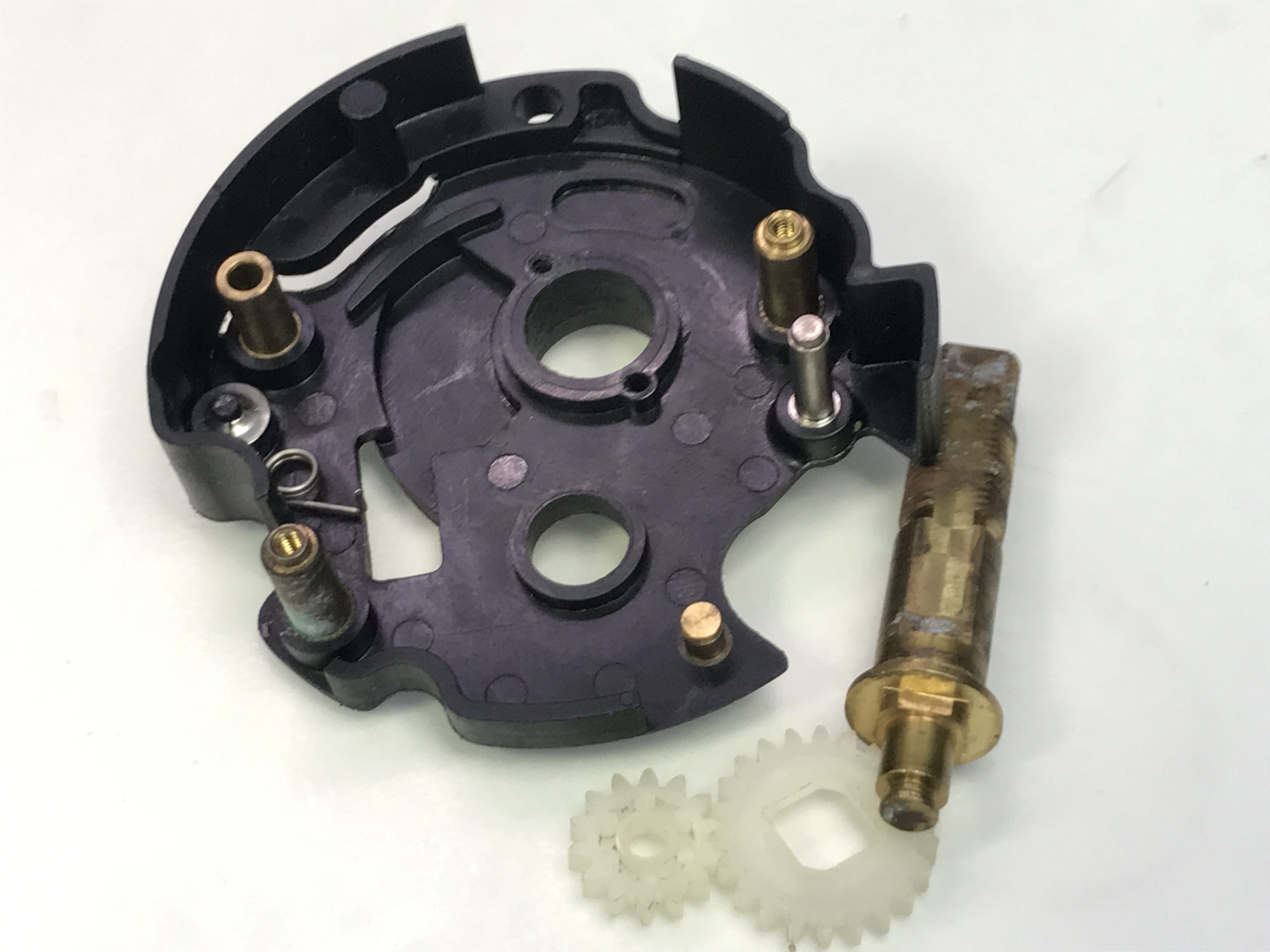

샤프트축 도 분해 하구요.

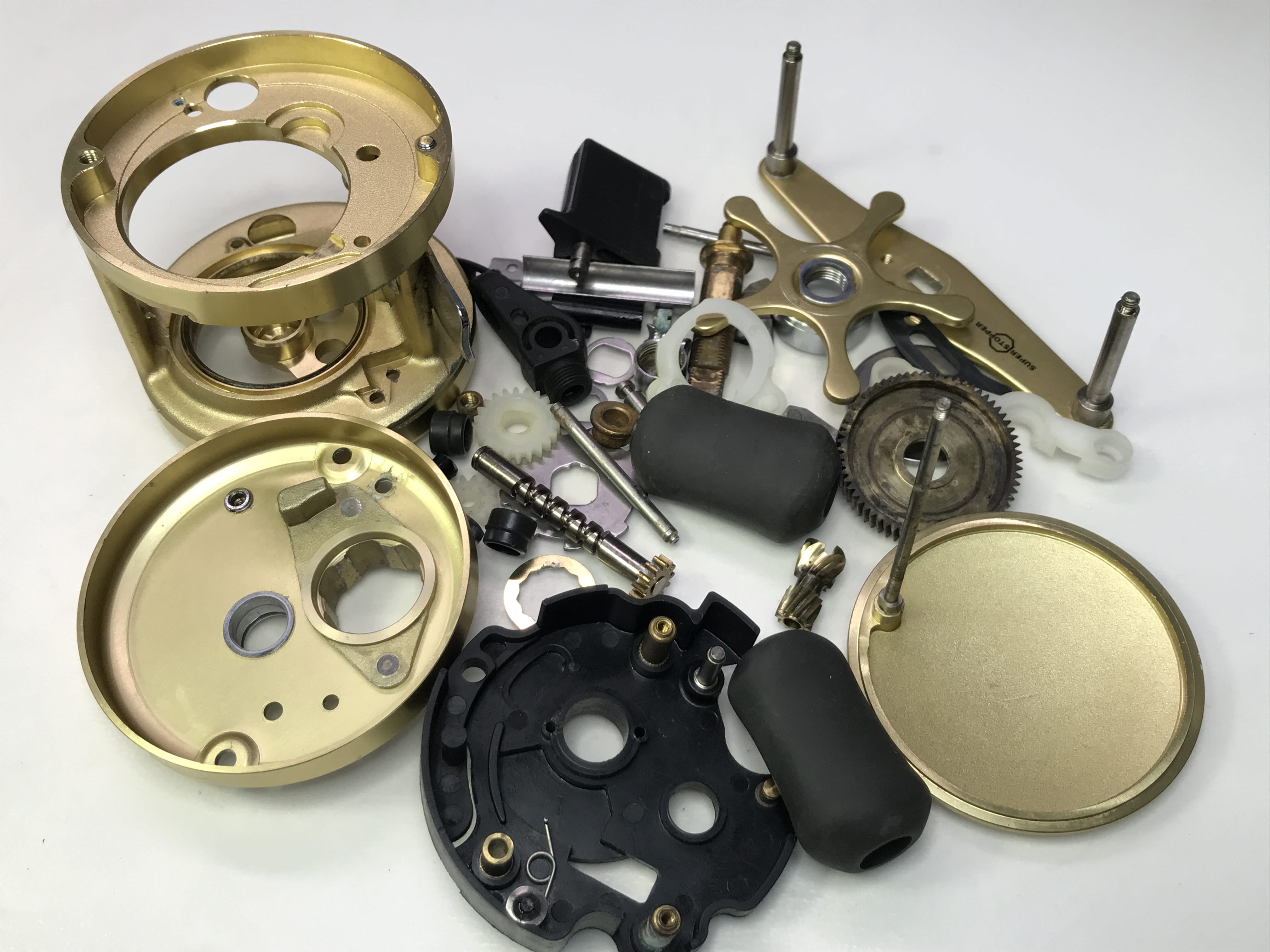

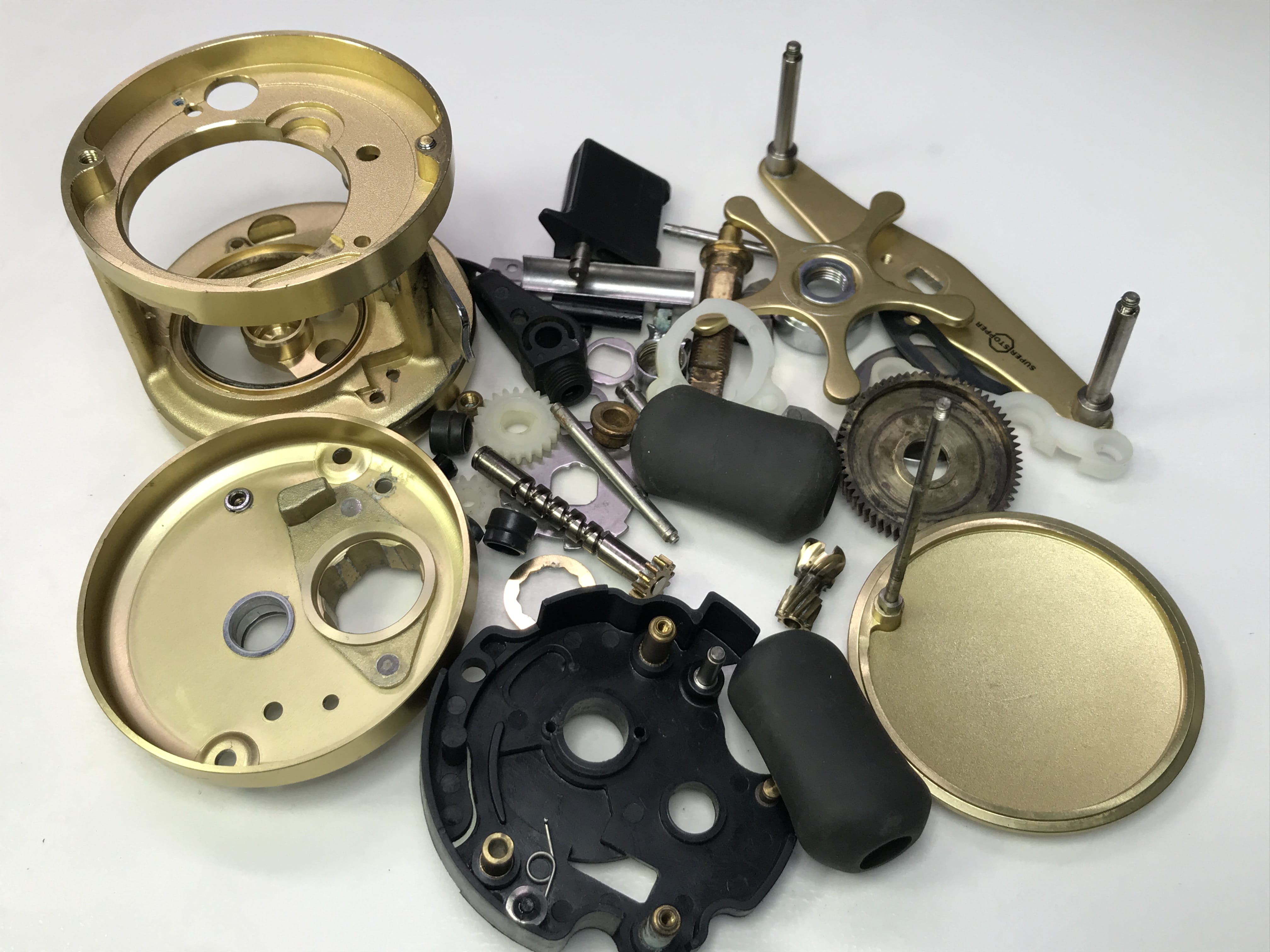

캘커타200GTB 전부 분해 완료 합니다.

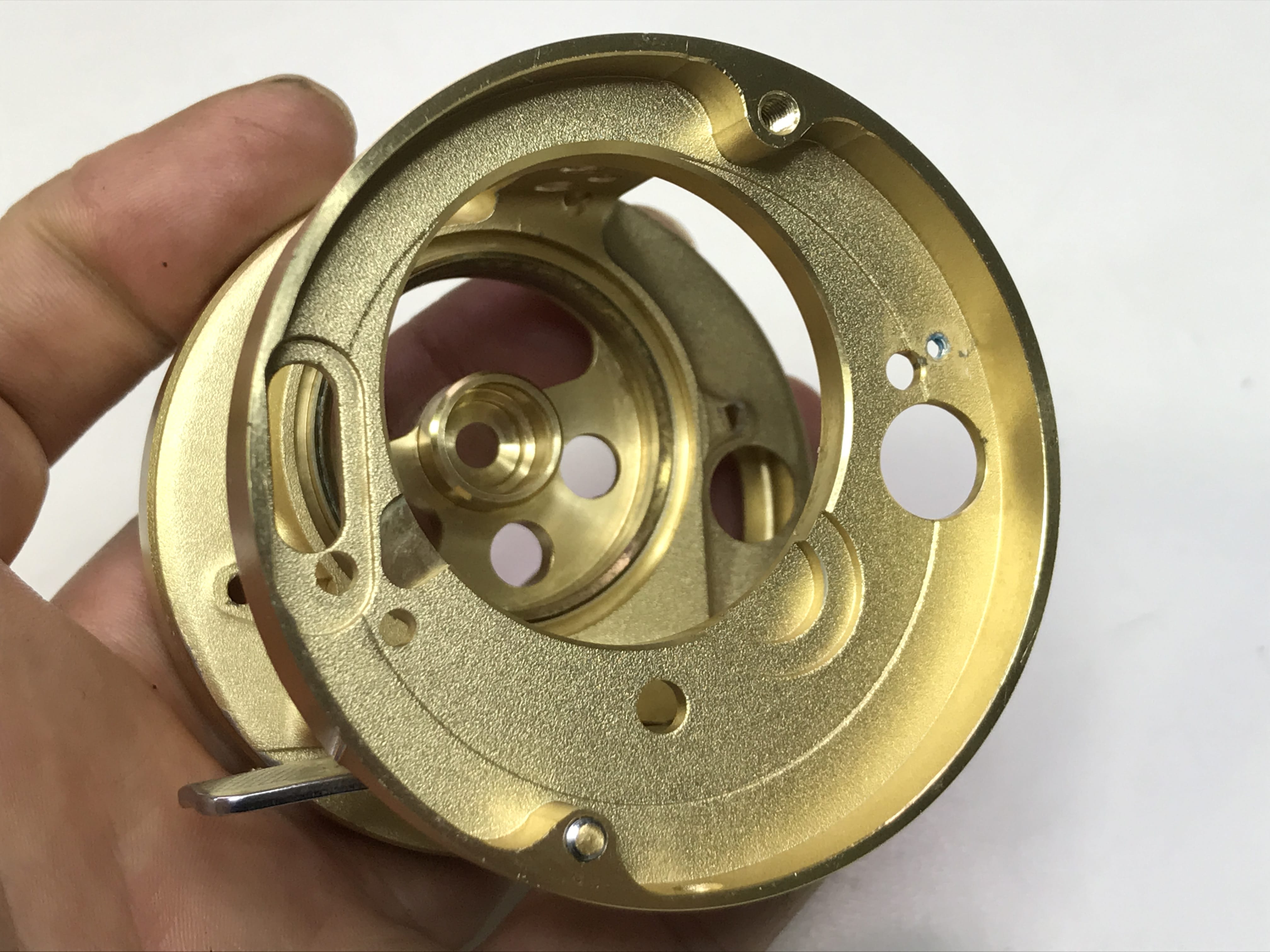

릴세척도 완료 하구요.

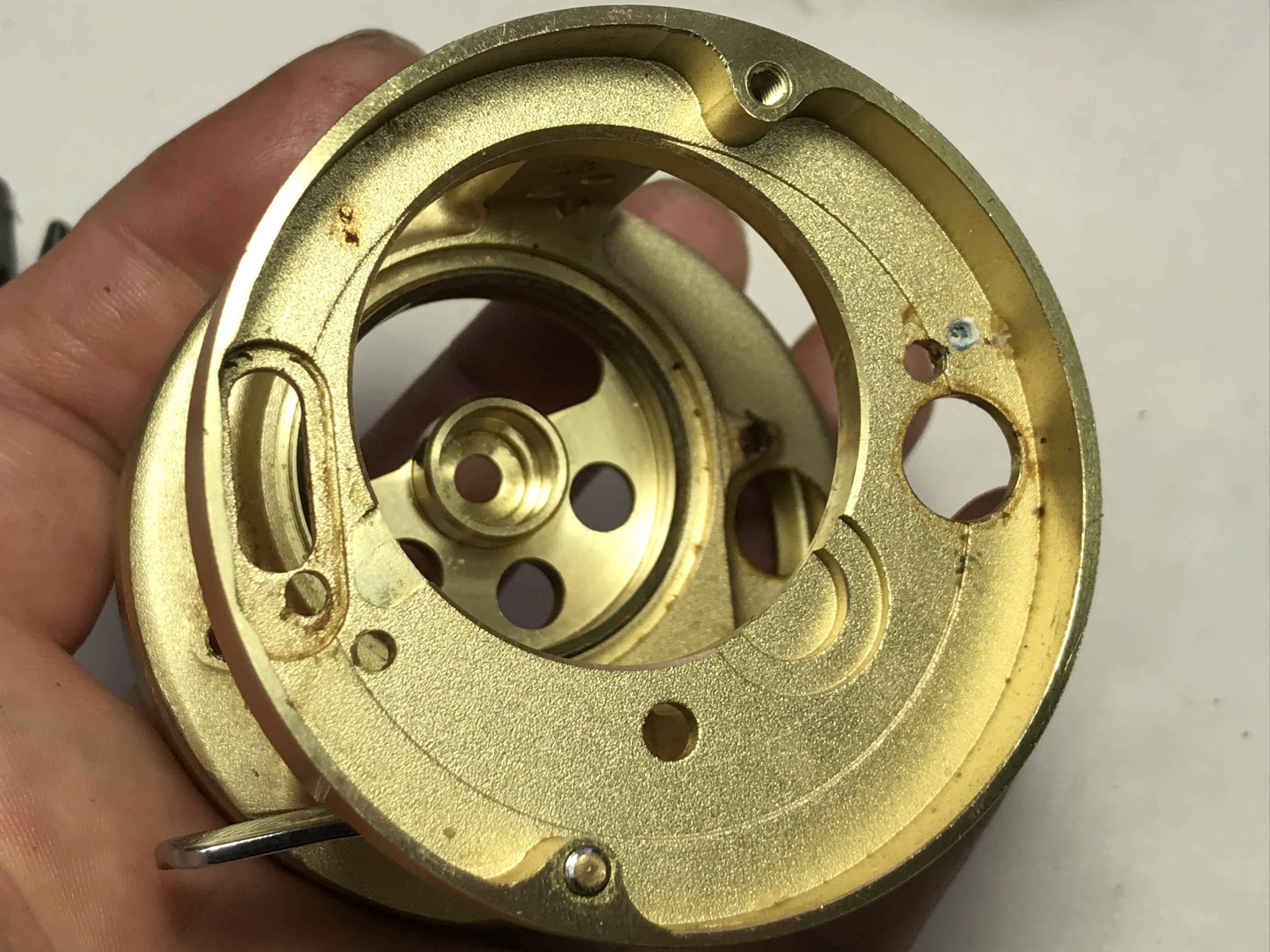

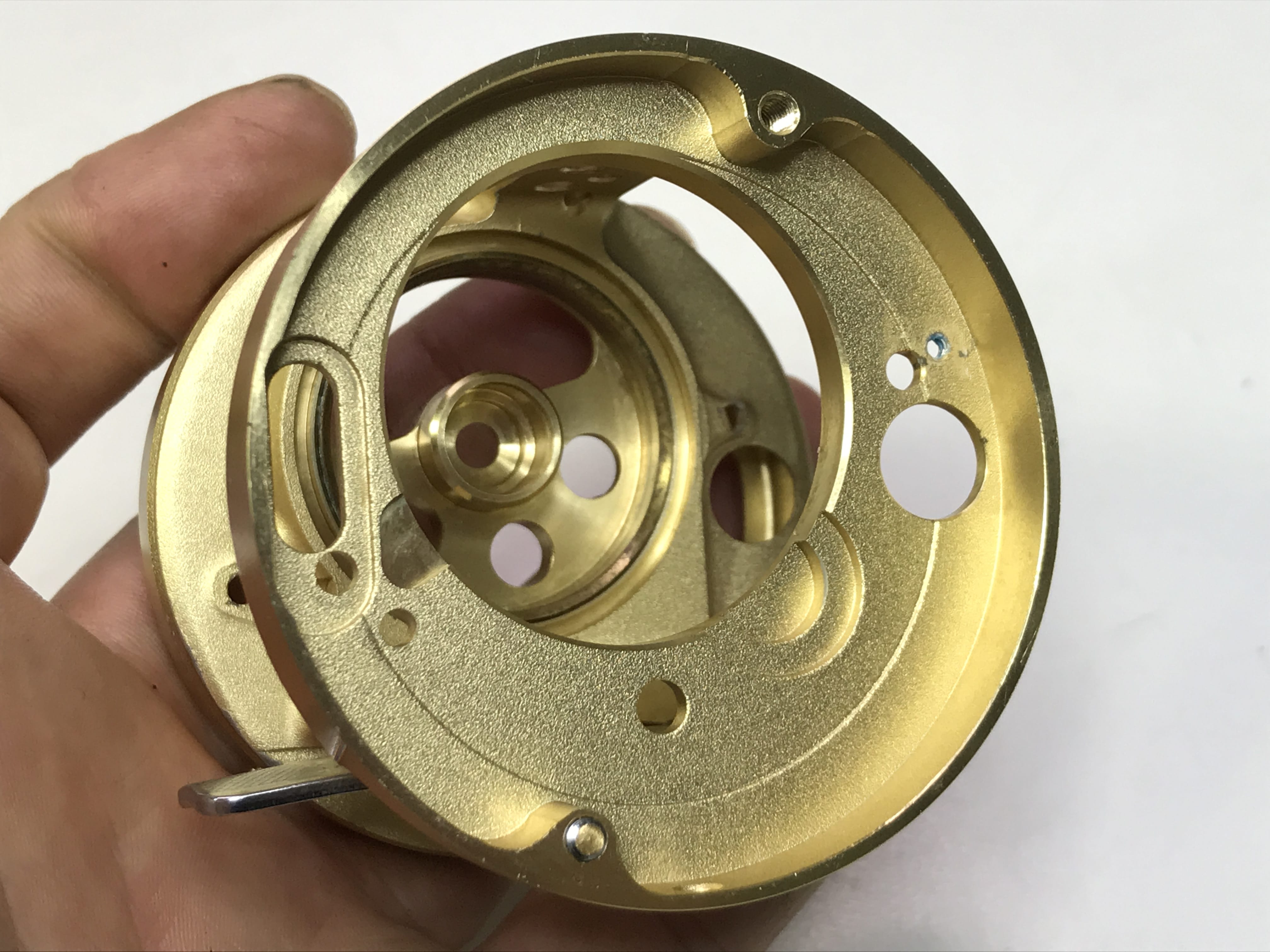

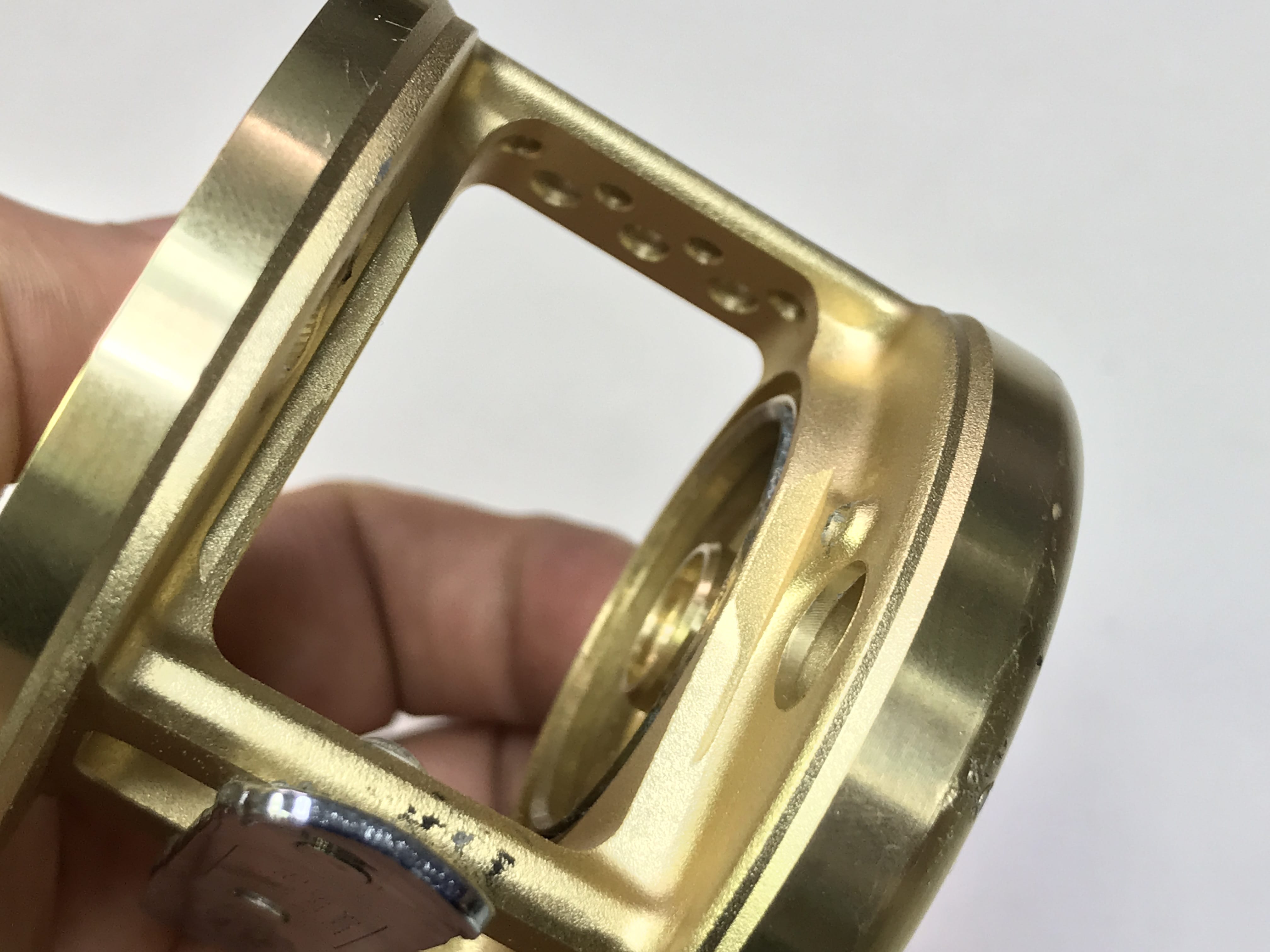

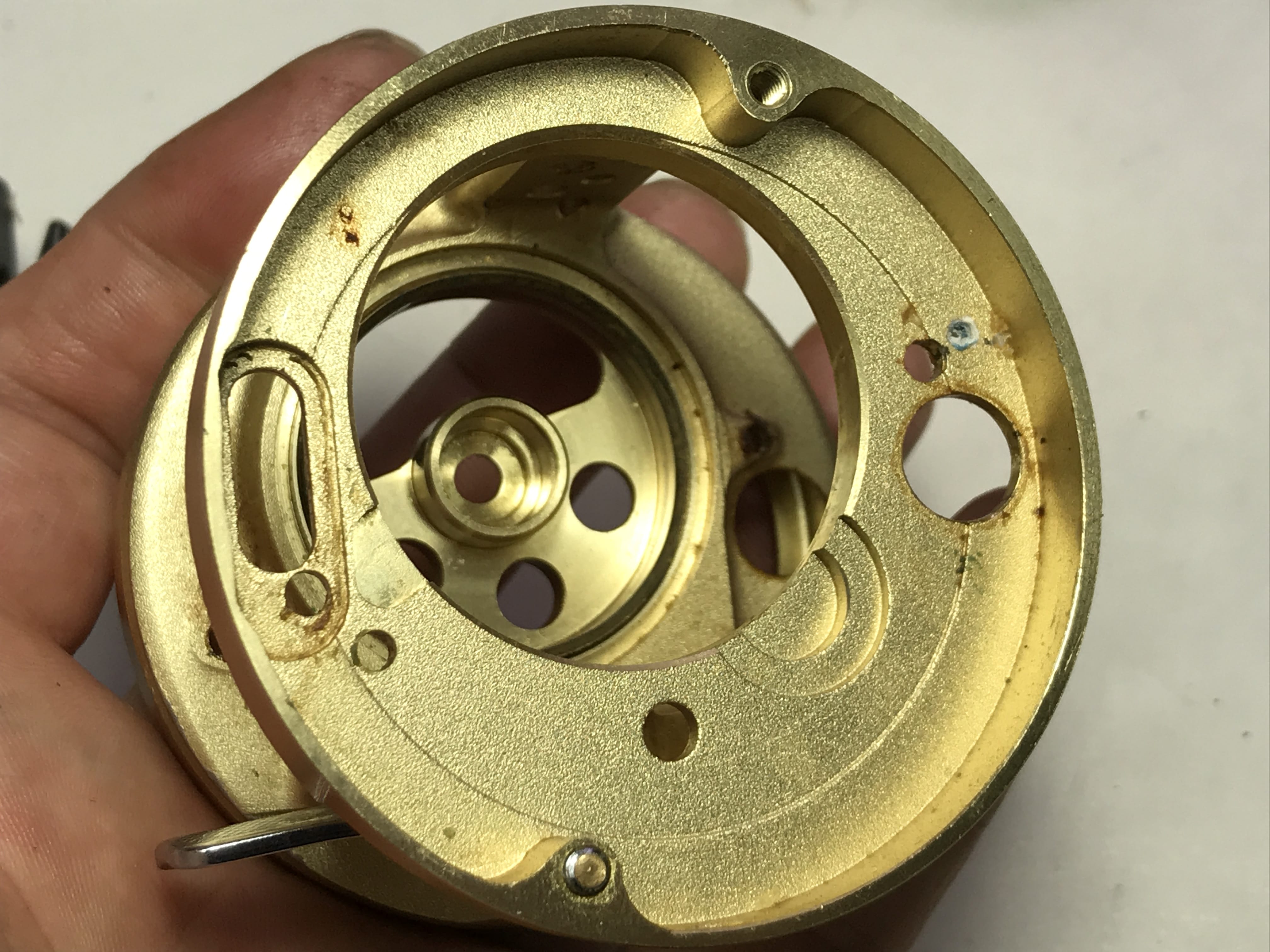

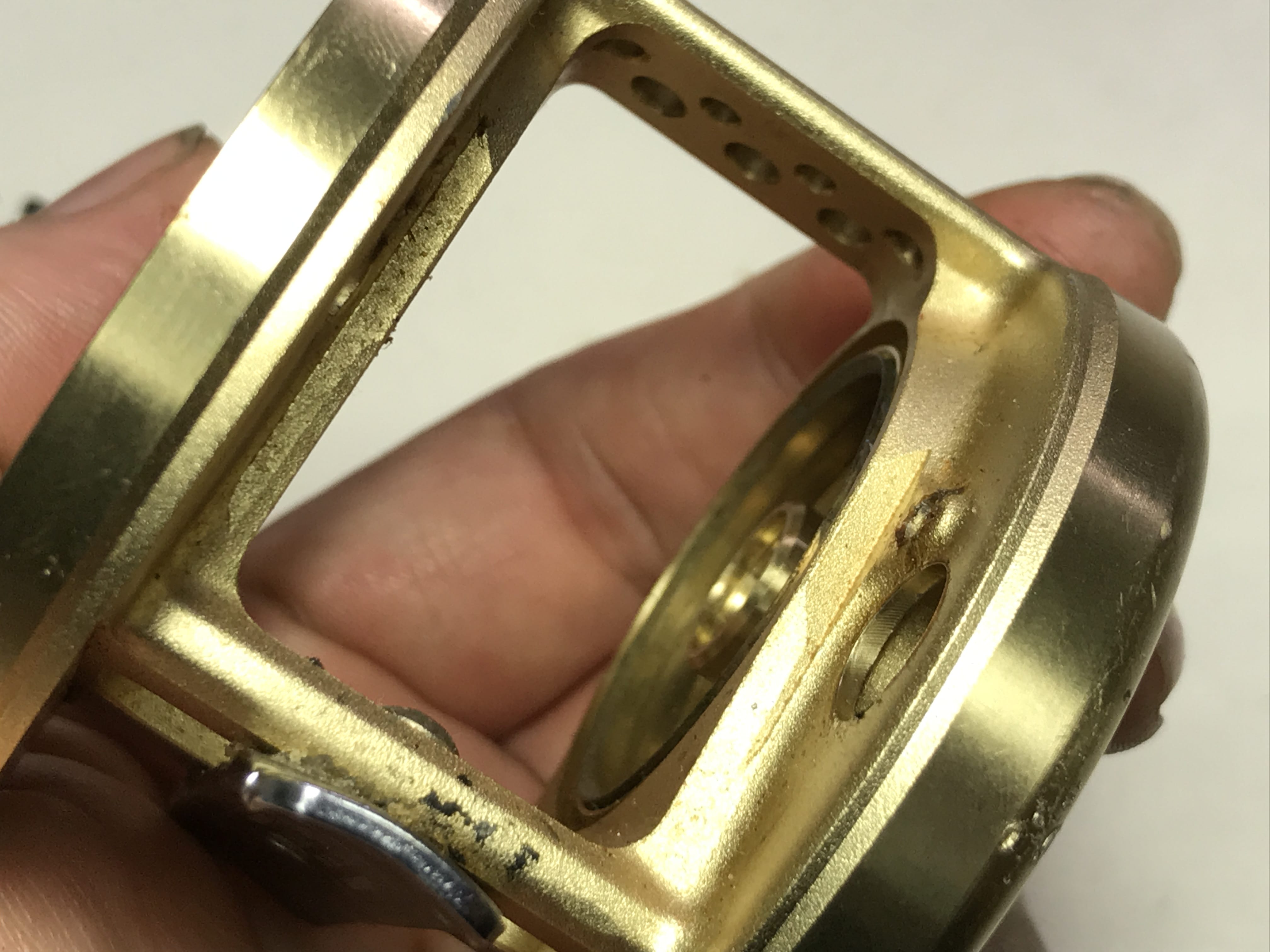

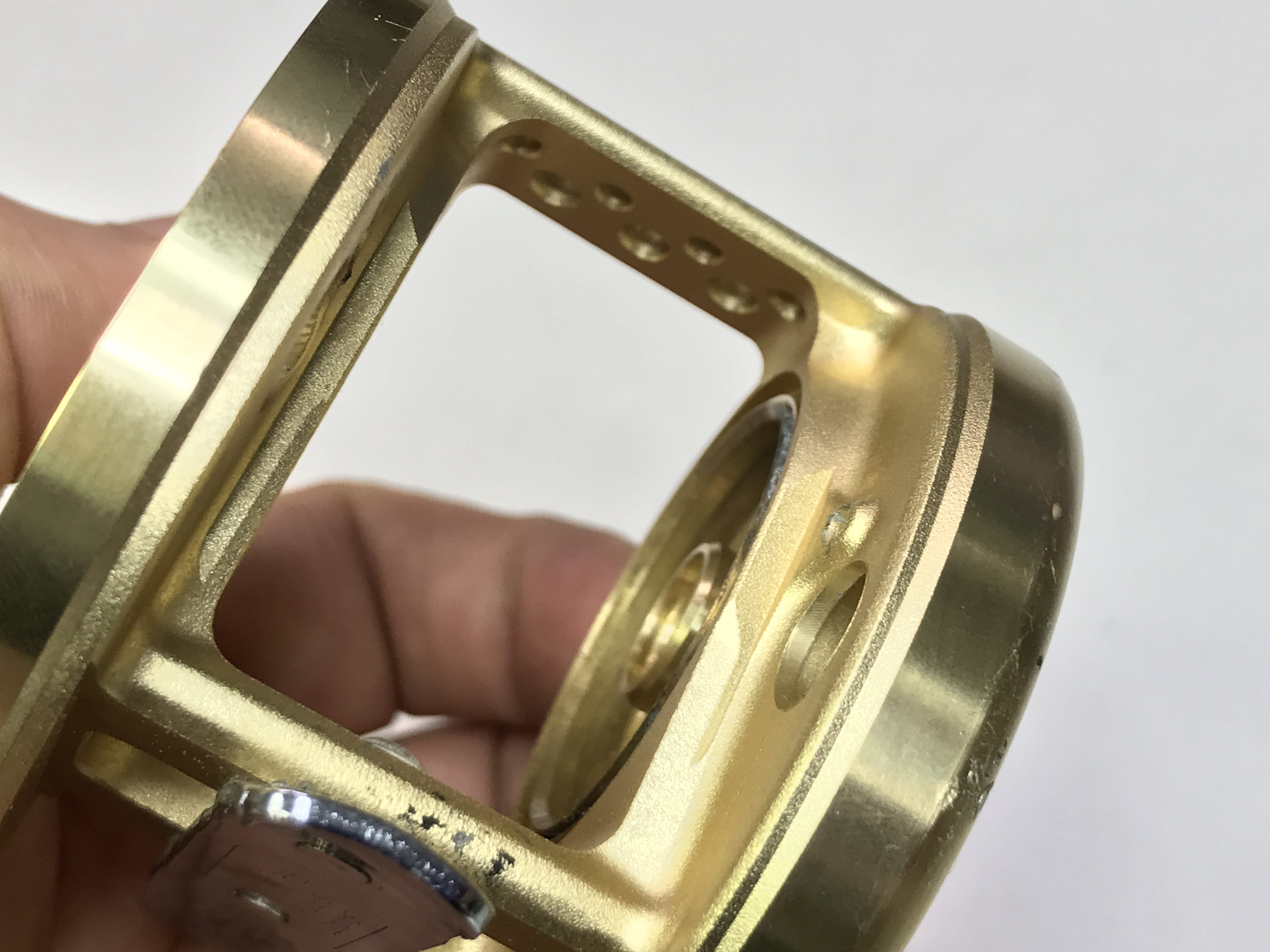

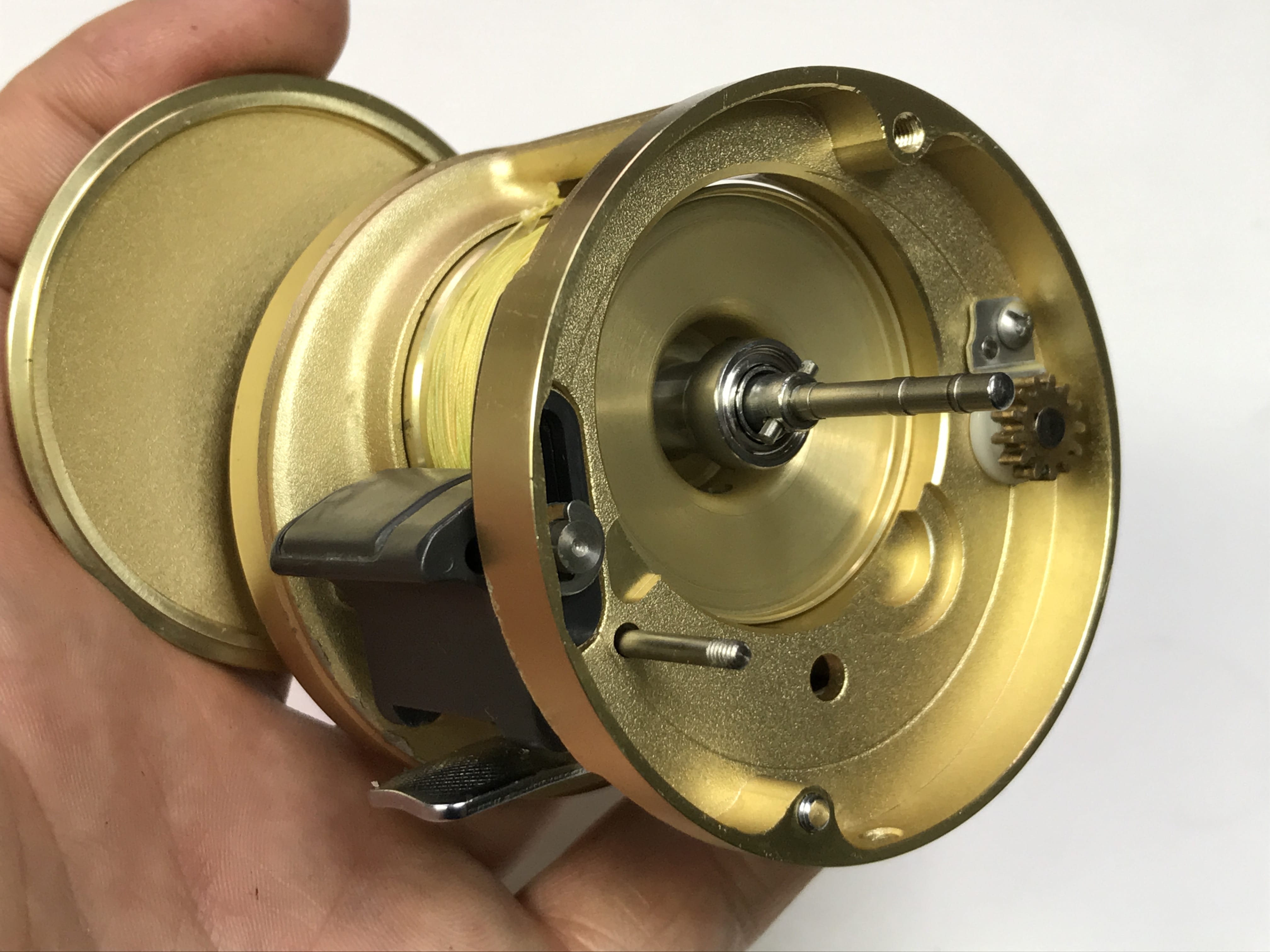

몸체 부분들 확인 합니다.

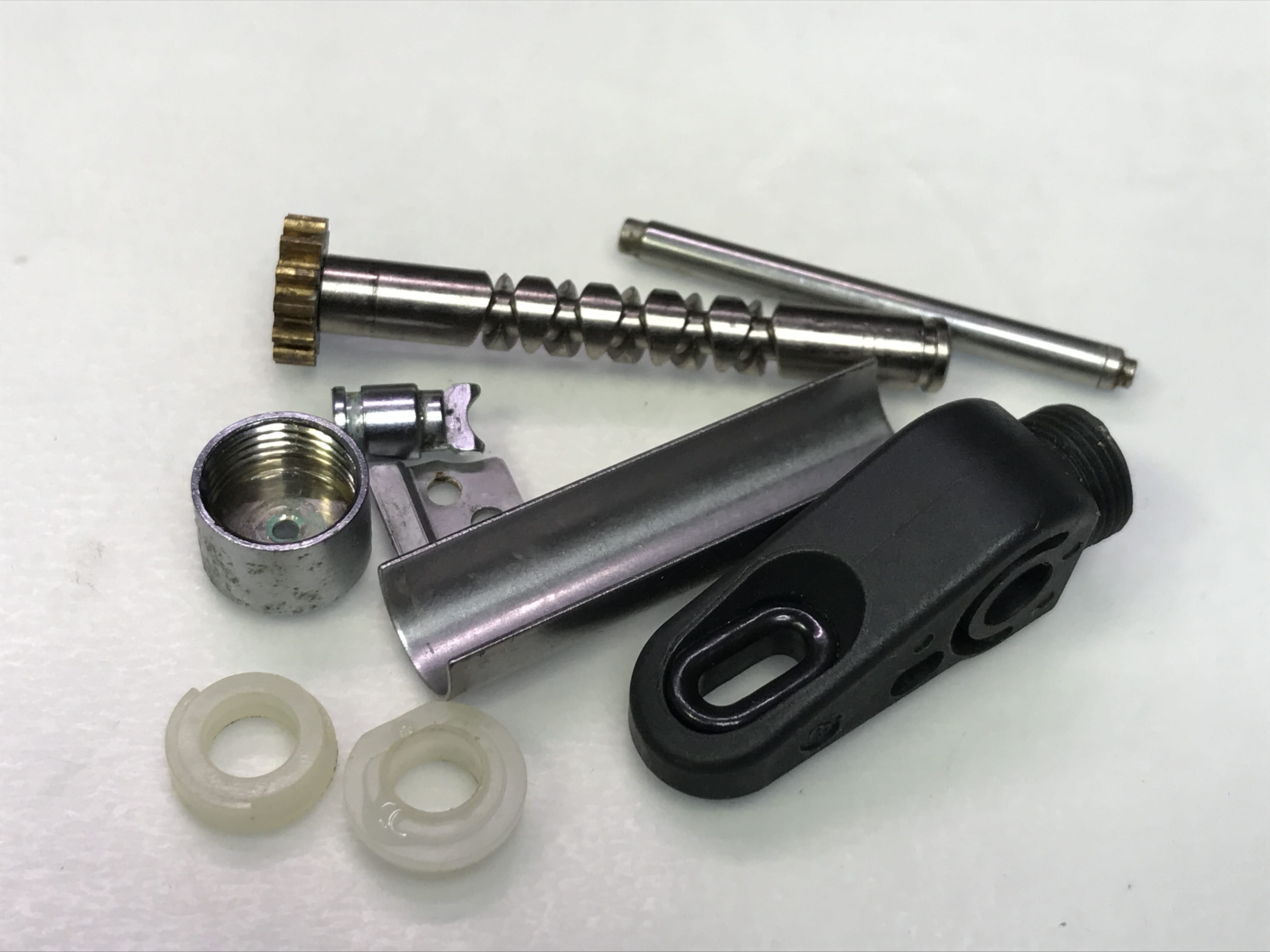

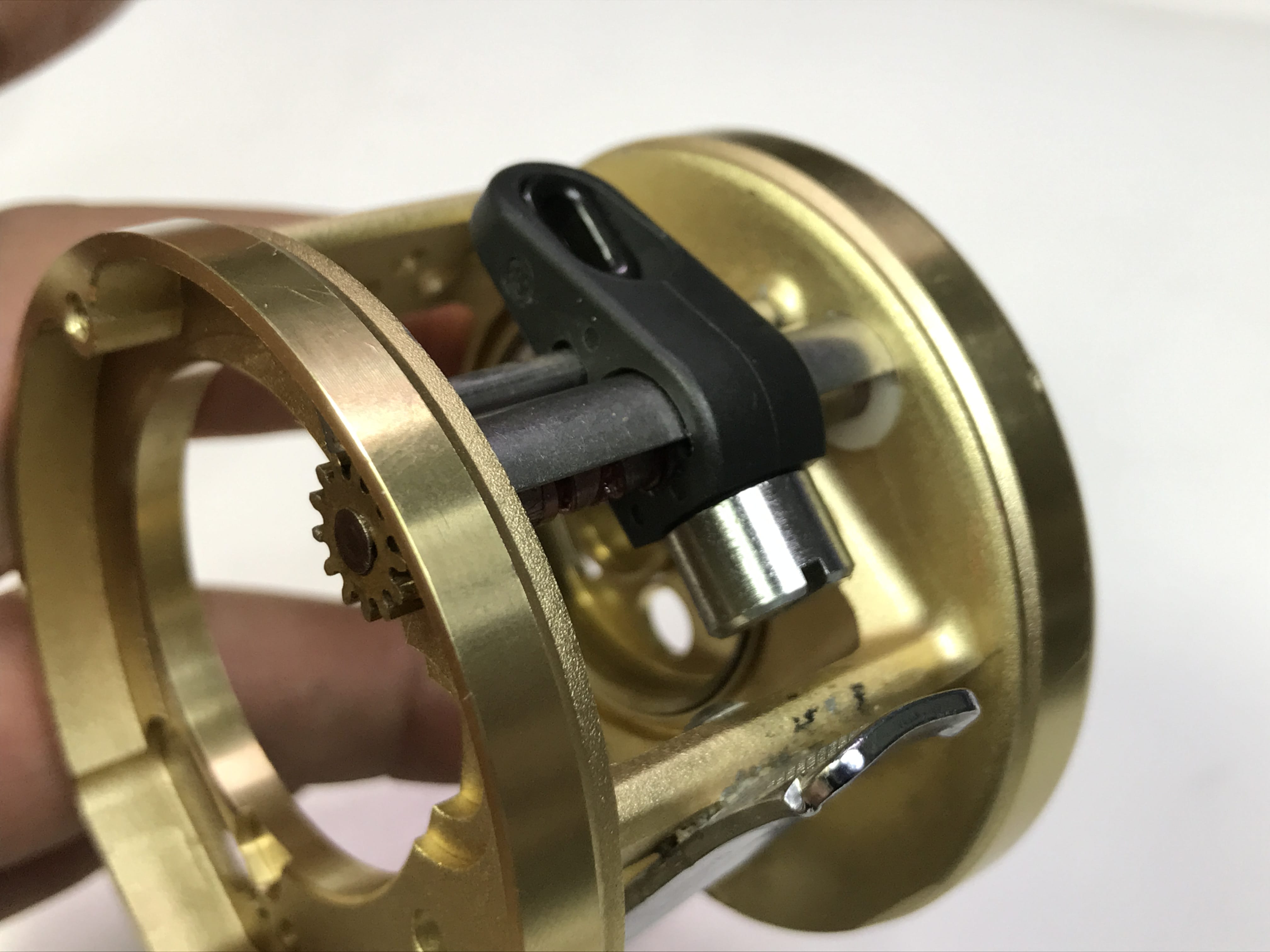

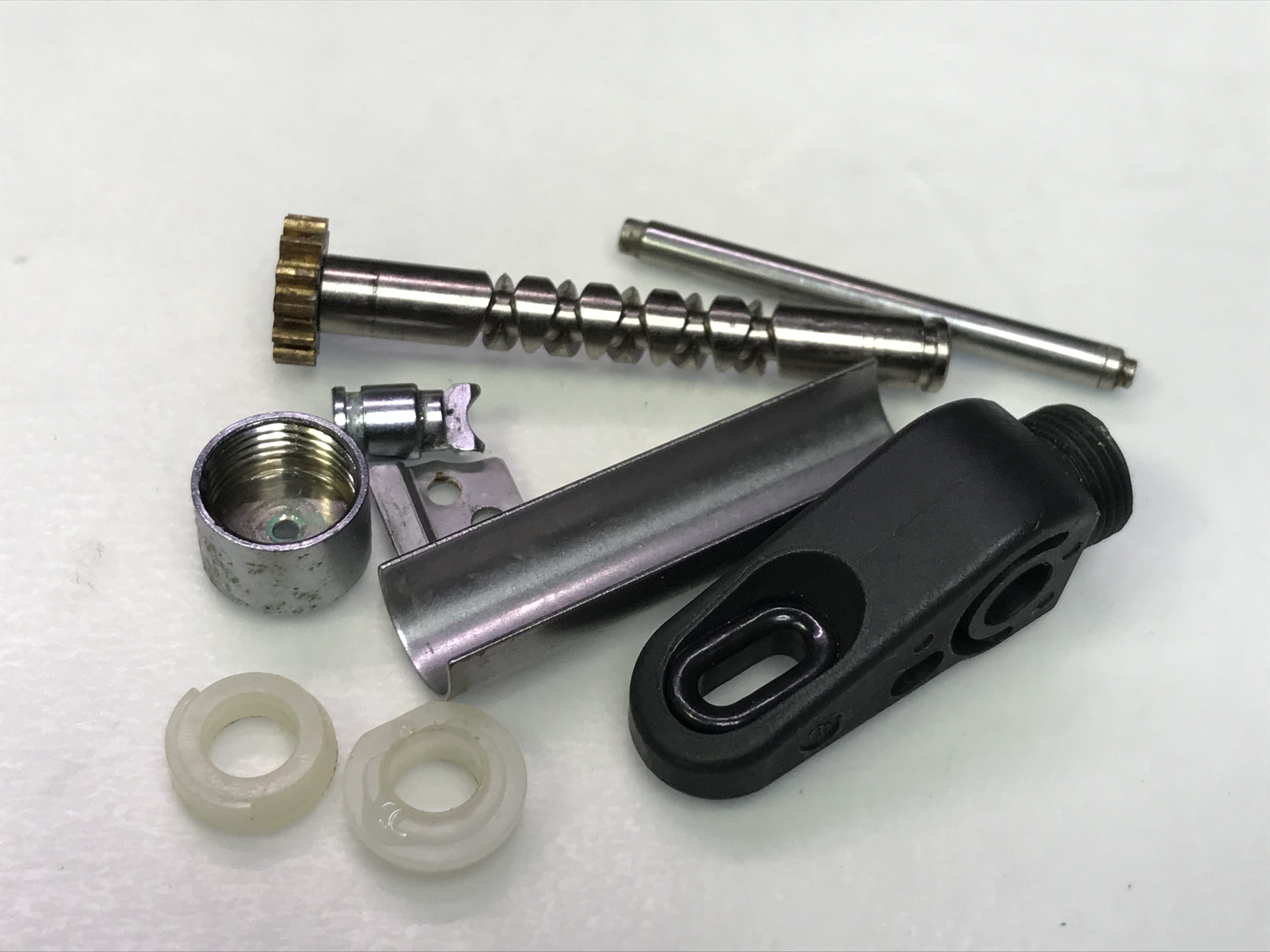

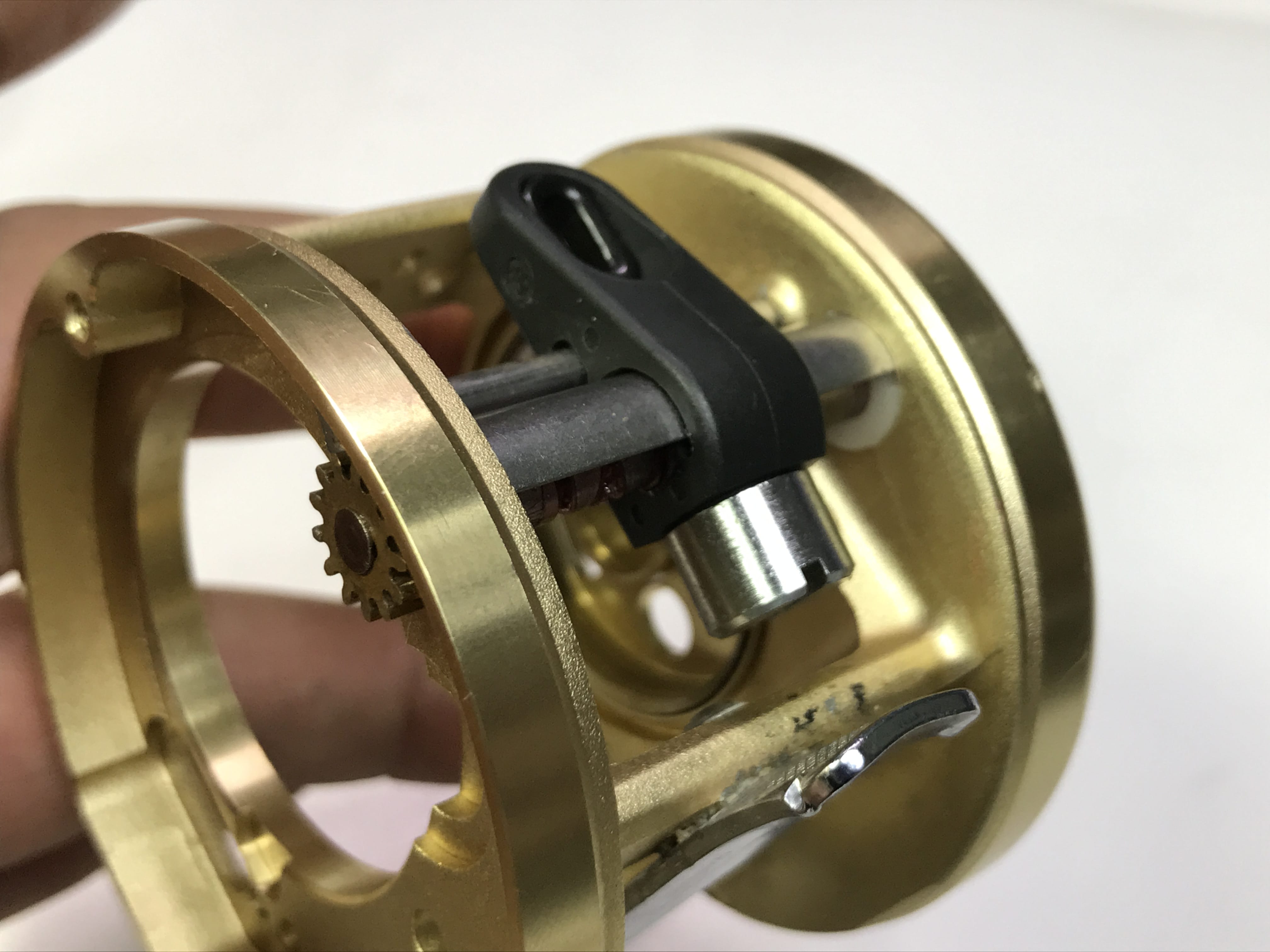

레벨와인더 부분들 조립 들어갑니다.

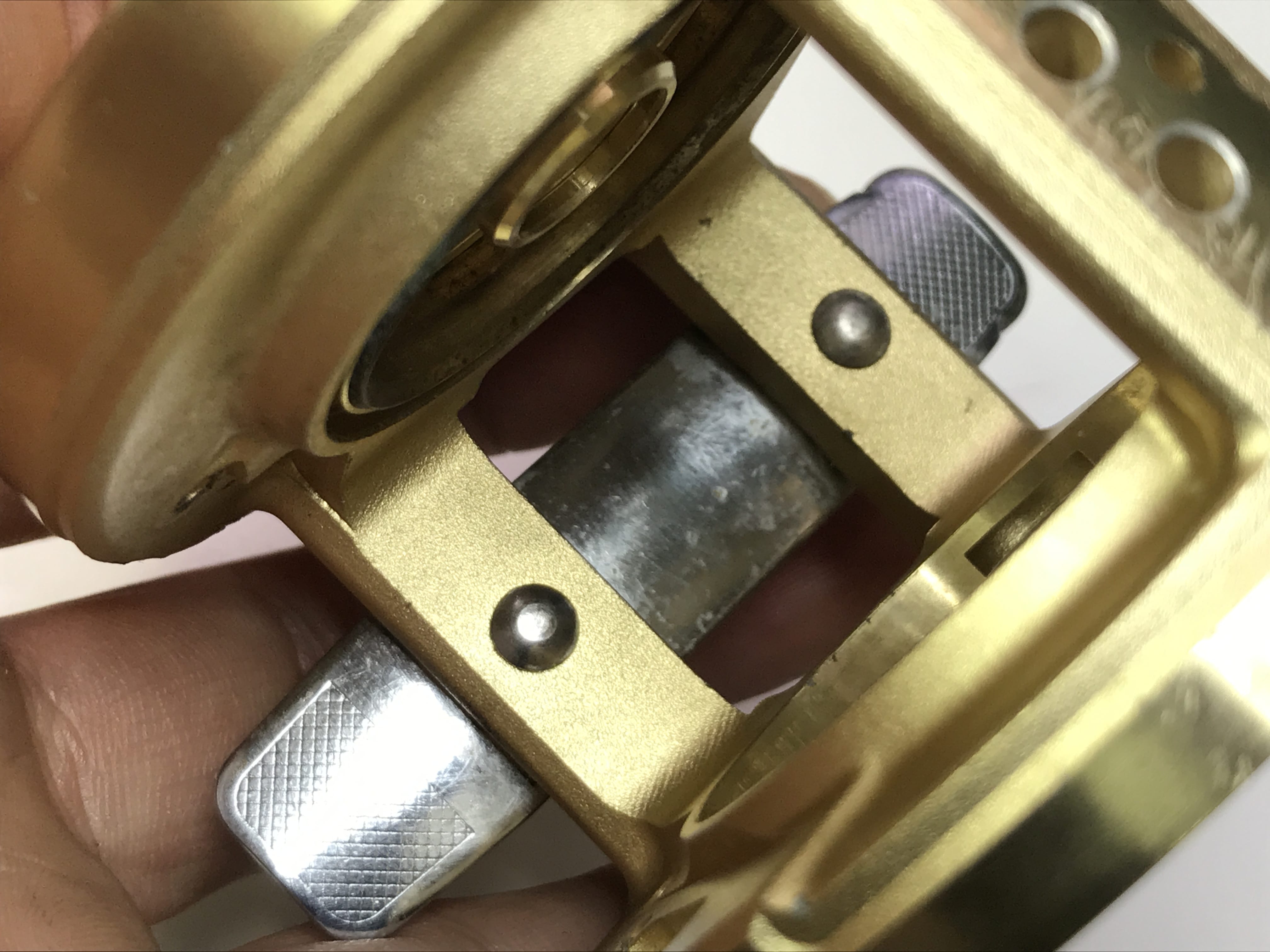

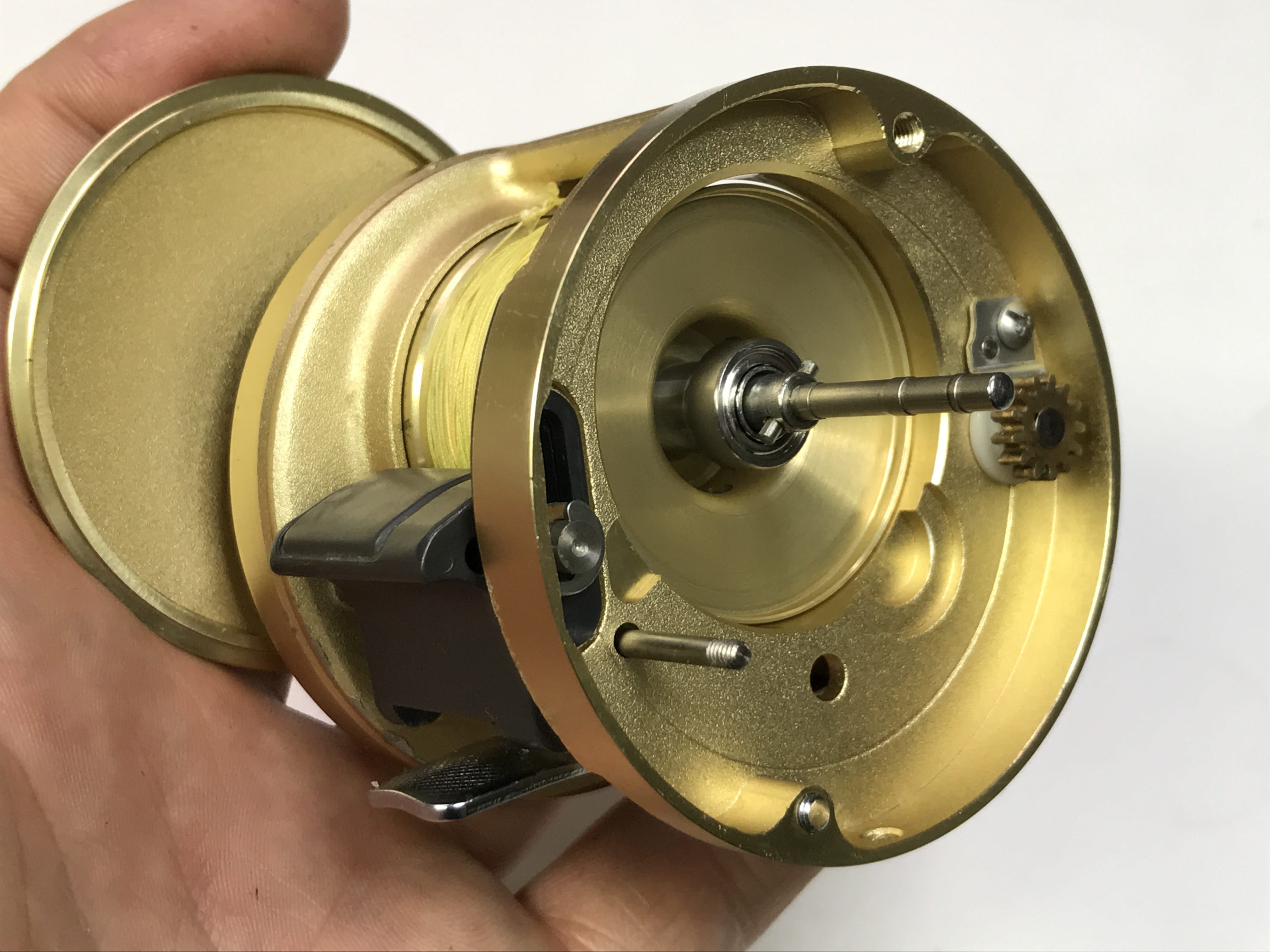

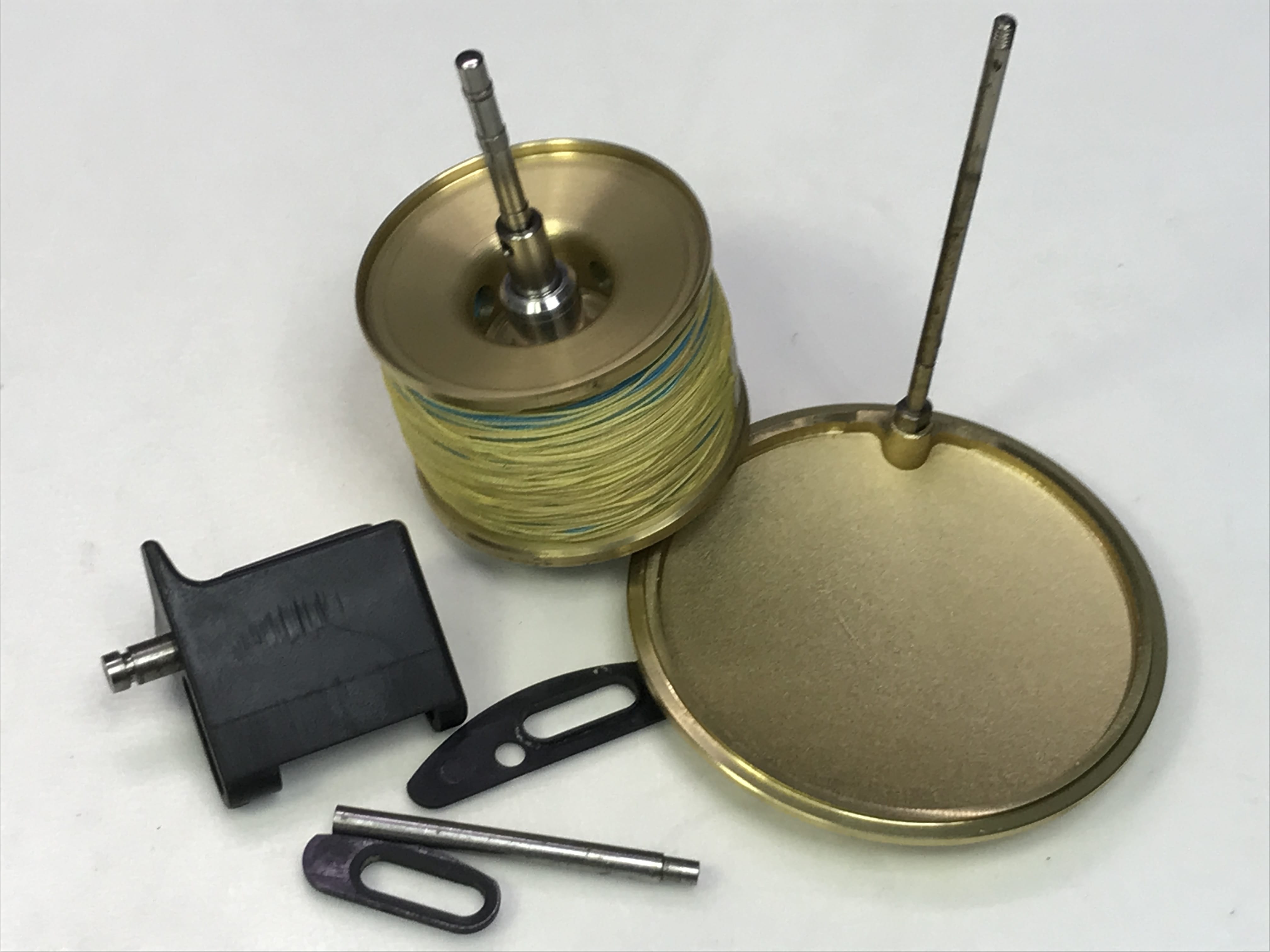

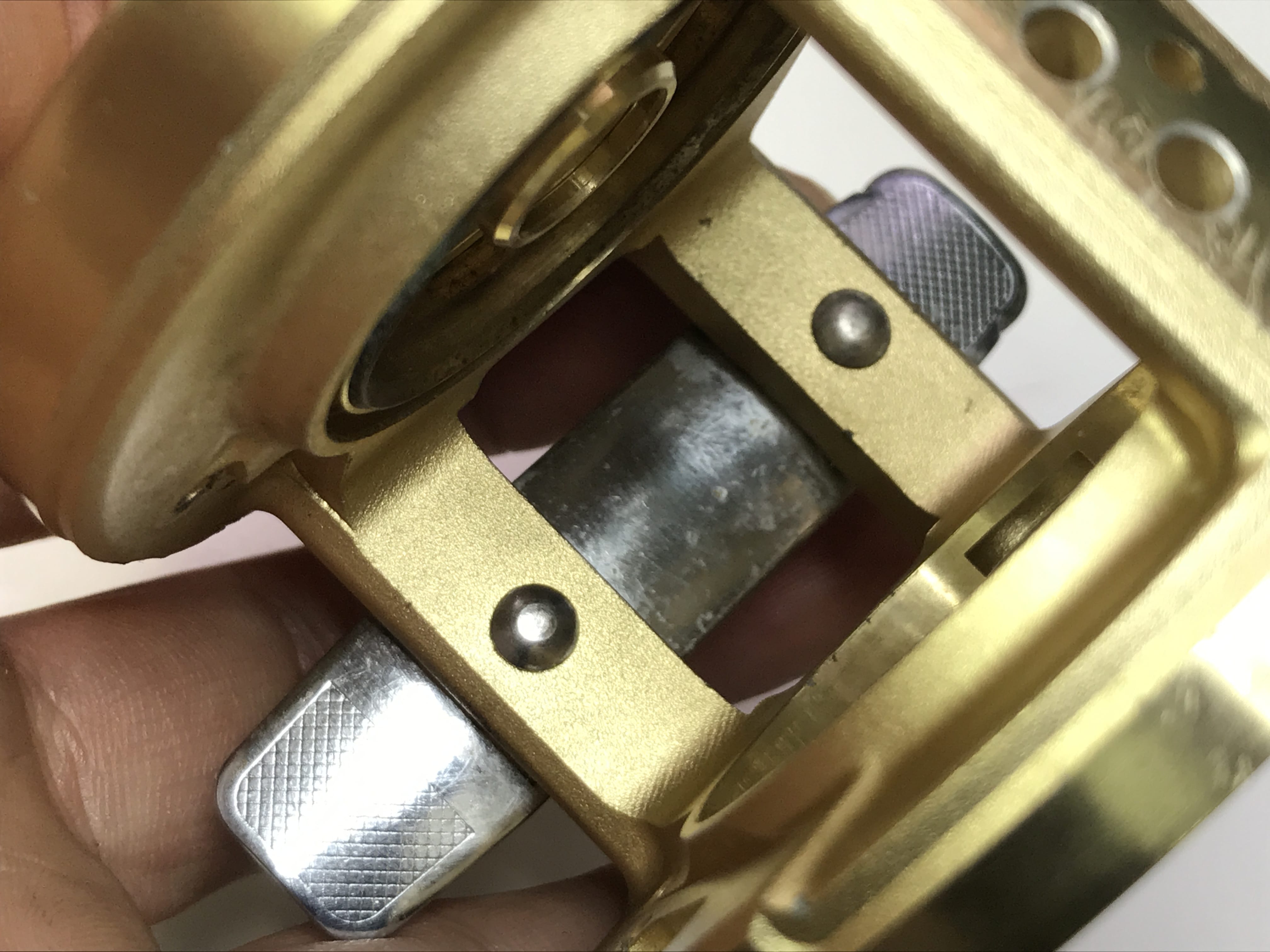

스풀+클러치레버+커버 같이 조립하구요.

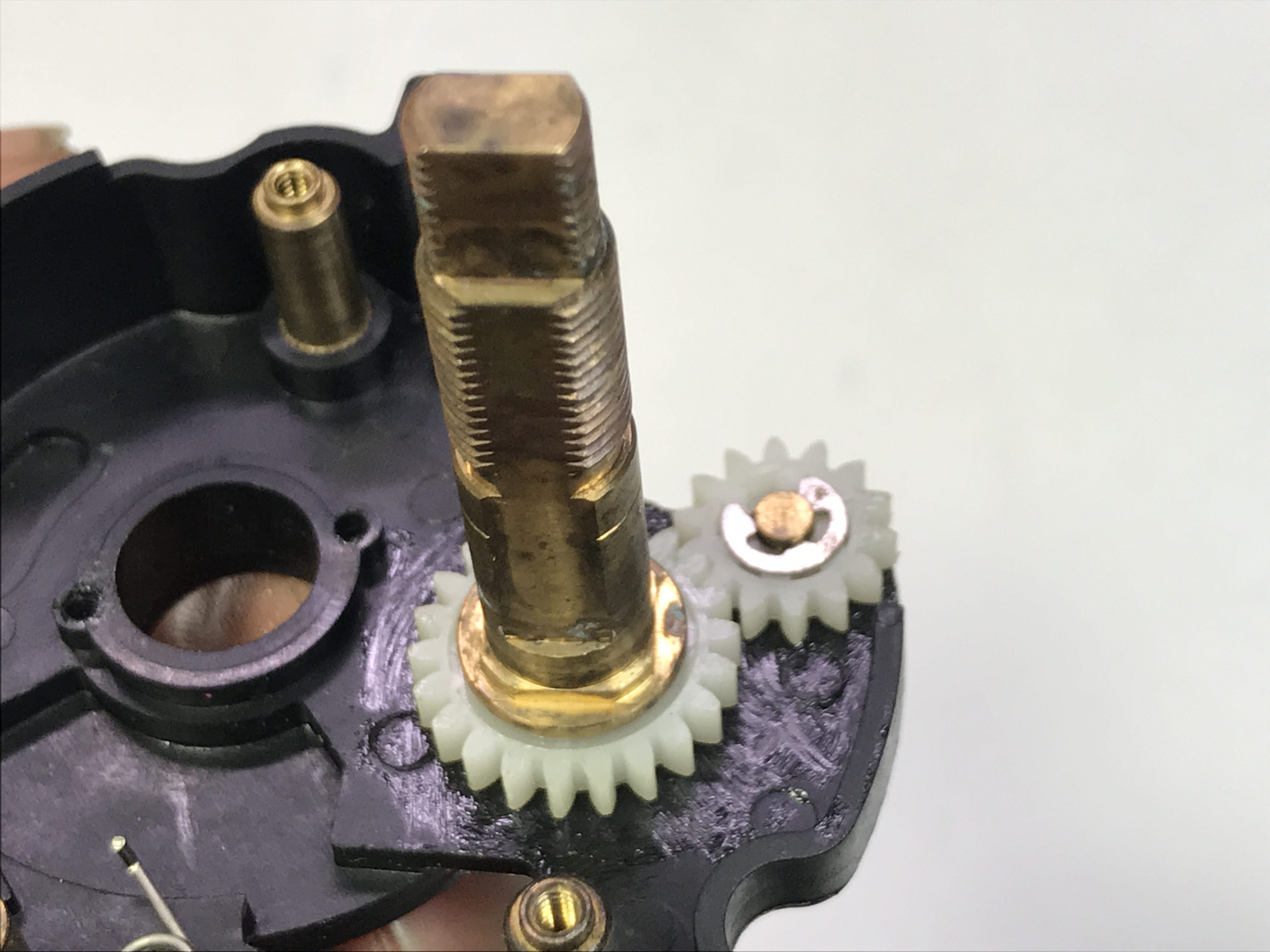

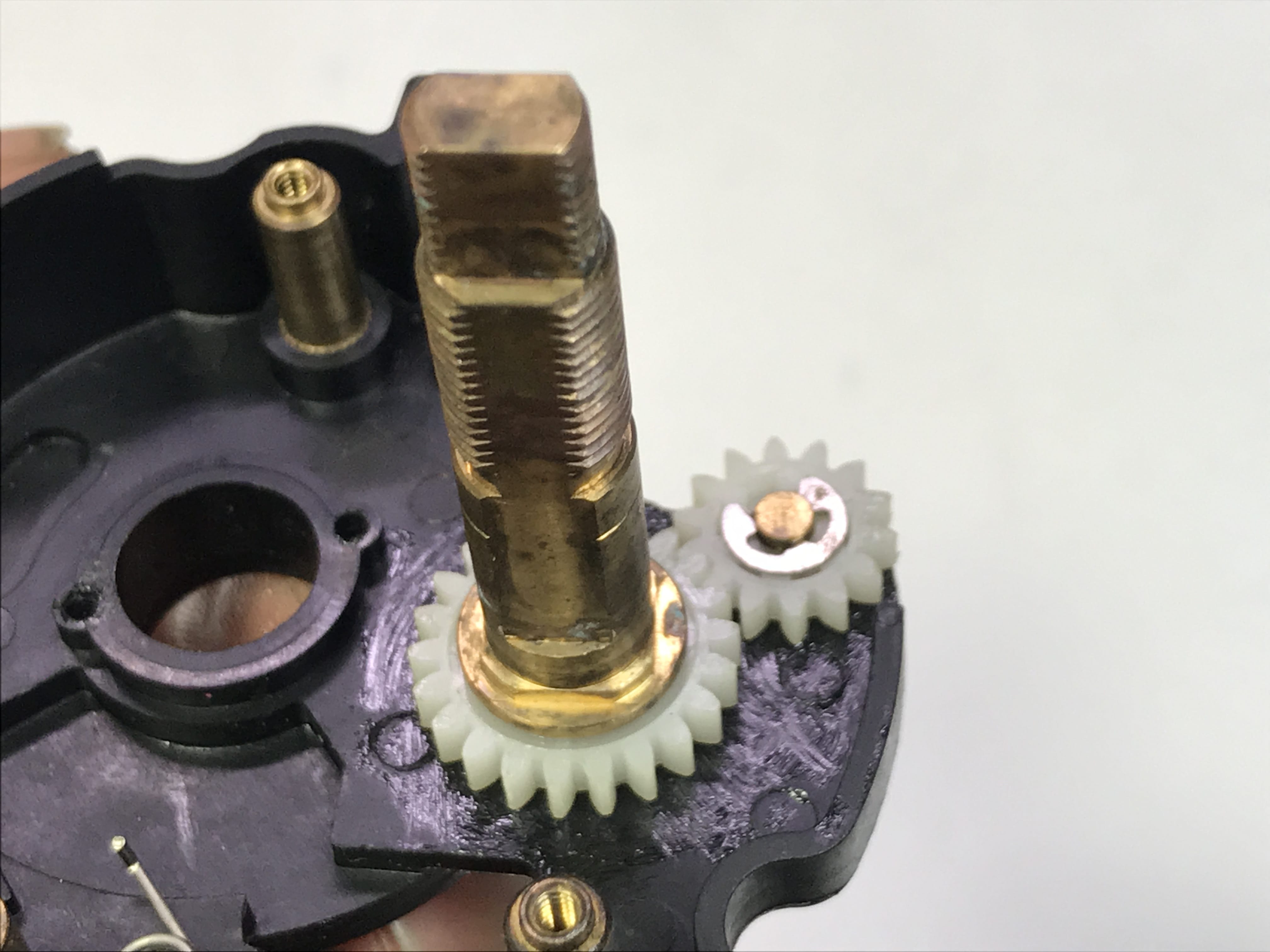

샤프트축 부속들도 문제 없네요.

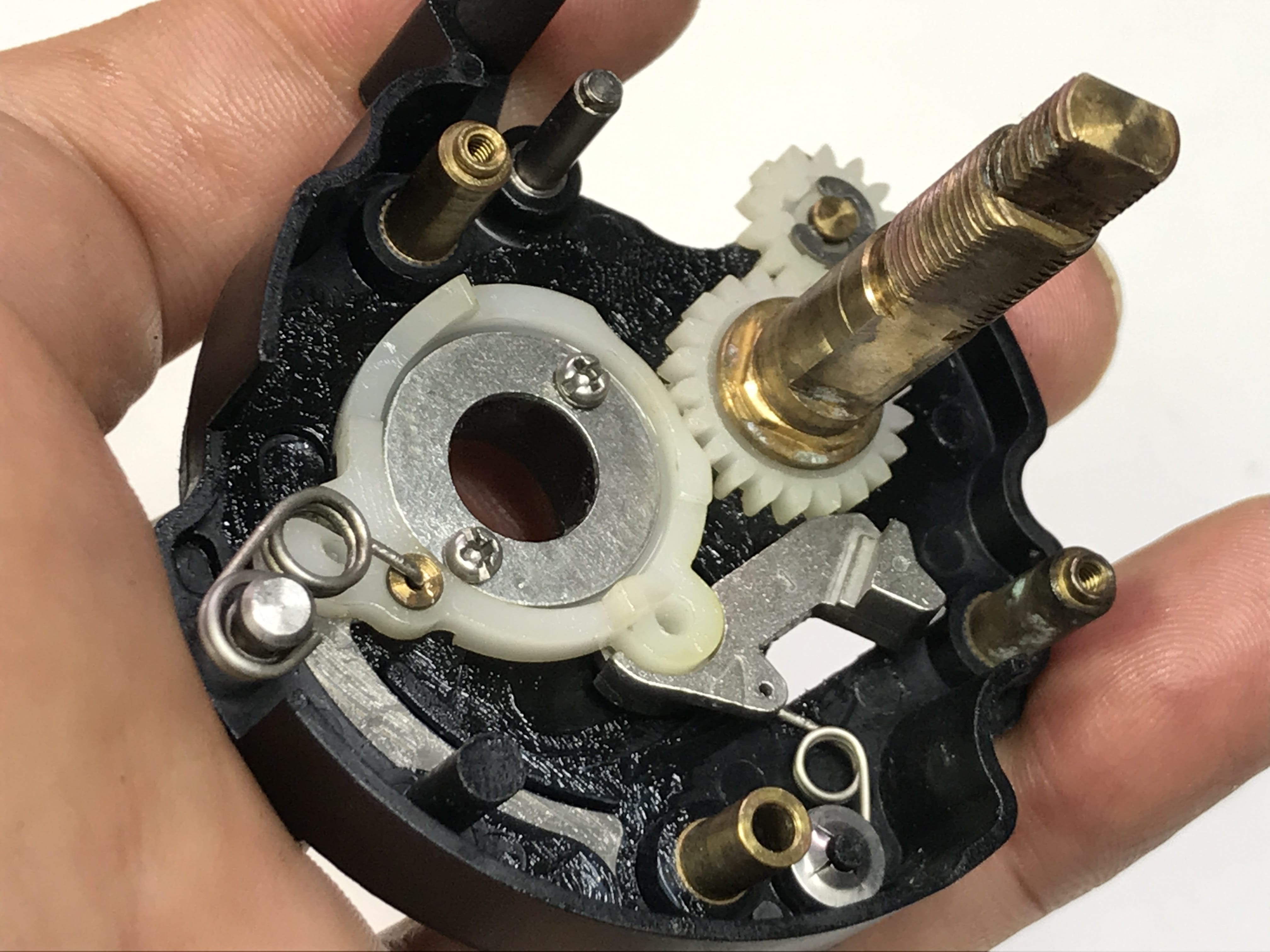

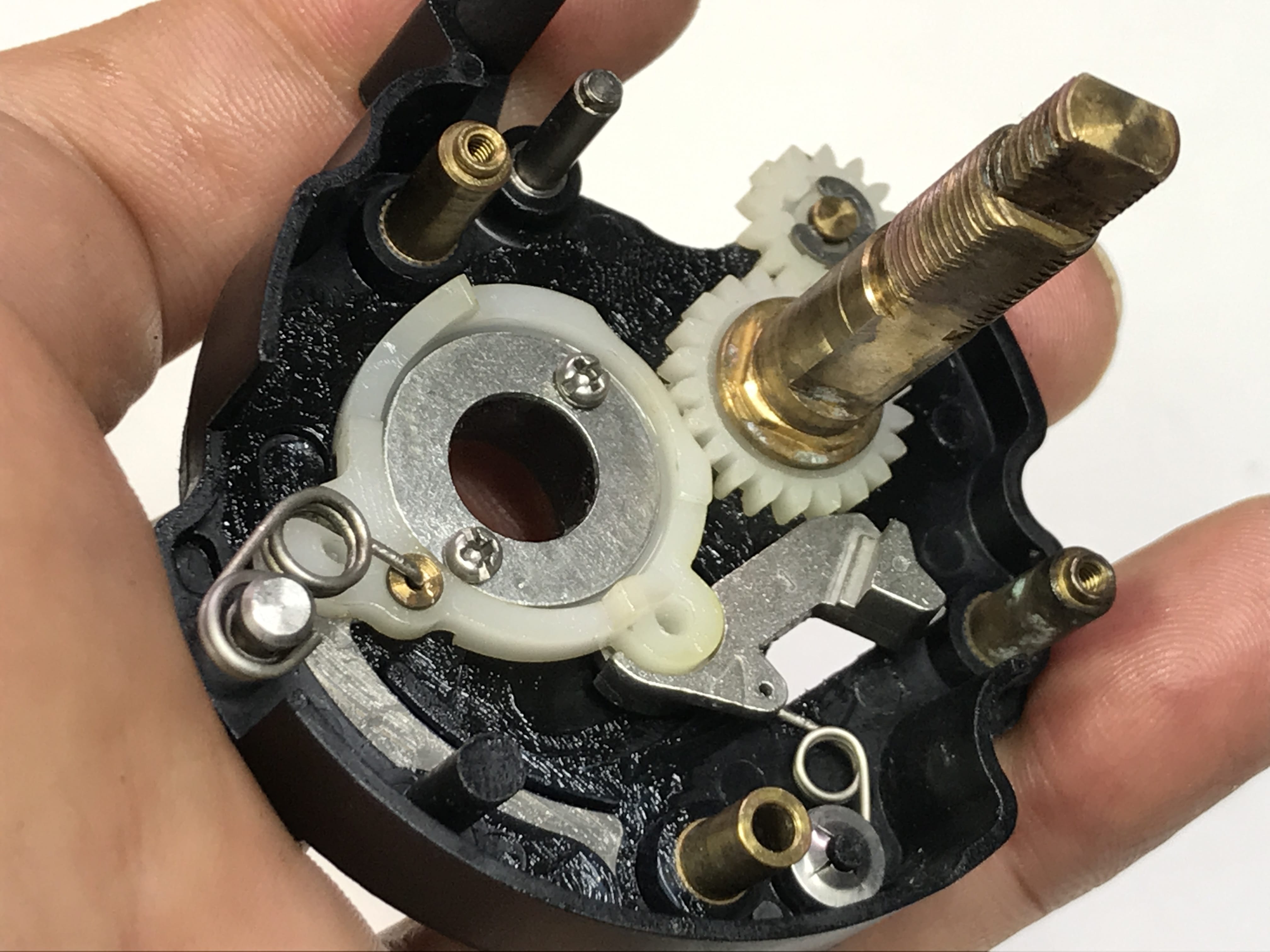

클러치 부속들도 조립 완료 합니다.

구동 확인 해보고 이상 없습니다.

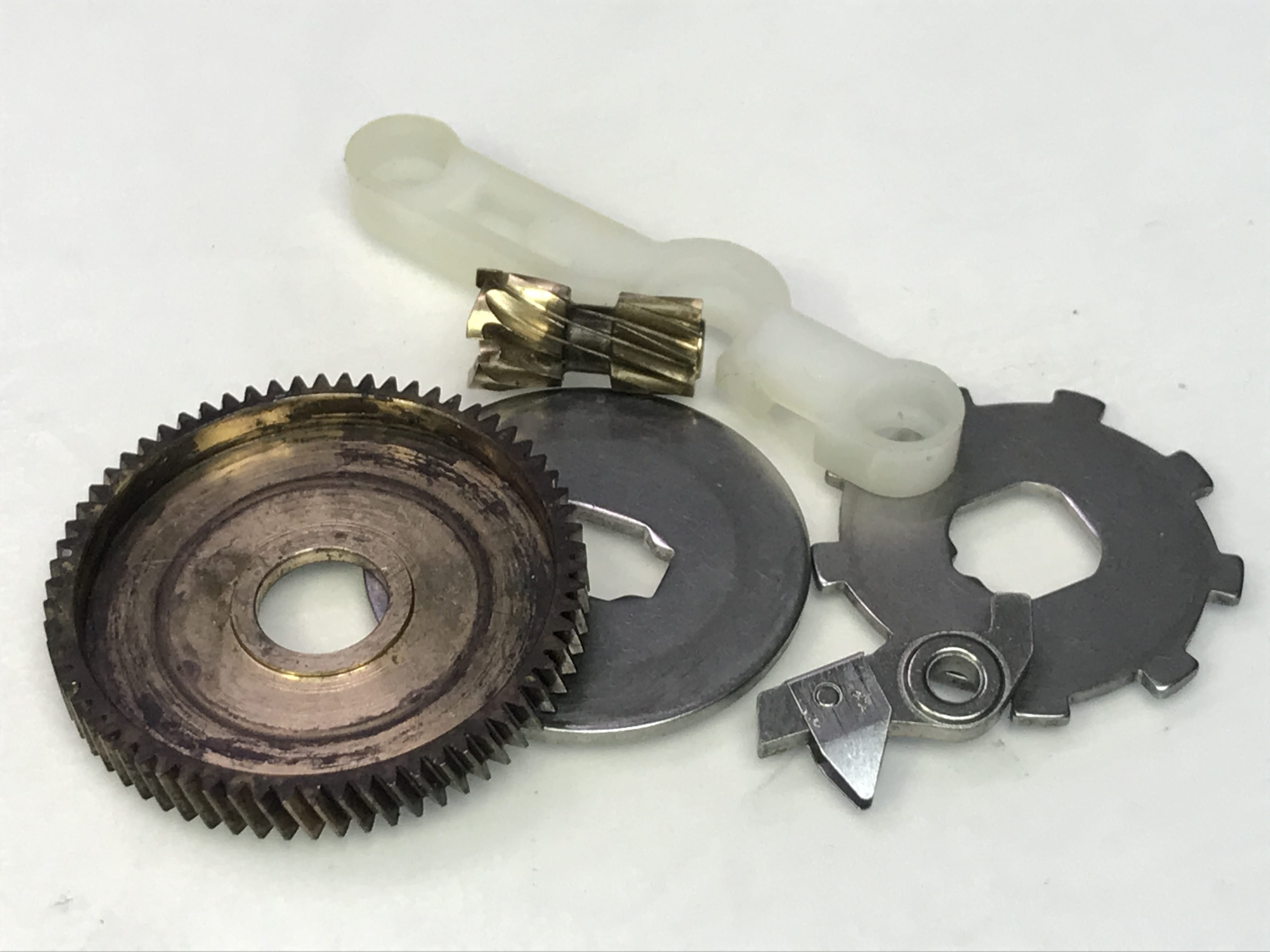

드라이브기어+피니언기어 상태 양호하구요.

조립 합니다.

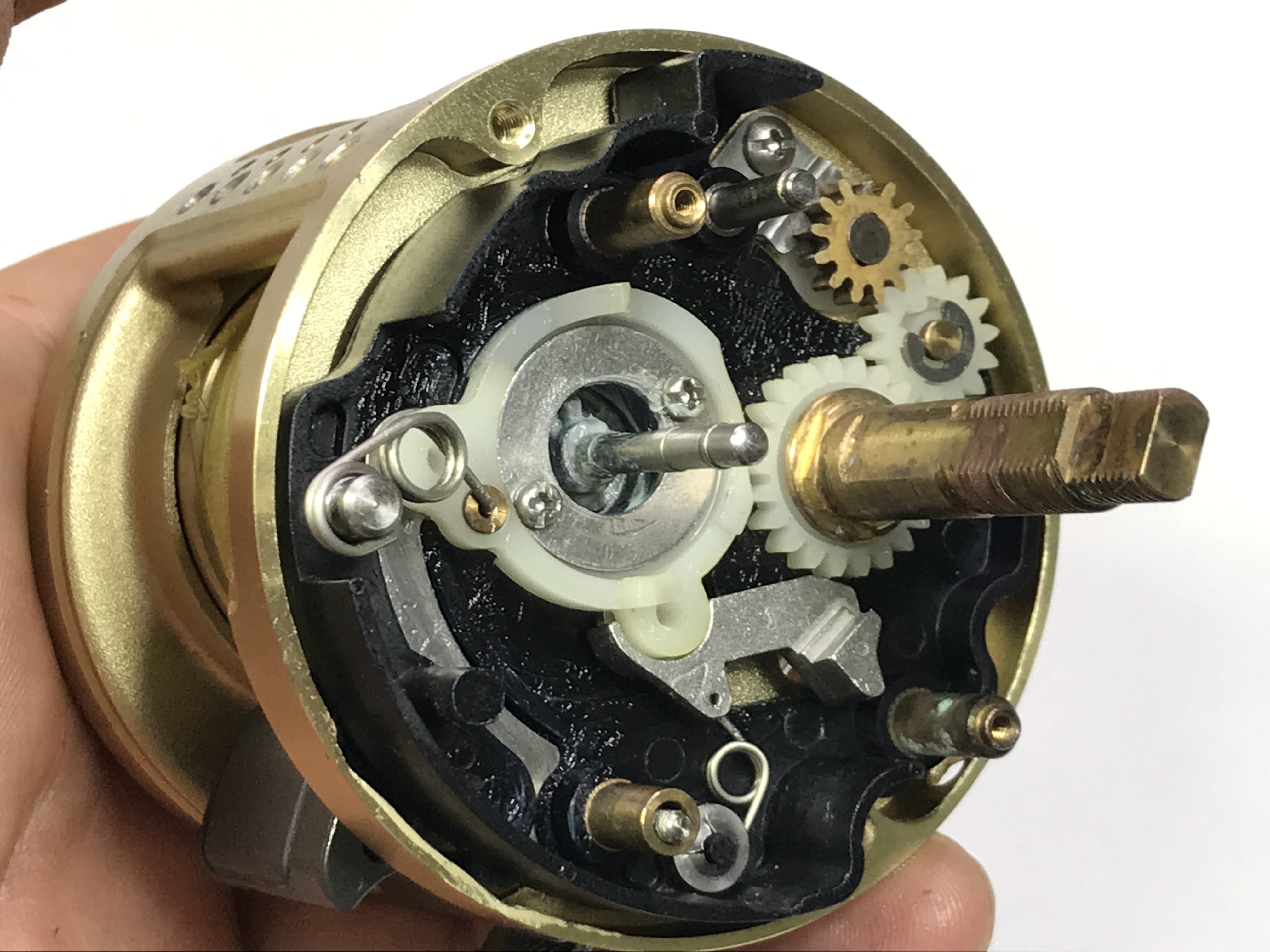

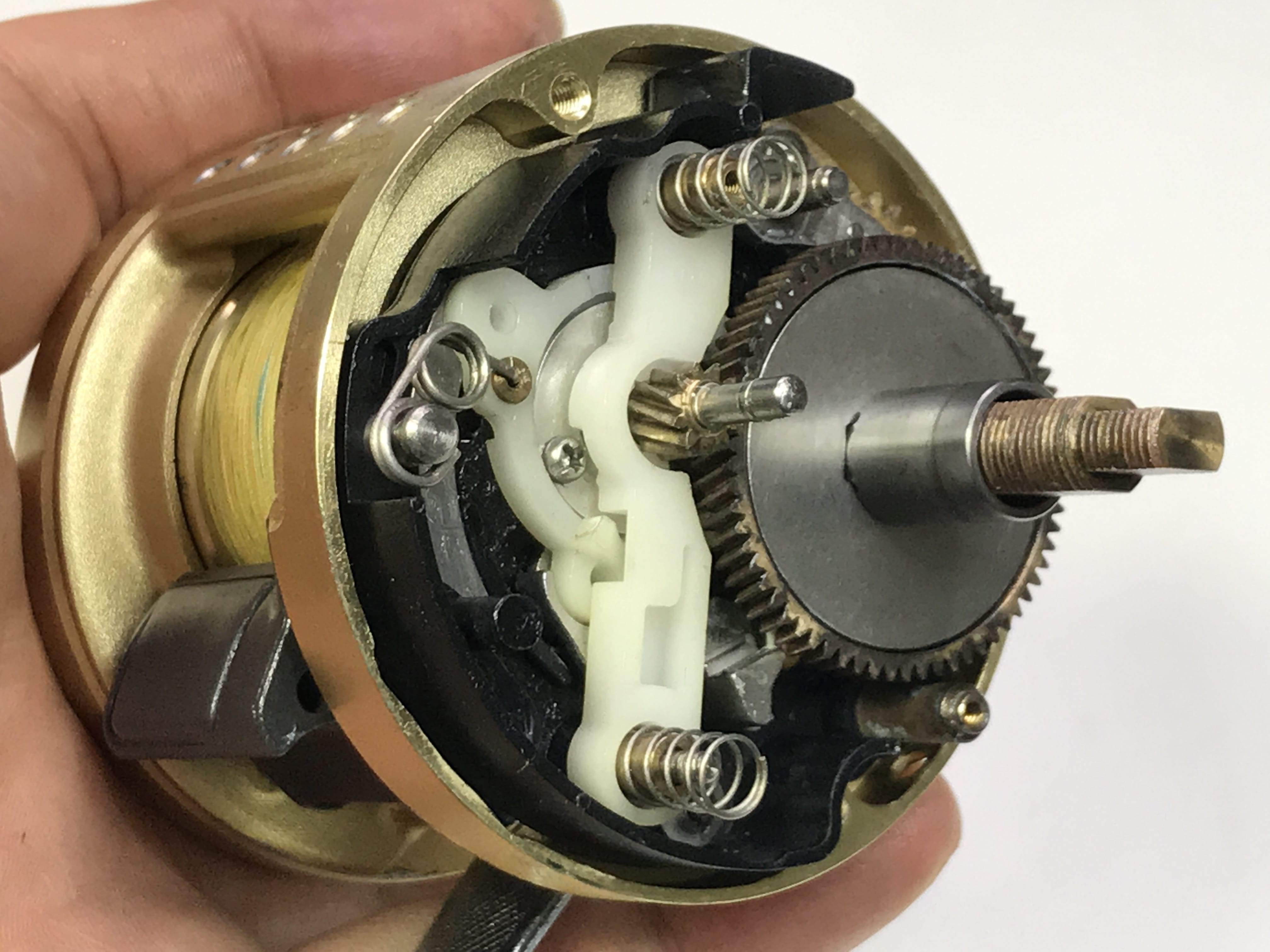

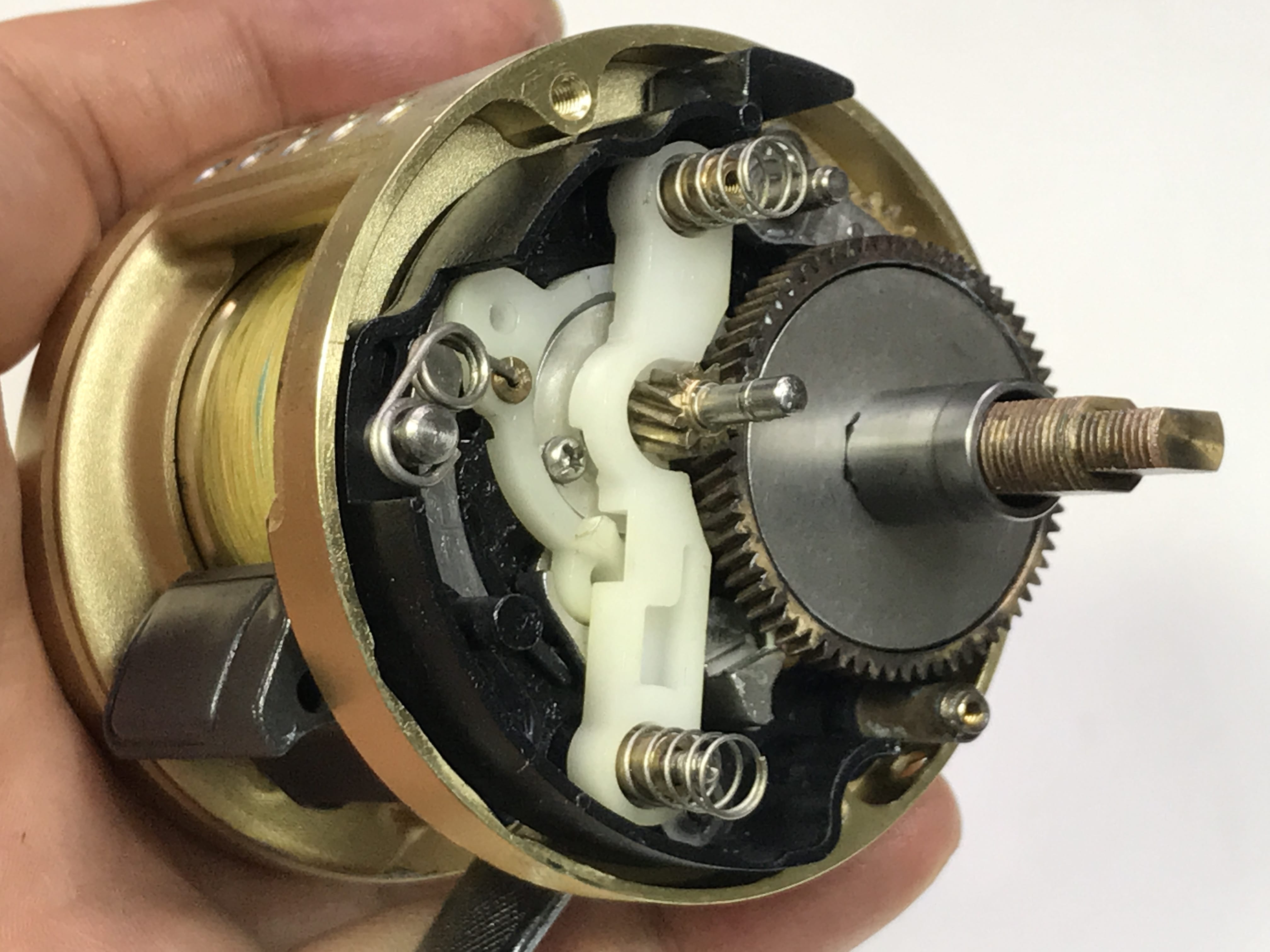

내부조립 완료 합니다.

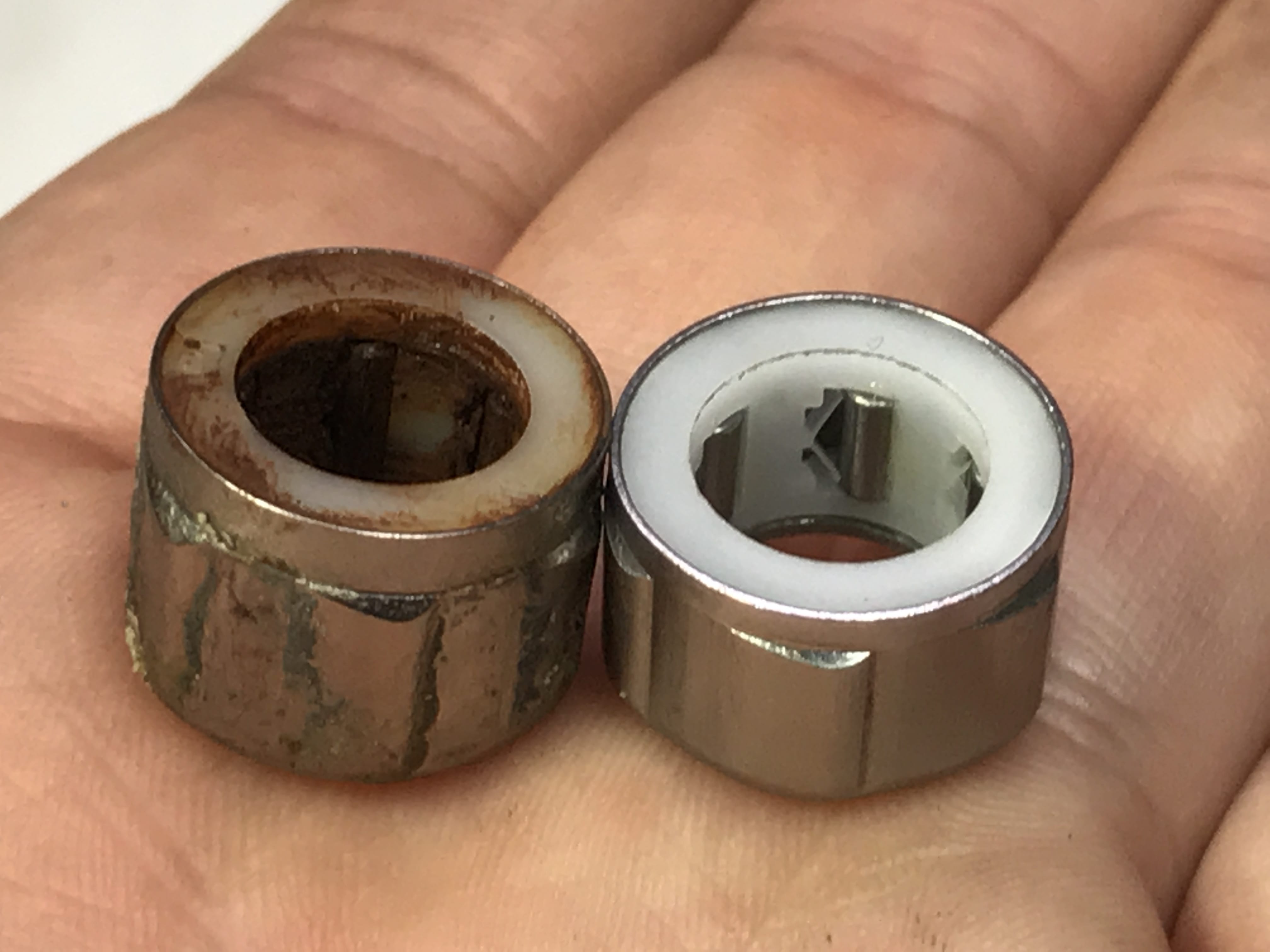

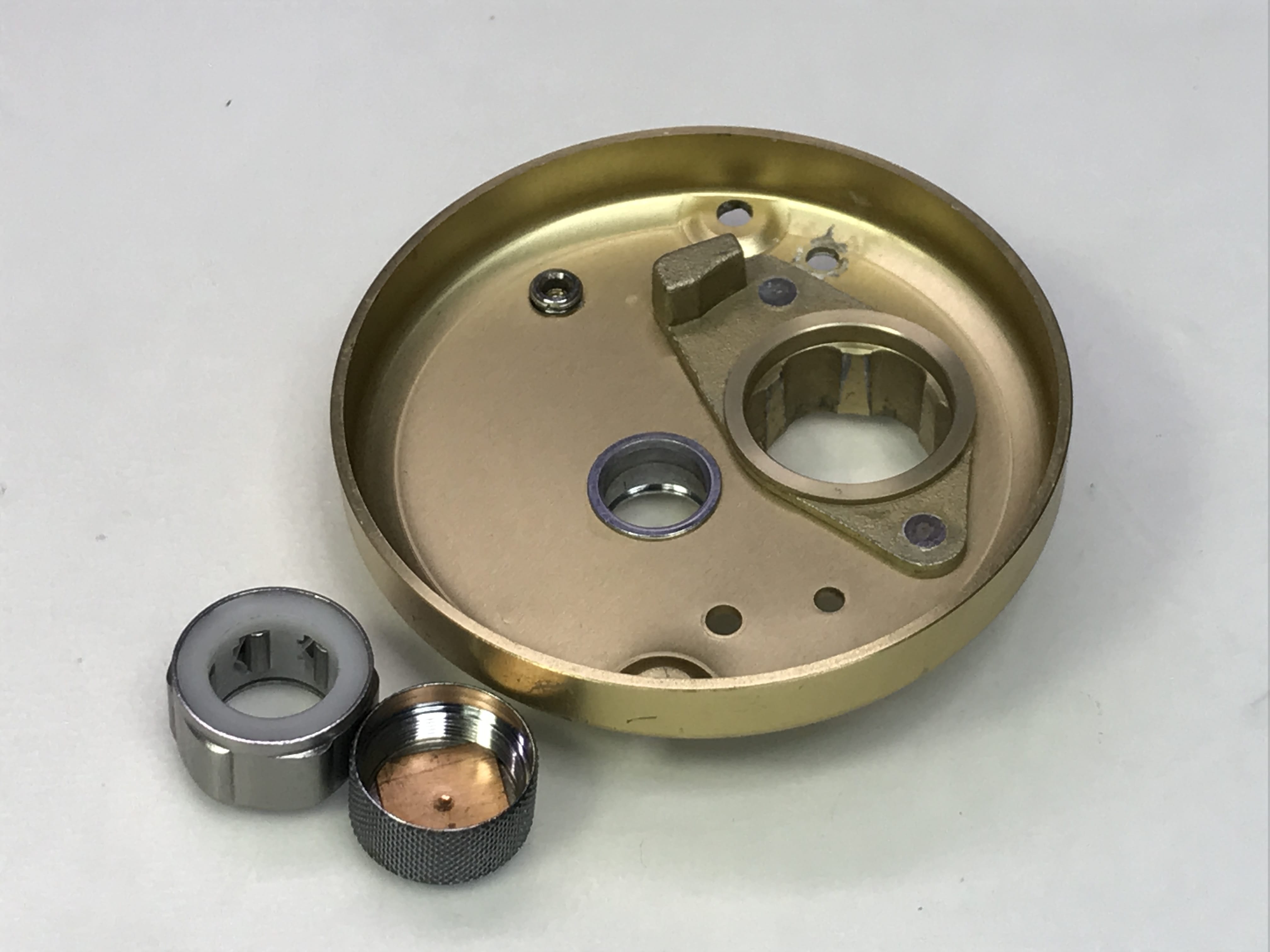

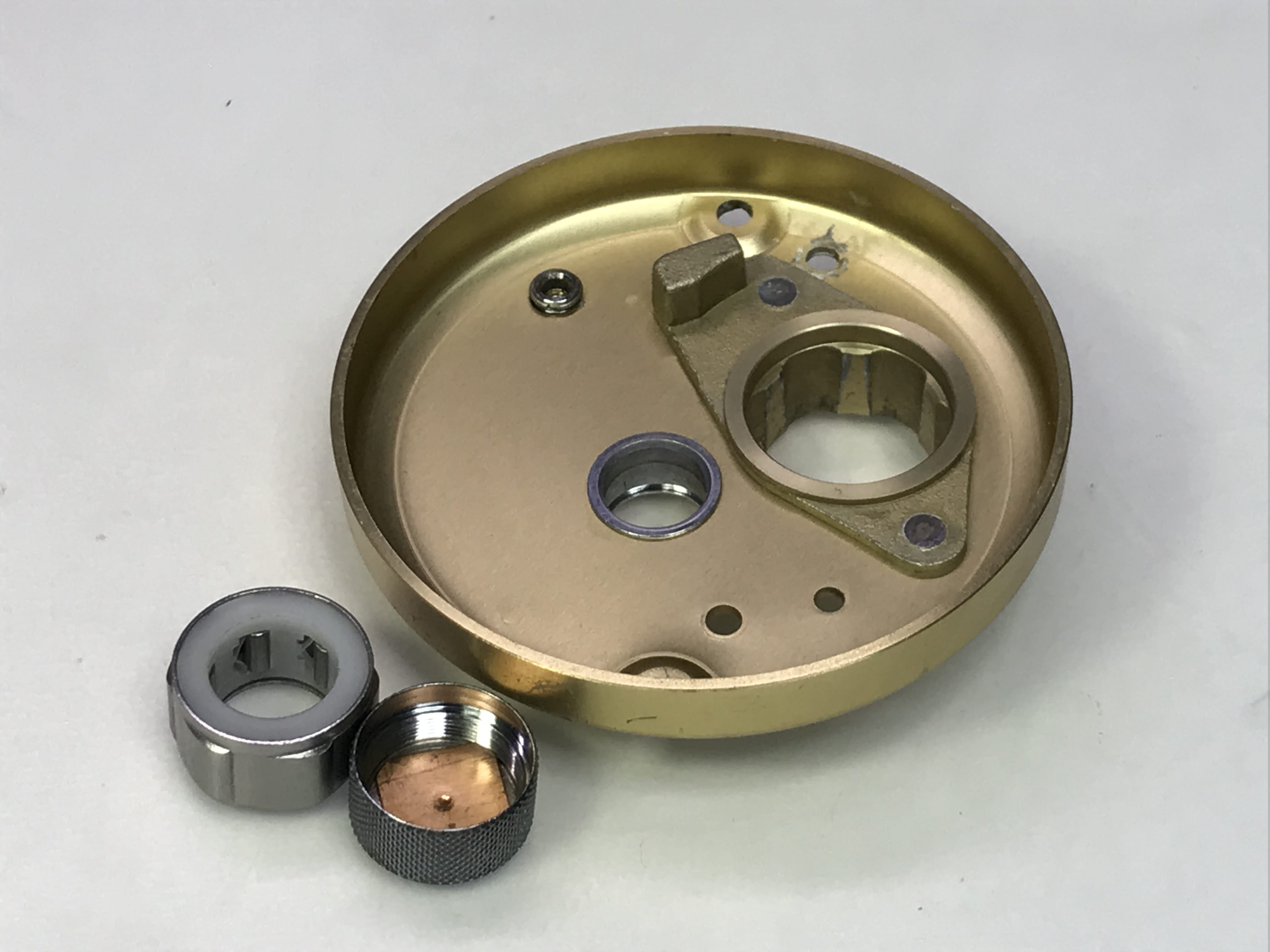

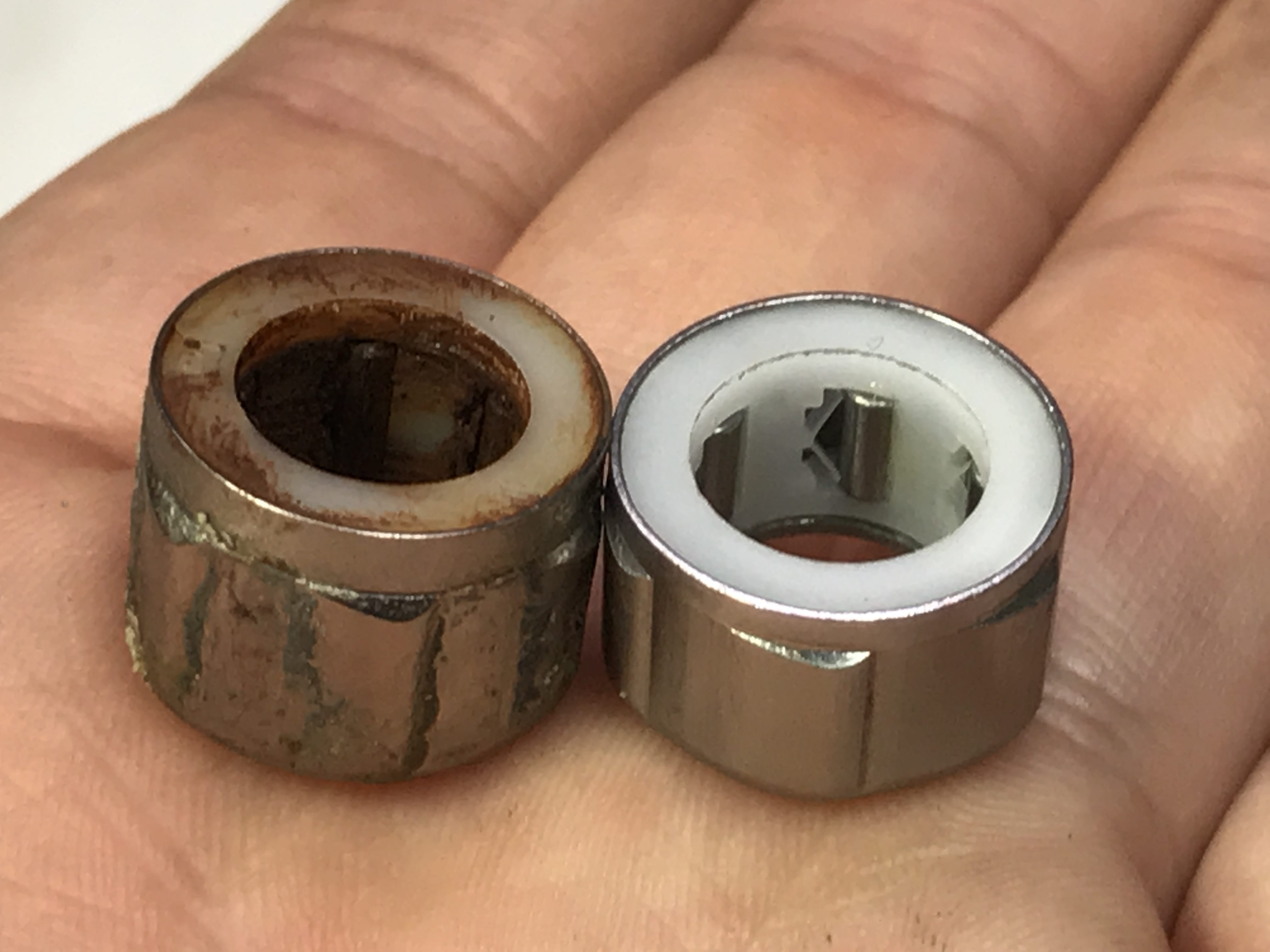

문제있는 원웨이클러치 교체 합니다.

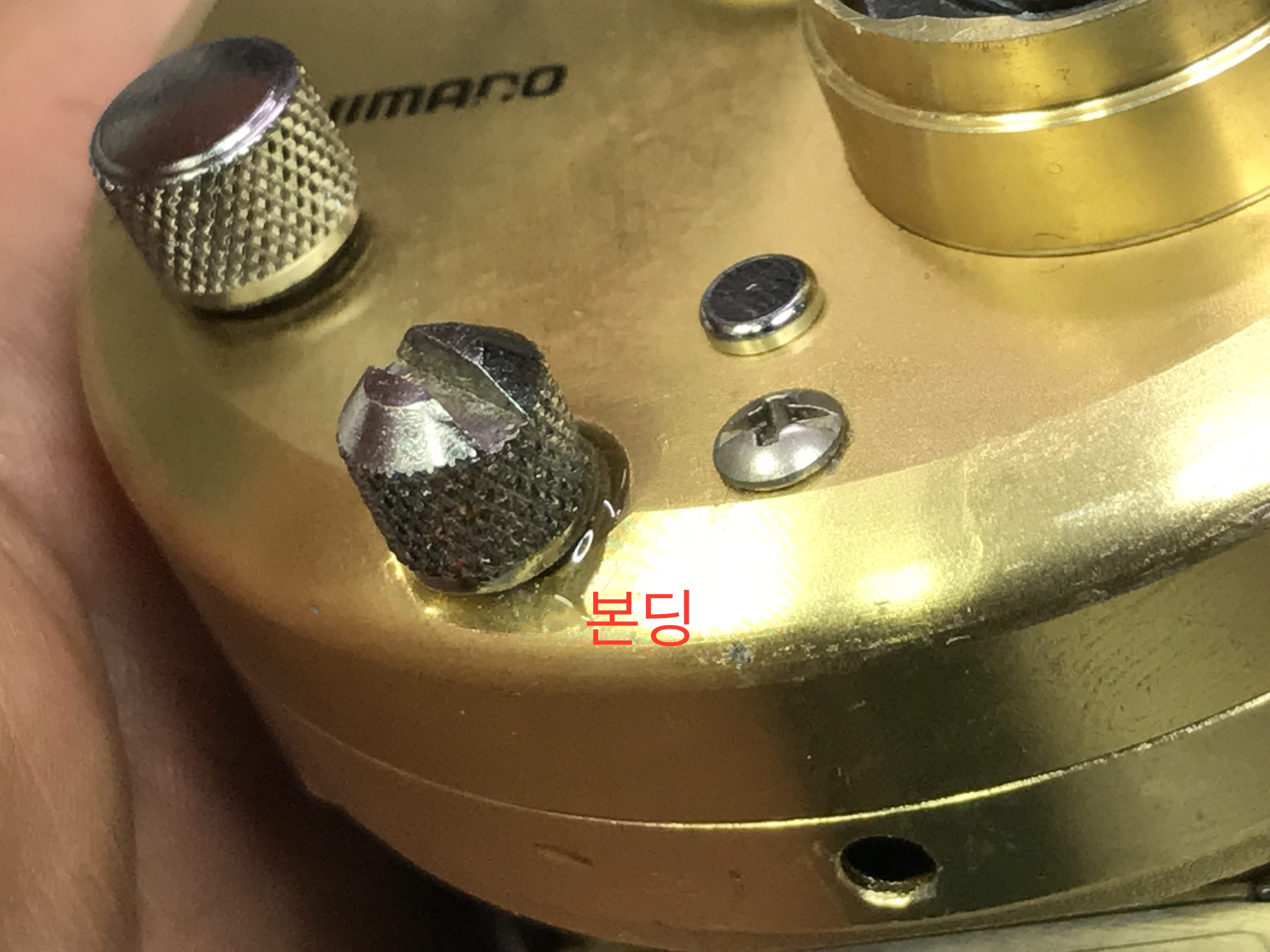

부러져서 가지고 오신 나사도 사진처럼 본딩 합니다.

빼고 구멍만 막을까하다가 그래도 실물과 비슷한게

보기에도 좋을 듯 해서 실물 넣고 본딩 합니다.

문제있는 베어링교체 하고 핸들도 조립 완료합니다.

시마노 캘커타Calcutta 200GTB,릴세척,릴수리,베어링교체,나사본딩 완료합니다.

인천송도 릴수리 하는 라이브피싱 입니다.

릴수리 후 동영상 첨부 합니다.





, , , , ,
