시마노 전동환 3000H

입고시 클러치레버 불량 확인한다는게 깜빡 하고 외관 사진을 안찍었습니다.

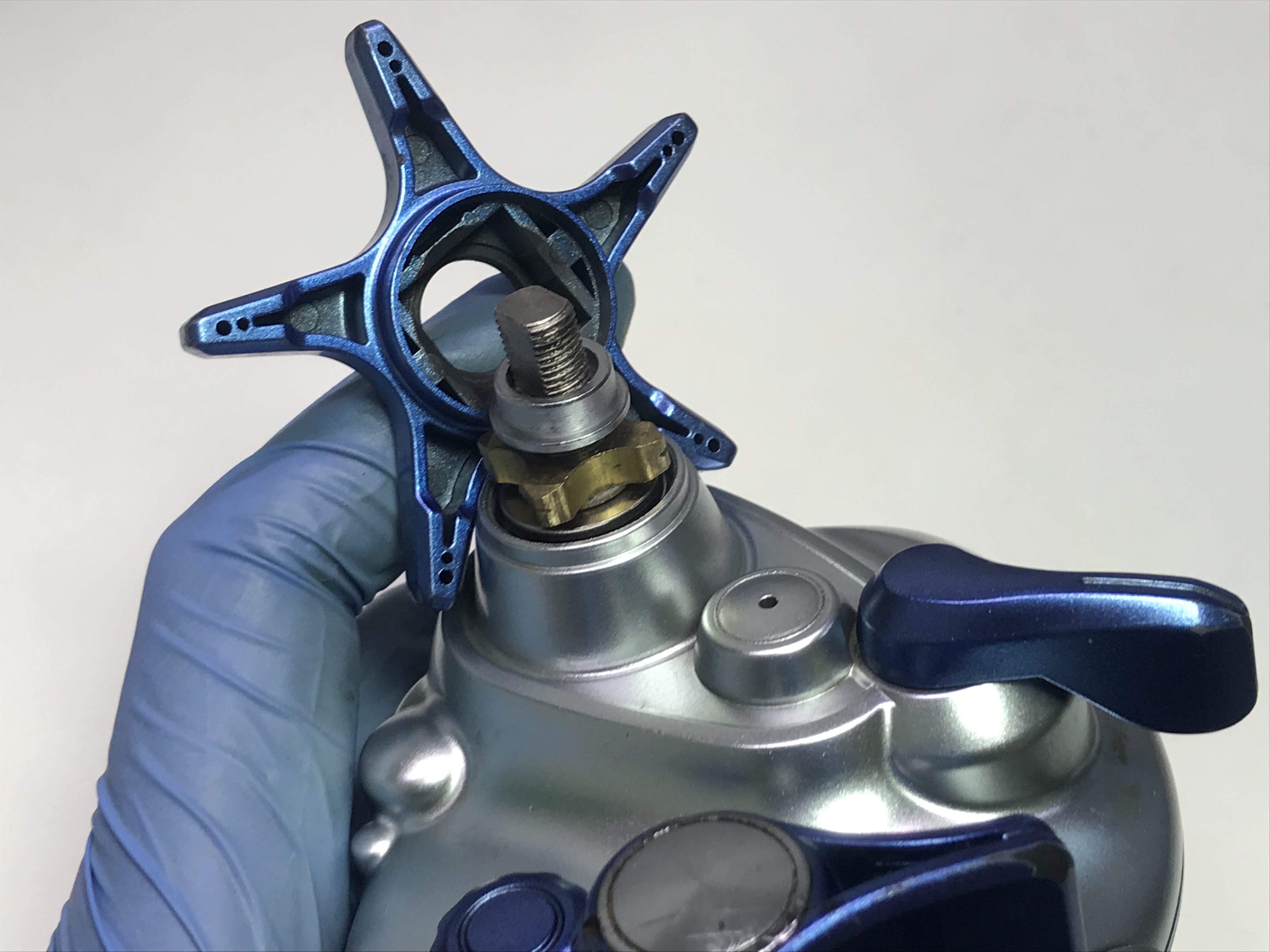

개봉하니 핸들쪽 잘 안빠졌습니다.

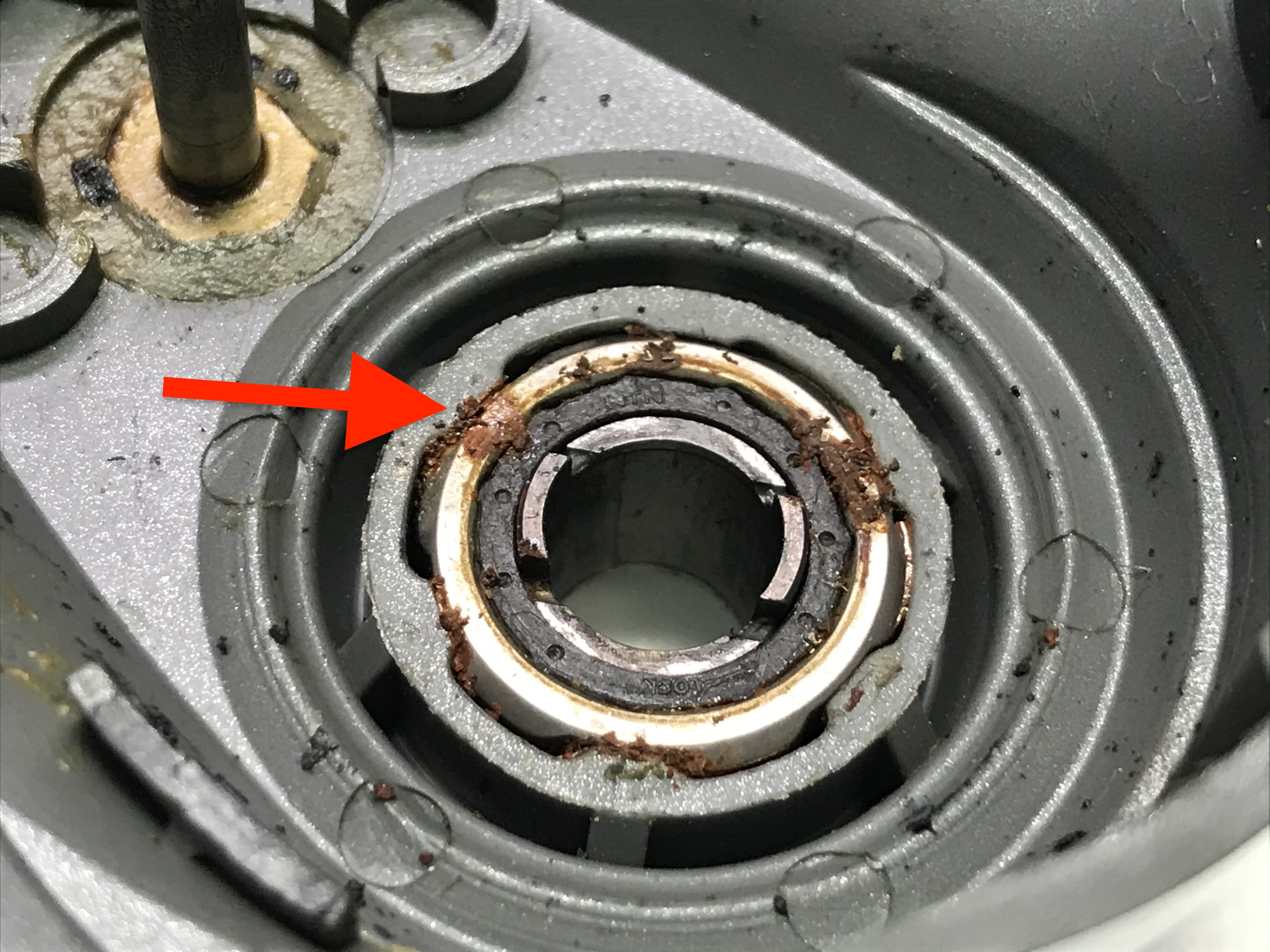

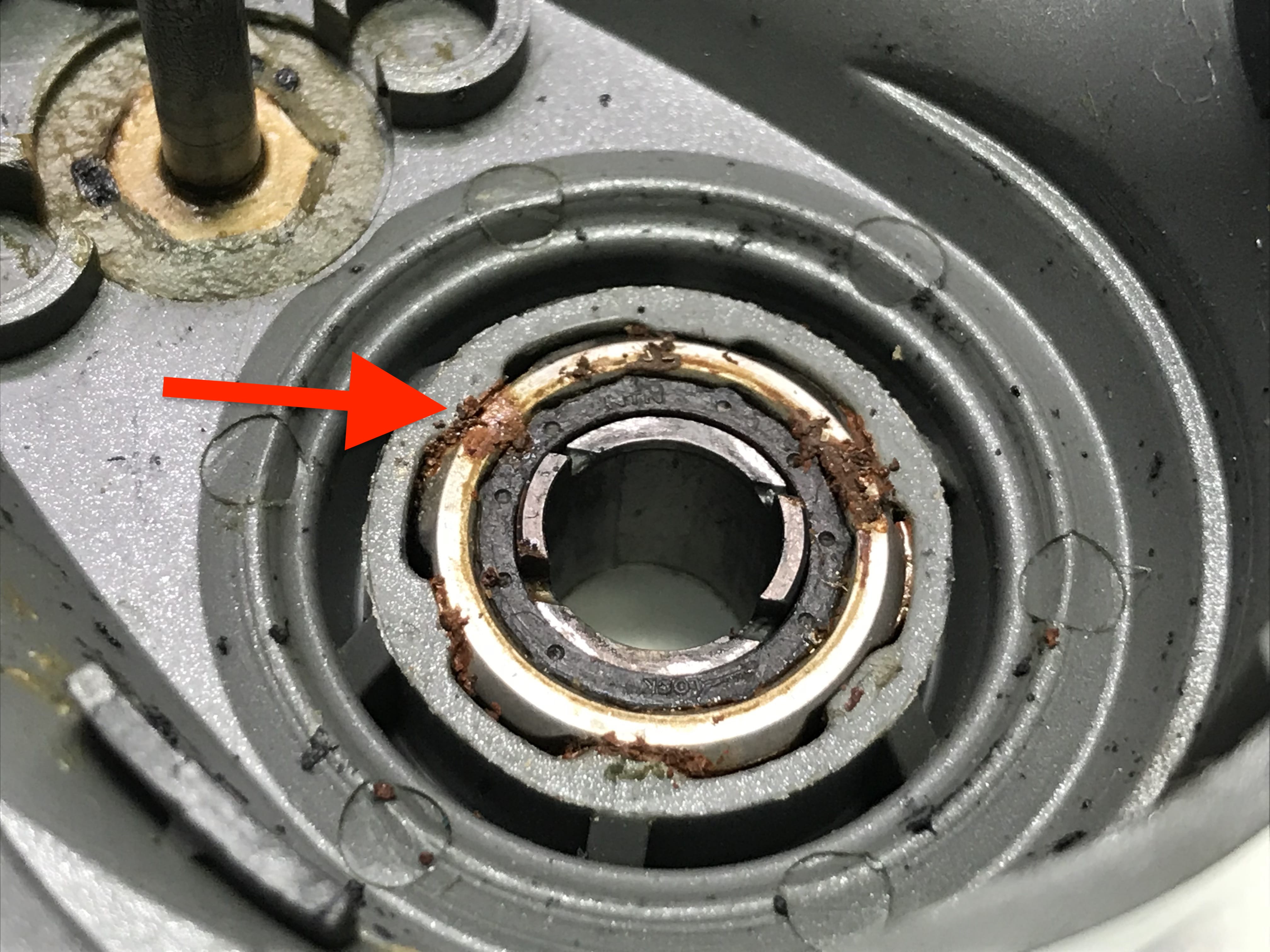

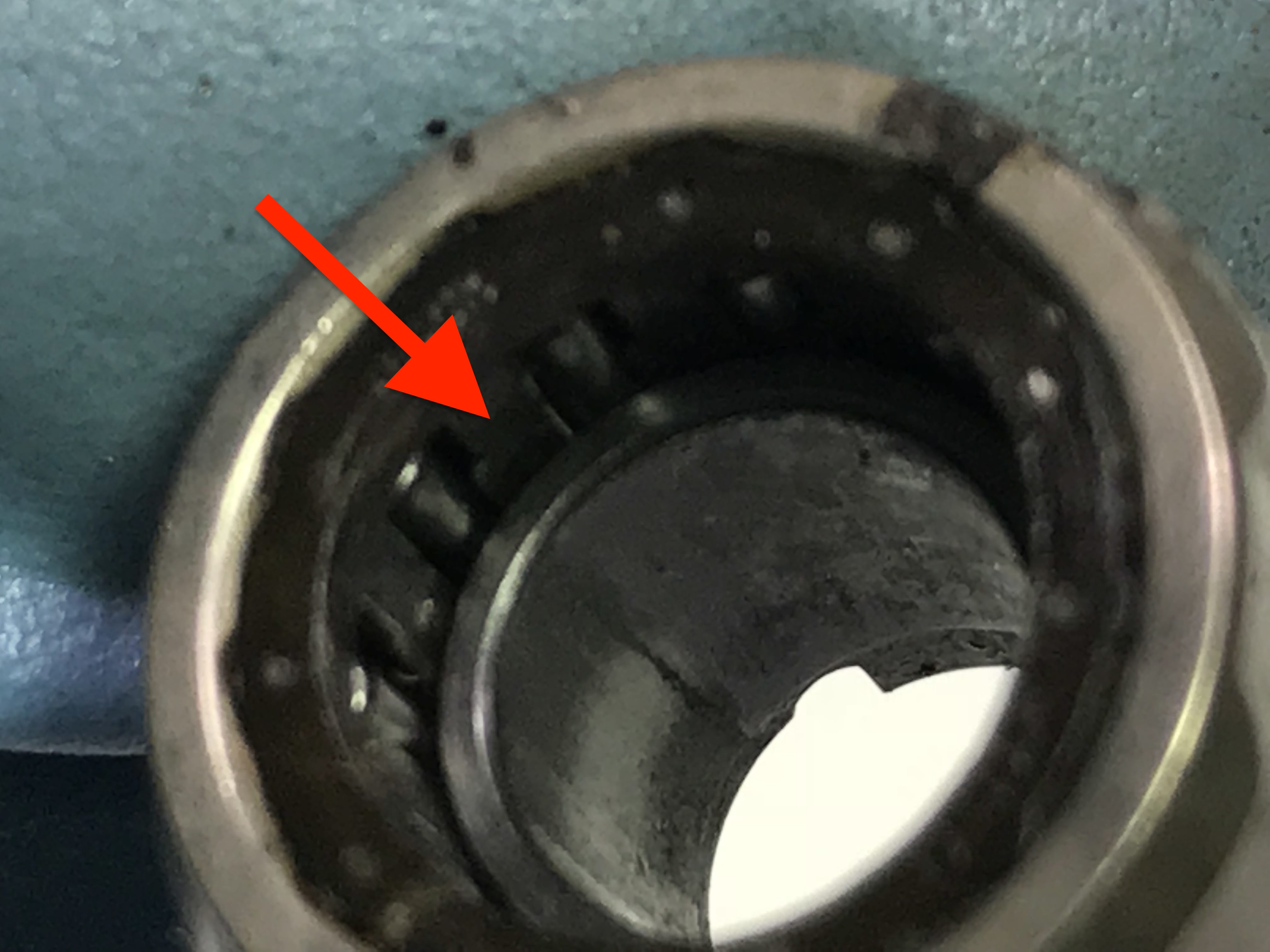

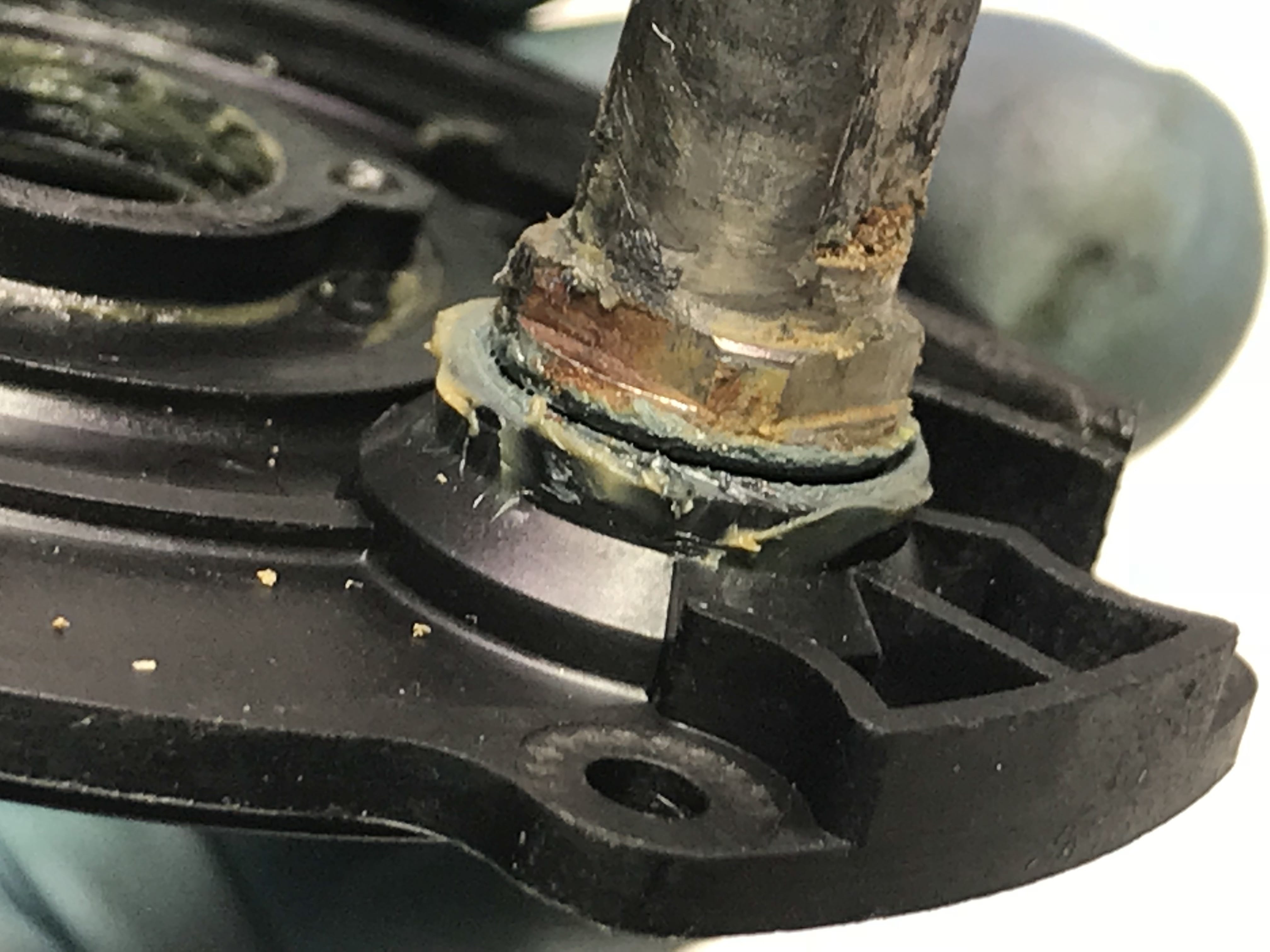

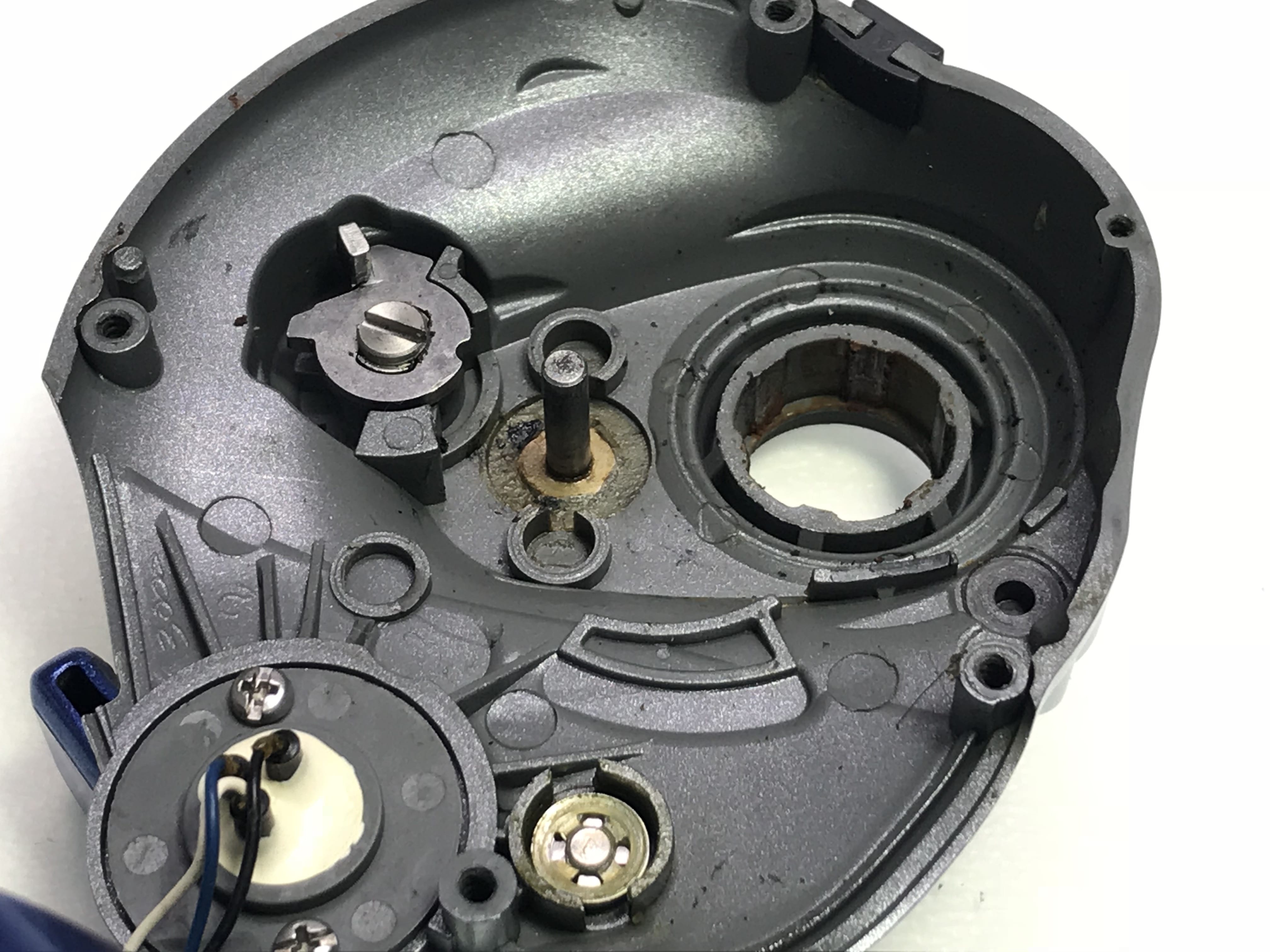

역시 원웨이 녹 과 고착 많이 생겼네요~

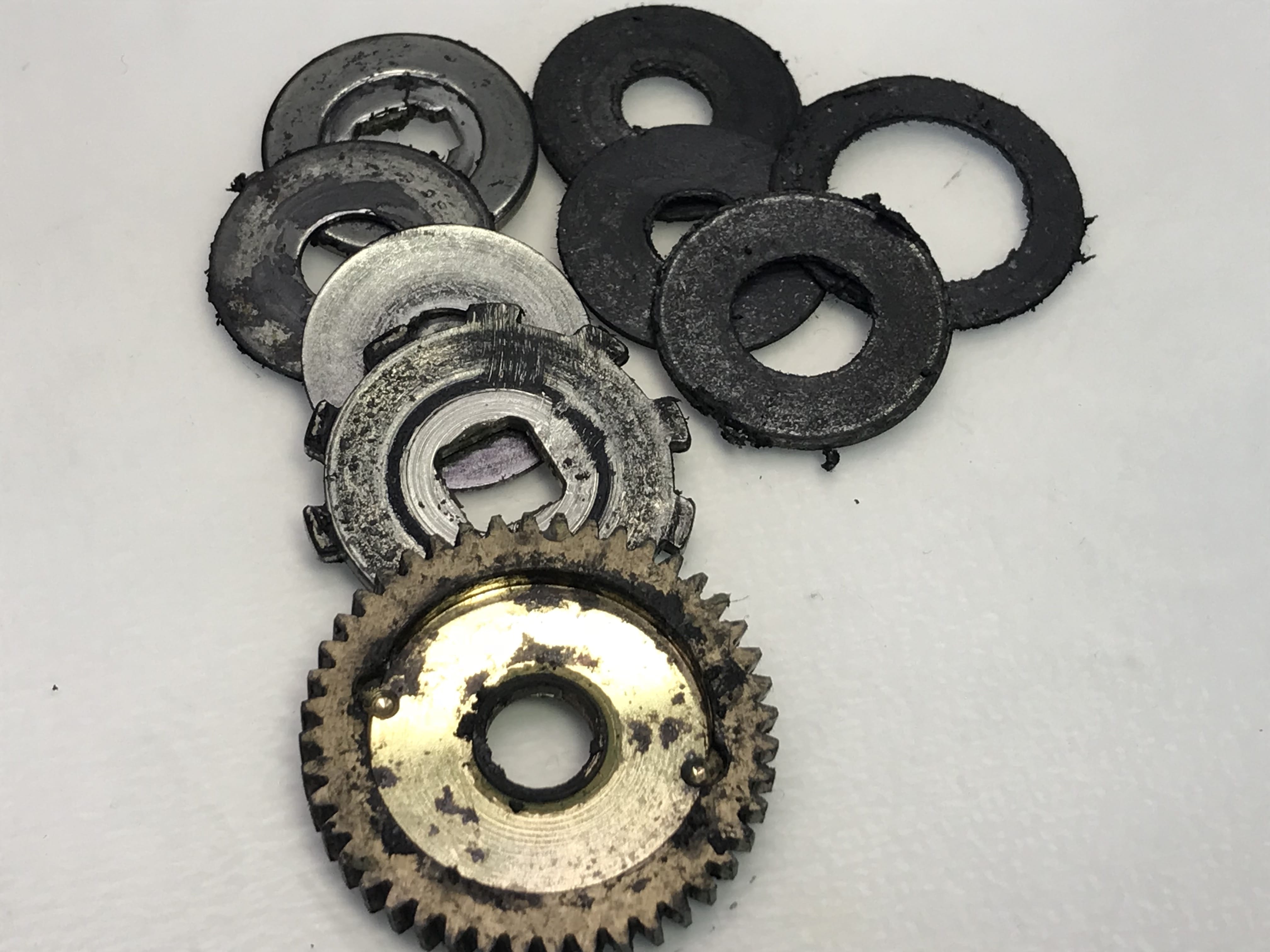

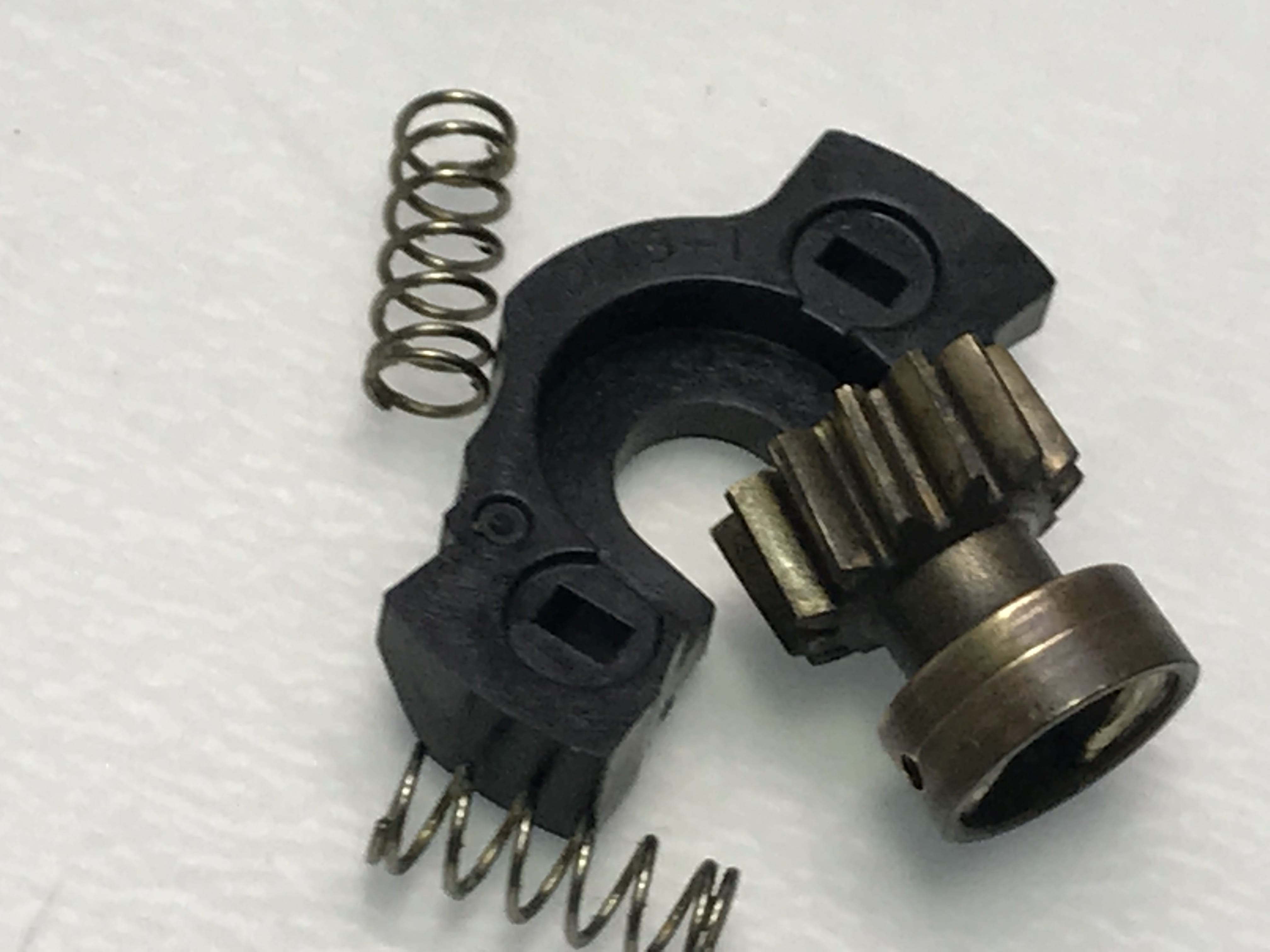

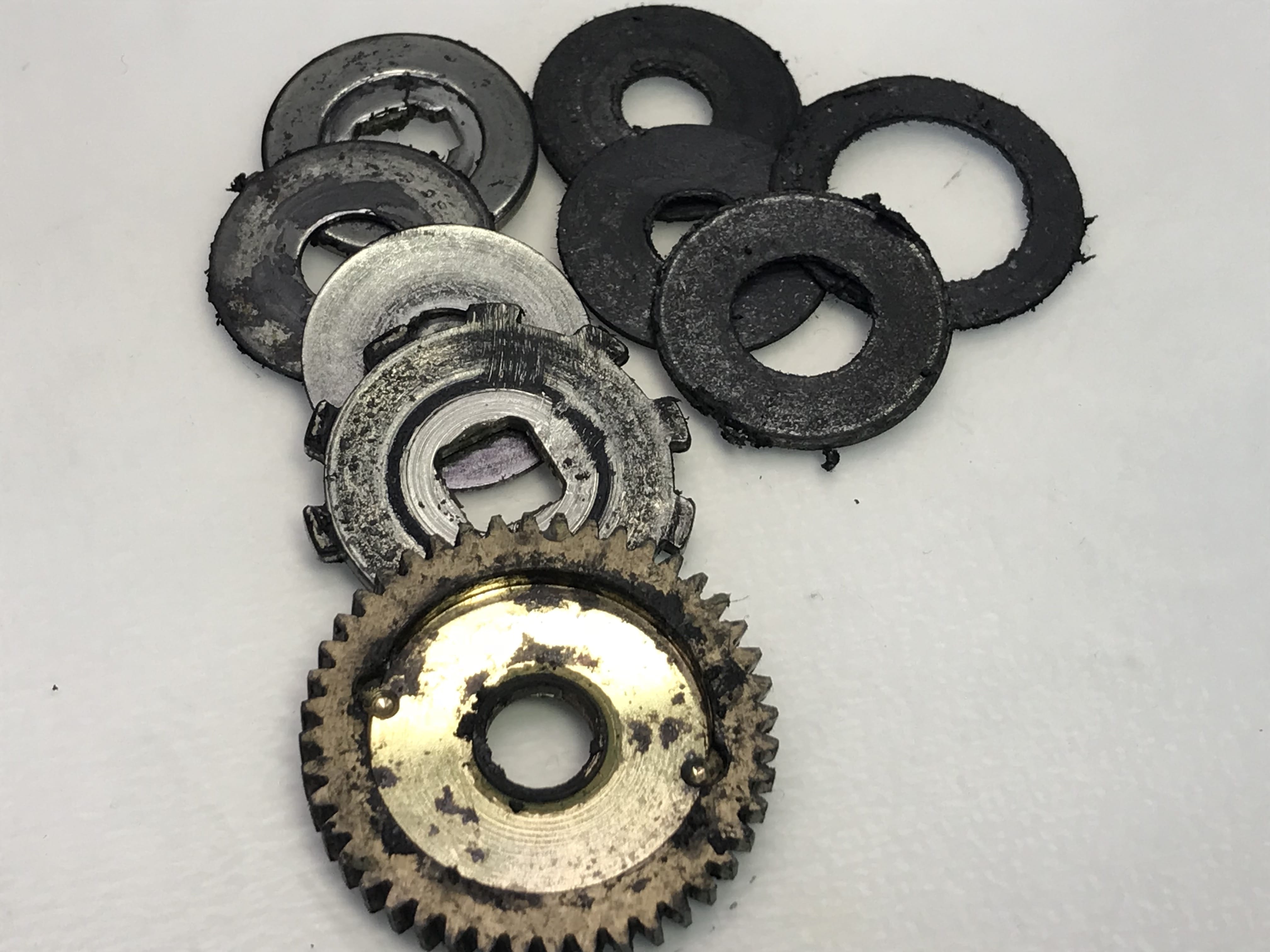

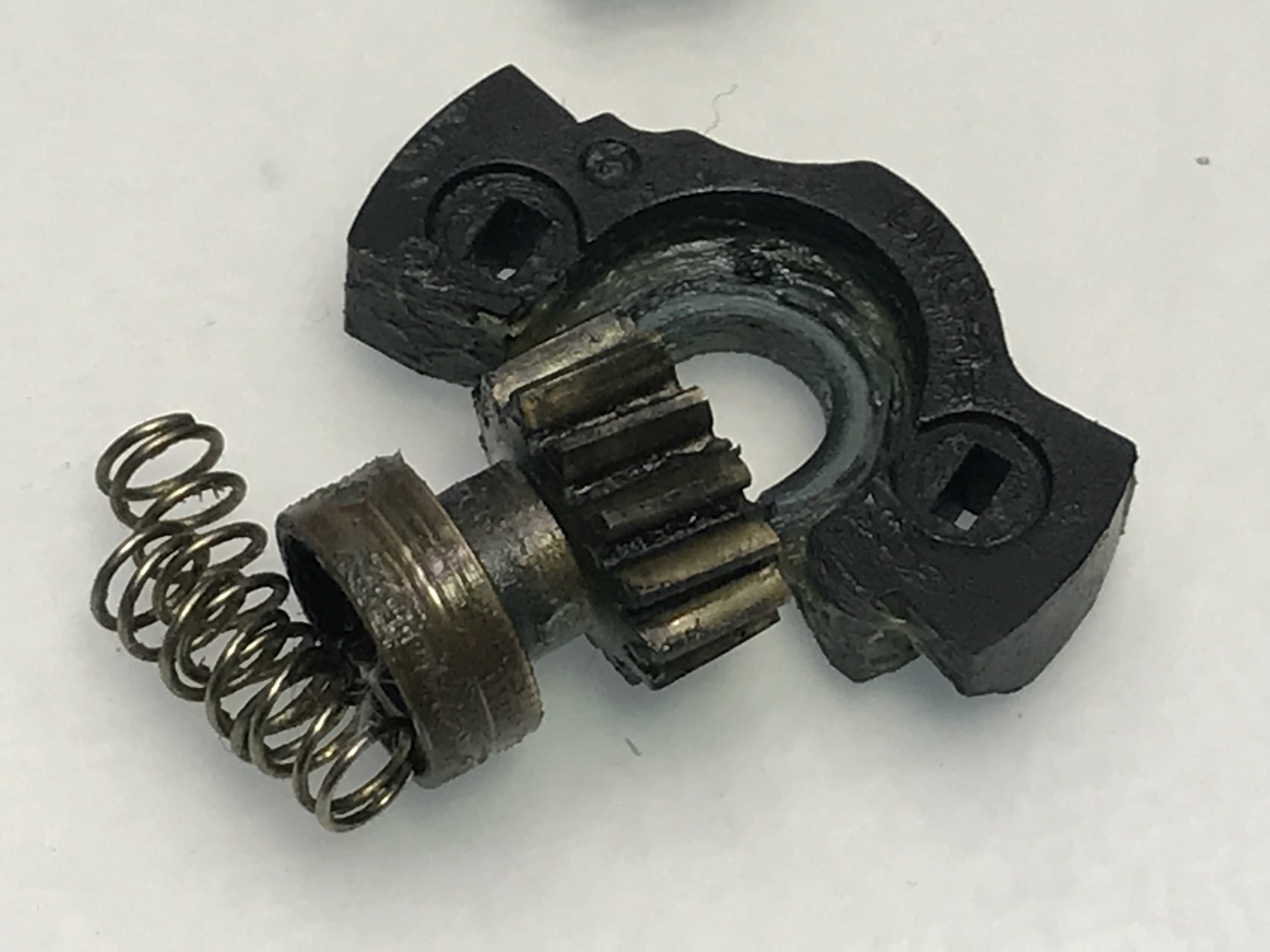

일단 드라이브기어 피니언기어 분해 합니다.

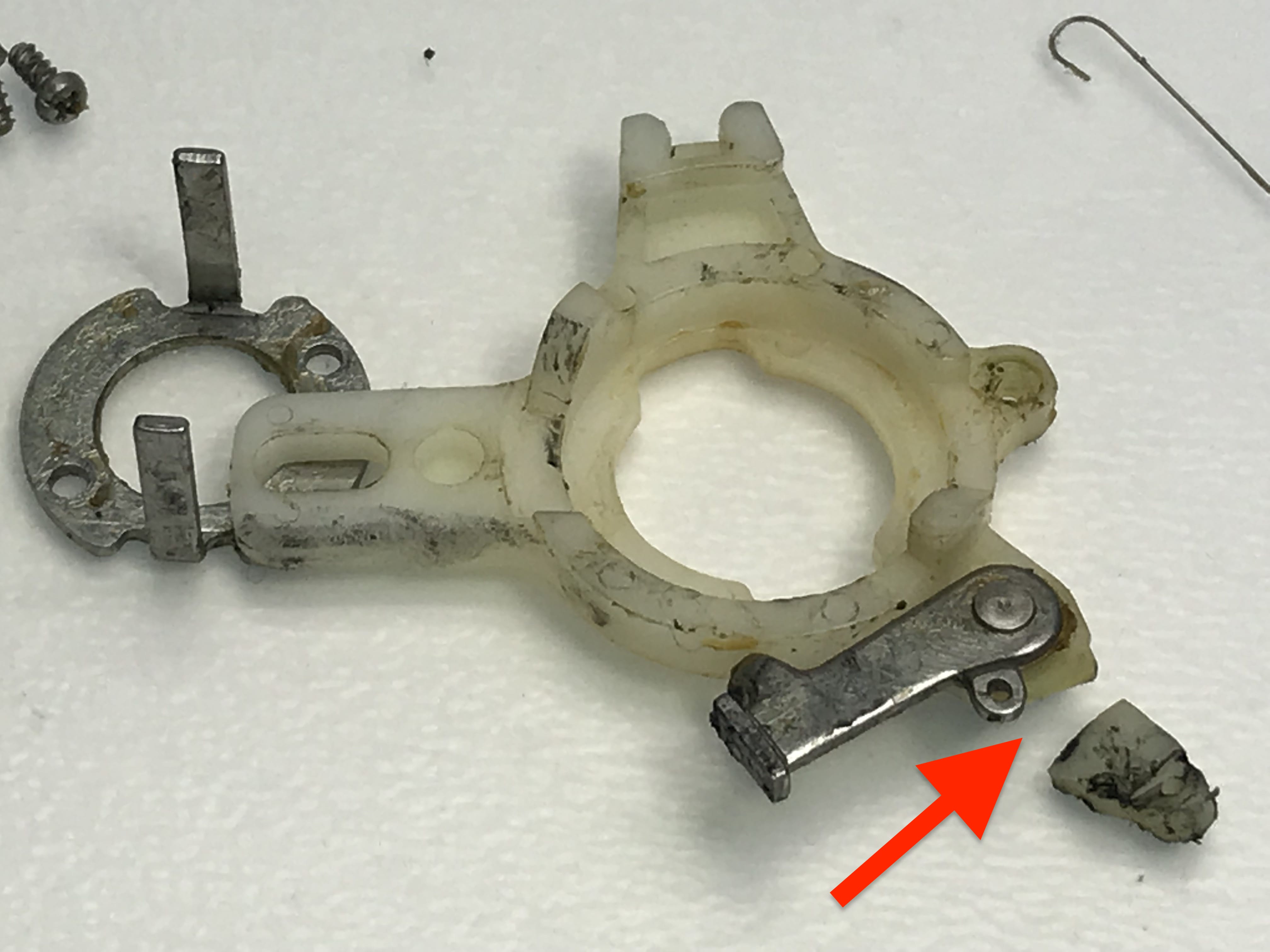

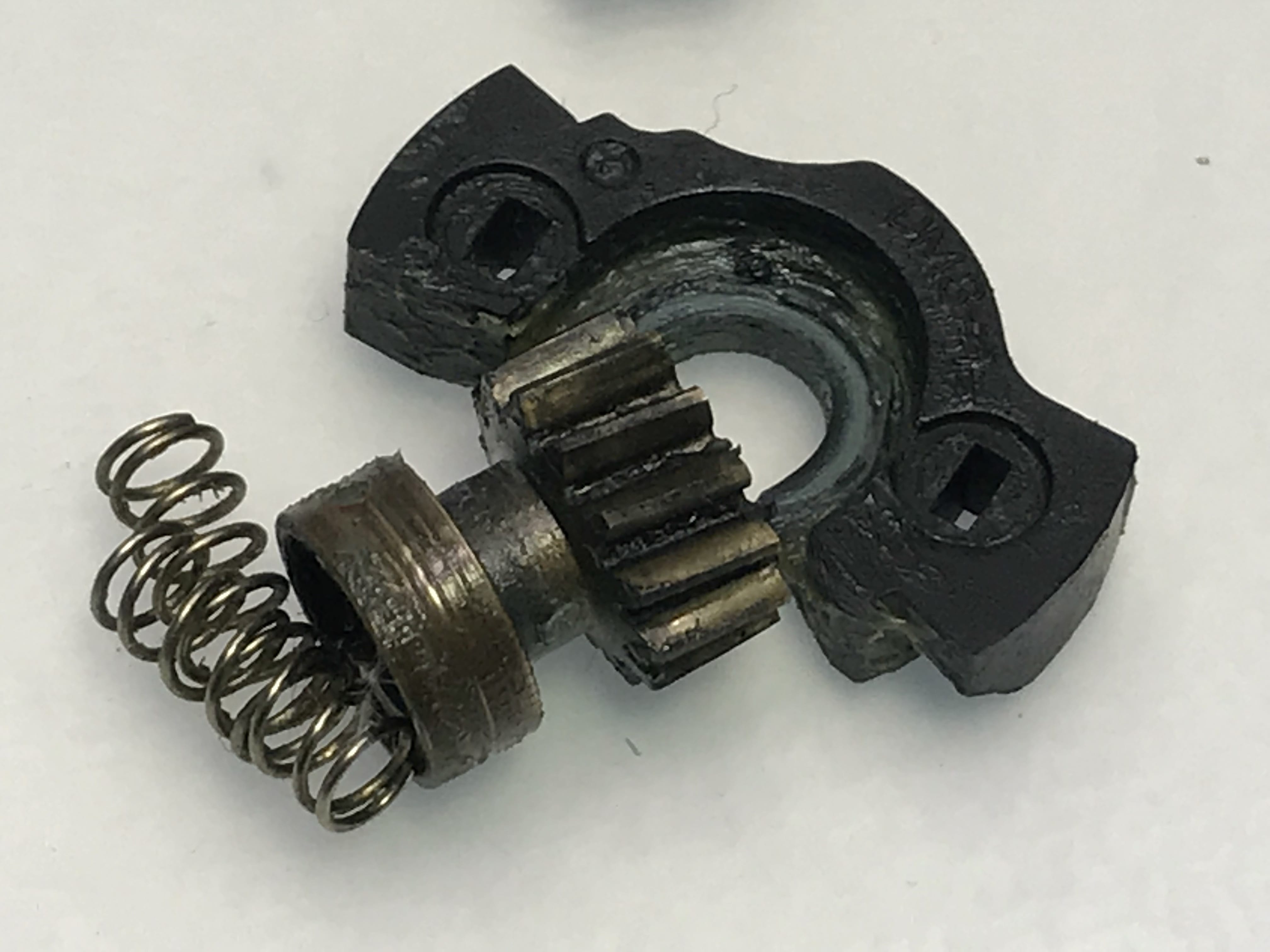

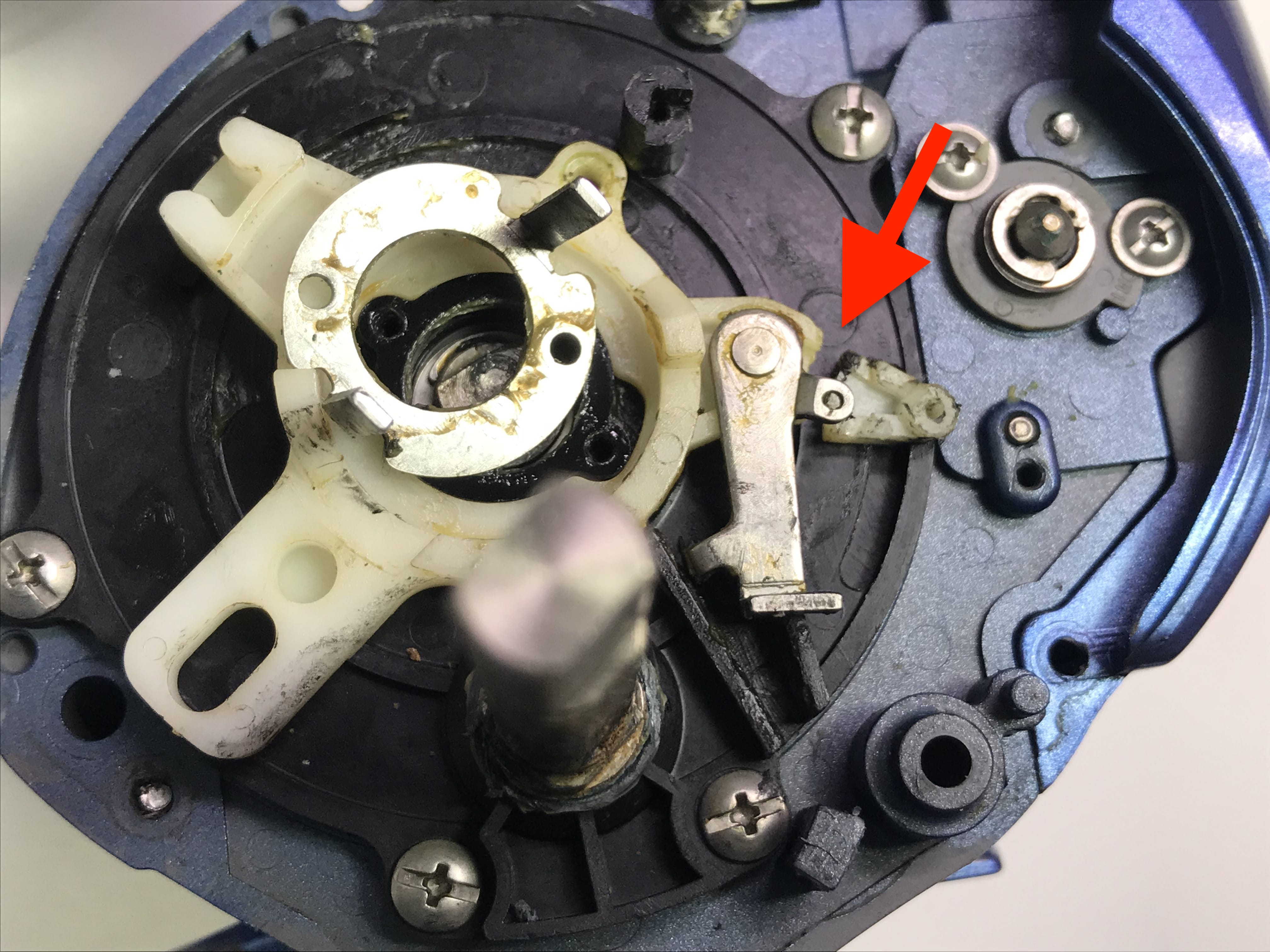

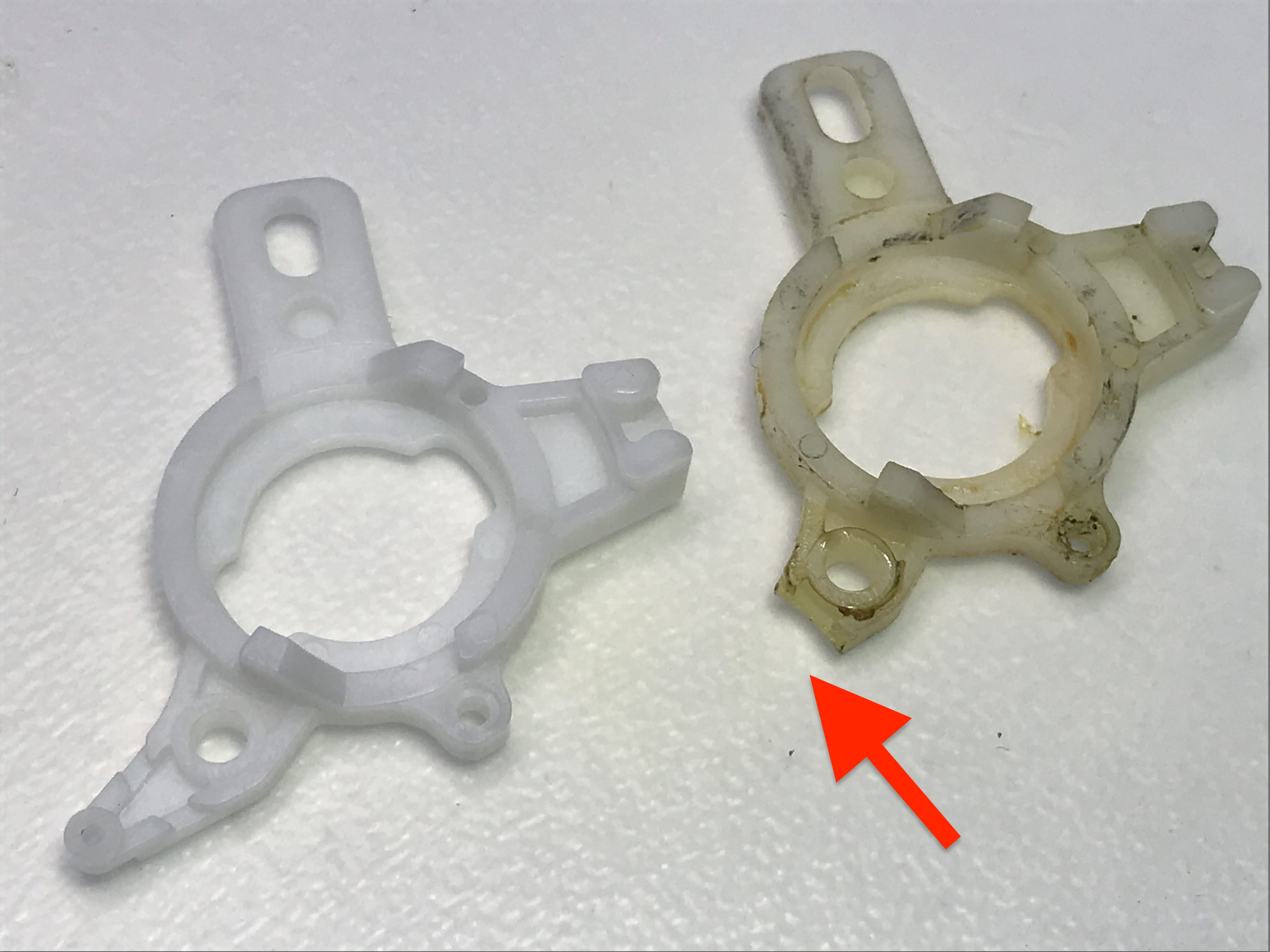

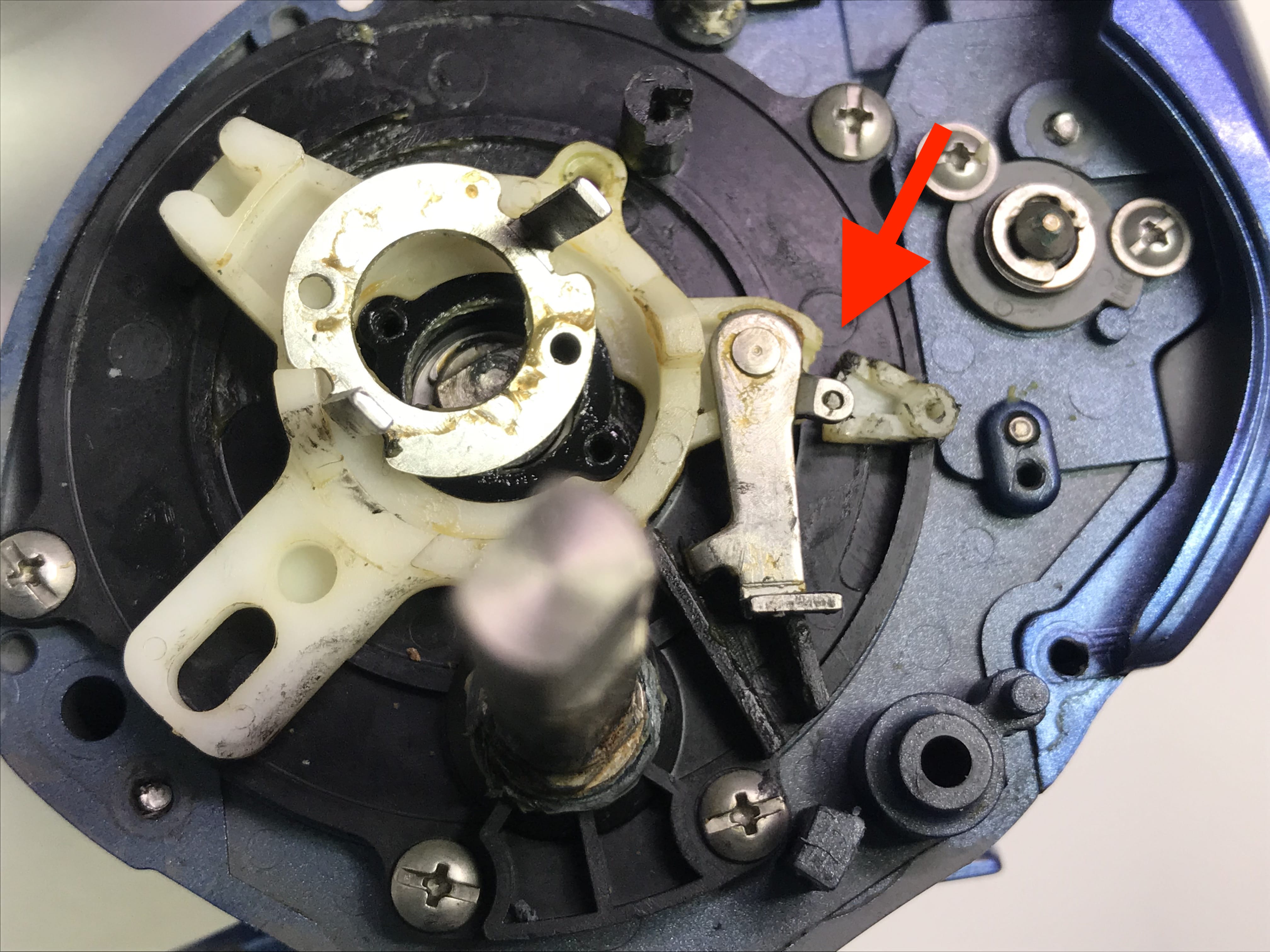

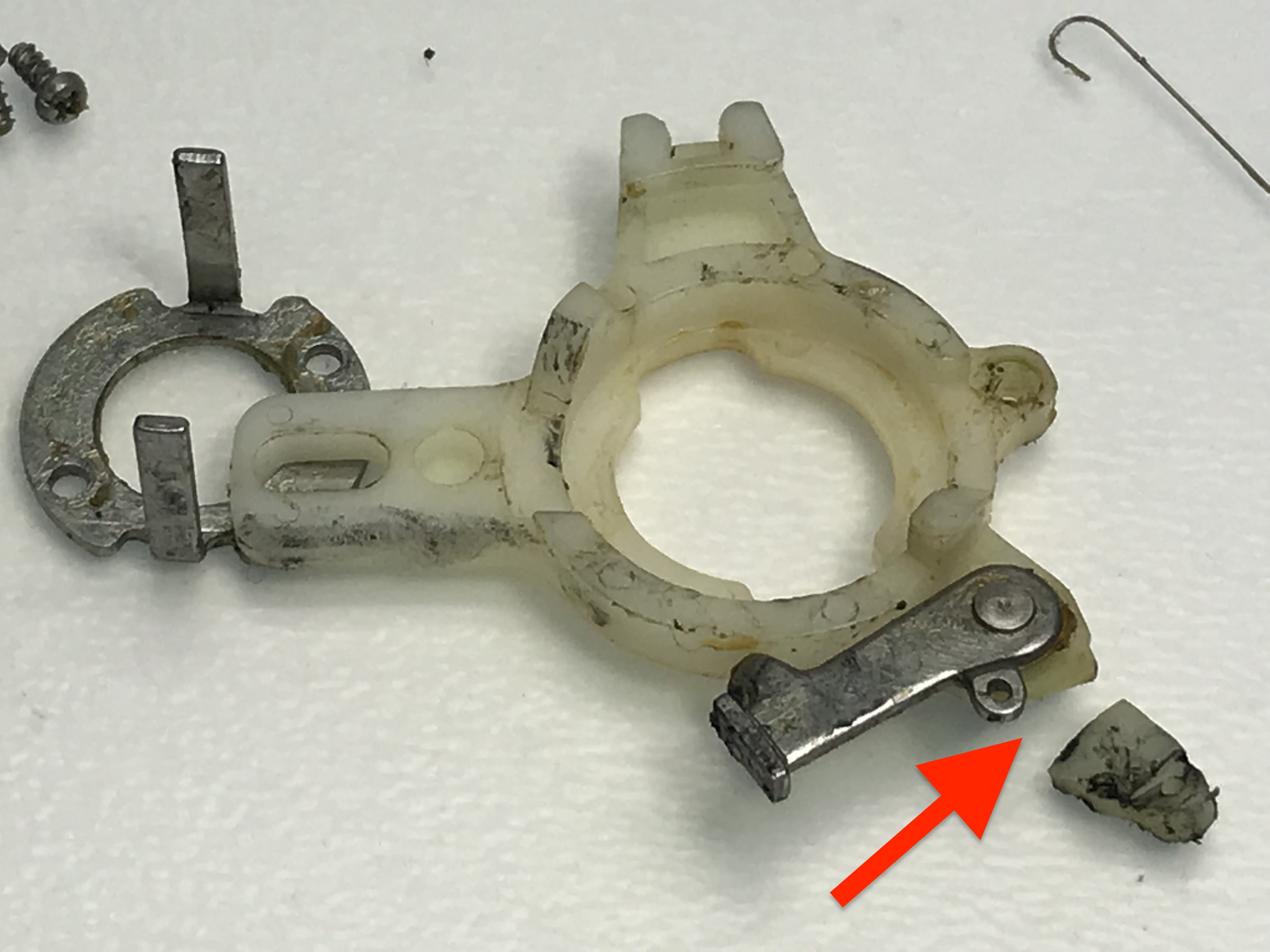

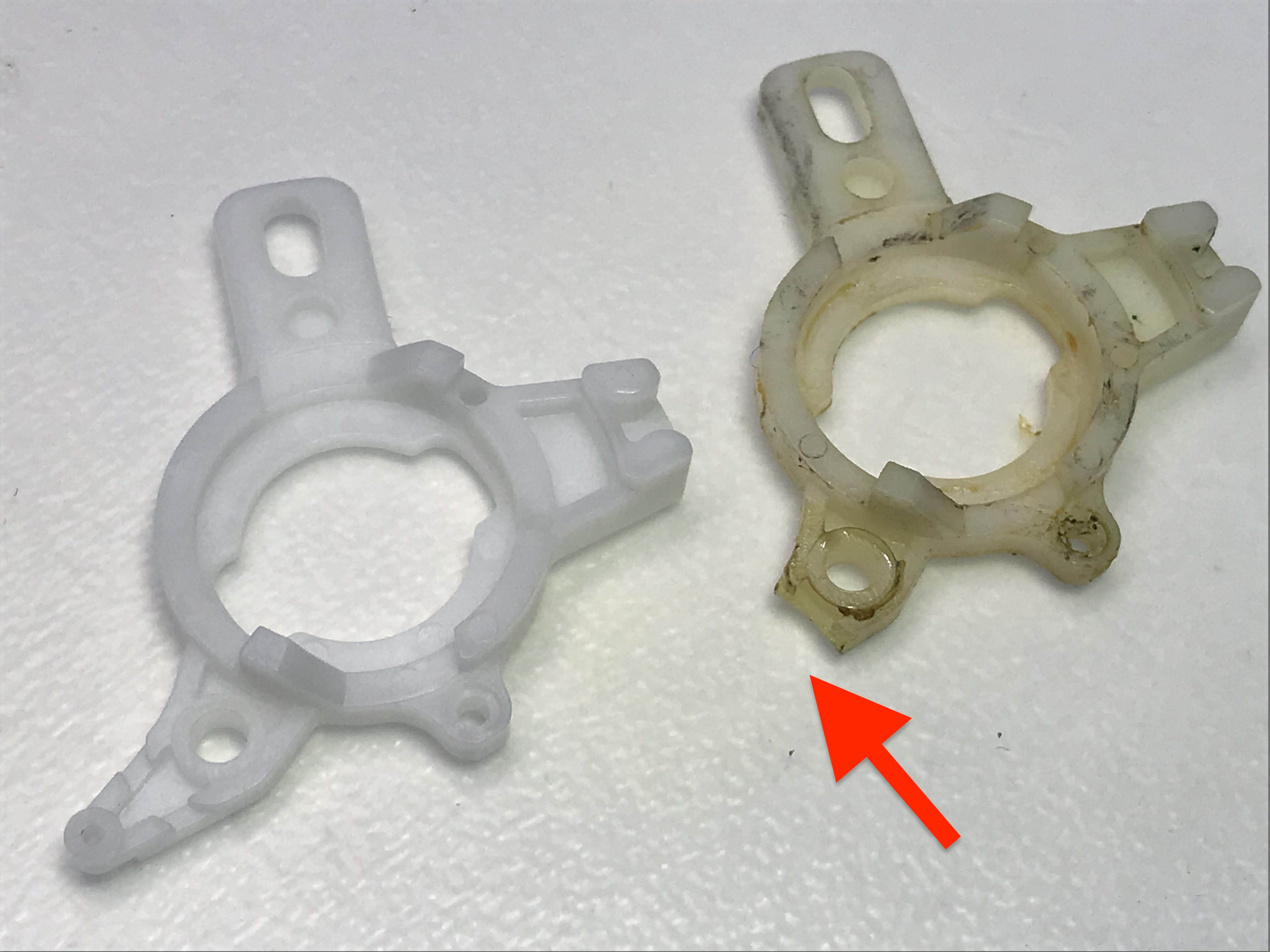

문제의 클러치레버 밀어주는 부속 부러졌습니다.

전동환 3000H 잘 부러저서 많이 입고 합니다.

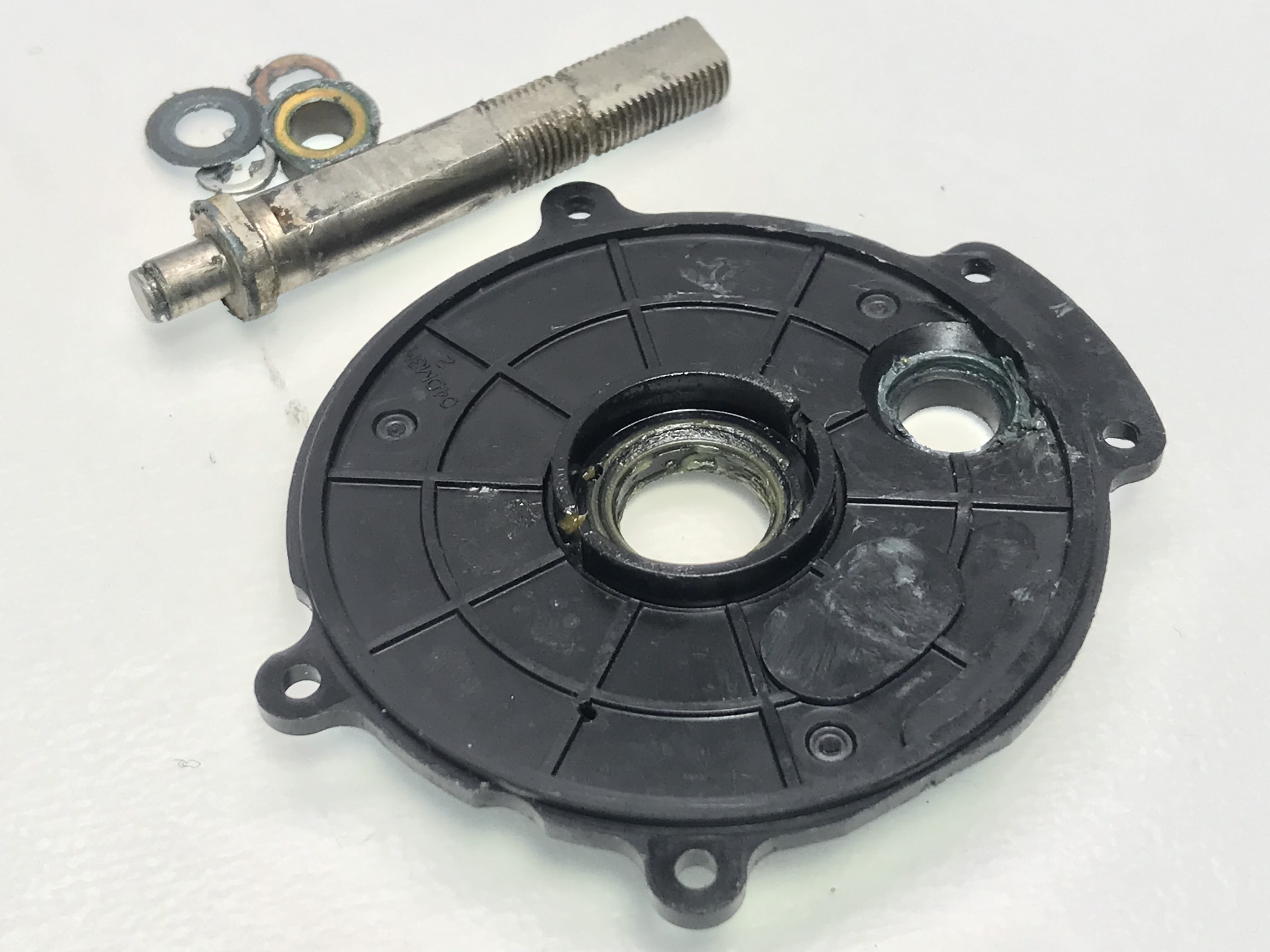

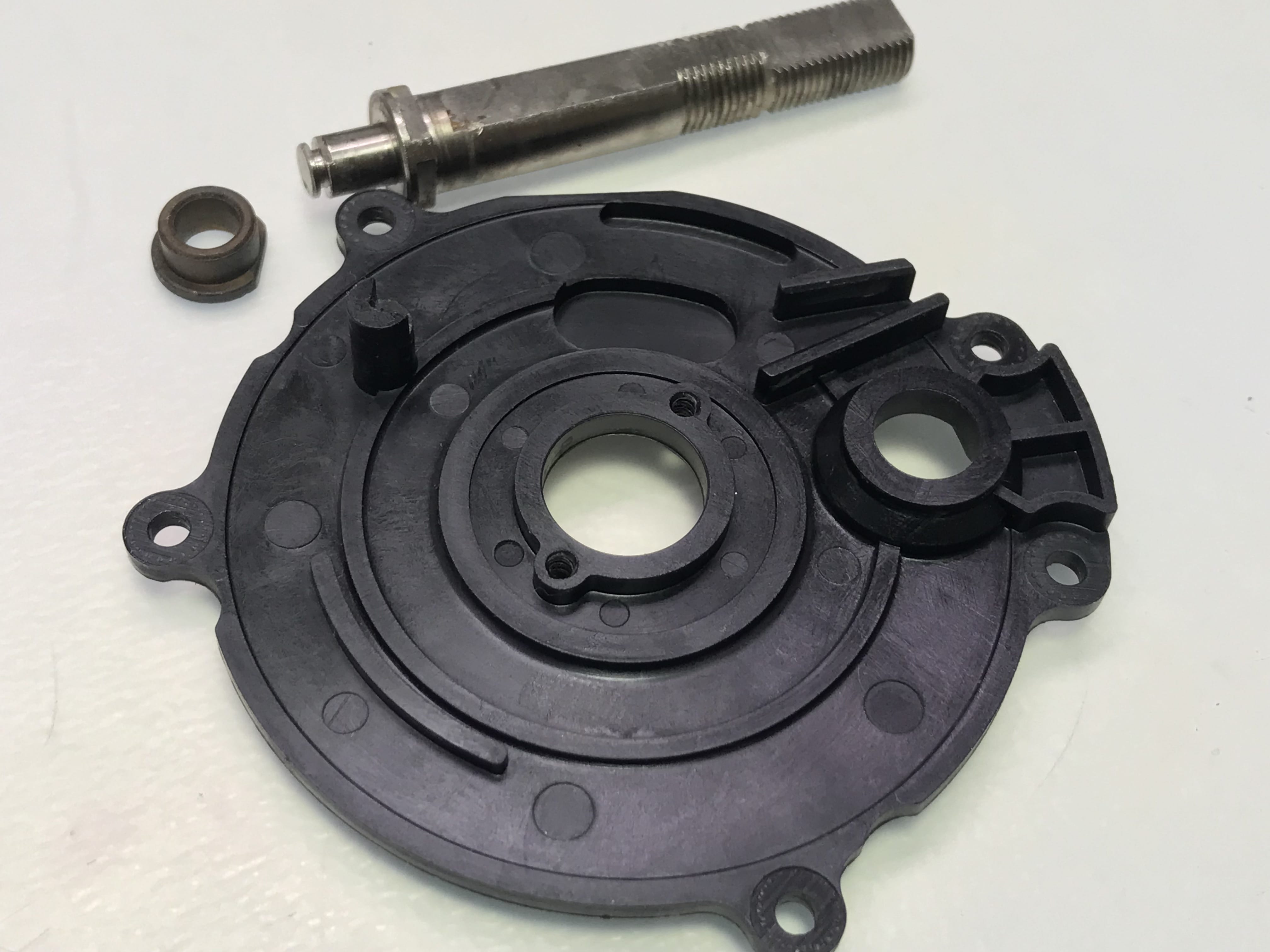

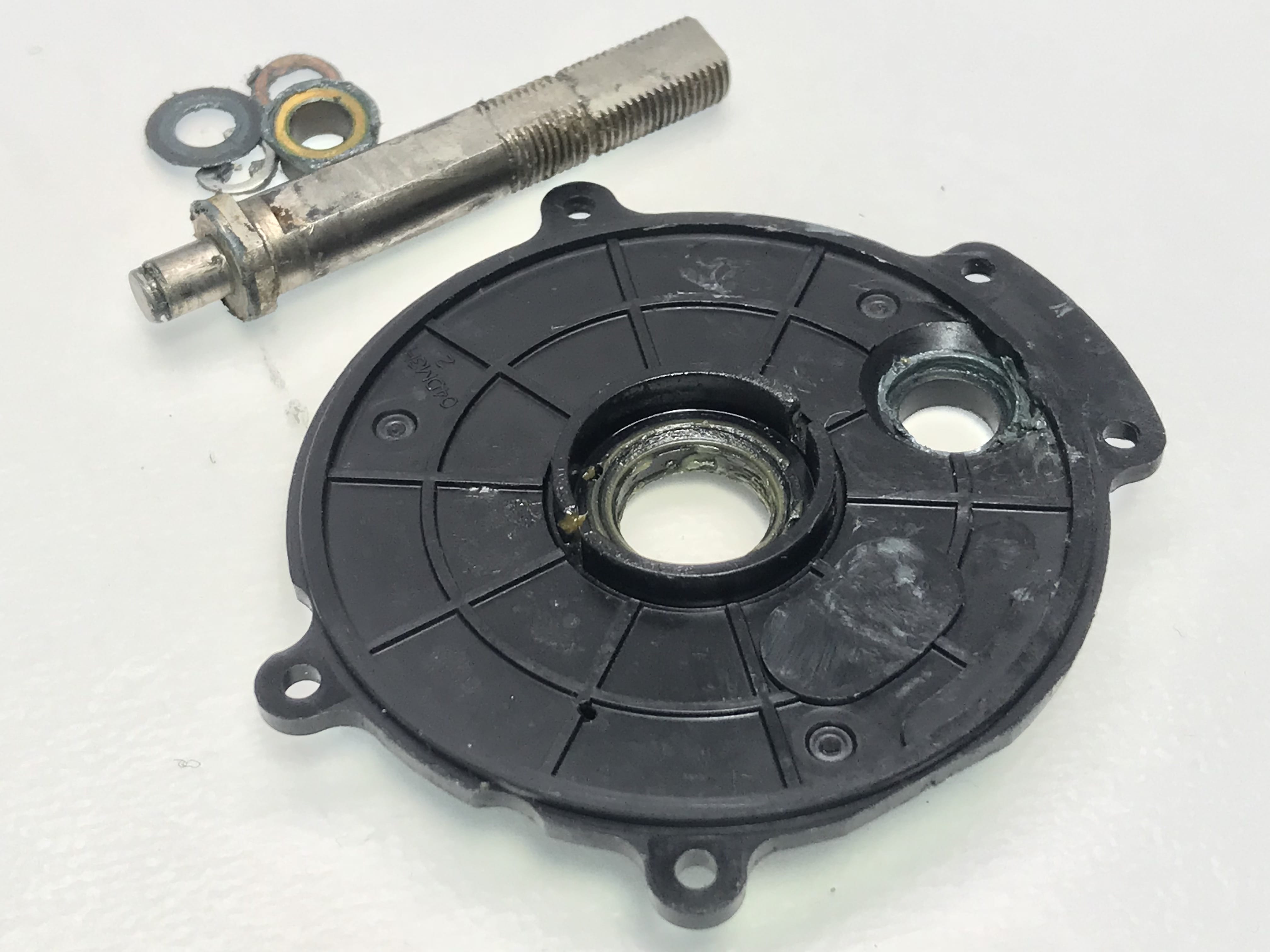

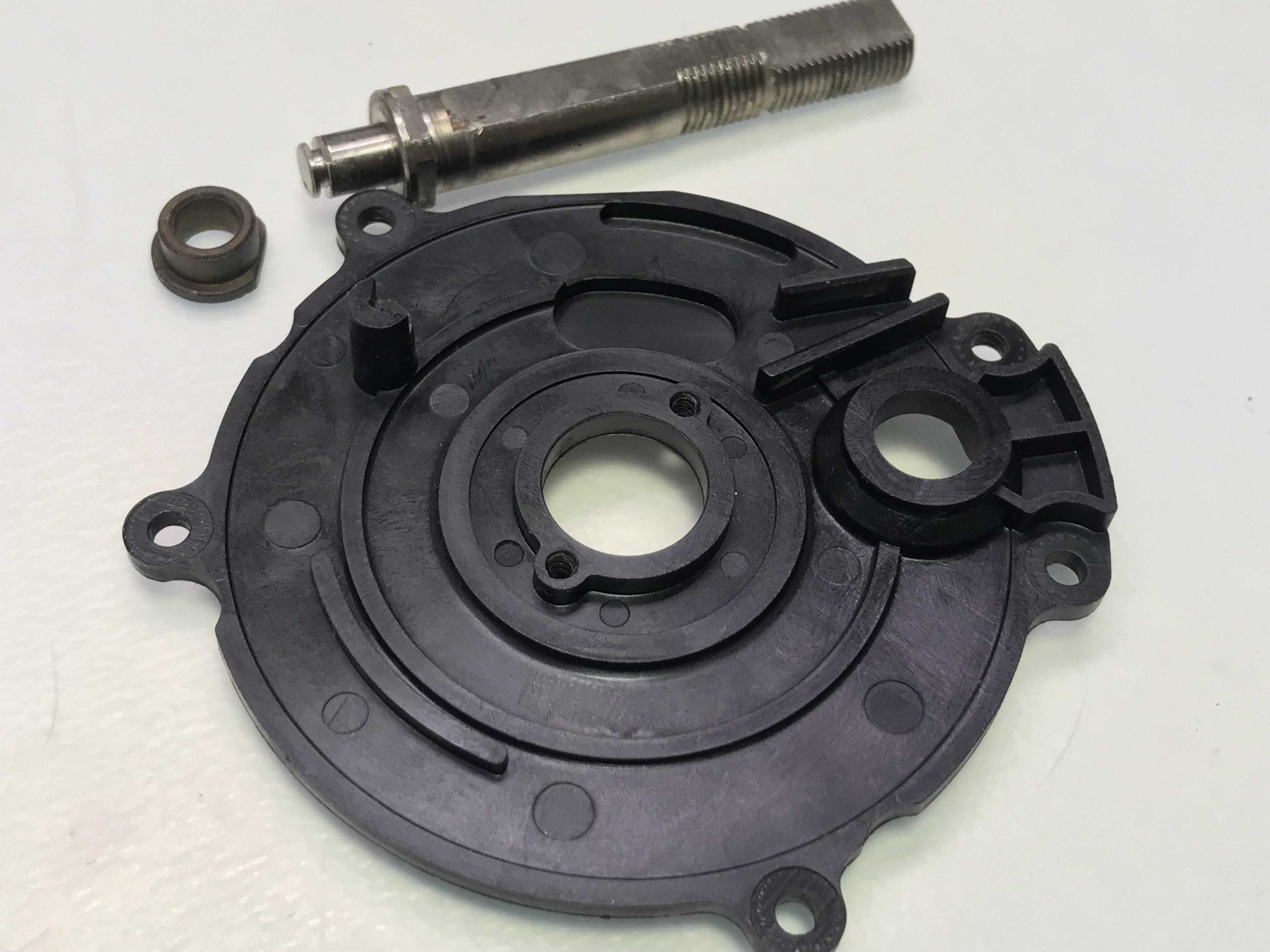

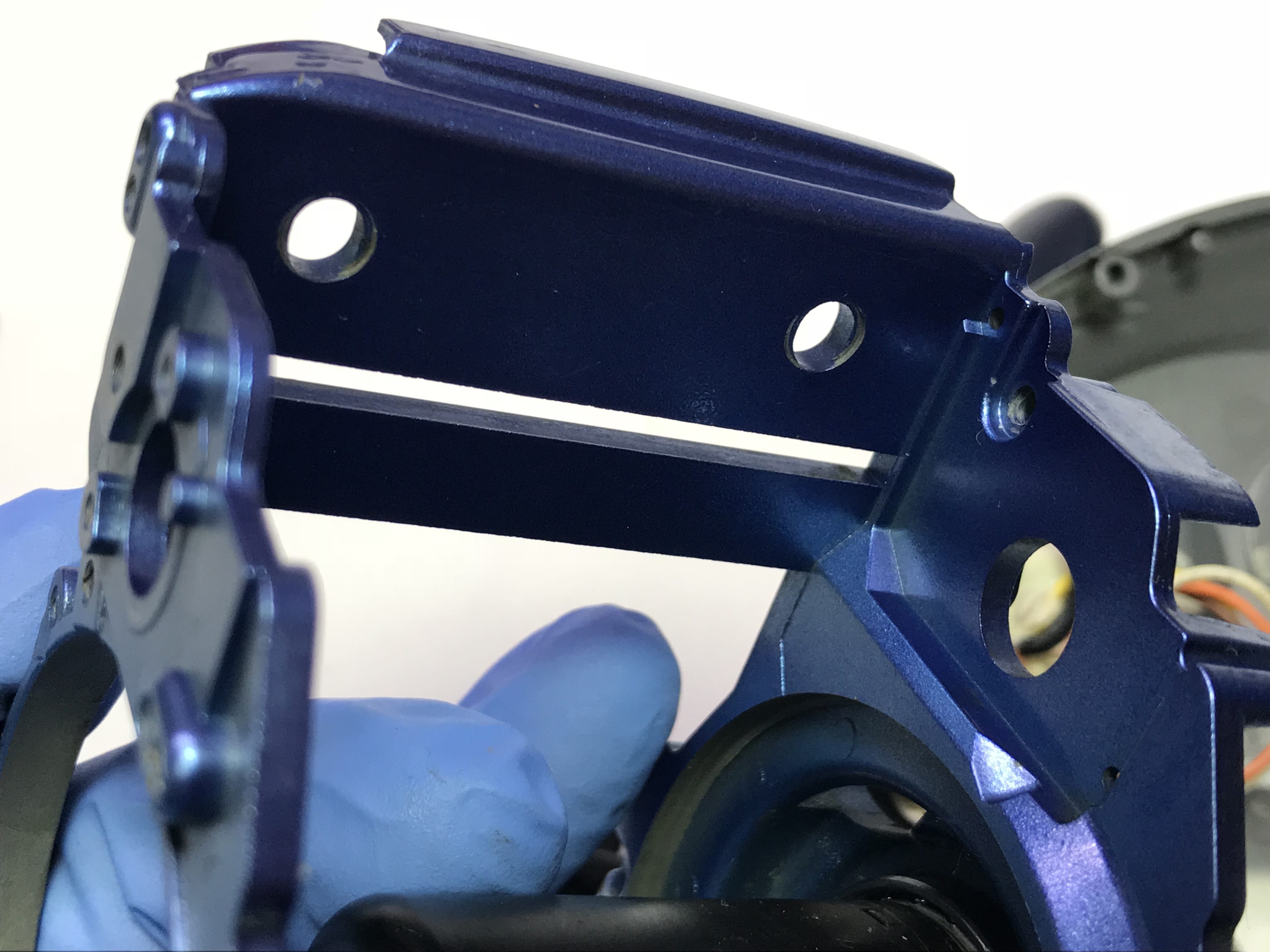

샤프트 축과 스풀커버와 분리합니다.

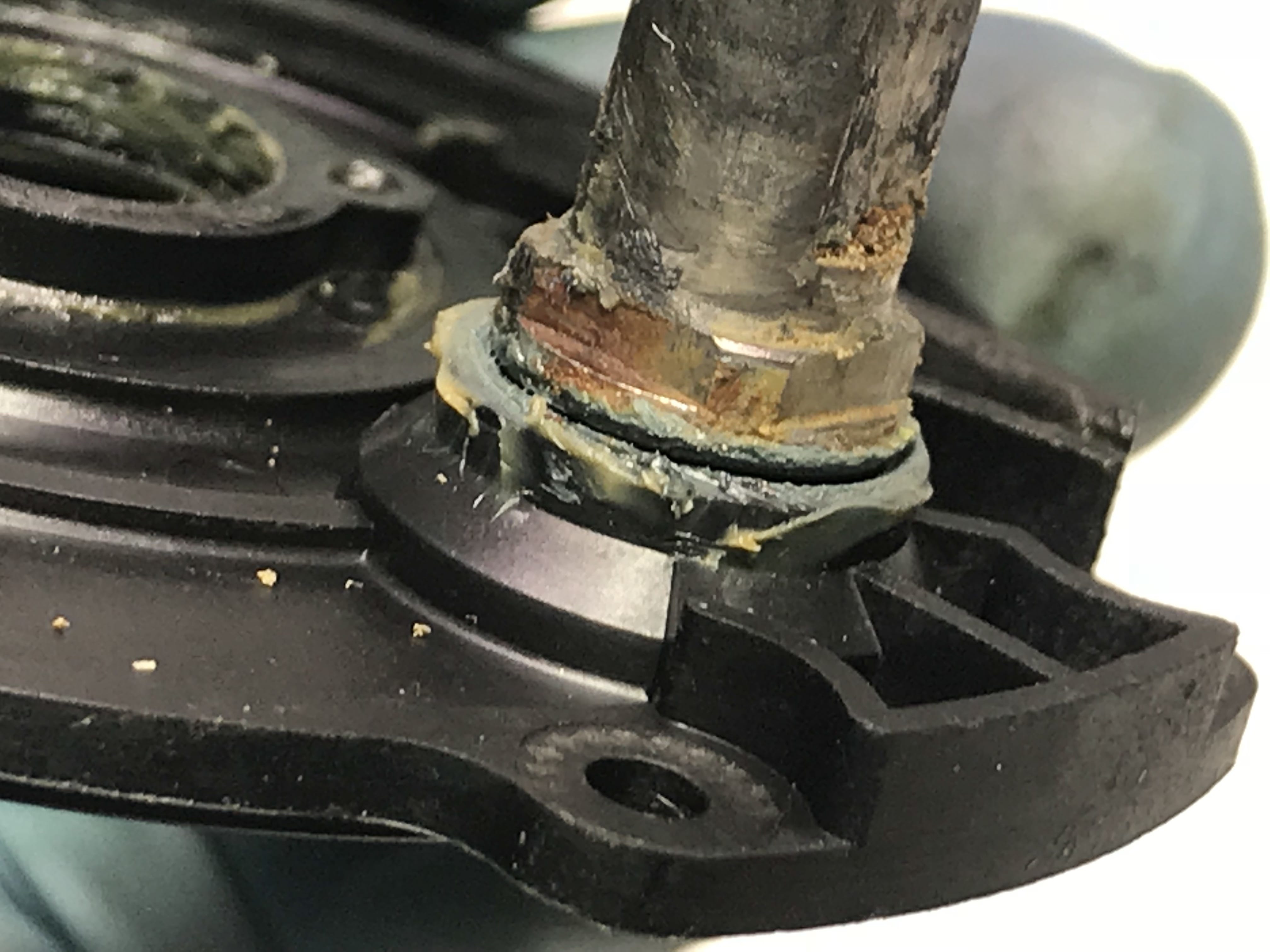

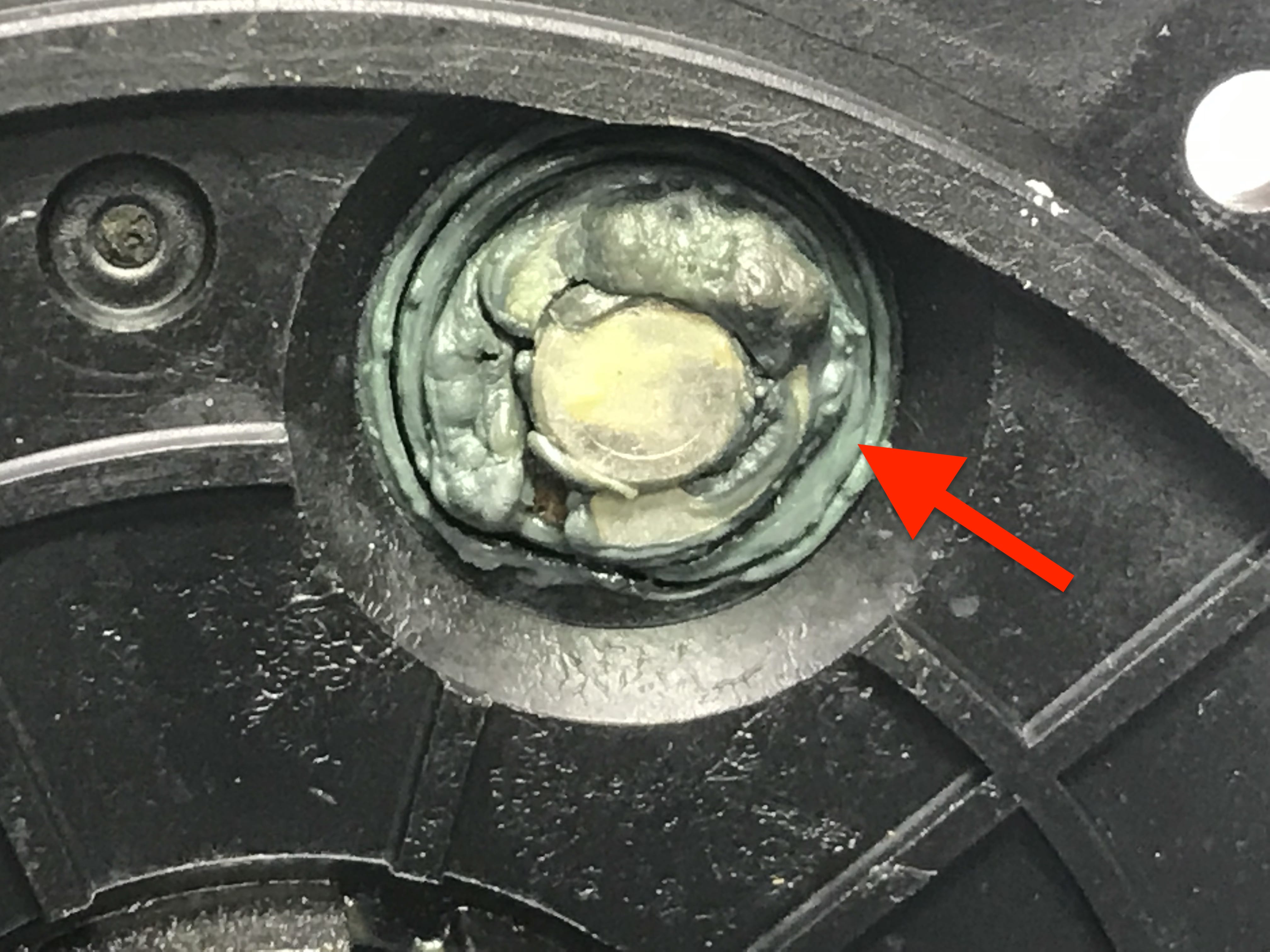

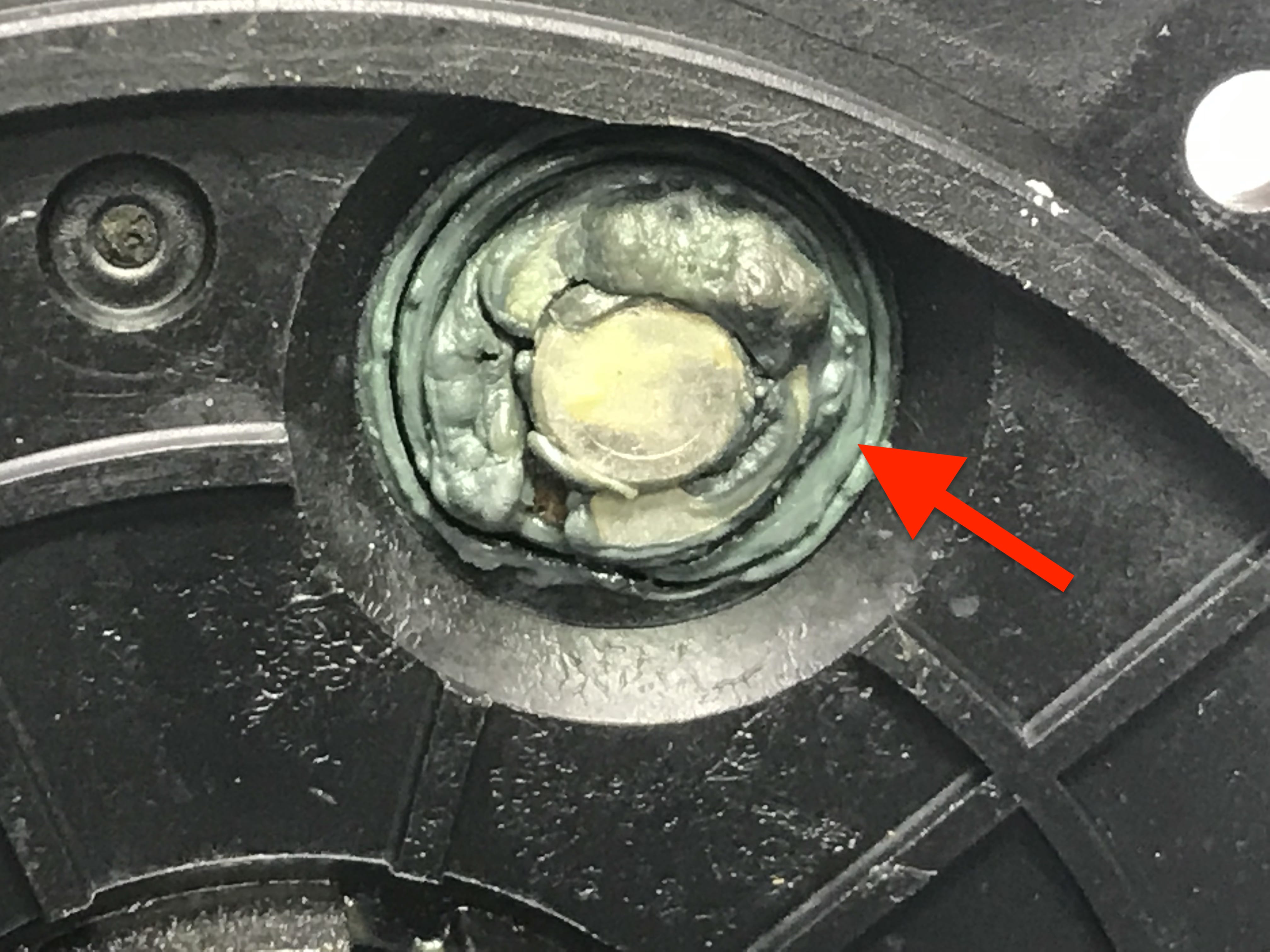

구리스와 바닷물 뒤셖여서 오염있네요.

스풀전부 분해합니다.

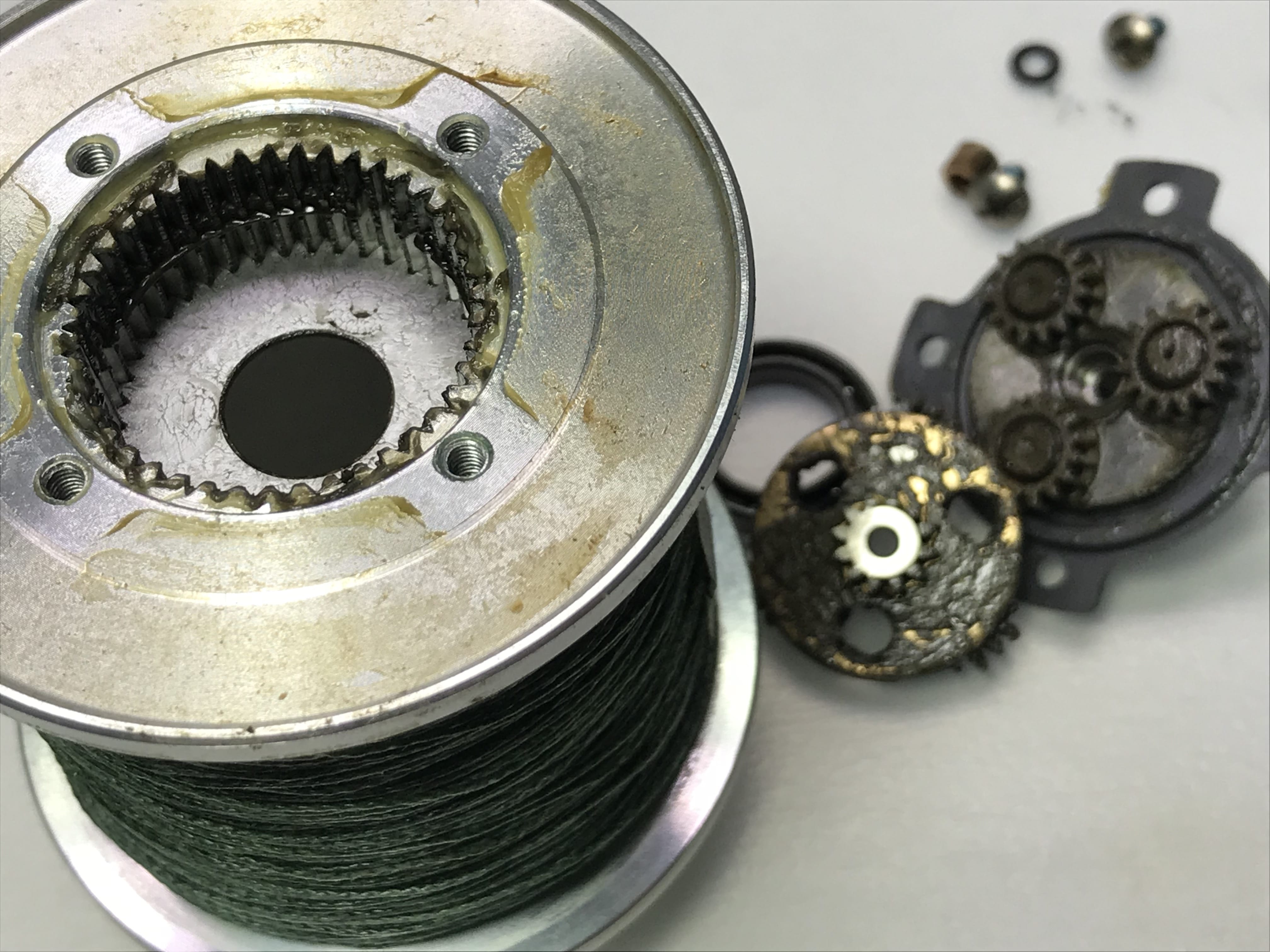

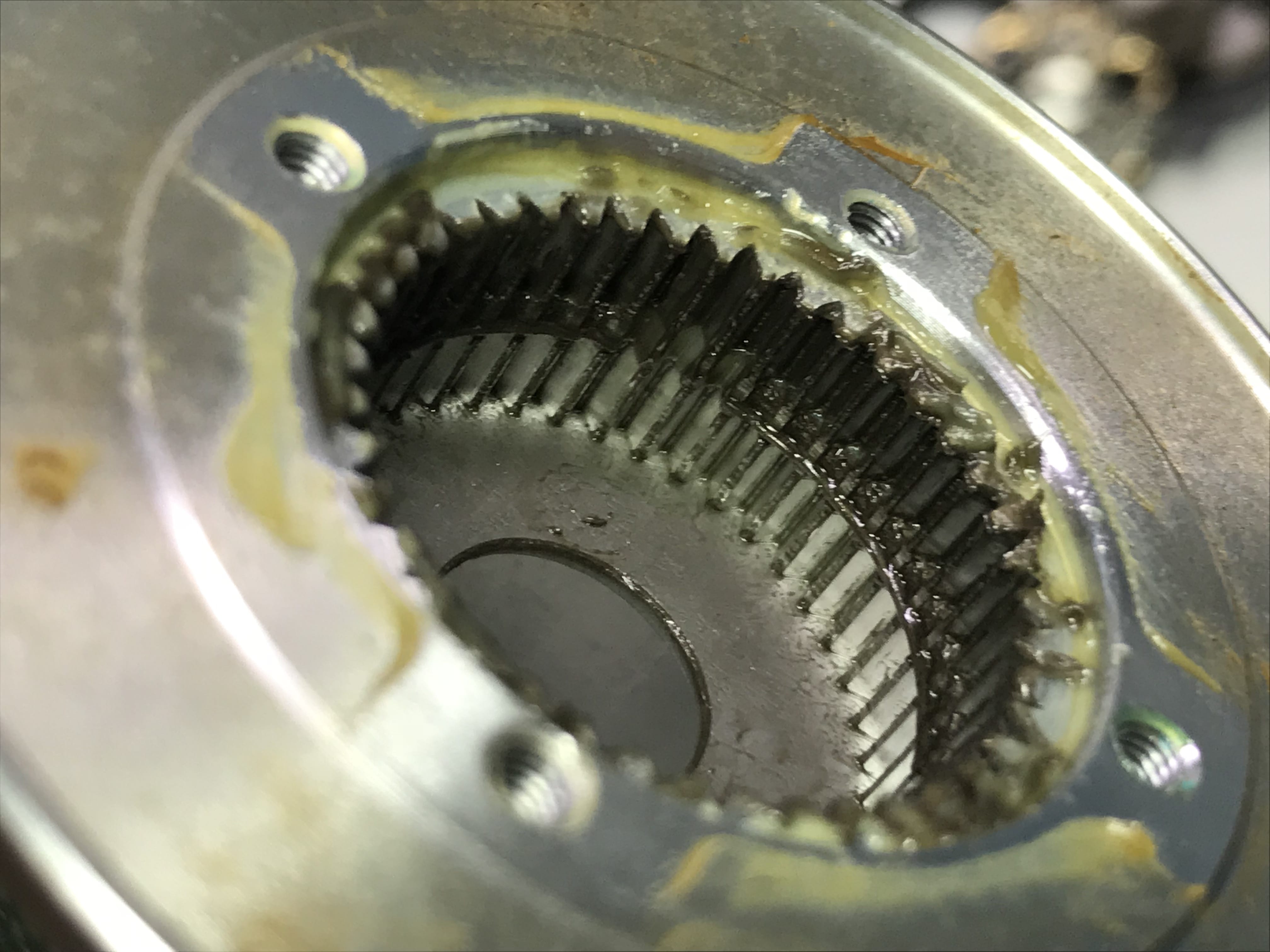

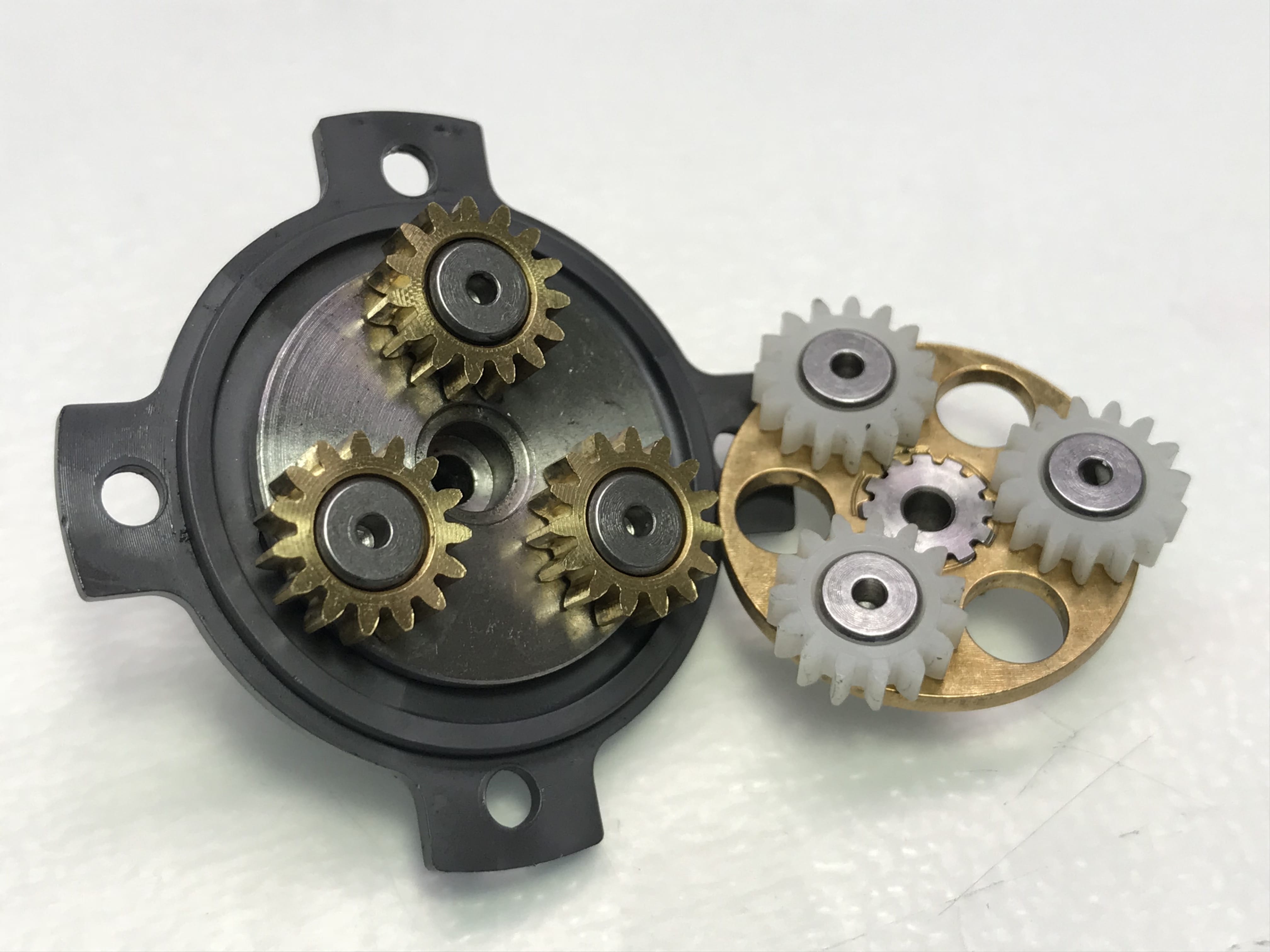

감속기어와 내부 상태는 양호합니다.

웜기어쪽도 이정도면 양호한 편이구요~

시마노 전동환 3000H 전부 분해 완료 후 사진 찍습니다.

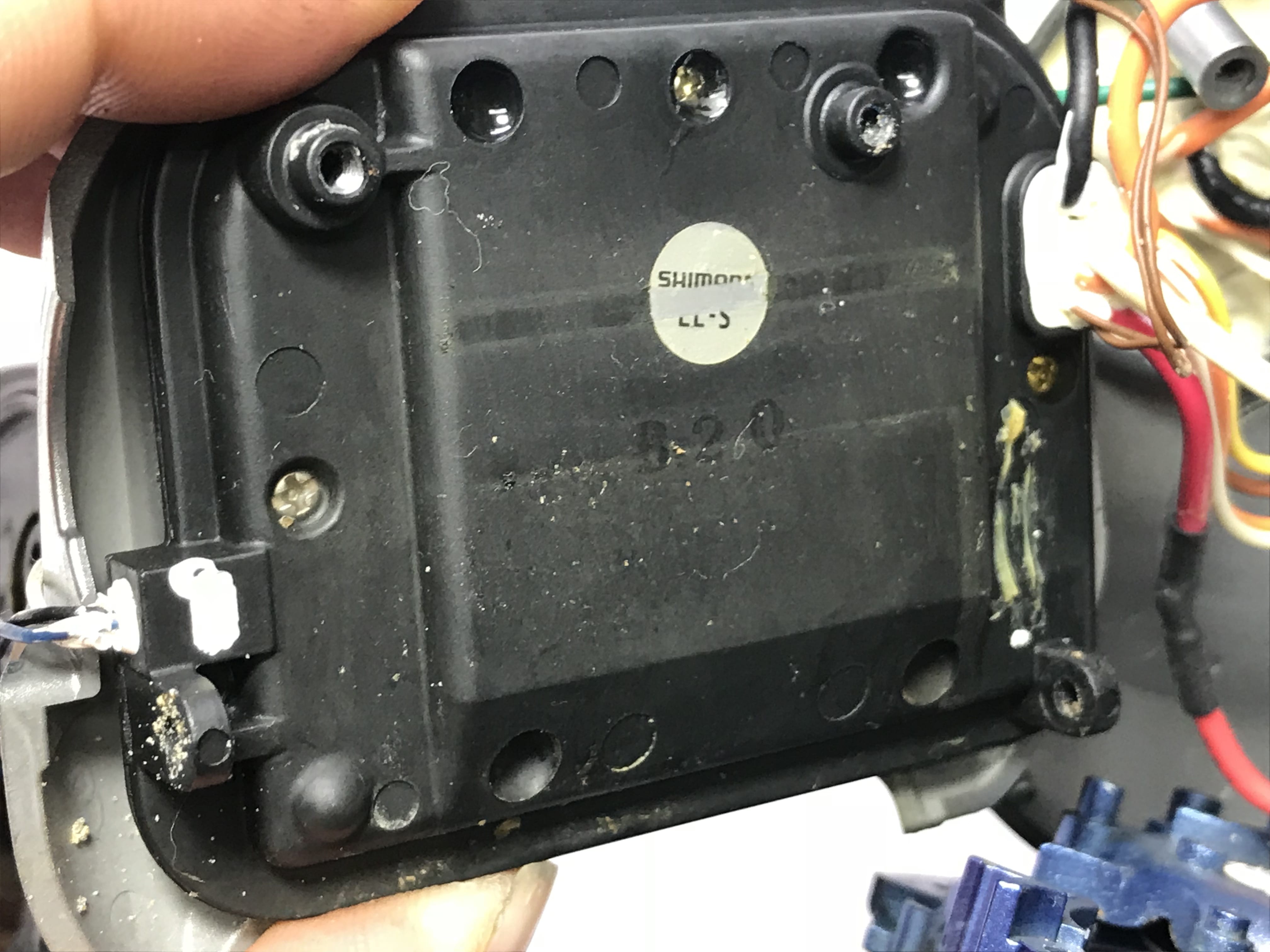

저는 많이 봐서 아는대요 모터 한번 교체 하셨거나 개봉하셨네요.

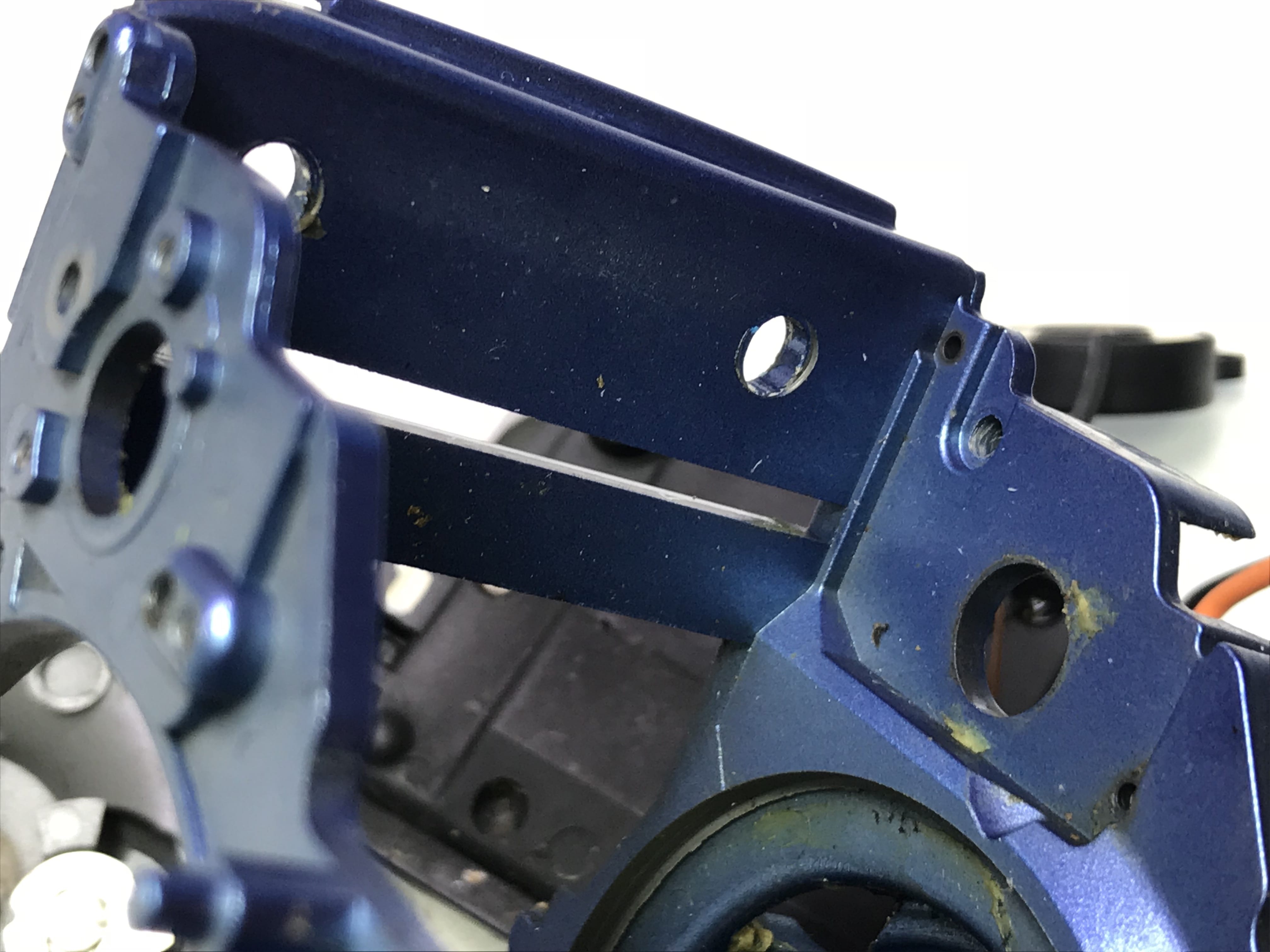

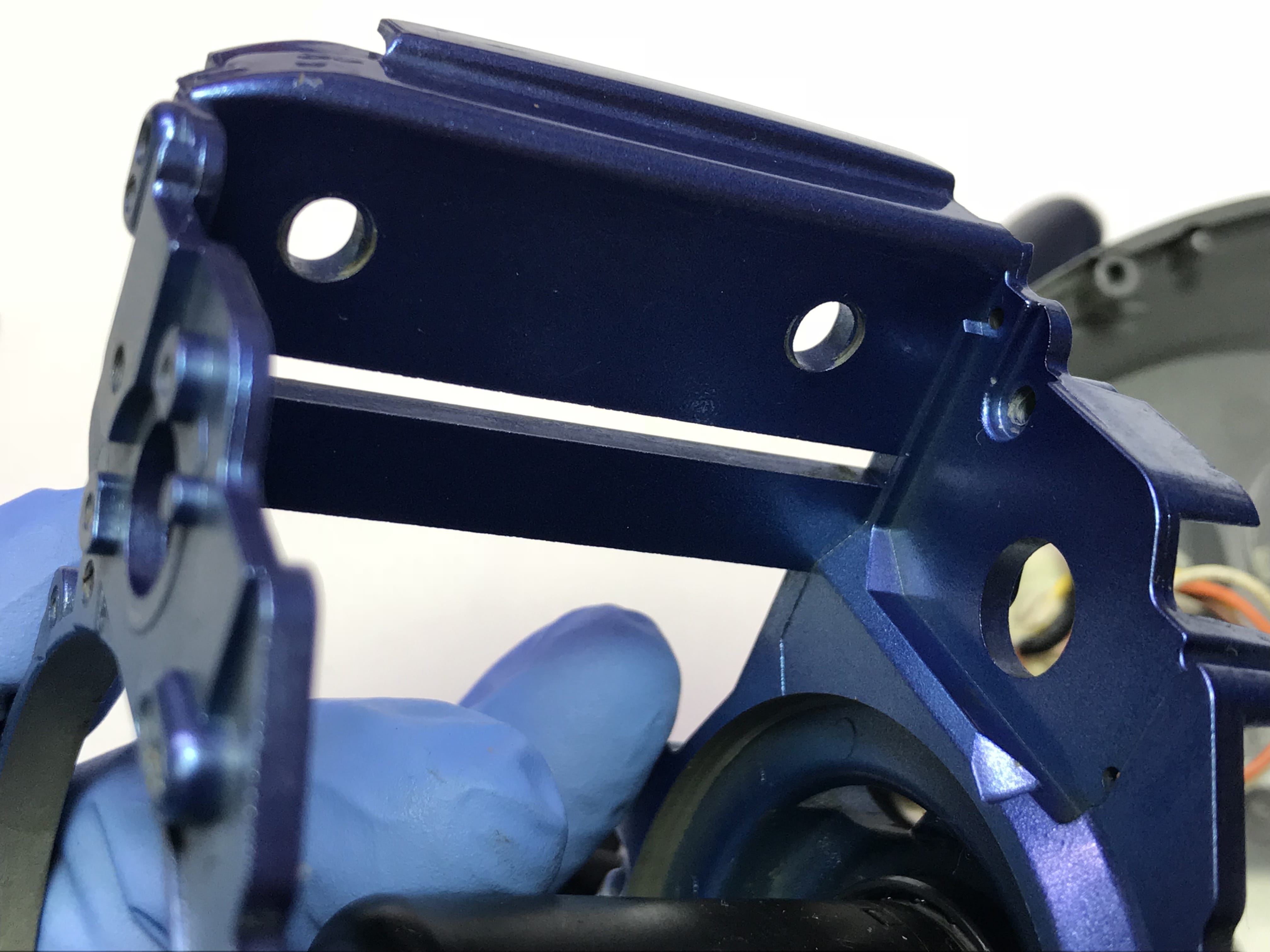

전동릴 세척 완료 했습니다.

처음 입고 상태는 같은 제품입고때보다 훨씬 깔끔해서 전동릴오버홀 후에도 깔끔하게 잘 나왔습니다.

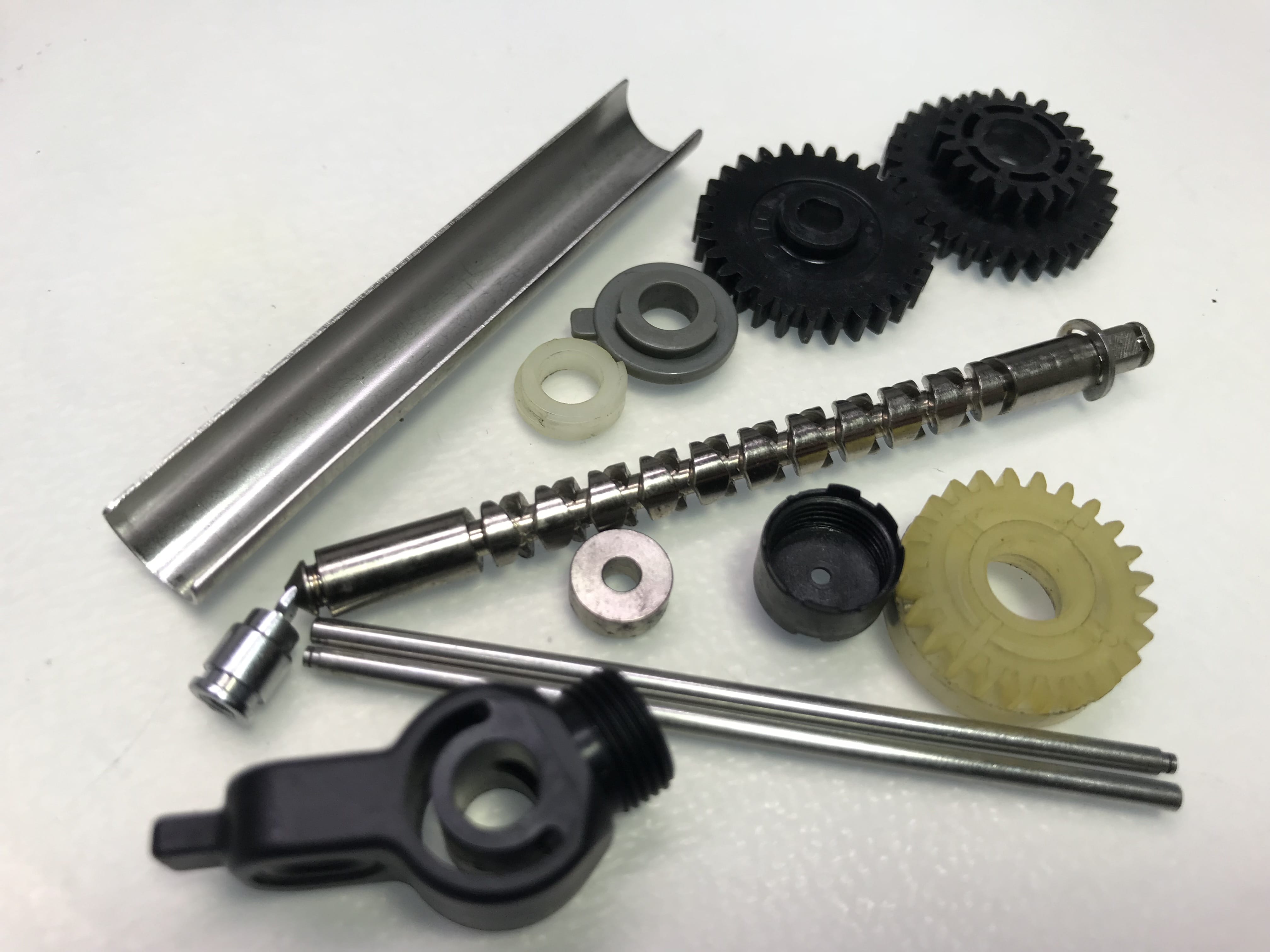

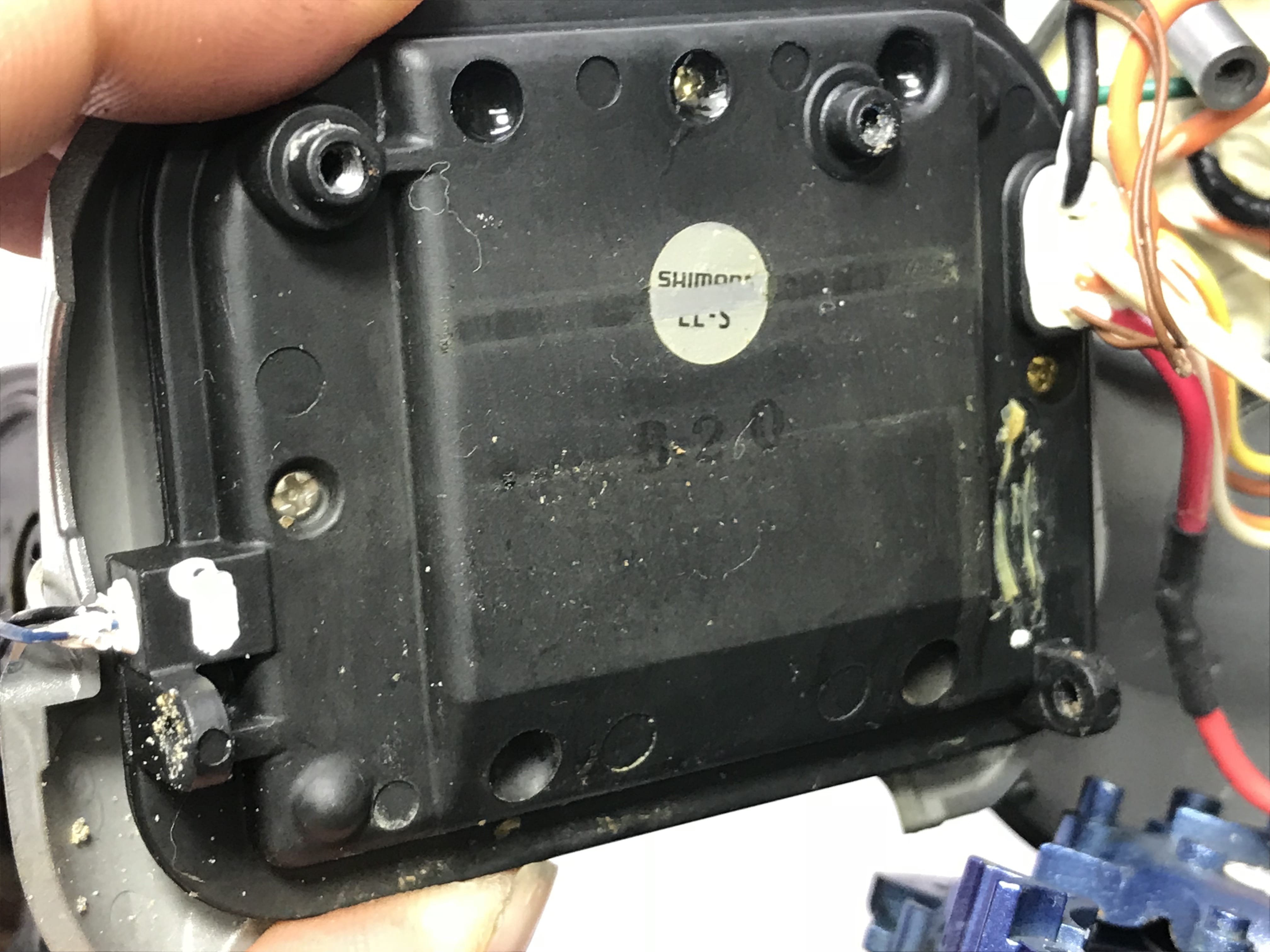

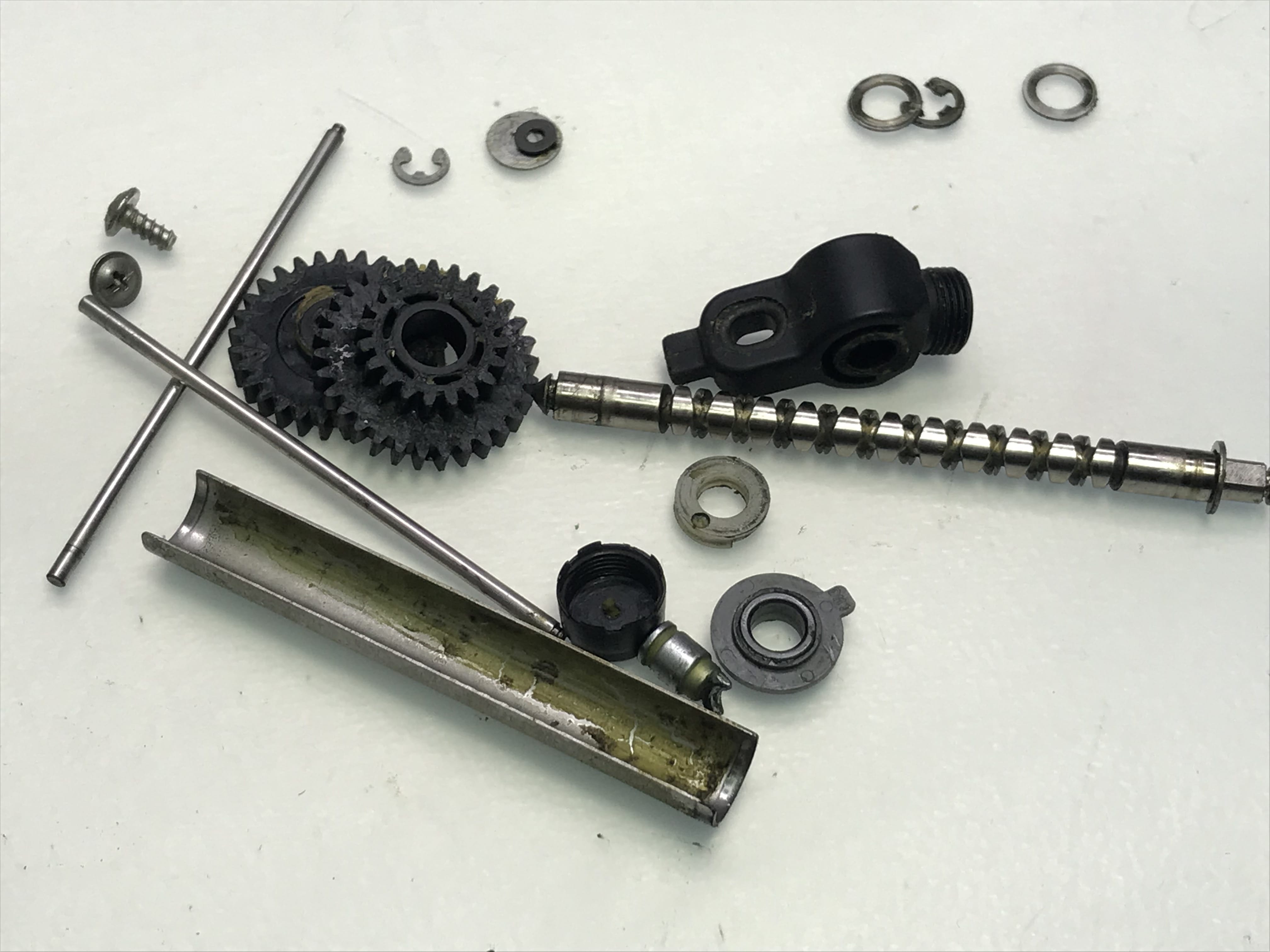

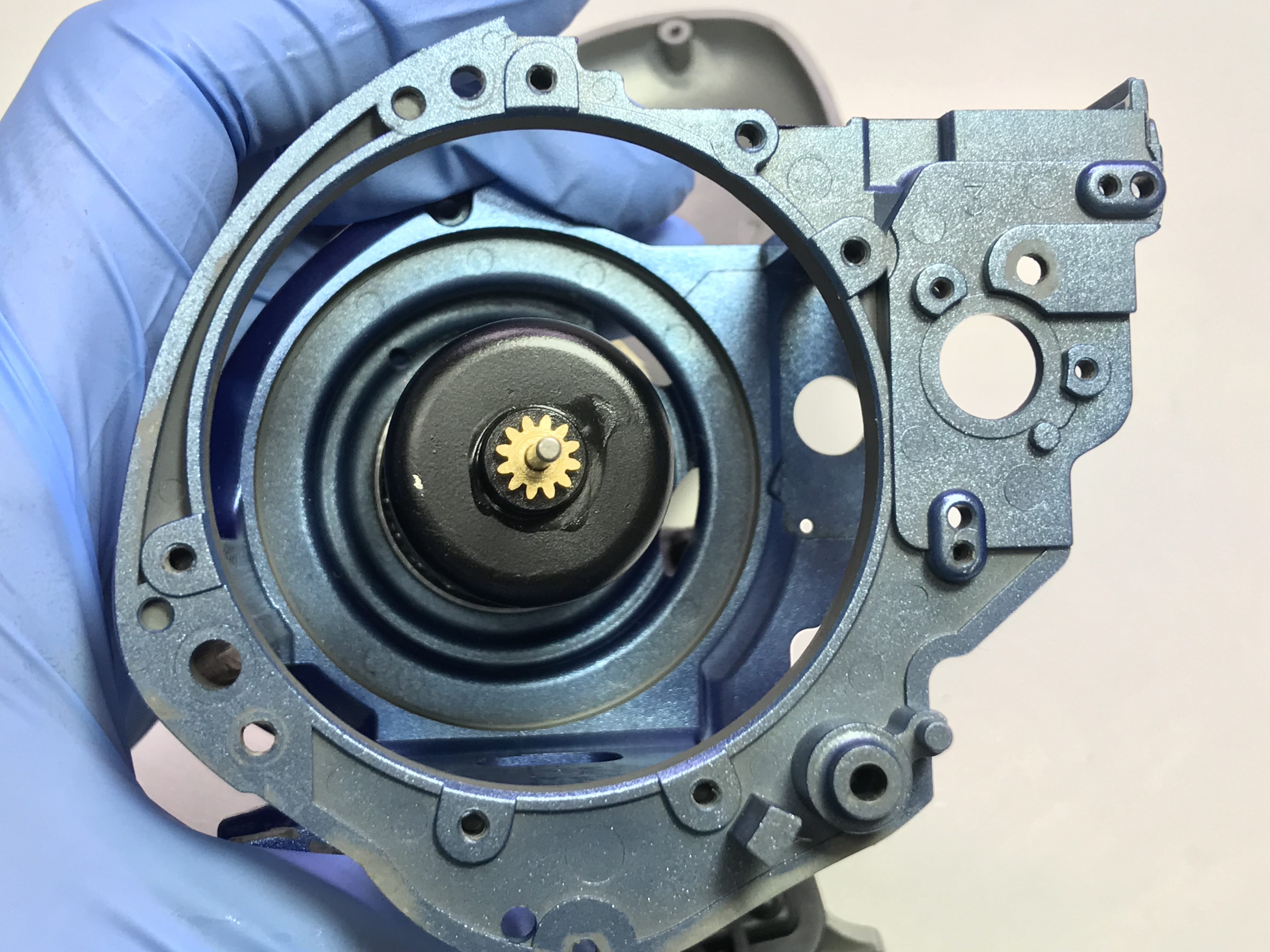

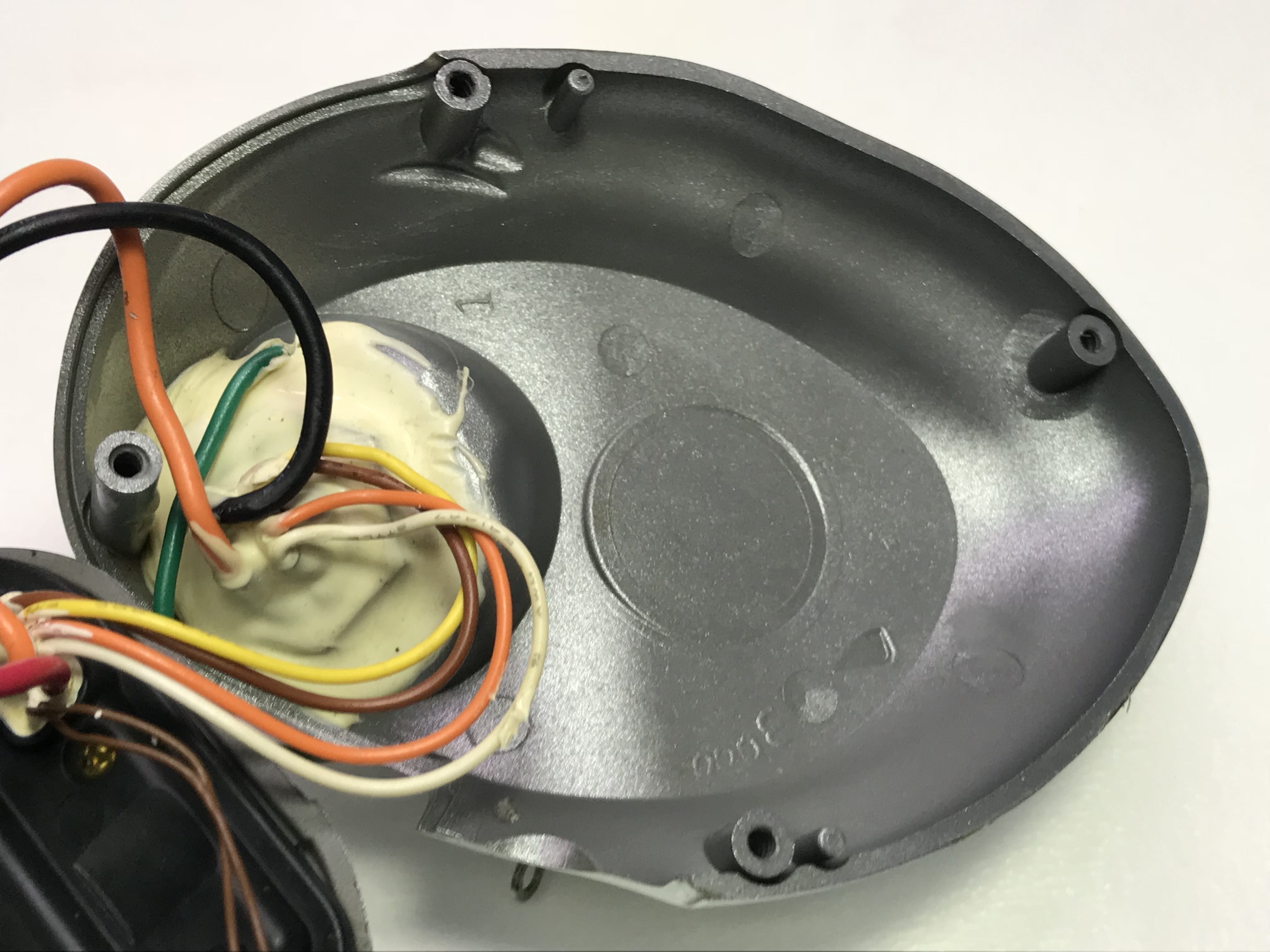

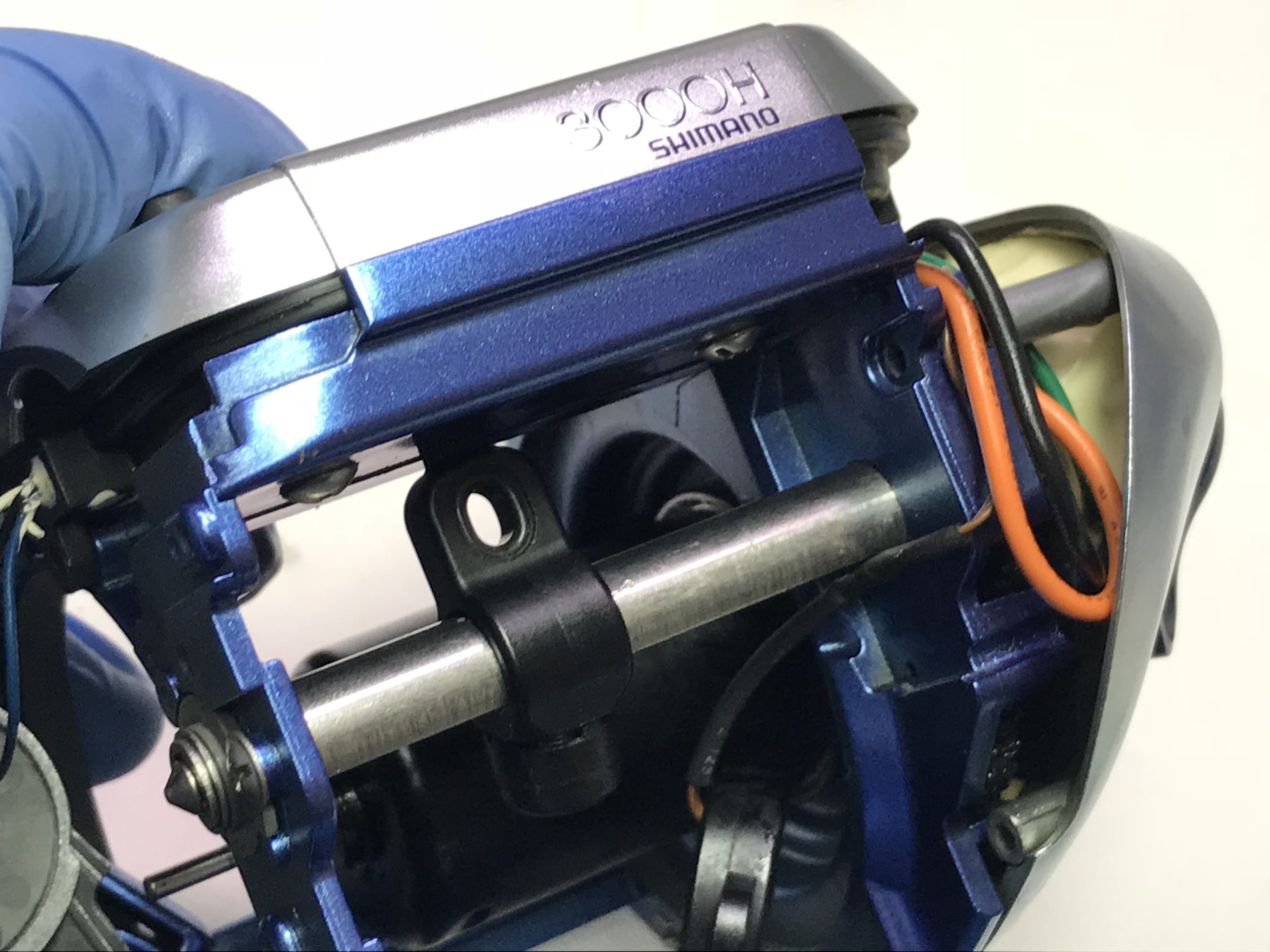

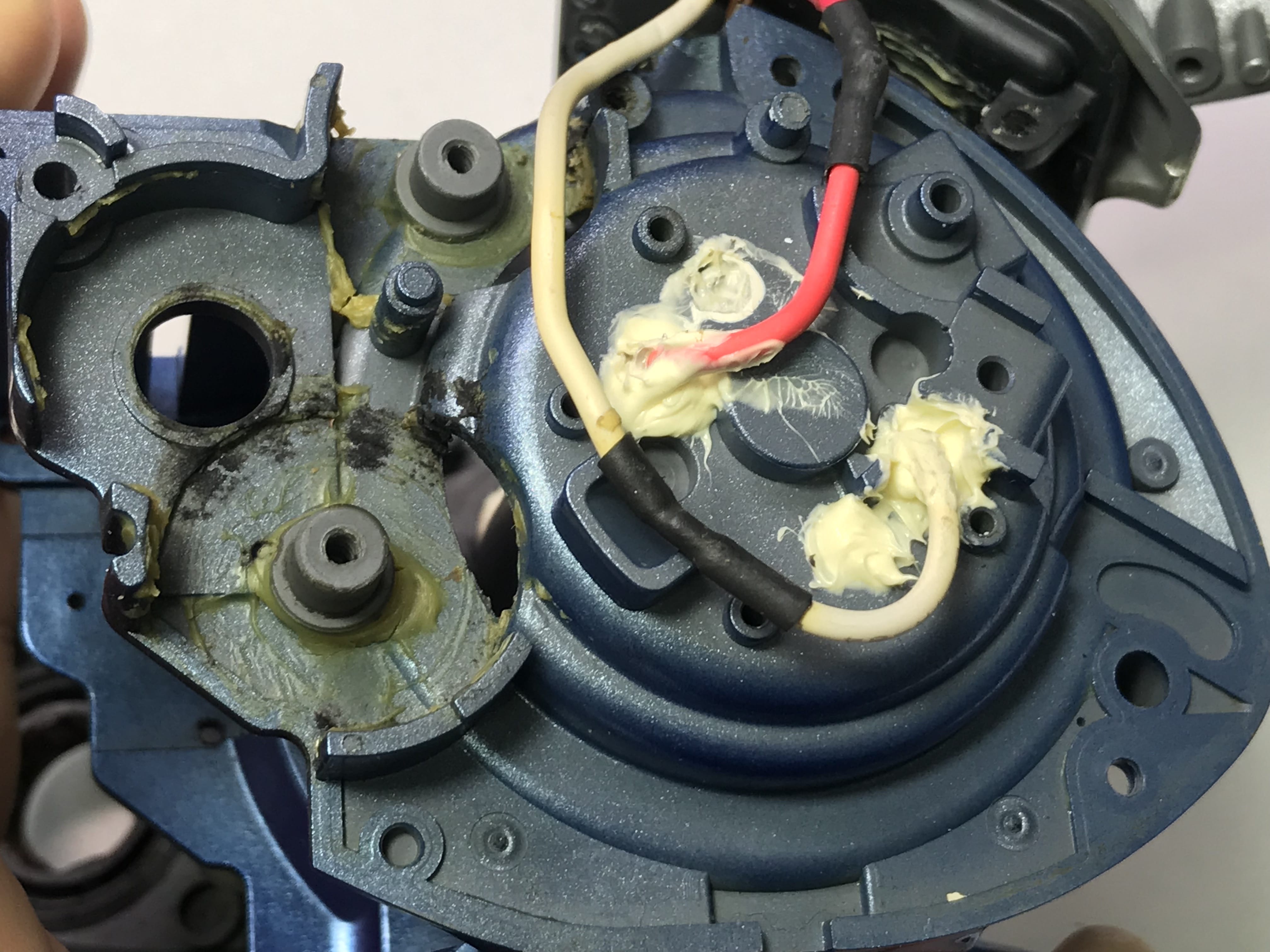

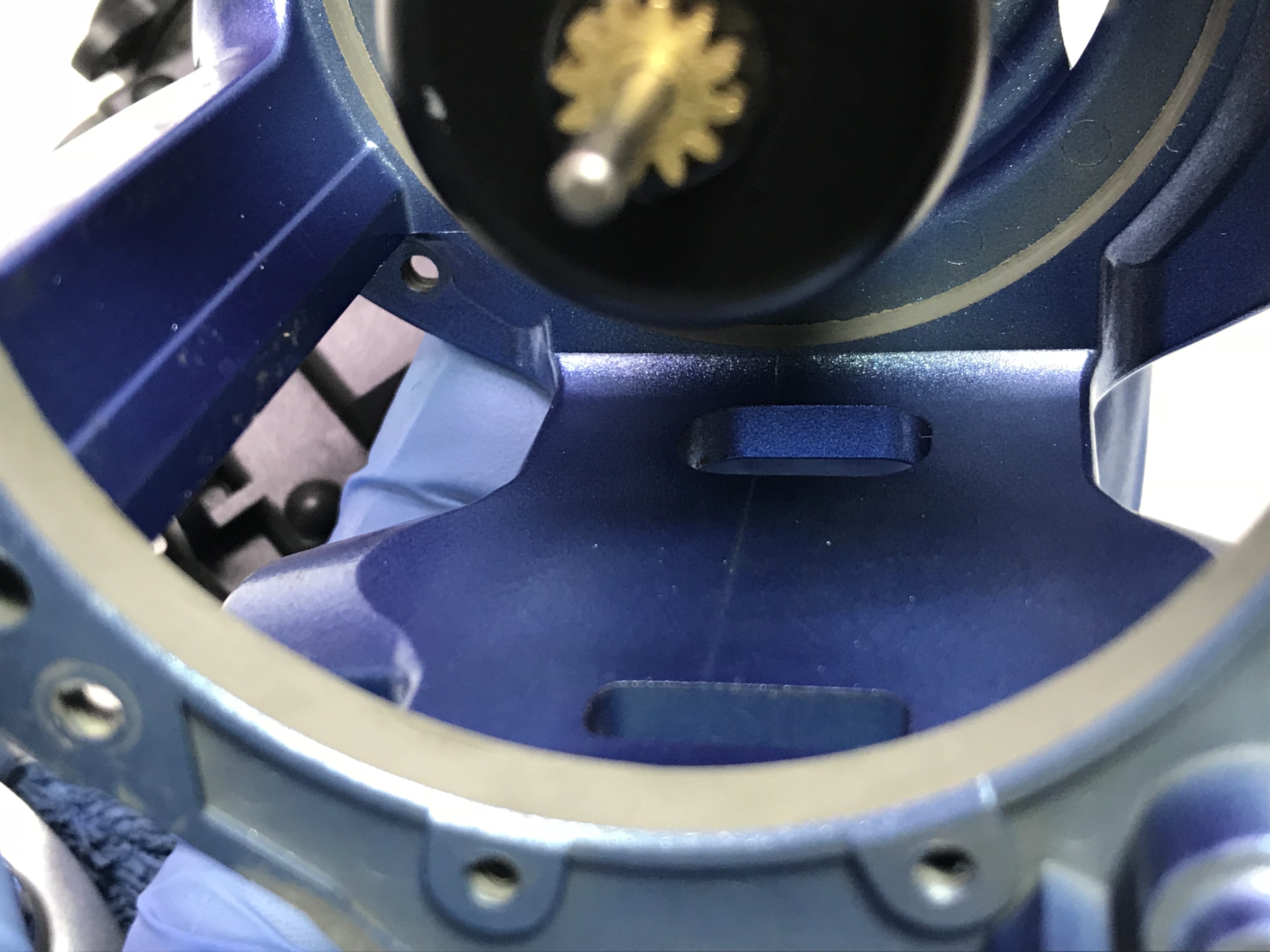

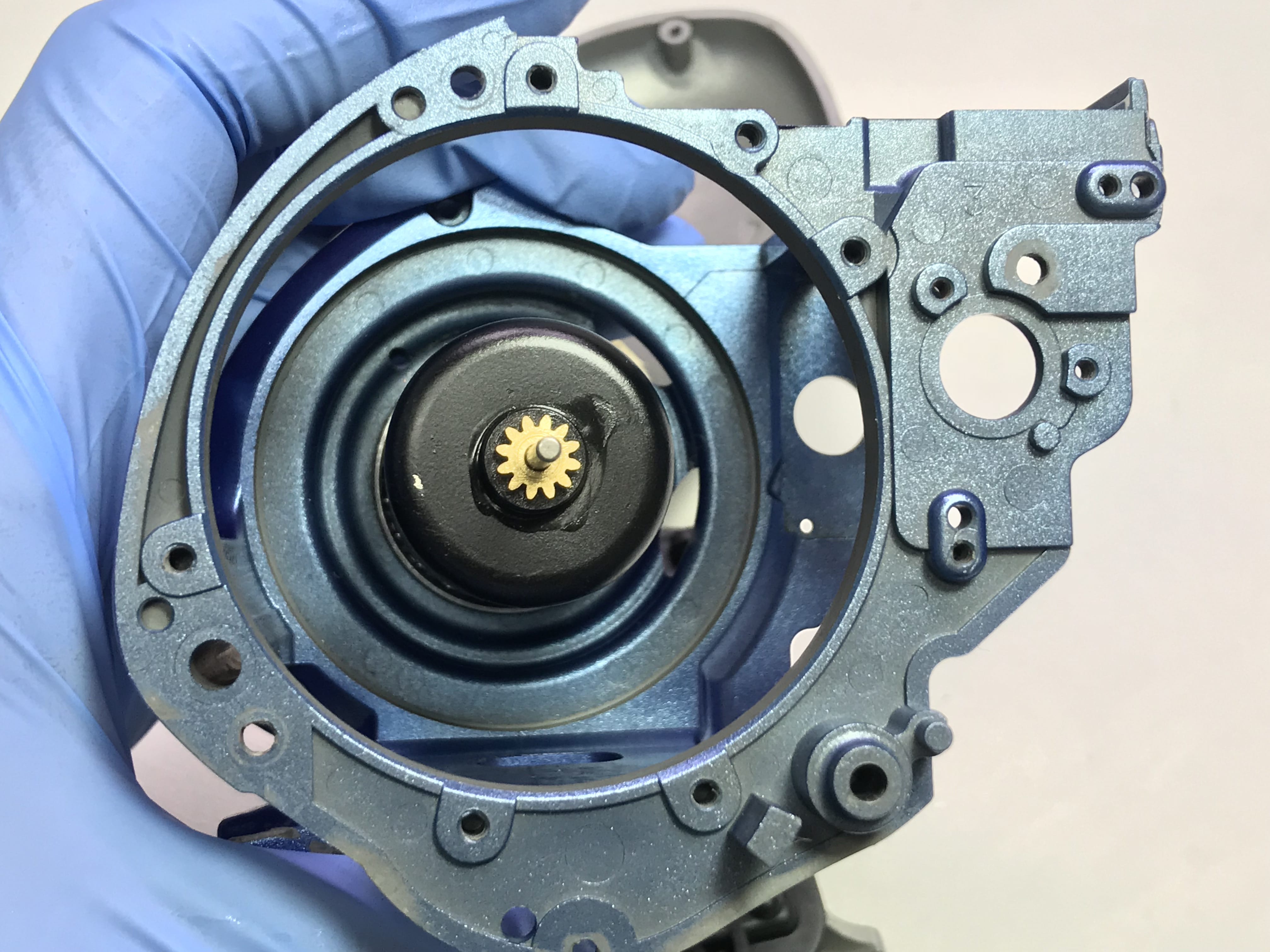

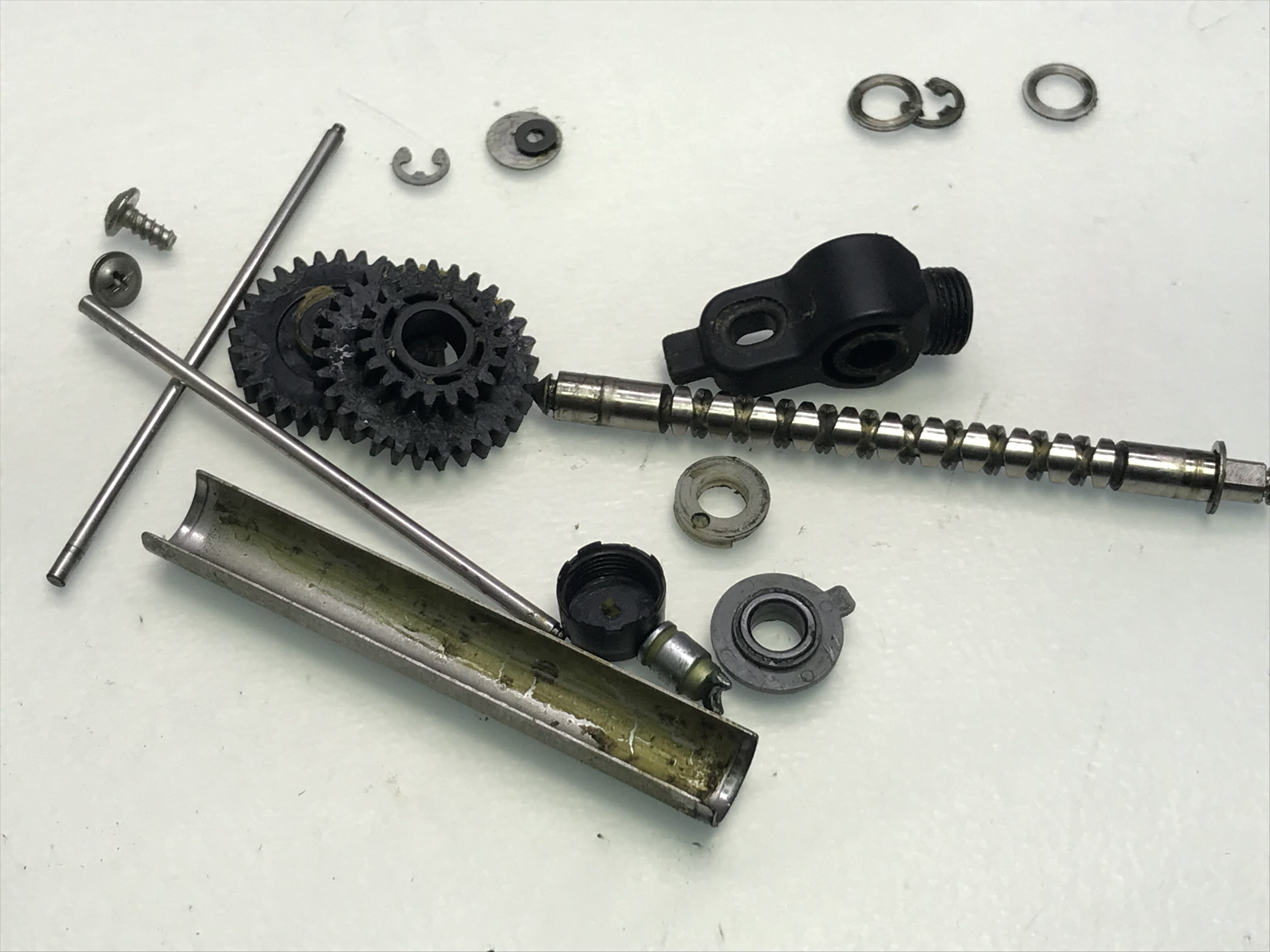

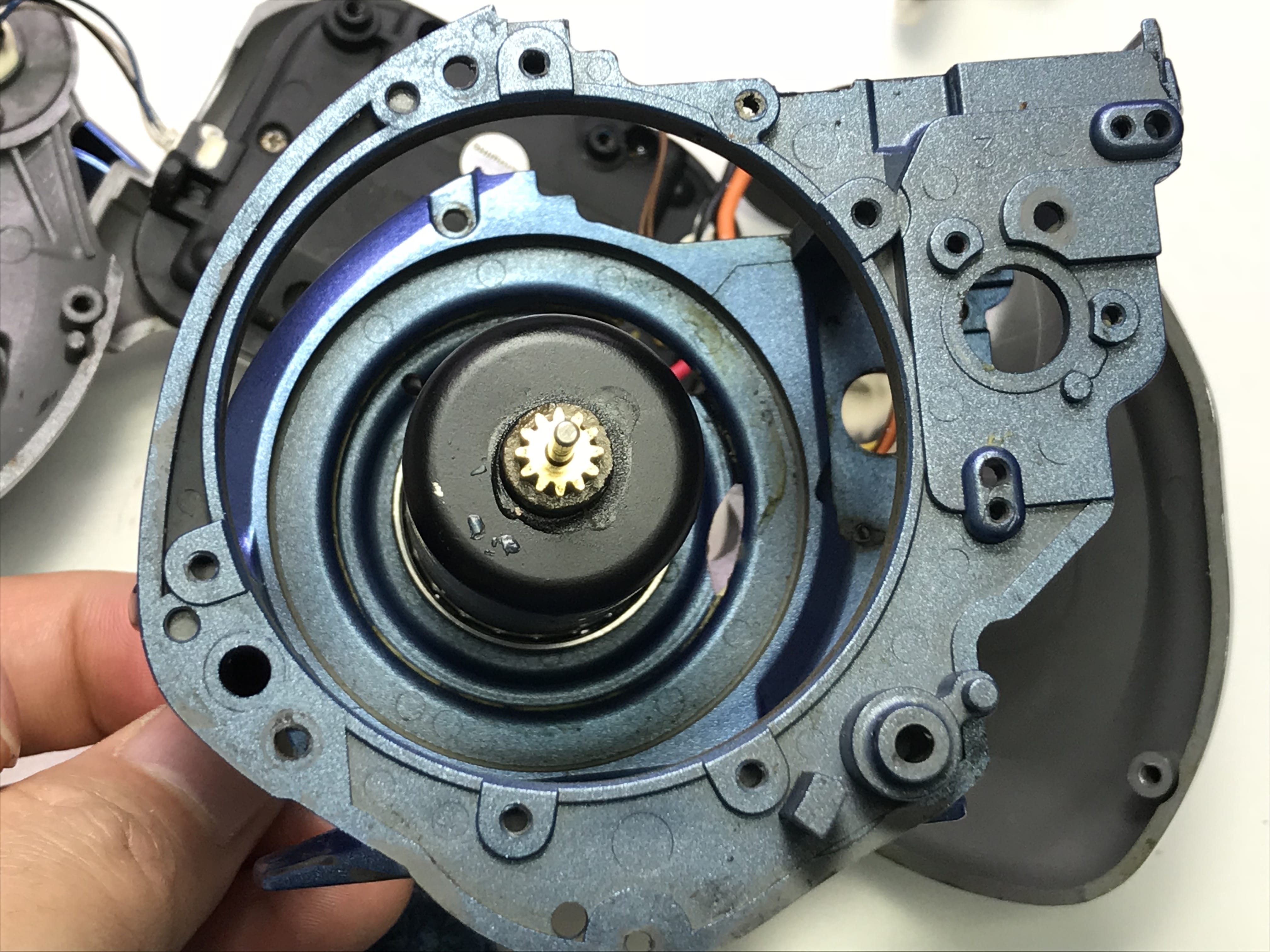

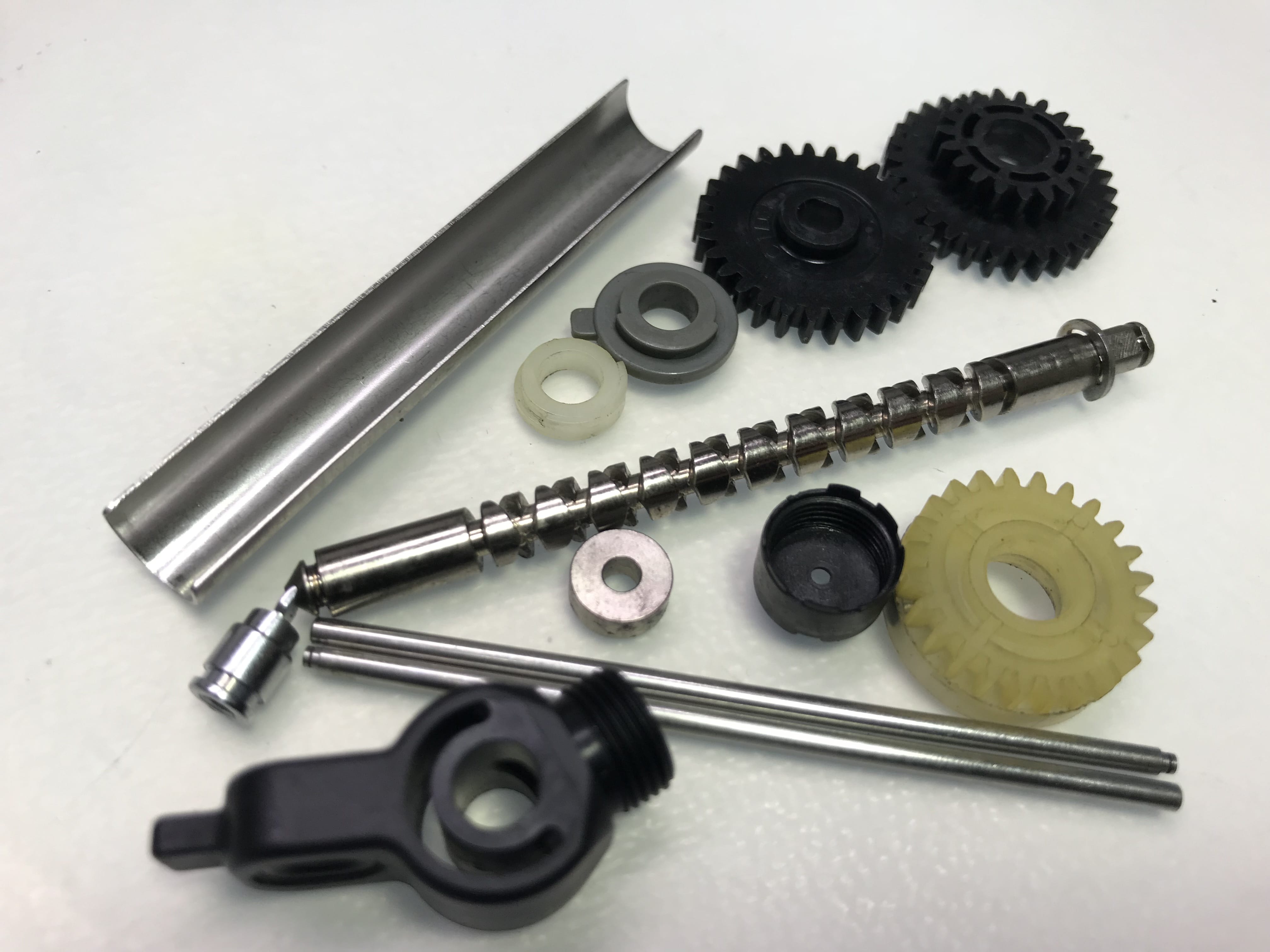

모터쪽 과 웜기어 레벨와인더 전부 조립합니다.

레벨와인더 캡은 많이 문제가 생기는데요 이제품은 크랙하나 없습니다.

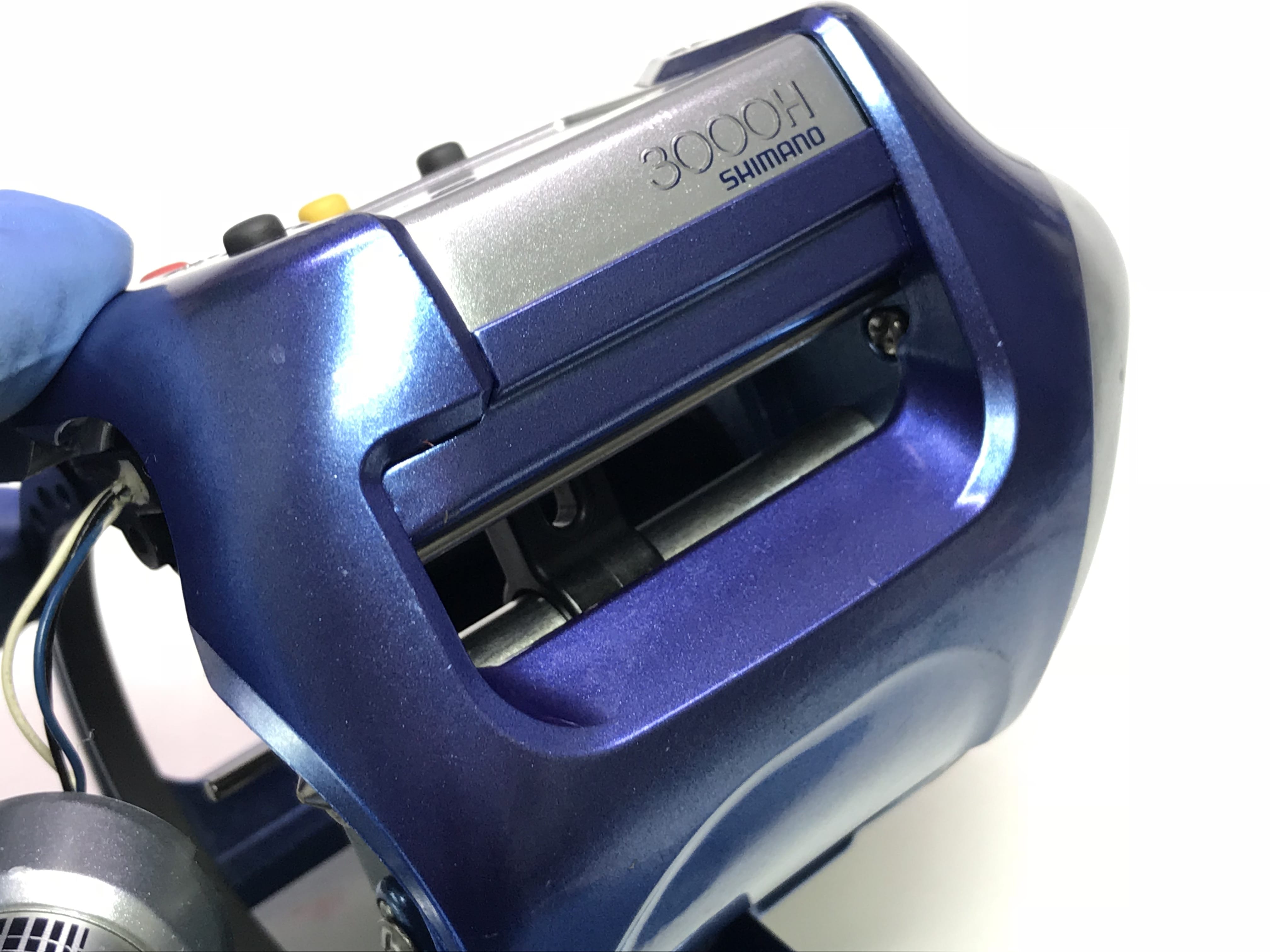

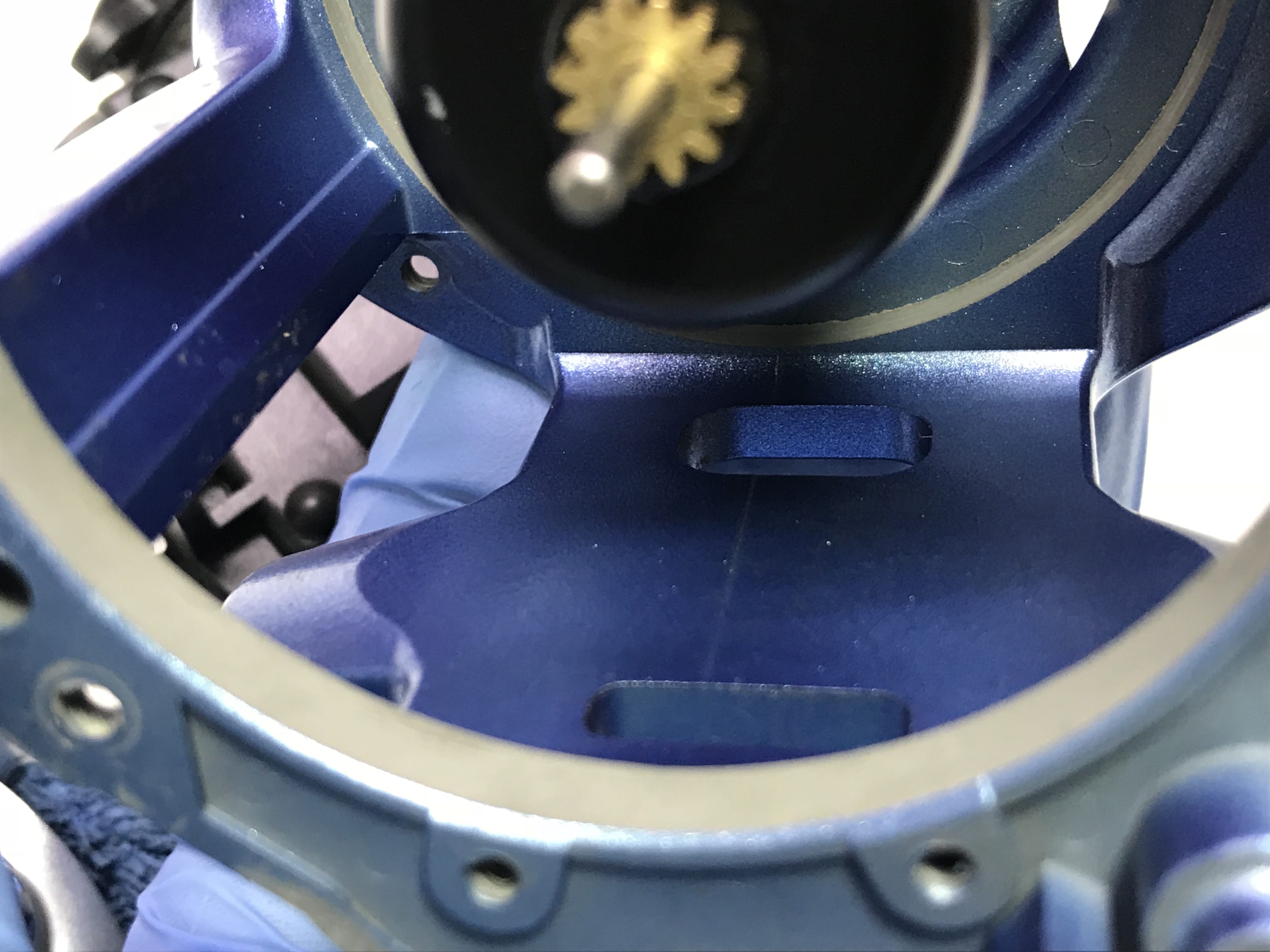

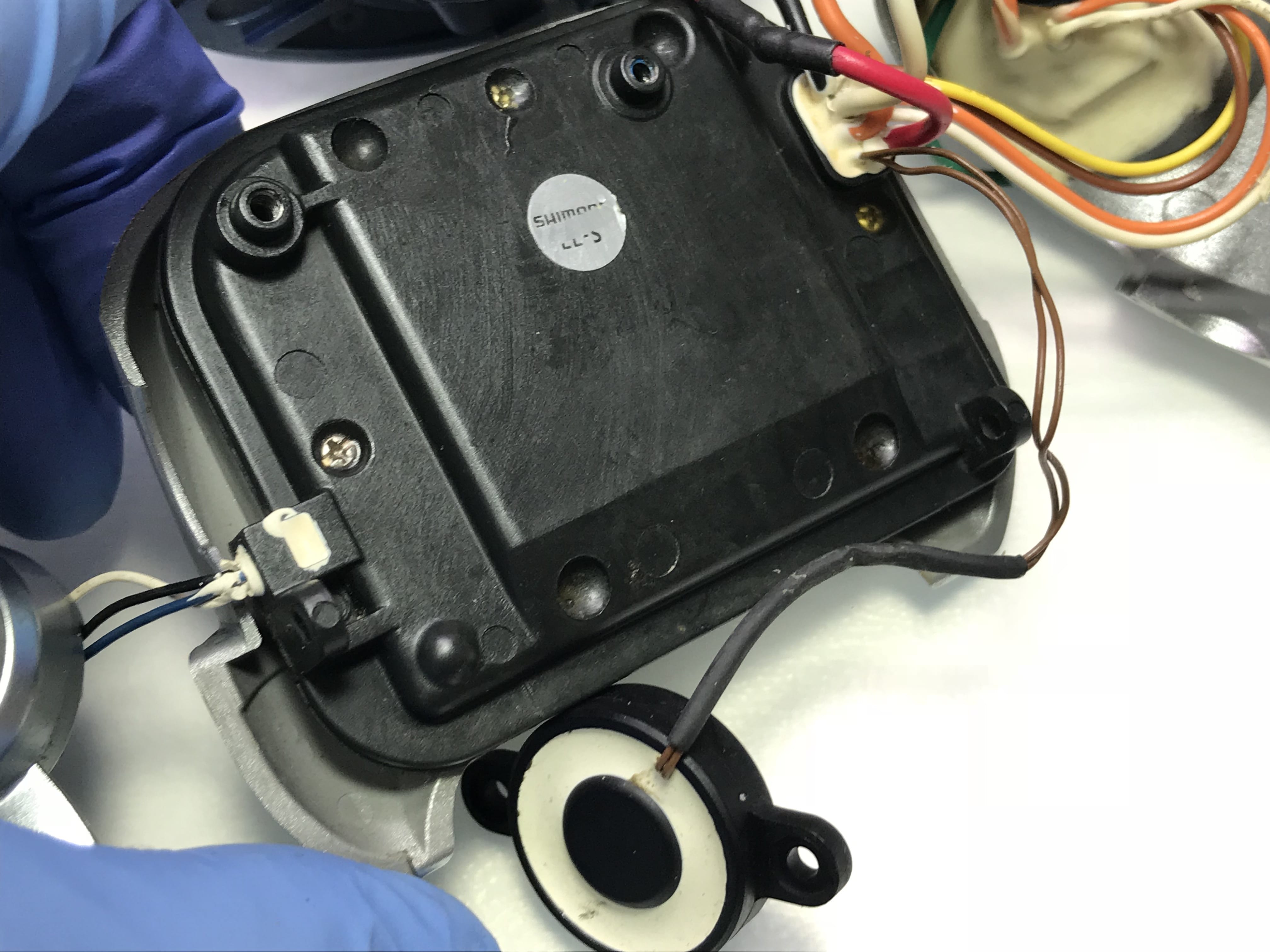

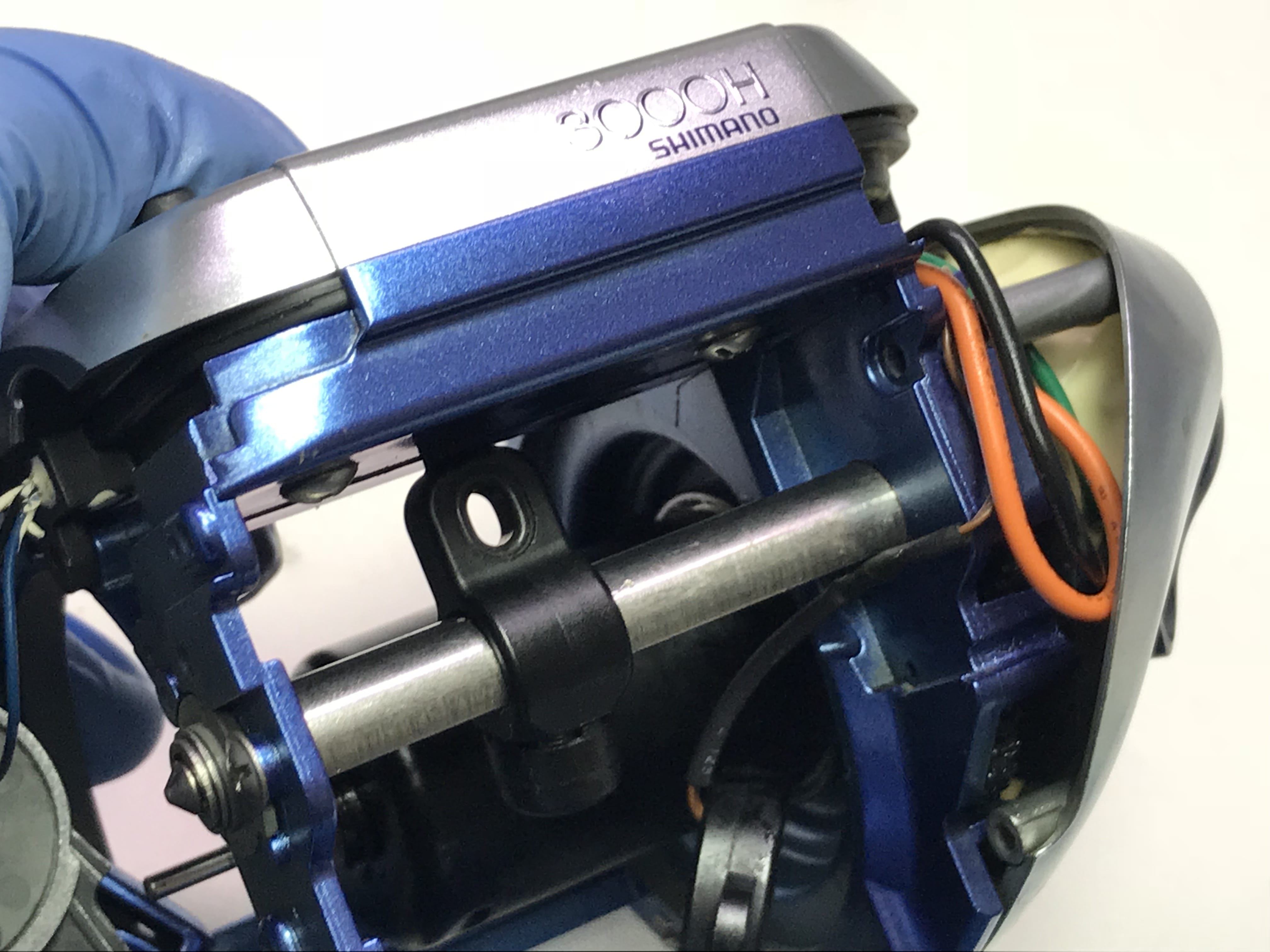

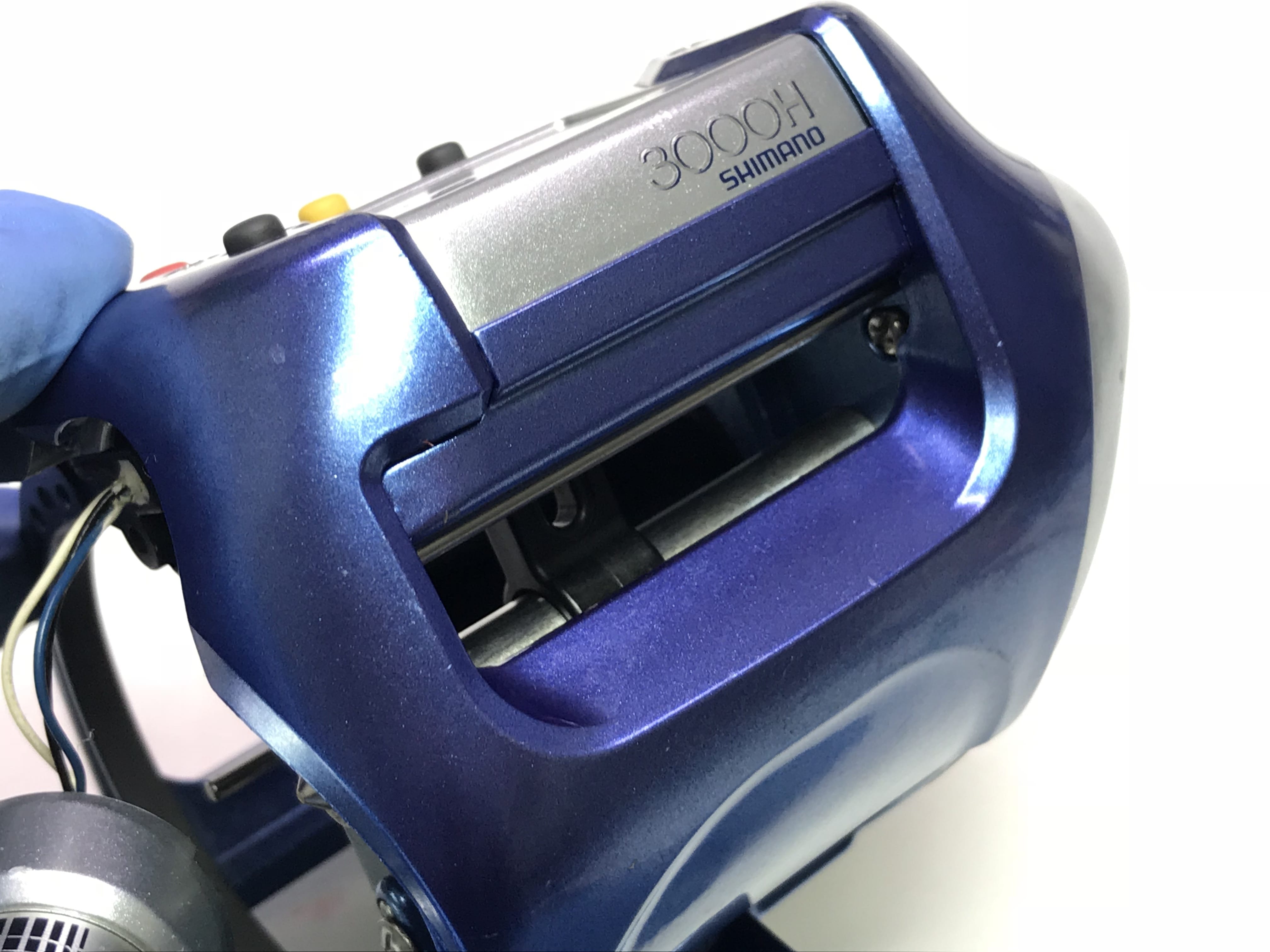

커버덥고 확인 하고 릴시트아래 세척후 사진 찍습니다.

앞쪽 커버도 조립하구요~

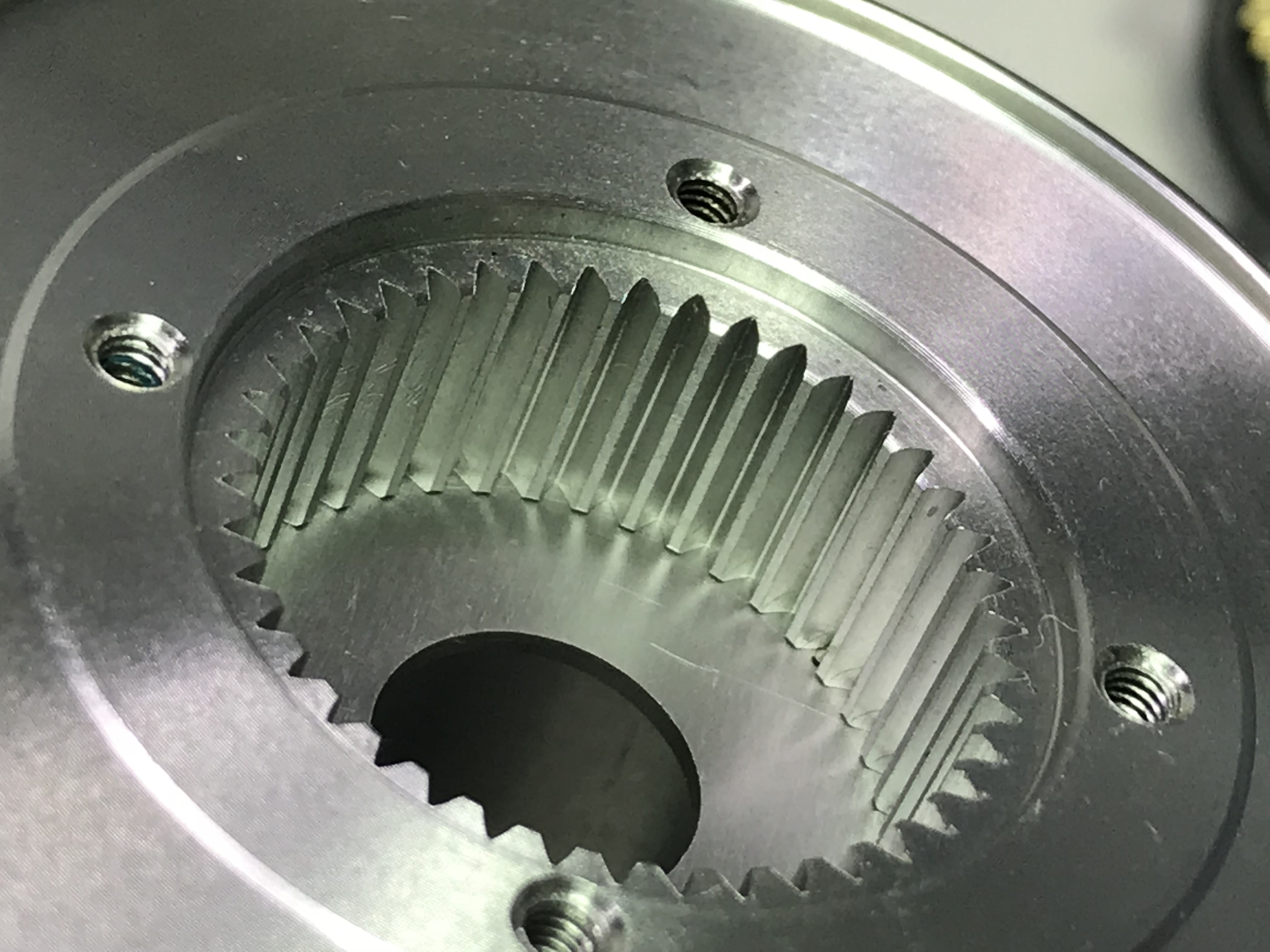

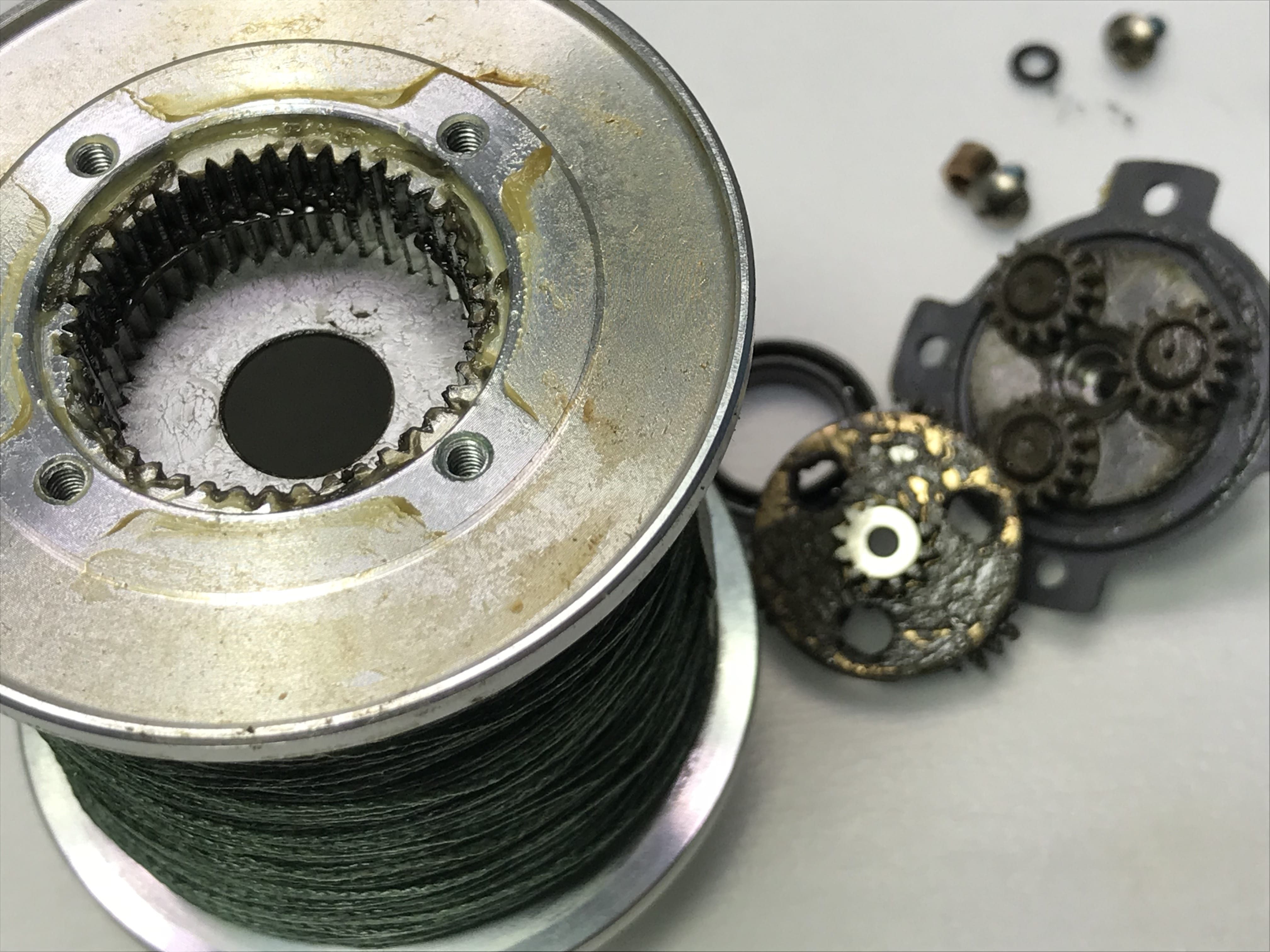

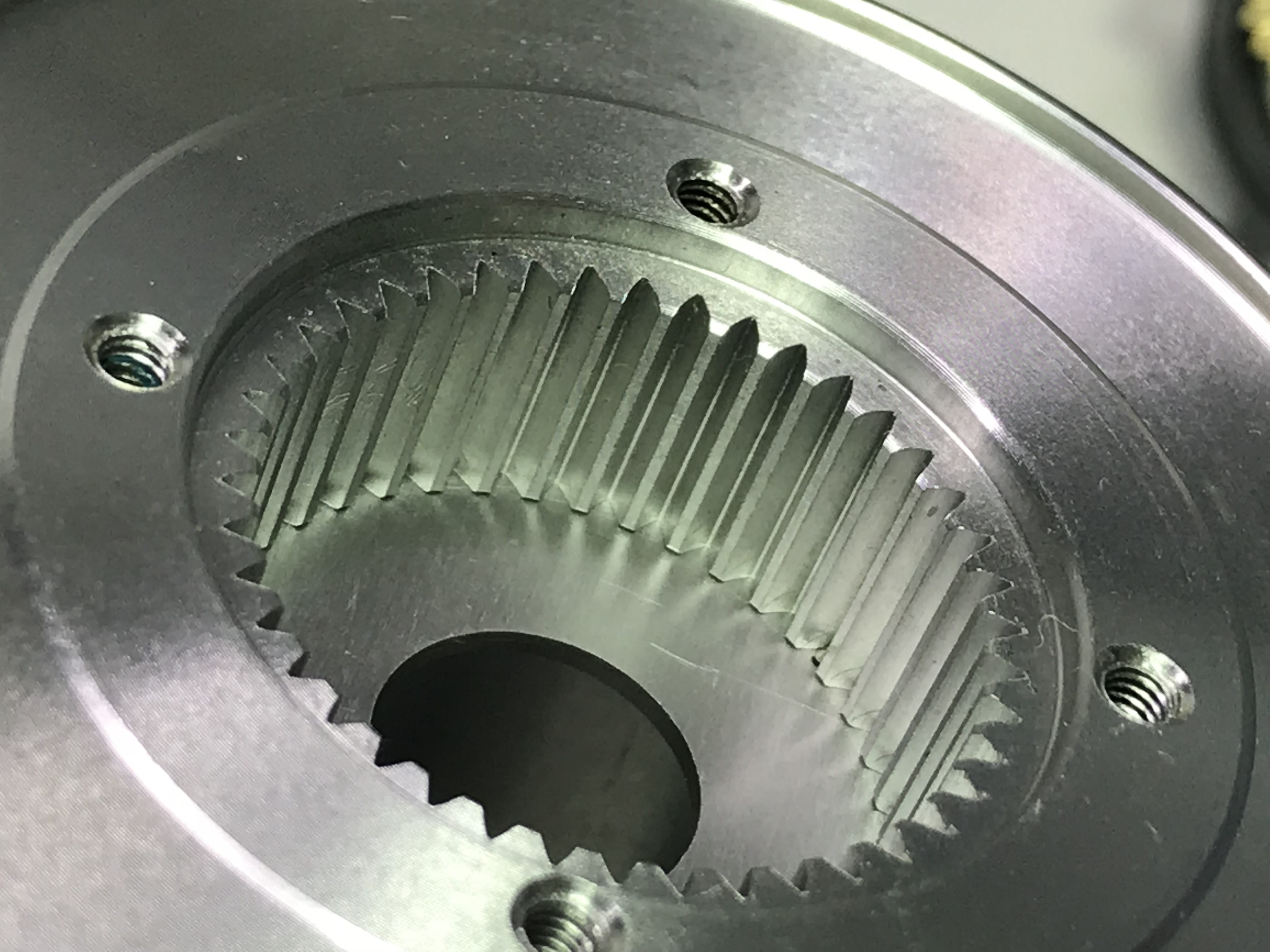

스풀내부와 감속기어 사진 과 조립 후 사진 입니다.

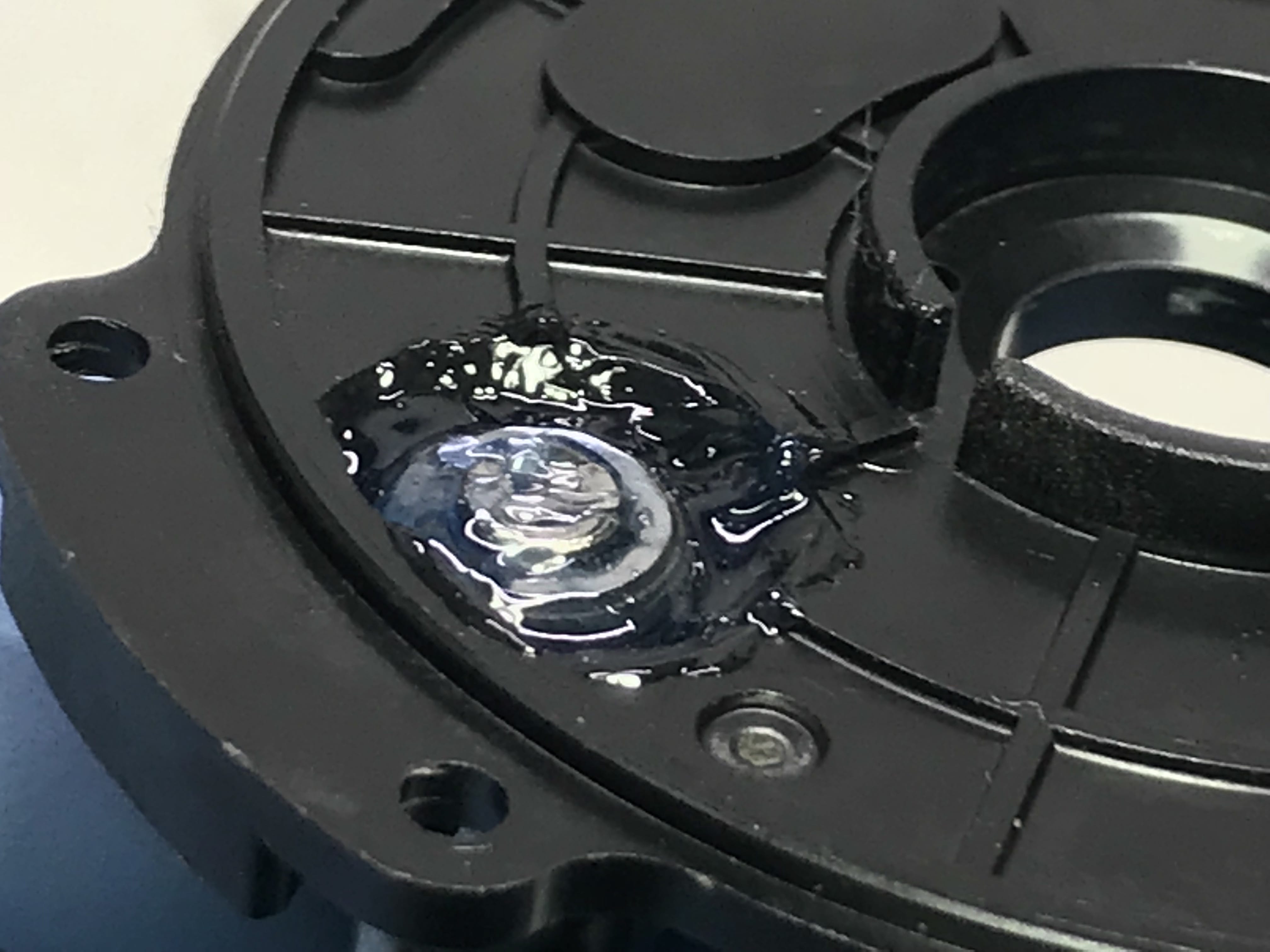

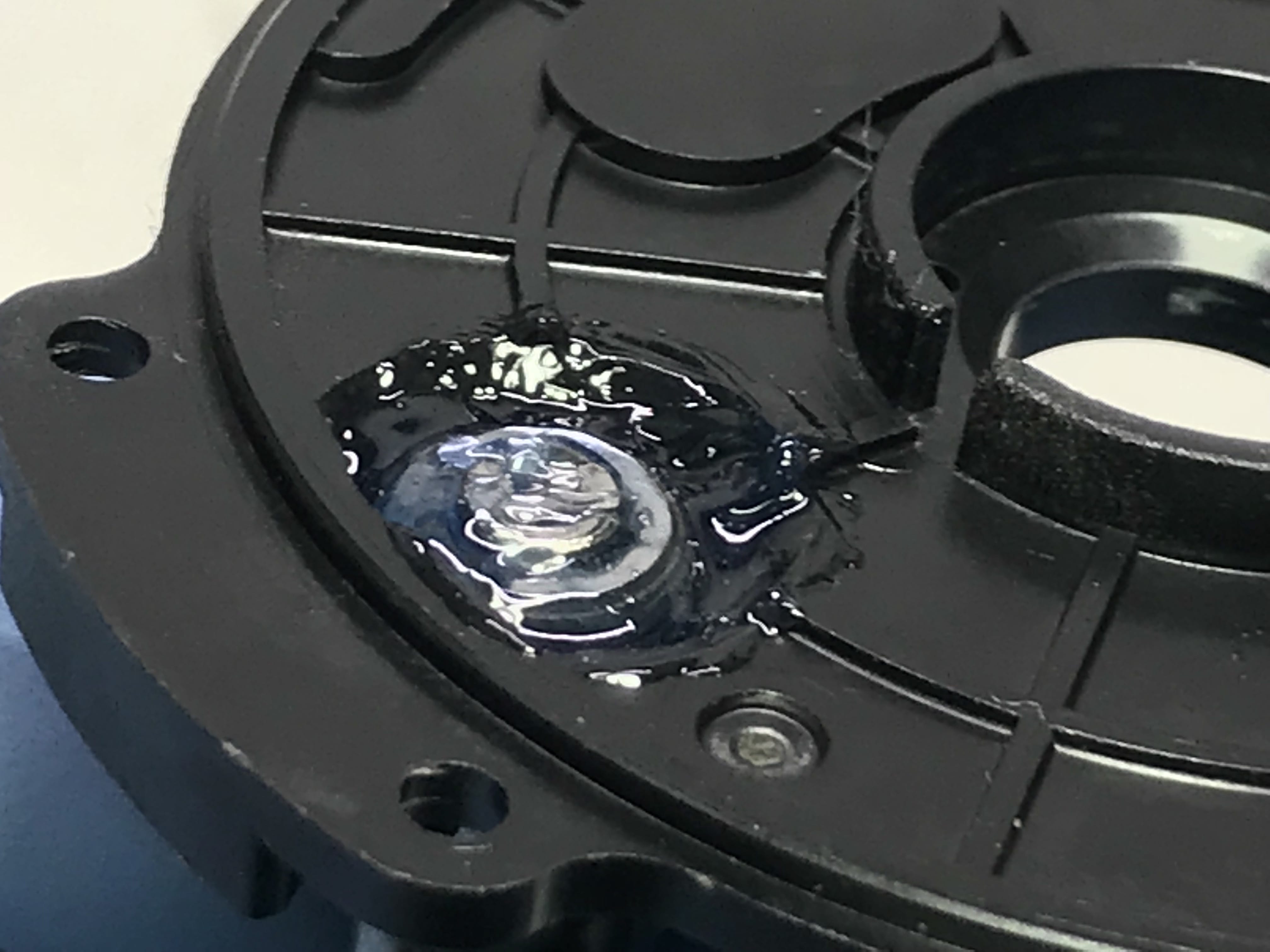

스풀 커버 조립하구요 오염이 생기는 곳은 구리스로 덥어 드립니다.

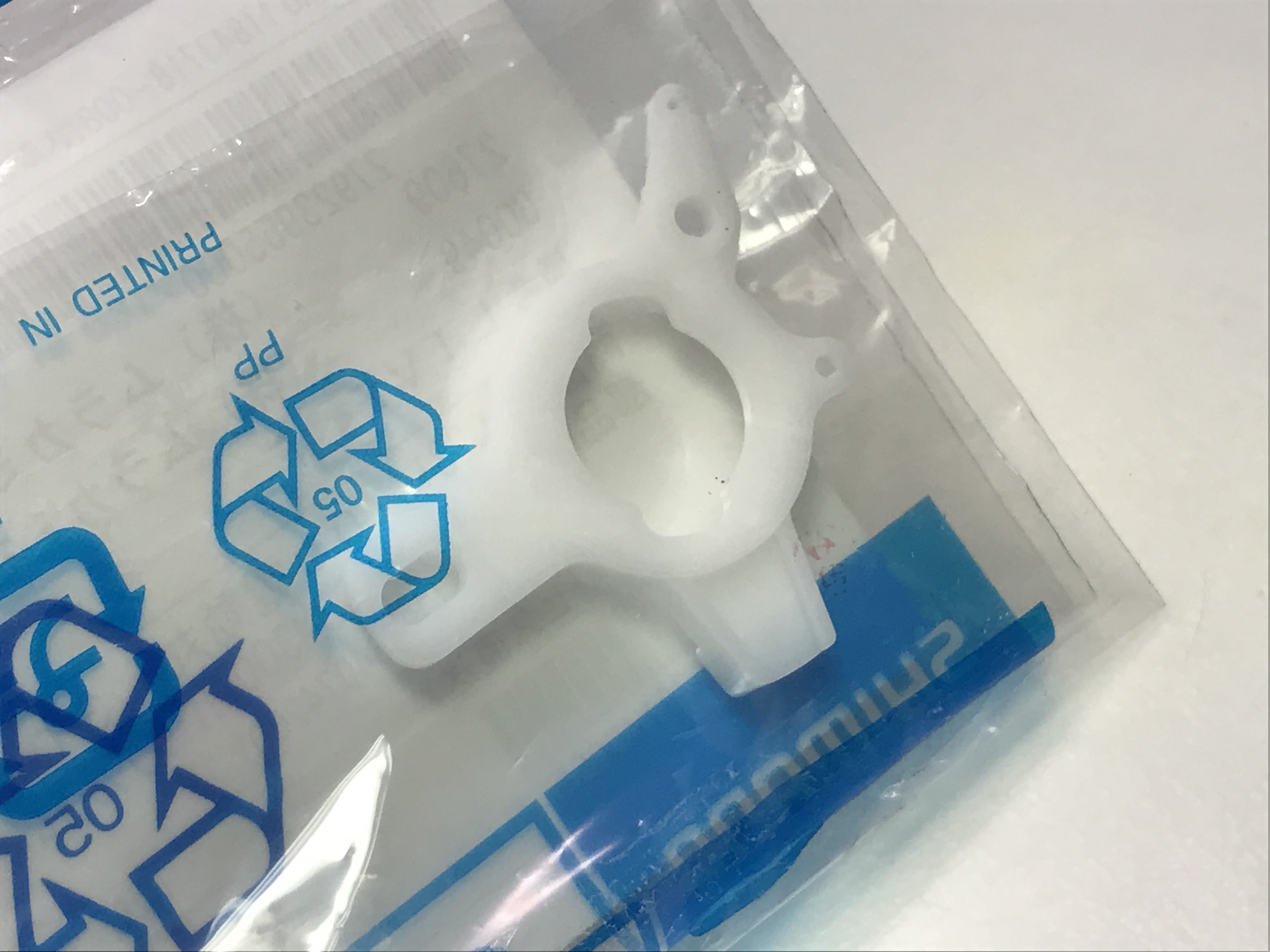

클러치레버 입고했구요 ~

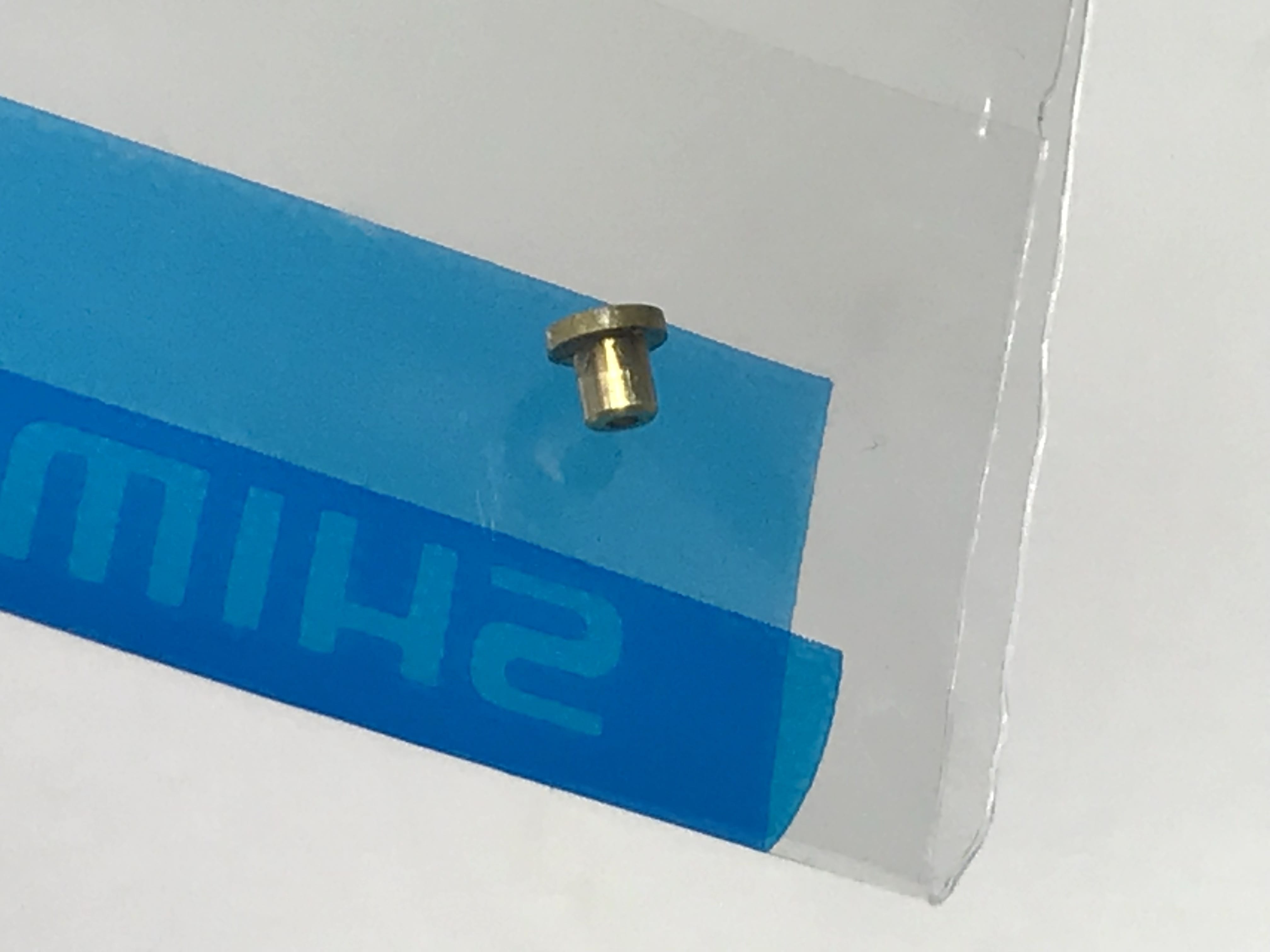

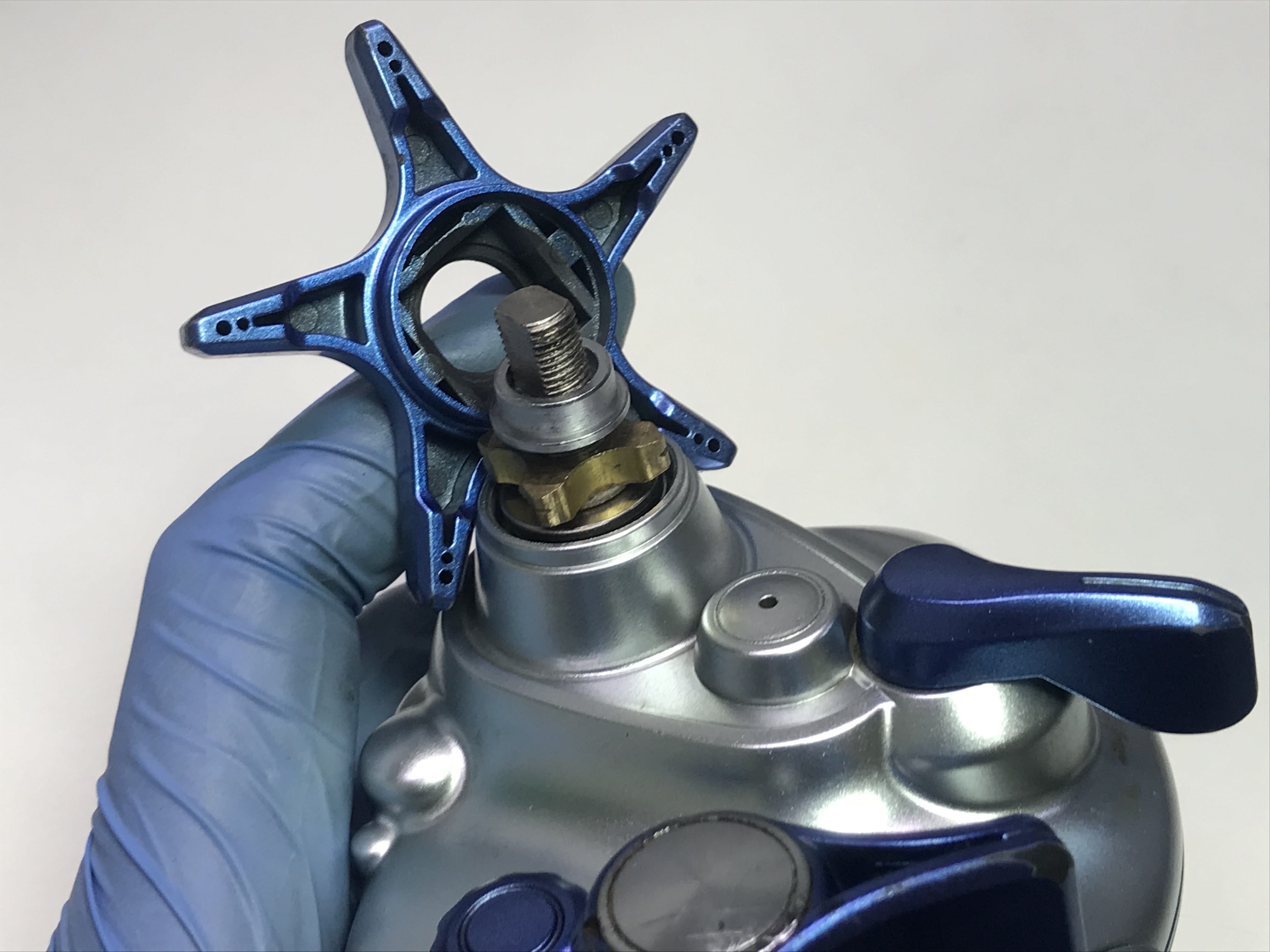

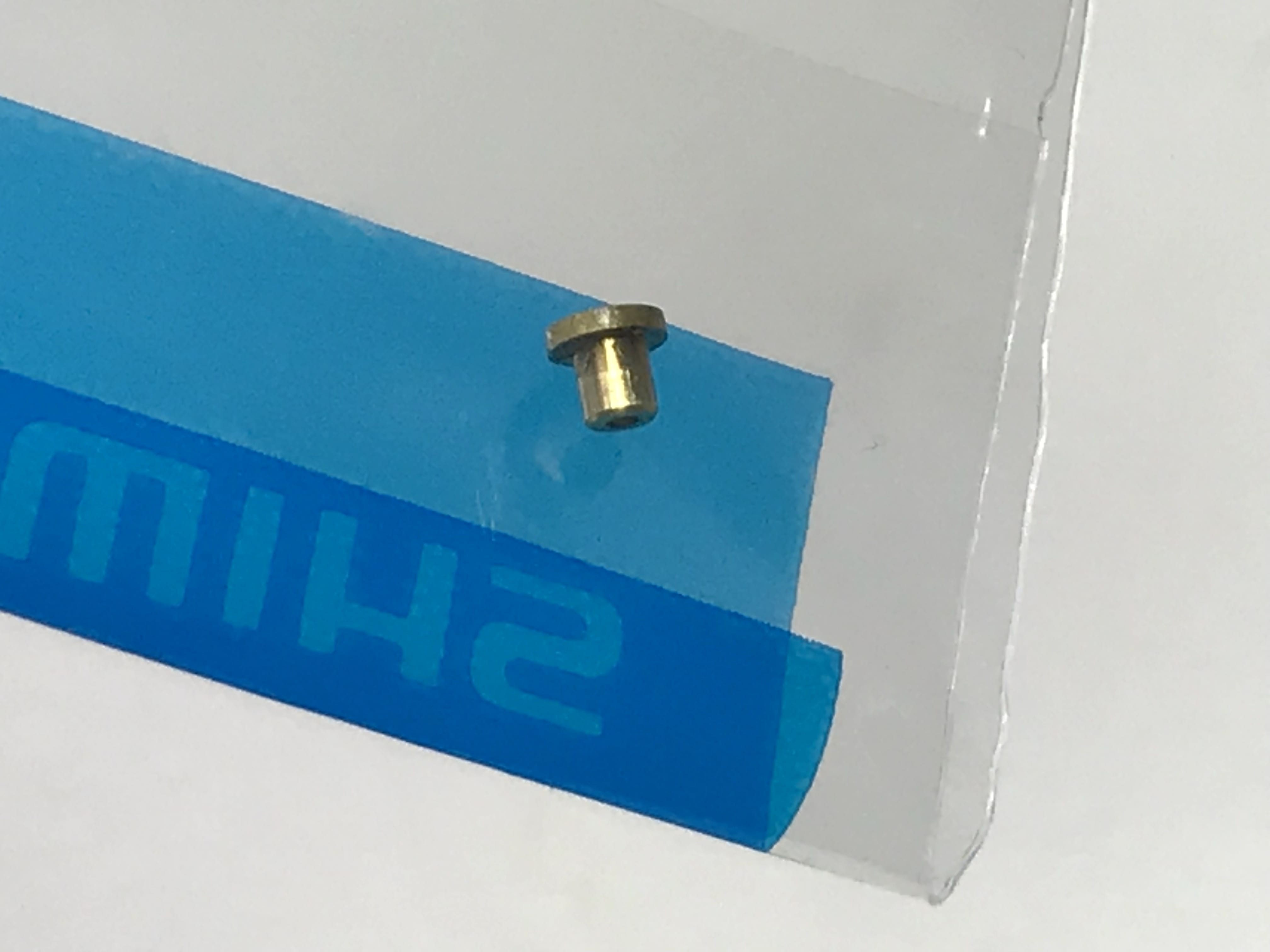

입고시 금색 부품 분신했더군요 같이 조립 합니다.

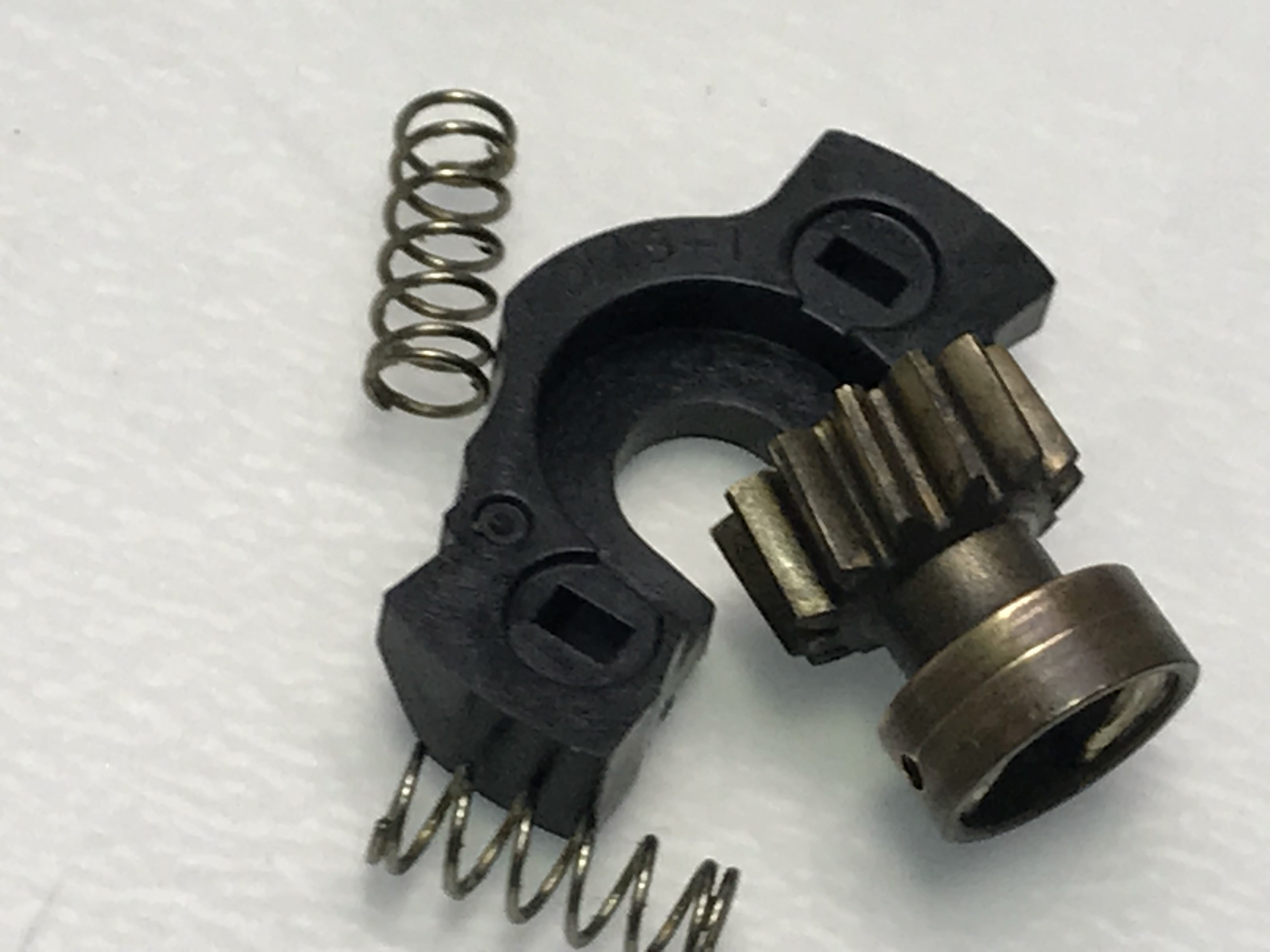

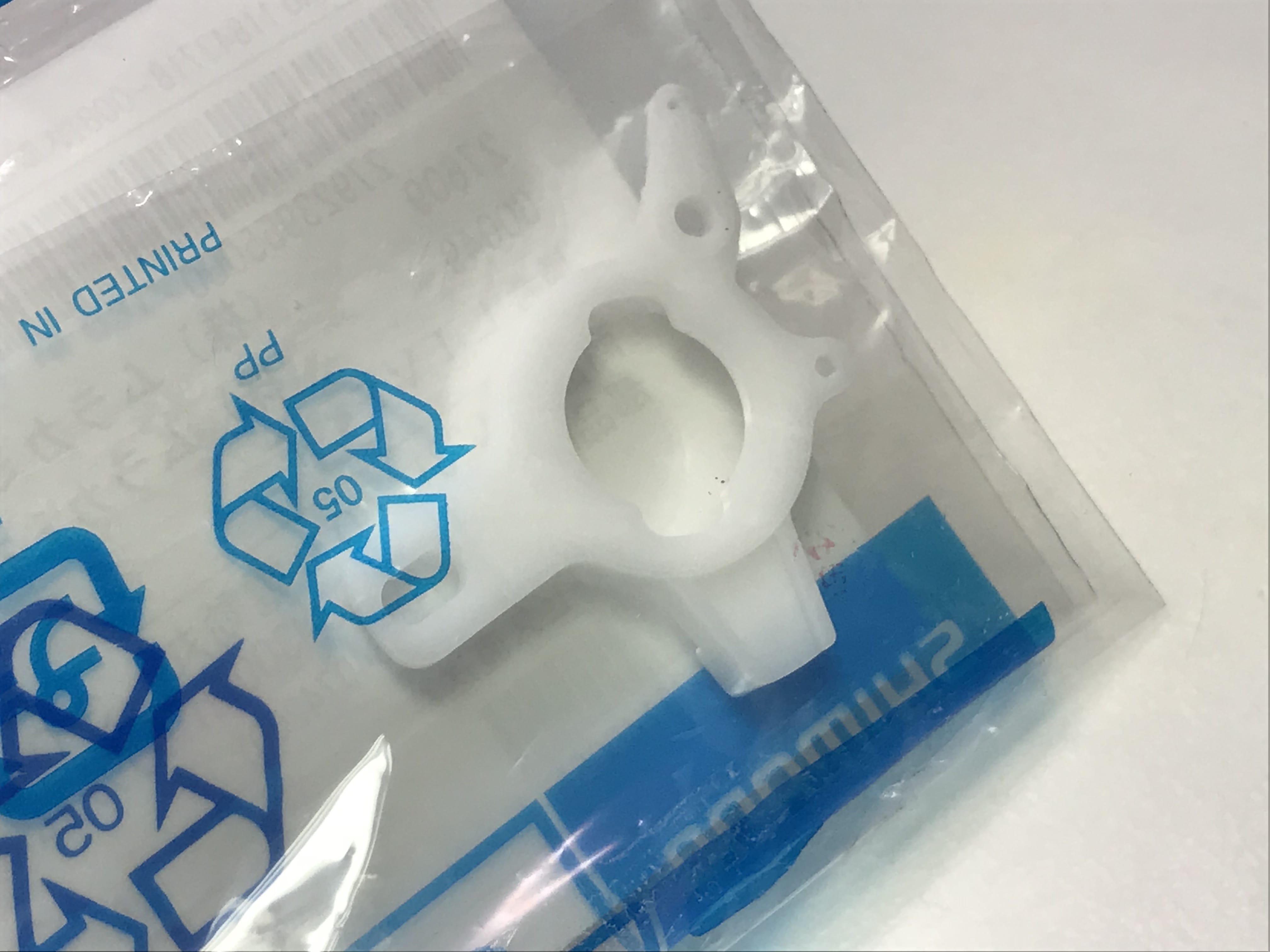

부러진 부분 에서 사용할 수 있는 부품 새것과 조립 후 사진 찍습니다.

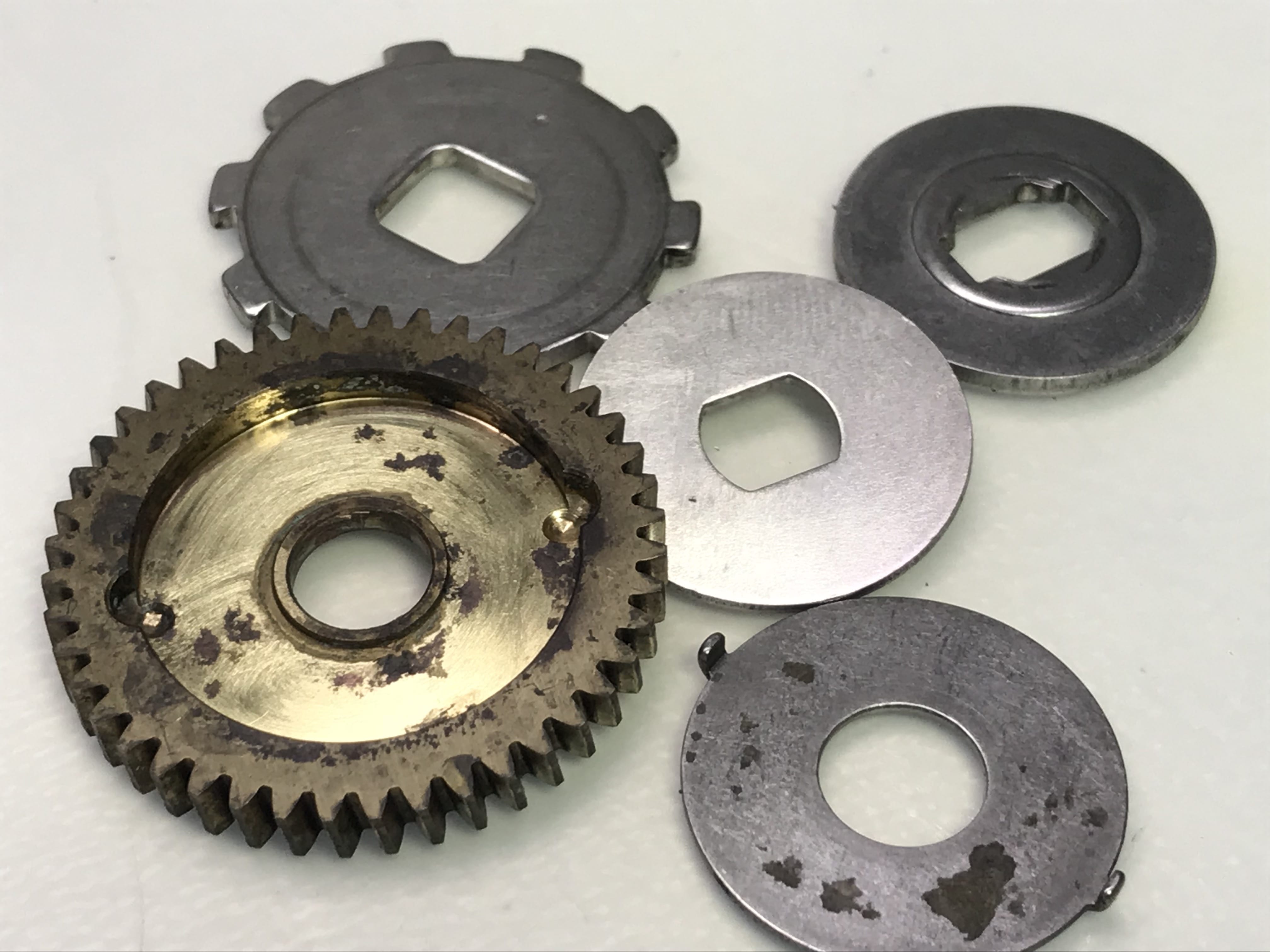

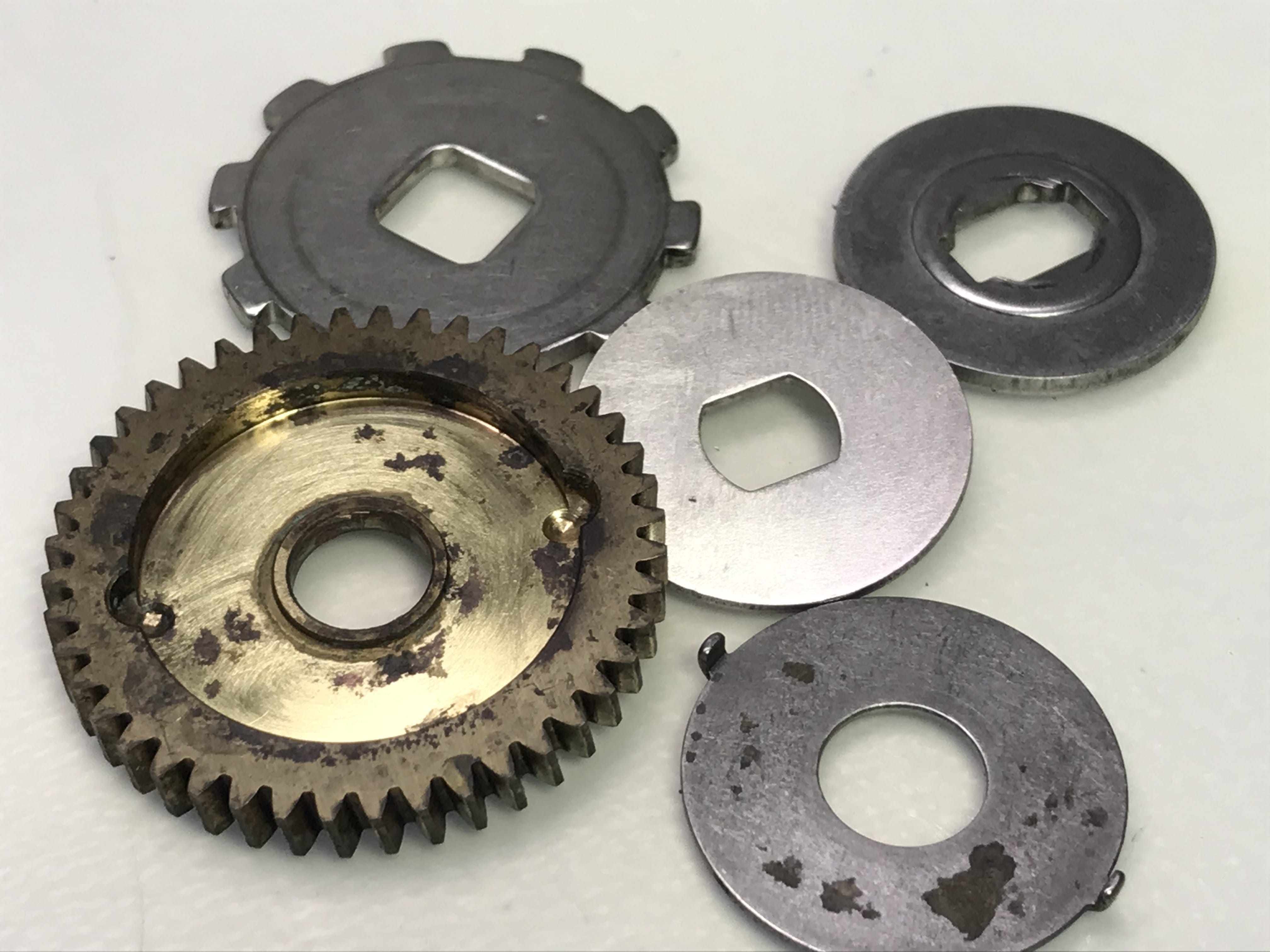

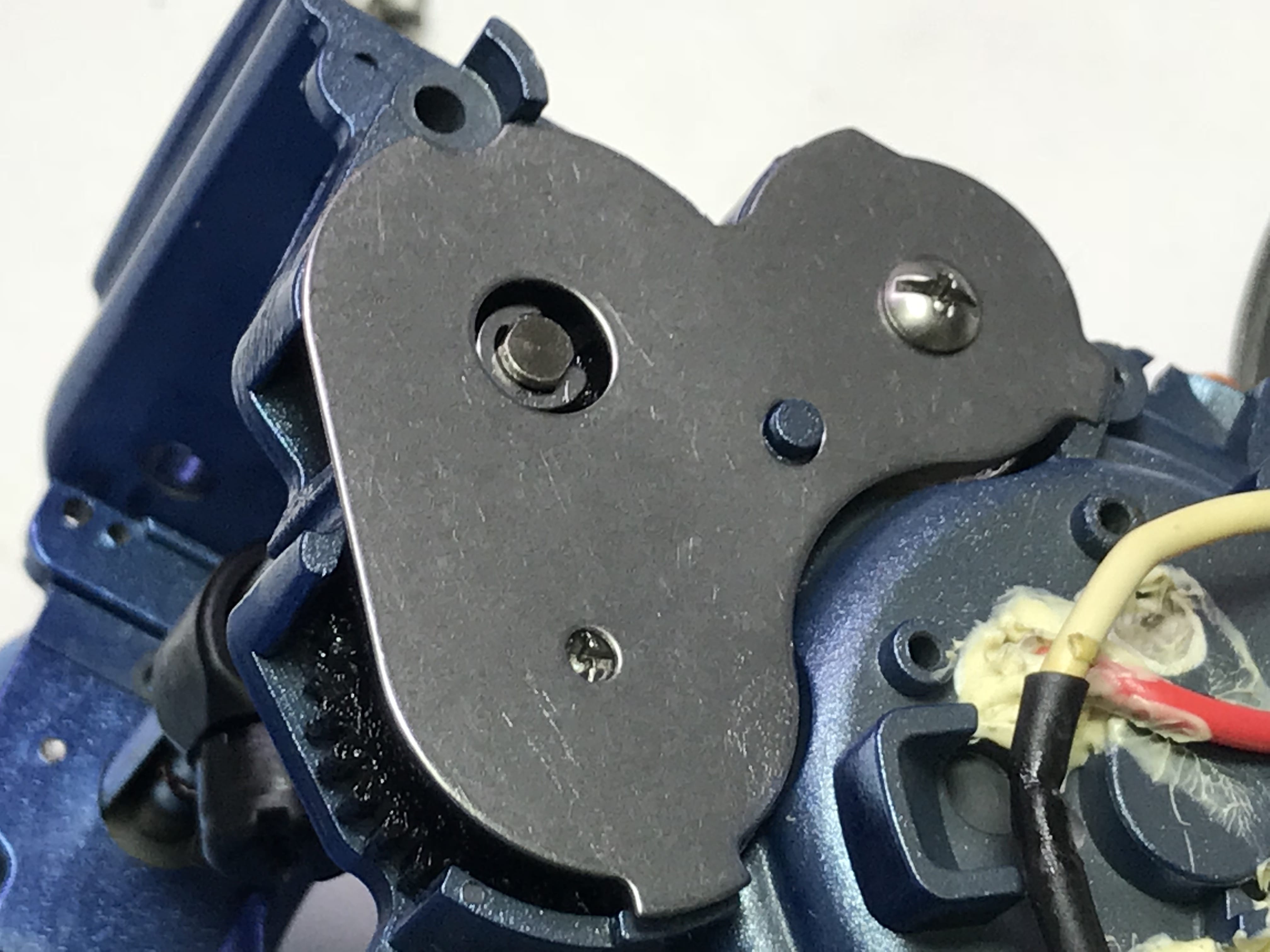

드라이브기어 웜기어 상태 양호 합니다.

드이어 전부 조립 완료 합니다.

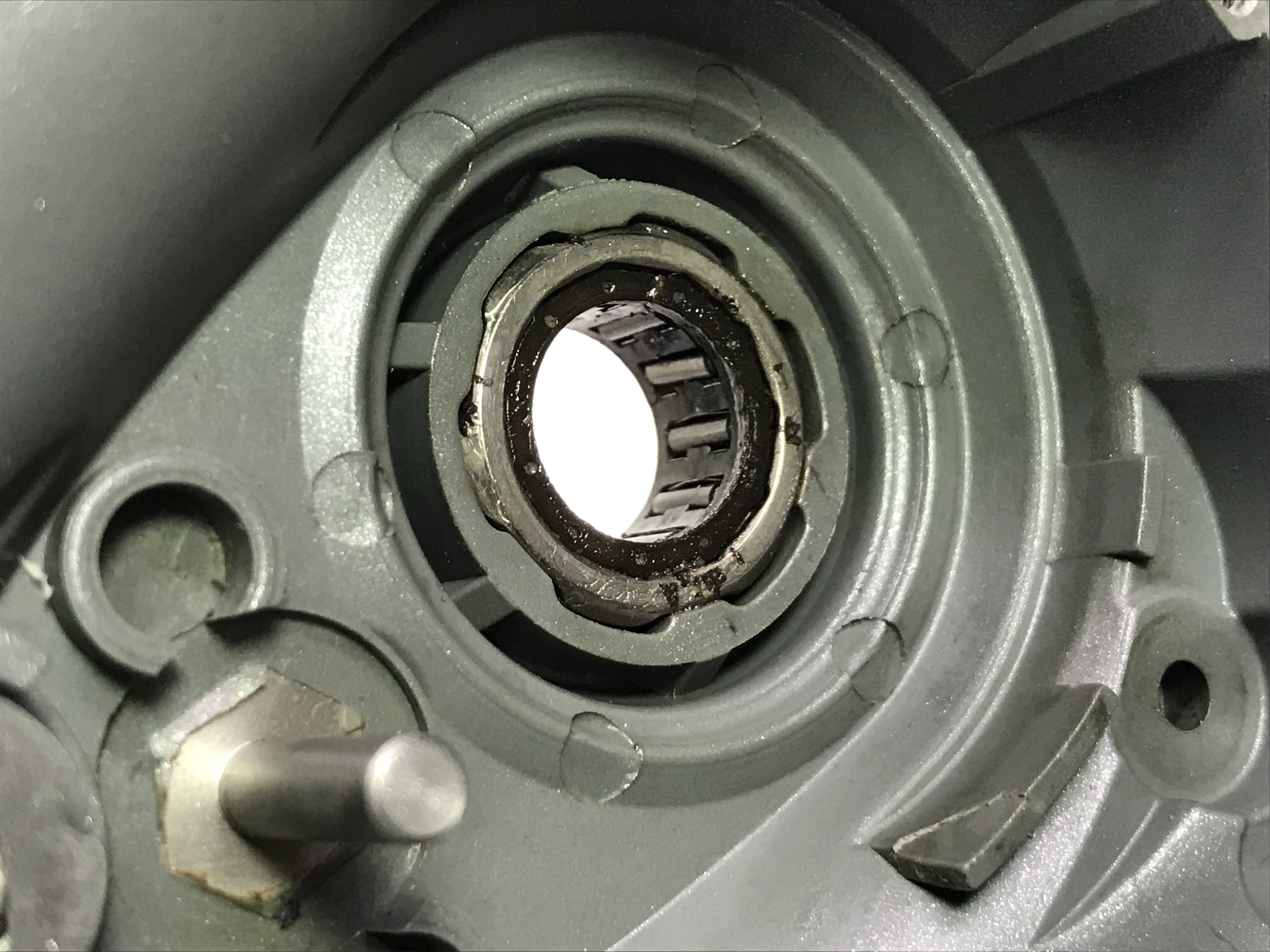

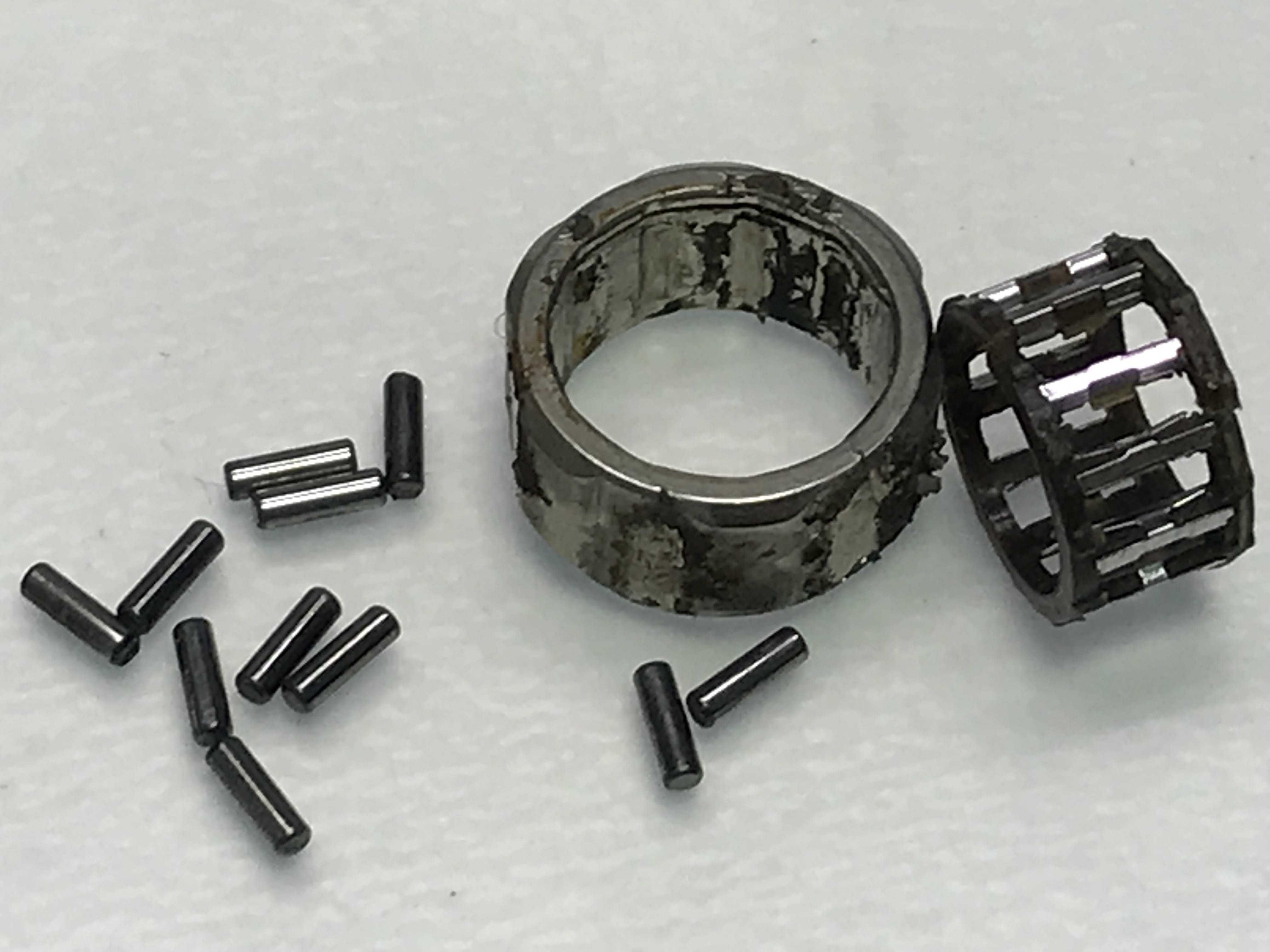

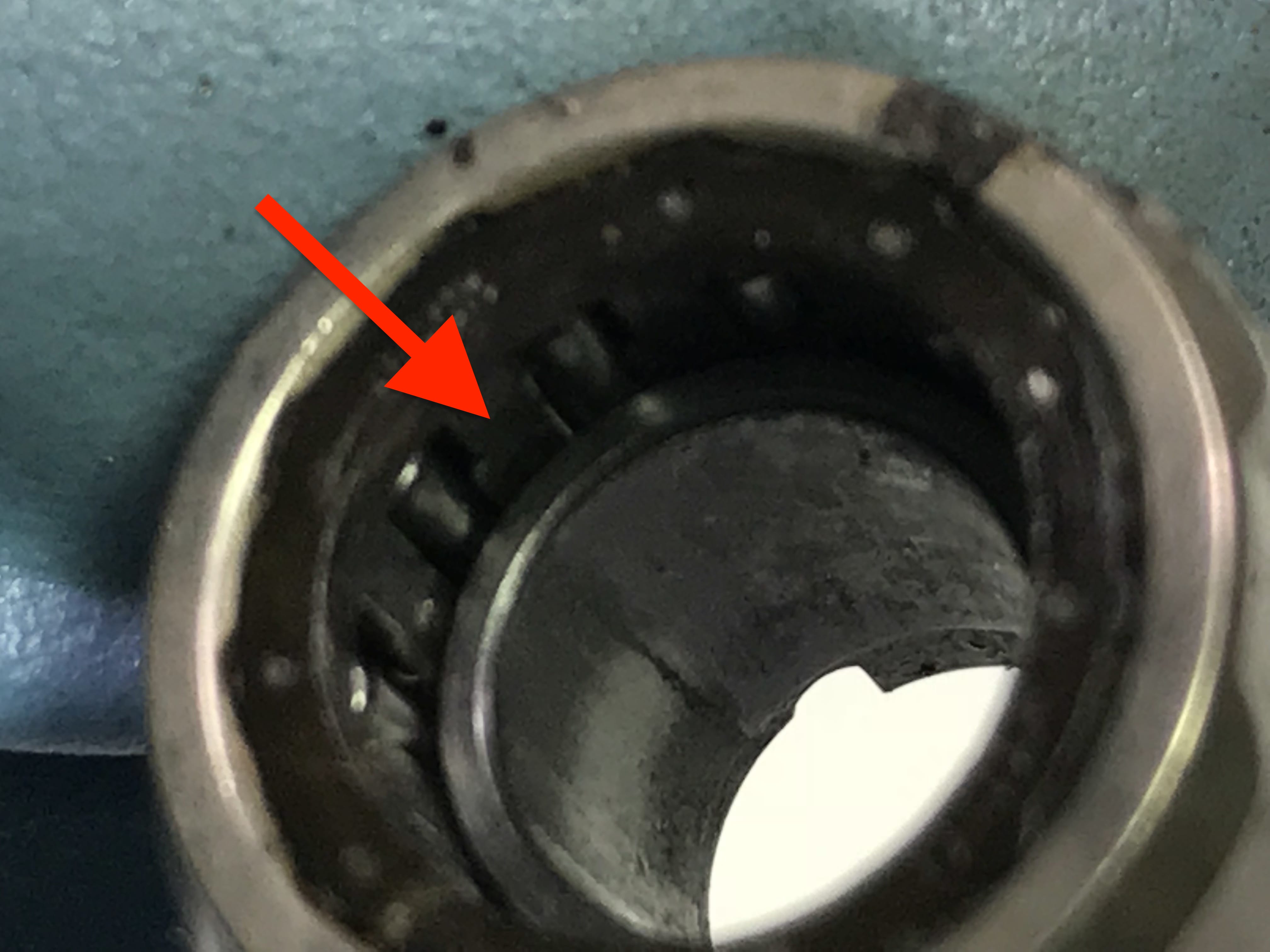

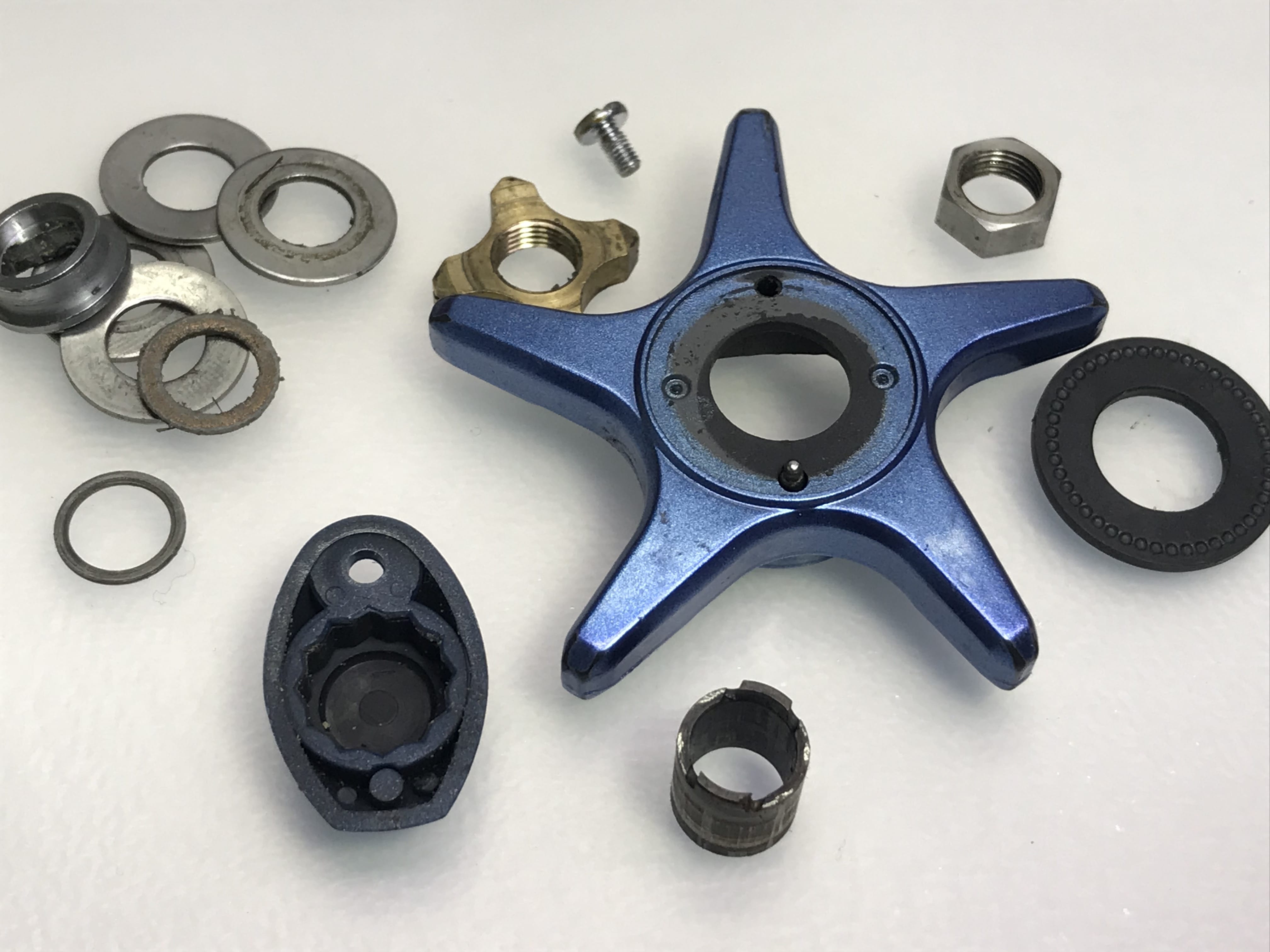

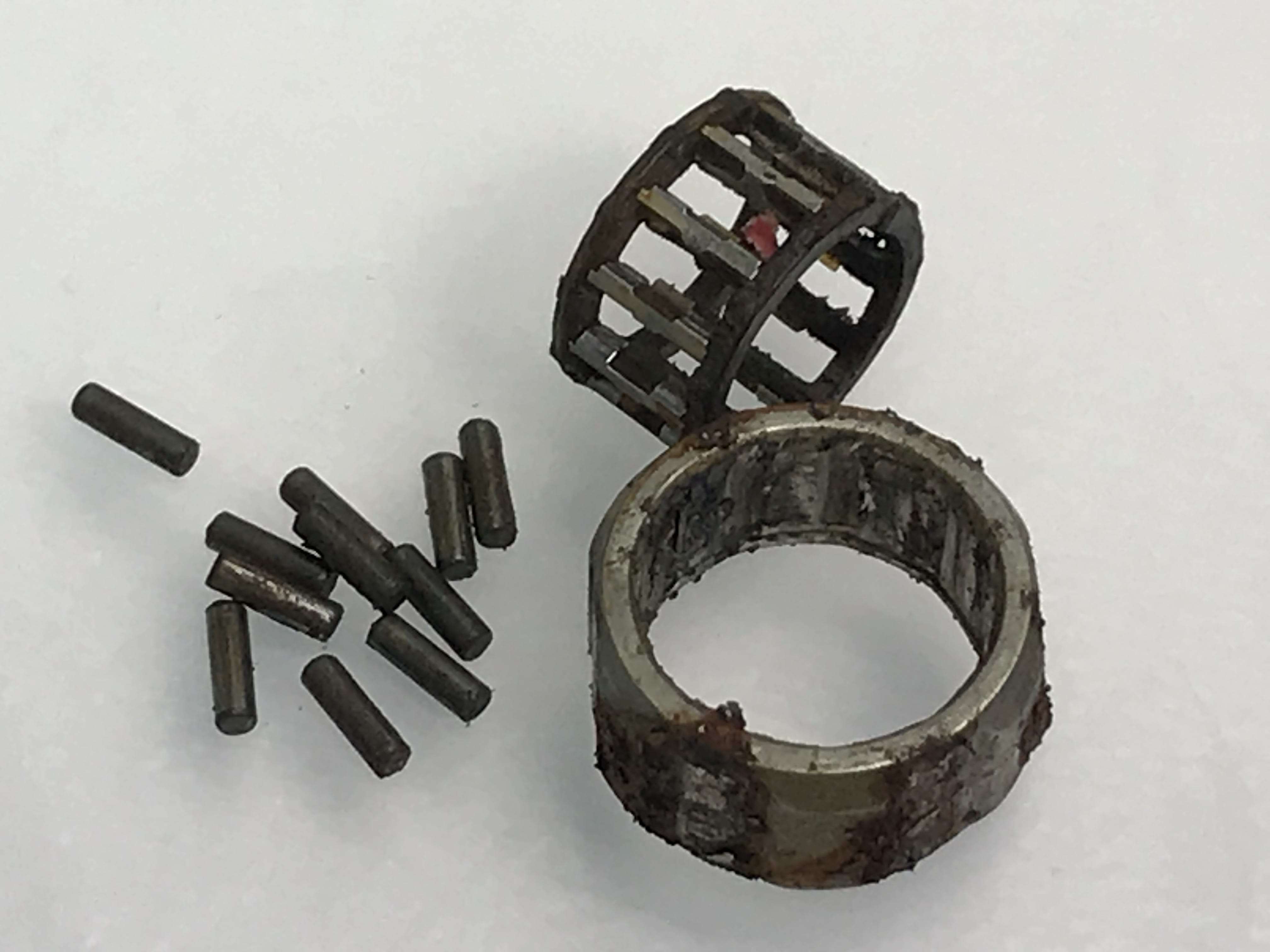

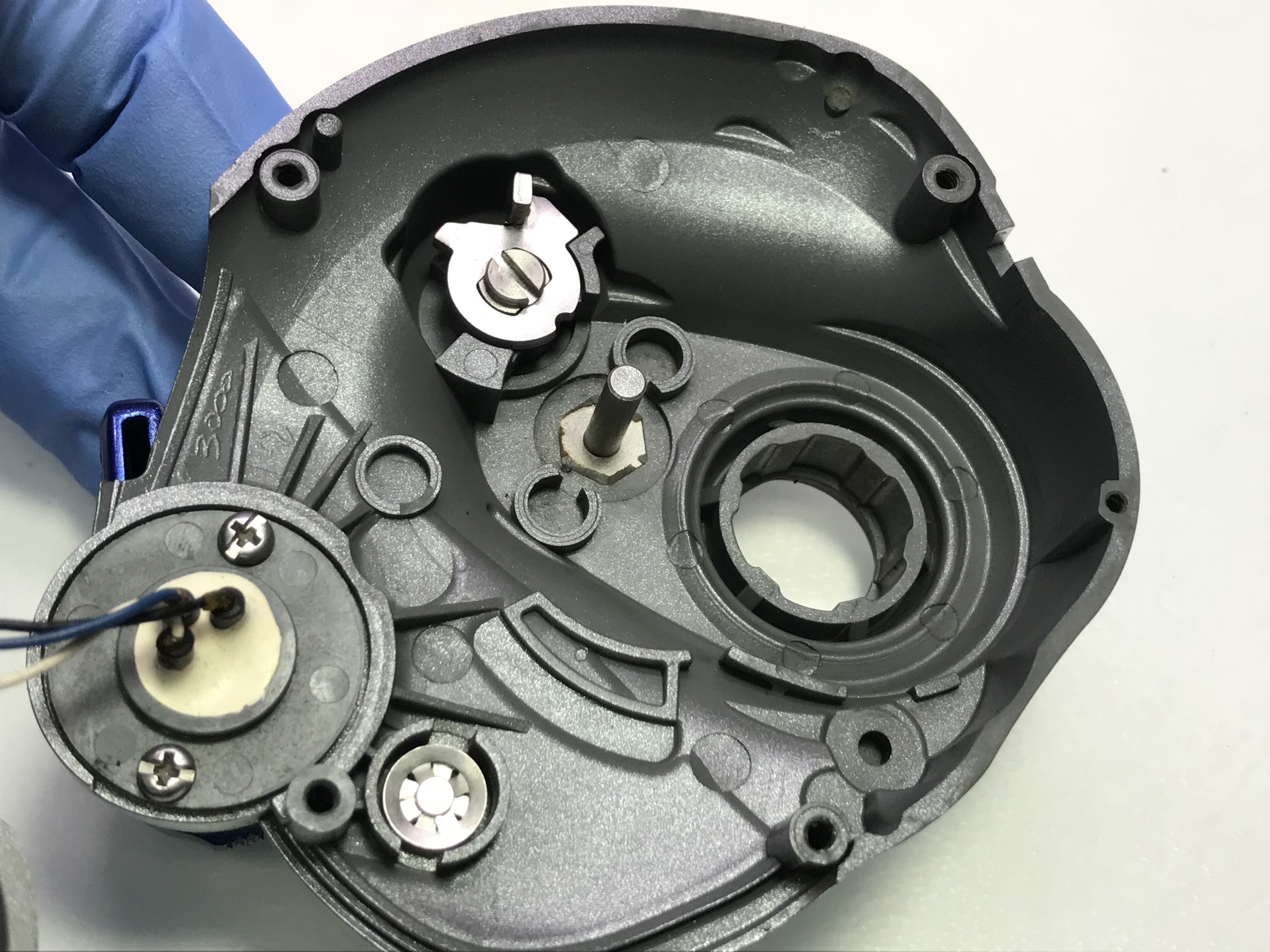

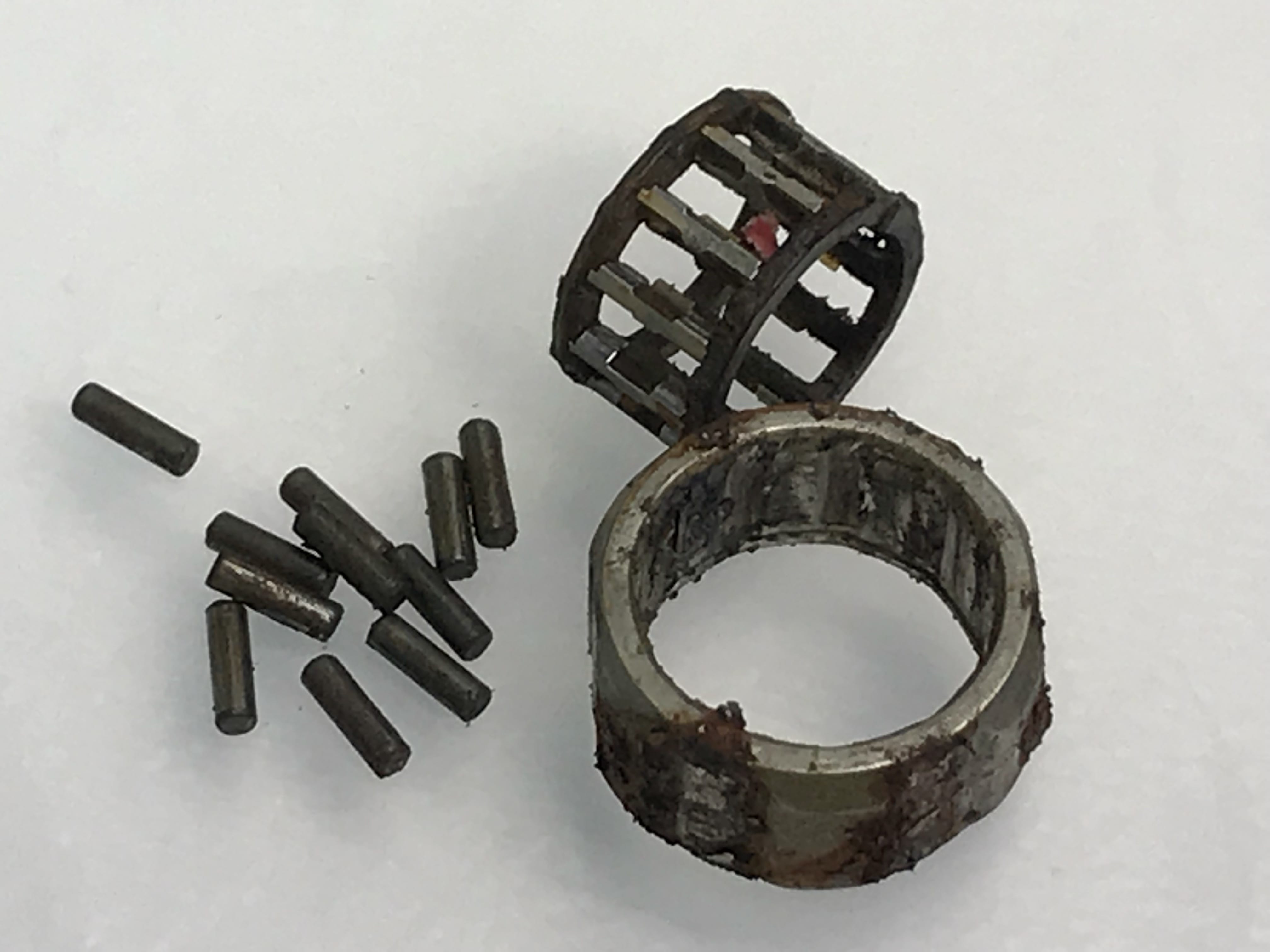

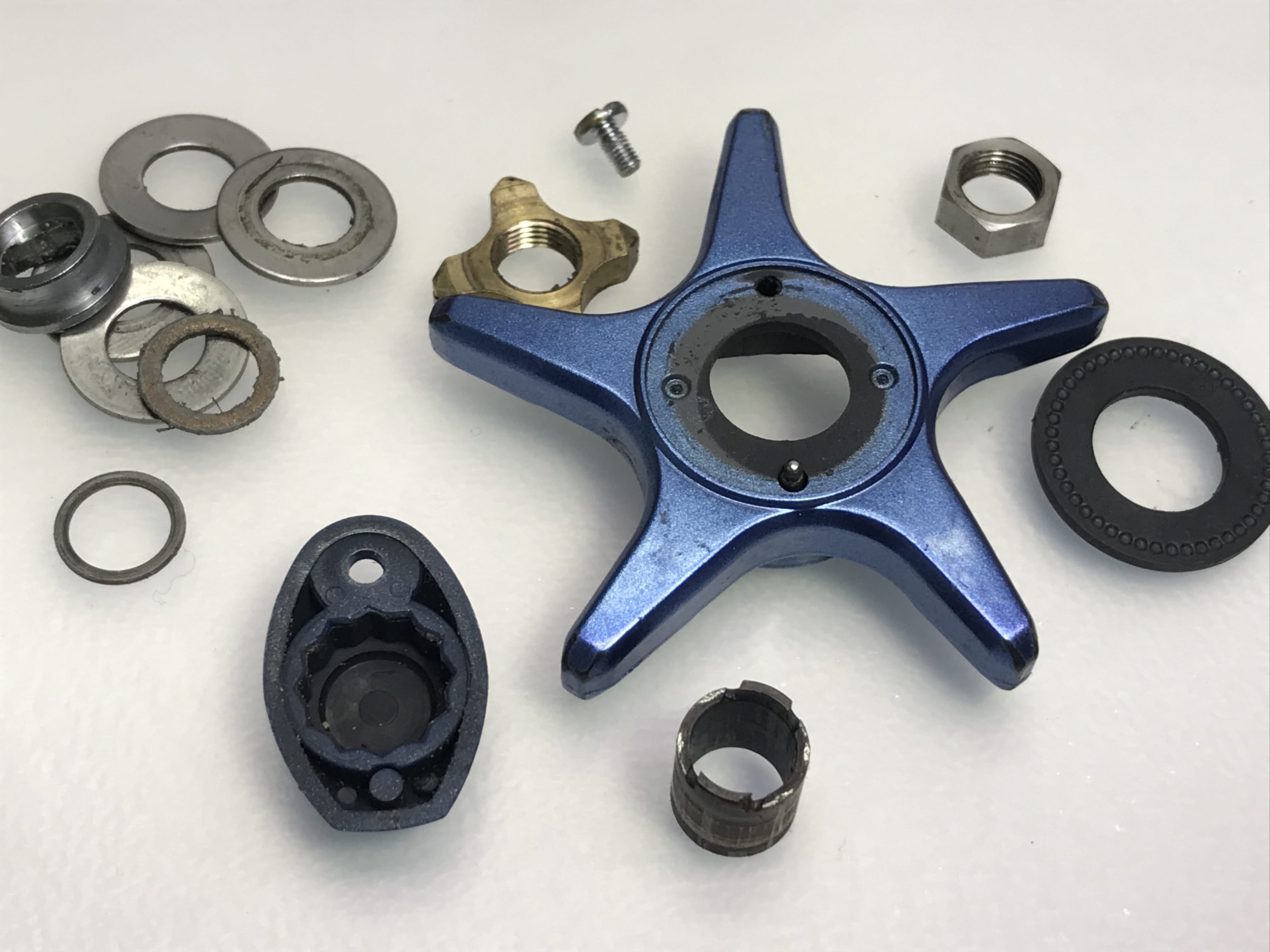

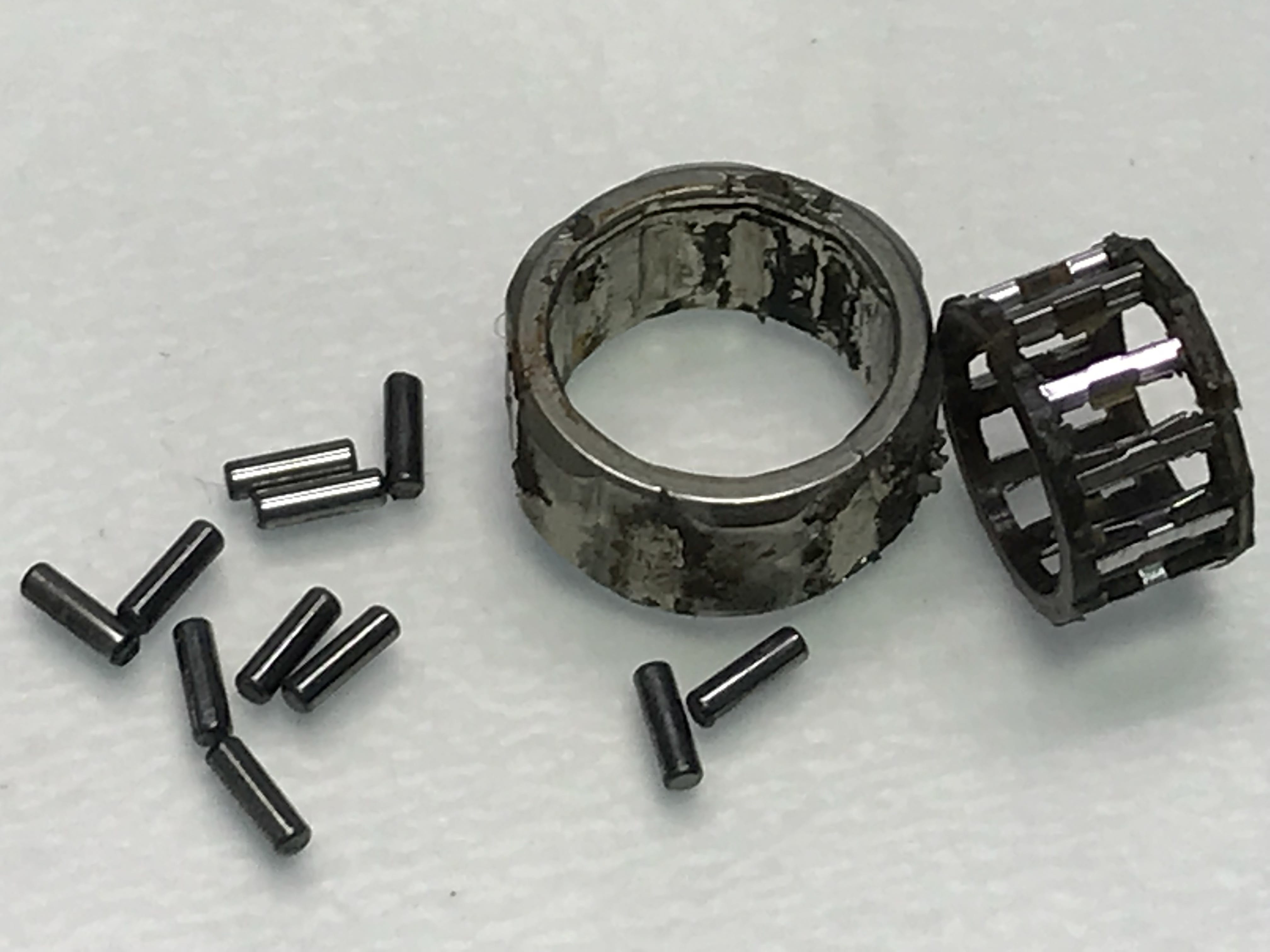

원웨이 녹과 고착 보이던거 전부 분해 해서 녹제거 및 세척 했습니다.

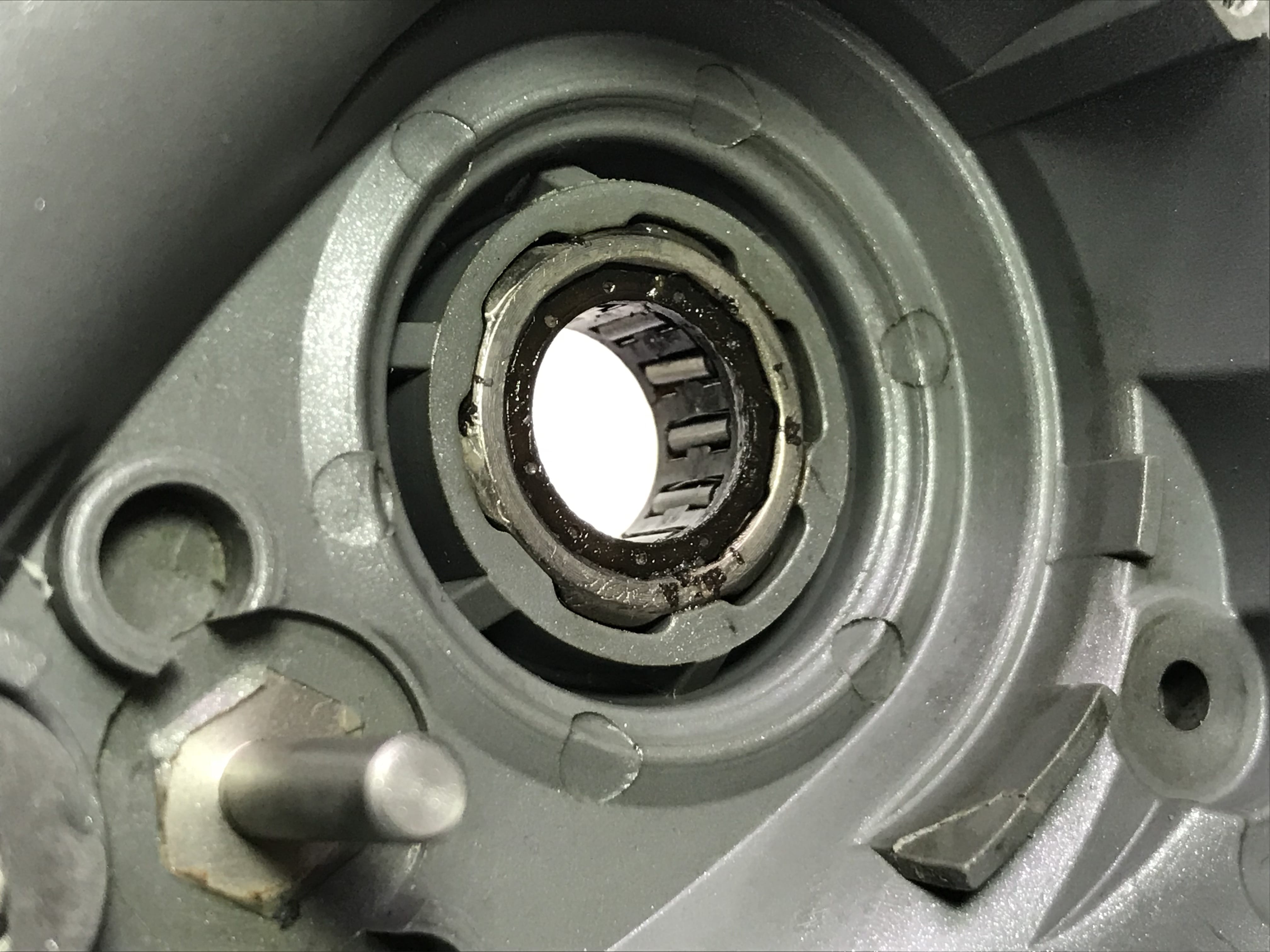

아래의 사진처럼 조립전에 정확하게 역회전이 안되는지 확인 해야 합니다.

역회전 된다면 바로 교체 해야합니다.

전동릴은 뒤로 돌아가는 제품은 없으니깐요~

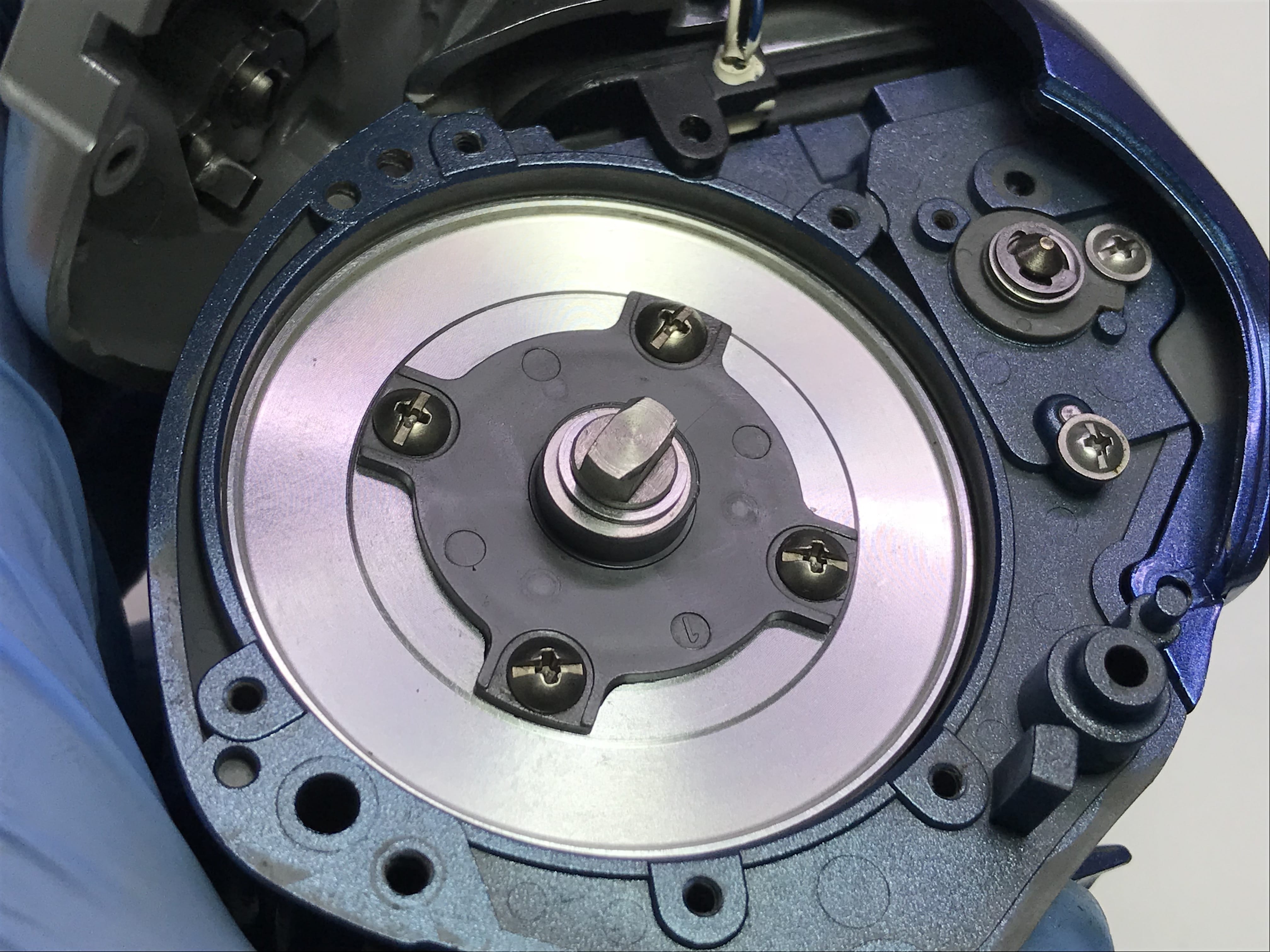

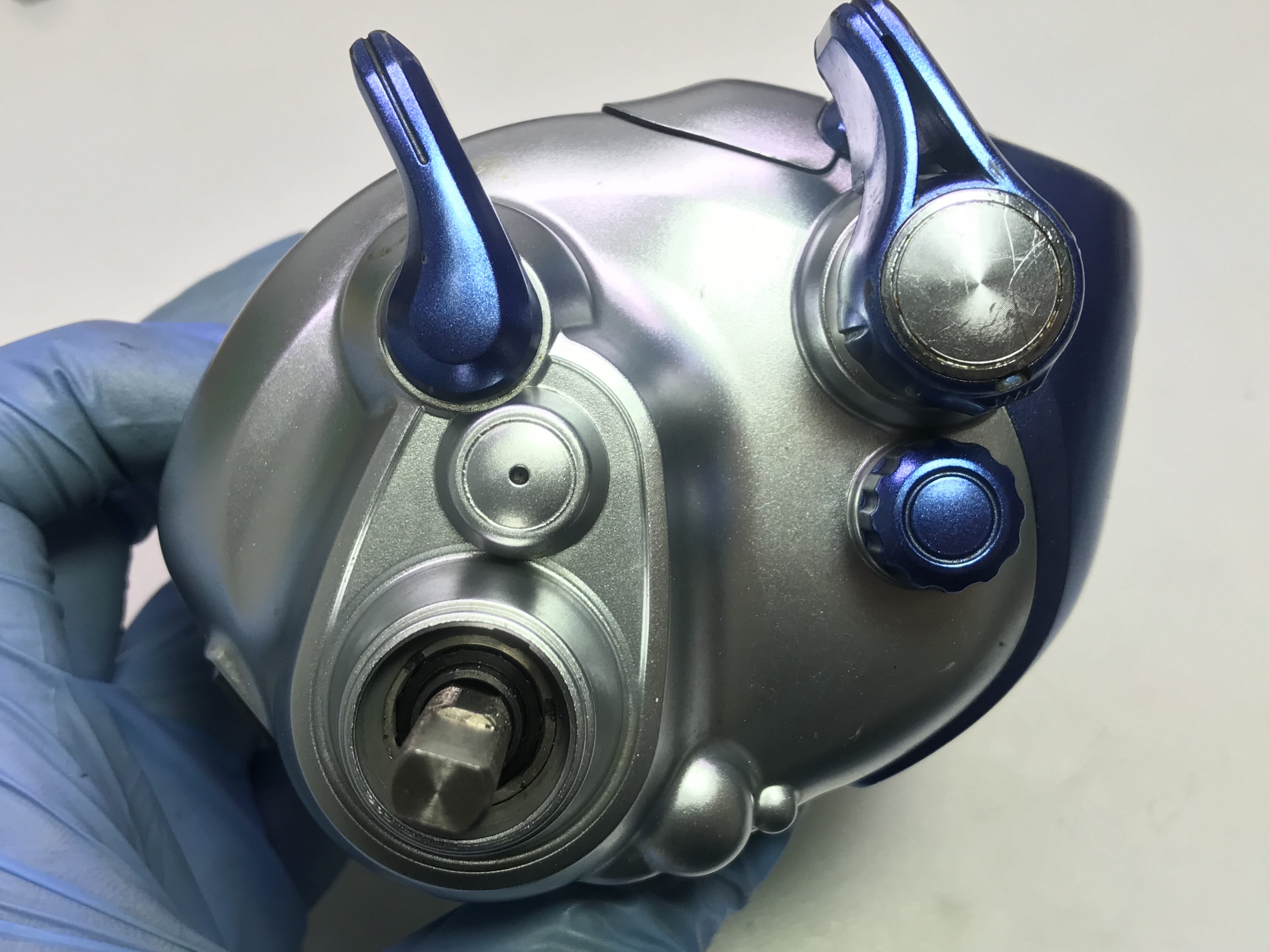

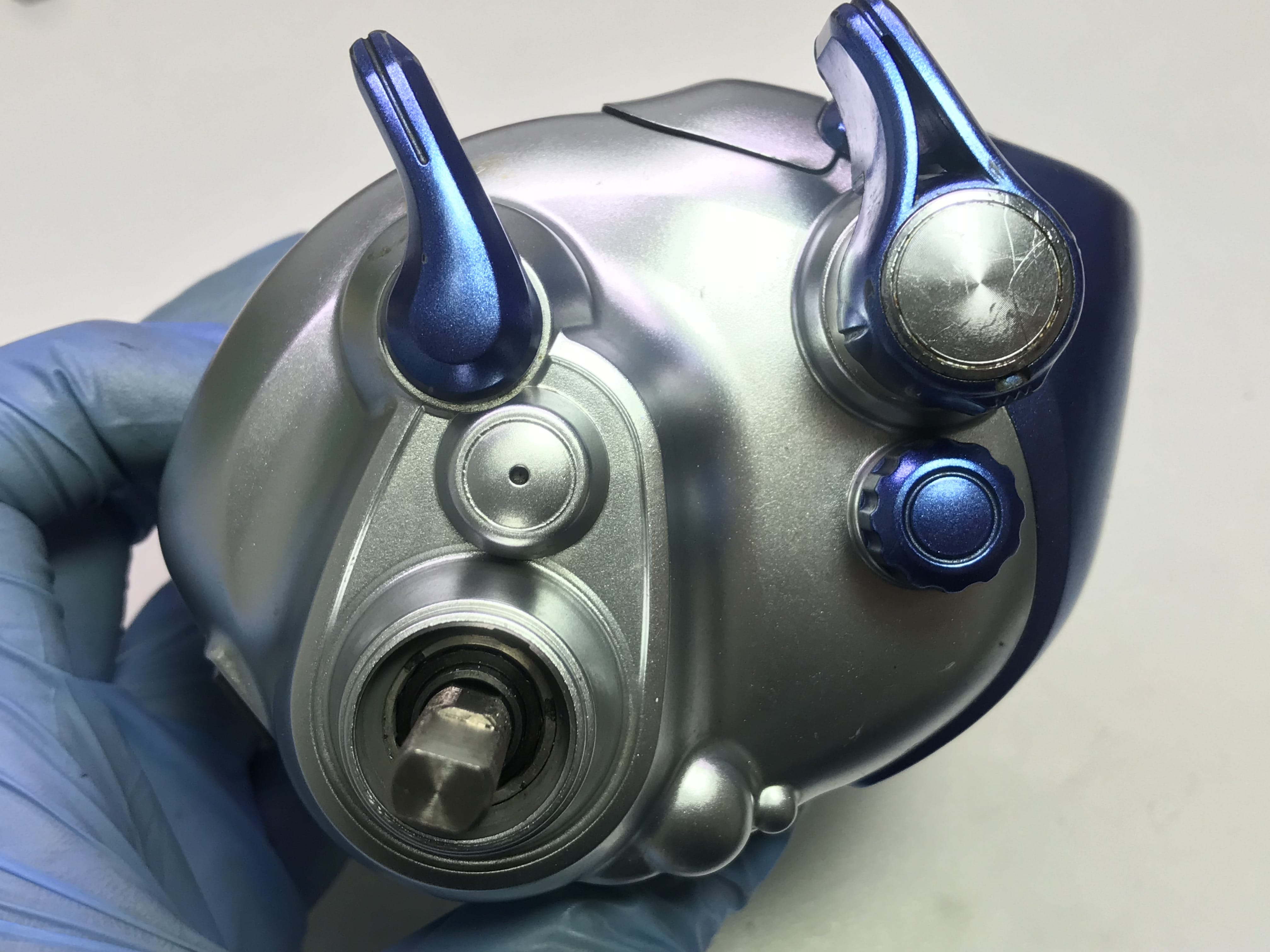

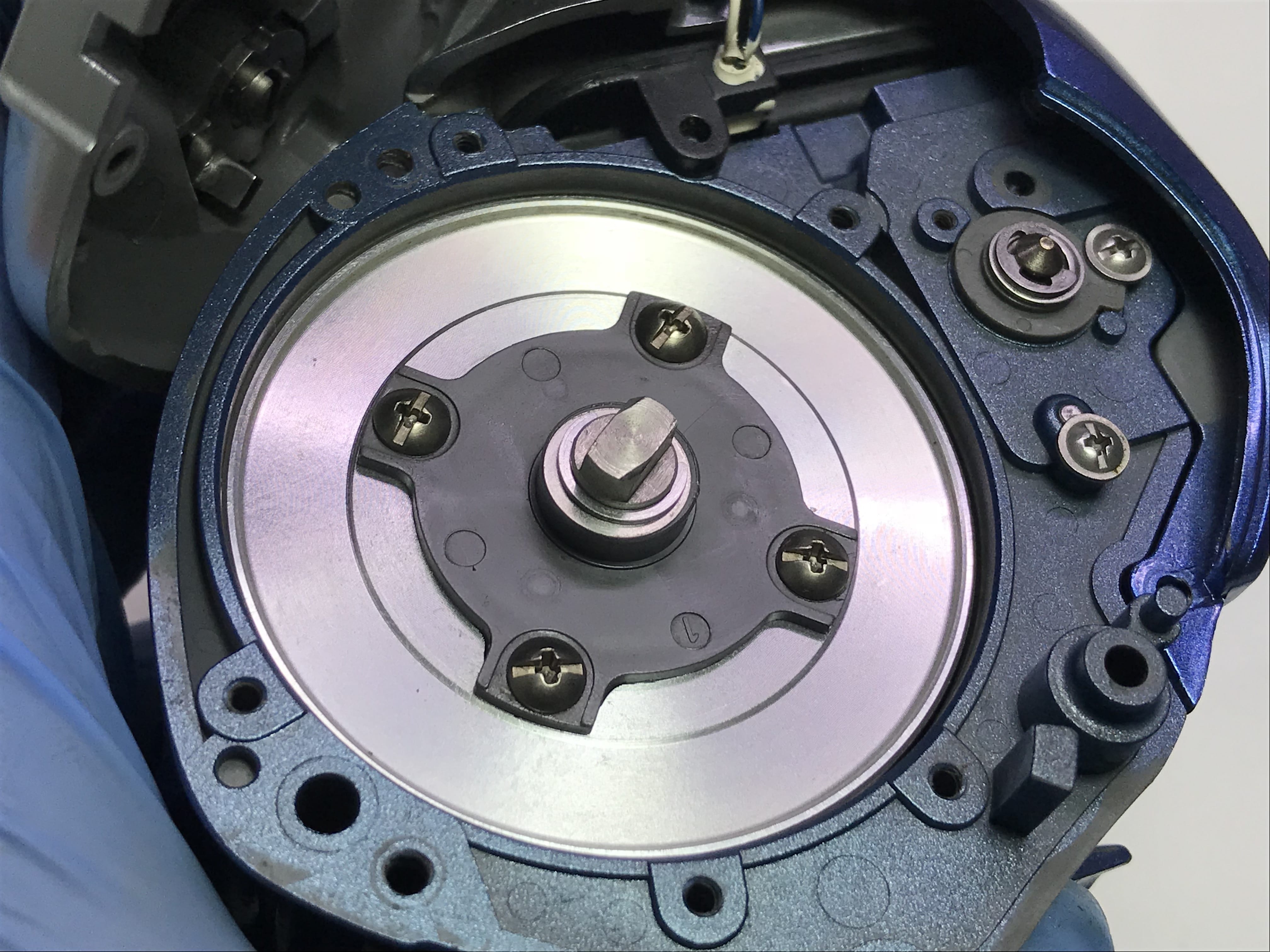

사이드 커버 덥고 완료 합니다.

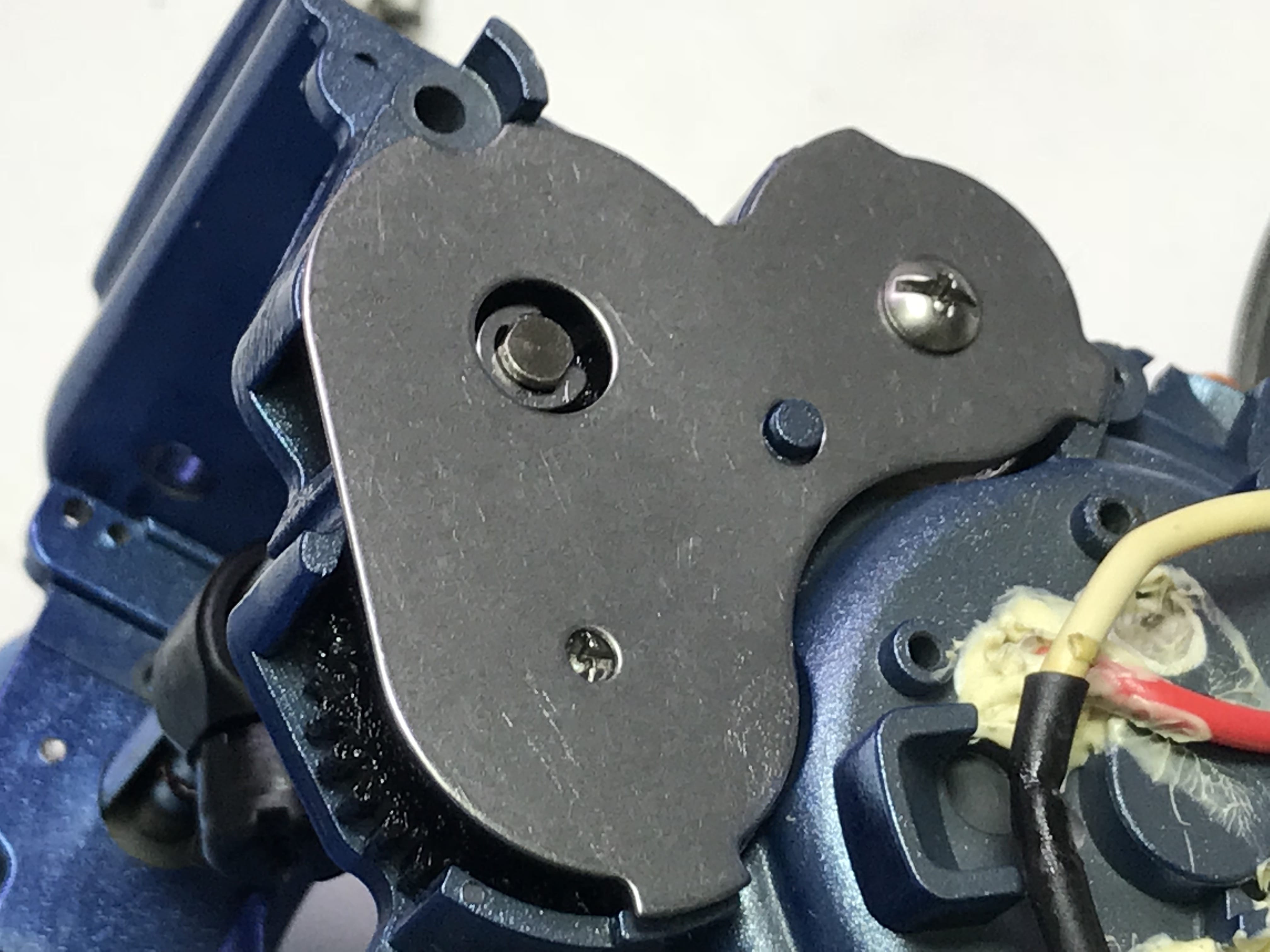

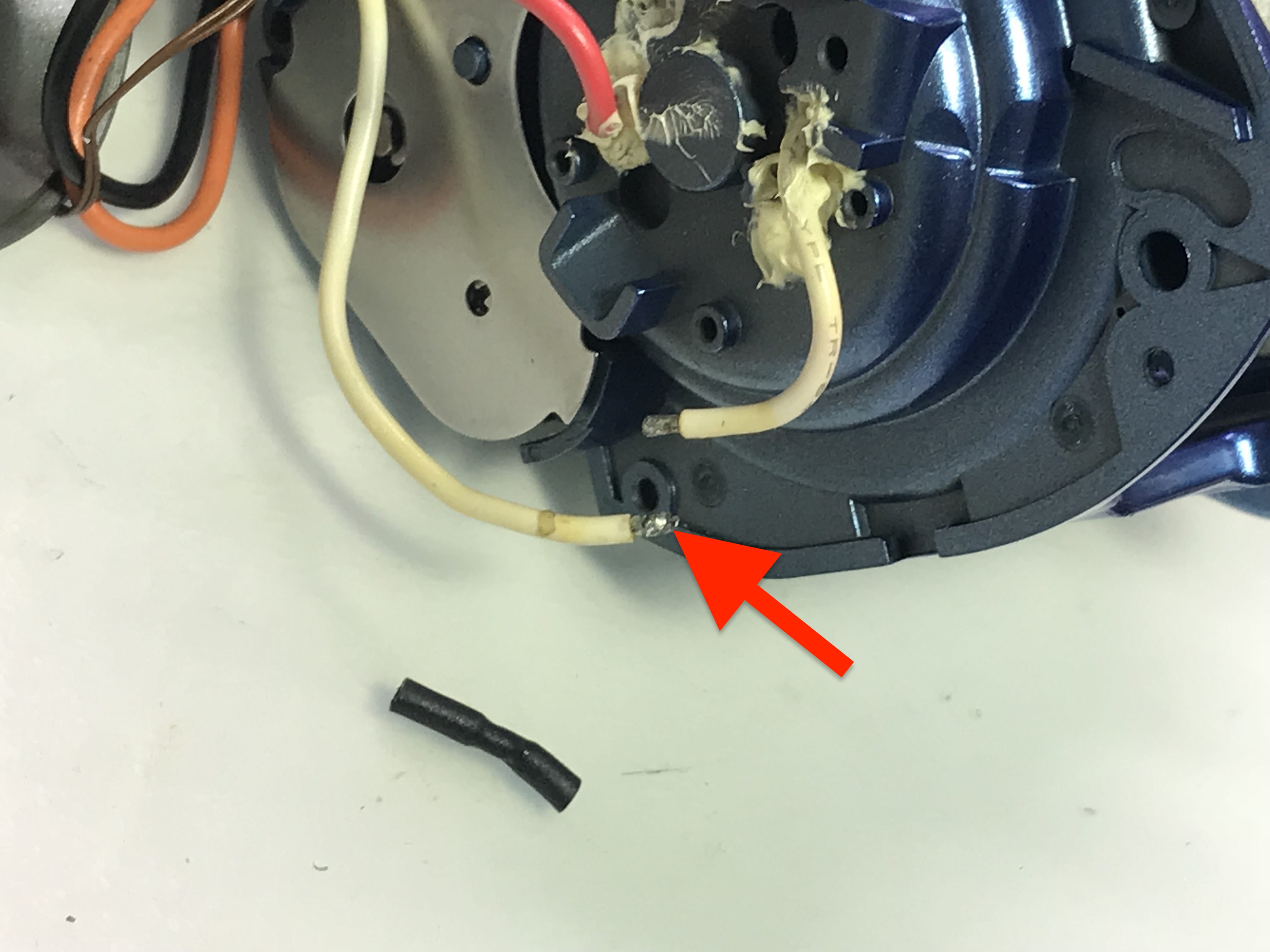

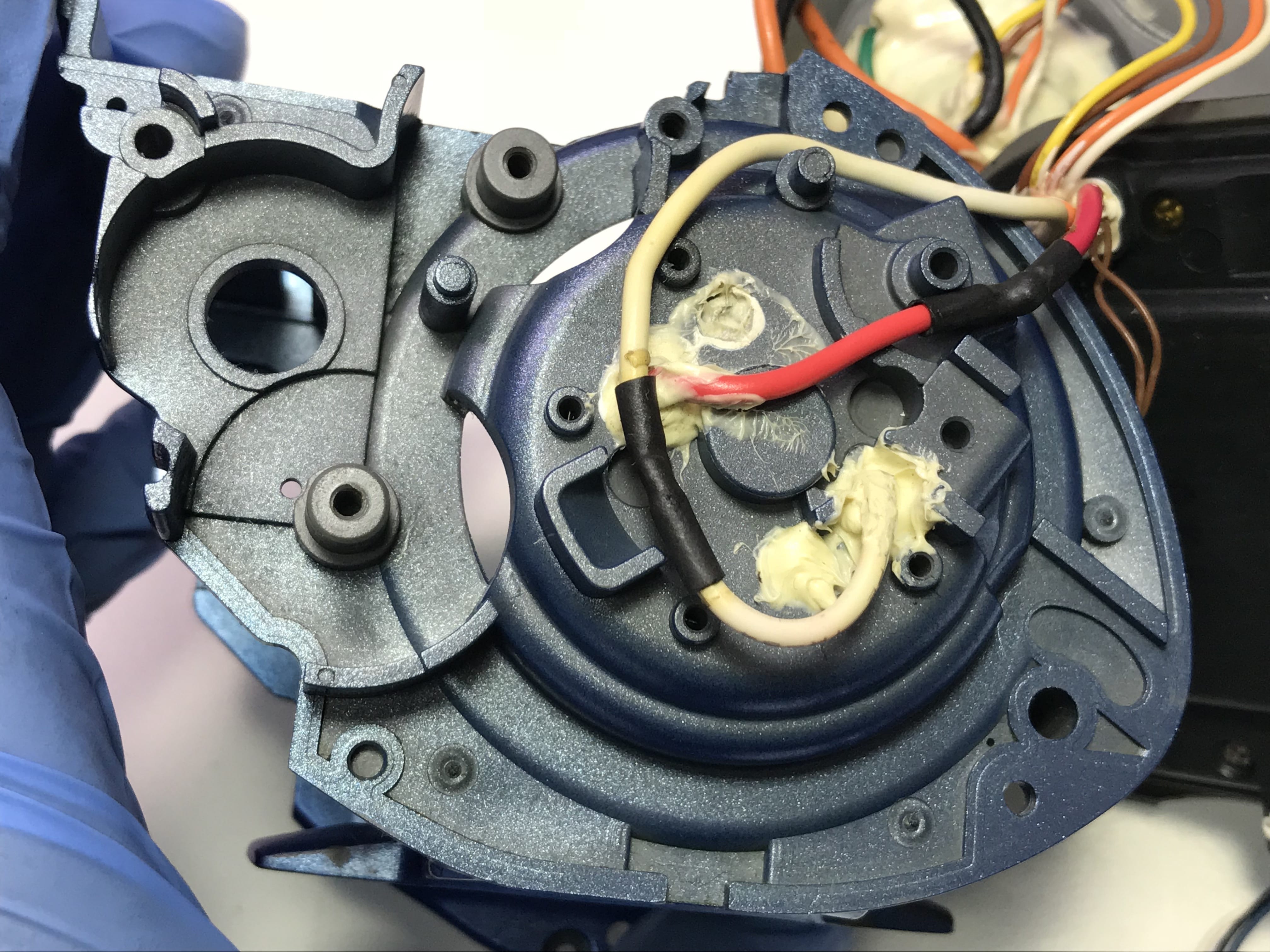

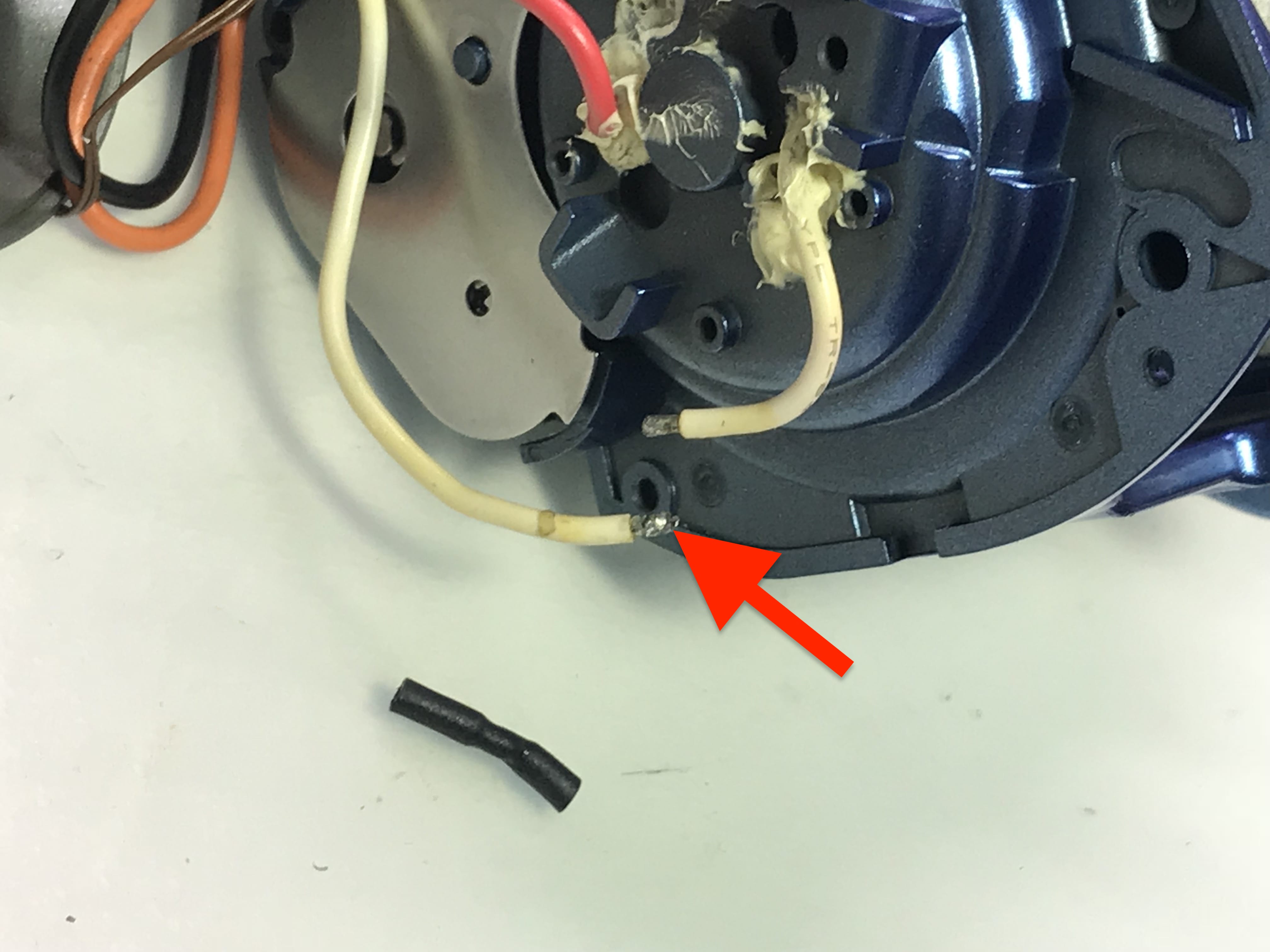

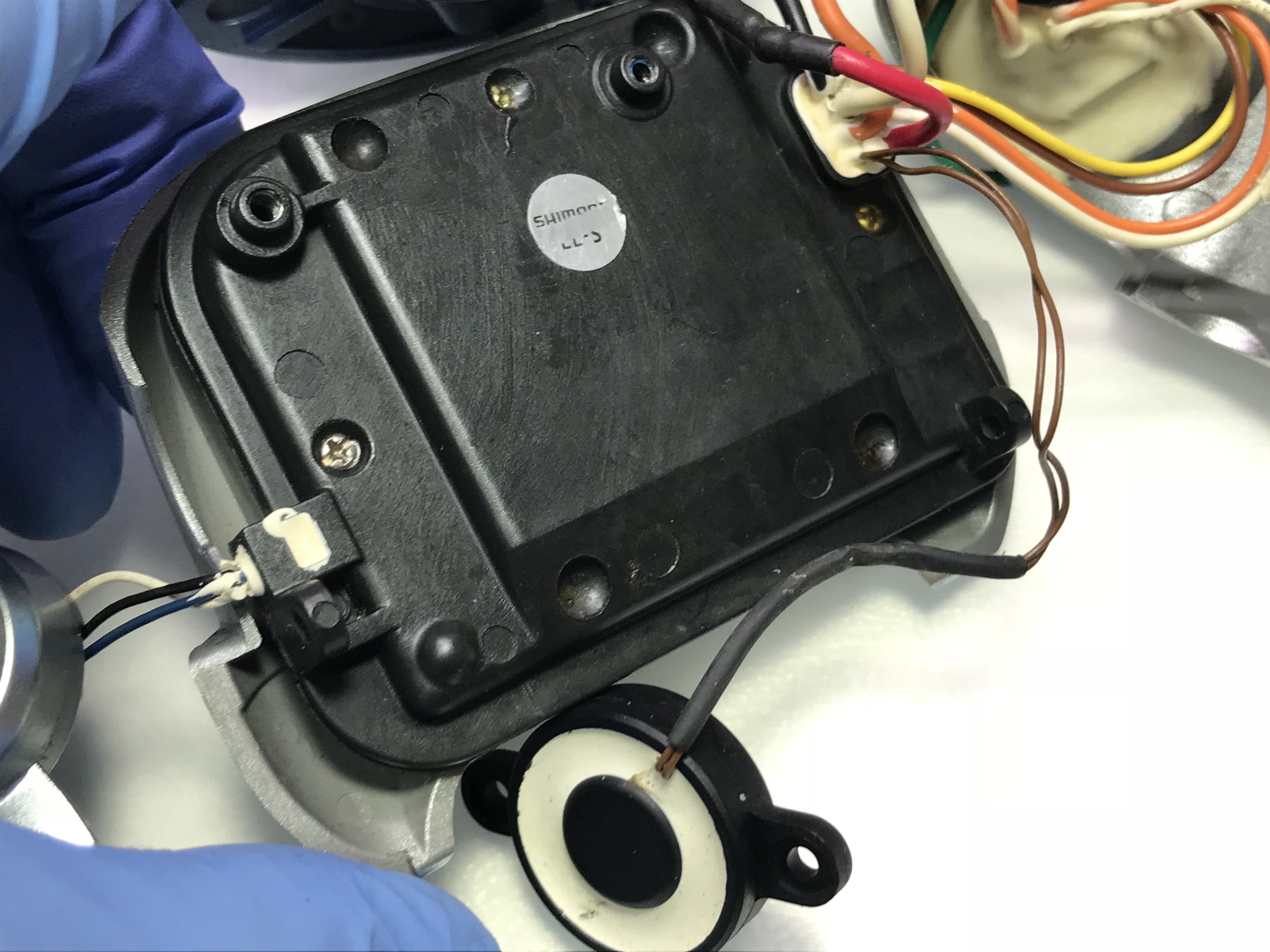

완료 후 전원 연결하니 또 문제가 오네요 ……

여기저기 확인 테스트 후 찾았습니다.

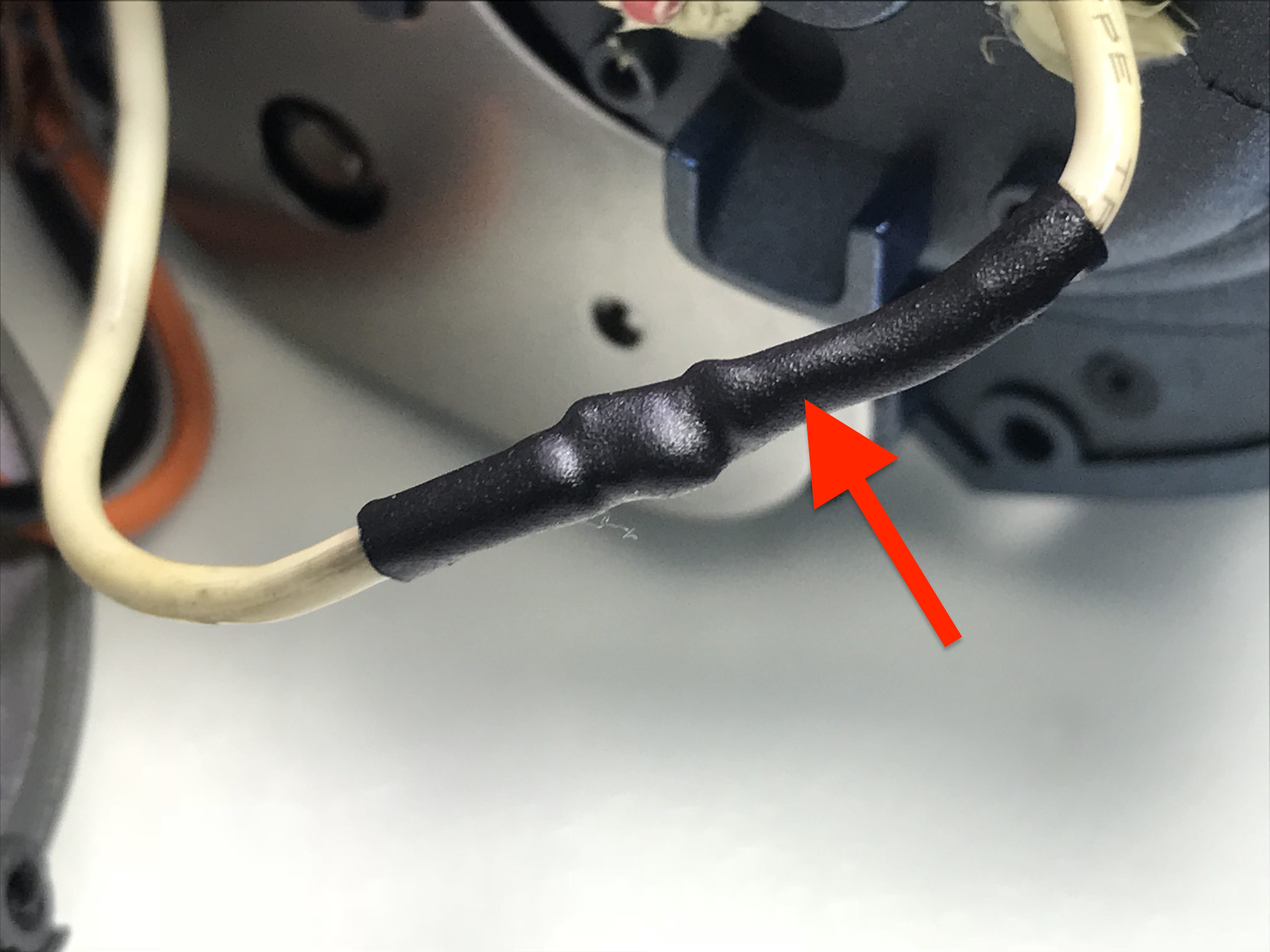

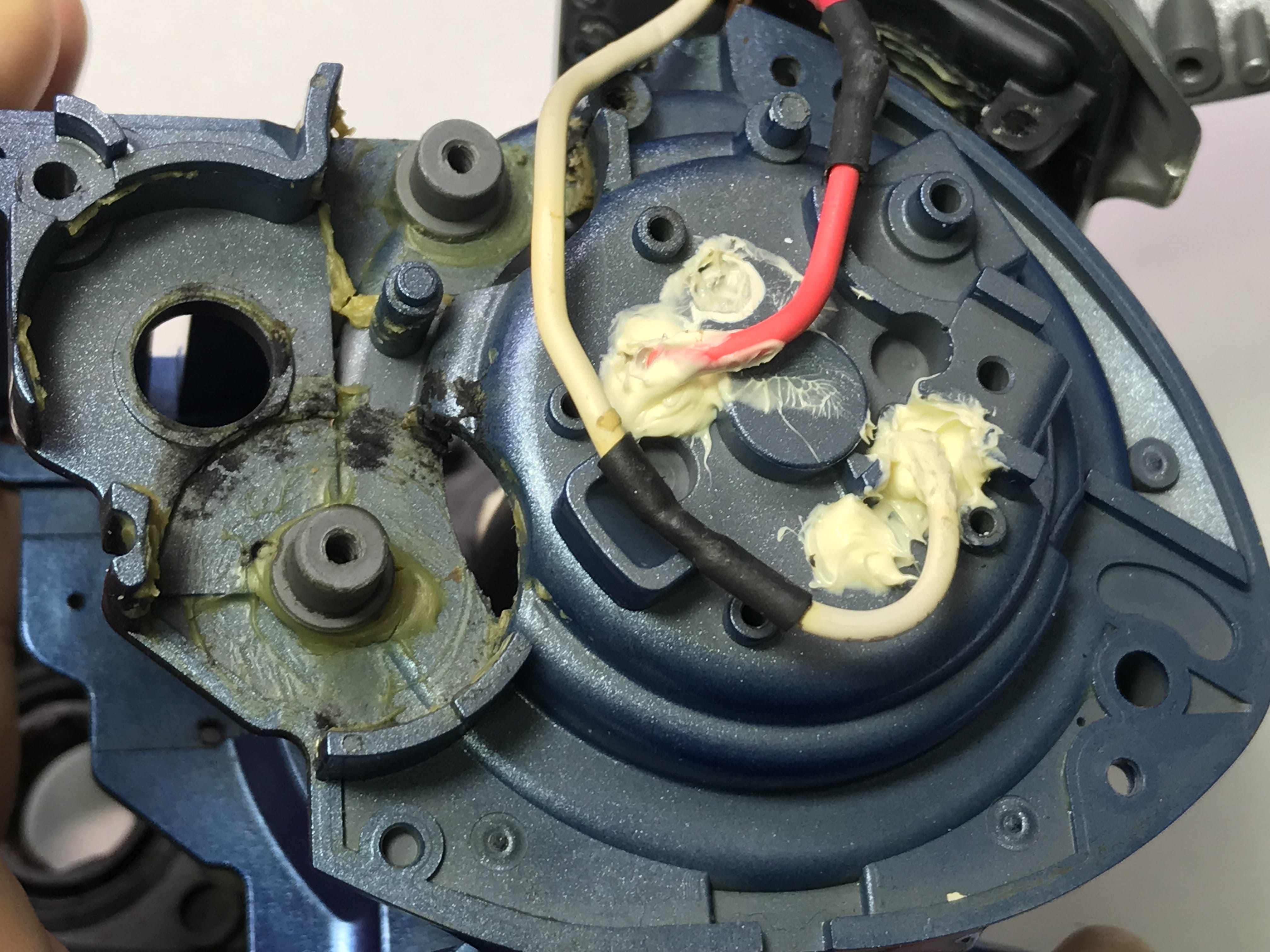

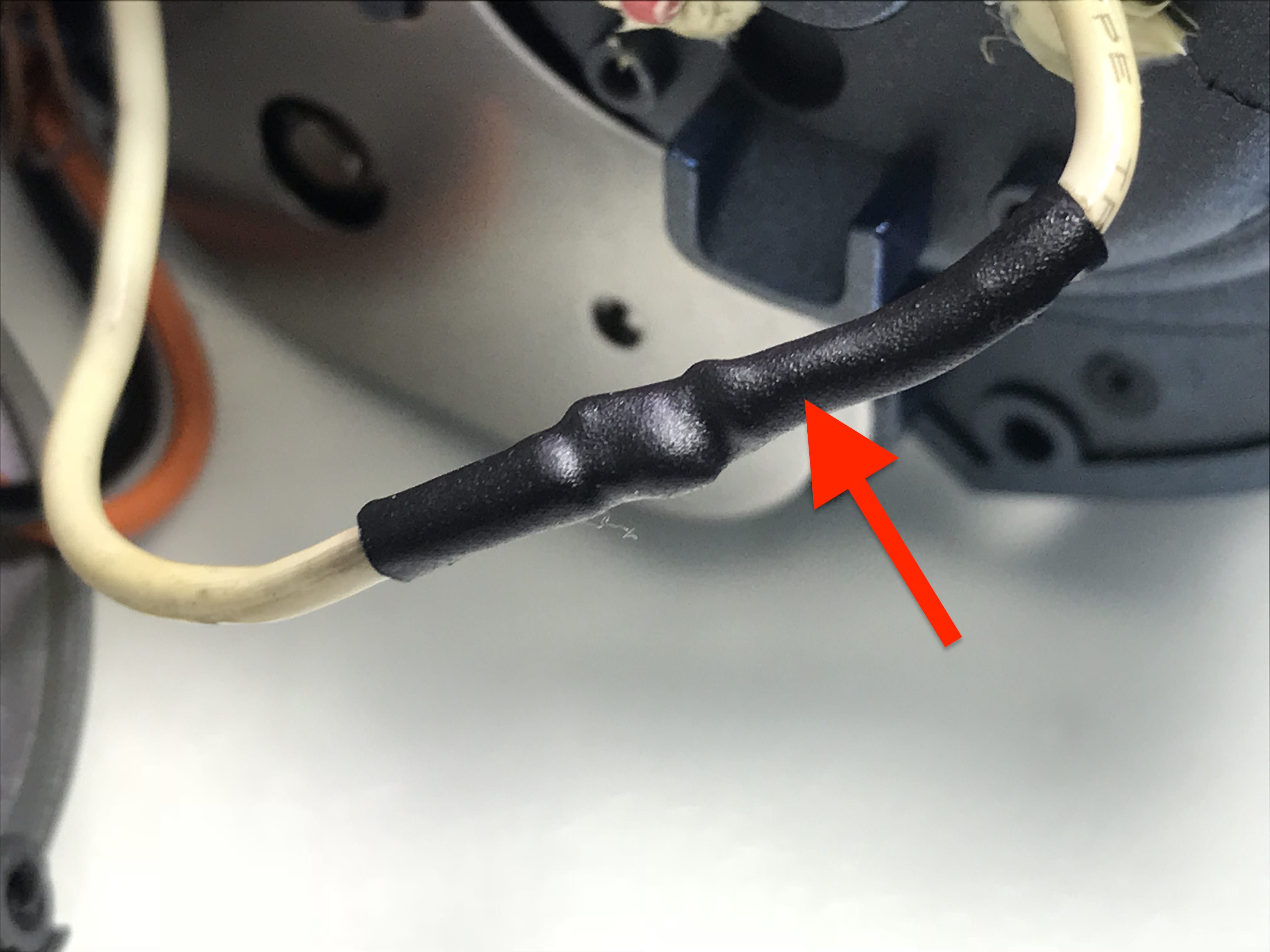

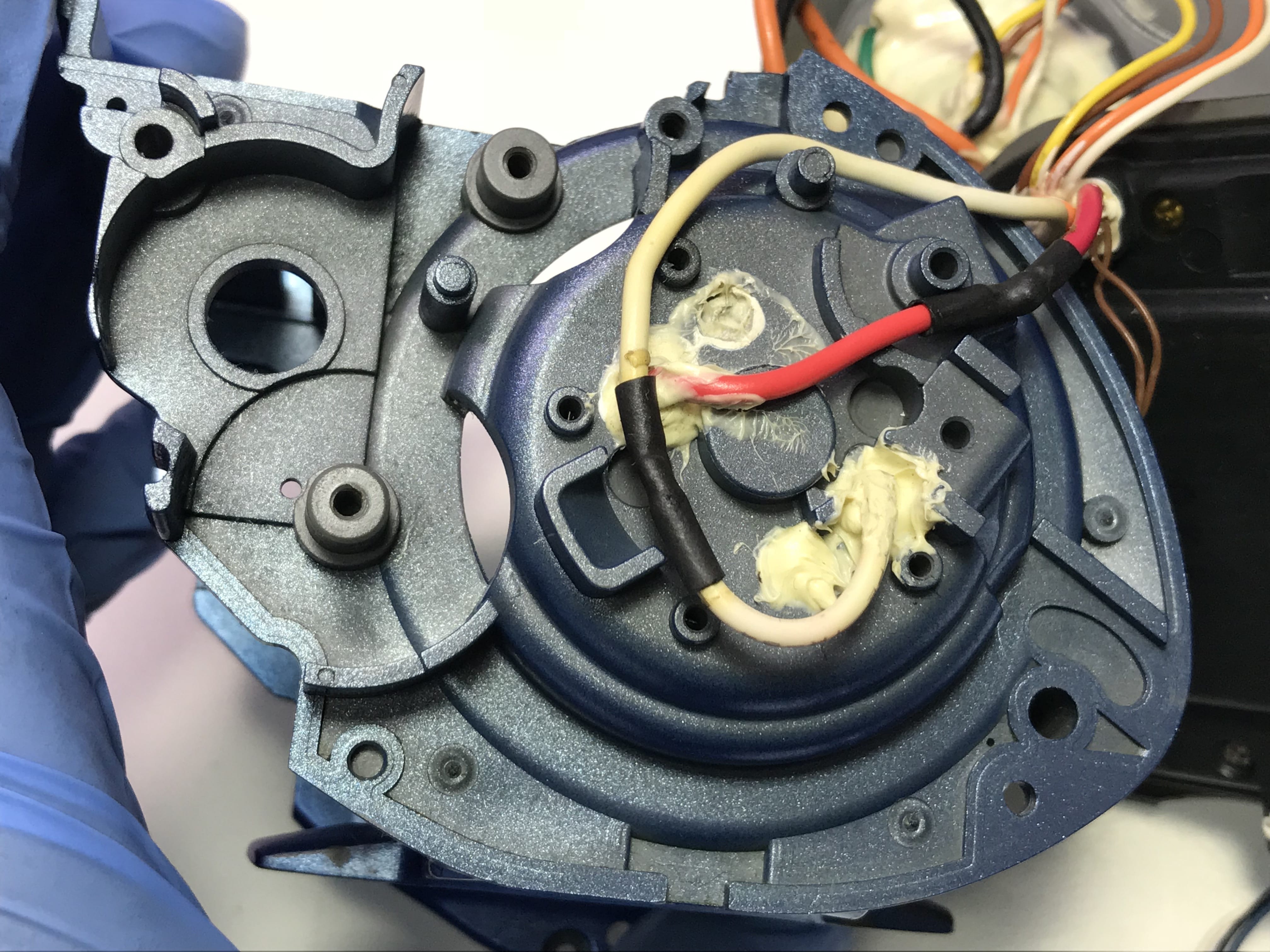

단단하게 연결해 드리고 아래의사진처럼 수축 고무 열처리 후 확인 합니다.

이상 없이 잘 되네요 ^^
