시마노 15포스마스터 ForceMaster 3000

중고로 구매하셨다고 하시며 점검 부탁 하셨습니다.

핸들에서 쇠불지는듯한 소음이 들리니다….;;;;

역시 베어링에서 서걱서걱 소리 날때

교체를 안해주셔서 고착으로넘어 부식으로

베어링 분해되면서 핸들축손상이 생겼습니다.

이러면 사실 분제있는 부분들 분해 하기도

굉장히 힘듭니다……

하지만 하도 많이해서 ㅋㅋ 잘 분해 합니다.

내부 확인합니다.

내부는 언듯보면 상태가 양호해 보입니다.

기어부터 천천히 분해 들어갑니다.

핸들축과 클러치캠 부속들 분해 합니다.

스풀분해 꺼내서 분해 합니다.

음… 예전에 조립할때 잘 못하셨는지??

고무가 끊어져 있습니다.

구리스 오염도 많이 있구요.

레벨와인더 쪽 부속도 분해 합니다.

좌측 커버 분해 해서 보니

이런….모터를 분해 한적이 있습니다.

그런대…마감을 이렇게 했는지 이해를 못하겠네요.

모터와 연결부분들은 실리콘등으로 실링 해줘야 합니다.

모터베선을 수축튜브 한번 해줘야 할껀대요….

검점테이프도 깔끔하게 한것도 아니고 대충 마감했네요??

음…모터와 아래쪽 베어링 분해 해서 확인합니다.

베어링 교체한것도 아니구요. 소음 있습니다.

15포스마스터3000 전부 분해 완료 했구요.

내부 오염된 구간들 확인 합니다.

전동릴세척 완료 합니다.

전동릴세척 하고 보니 몸체는 깔끔합니다.

전반적으로 오염도 잘 지워졌고

양호합니다.

레벨와인더부터 조립합니다.

음…

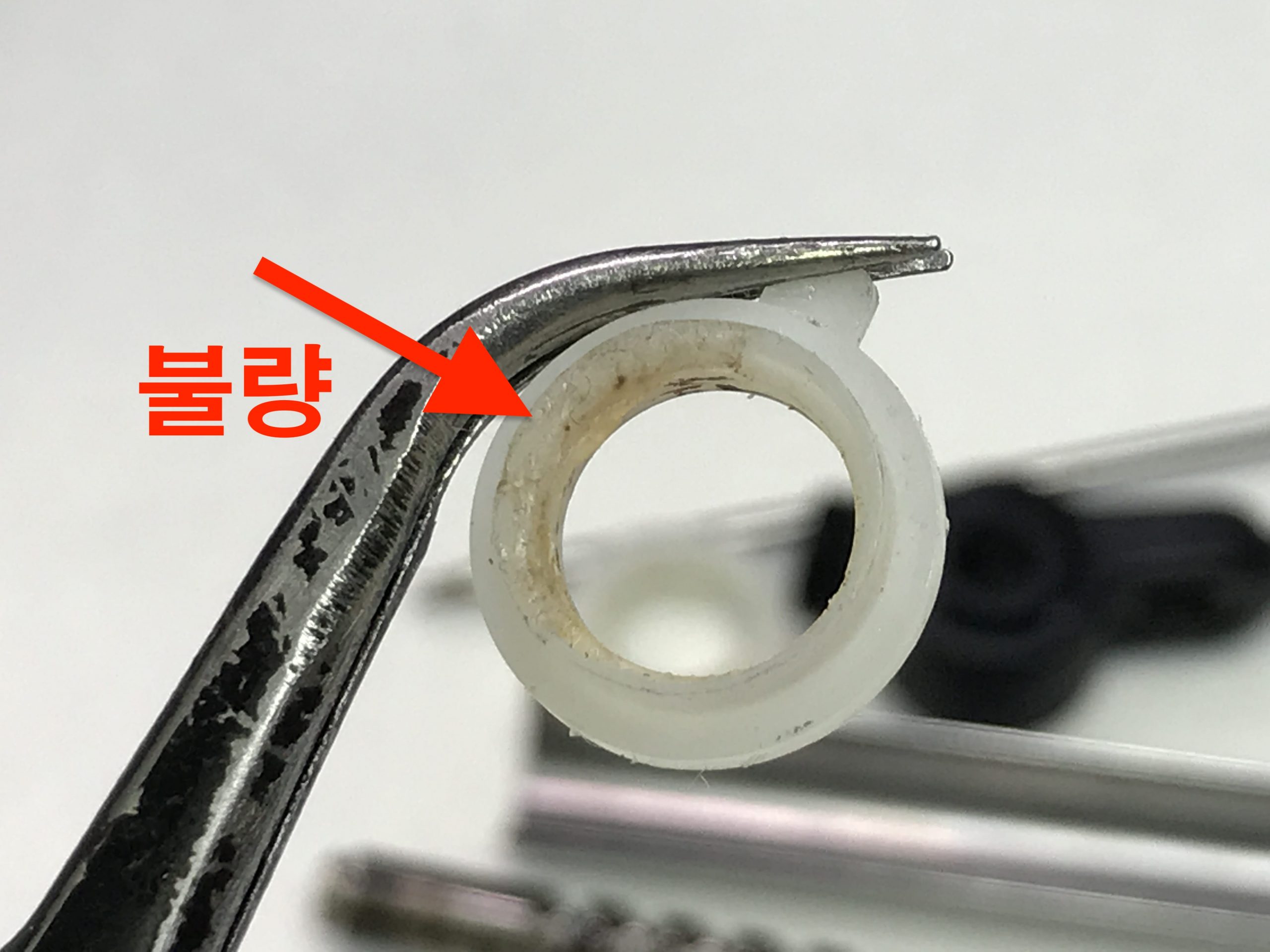

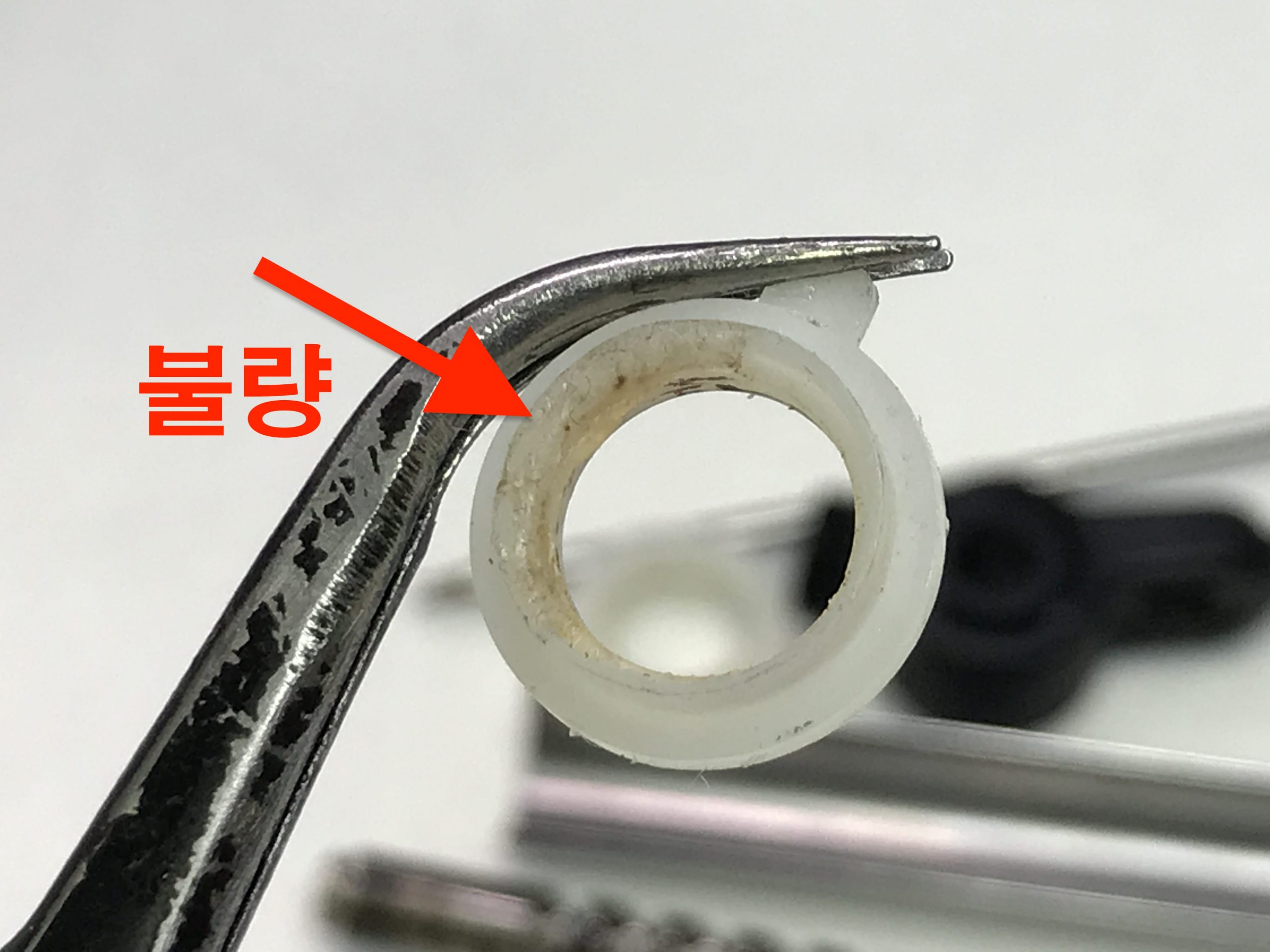

예전에 분해할때 부속이 부셔졌나보내요.

베어링이 완전히 고착해서 분해하다 보면

사진처럼 베어링잡아주는 부분이 부러지곤 합니다.

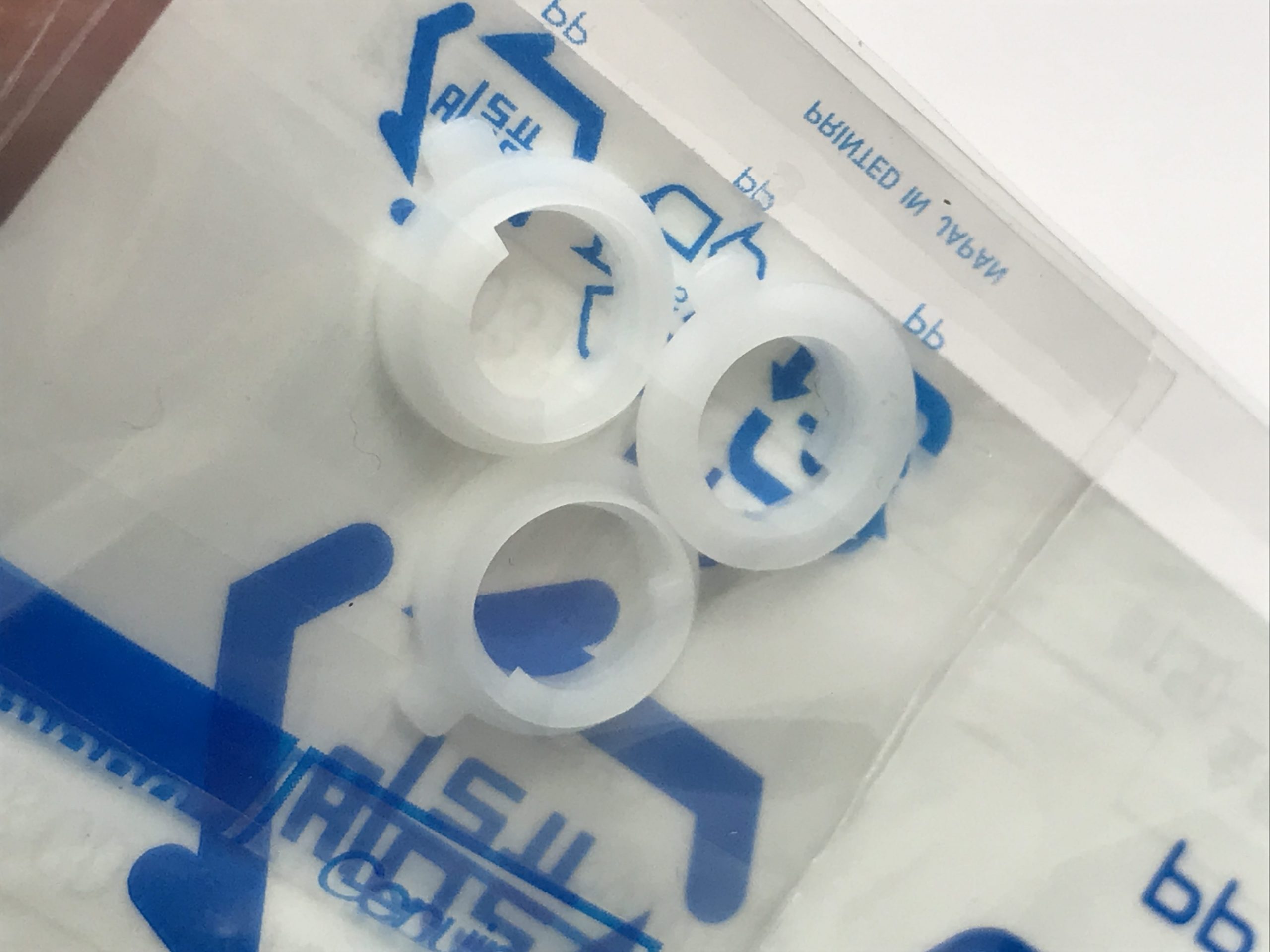

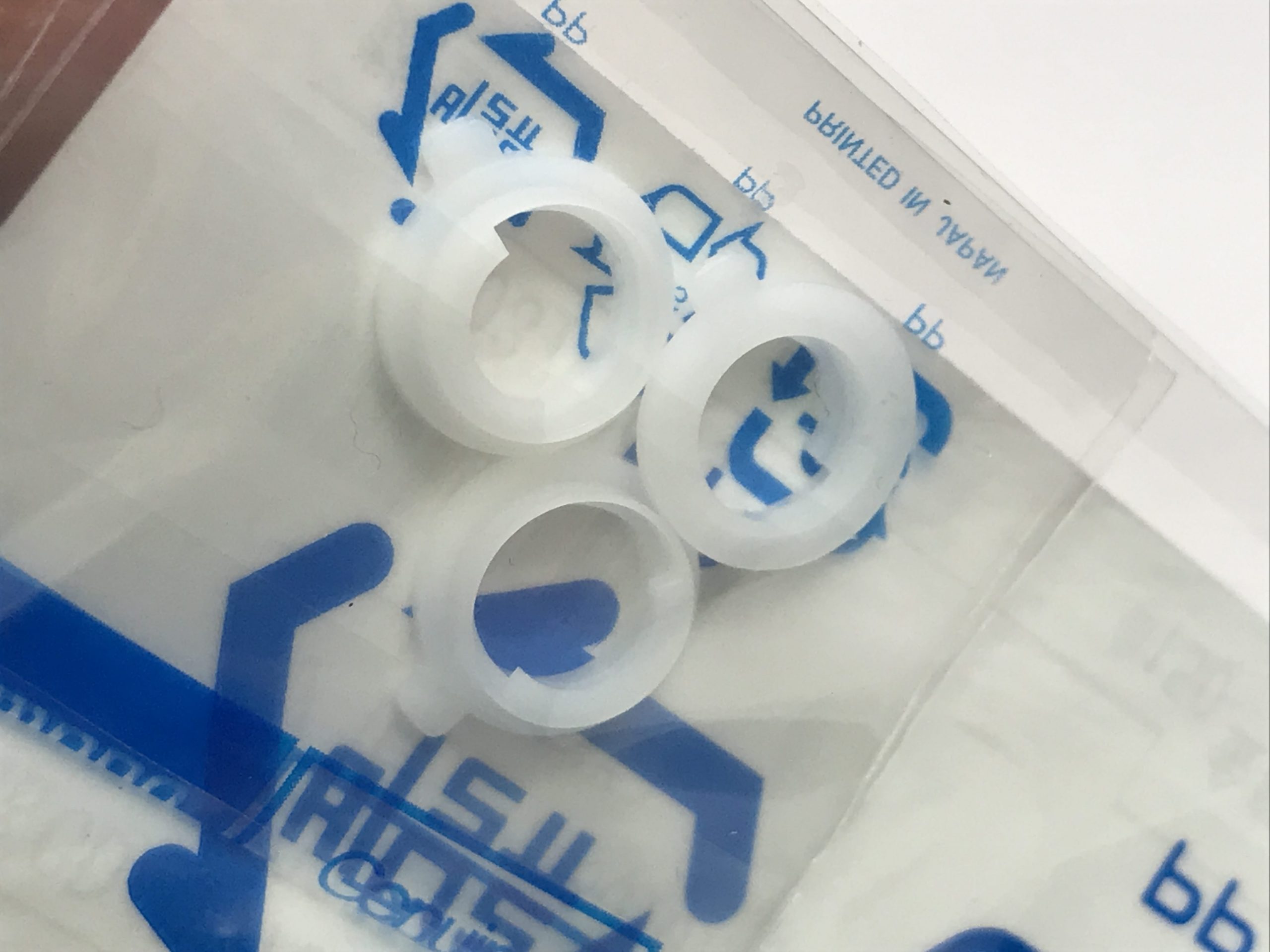

가격도 저렵하고 저는 재고도 보유하고 있으니

깔끔하게 새로운부속으로 바로 교체합니다.

레벨와인더 작동 확인합니다.

이상 없습니다.

모터아래쪽 베어링 교체하고 모터까지 조립합니다.

사진처럼 튜명으로 실링하고.

수축튜브로 마감하며 모터베선정리 합니다.

스풀 조립할려고 보니 스풀내부의

감속기어 마모 보입니다.

2가지 부속 감속기어교체 합니다.

끊어진 고무링 정말 자세히 보아도 잘 안보입니다.

구리스 발라주고 잘 넣어주고 조립하면 이상없습니다.

핸들축과 클러치캠도 조립하고 확인 합니다 이상 없습니다.

메인기어와 피니언기어 상태 양호합니다.

내부 전부 정상조립 했구요~

커버까지 조립하고 완료 합니다.

손상보이던 핸들축은 베어링교체하고

정상조립 하니 아무 문제 없습니다.

이제품은 외관은 좋아 보이지만

내부의 베어링들과 감속기어등을 볼때

사용을 많이 하신 전동릴입니다.

베어링들교체 하고 감속기어교체 하고 보니 상태는 굉장히

많이 양호해 졌습니다.

시마노 15포스마스터 ForceMaster 3000

,전동릴세척,전동릴수리,베어링교체,감속기어교체,모터베선정리 완료 합니다.

, , , , ,
