시마노 12 포스마스타 2000MK

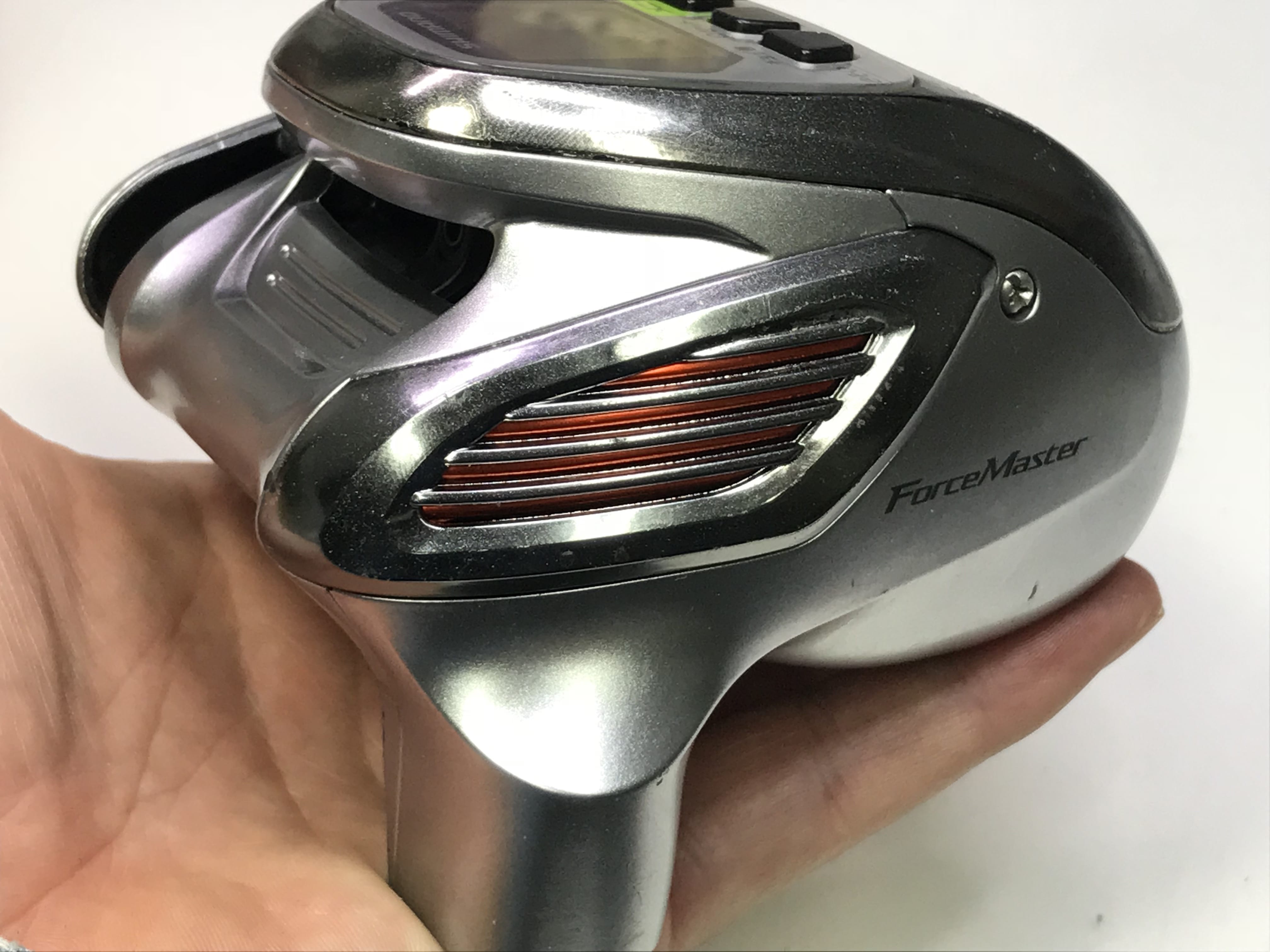

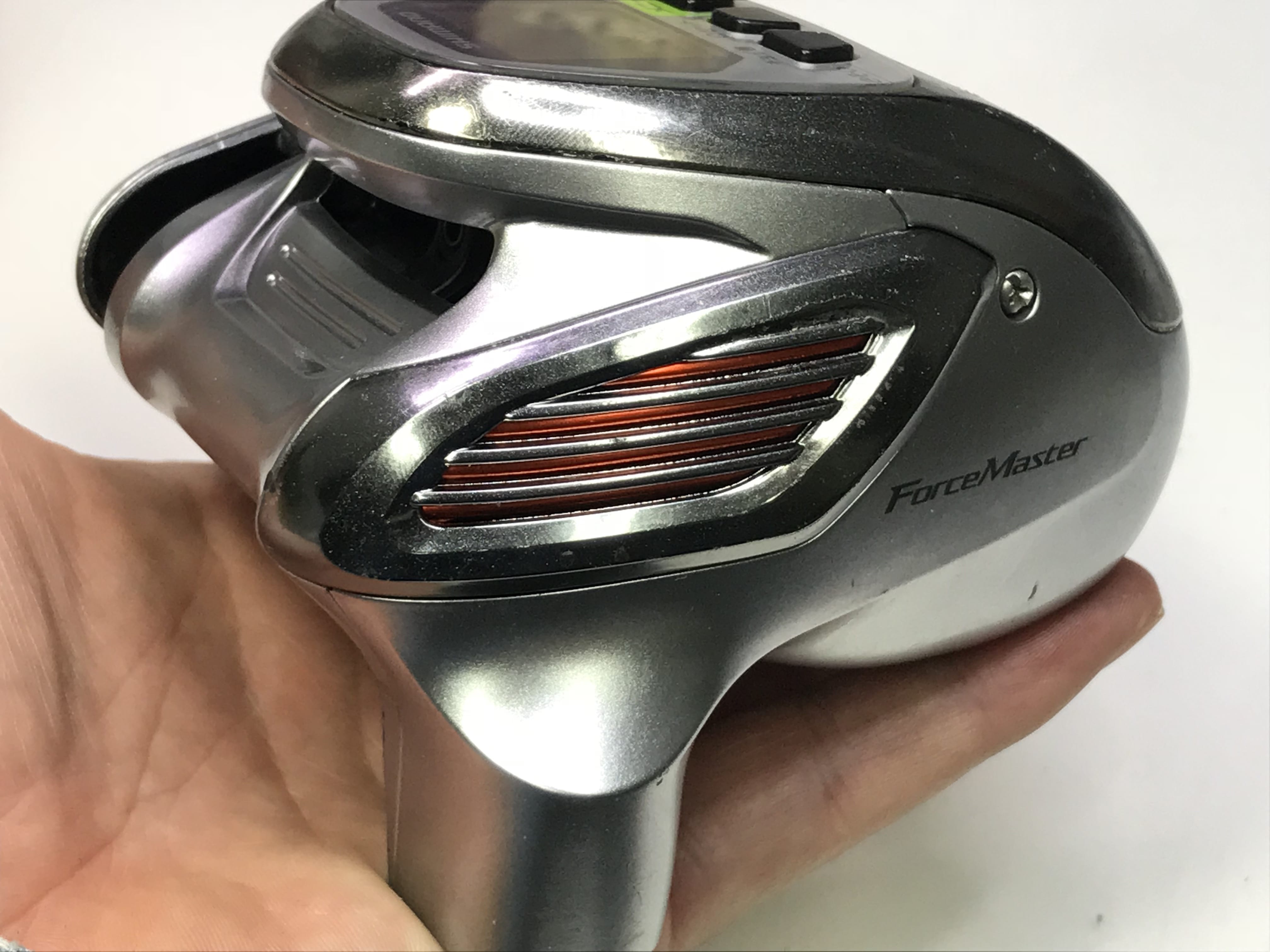

입고시 외관은 사용감은 있지만 문제는 없어 보였습니다.

윤성에 의뢰 해서 수리를 받았지만 세심하게 봐주지 않는다고 보내 주셨습니다.

피스 1개 없으며 파워컨넥트 마개 분실 하셨네요~

이곳은 전동릴에 특성상 바닷물에 유입이 많으며 고착이 많이 생기는 부분이어서

마개를 덥어주는게 좋습니다.

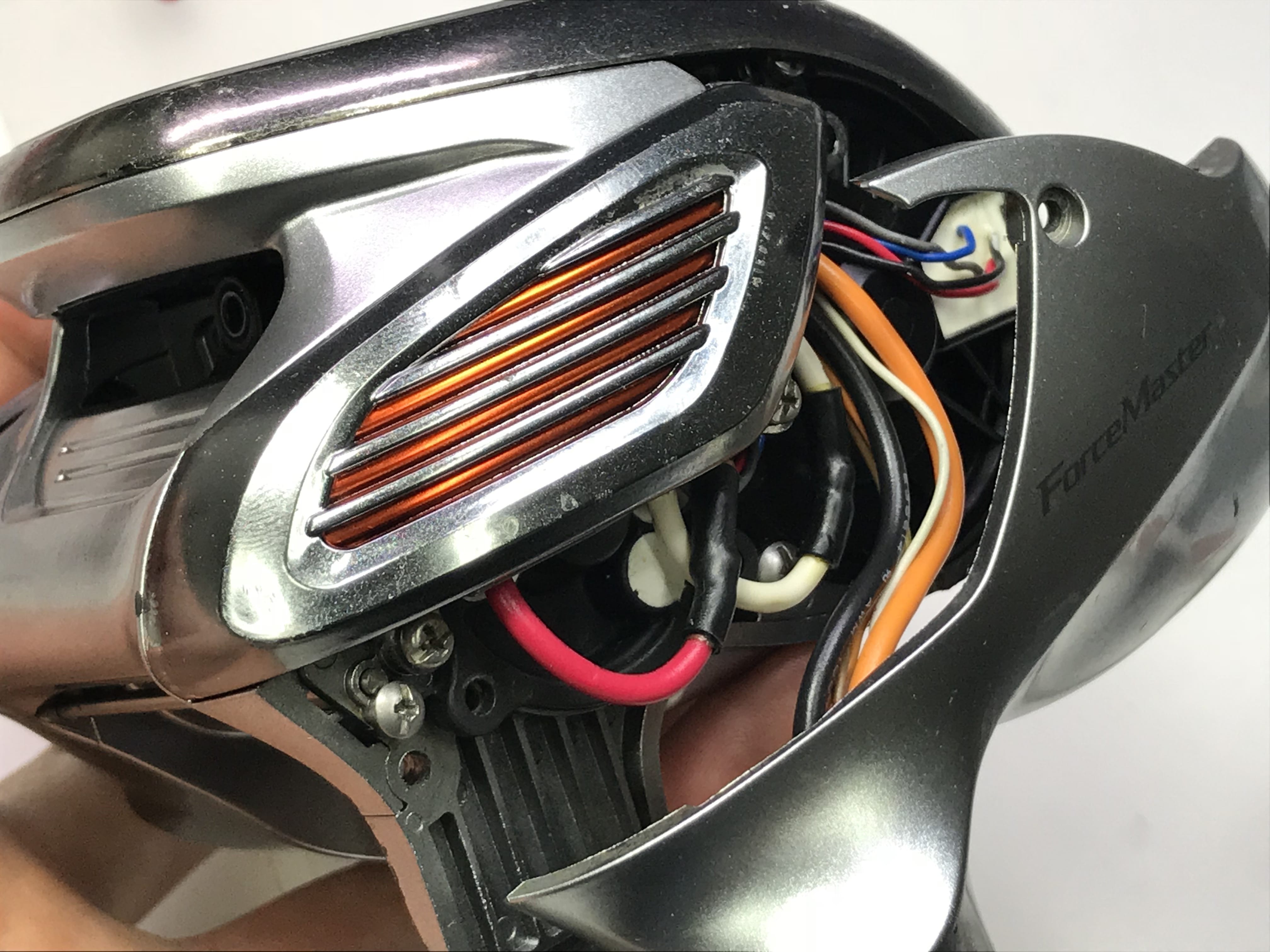

내부도 육안으로는 상태가 양호합니다.

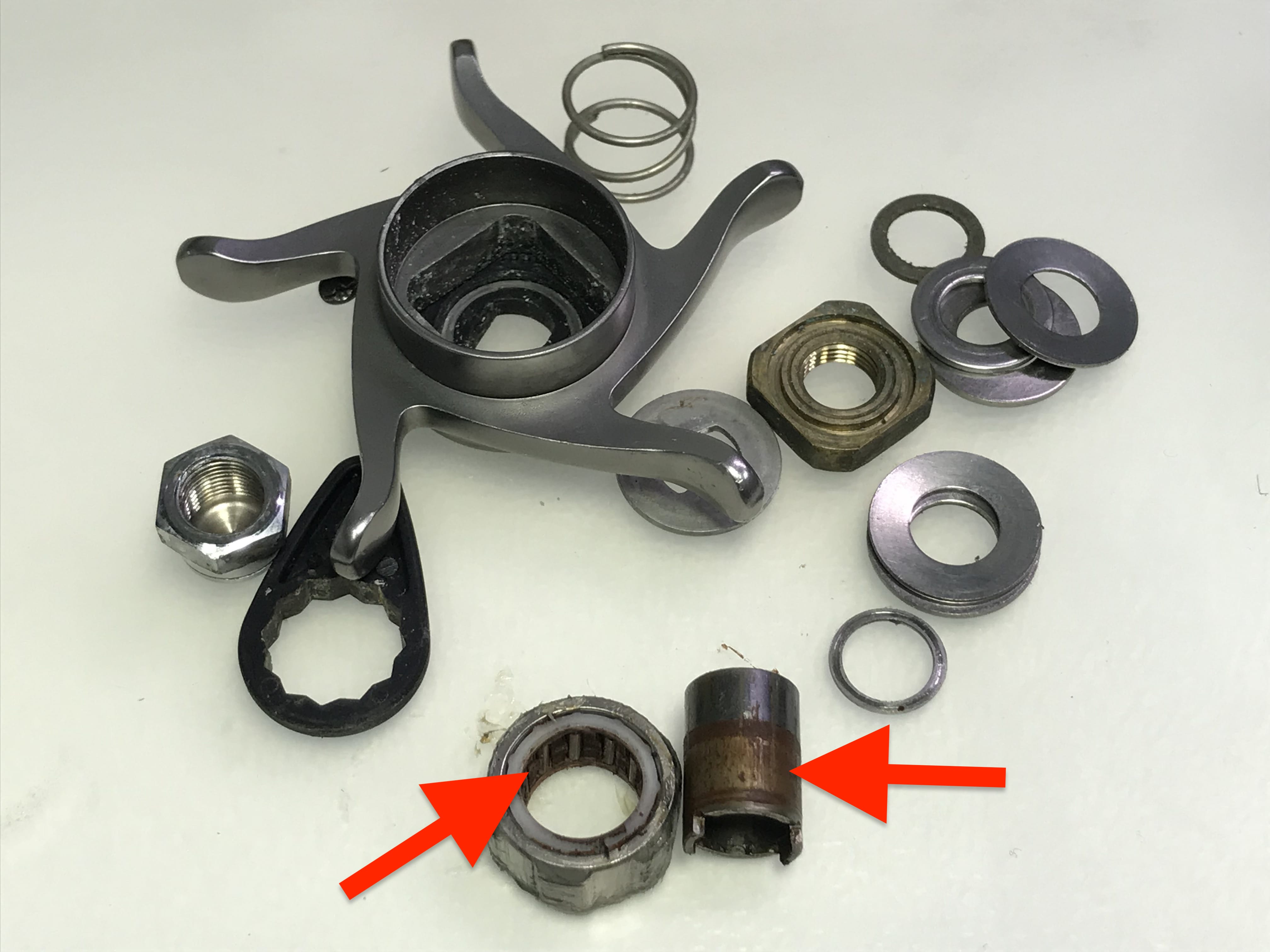

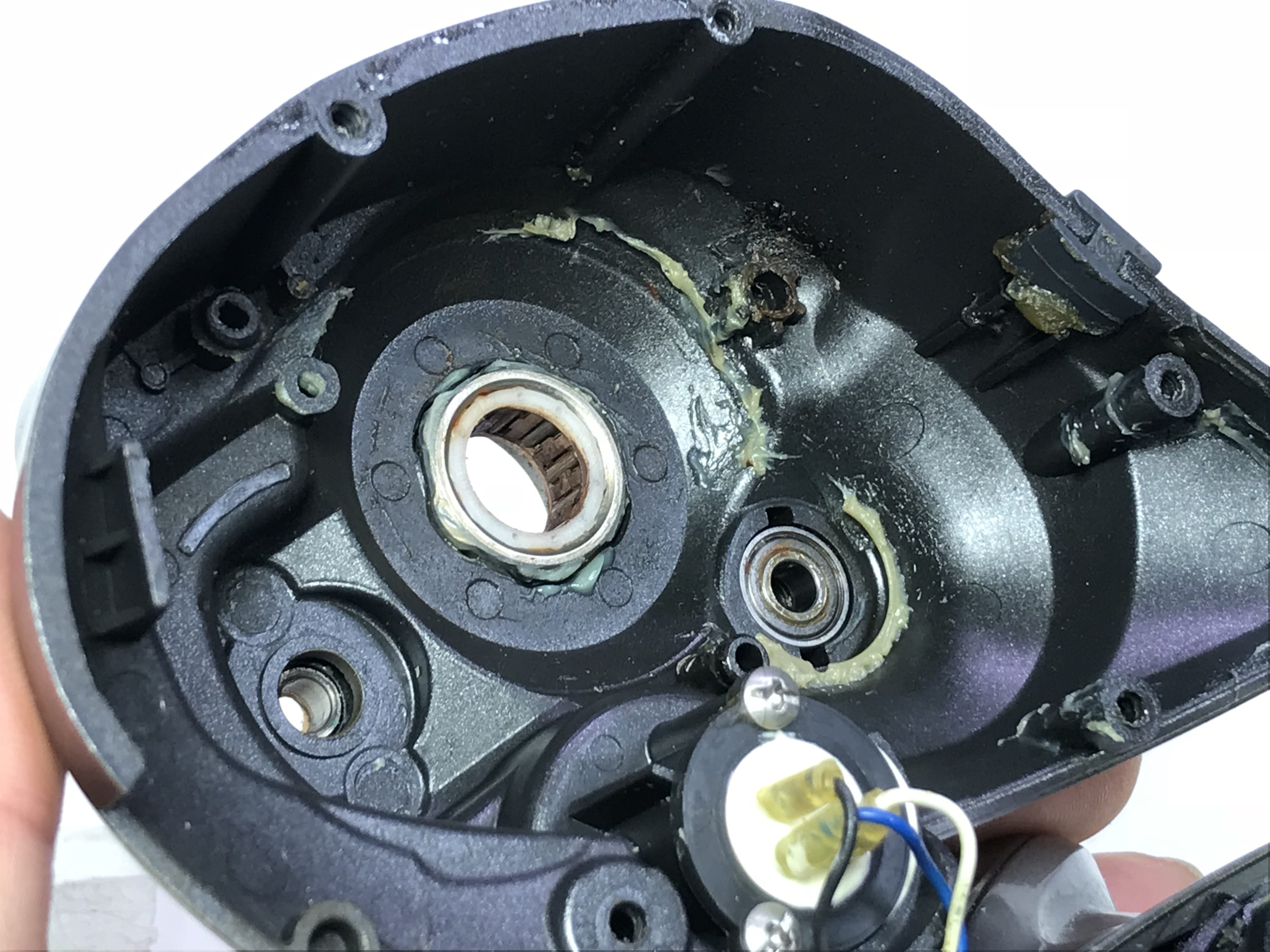

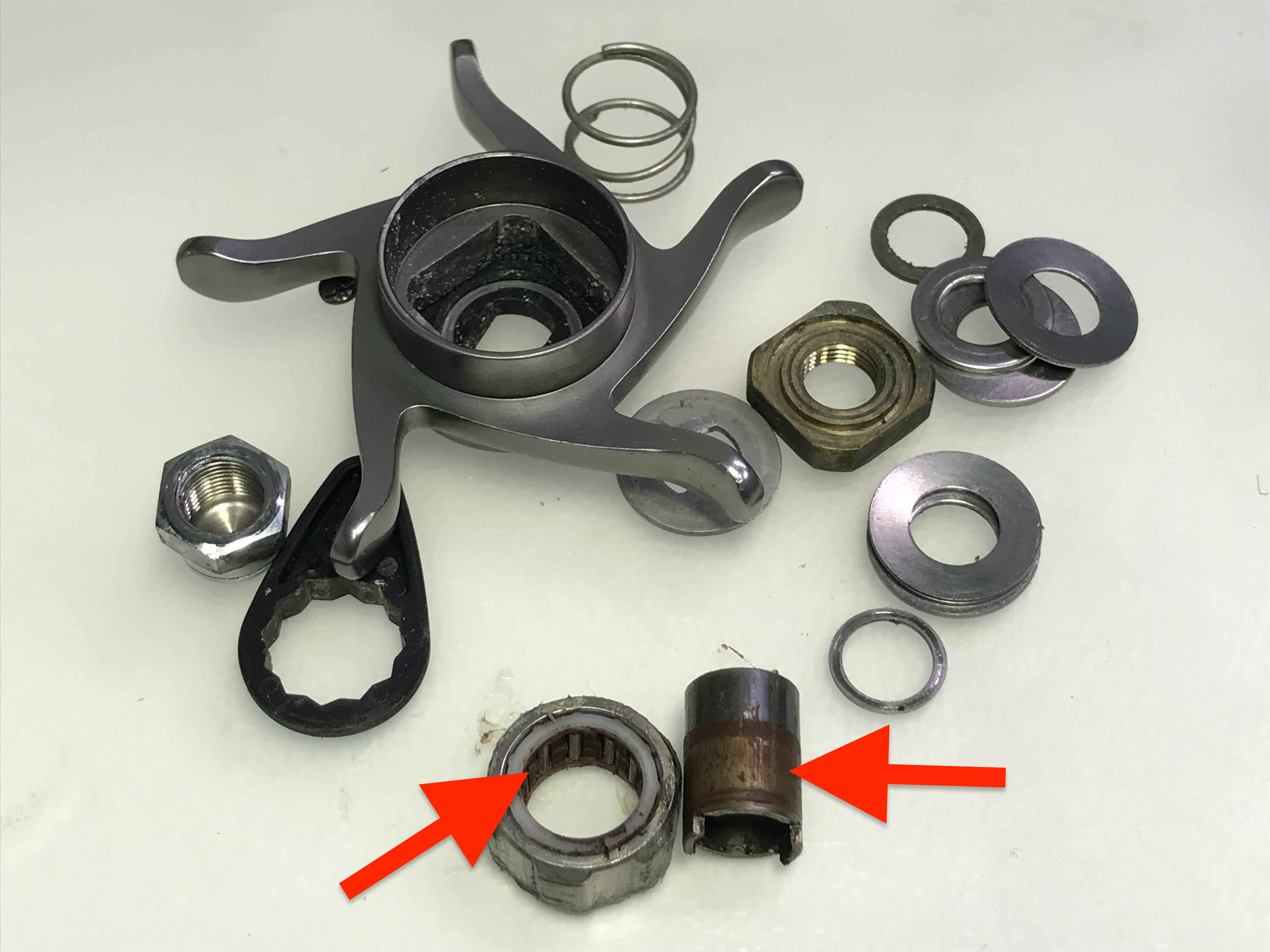

원웨이클러치 부속 녹과 고착 보이네요~

내부 부속들 분해 시작합니다.

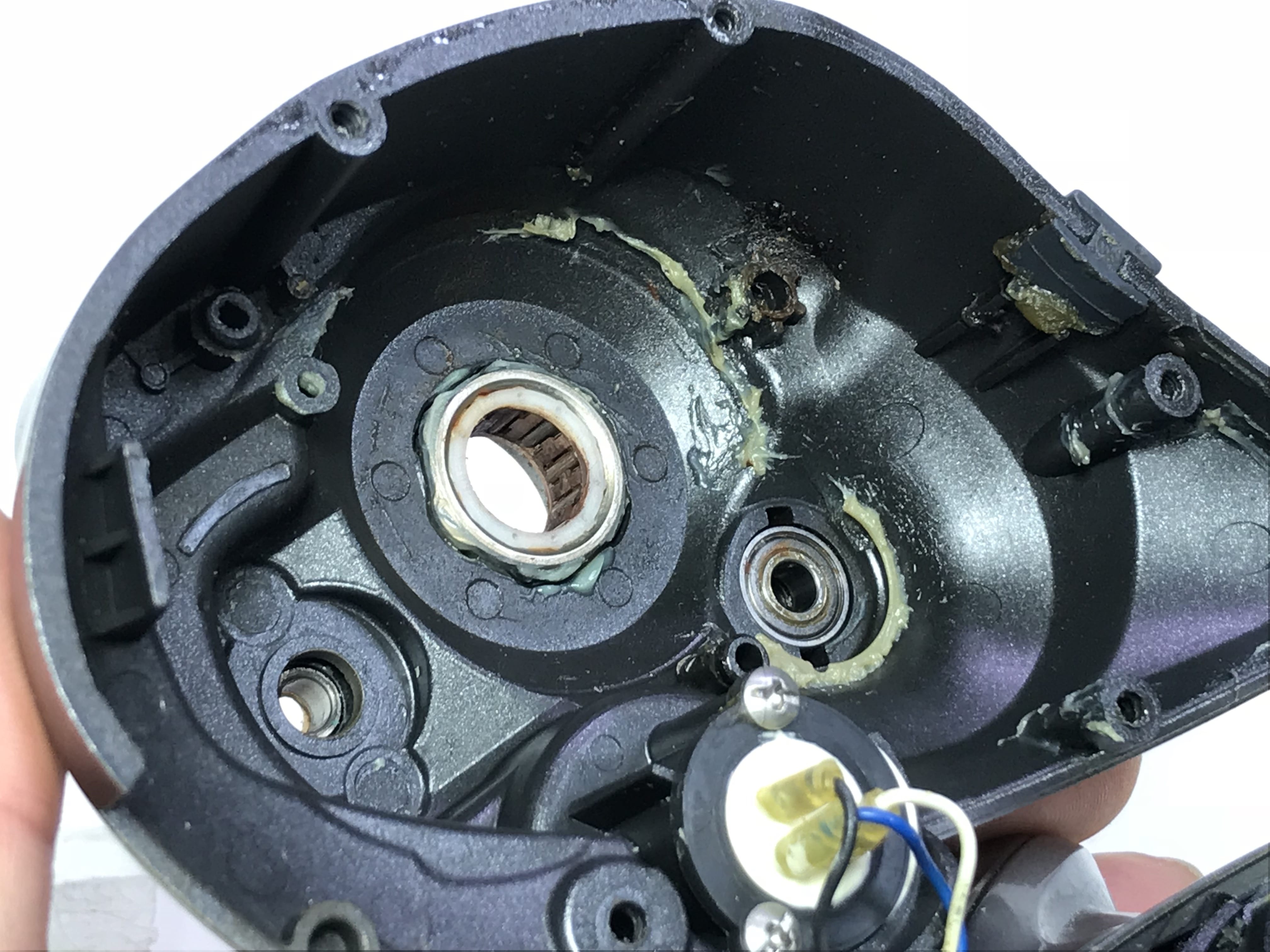

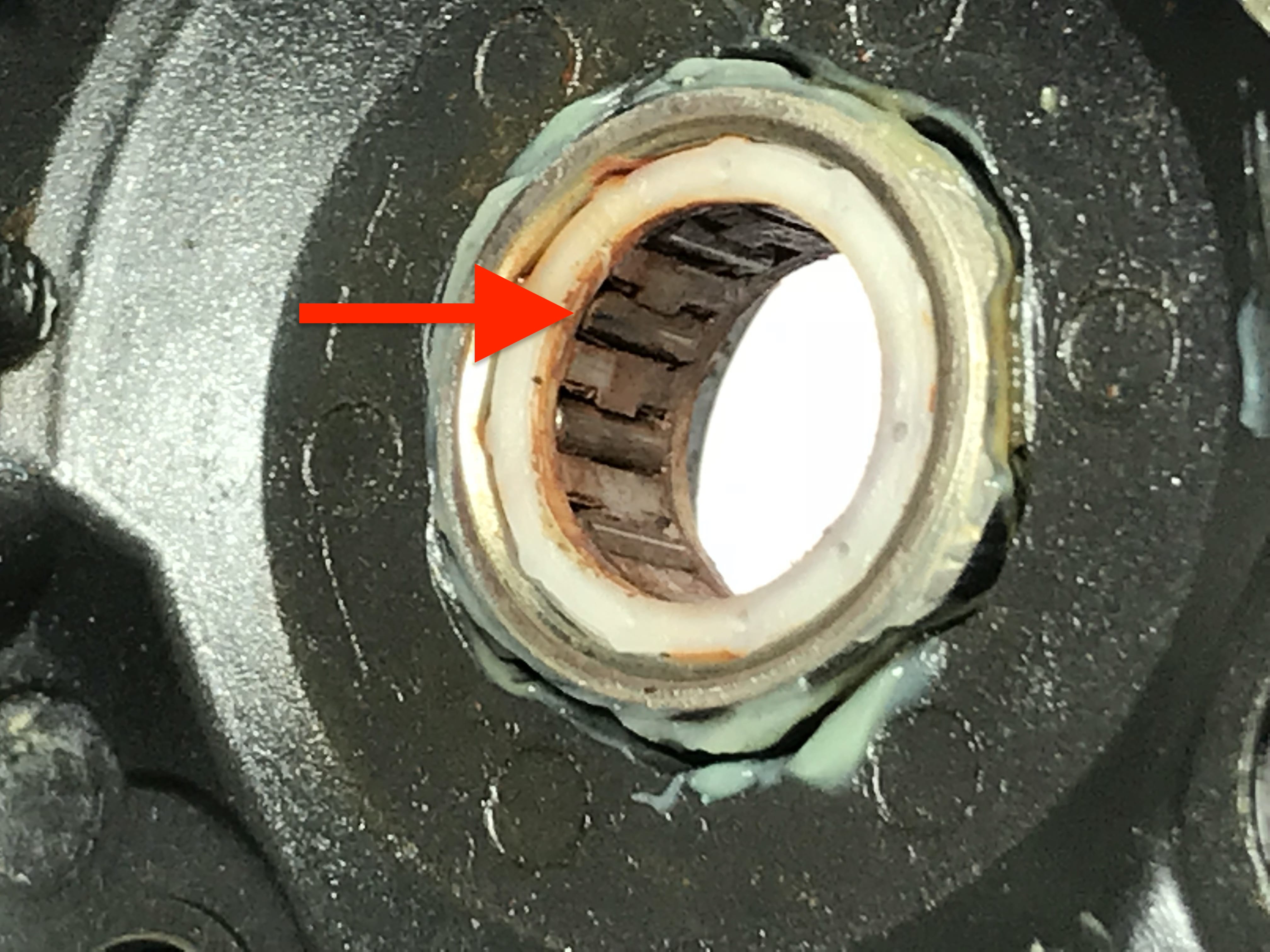

아래의 작은 기어의 내부의 베어링 녹과 고착 입니다.

소음의 원인입니다.

드라이브기기어와 드랙패드등 분해 완료 합니다.

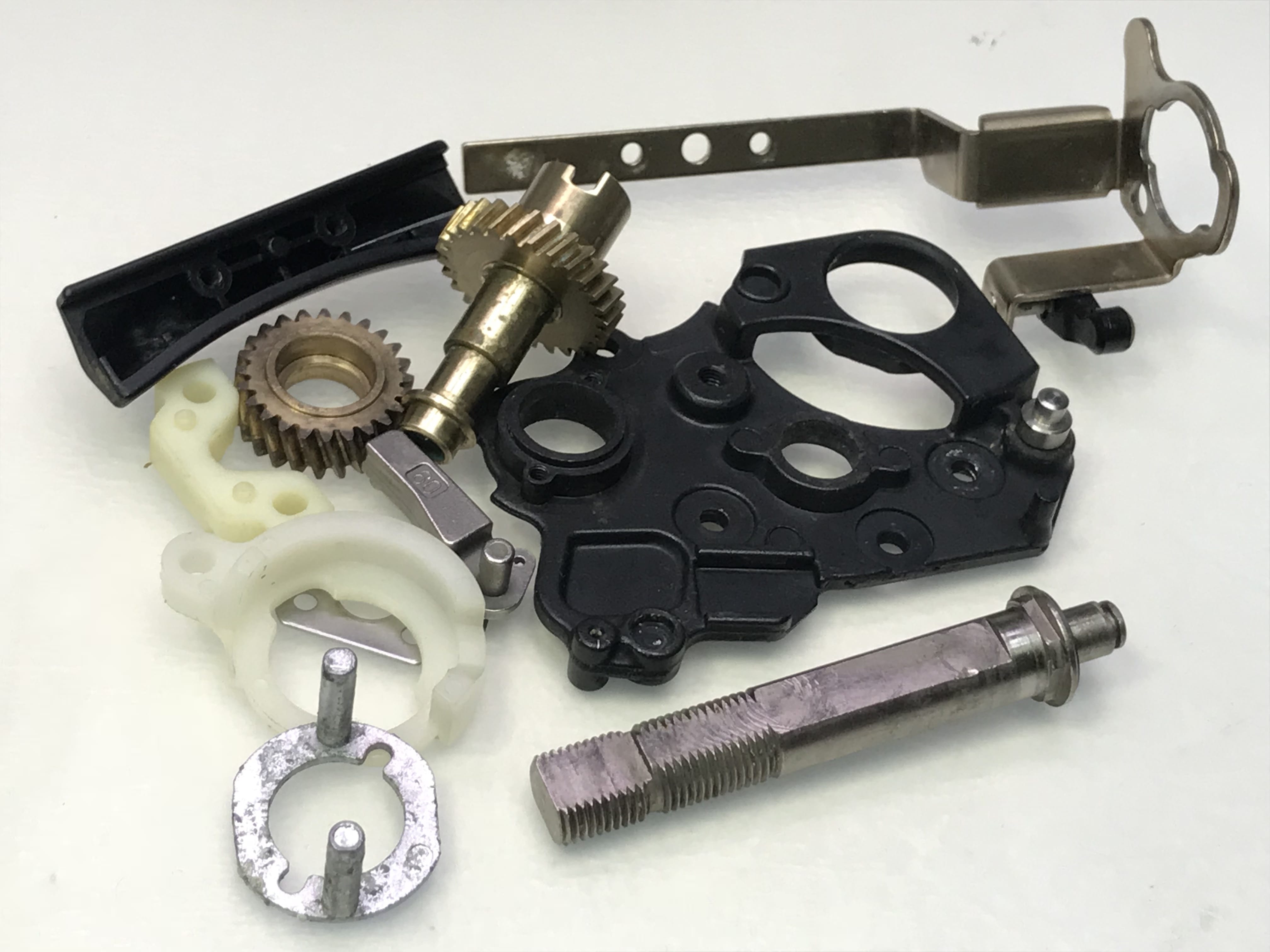

클러치레베 구등부속들과 클러치캠등 분해 완료 하구요~

분해 후 감속기어들과 베어링들 보입니다.

스풀에 베어링이 없어서 분해 후 세척만 해주면 될 듯 하구요~

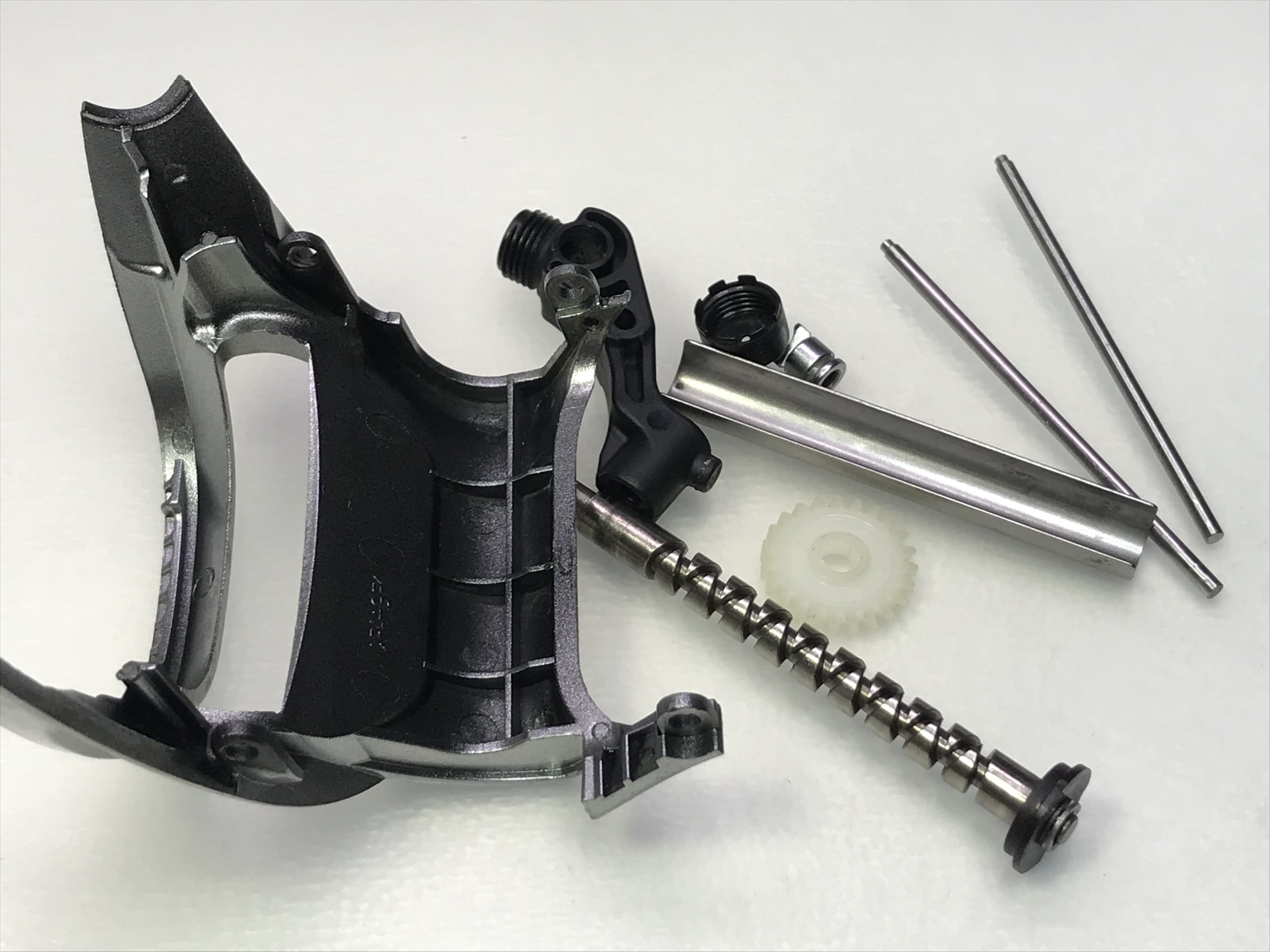

레벨와인더 부속들과 베어링도 분해 합니다.

일단 시마노 포스마스타 2000MK 전부 분해 했습니다.

전체적으로 약간씩 오염은 있습니다.

전동릴세척 완료 후 사진들 입니다.

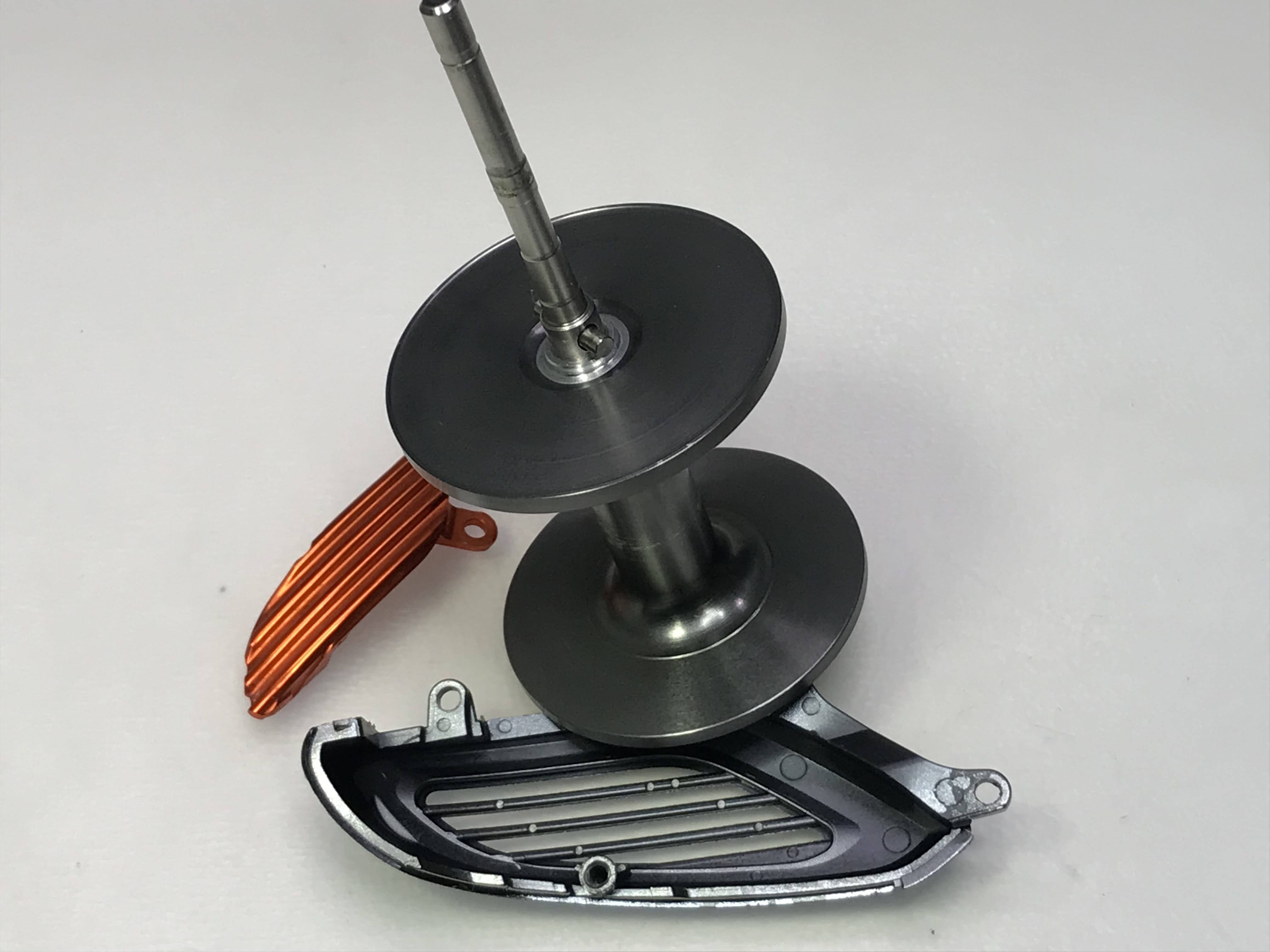

이제품은 스풀 먼저 조립에 들어갑니다.

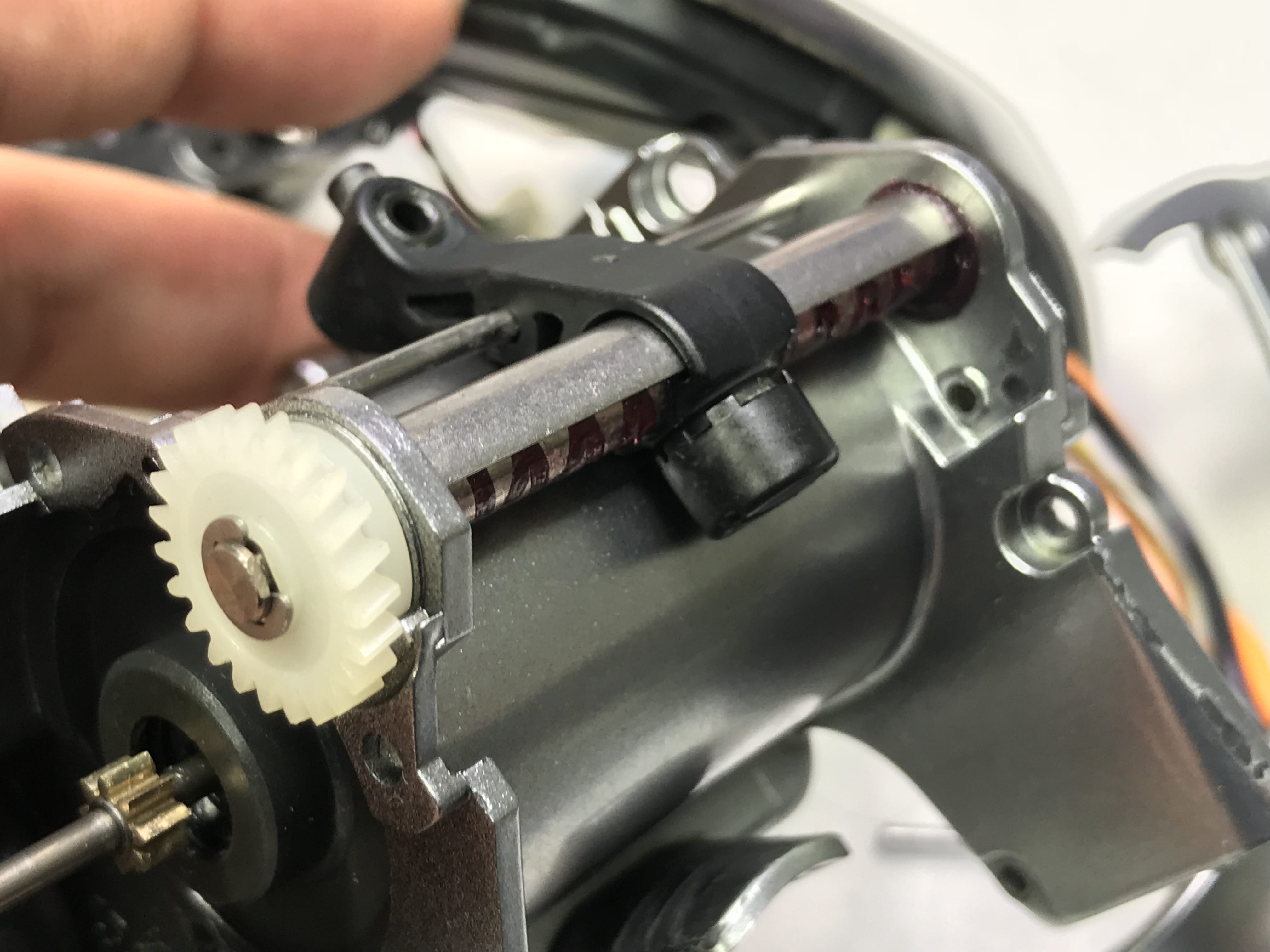

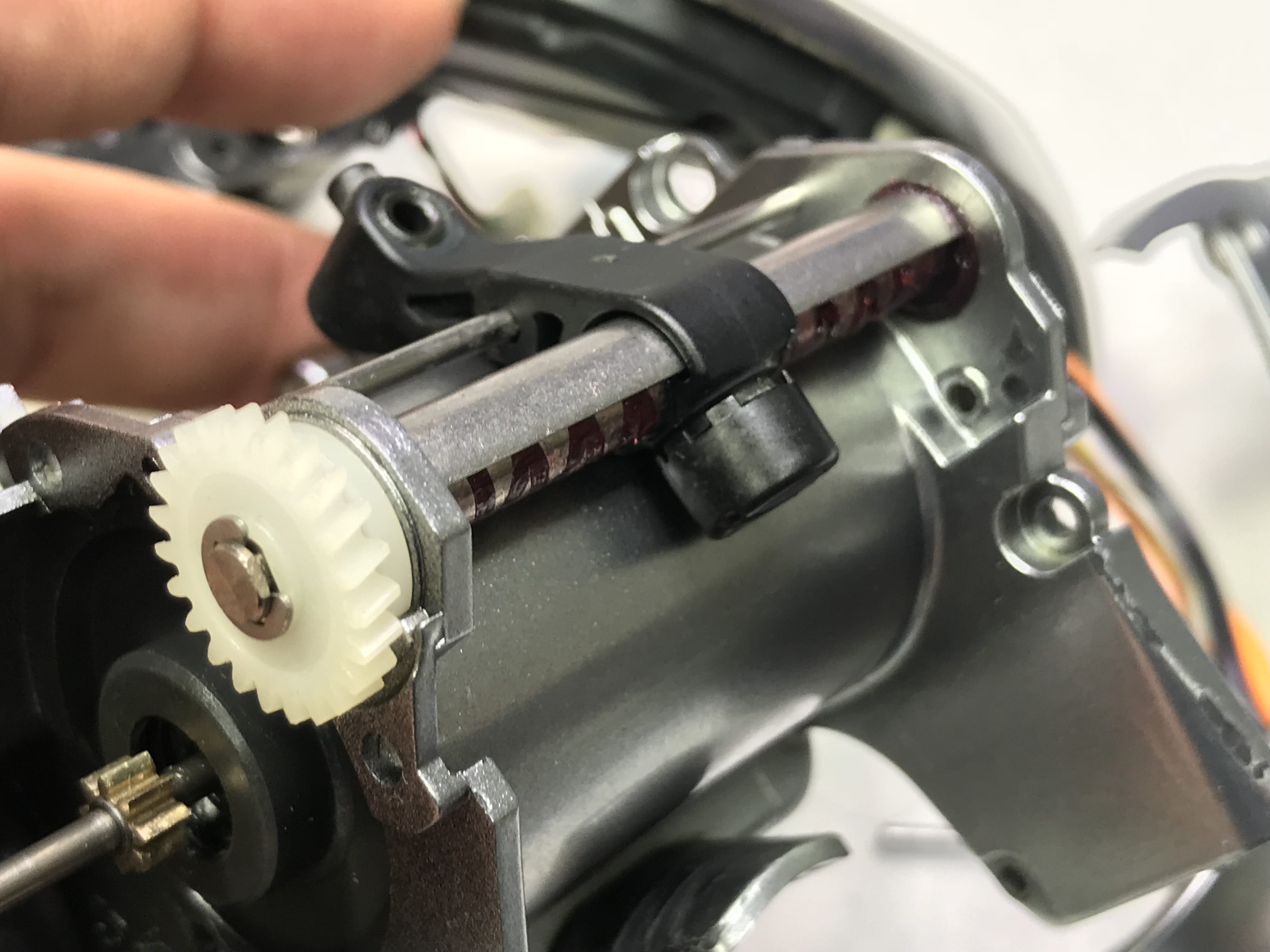

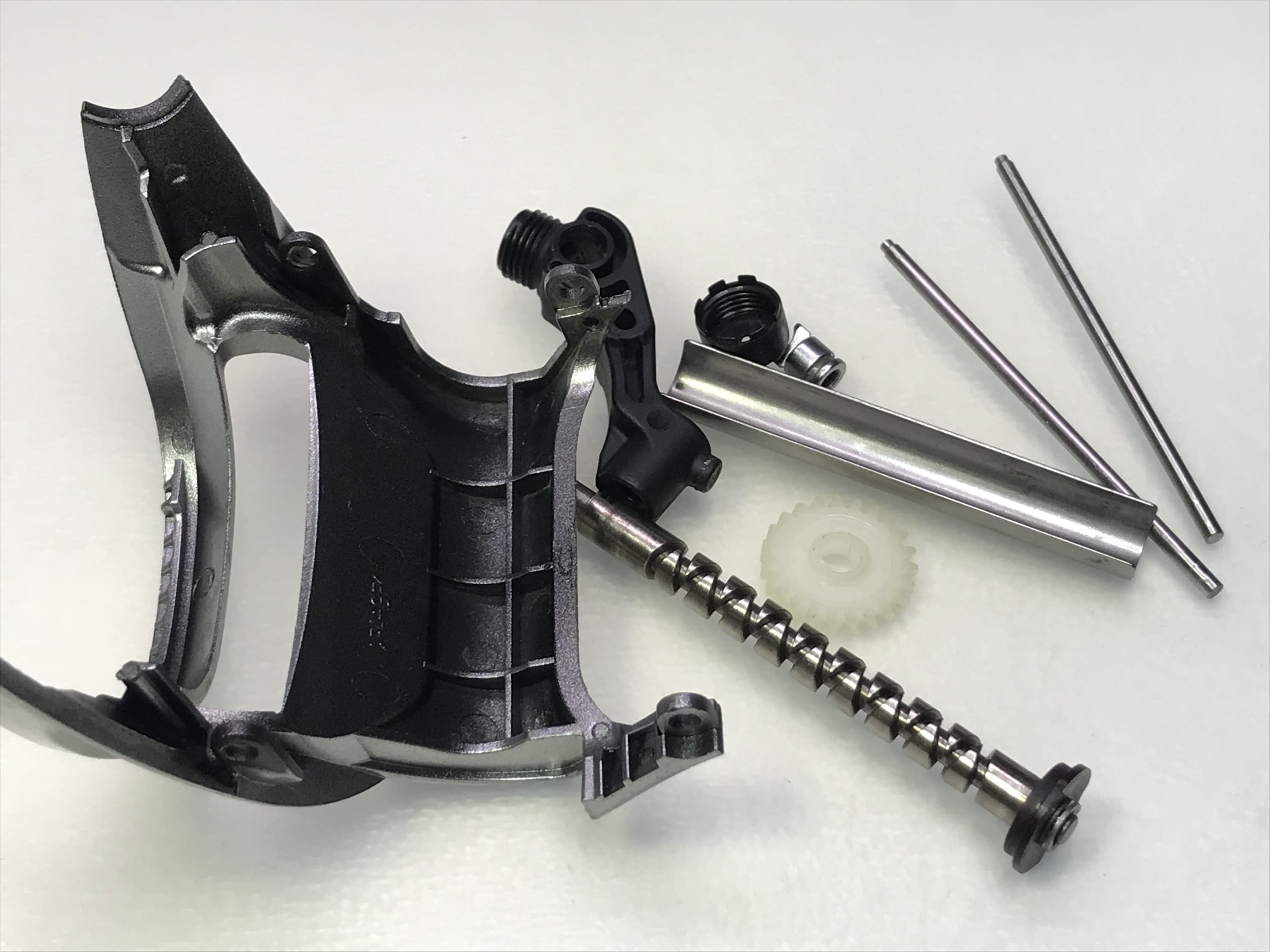

레벨와이더와 부속들 보이구요~

자세히 확인 합니다.

특별한 문제 보이지 않네요 ~ 조립 합니다.

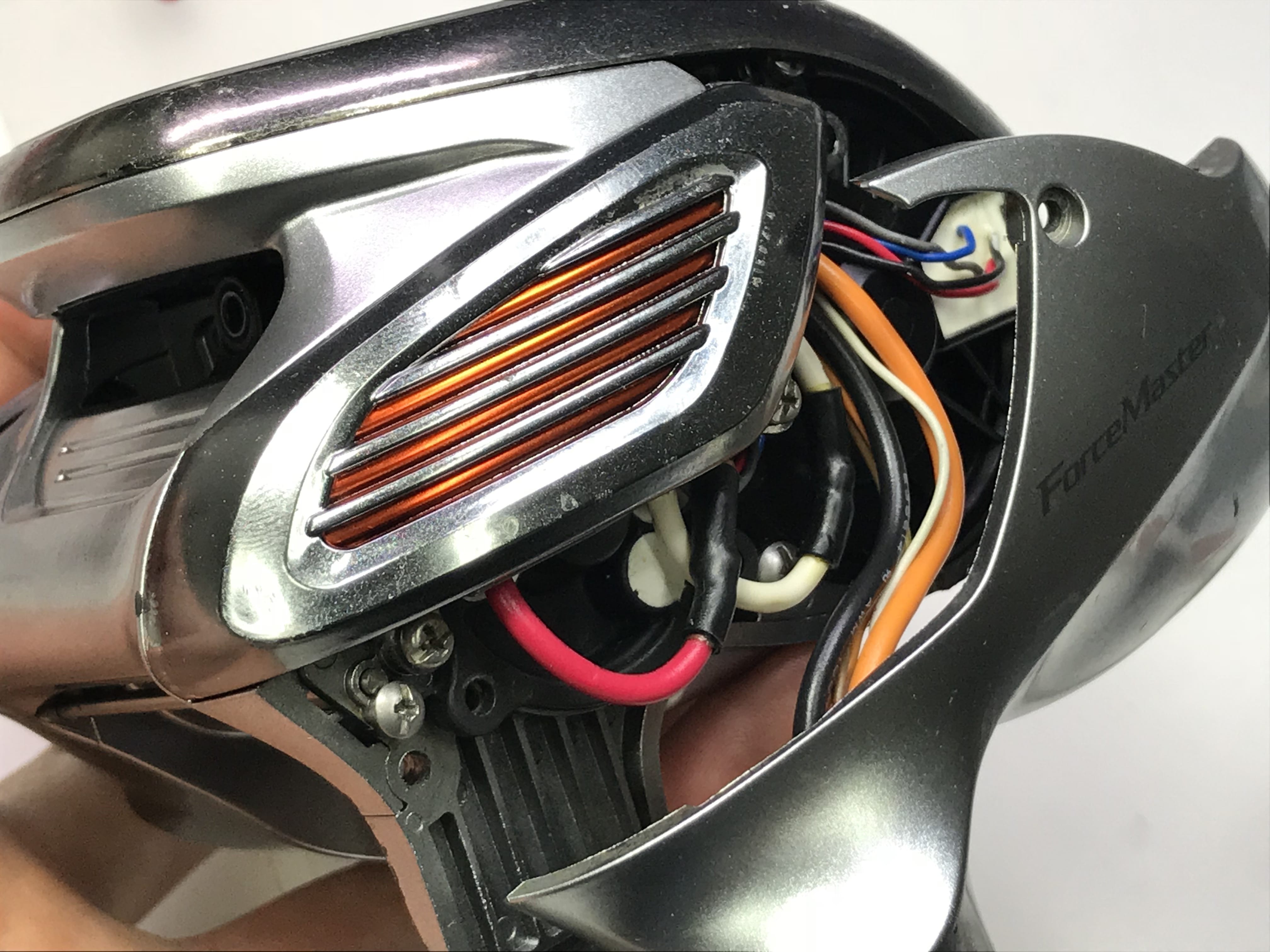

액정부분과 앞쪽 커버와 같이 조립 하고 사진 찍습니다.

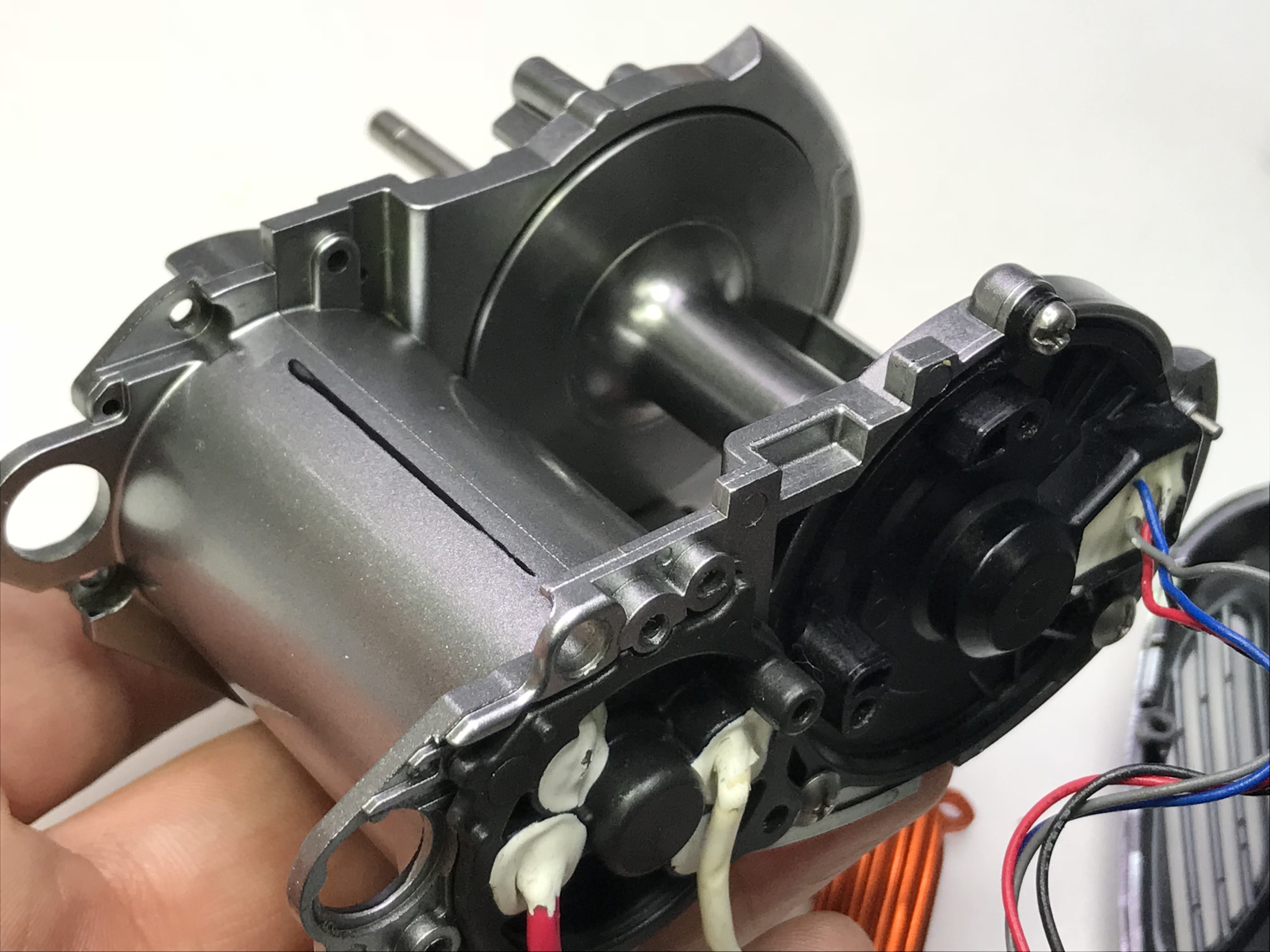

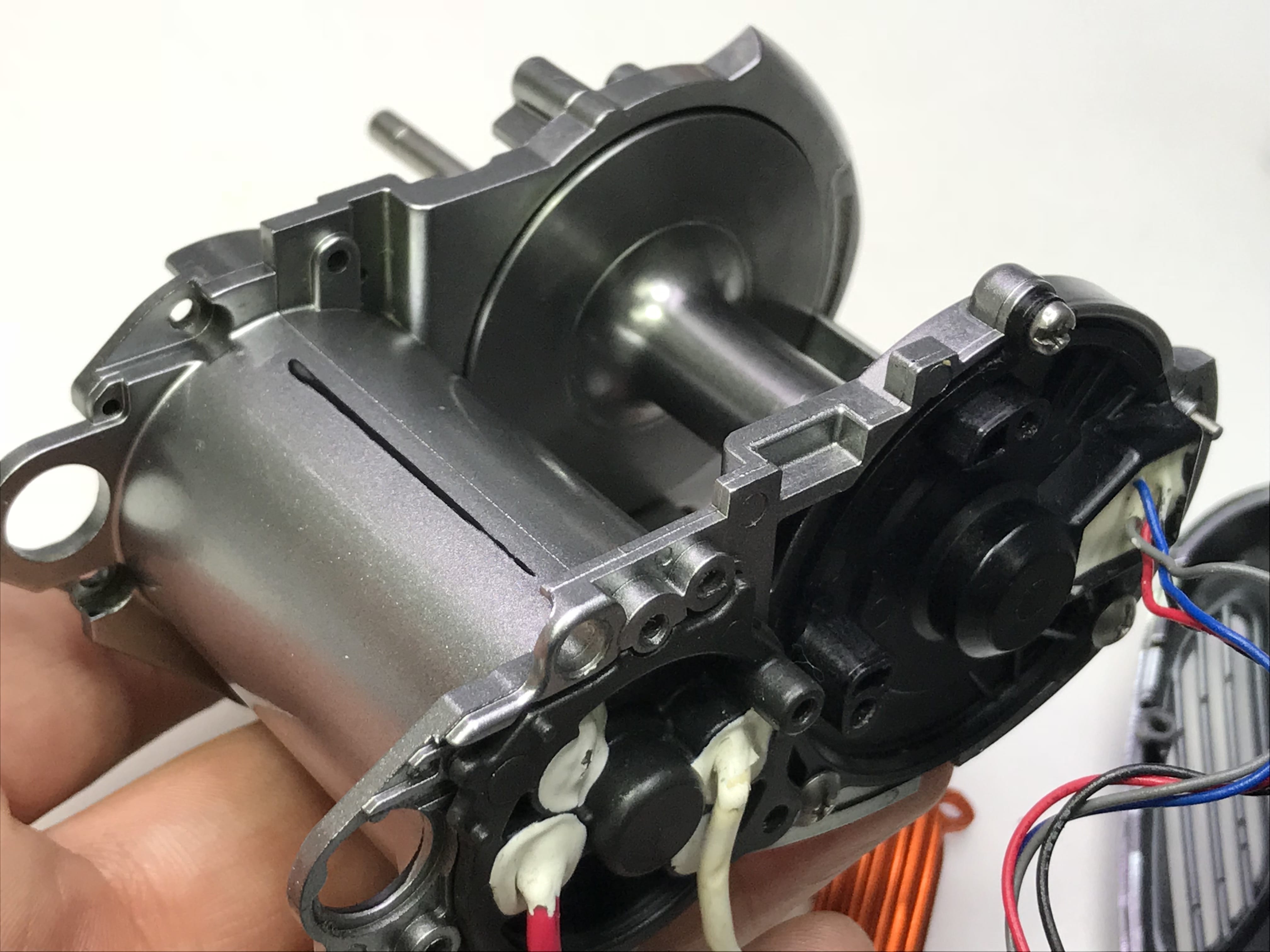

모터쪽 조립 완료 했으니 ~

반대 핸들쪽 조립 들어갑니다.

감속기어들 깔끔하게 잘 나왔고 자세하게 부속들 확인 합니다.

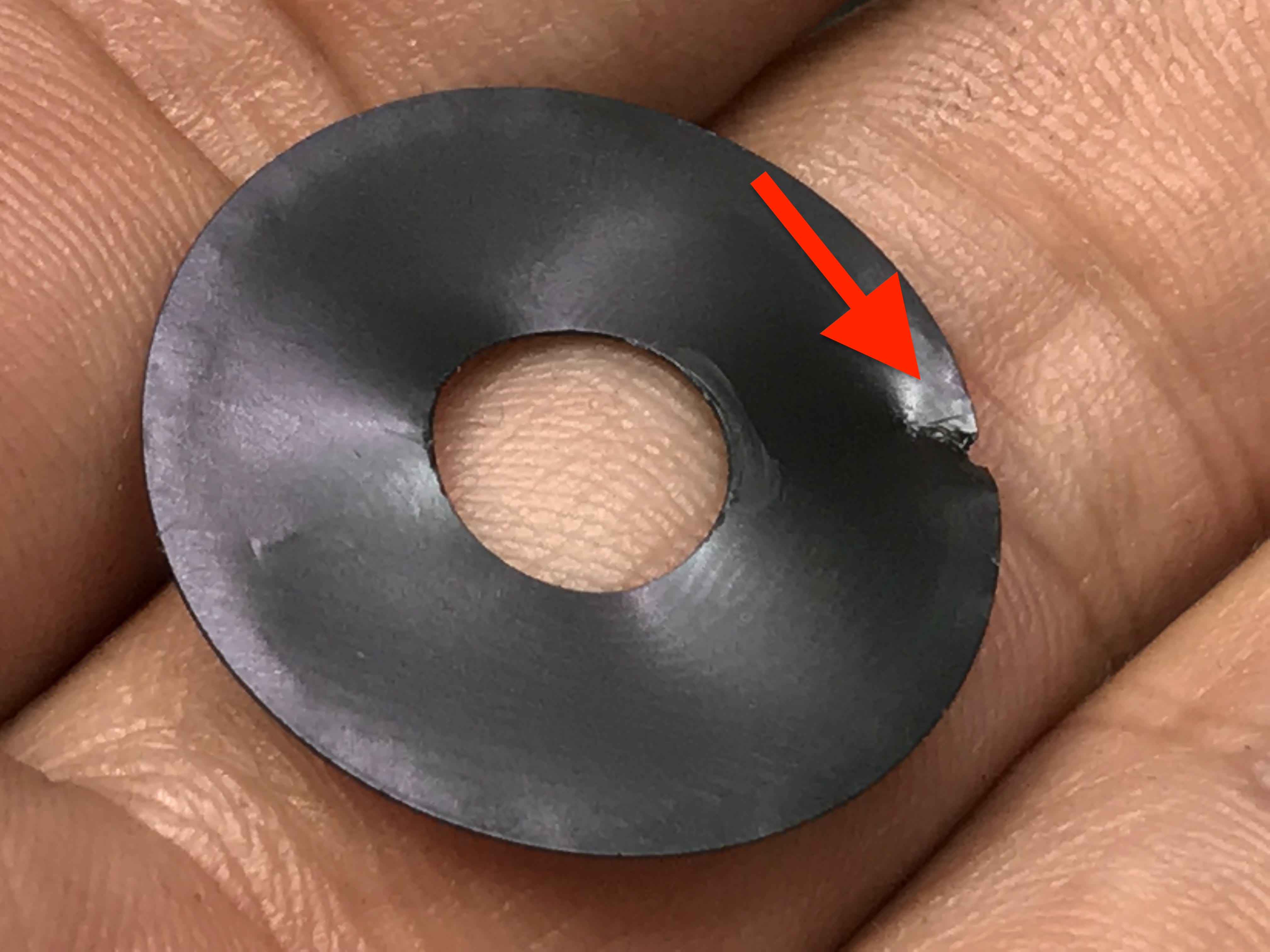

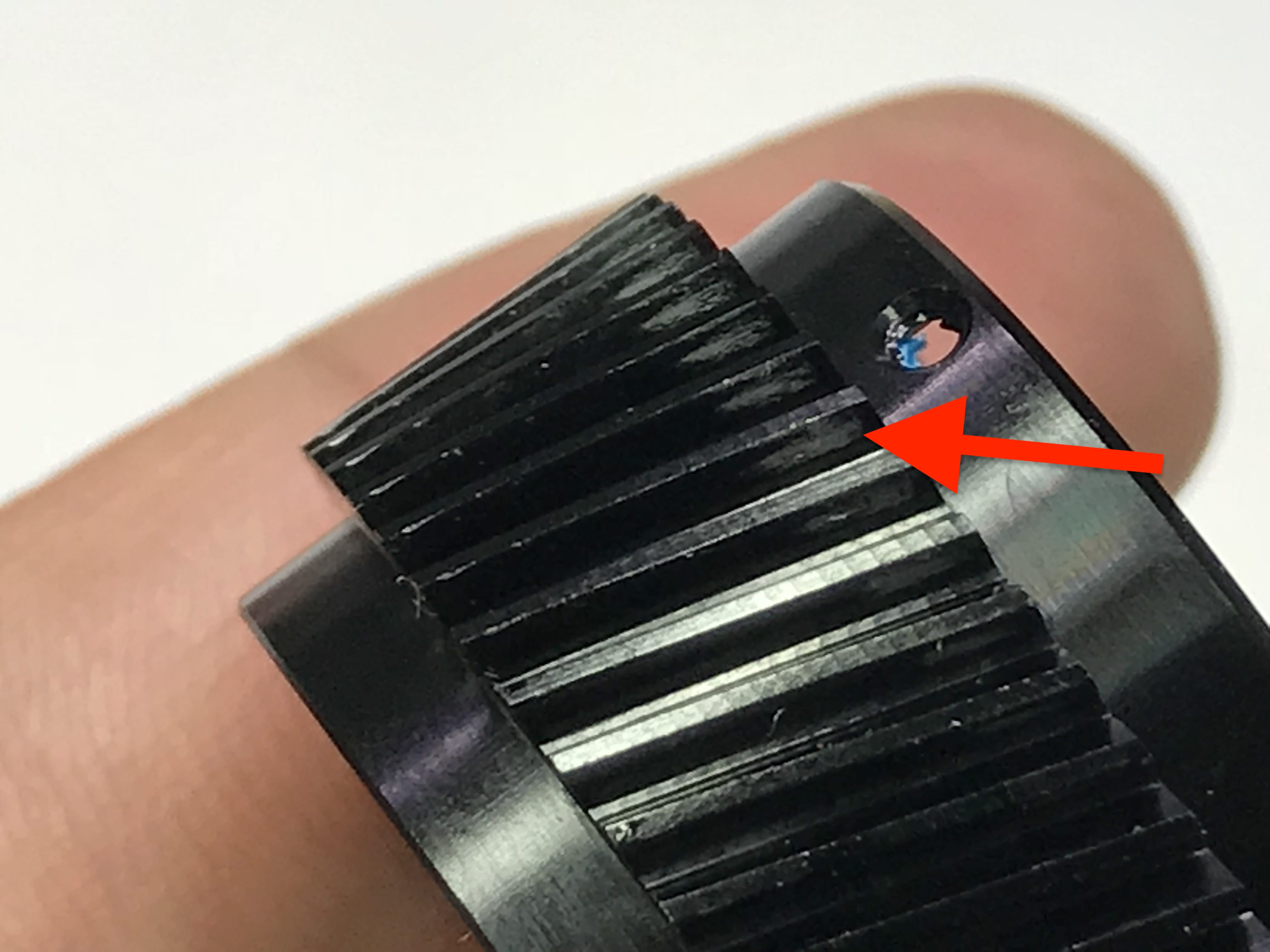

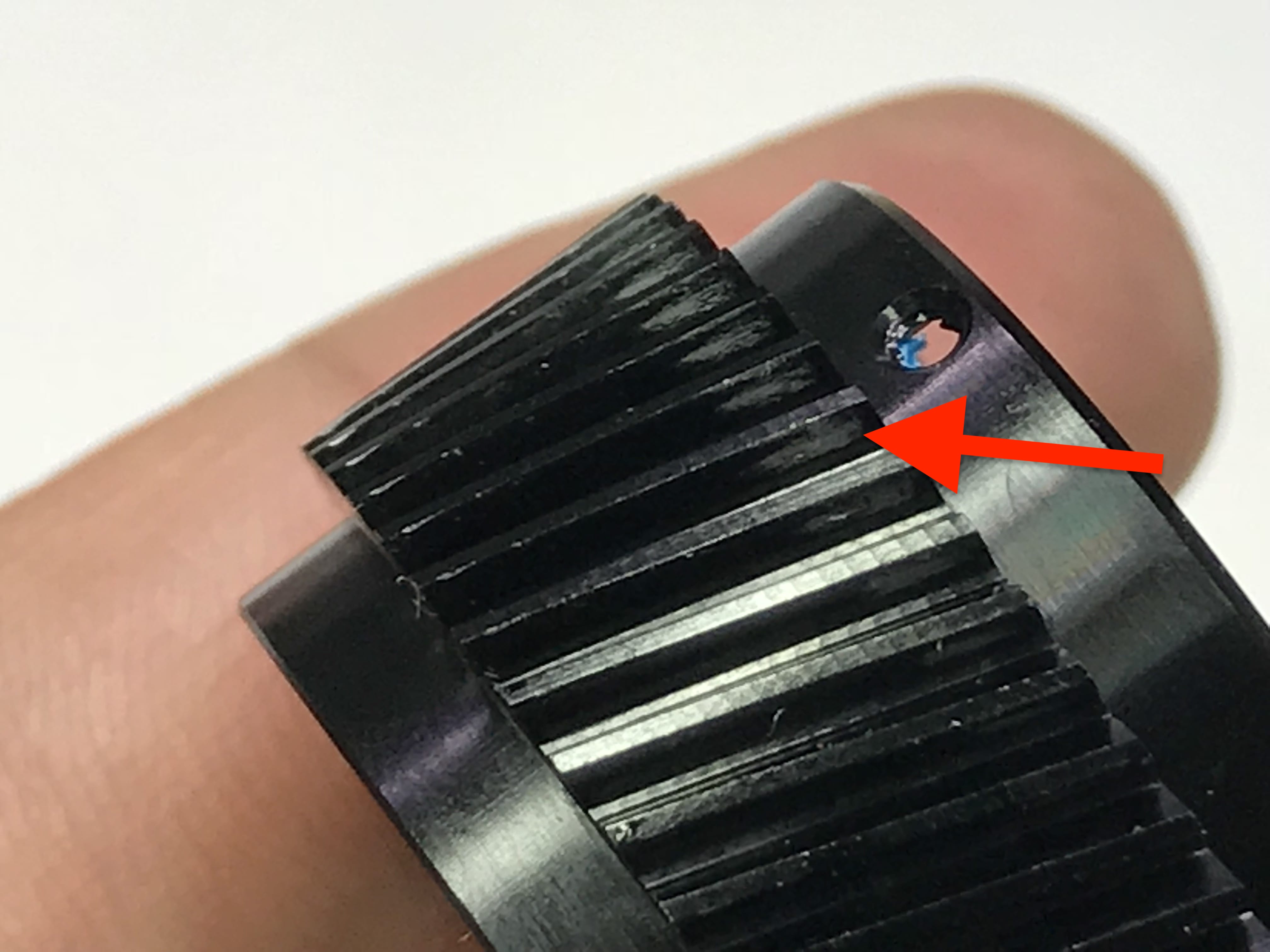

기어 약간 마모보이고 내부의 부속의 끝쪽이 살짝 휘어져 있습니다.

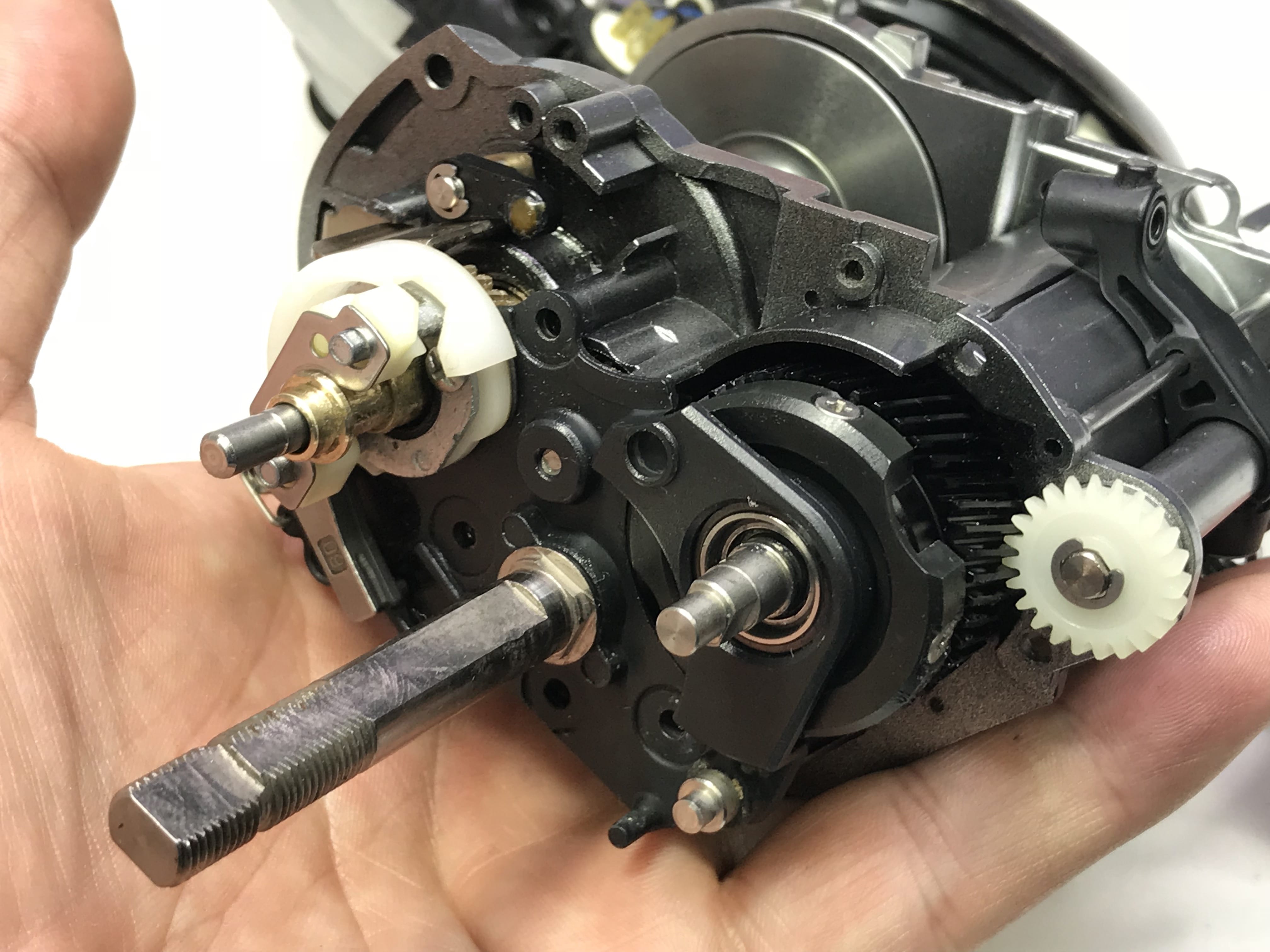

일단 아래의 사진처럼 조립하고 구동에 문제 없는지 확인 합니다.

베어링교체도 하면서 했구요~

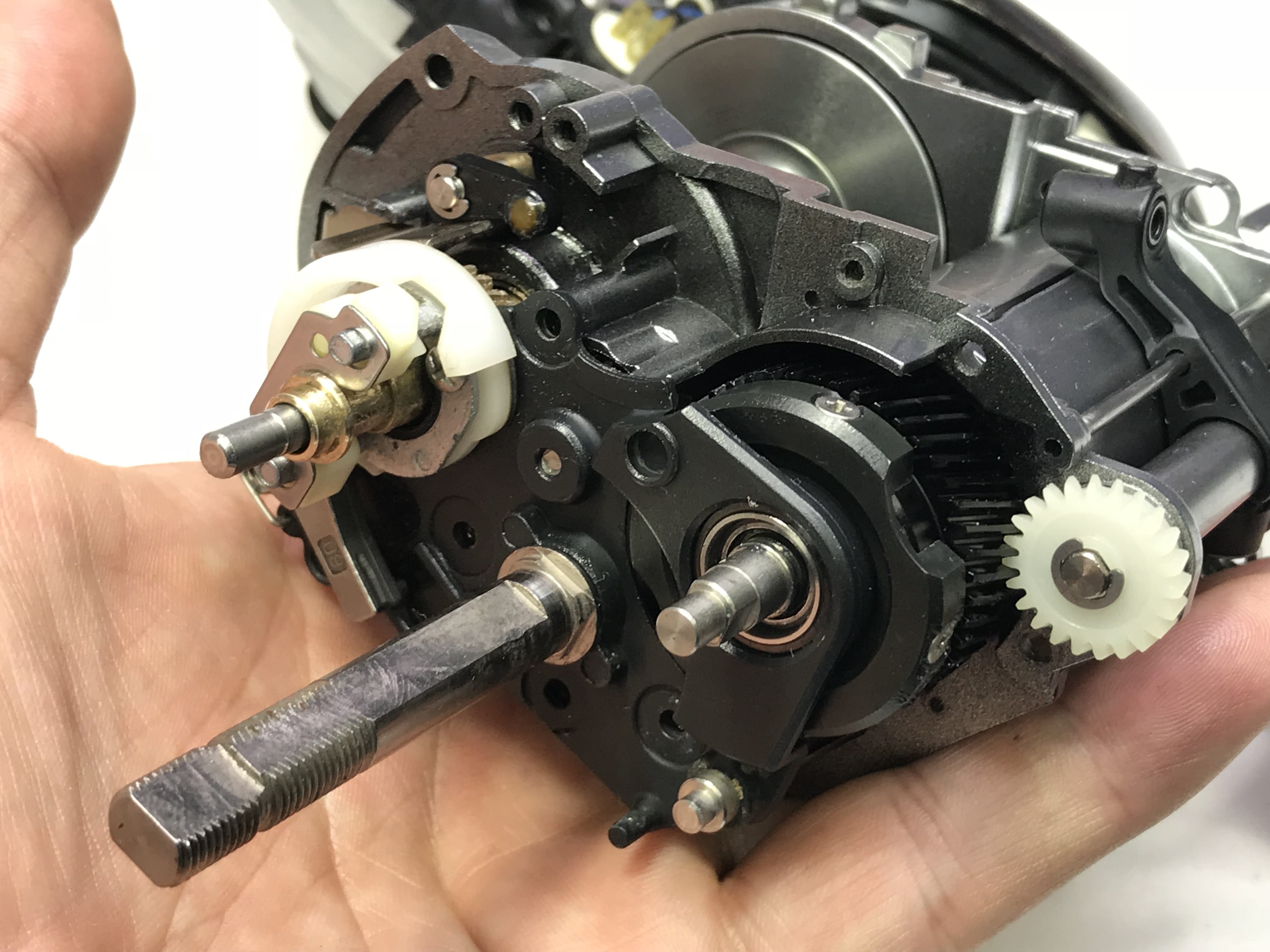

조립해보니 사진처럼 구동에 문제 없습니다.

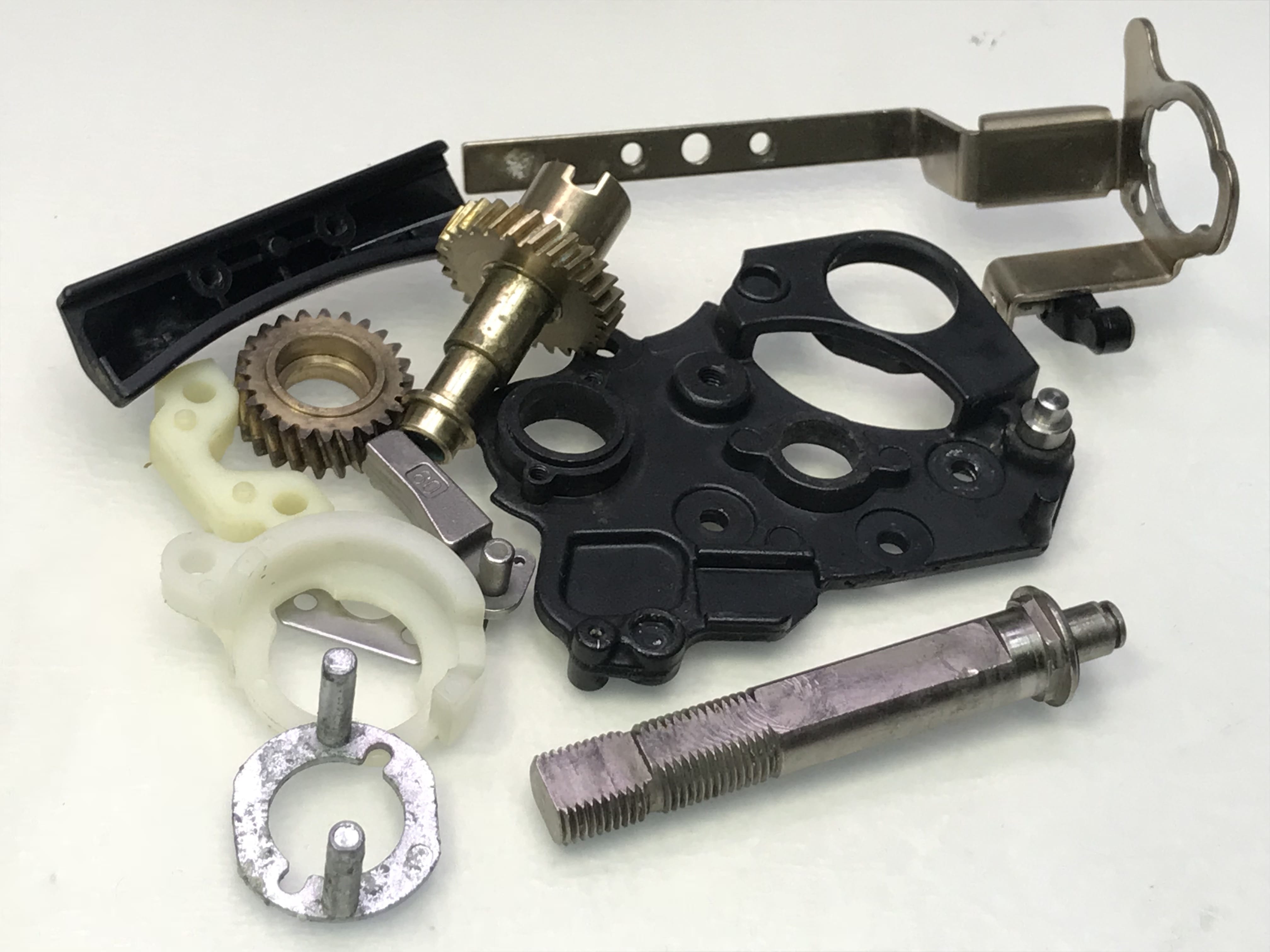

피니언기어와 클러치레버 부속들 세척 후 확인 합니다.

전부 상태양호하며 바로조립 합니다.

드라이브기어도 사용감은 있지만 문제 없습니다.

사진들 처럼 기어와 스프링등 조립 합니다.

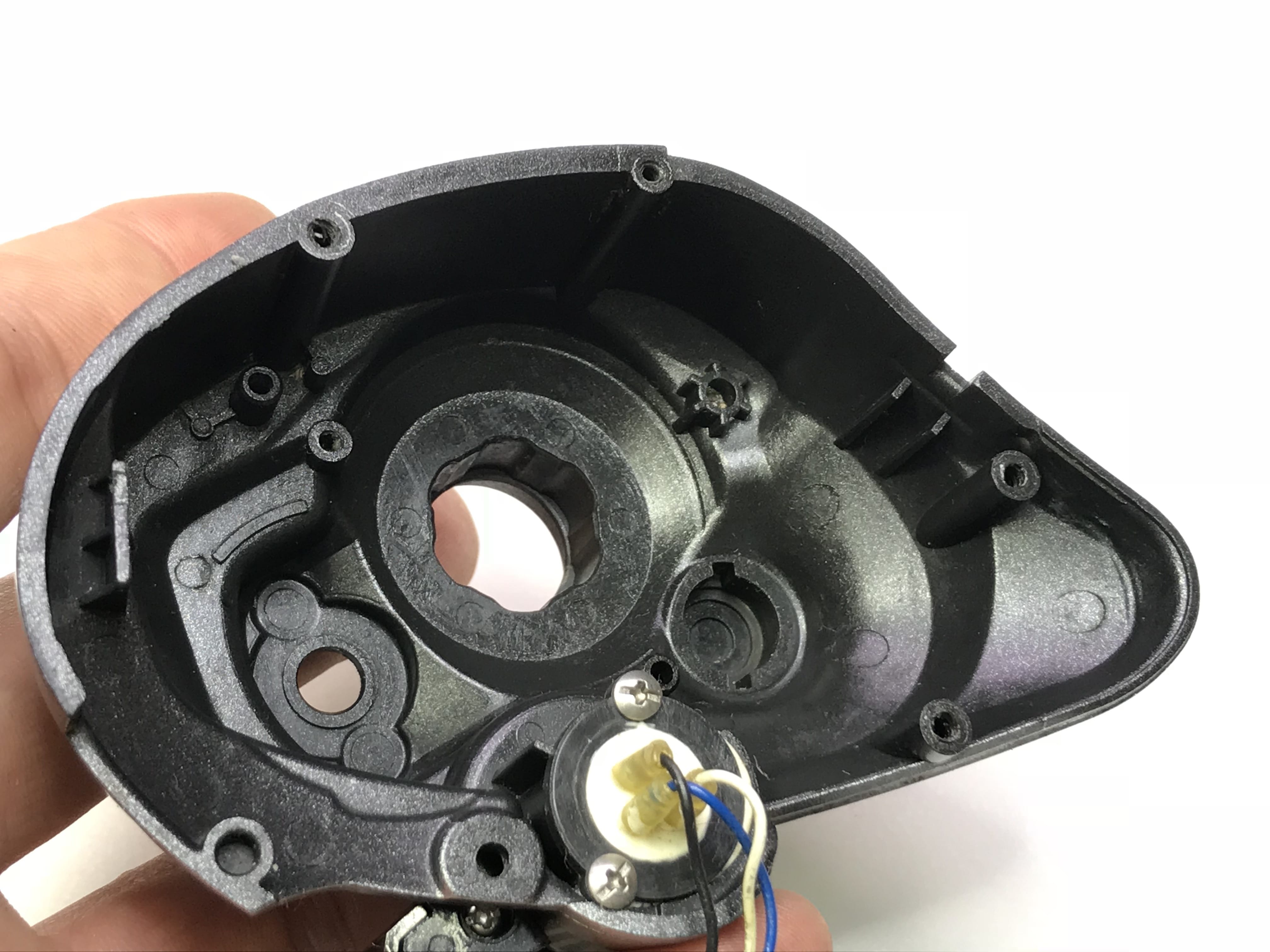

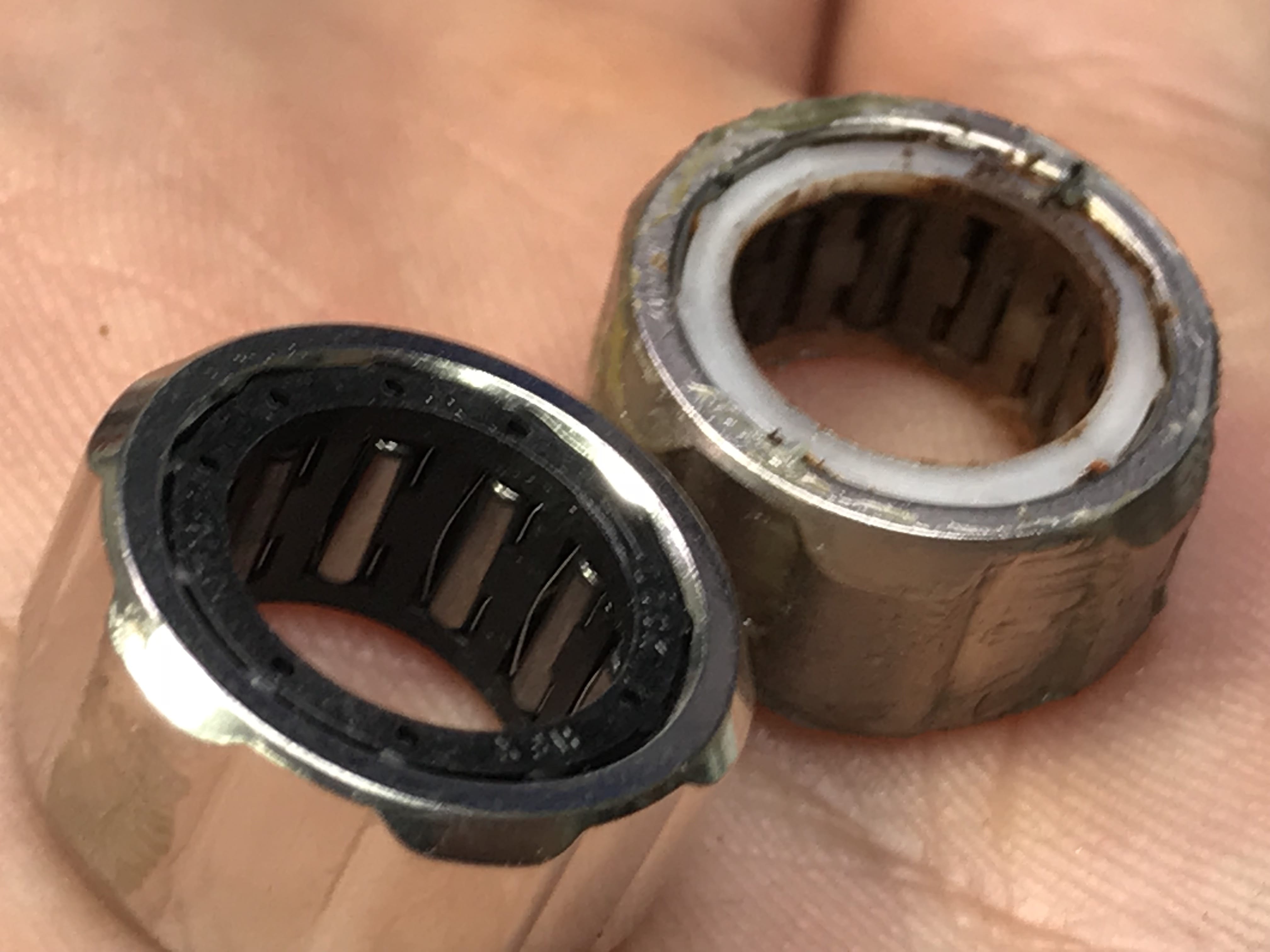

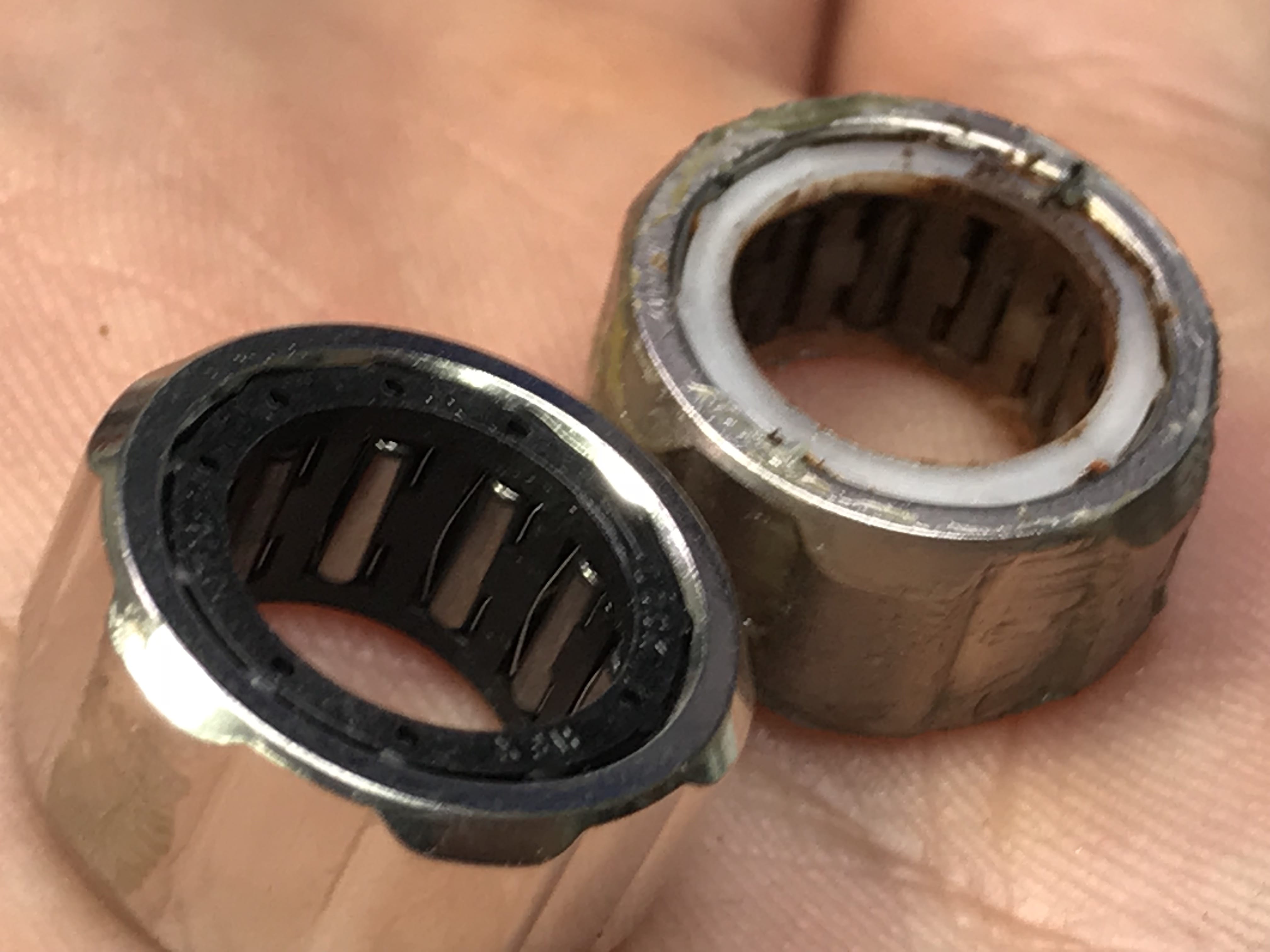

고착보이던 원웨이클러치교체 하고 핸들쪽 커버

조립 합니다.

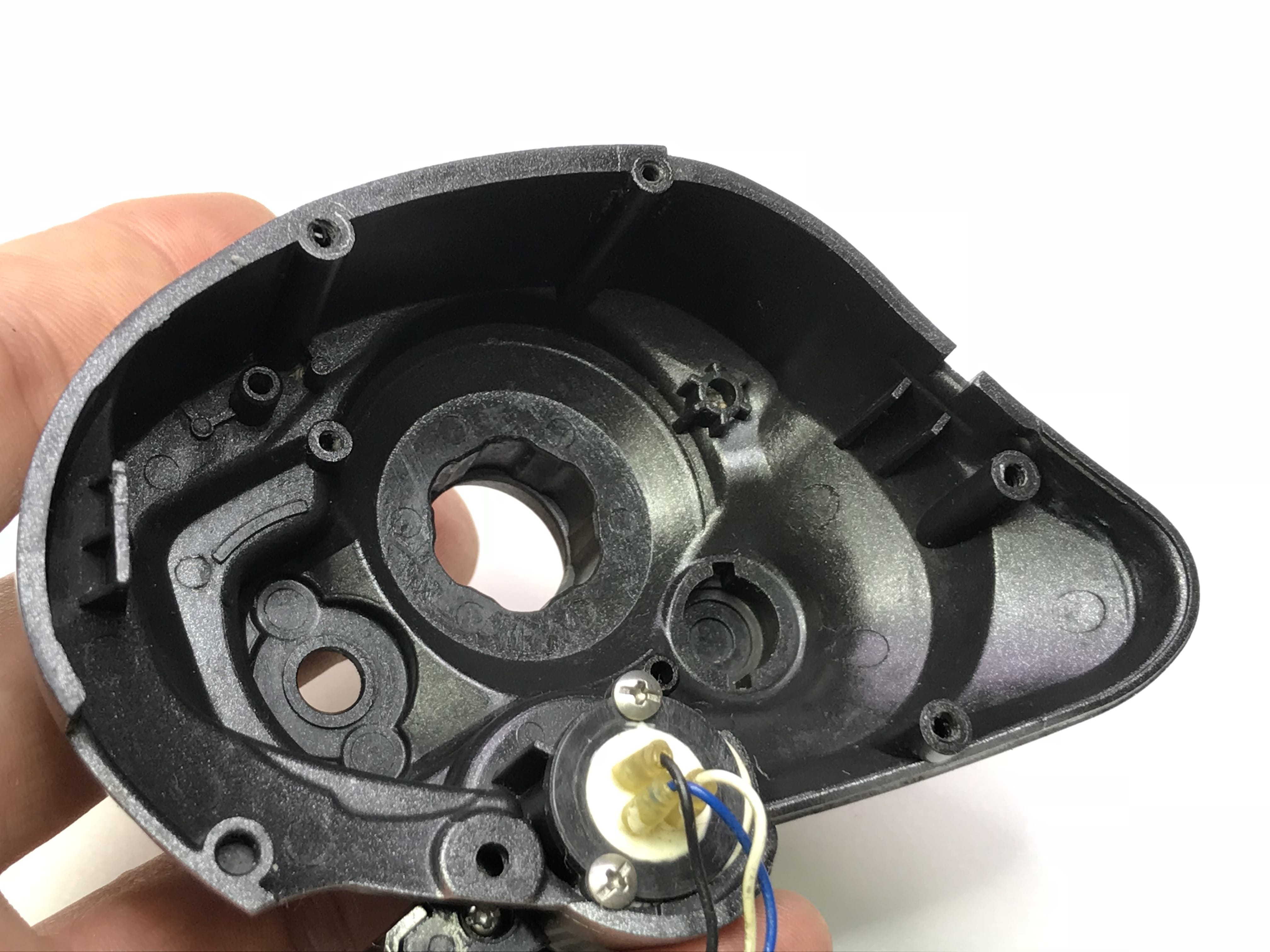

우측커버까지 조립 하고 사진 입니다.

분실하셨던 나사 추가해서 조립해 드립니다.

핸들오버홀 완료 했구요~

2개의 베어링전부 소음있어서 교체 했습니다.

시마노 12 포스마스타 2000MK ,전동릴세척,전동릴수리,베어링교체,원웨이클러치교체 완료 합니다.

전동릴수리 후 동영상 입니다.

인천송도 릴수리 하는 라이브피싱 입니다.

, , , , ,
