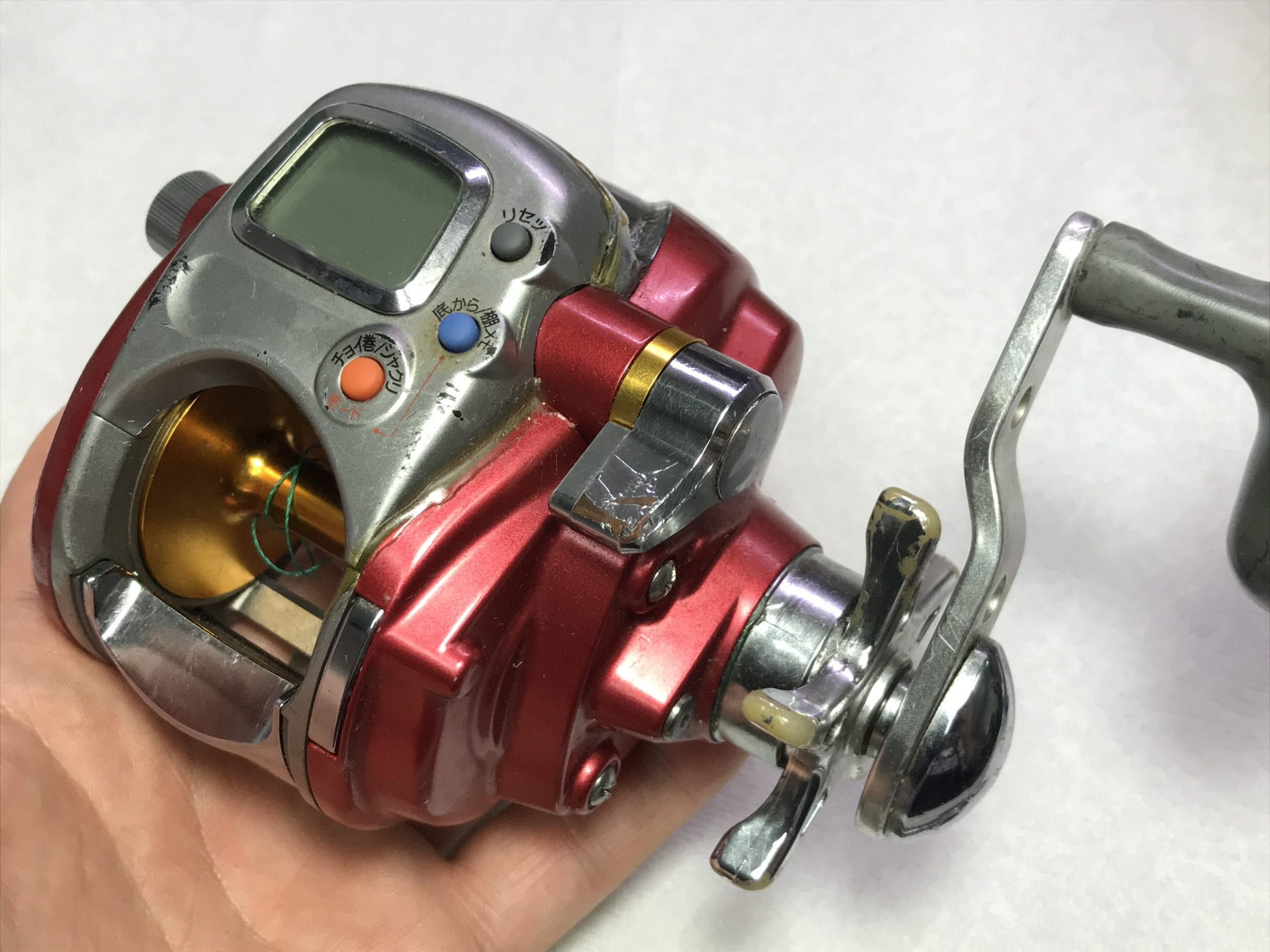

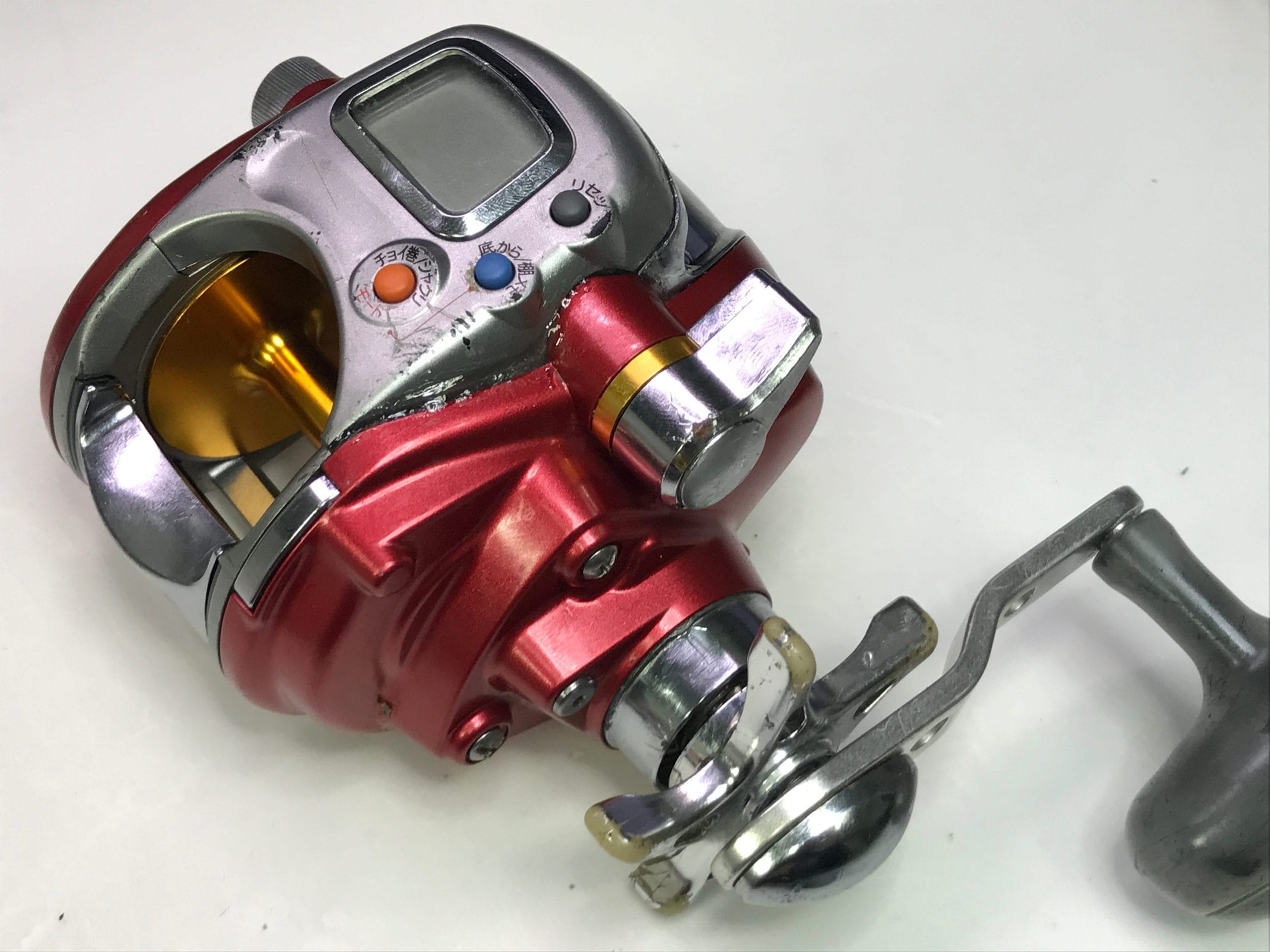

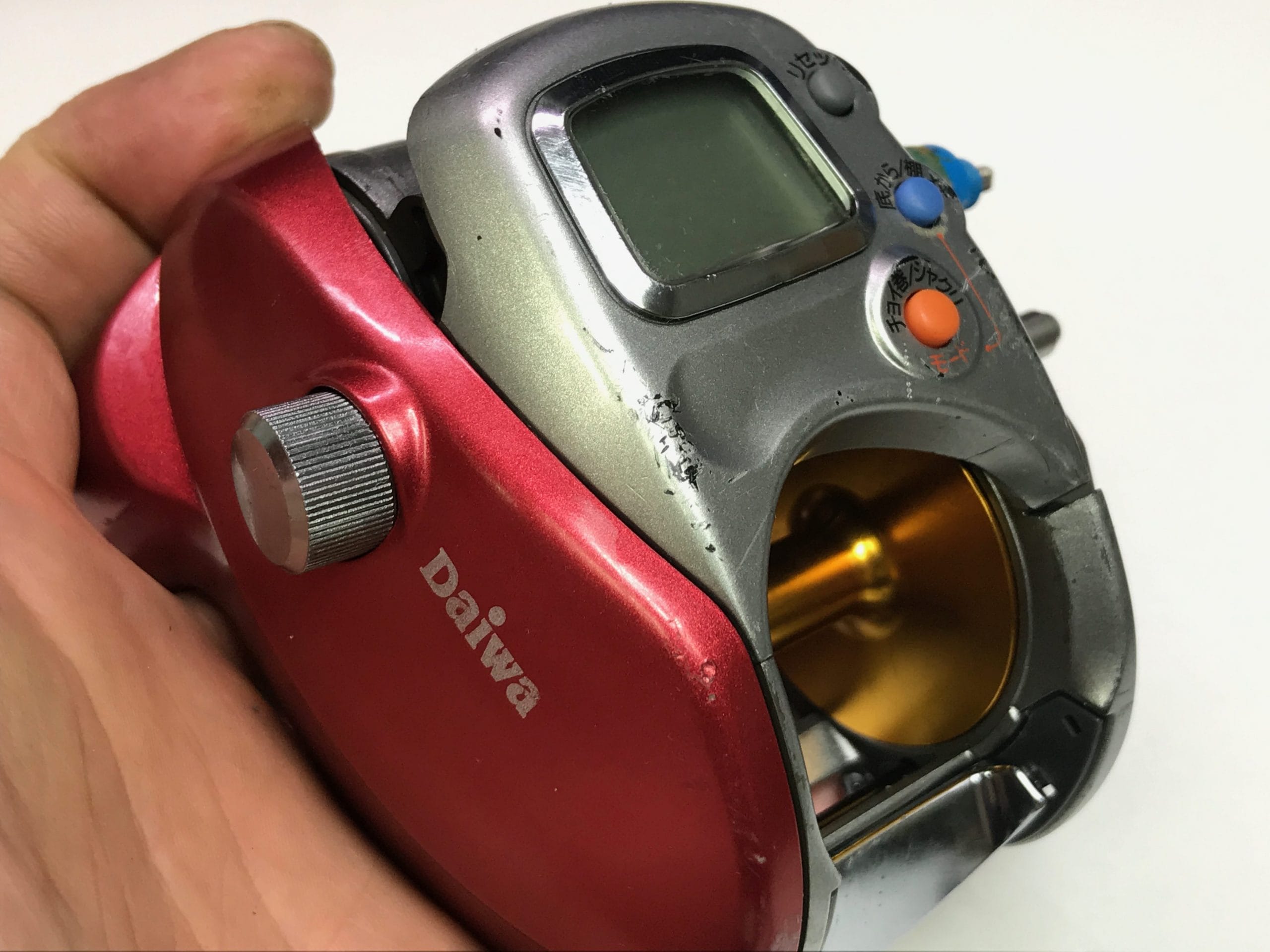

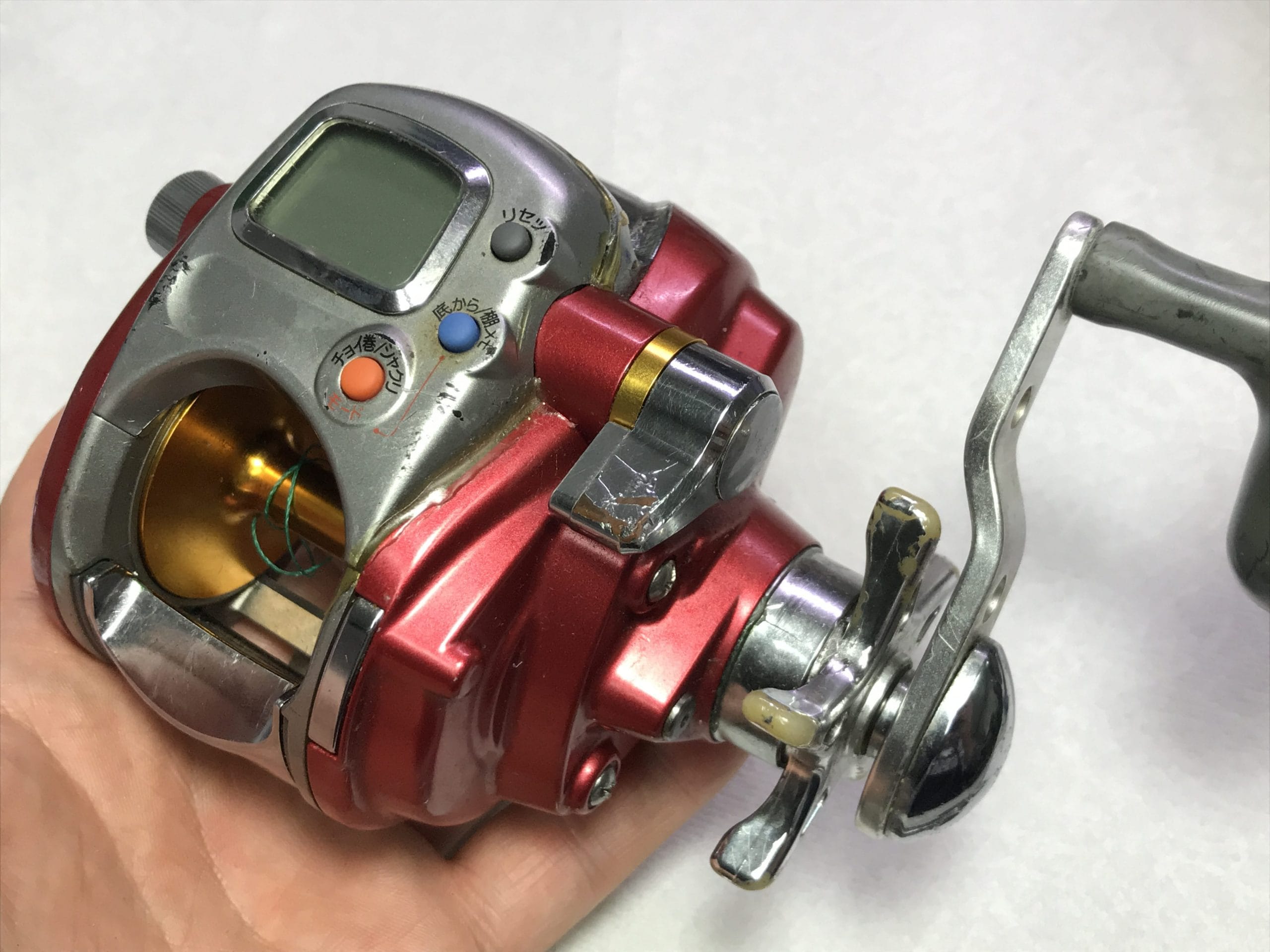

다이와 시보그 SEABORG 300FB

소형전동릴 입니다.

이제품은 출시년도가 오래되서 잘 입고하지 않는 제품입니다.

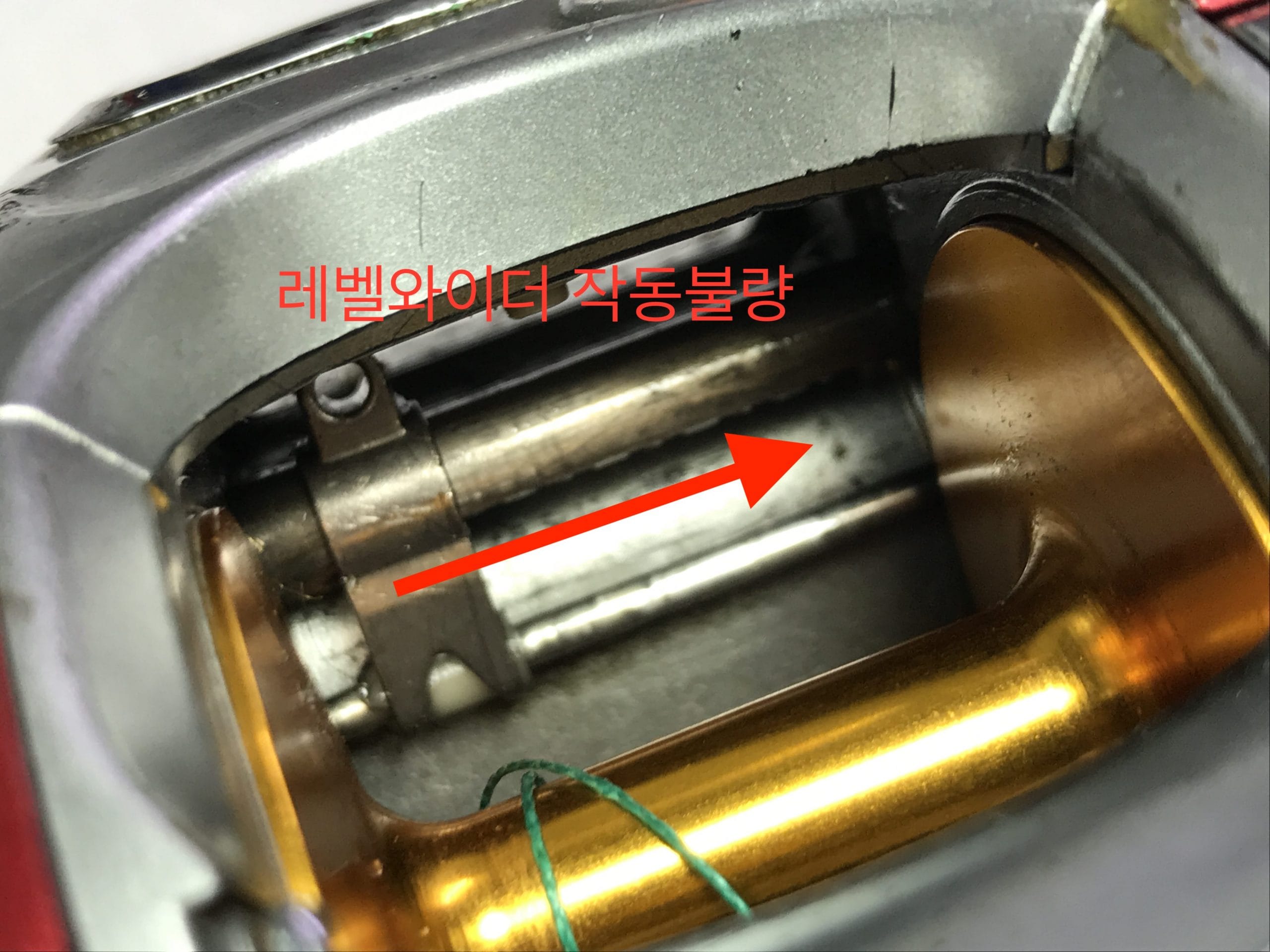

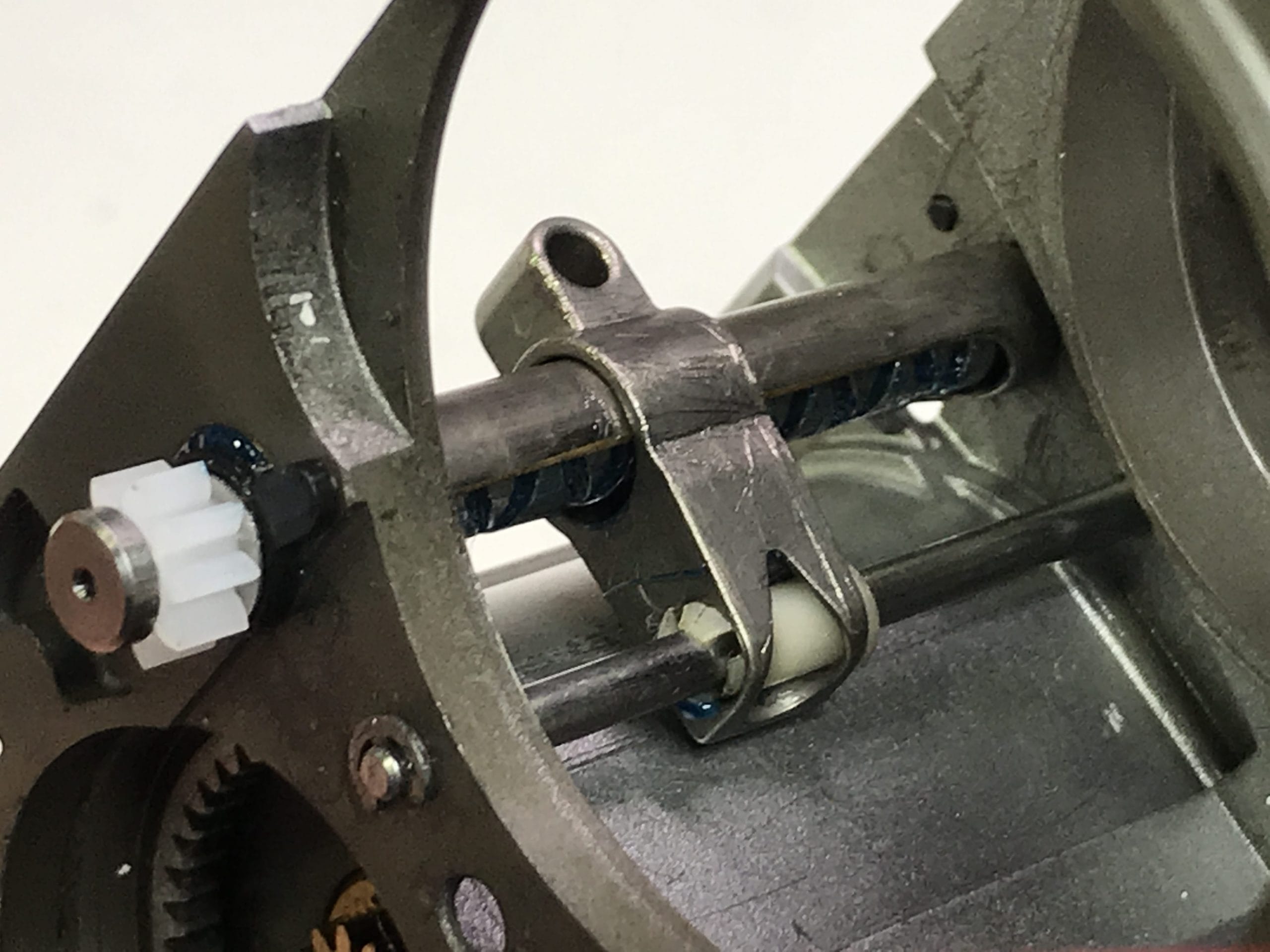

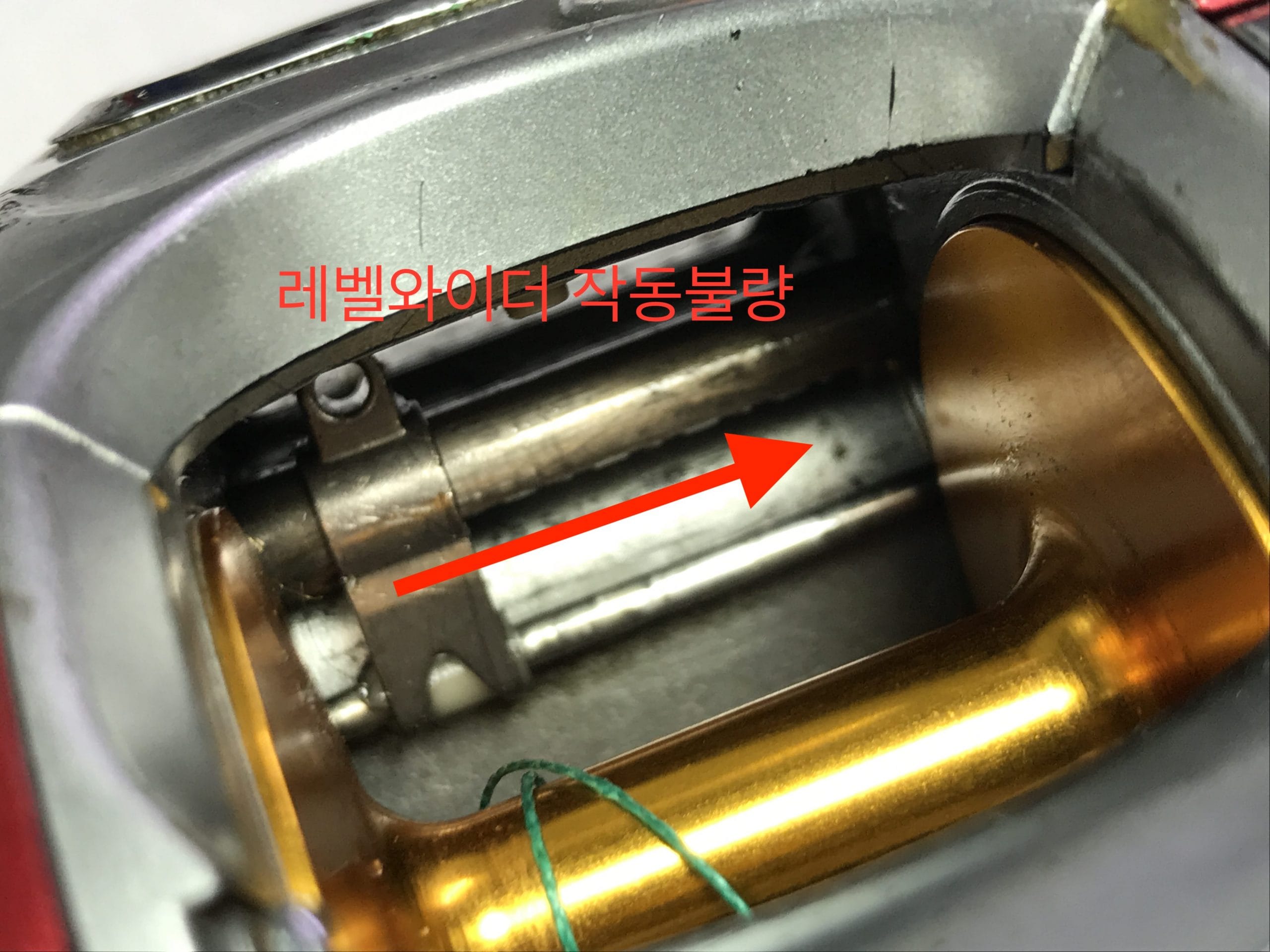

입고할때 앞쪽 레벨와인더가 움직이지 않습니다.

아래의 사진처럼 레벨와인더수리 해야 할듯합니다.

어떤부분이 문제인지 찾아보겠습니다.

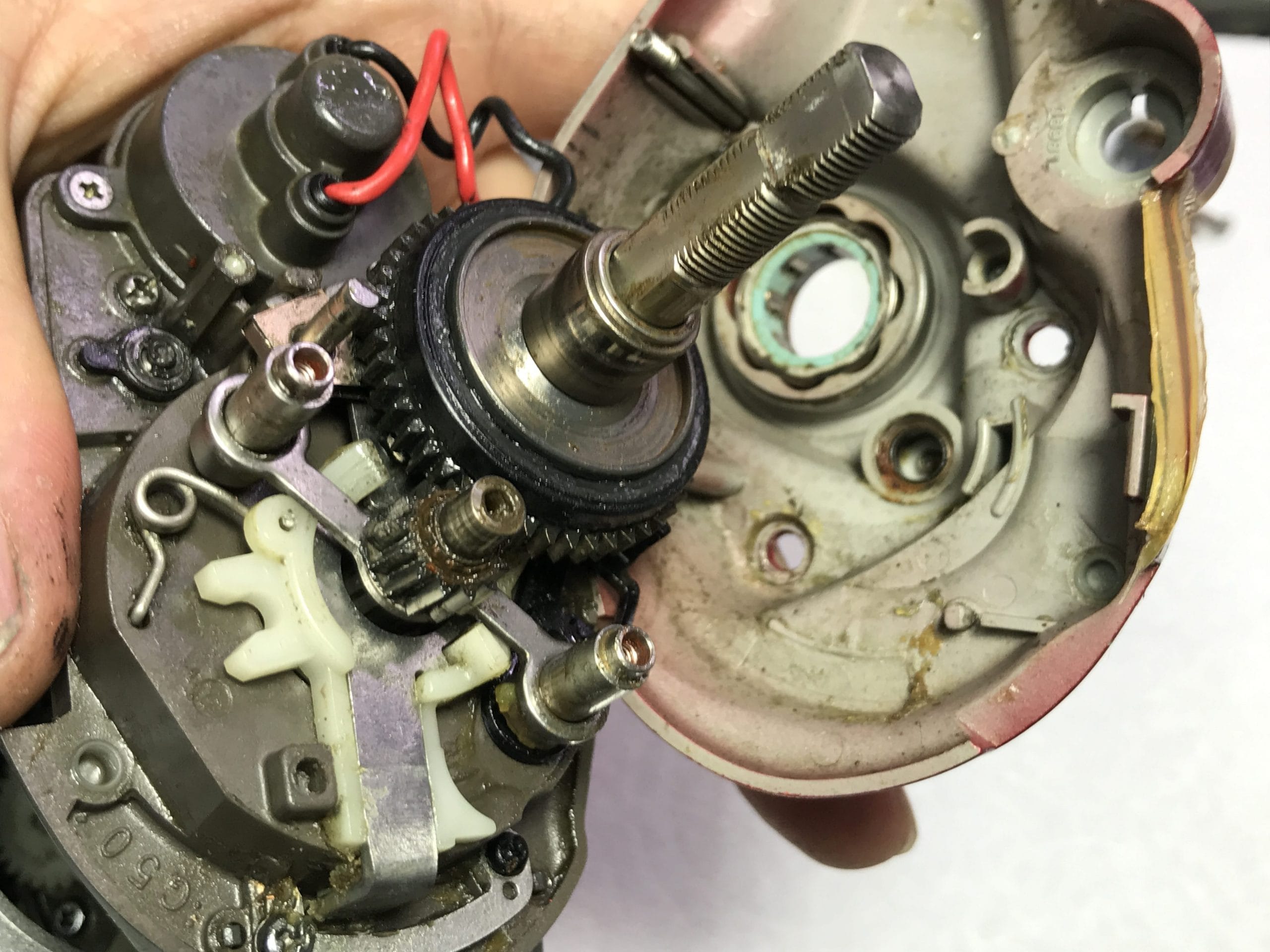

내부개봉합니다.

음…

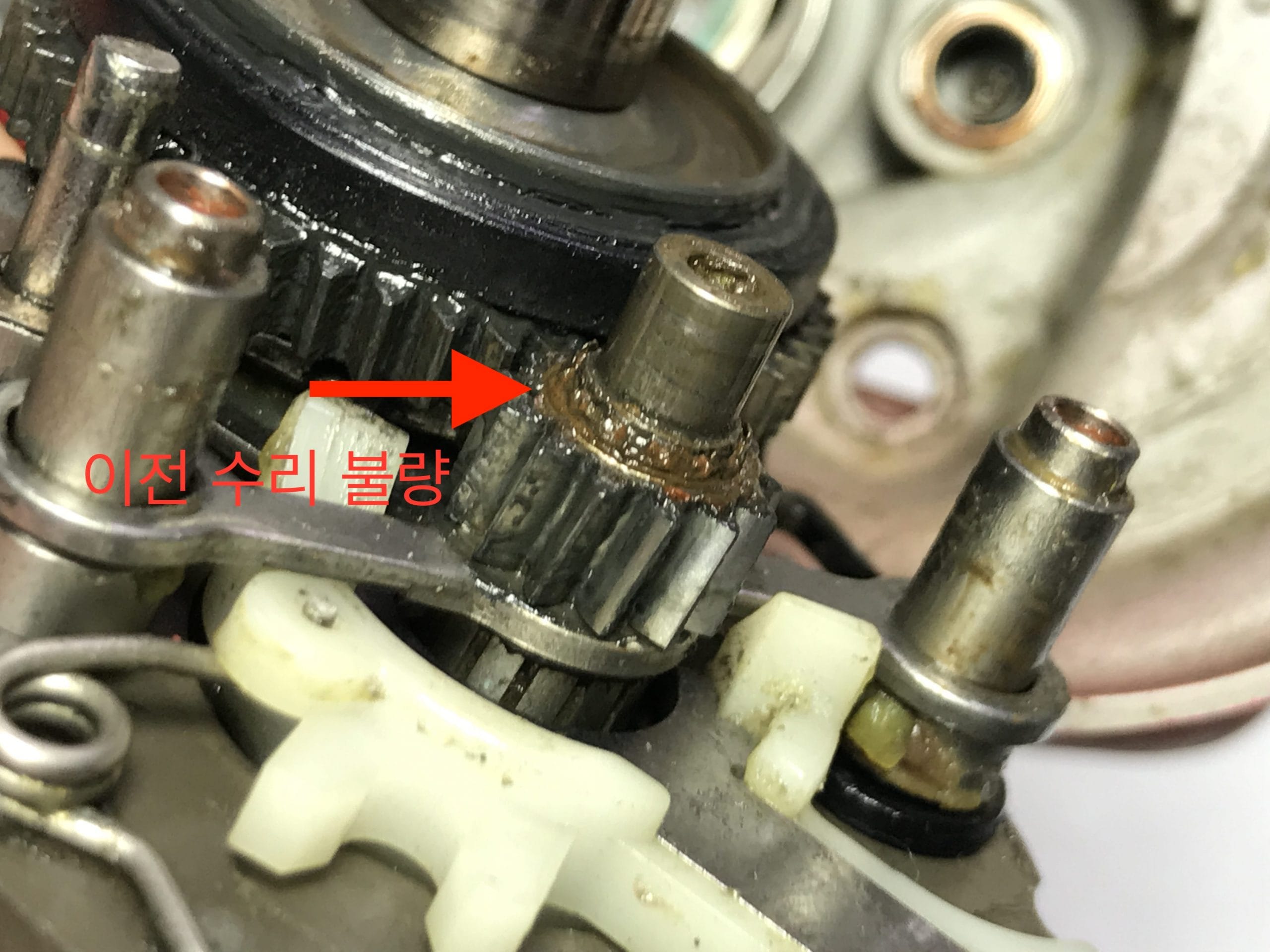

예전에 수리를 받으셨군요~

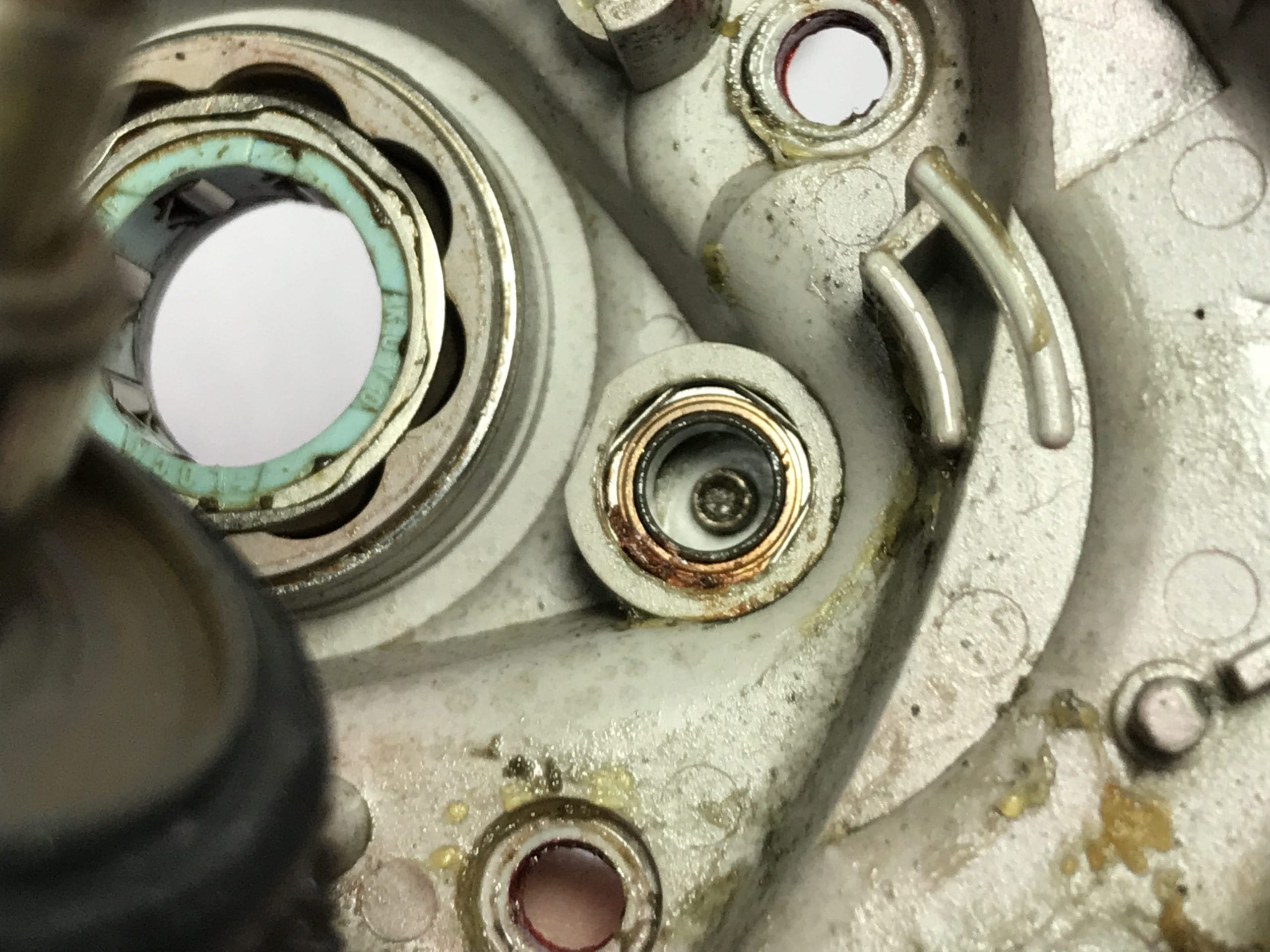

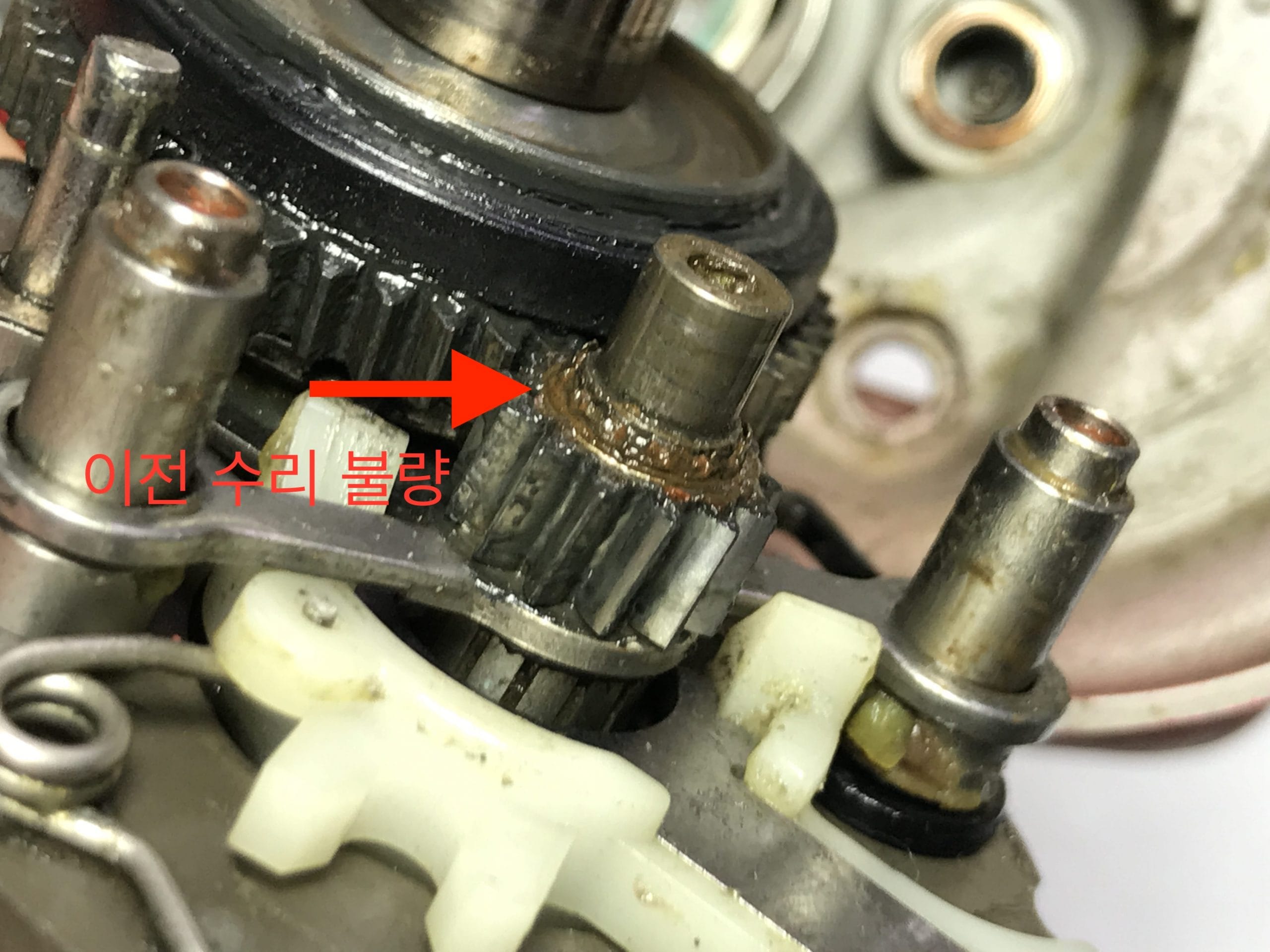

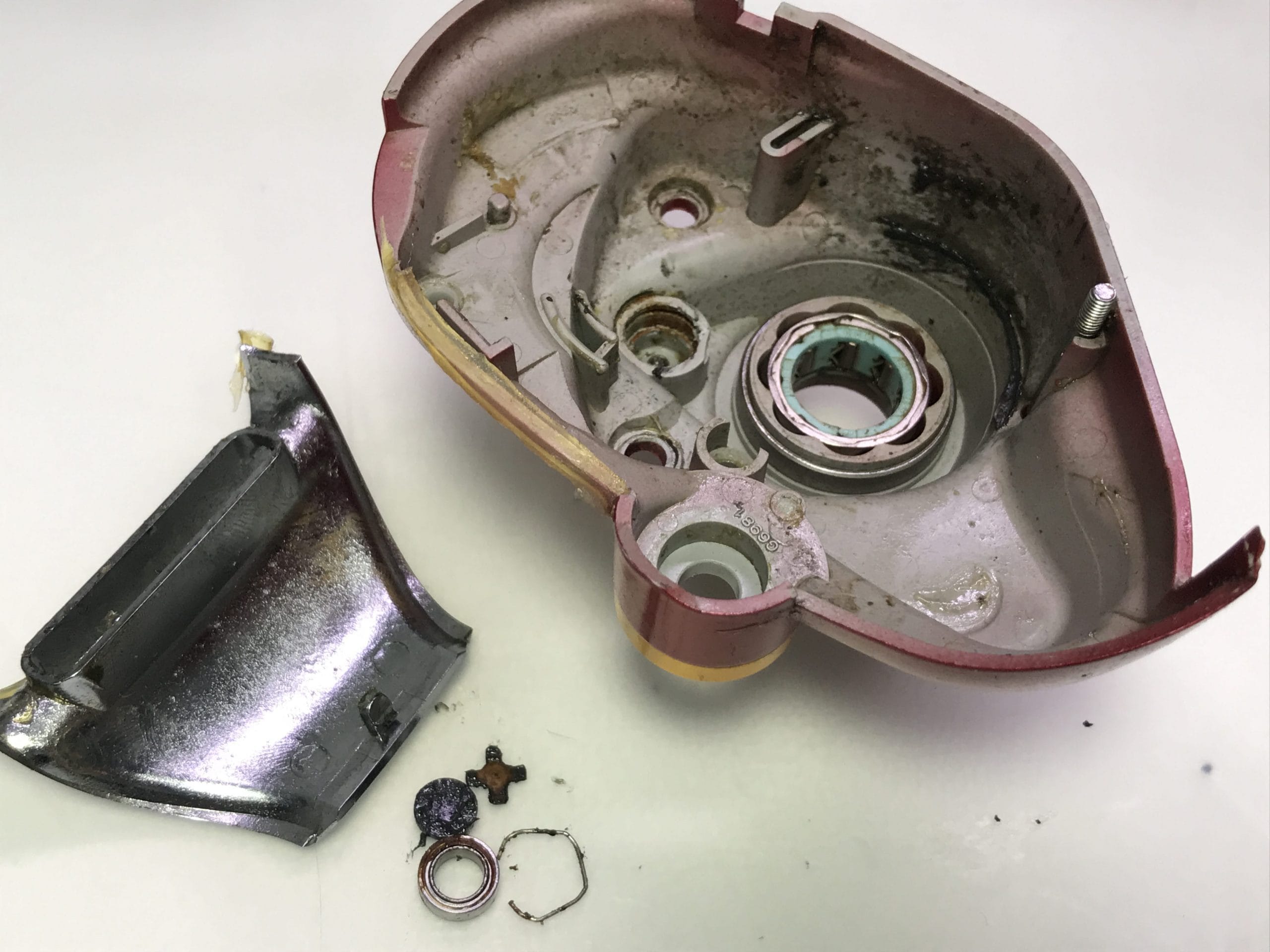

근데 아래의사진처럼 베어링부식으로 문제있었던

내경부분을 남겨두고 수리했네요???

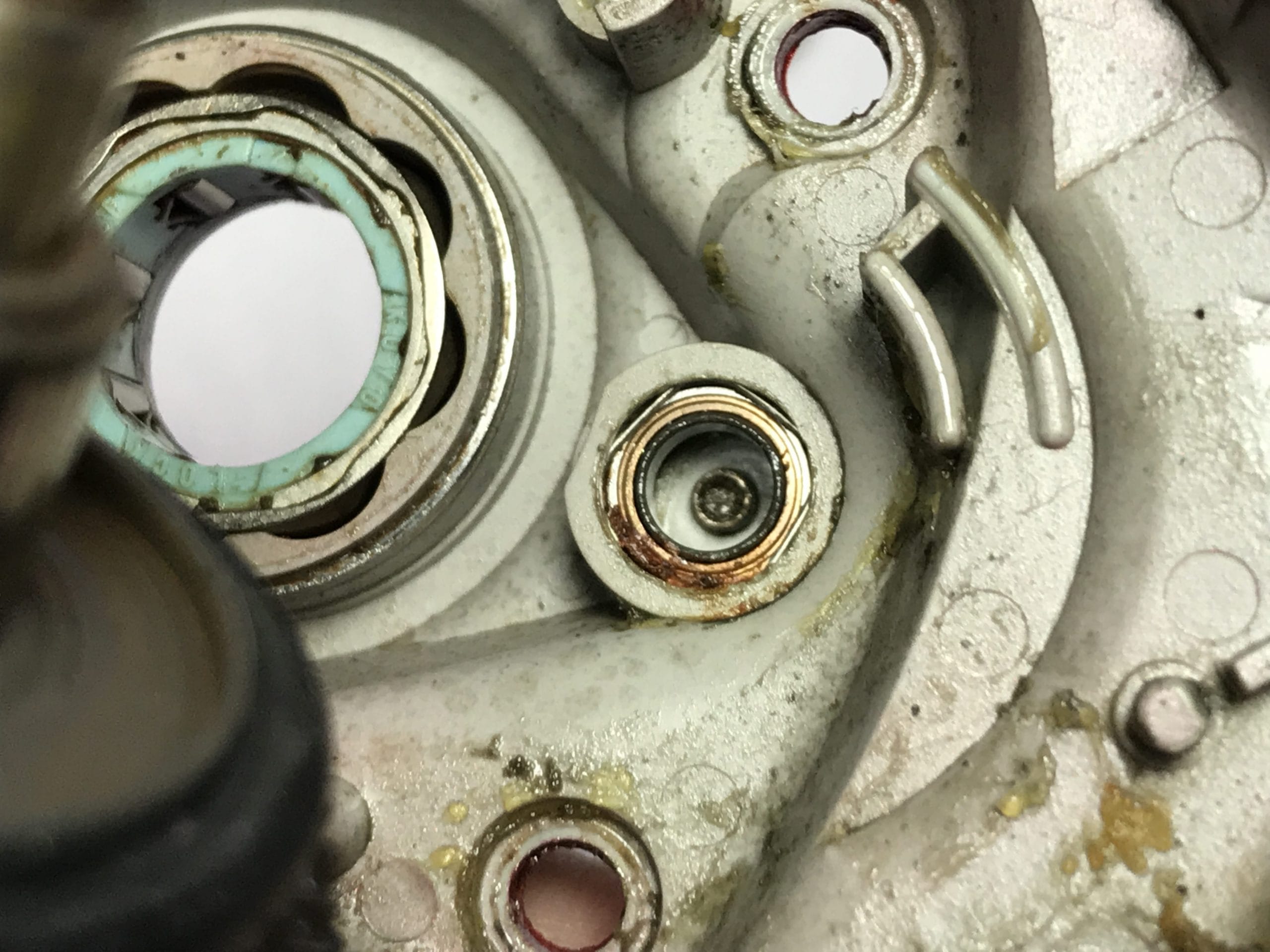

아래의사진에는 정상적인 베어링입니다.

문제가 있다면 사진의 베어링도 부식으로 분해

반절만 있어야 하지만 온전하게 있습니다.

레벨와인더수리 할려면 모터쪽까지 전부

분해 해야만 알수 있습니다.

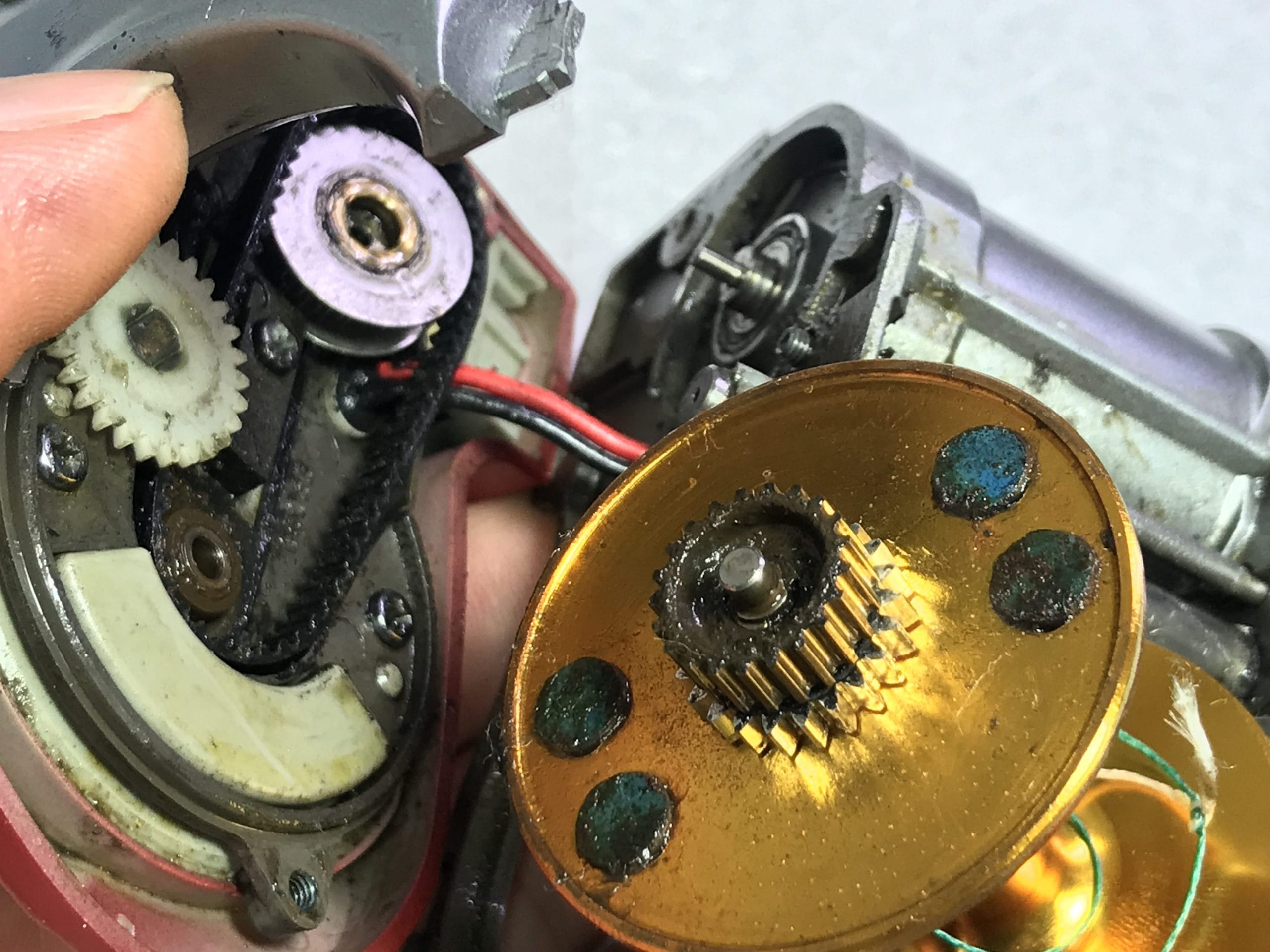

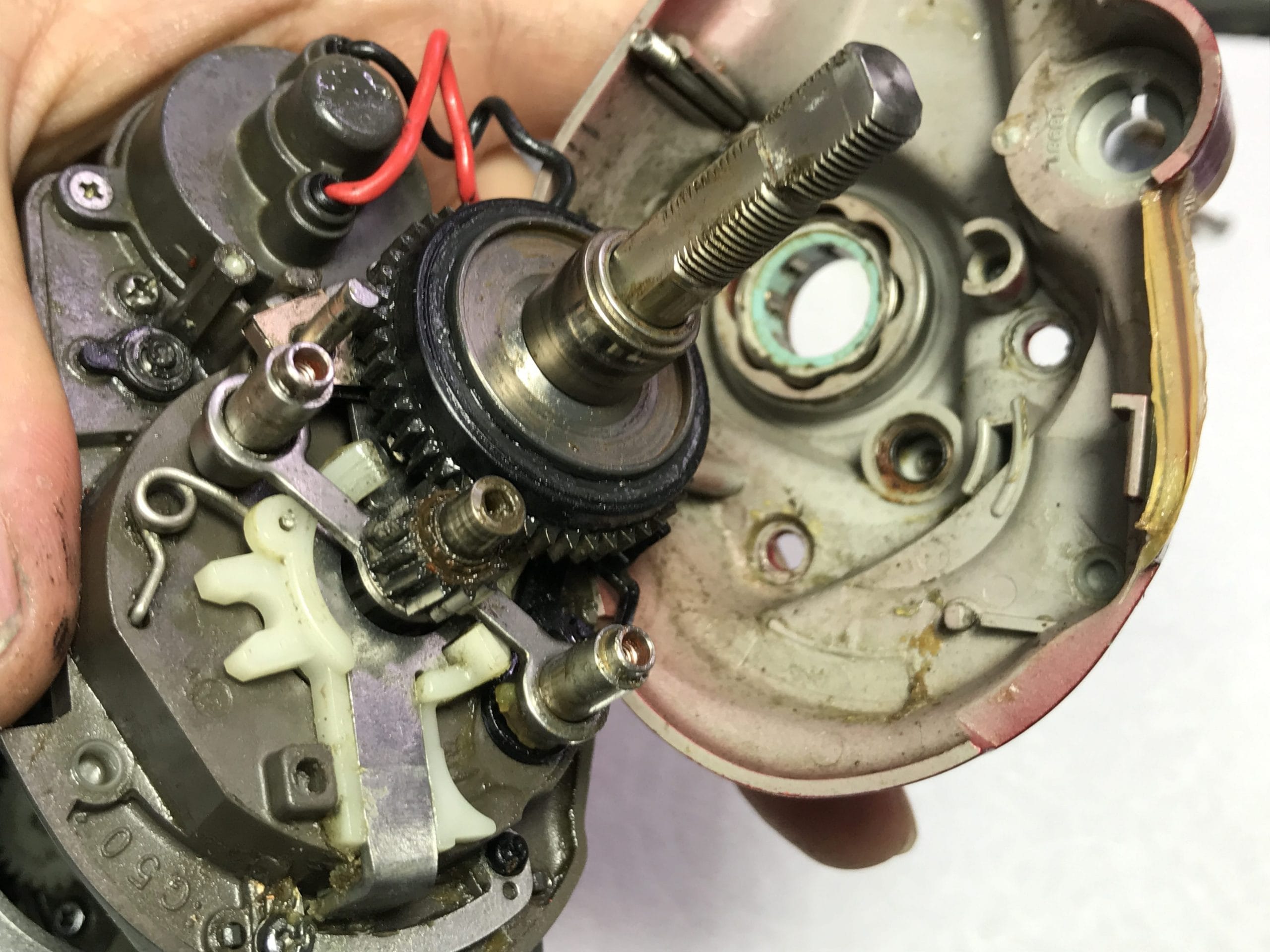

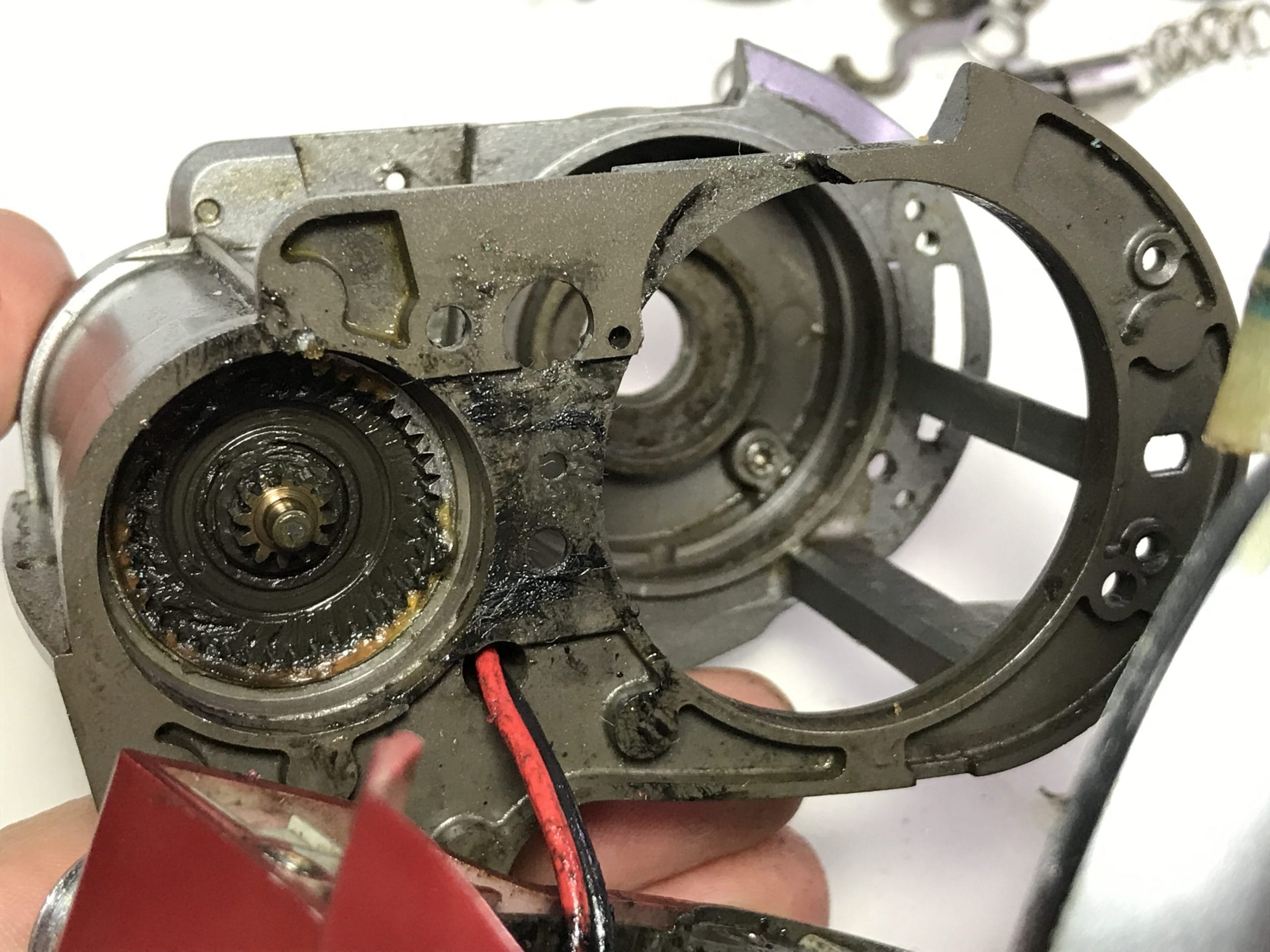

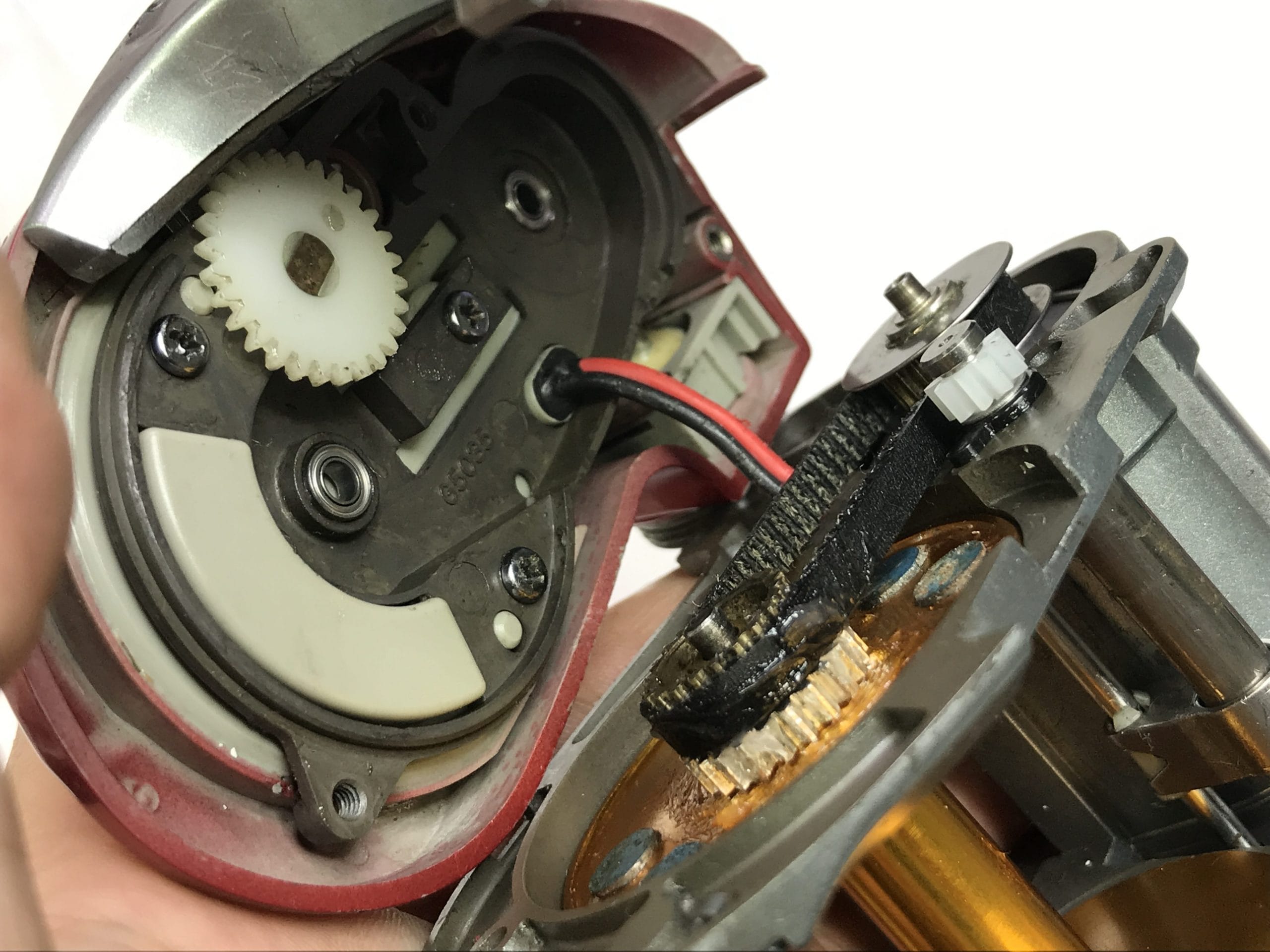

내부오염으로 잘 보이지는 않지만

문제있는 부속들 보입니다.

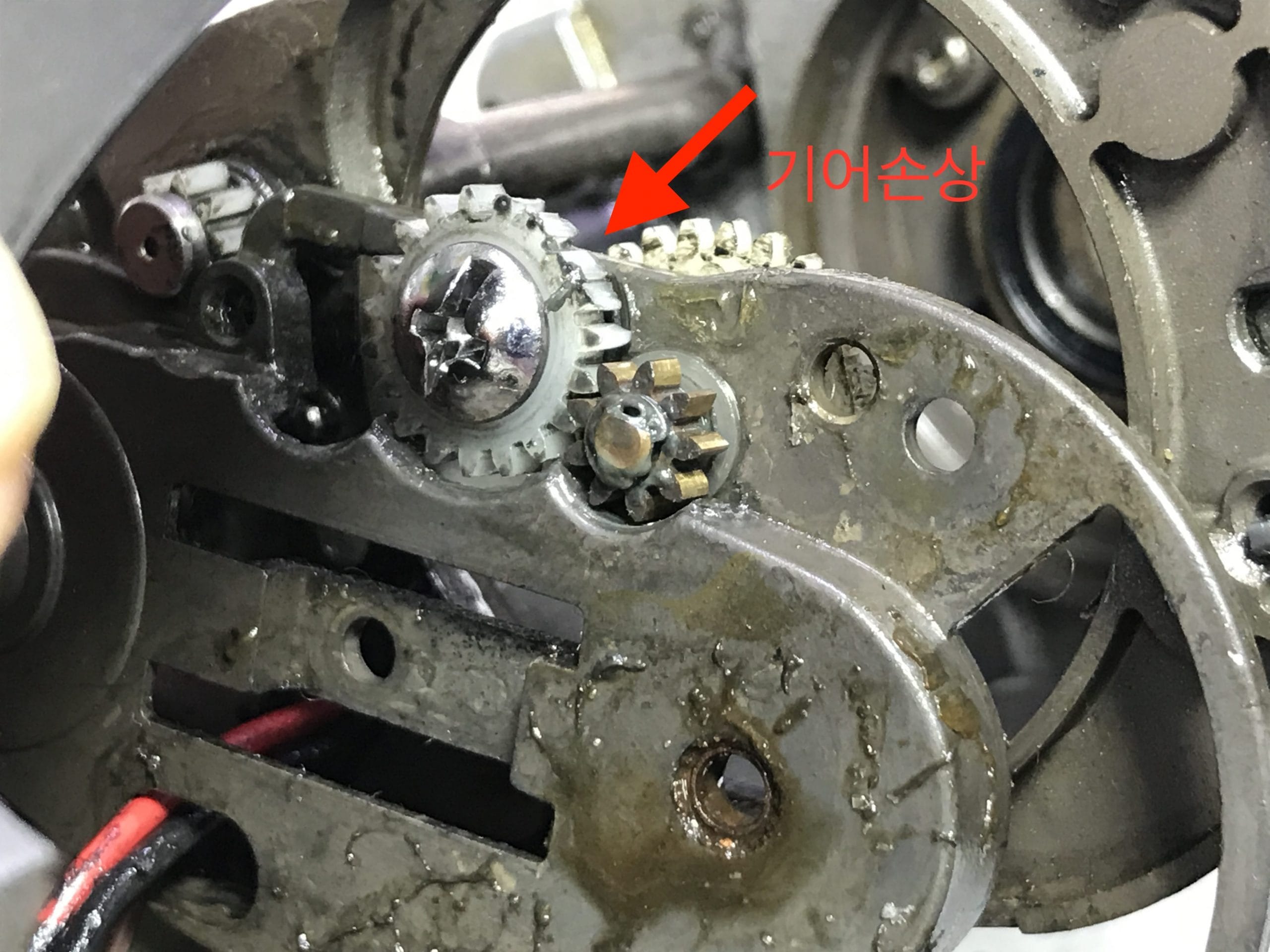

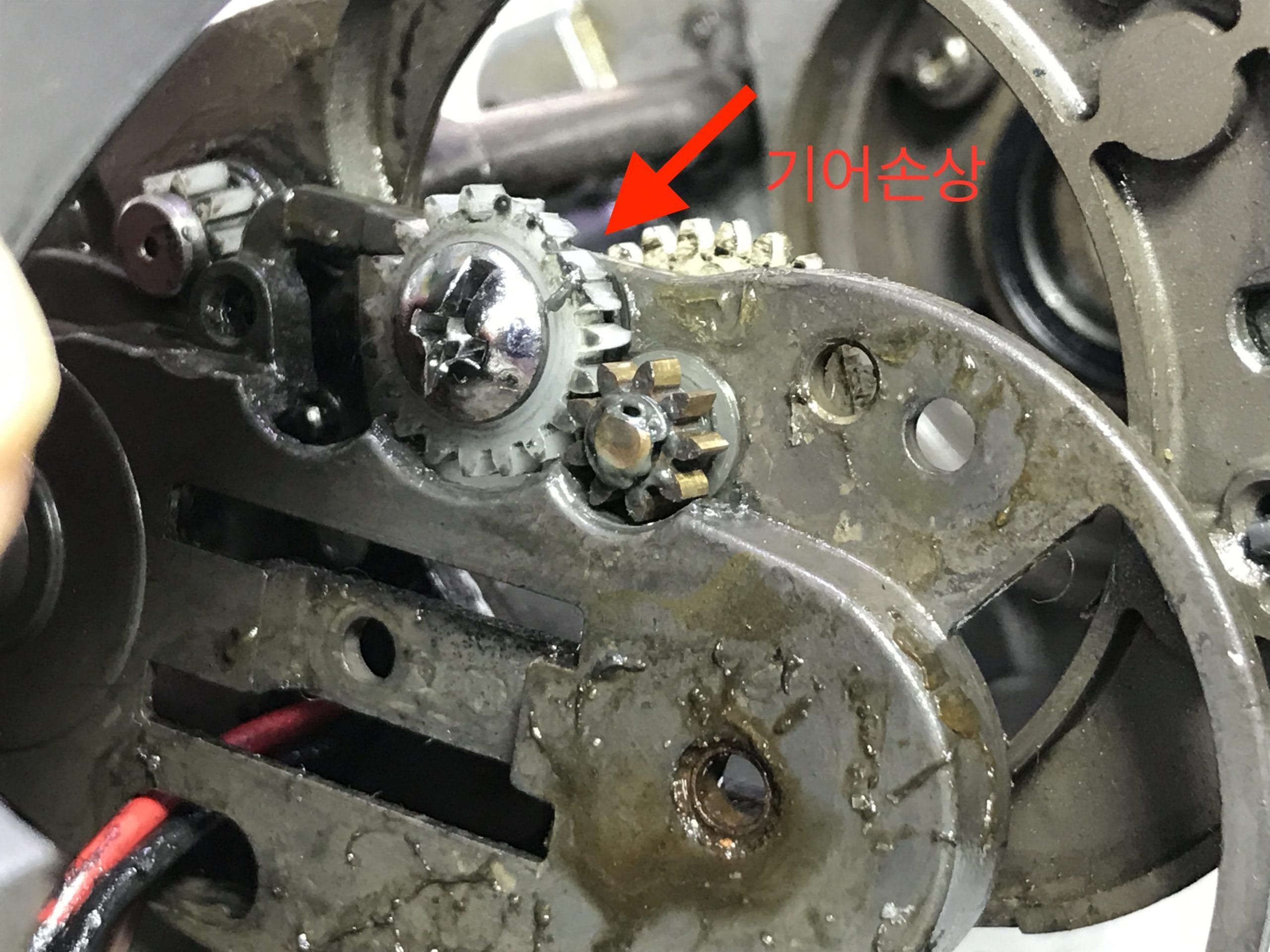

기어손상 입니다.

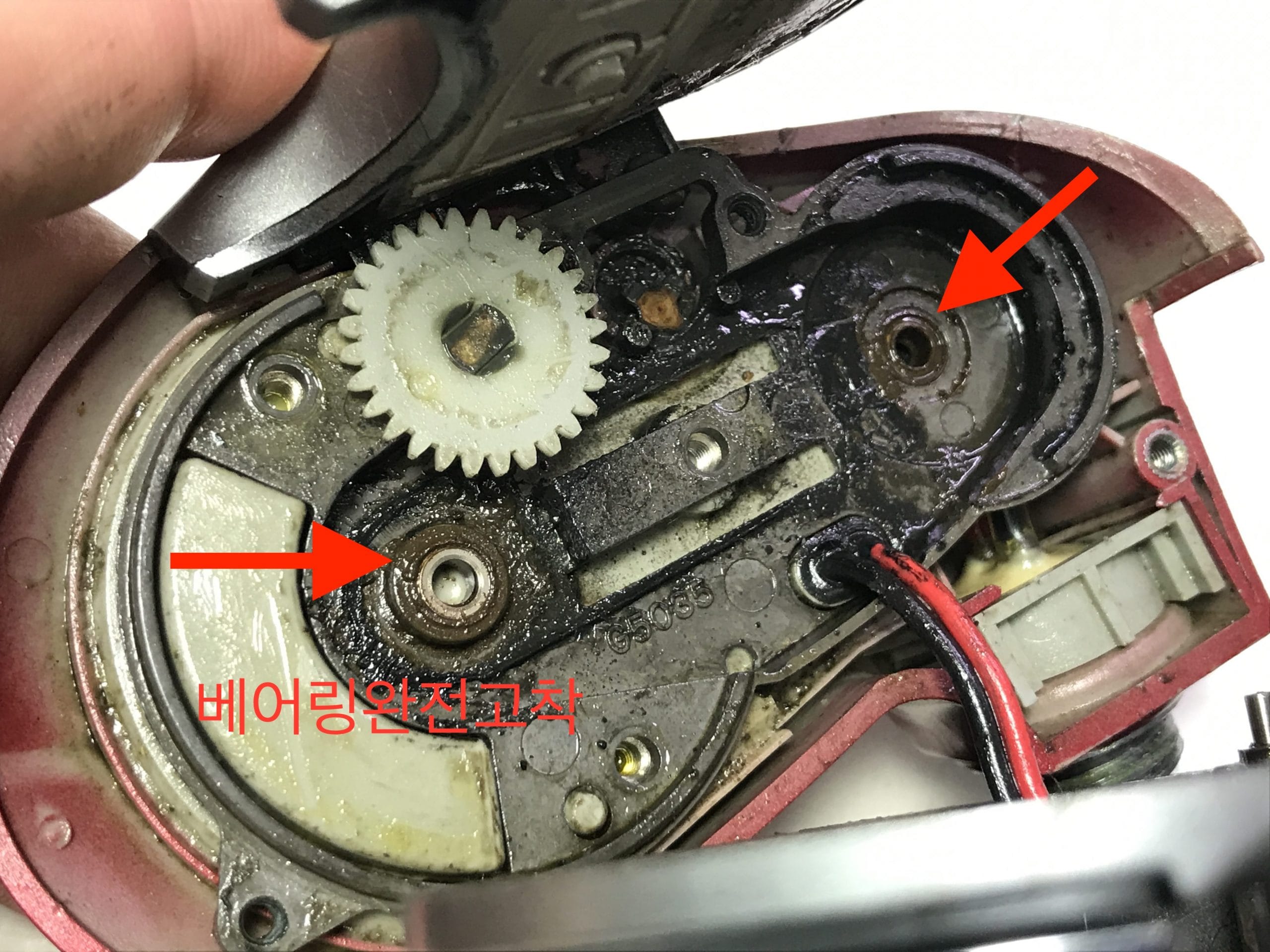

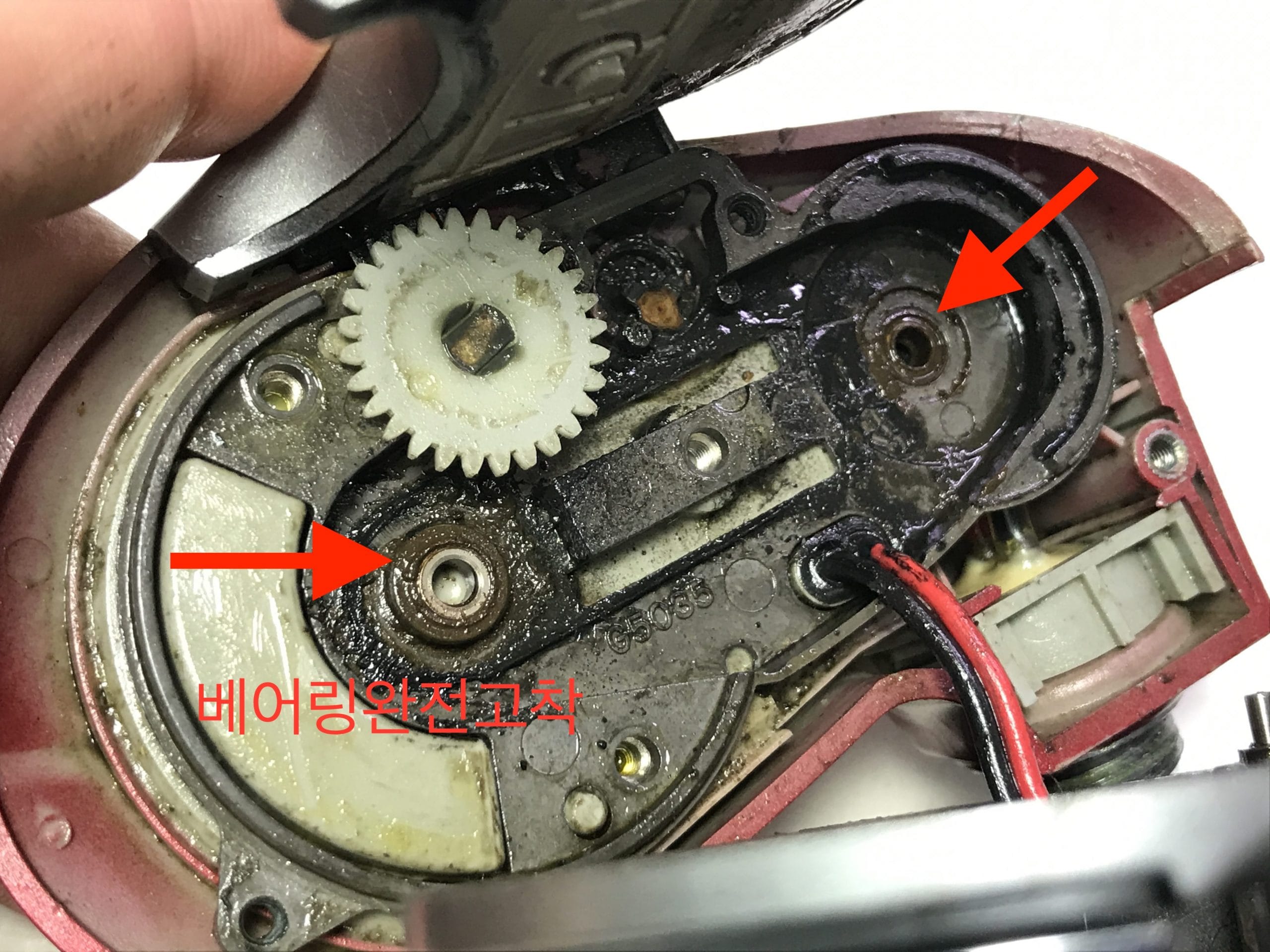

아래쪽의 사진을 보면 사실 지금의 레벨와인더불량과

상관이 없어 보이지만 사실 사진처럼 베어링들이고착

보이면 다른 곳에서 부화를 받고 문제가 생깁니다.

사실이정도면 그전에 사용하시면서 “전에 사용했던때보다

뭔가 이상하다~” 그랬을 겁니다.

자 이제 일단 문제있는 부분들을 찾았으니

핸들부터 전부 분해 들어갑니다.

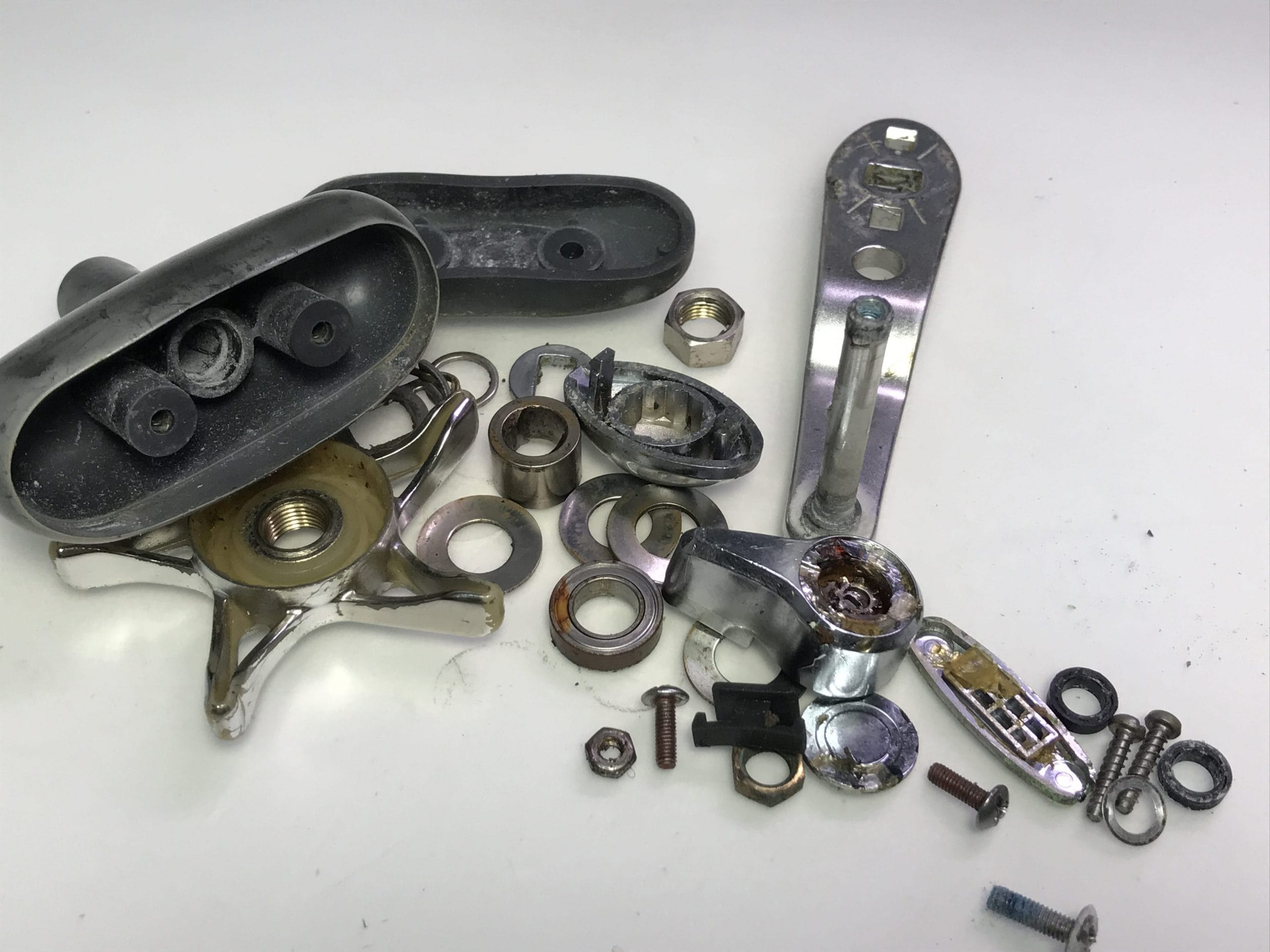

핸들쪽 커버와 베어링들도 분해 하구요~

기어들도 전부 분해 합니다.

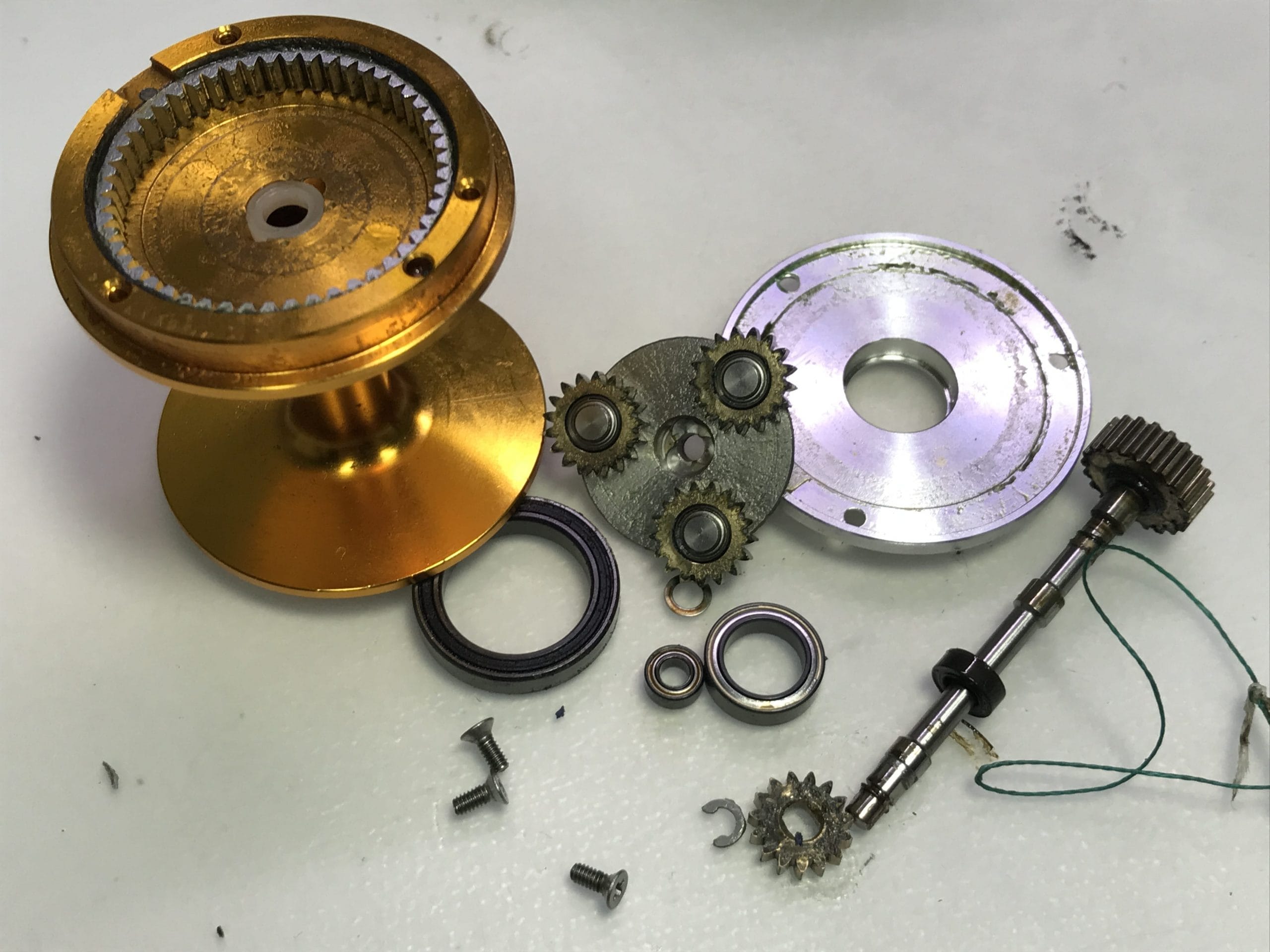

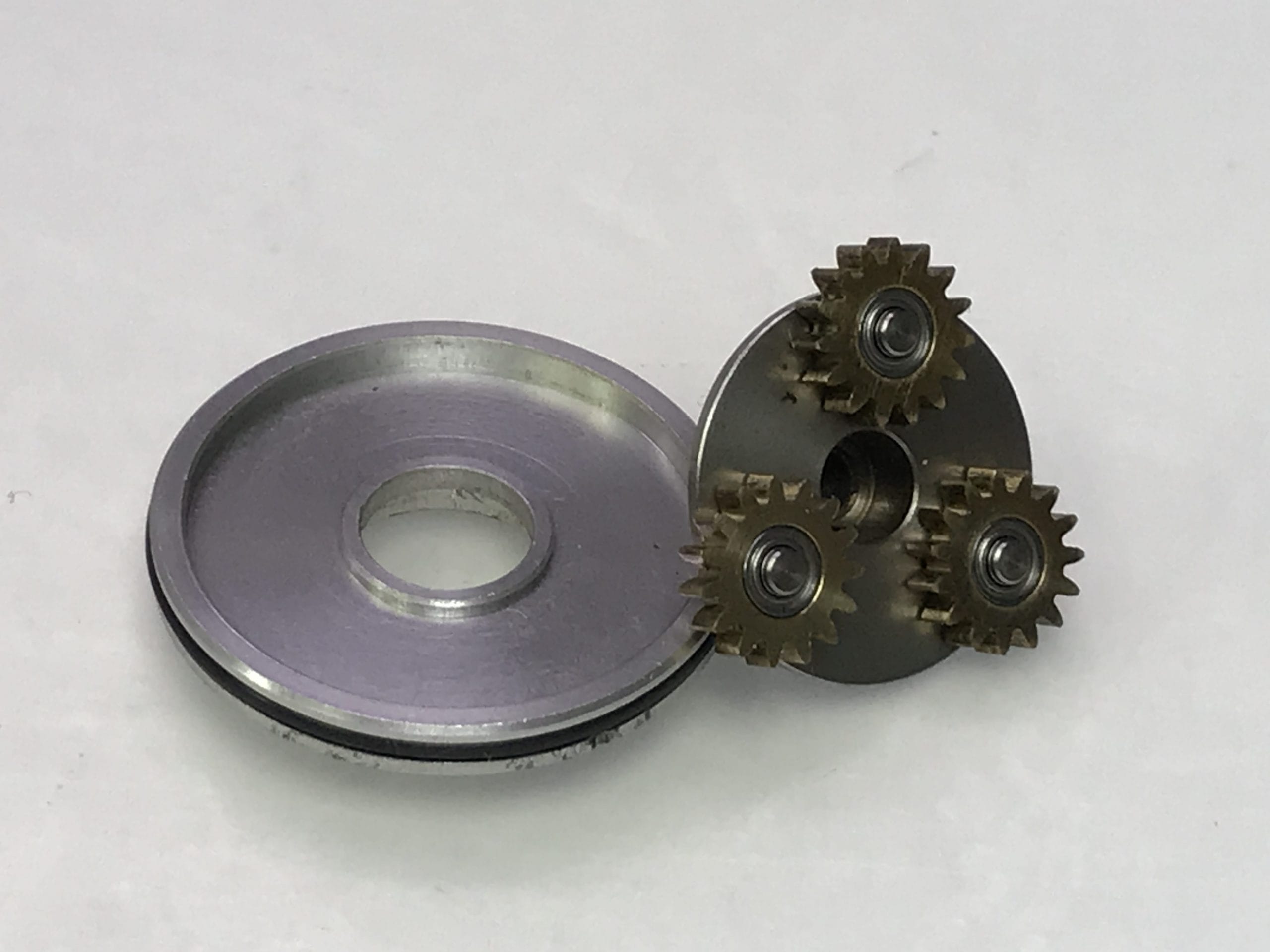

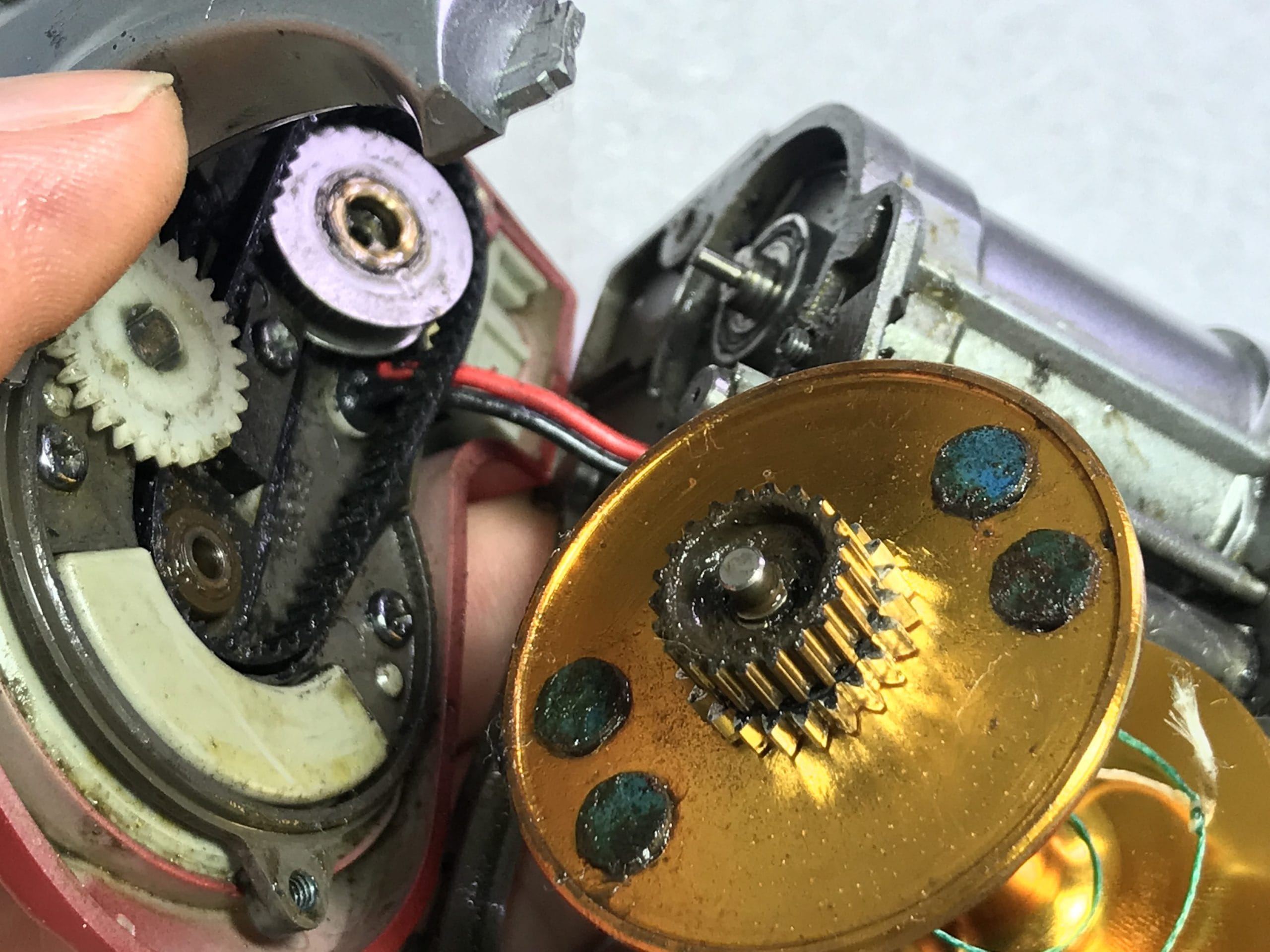

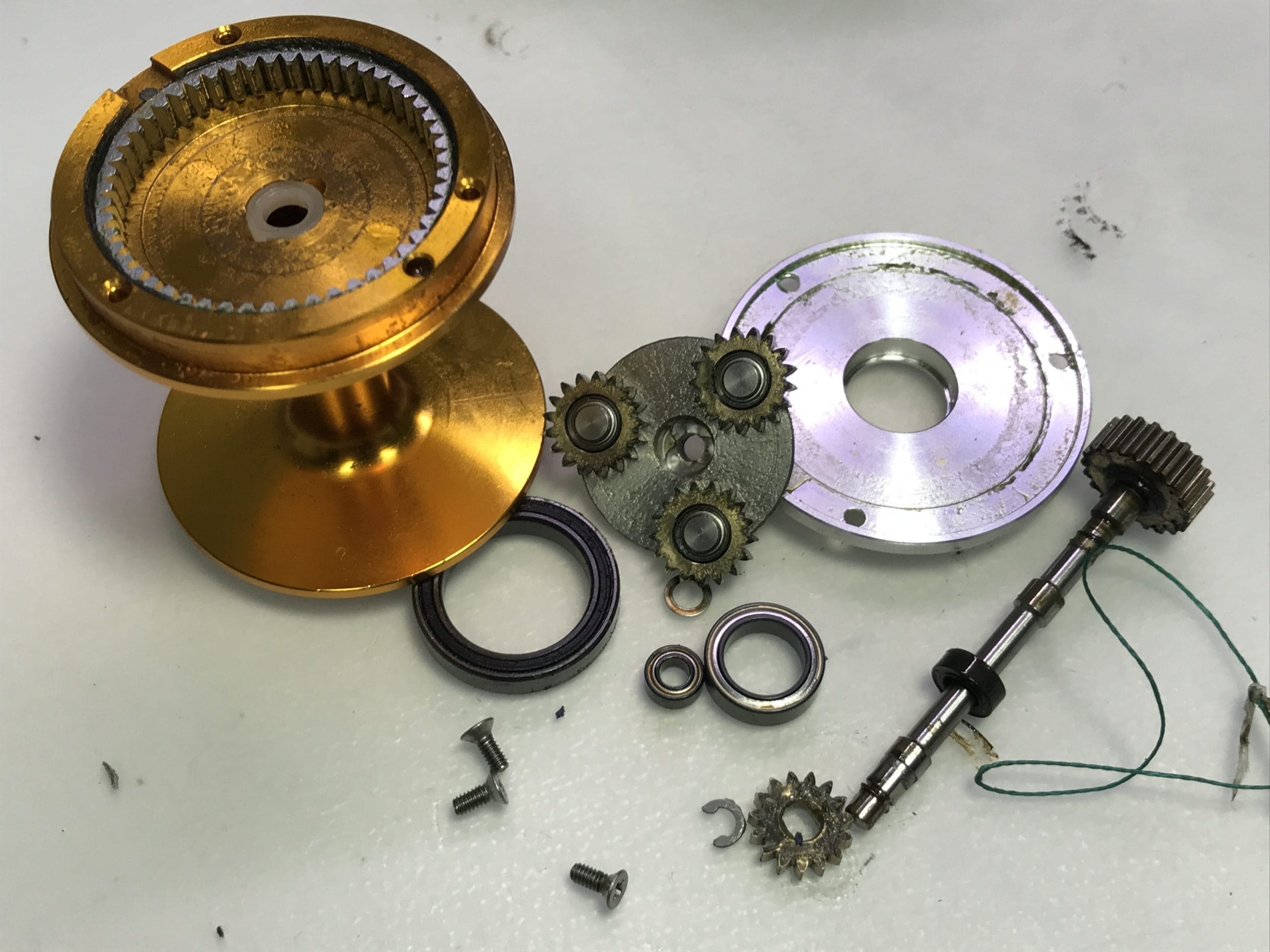

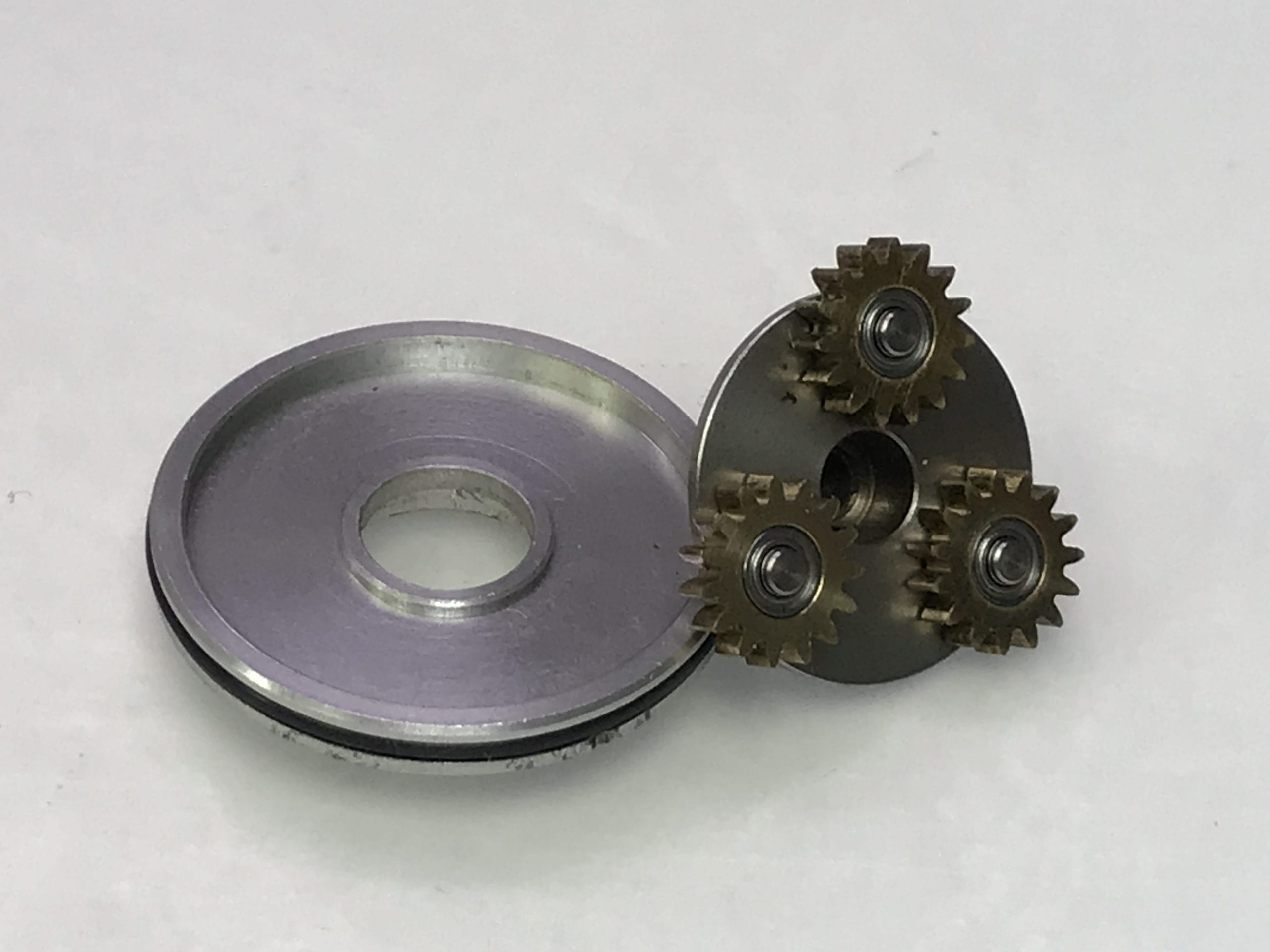

스풀내부와 감속기어 작은베어링들 분해 합니다.

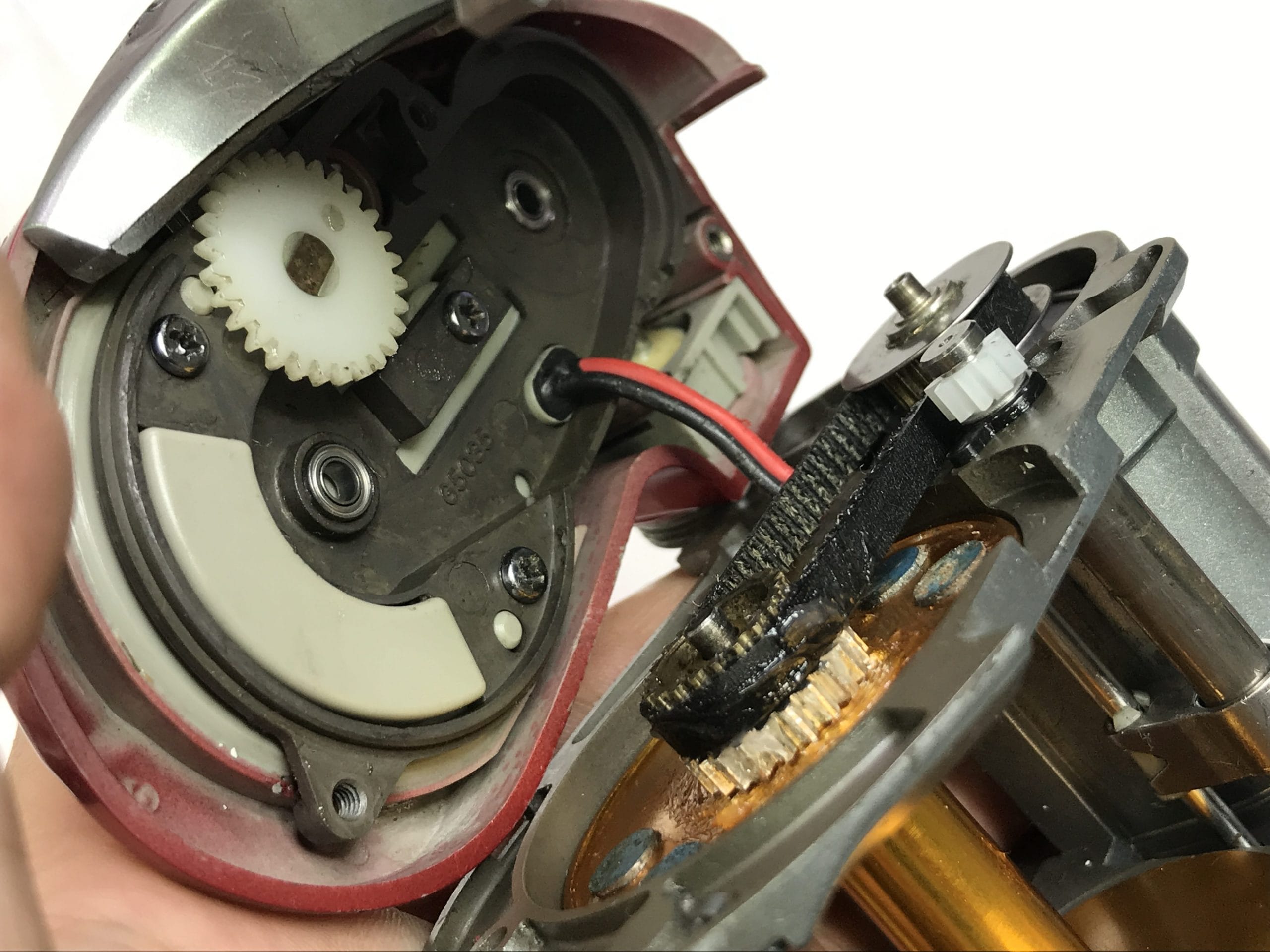

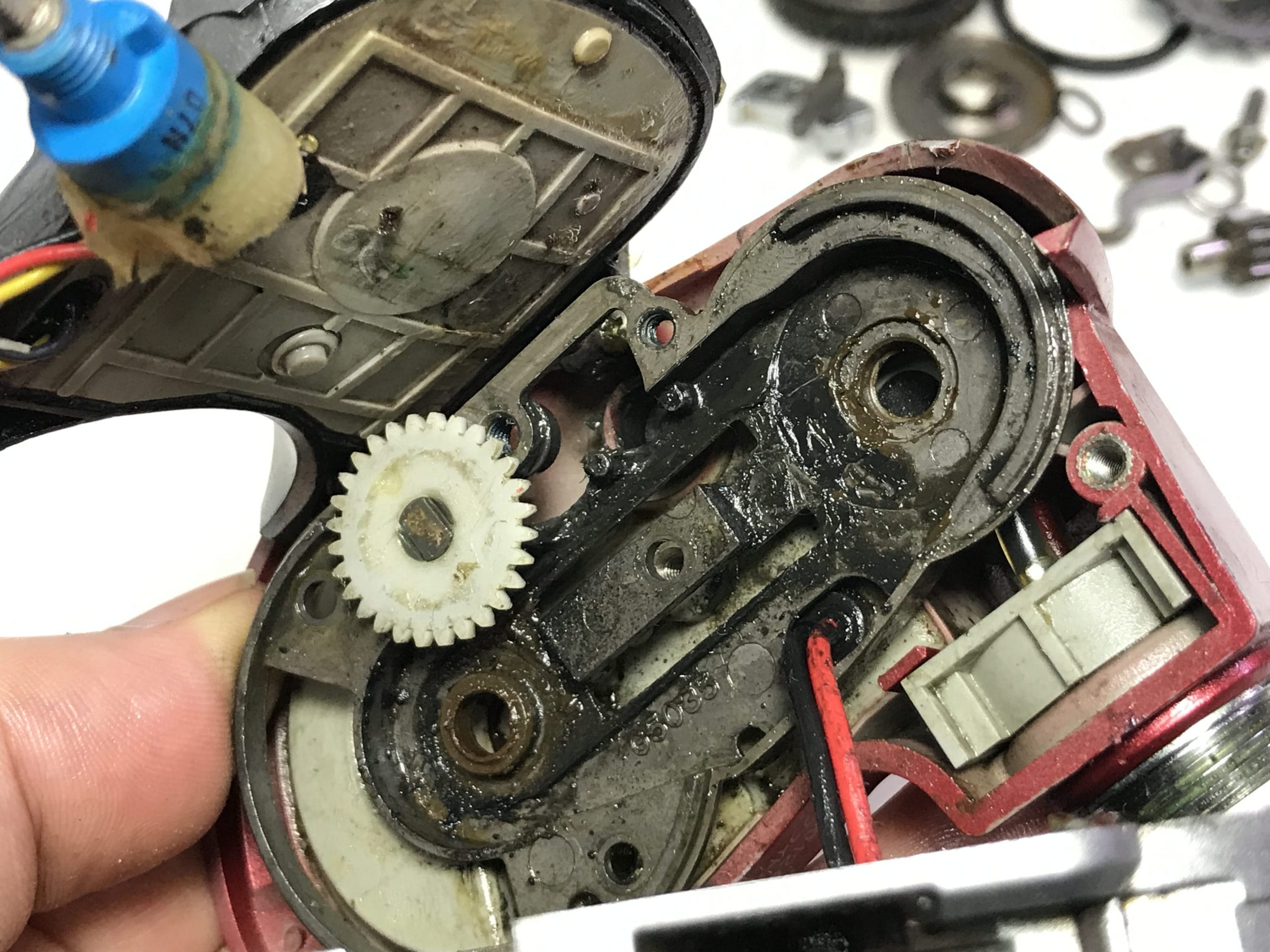

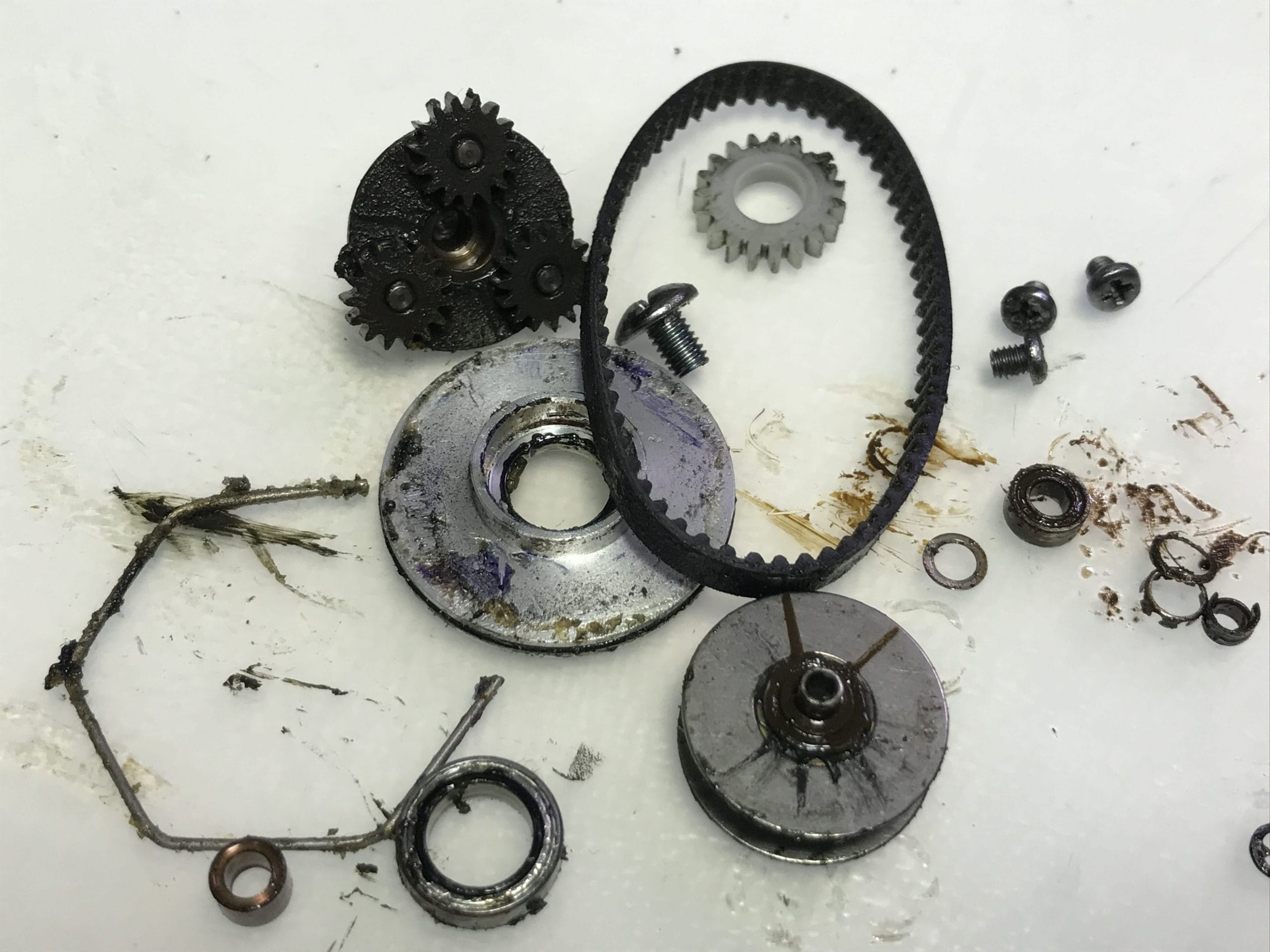

이제품은 벨트타입이어서 벨트와

모터쪽 감속기어들과 다른 부속들 분해 합니다.

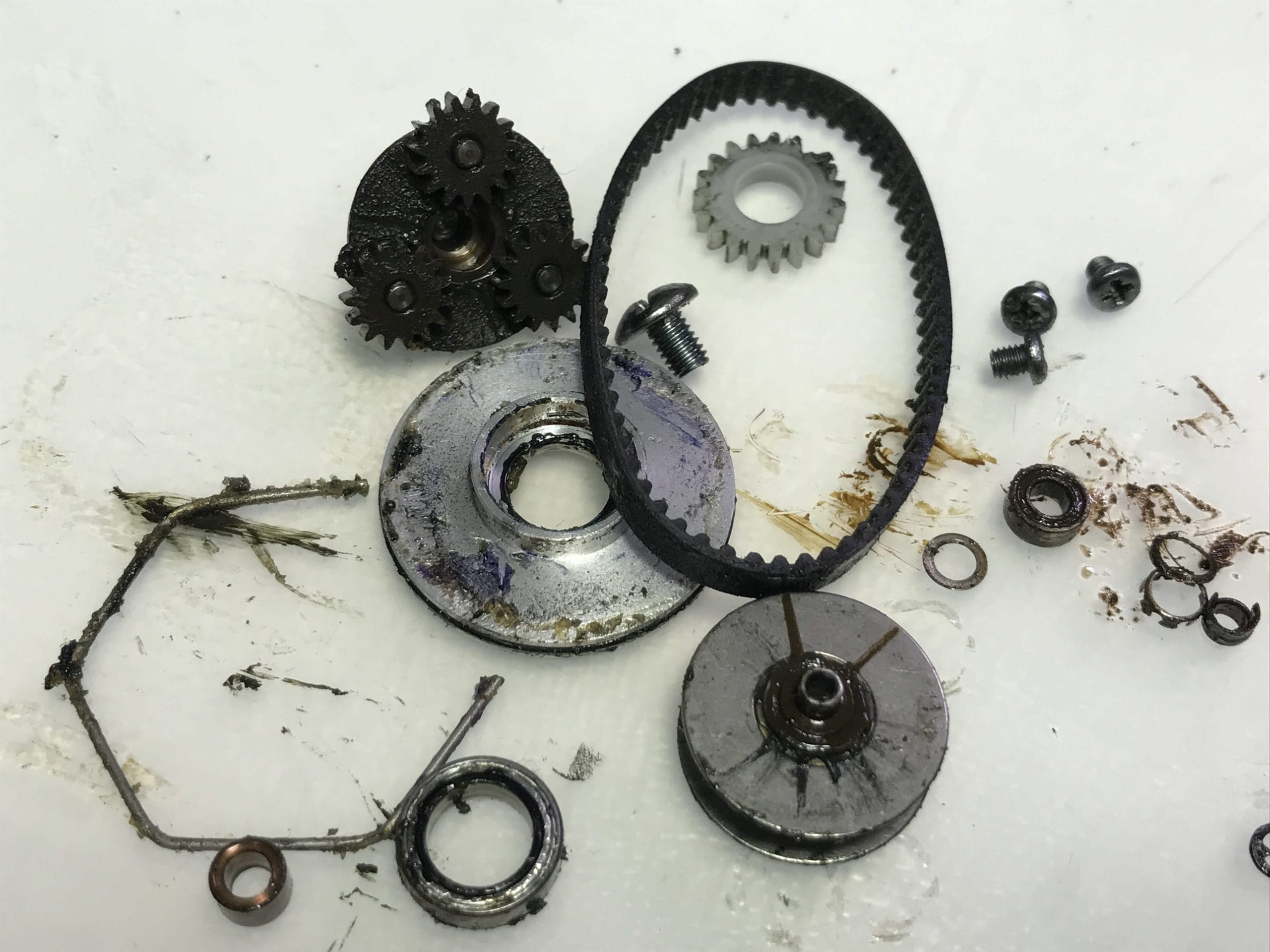

완전고착 보이던 베어링들 사진처럼 빼면서 다 부셔집니다.

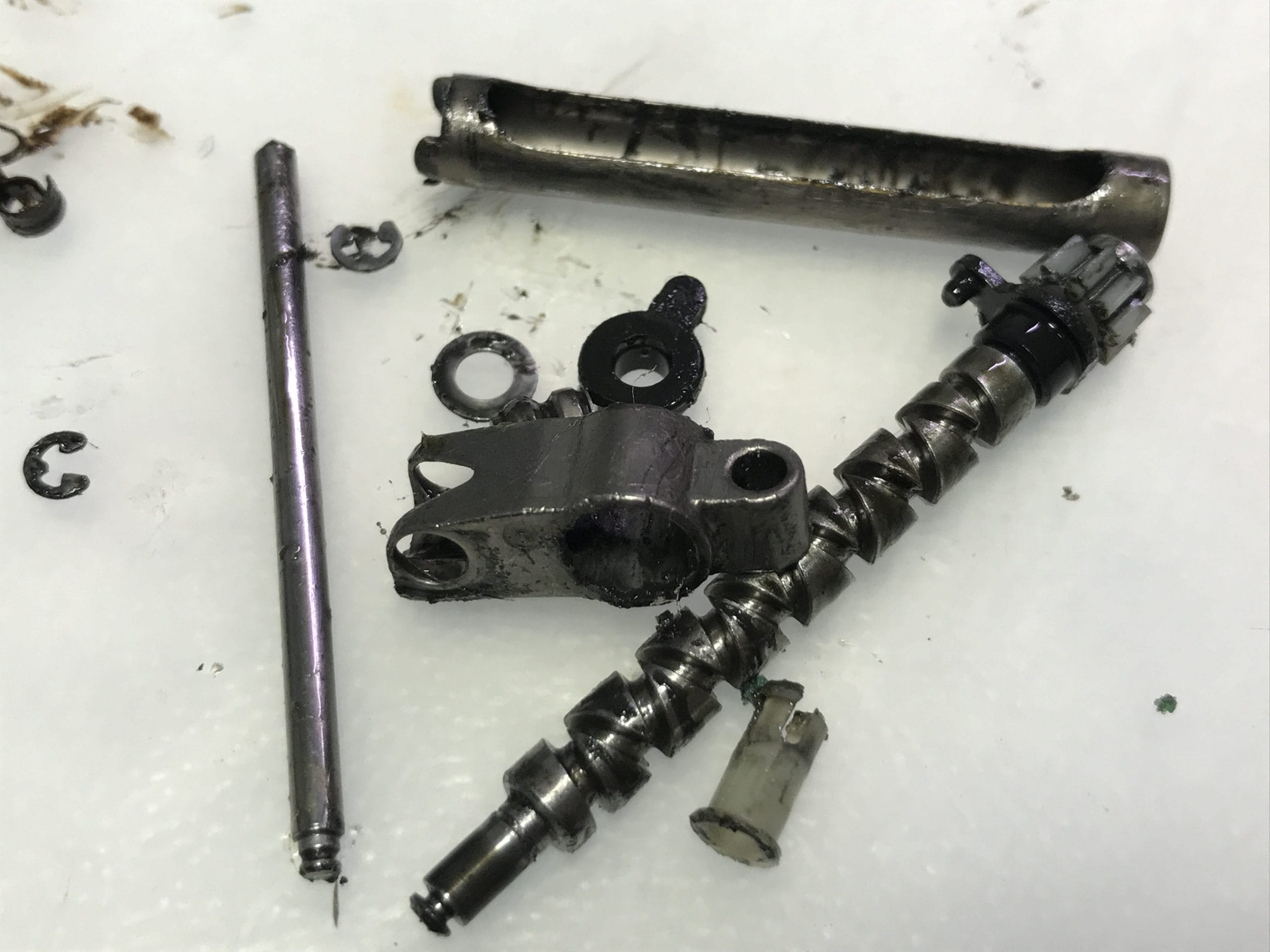

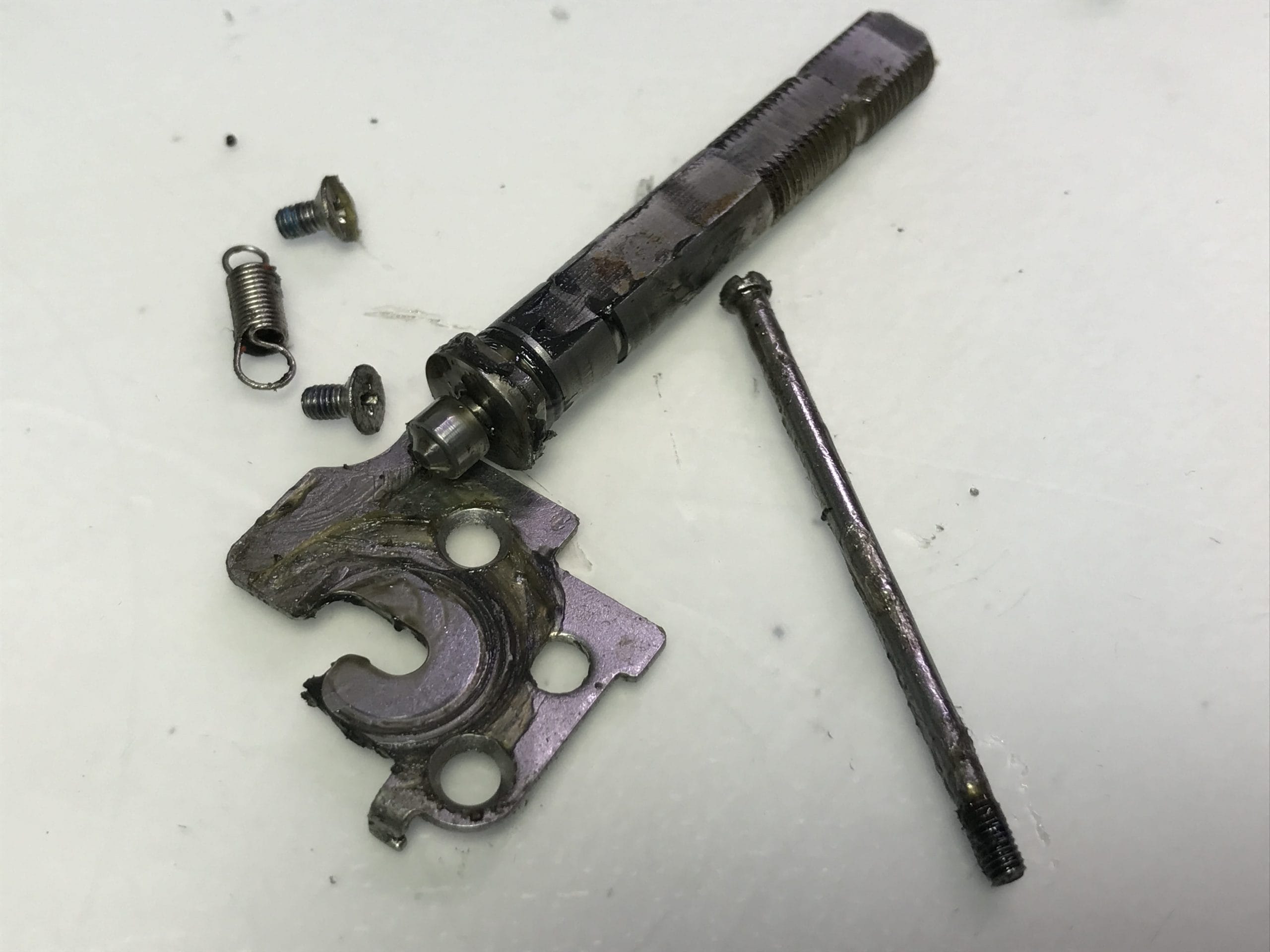

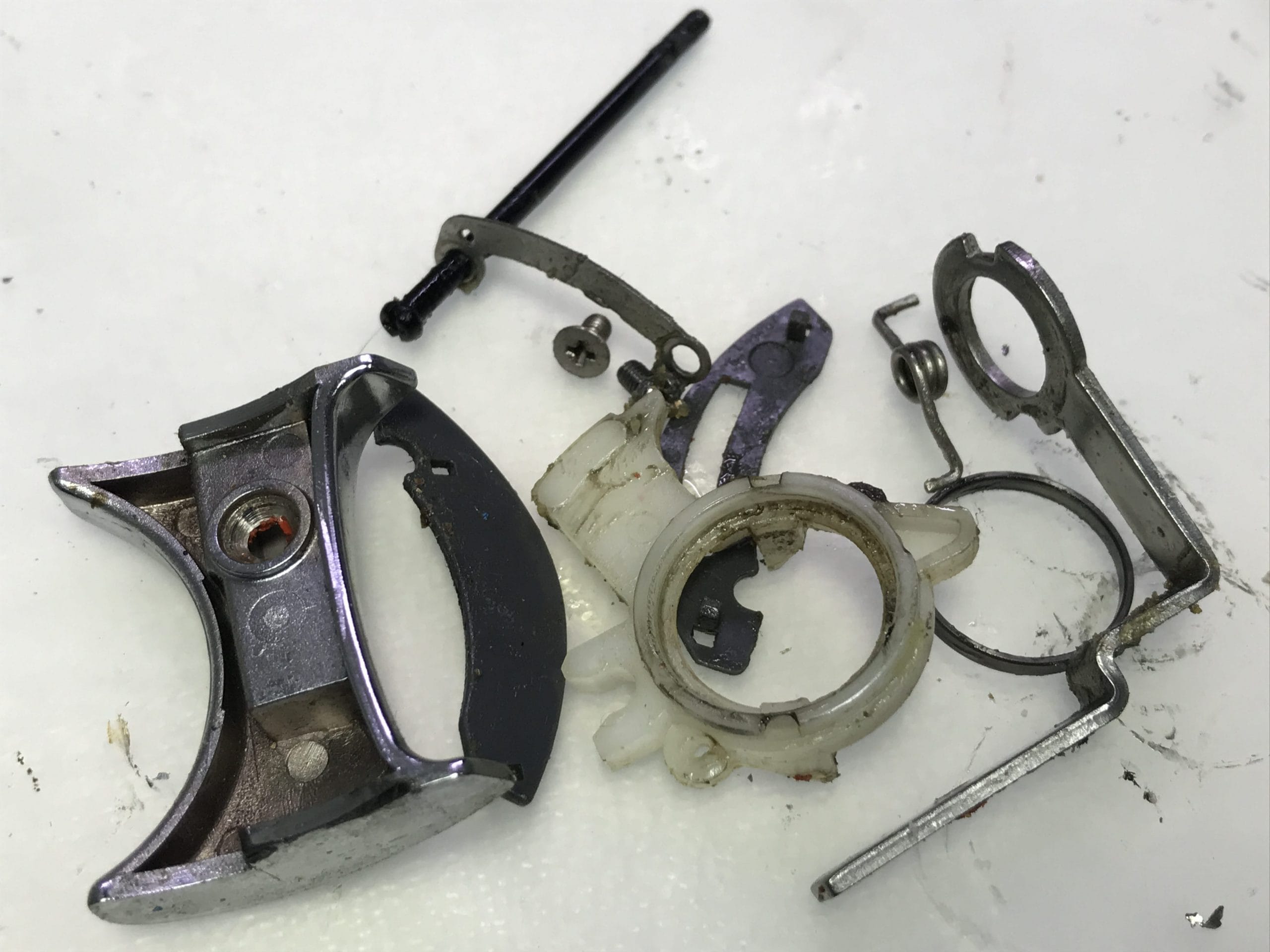

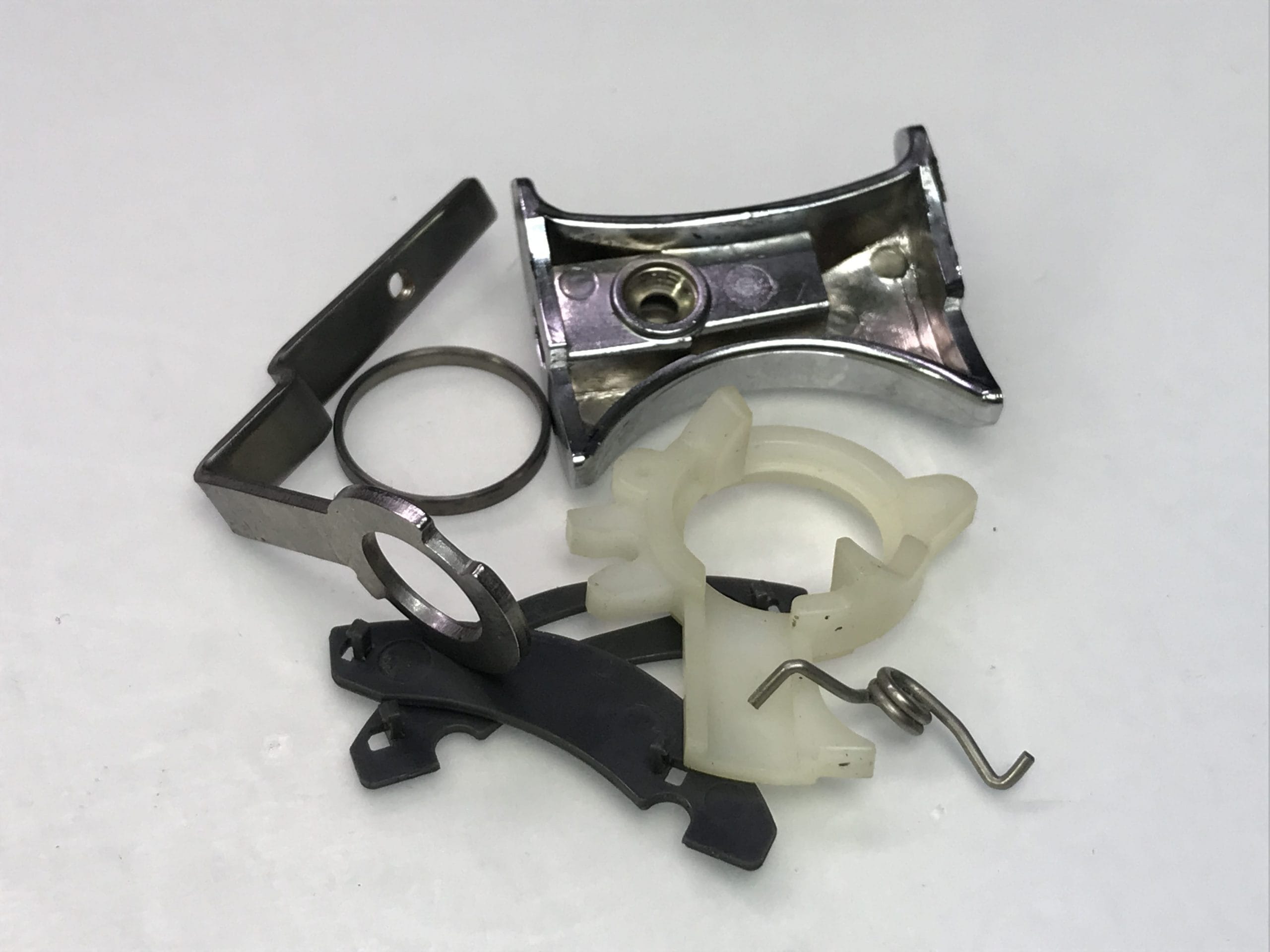

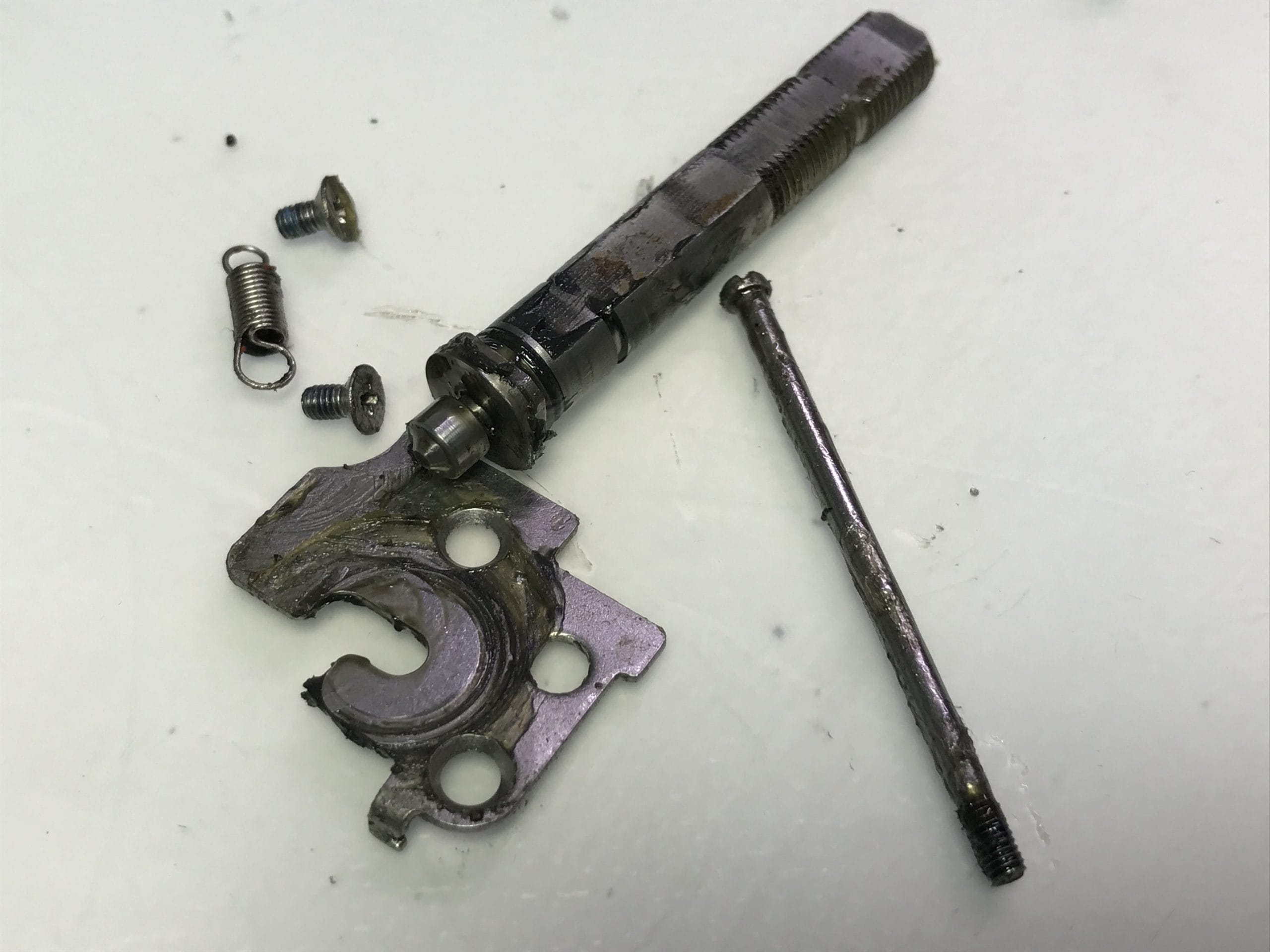

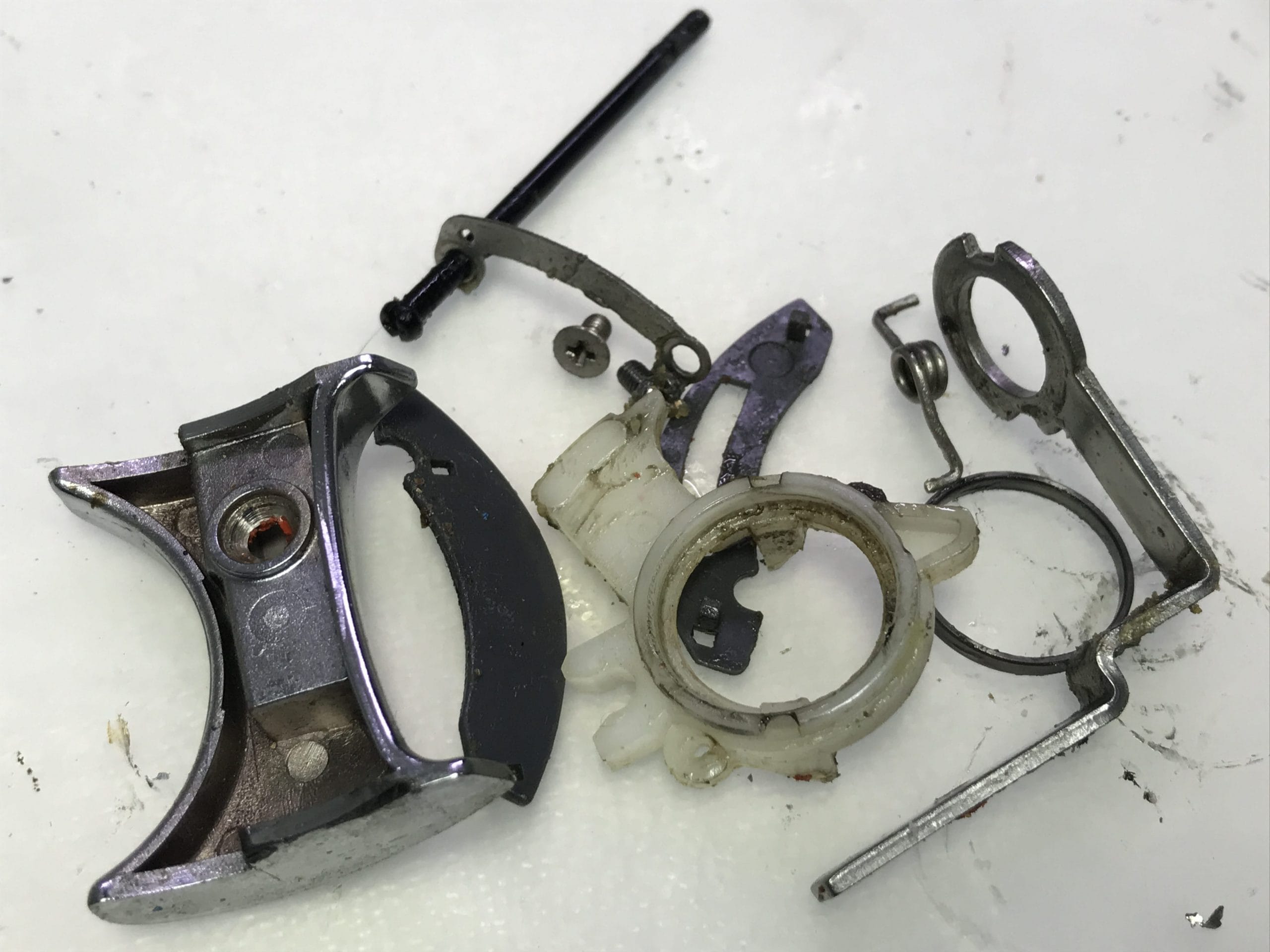

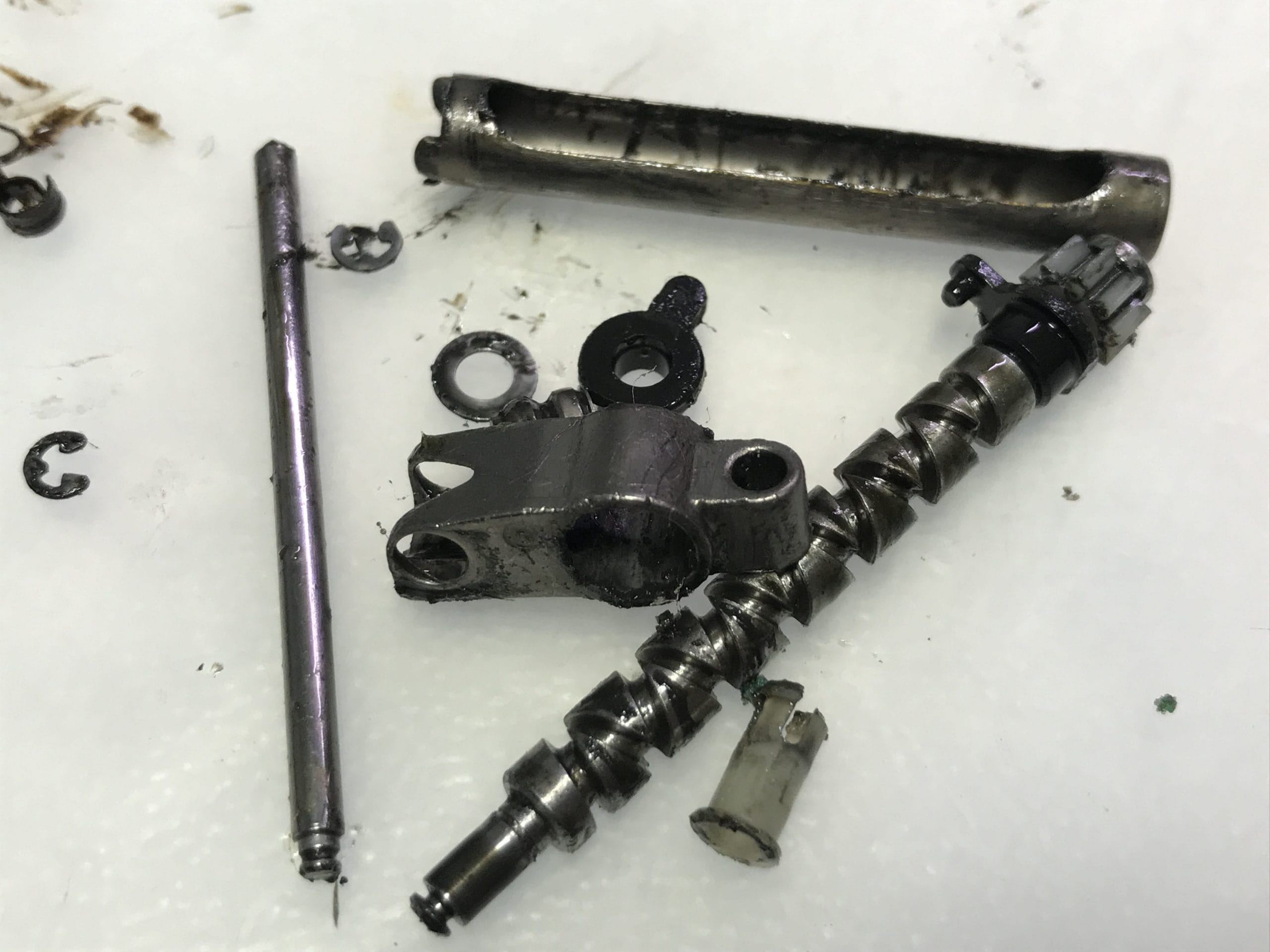

문제 있던 레벨와인더쪽의 부속들도 전부 분해 합니다.

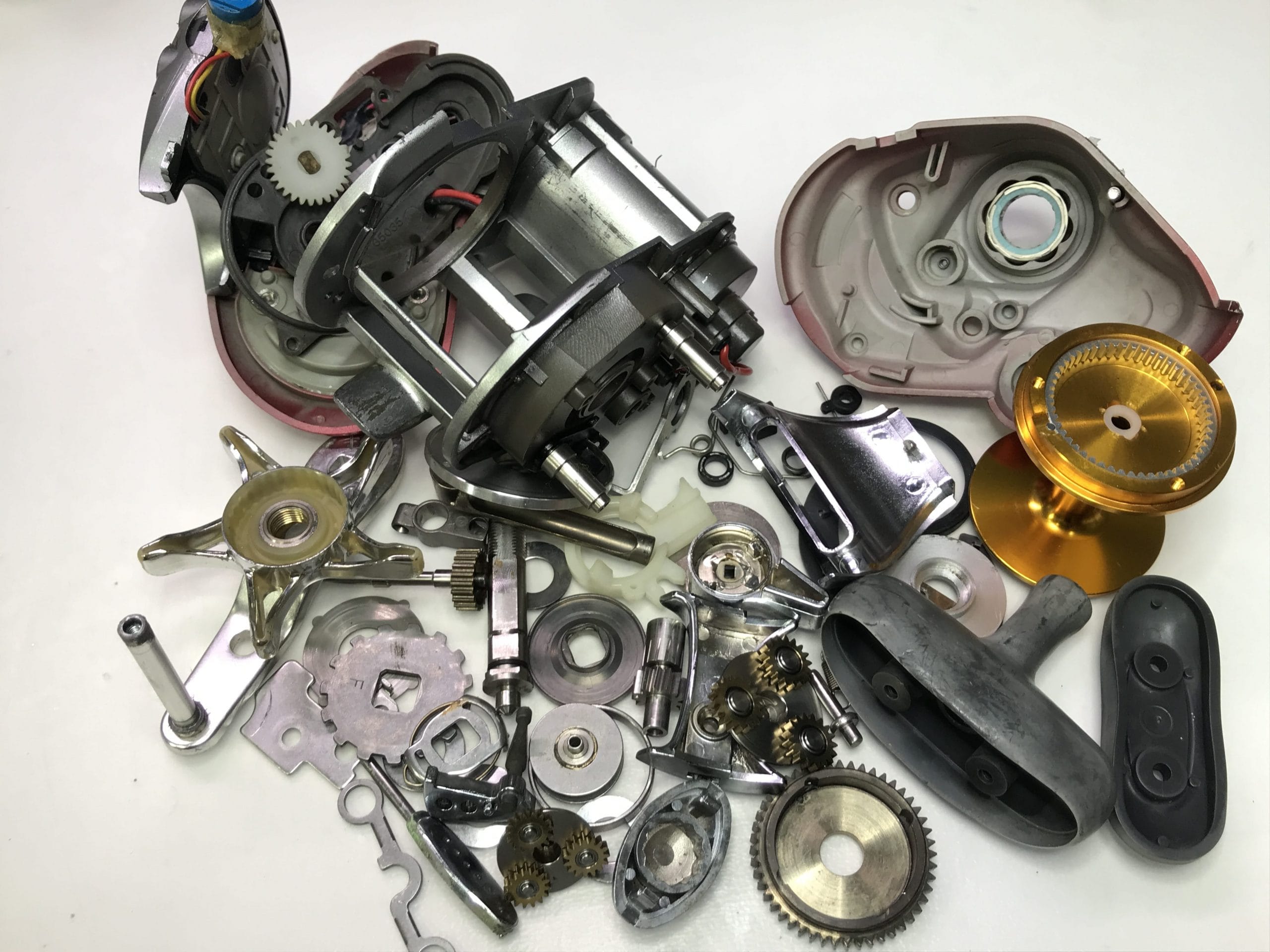

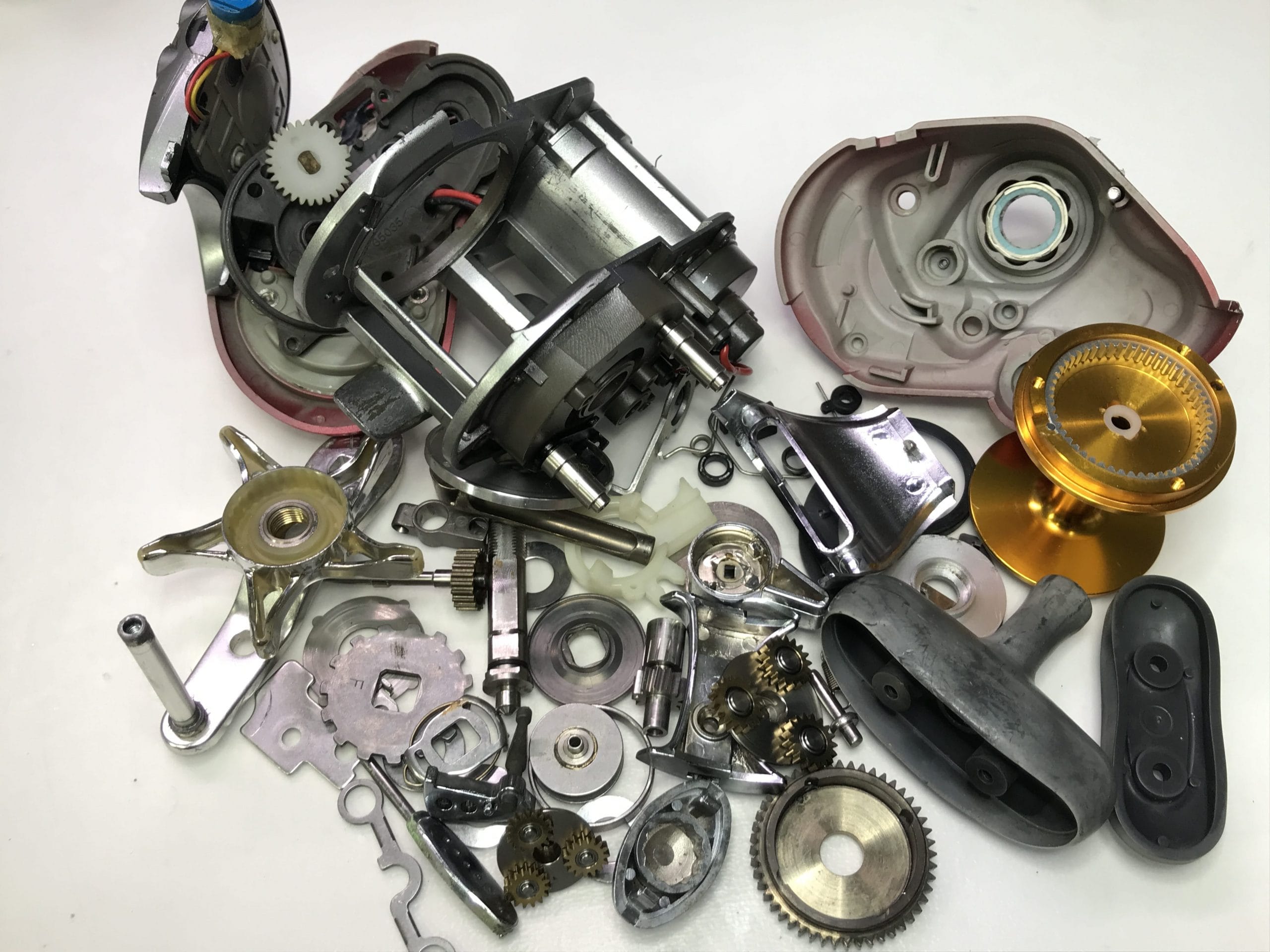

전동릴 전부 분해 완료 합니다.

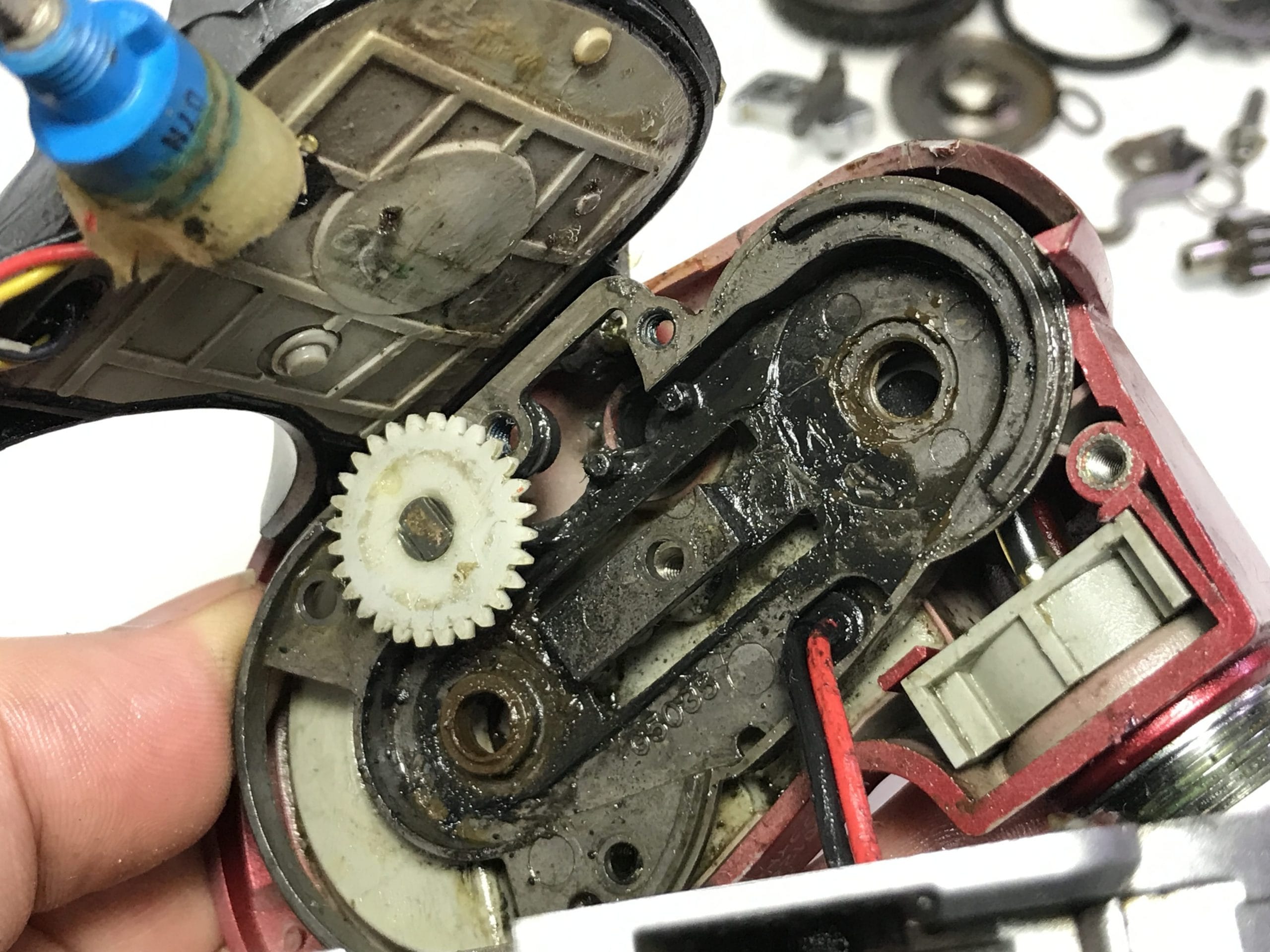

오염들이 많이 있네요~

전동릴세척 완료 했구요~

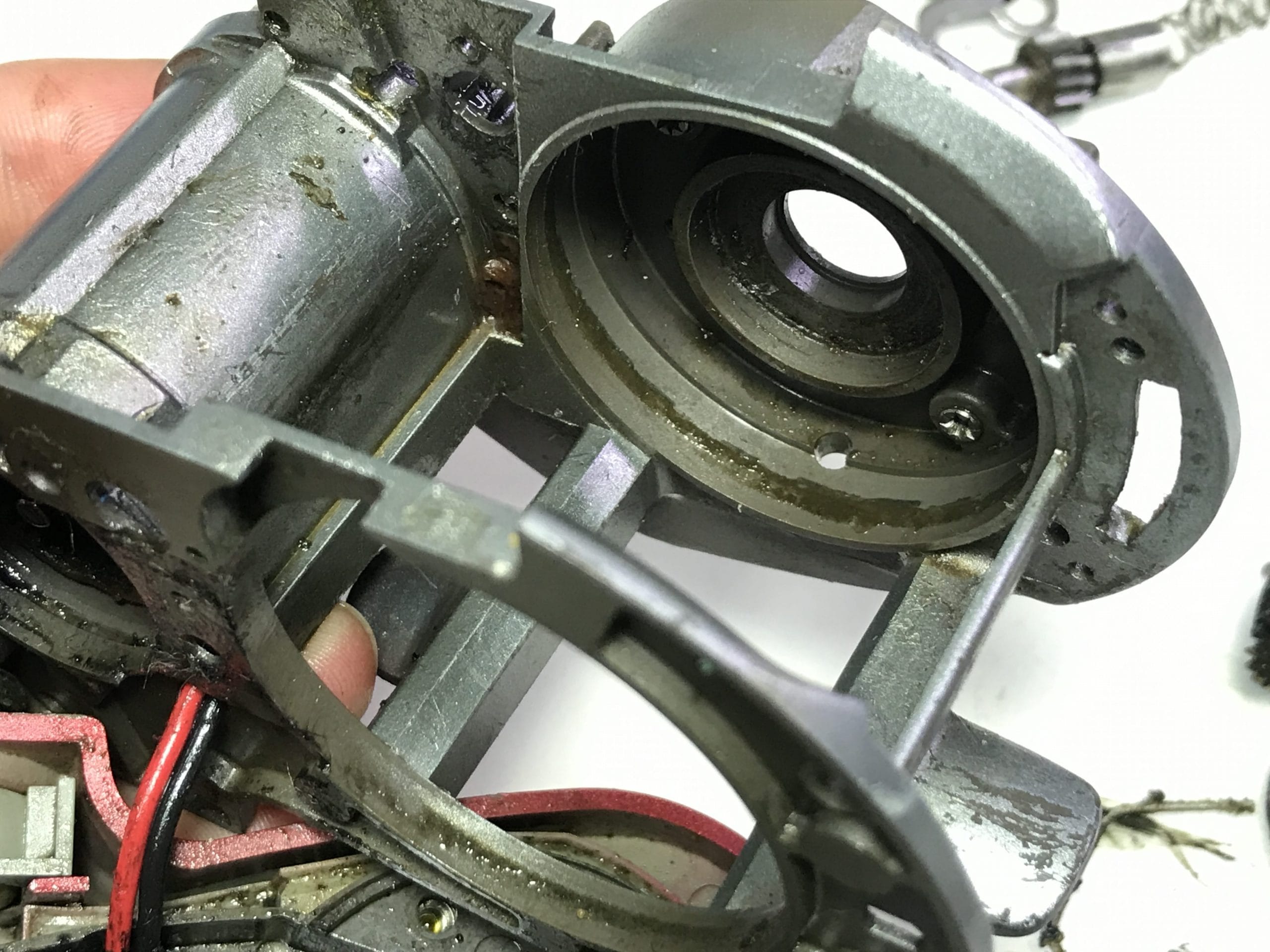

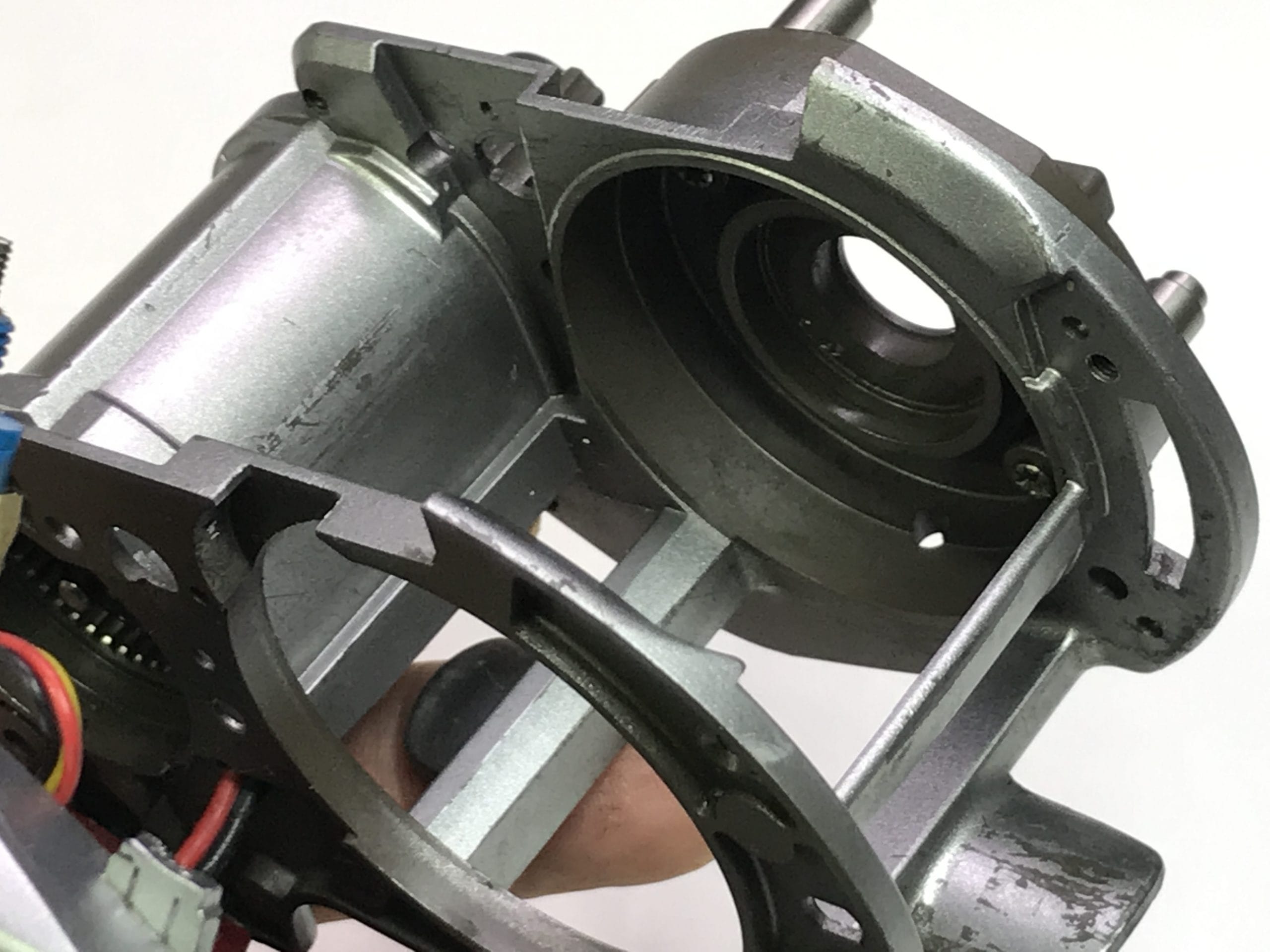

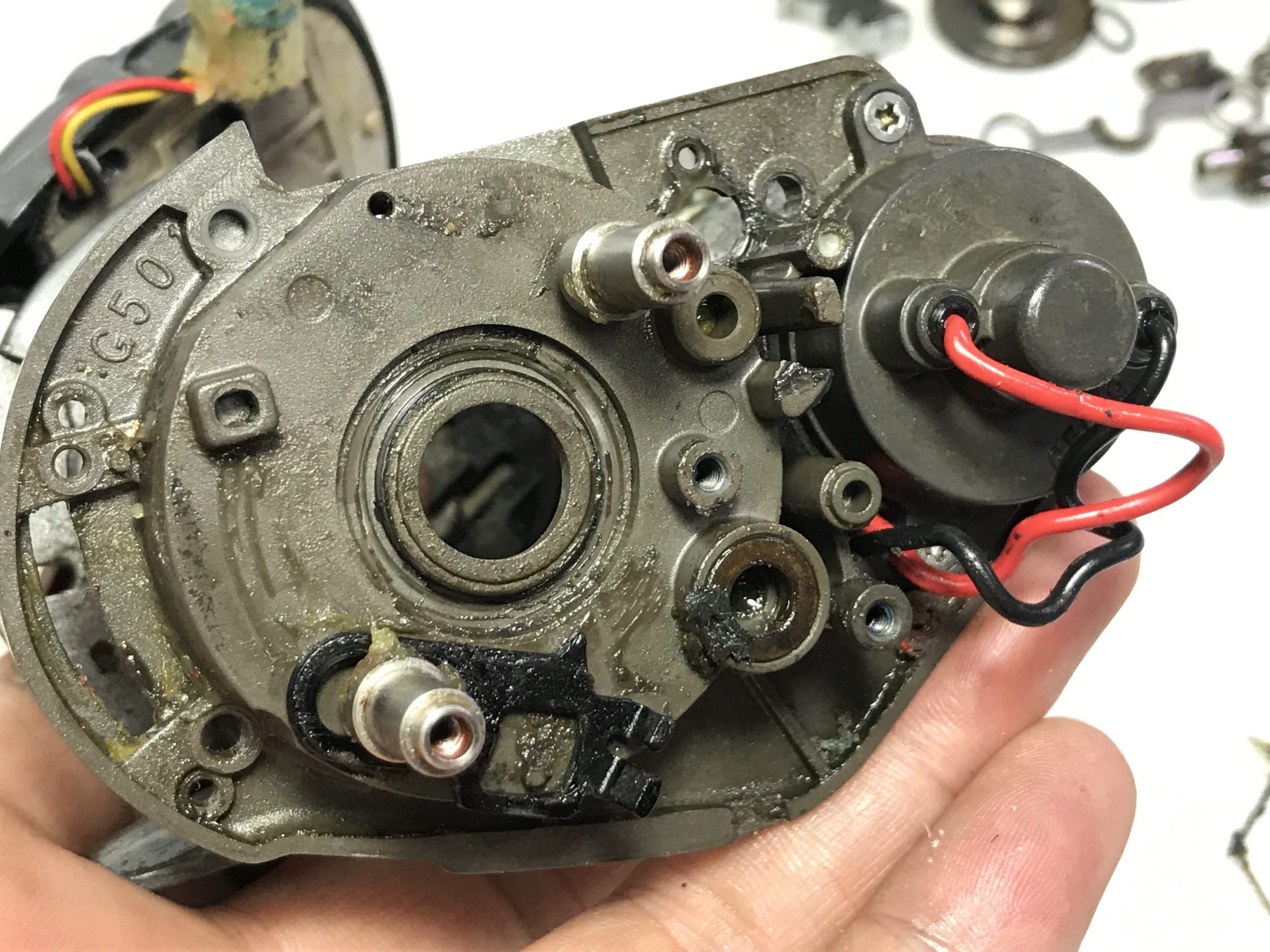

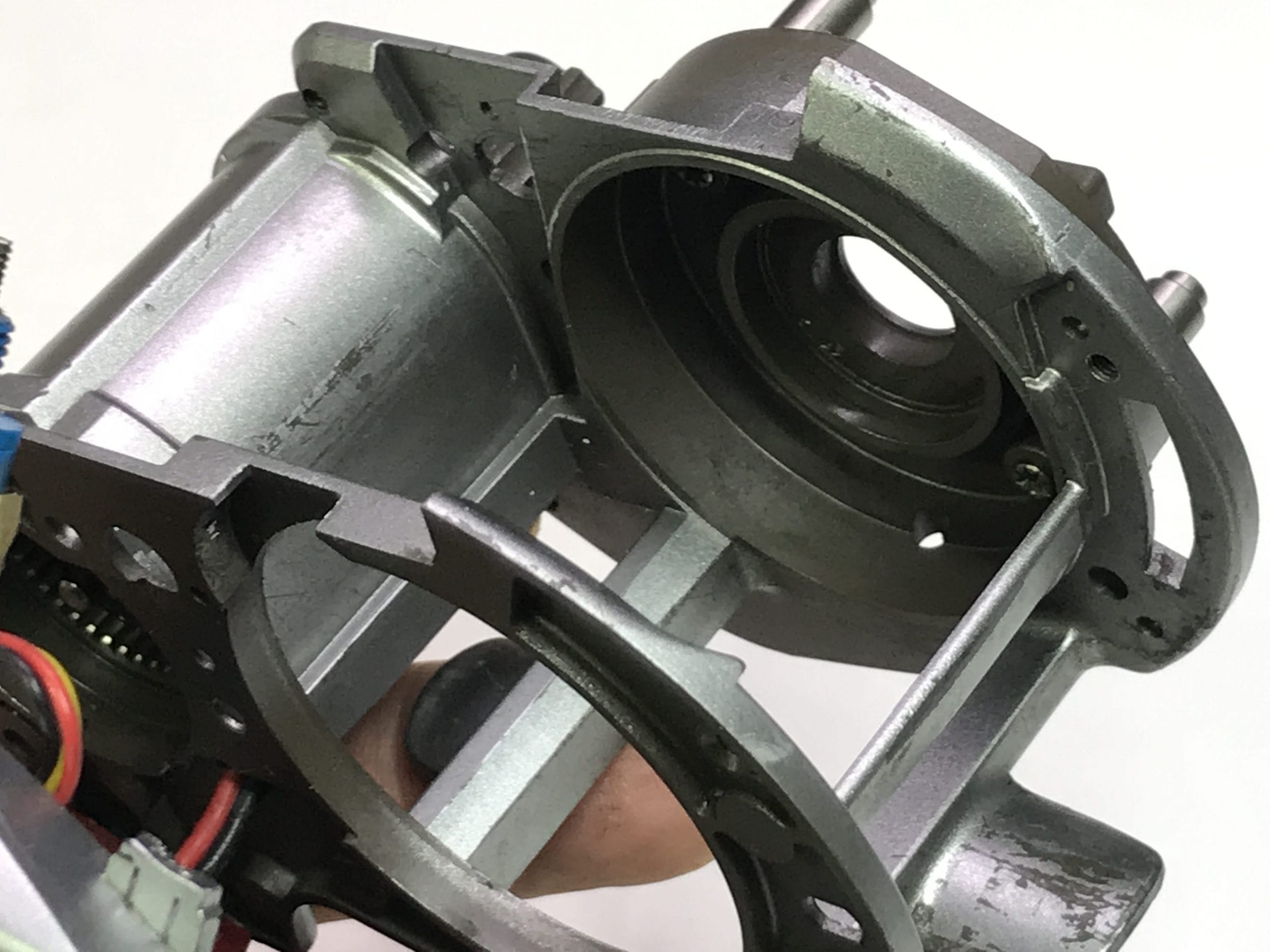

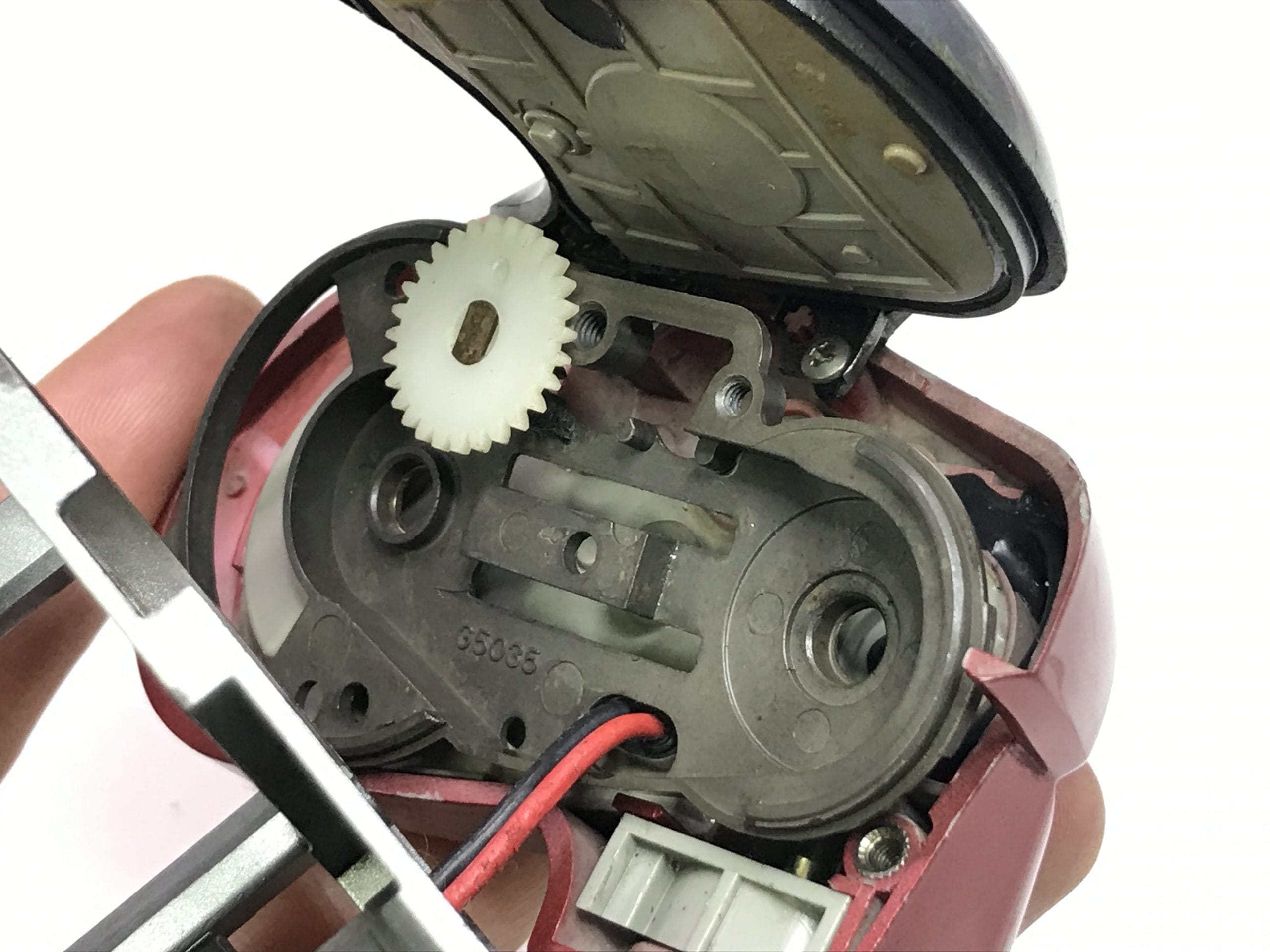

전동릴세척 하고 몸체 확인해 보니

아직까지는 사용하는데 문제 없겠네요 ~

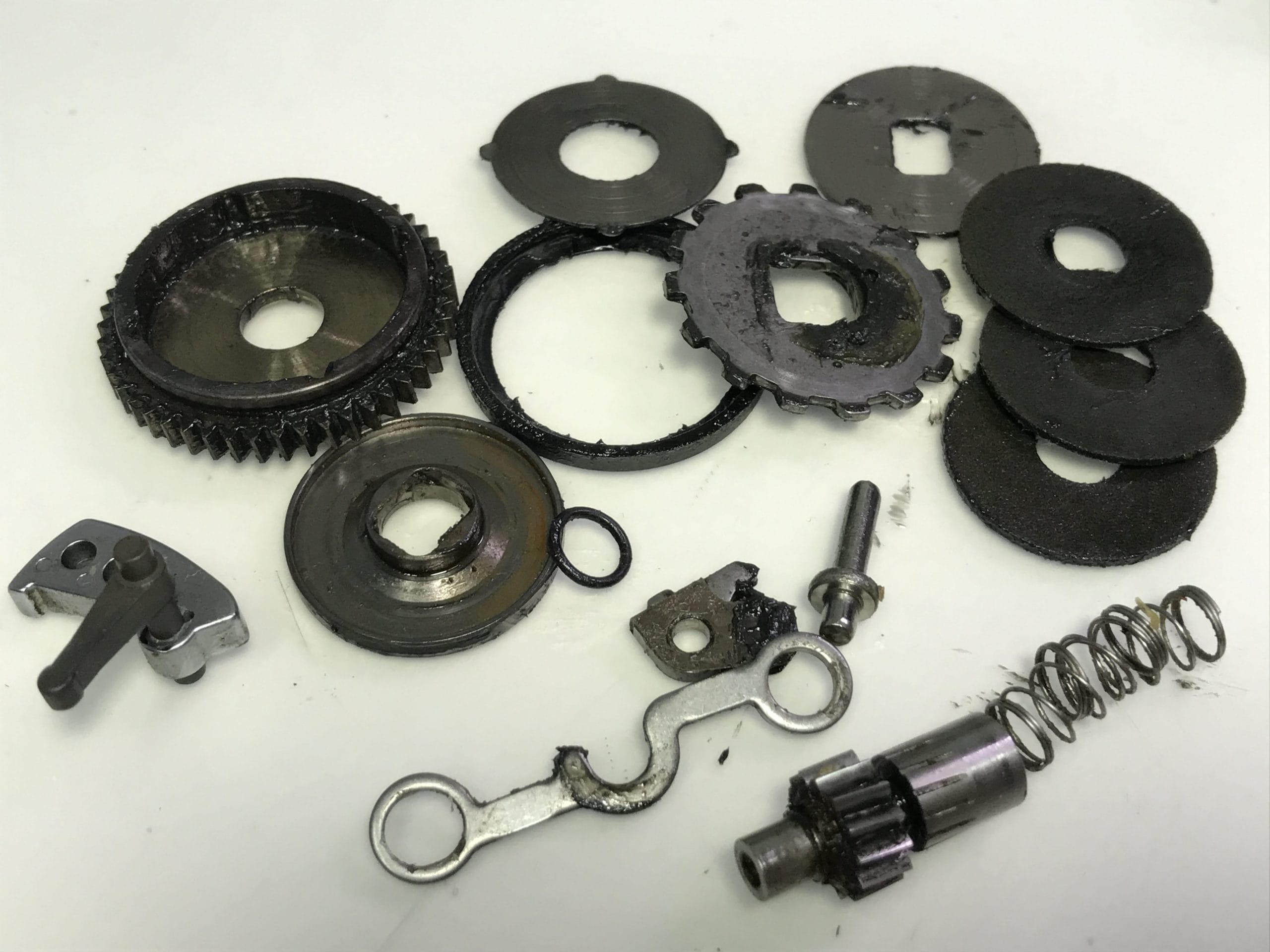

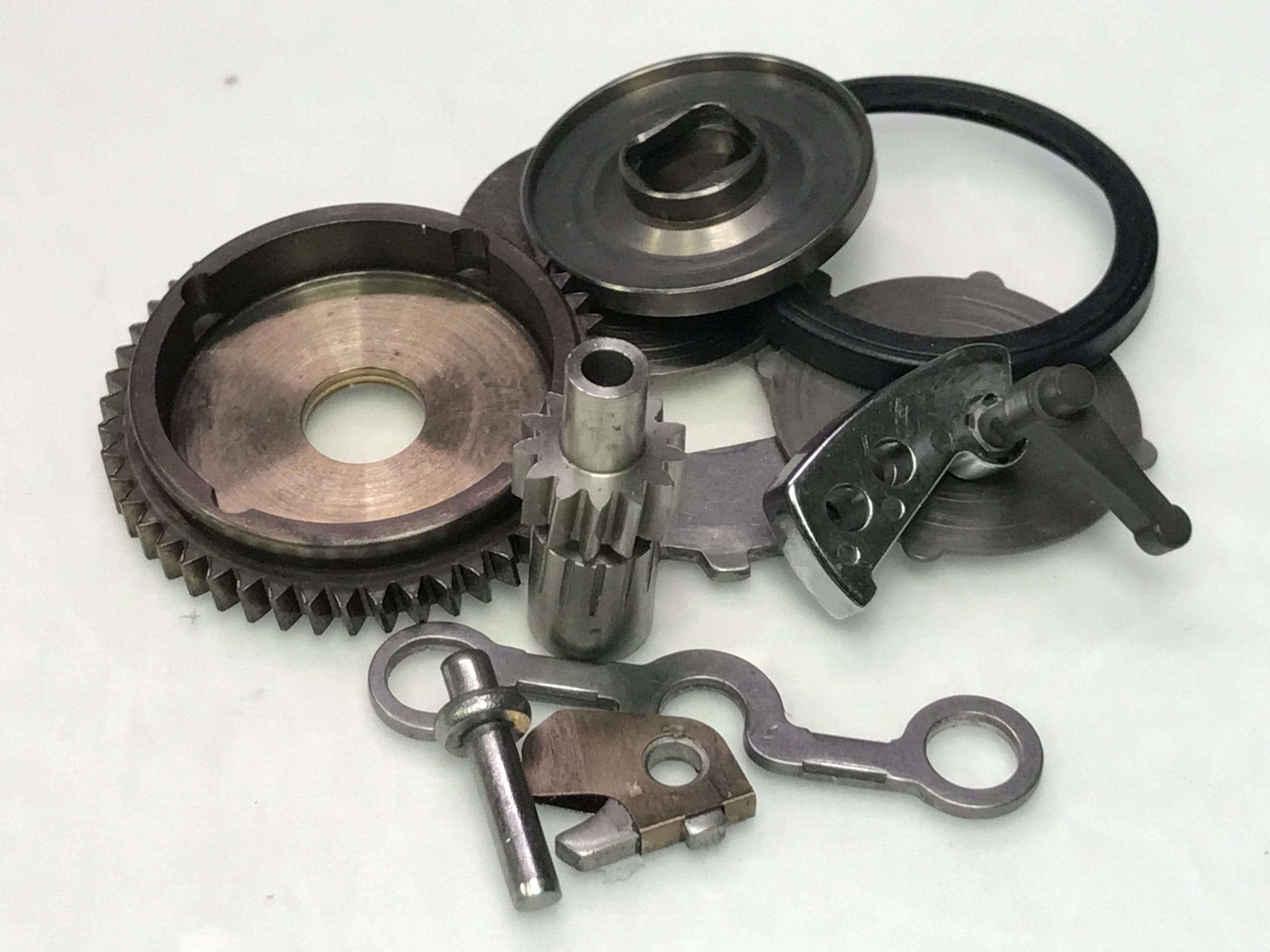

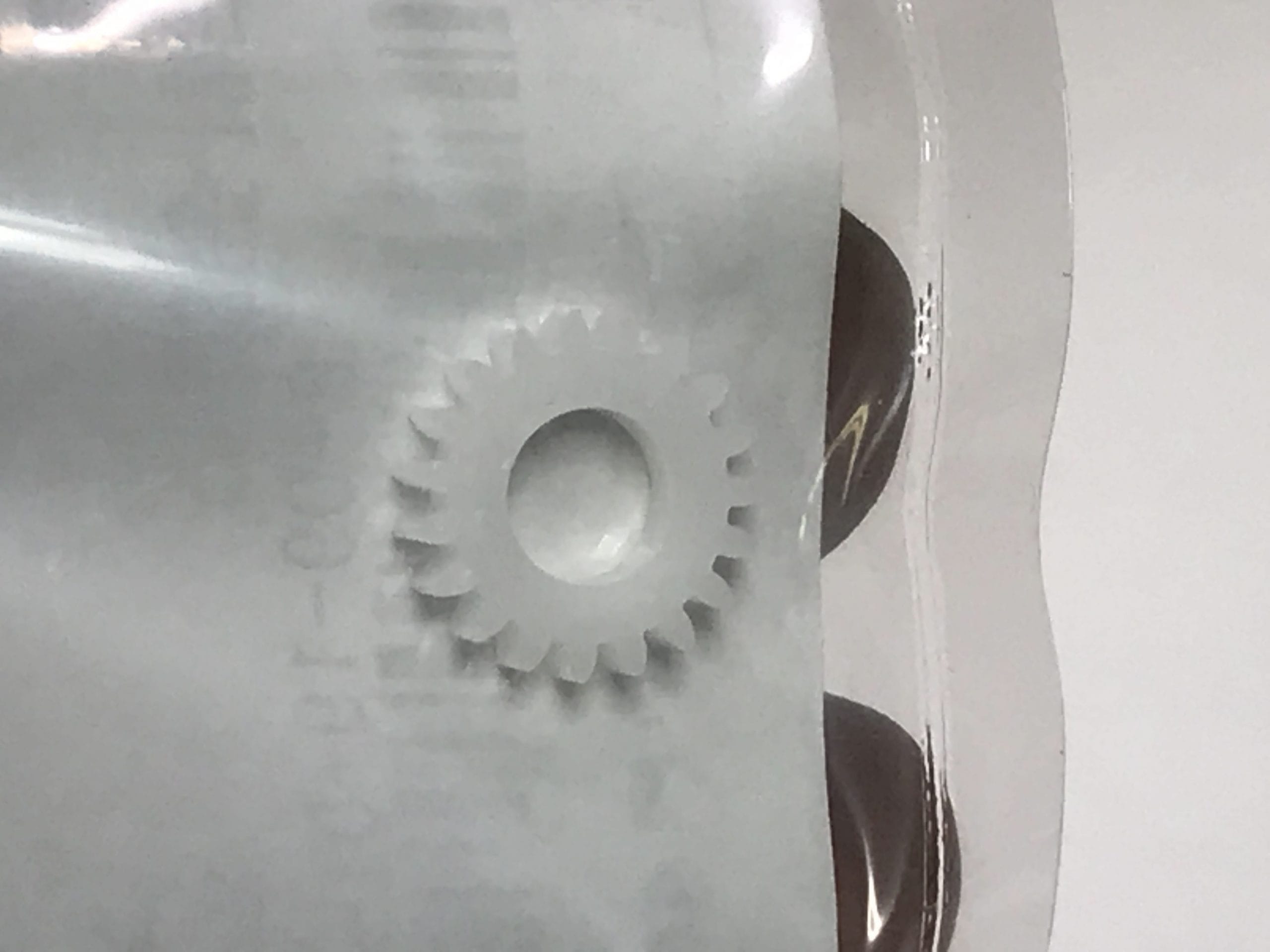

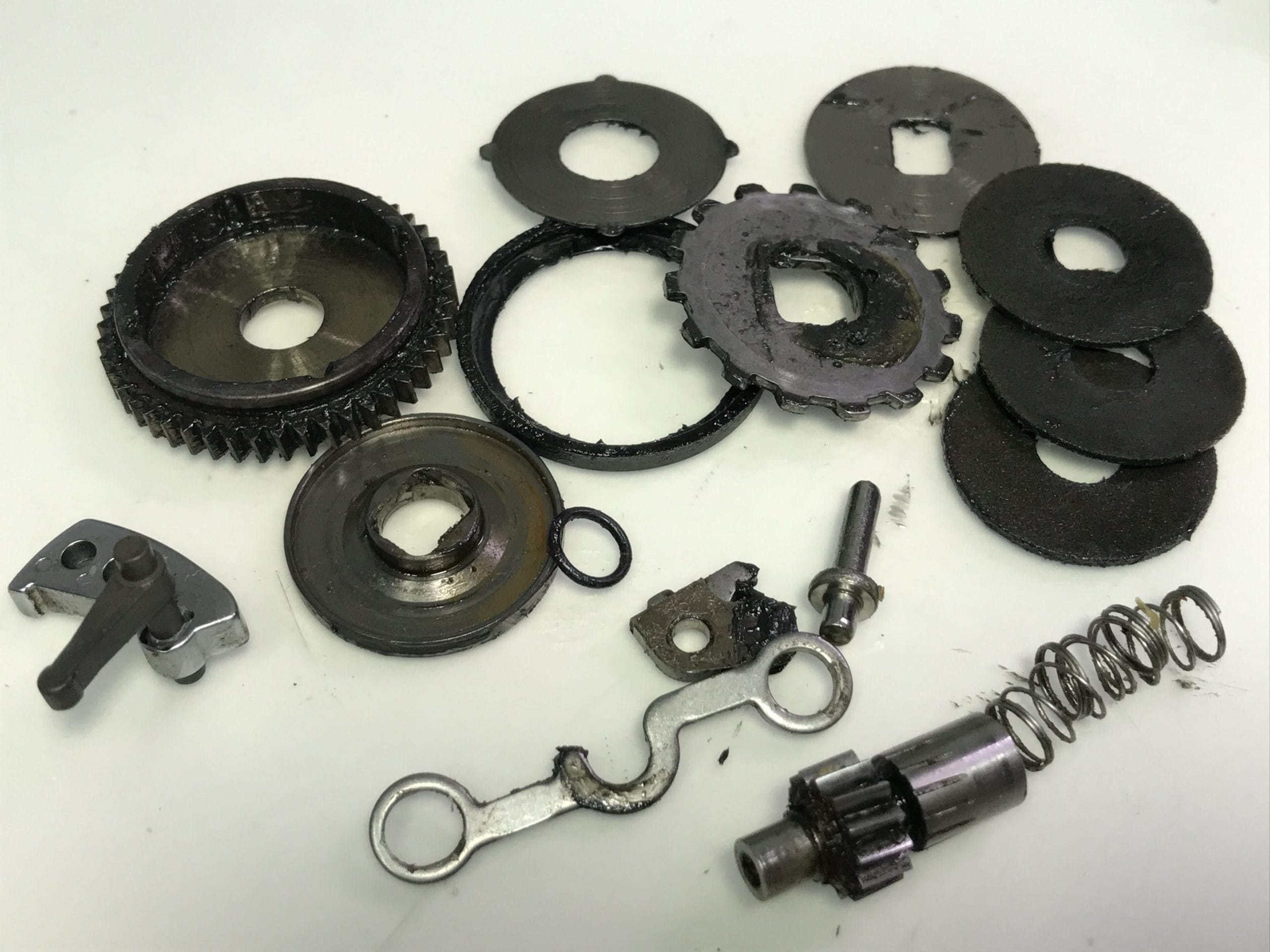

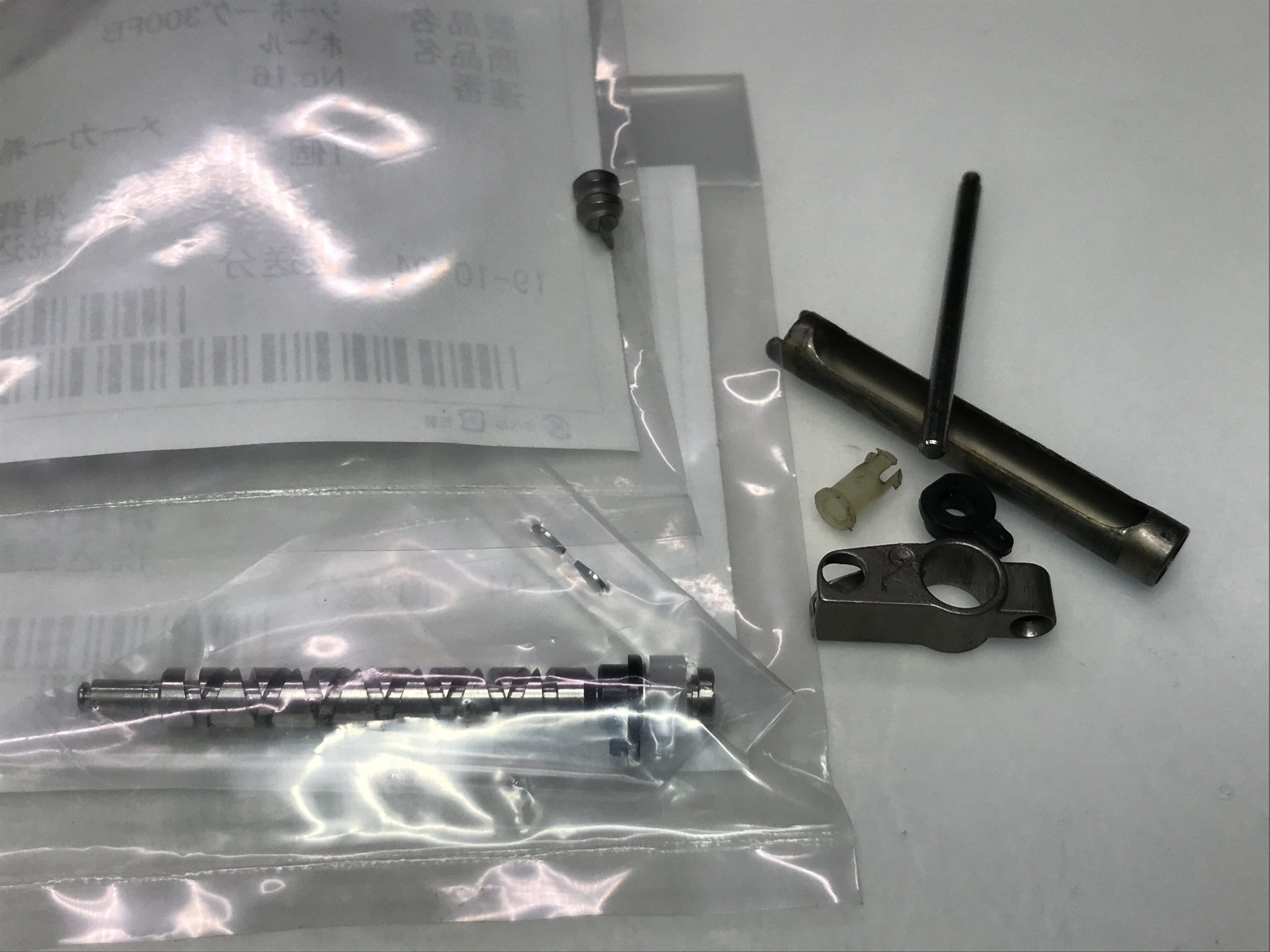

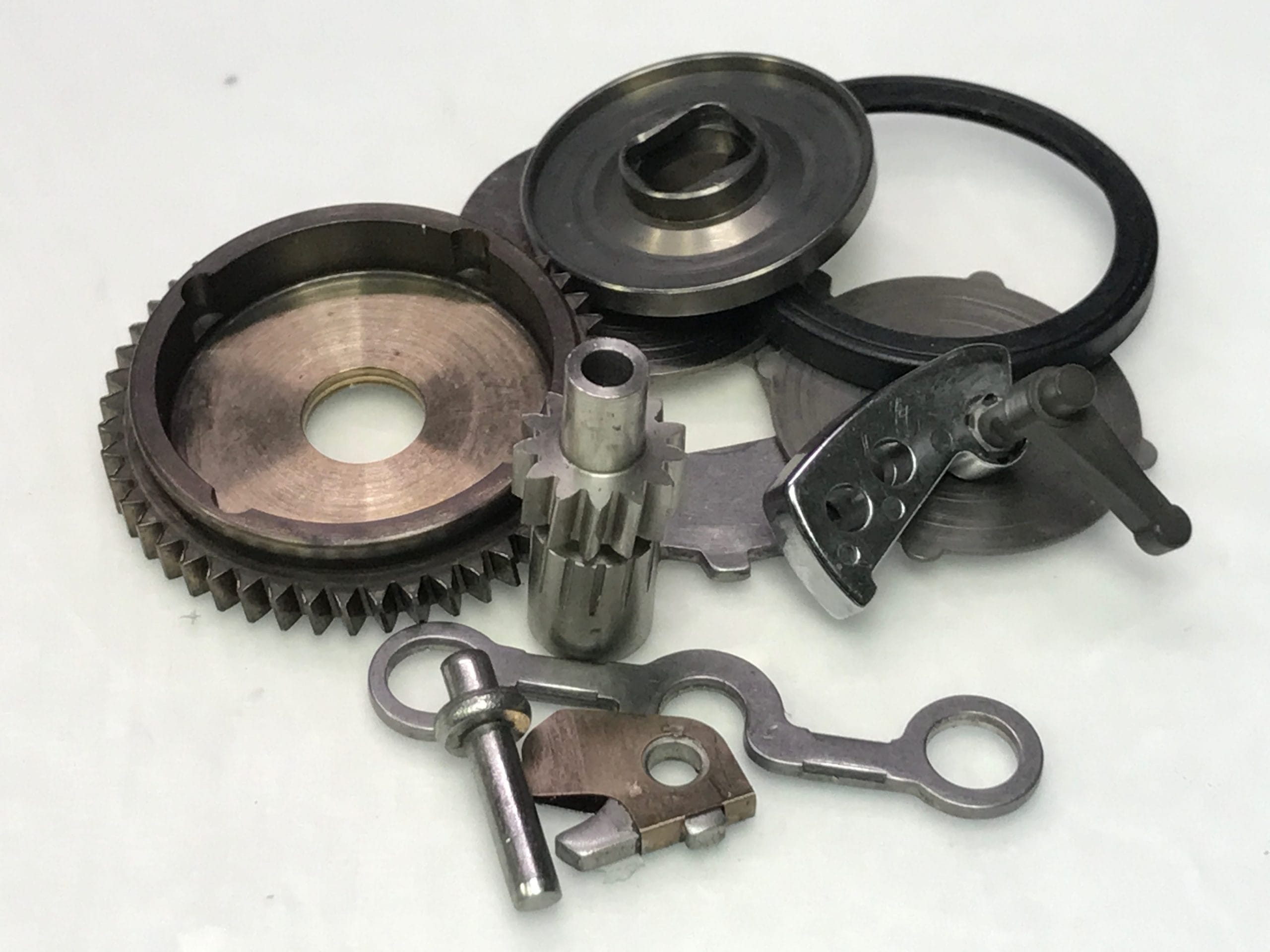

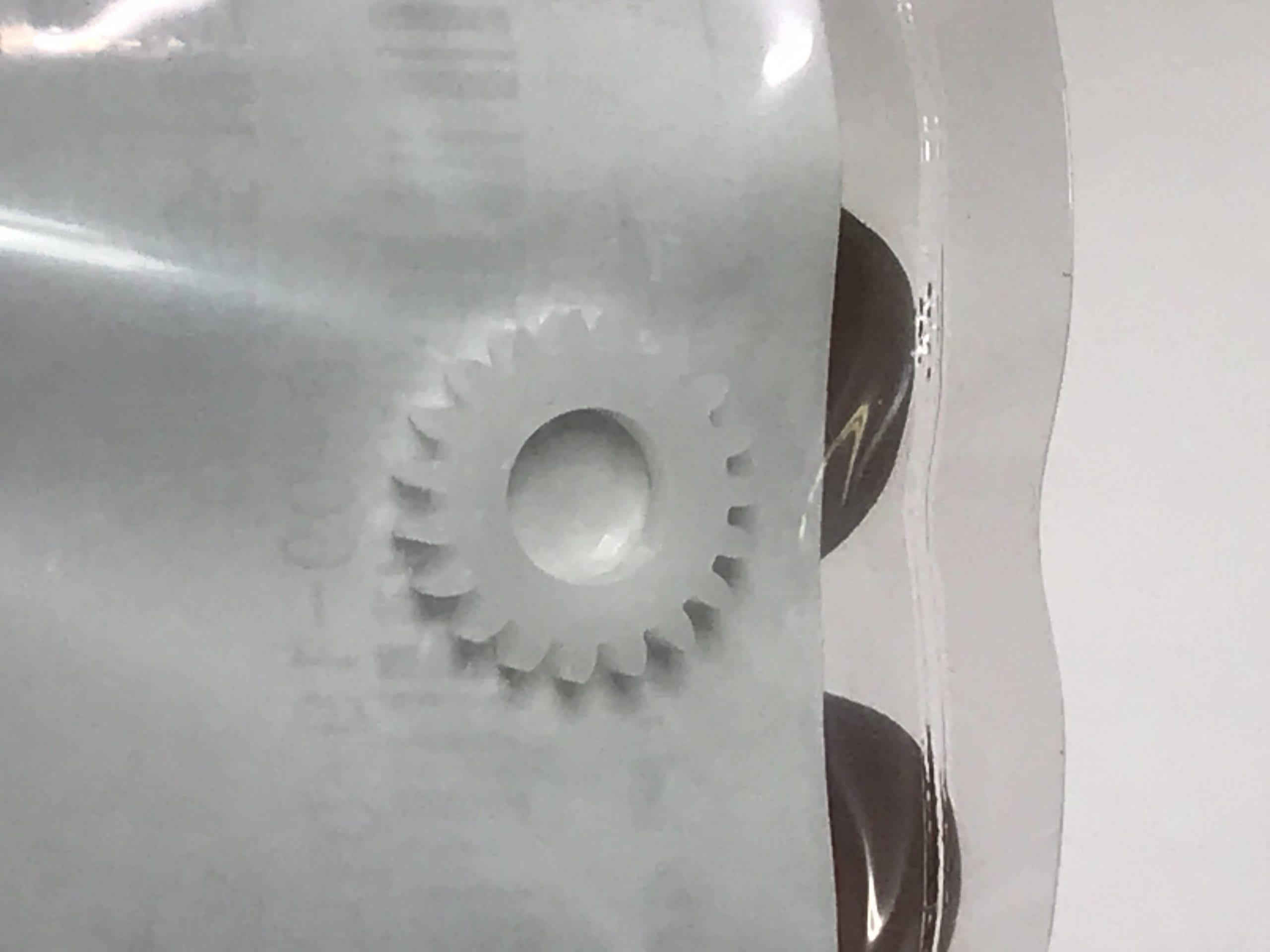

문제있었던 부속들 입고합니다.

부속때문에 수리못하고 있었는대요~ 꺼내서 진행합니다.

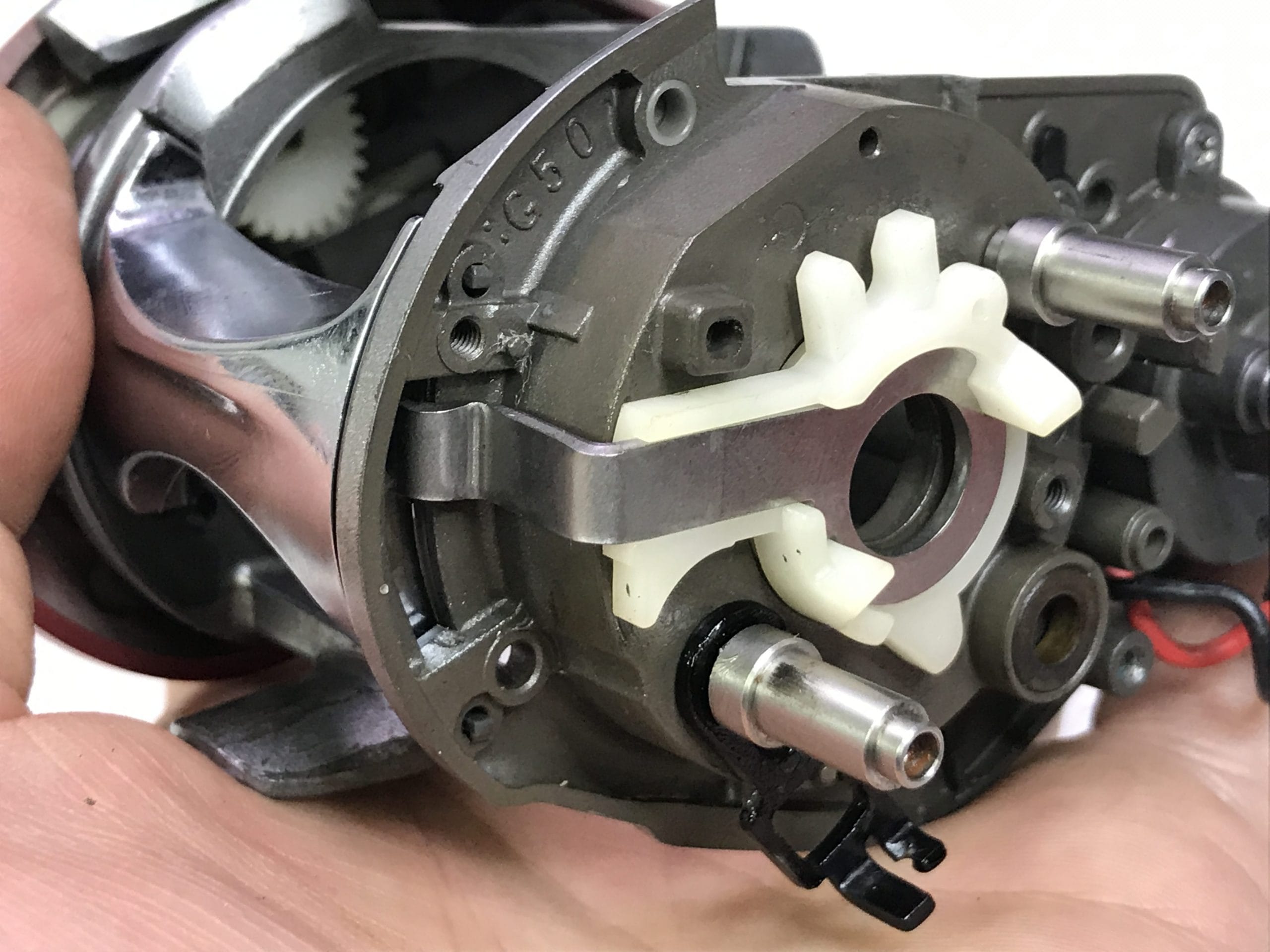

입고한 부속으로 레벨와인더수리 교체 합니다.

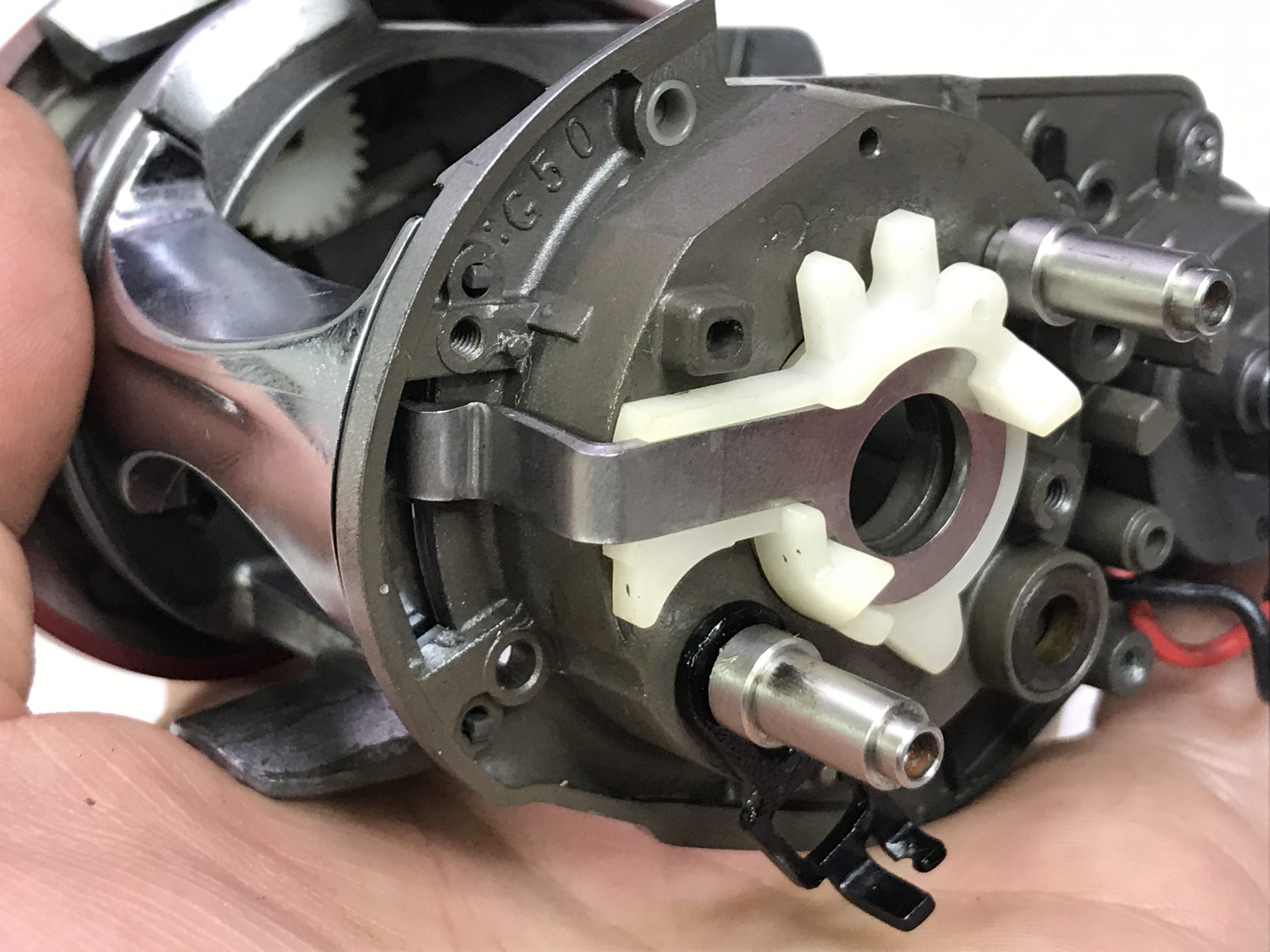

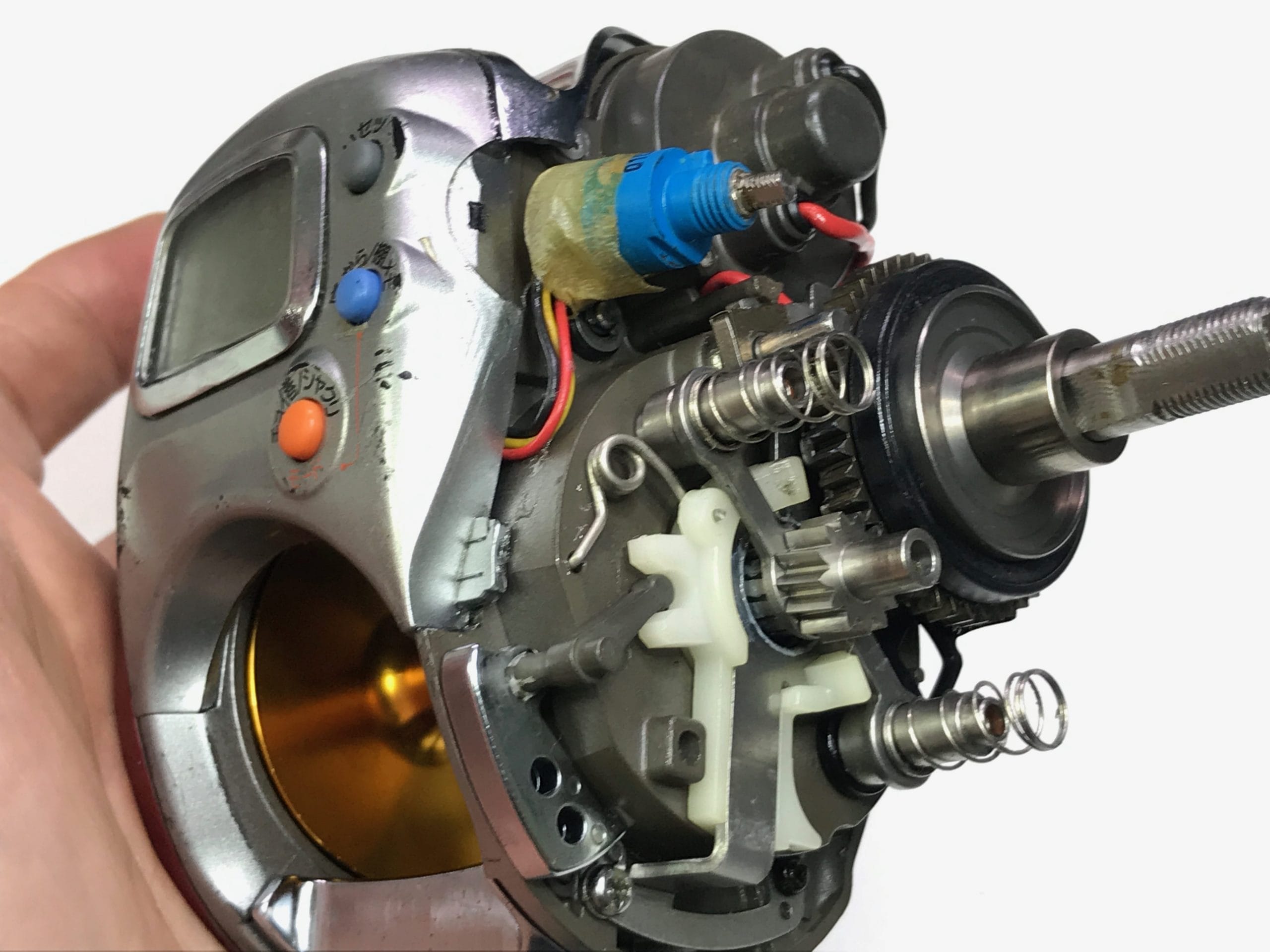

클러치쪽 부속 먼저 조립하구요~

모터쪽의 감속기어 문제 없구요~

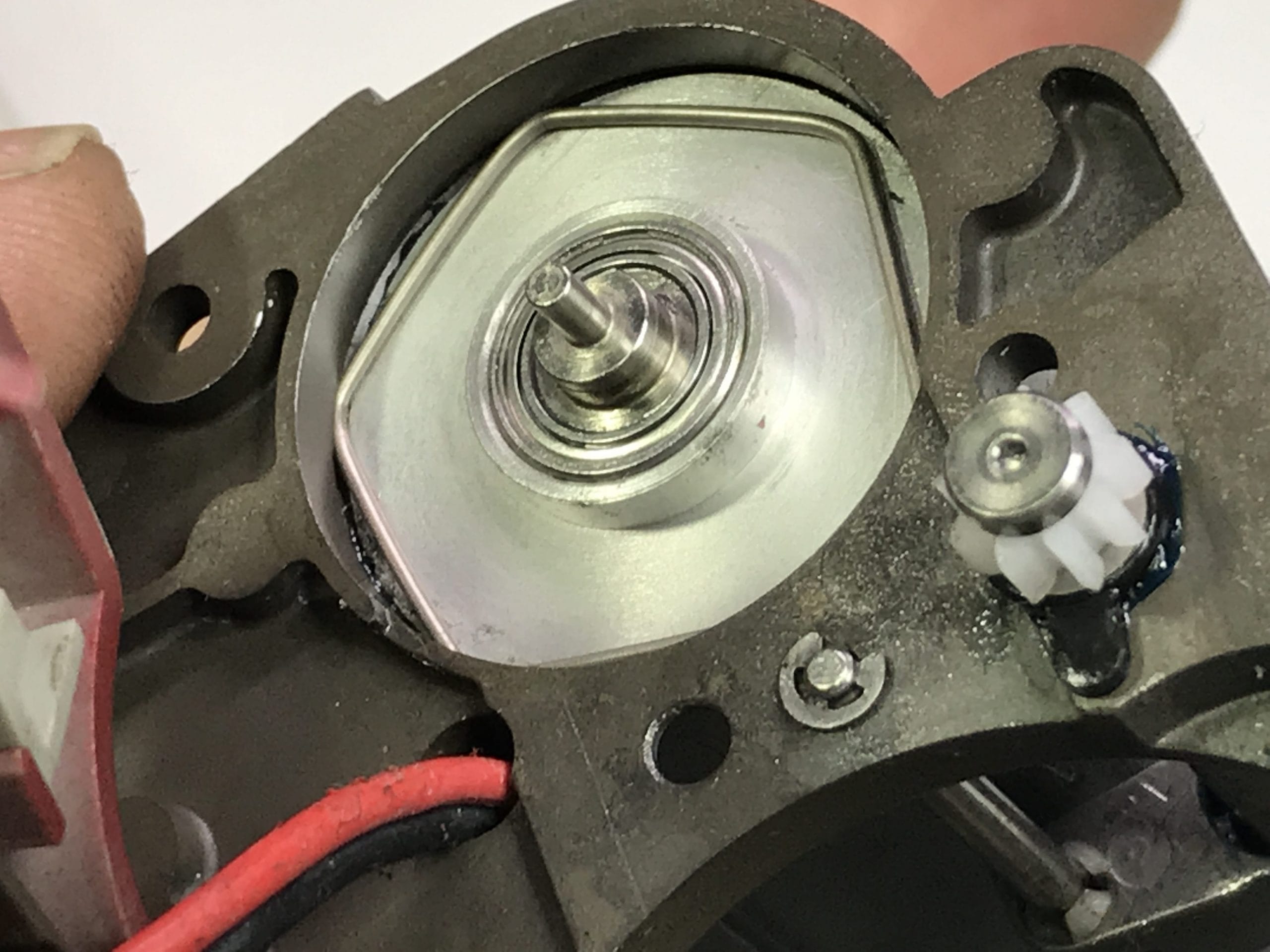

작은 베어링교체 하고 구리스충전 하고 조립합니다.

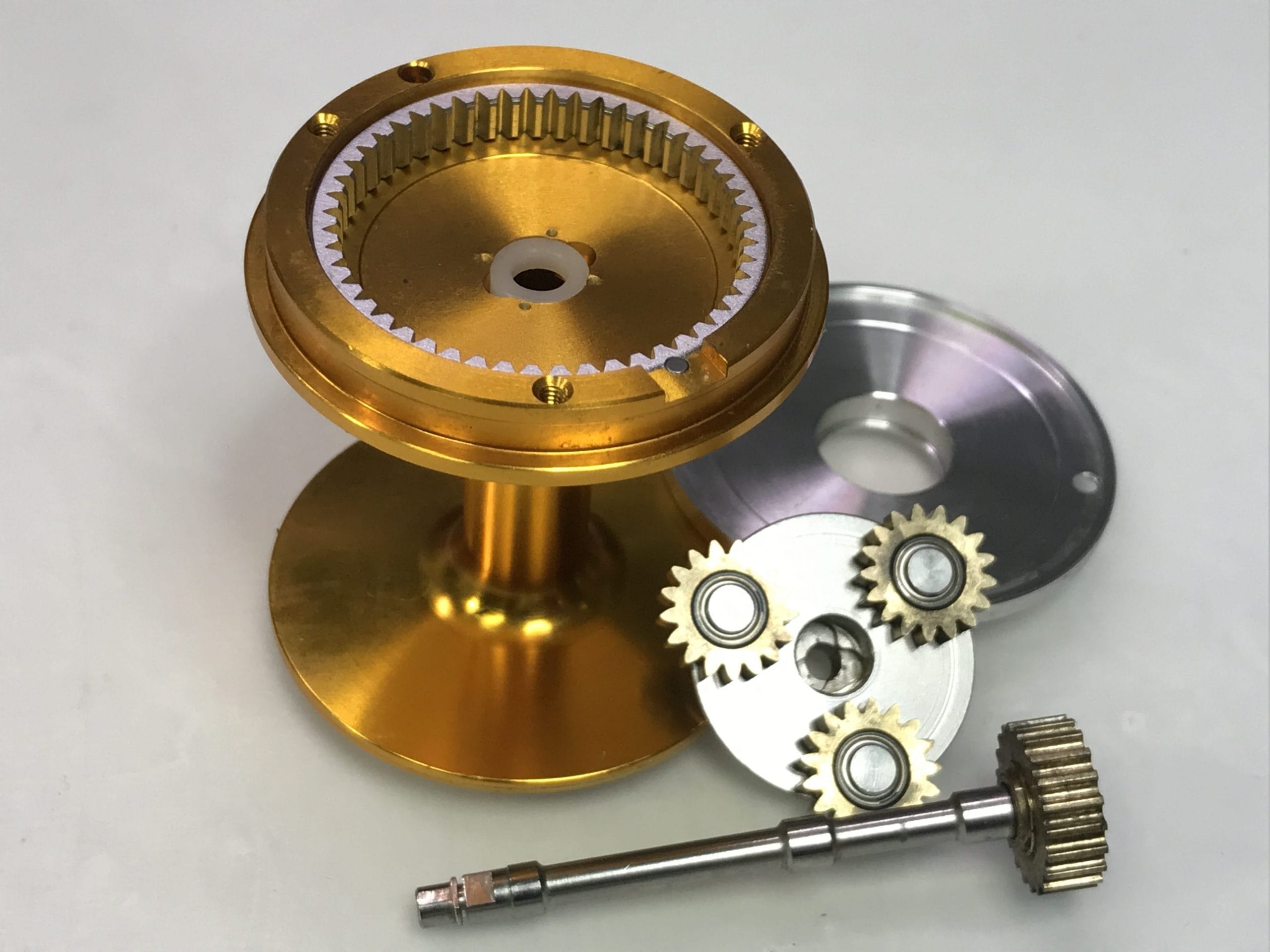

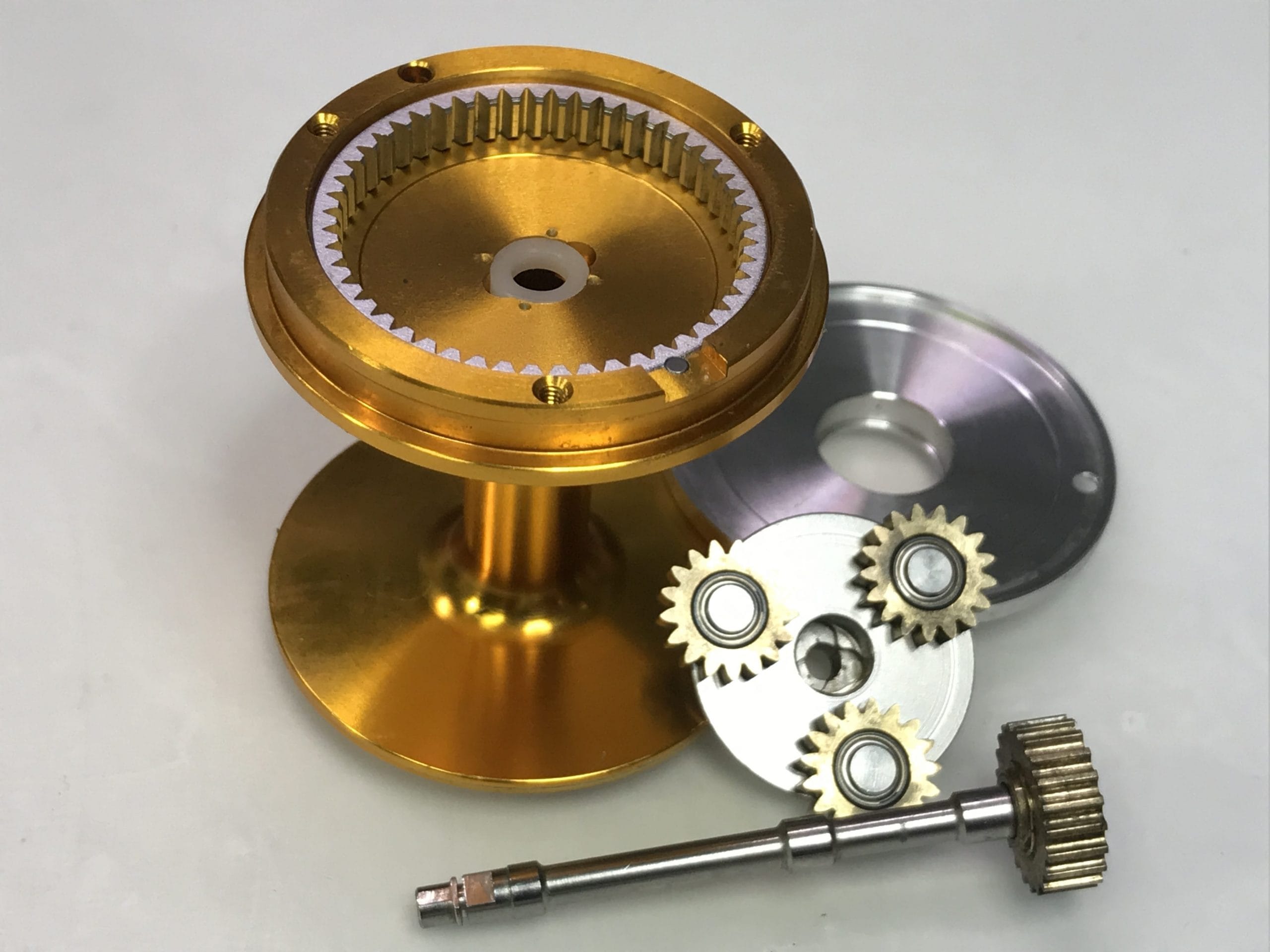

스풀조립하면서 내부의 부속들도 잘 확인합니다.

스풀조립한 걸 몸체에 연결합니다.

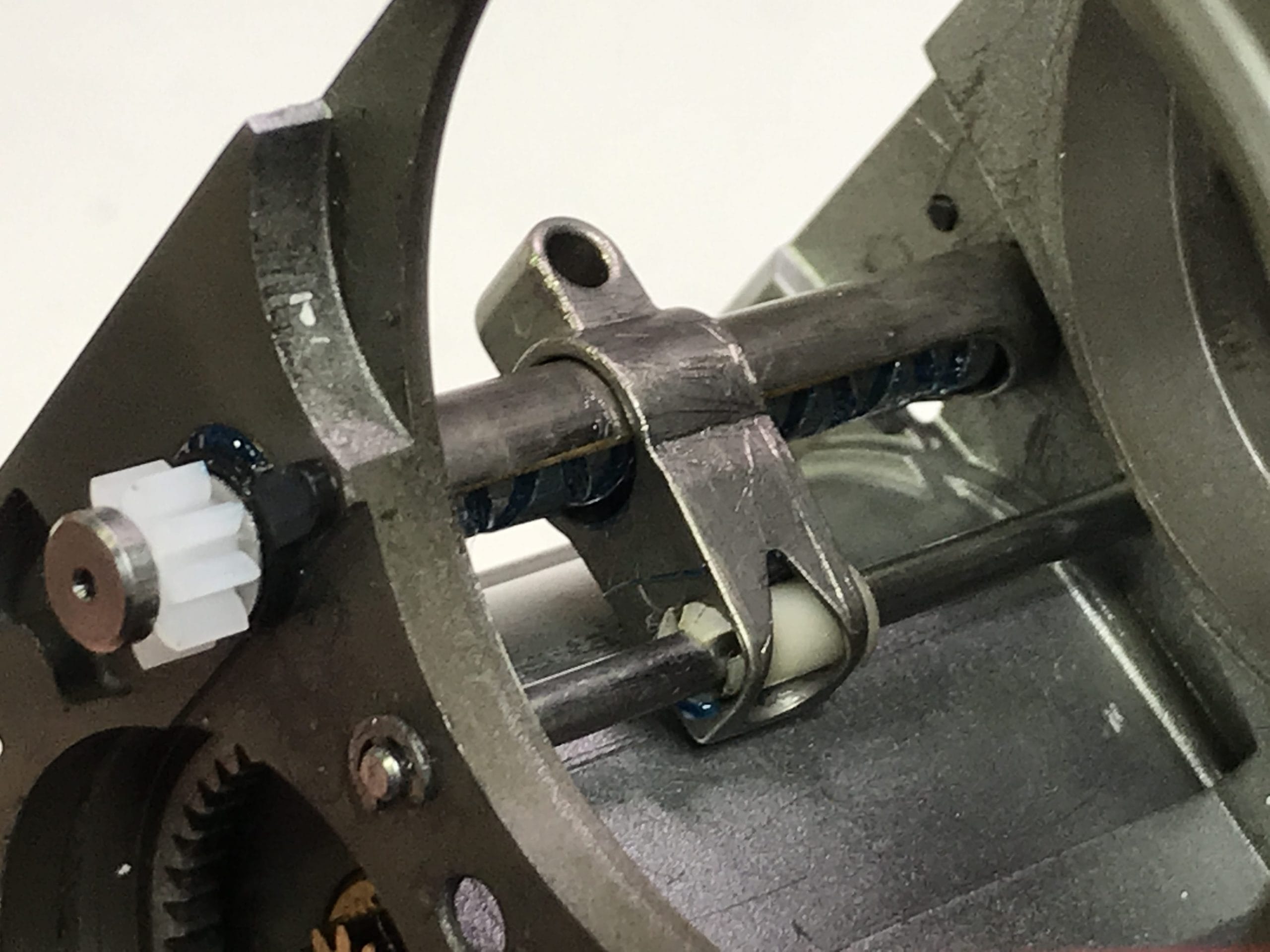

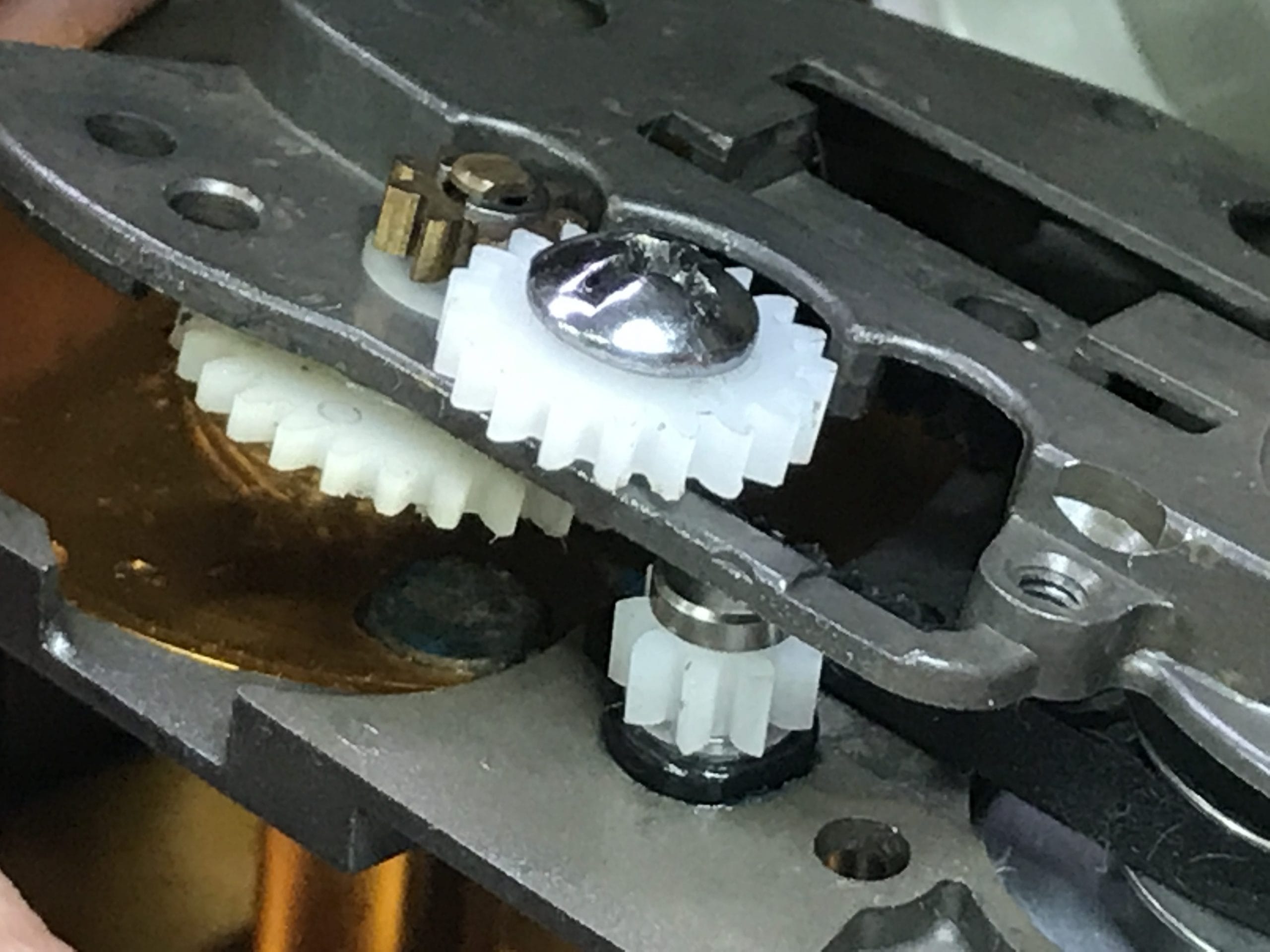

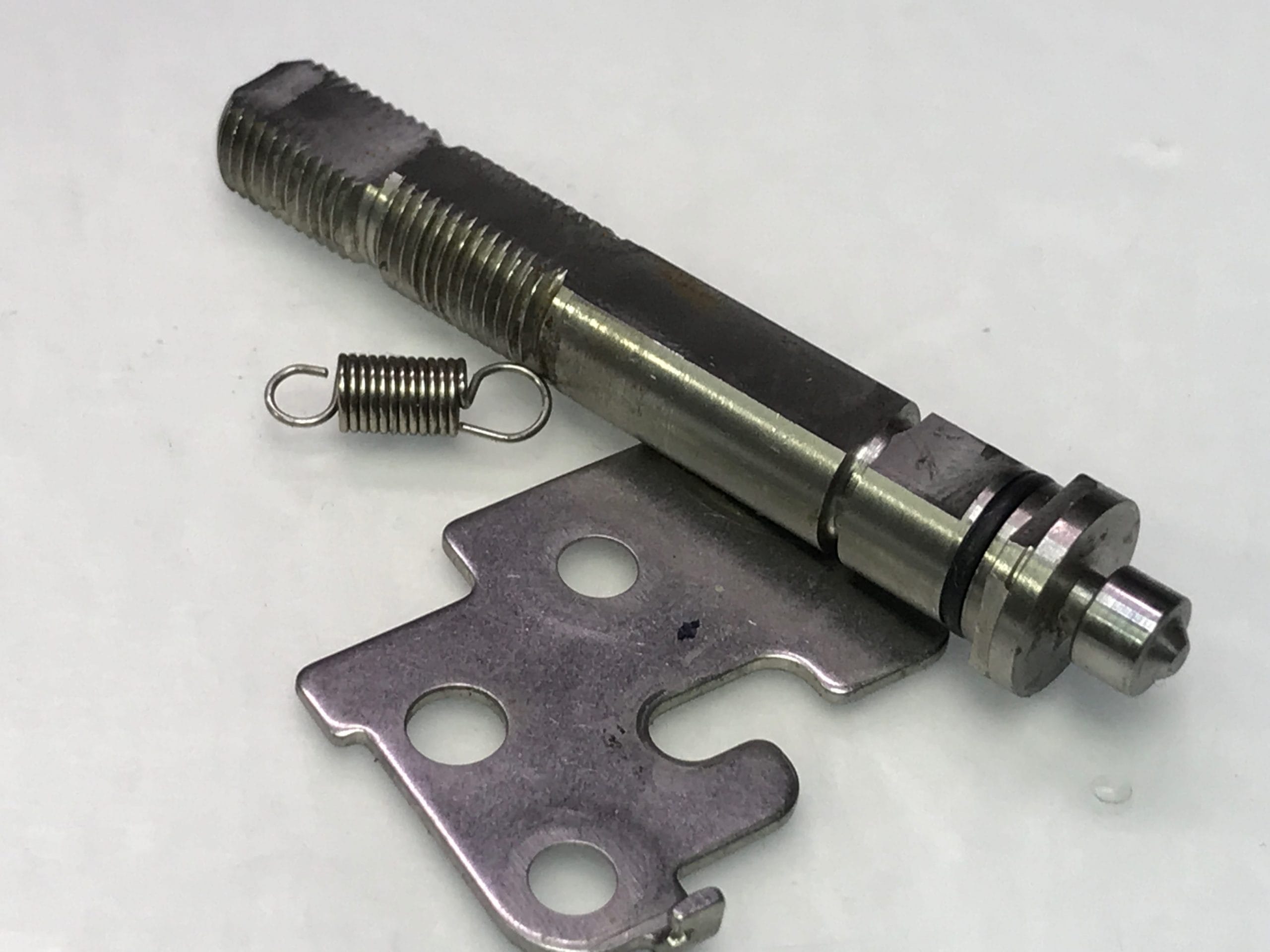

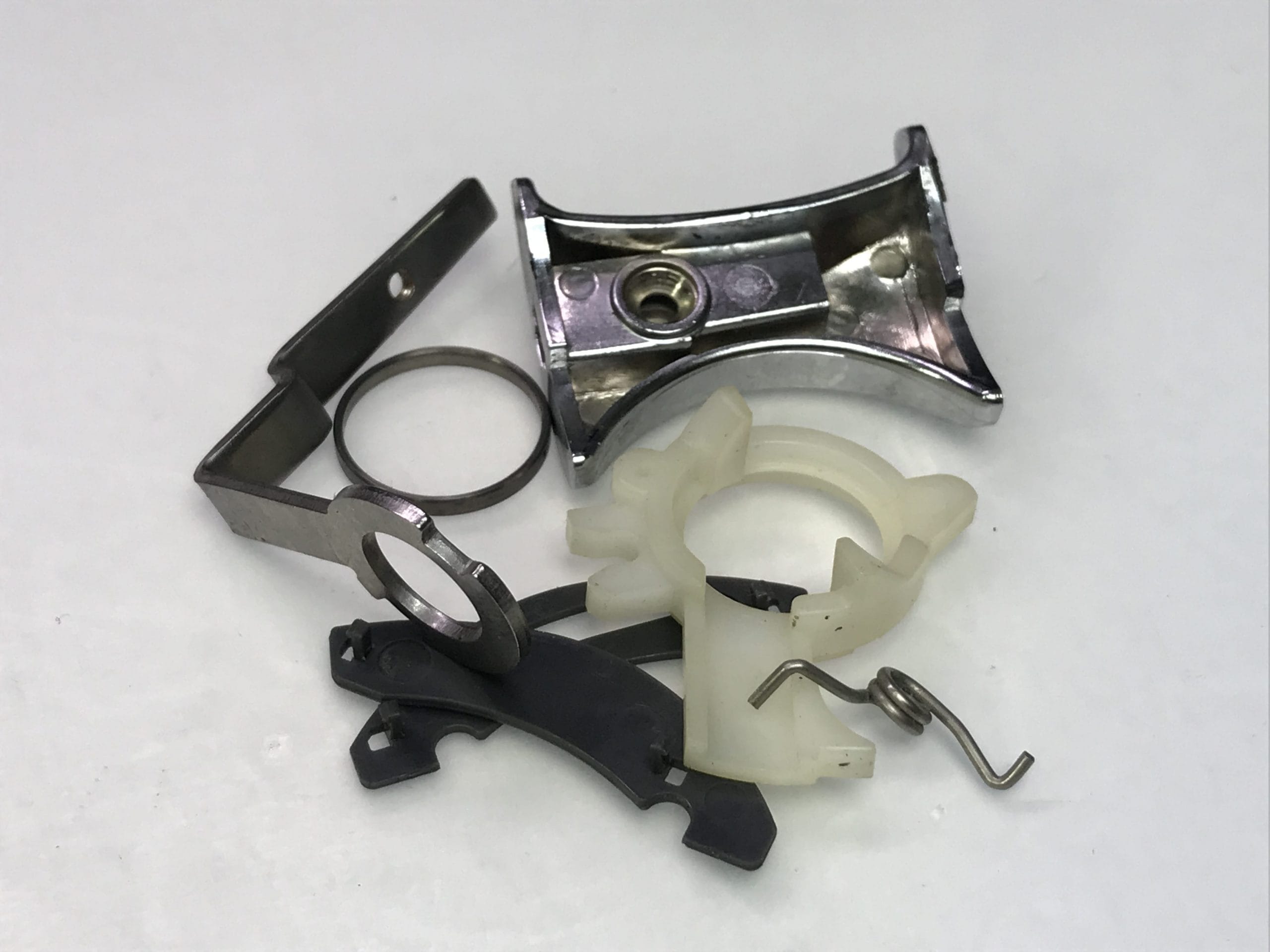

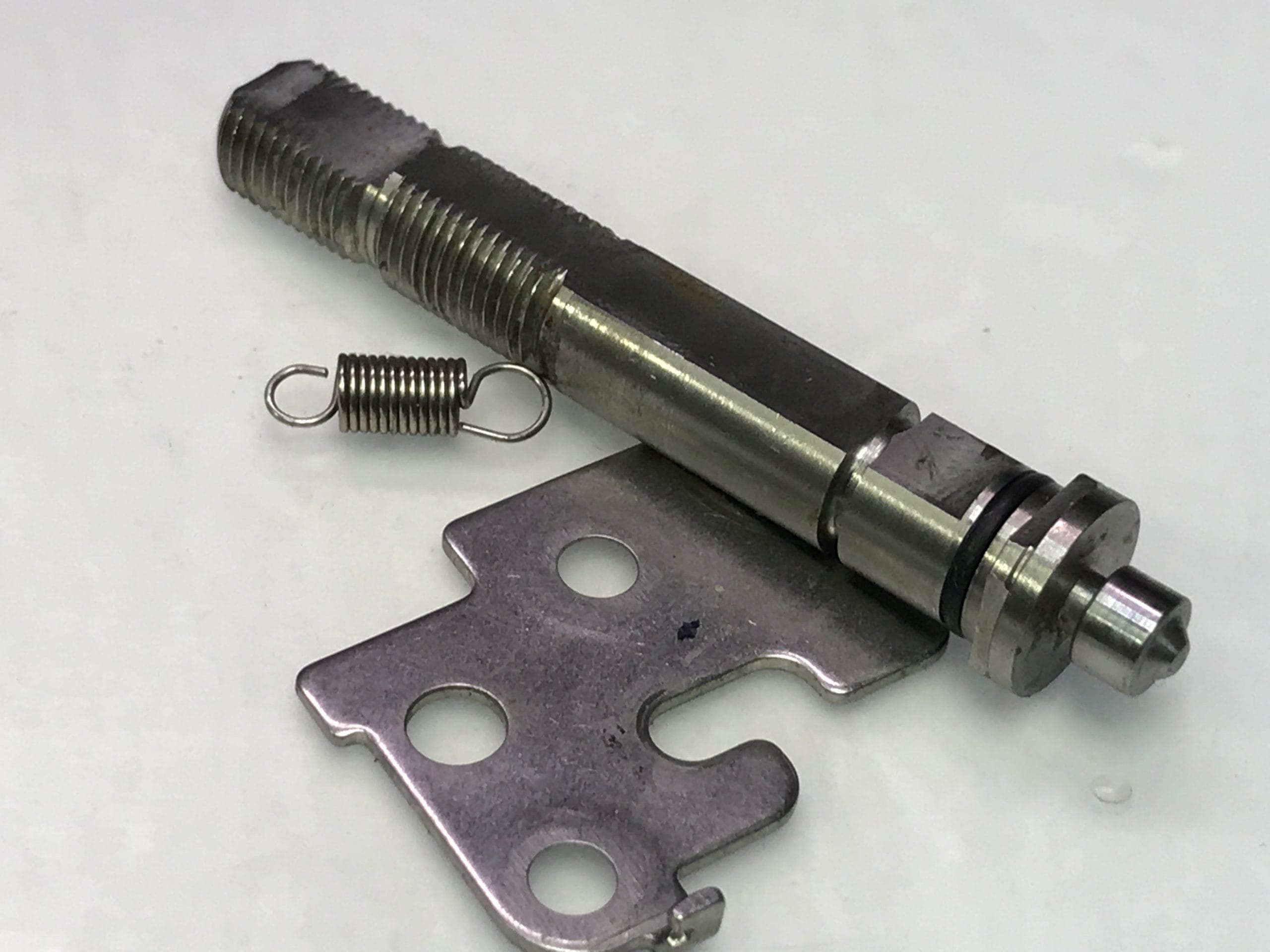

레벨와인더수리 할려면 아래사진의

부속도 교체 해야합니다.

아래의 사진처럼 몇가지의 부속이

모터에서 구동을 시키면서 넘어오기때문에 몇가지

같이 교체 해야만 합니다.

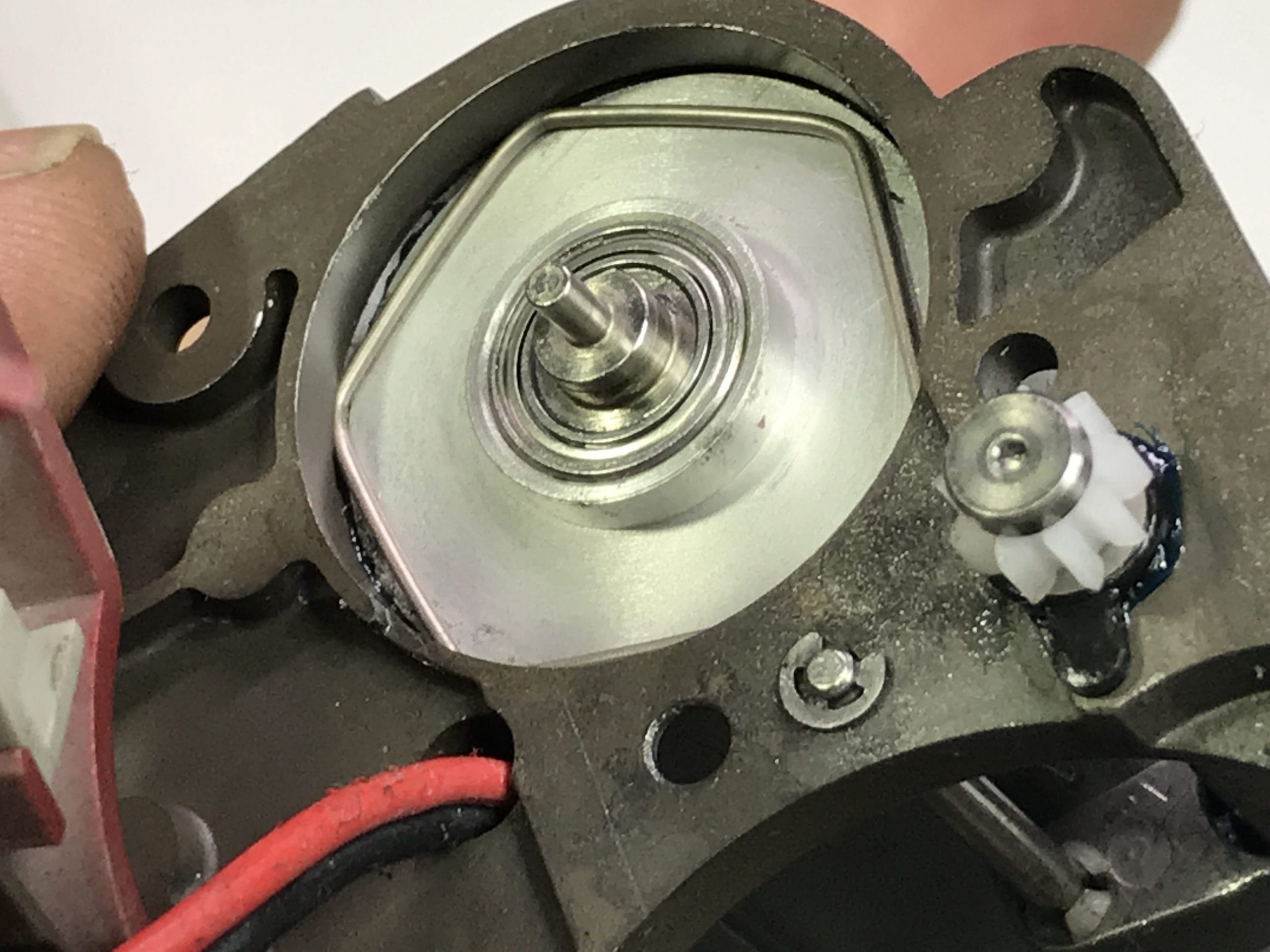

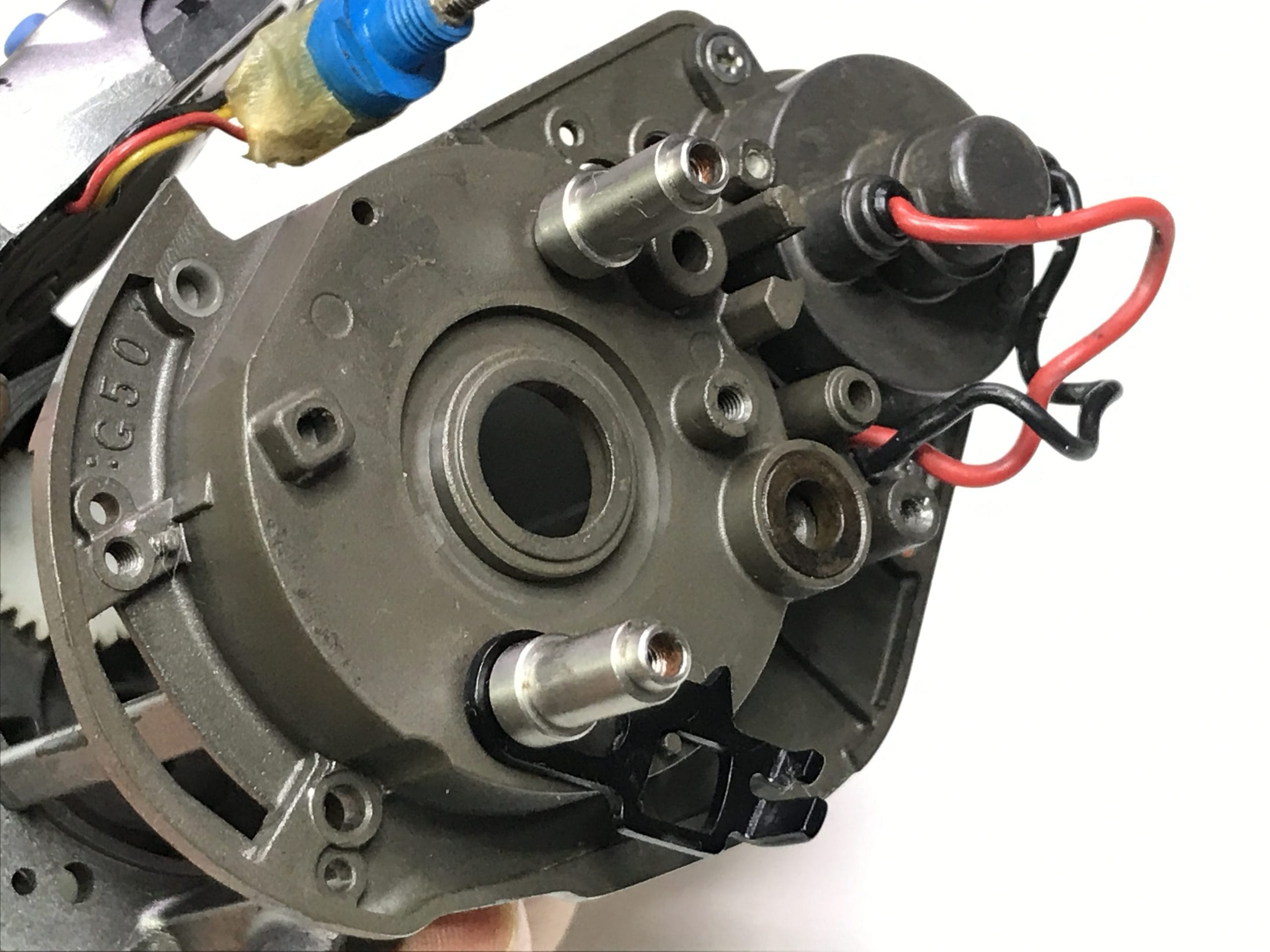

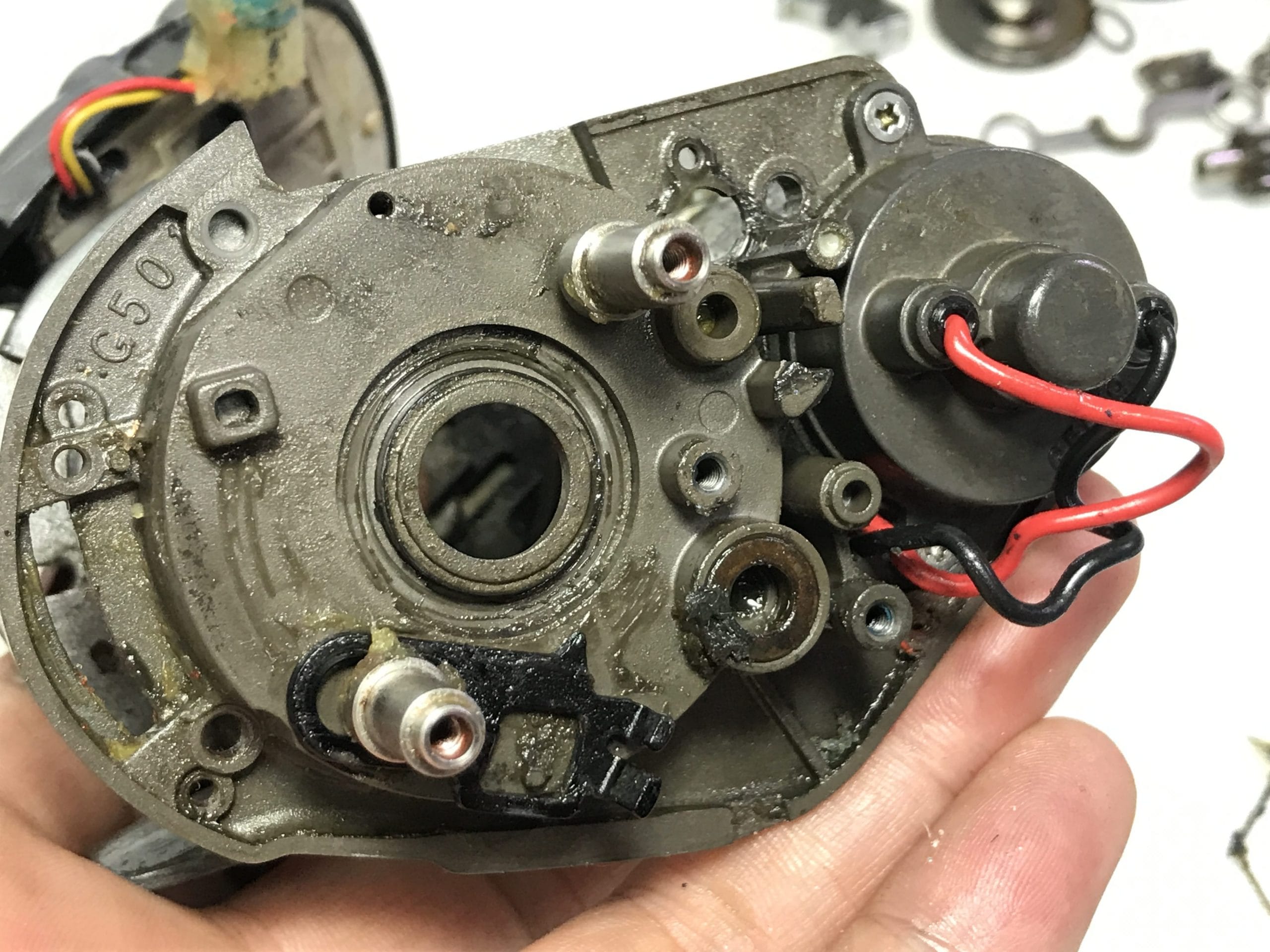

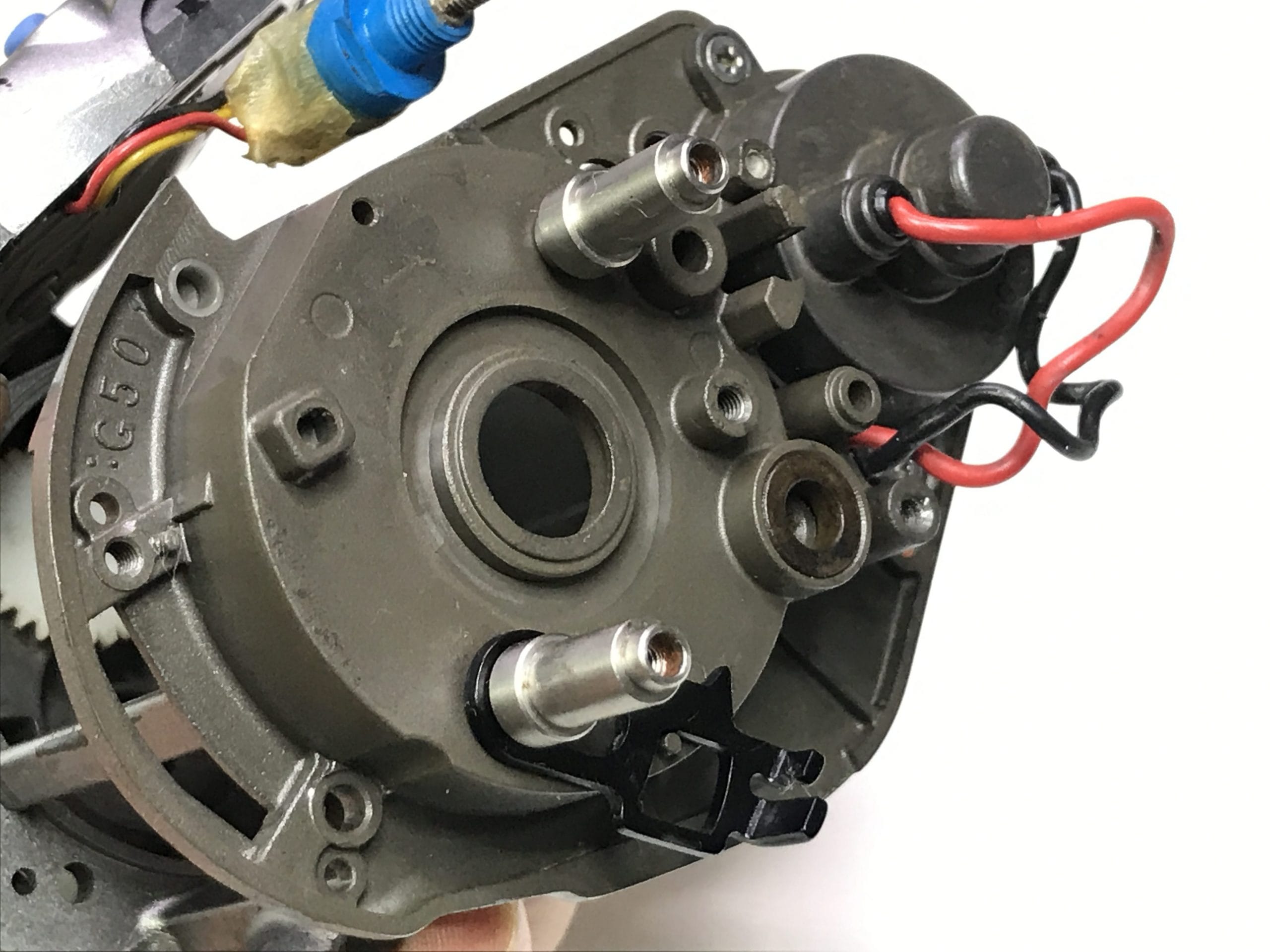

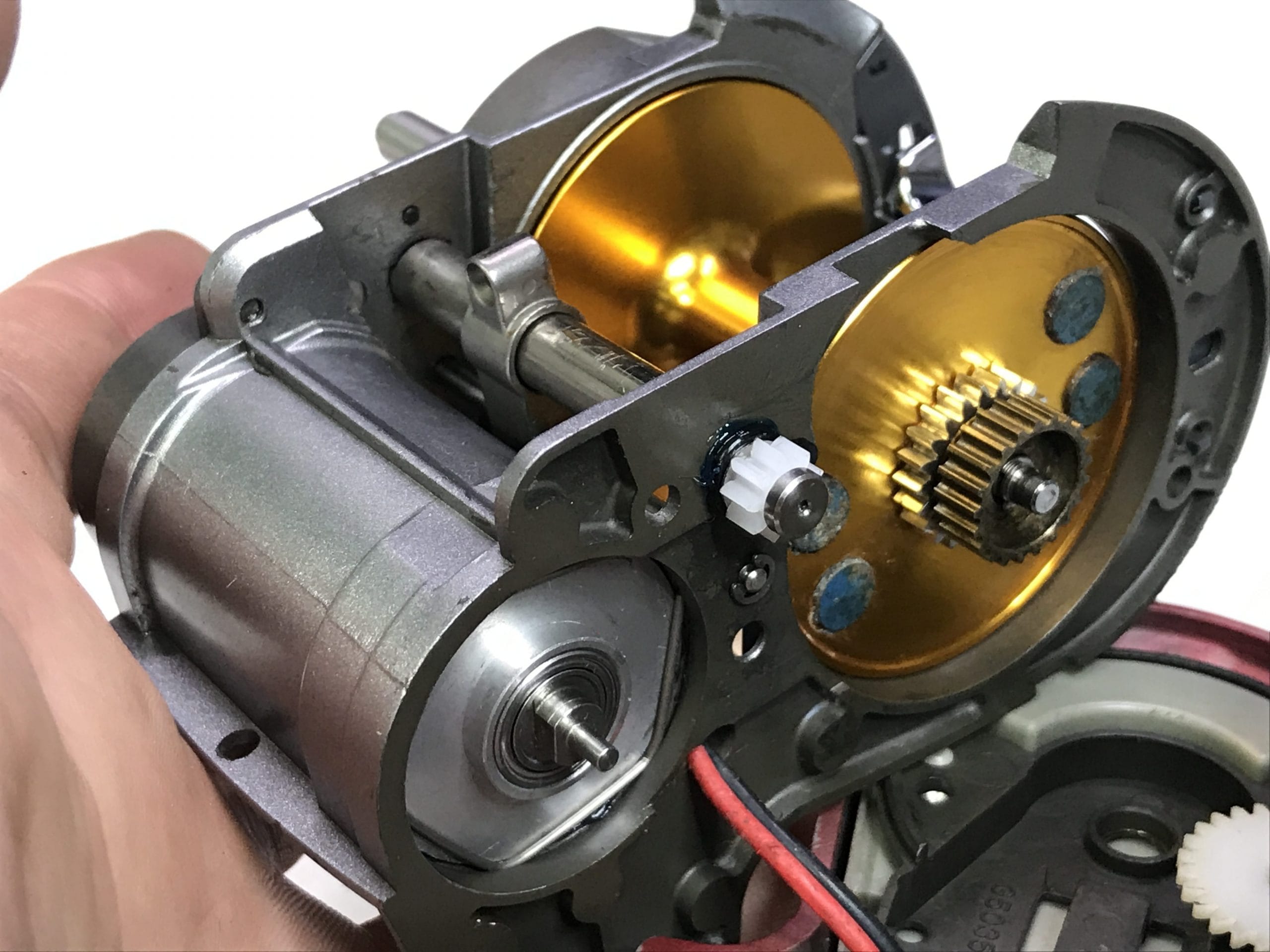

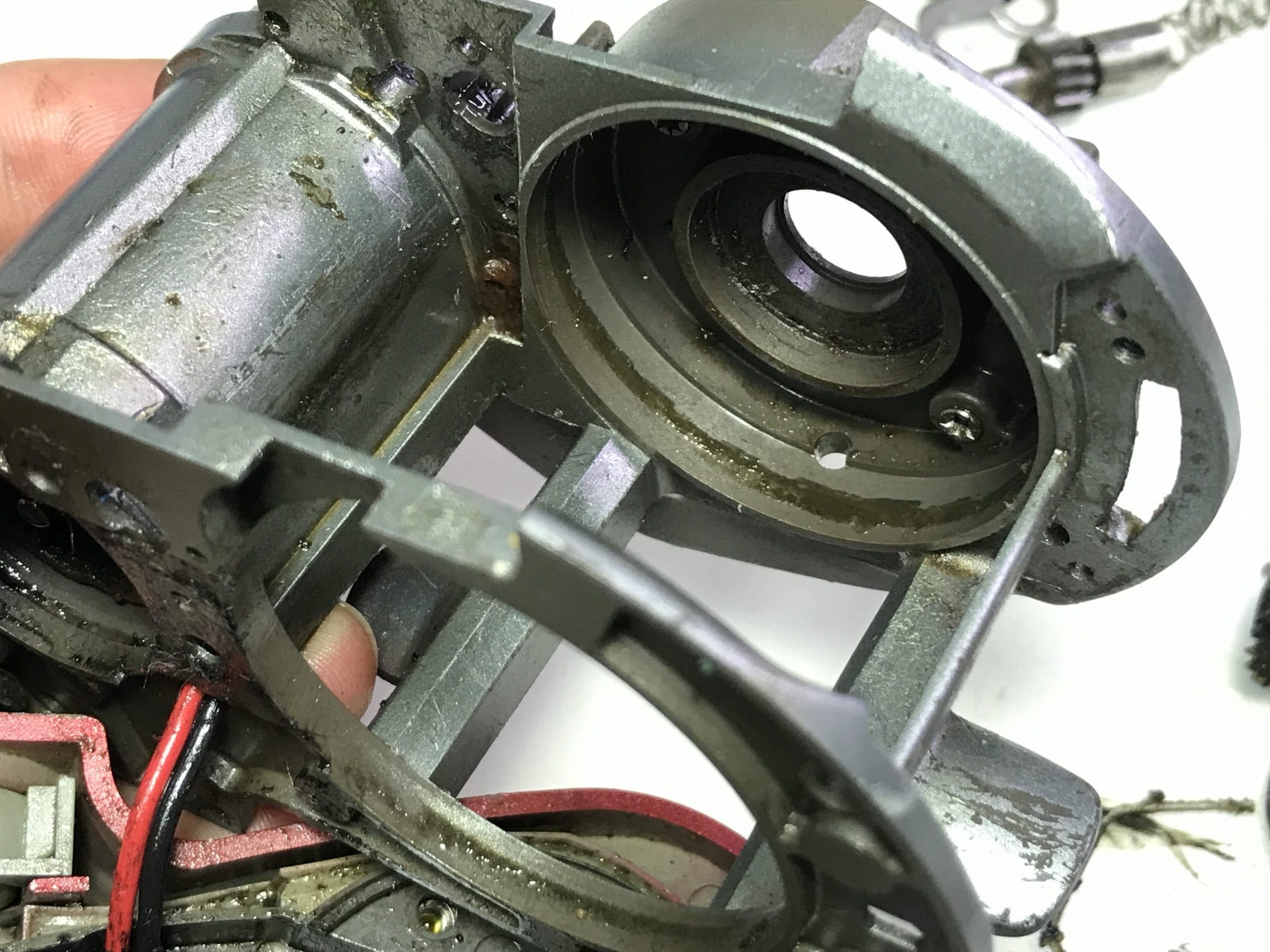

모터쪽은 깨끗하게 세척하고 구리스도 바르고

조립 했으니 커버조립하고 확인 합니다.

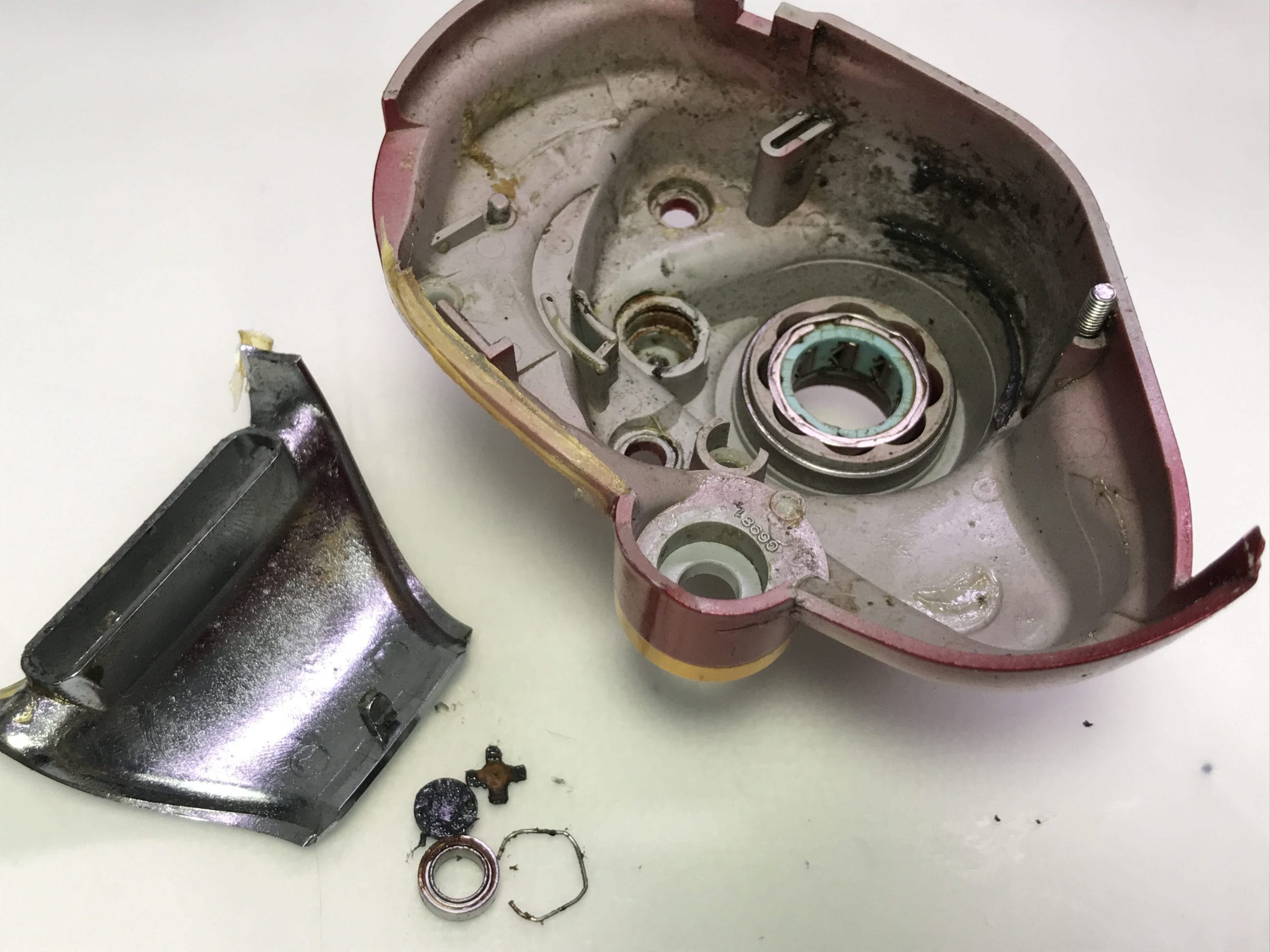

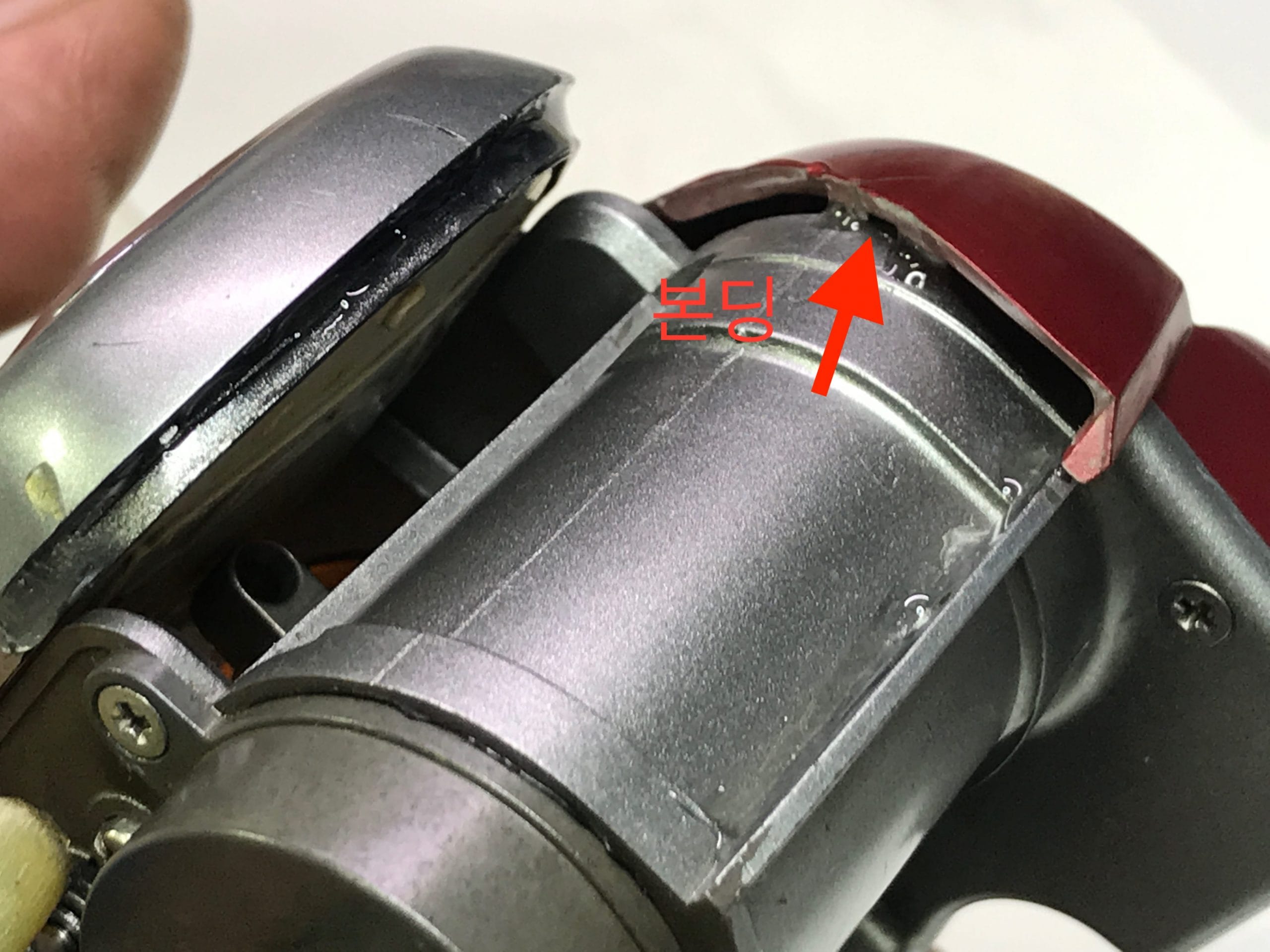

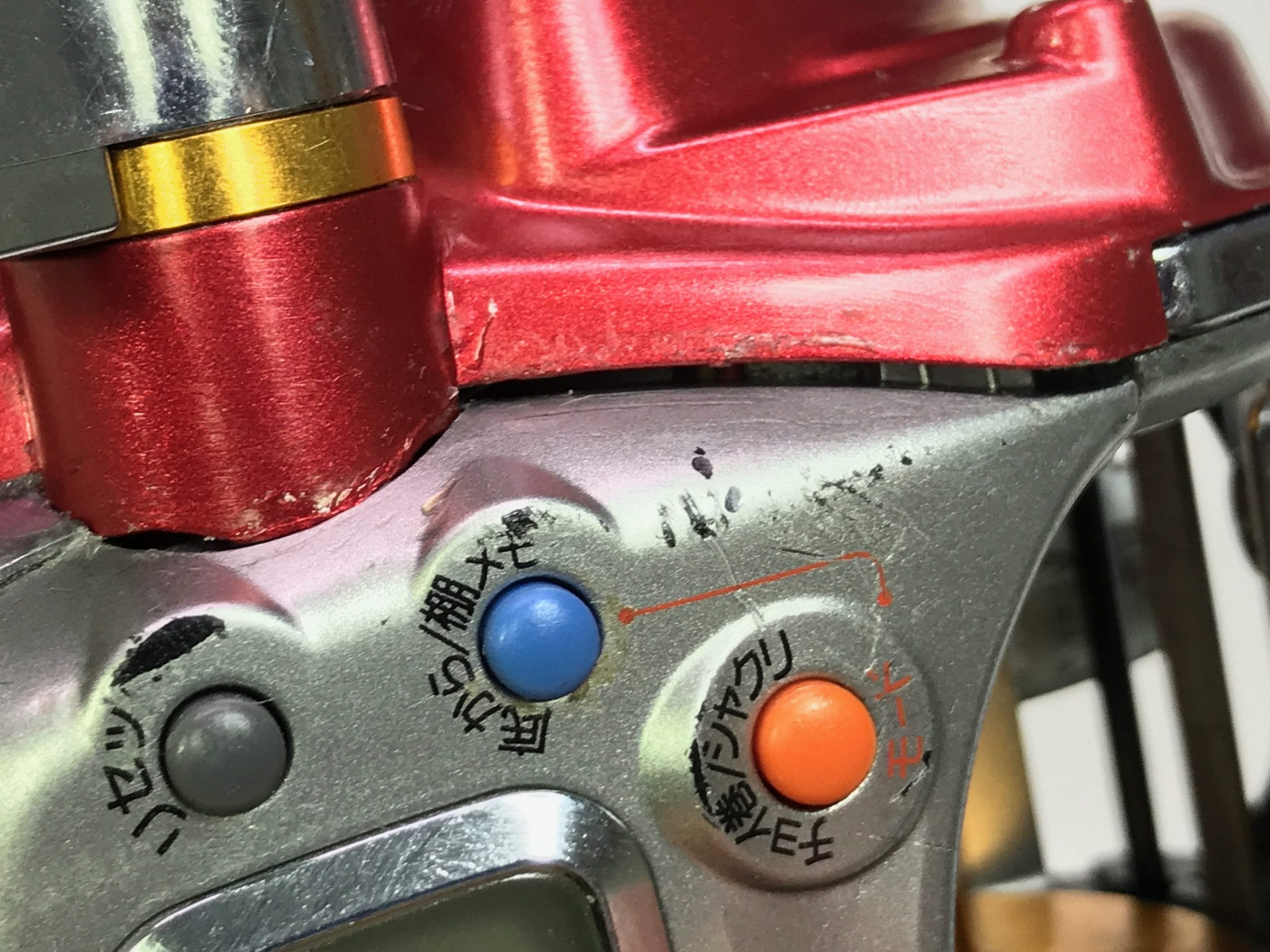

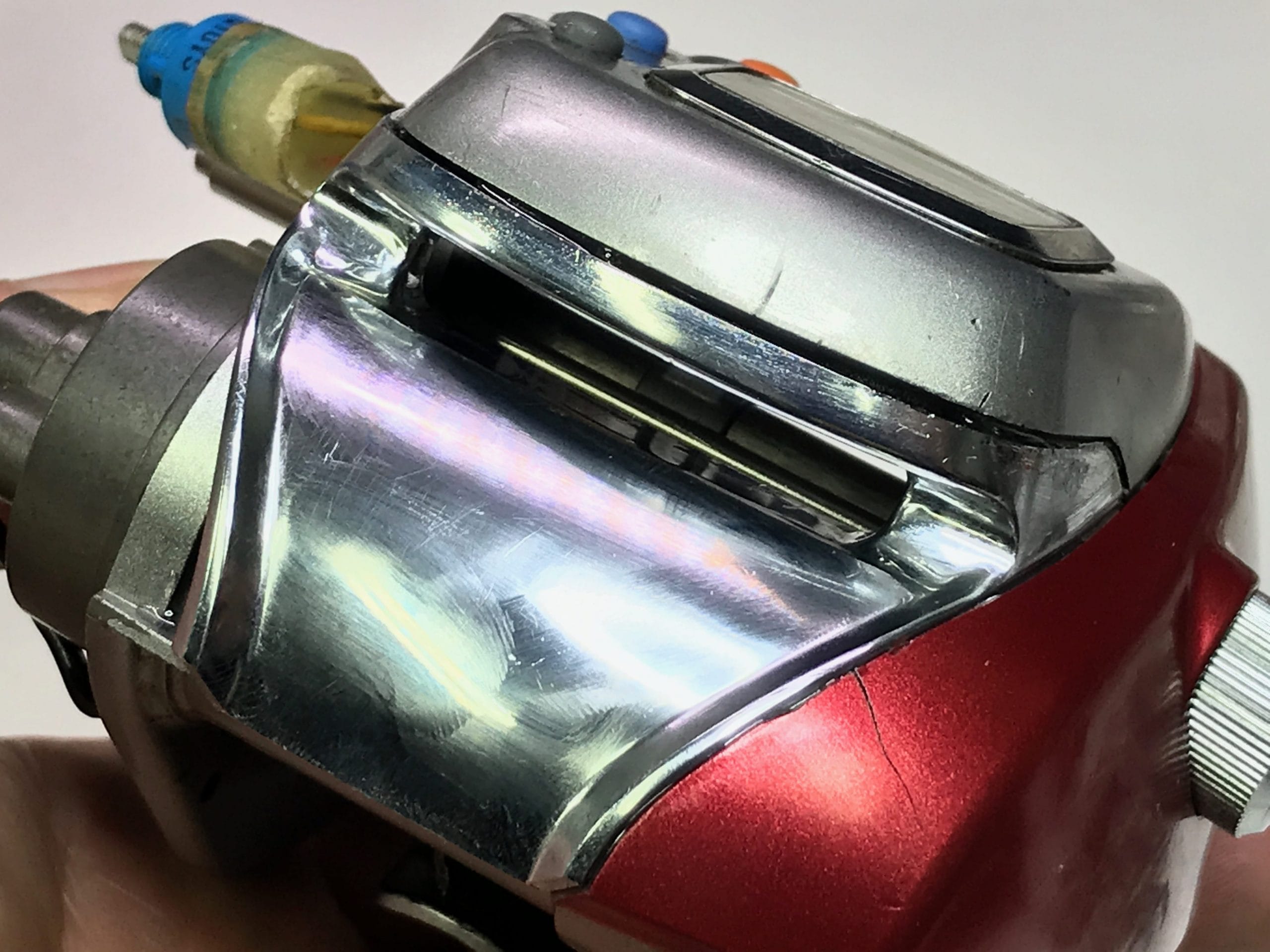

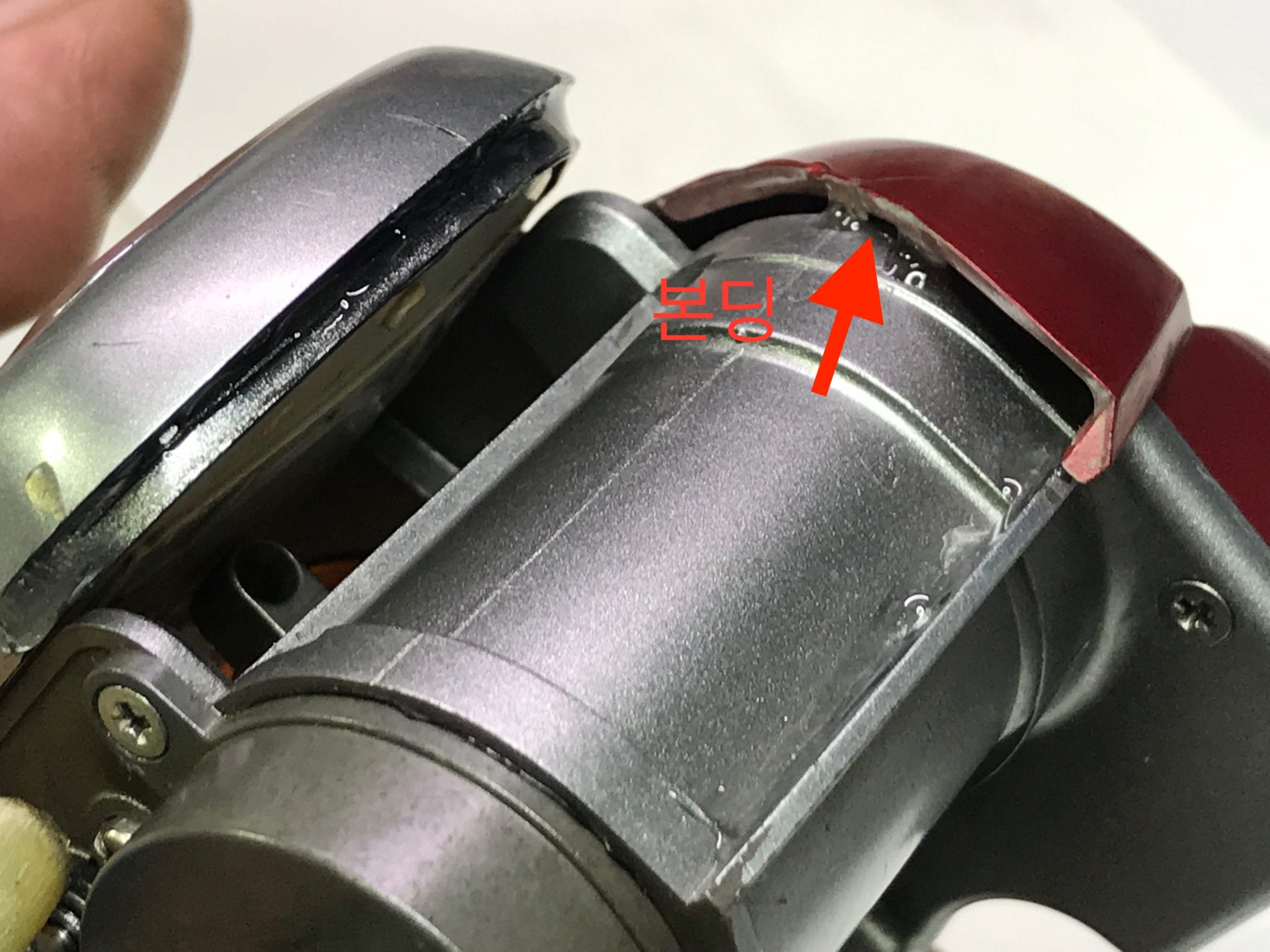

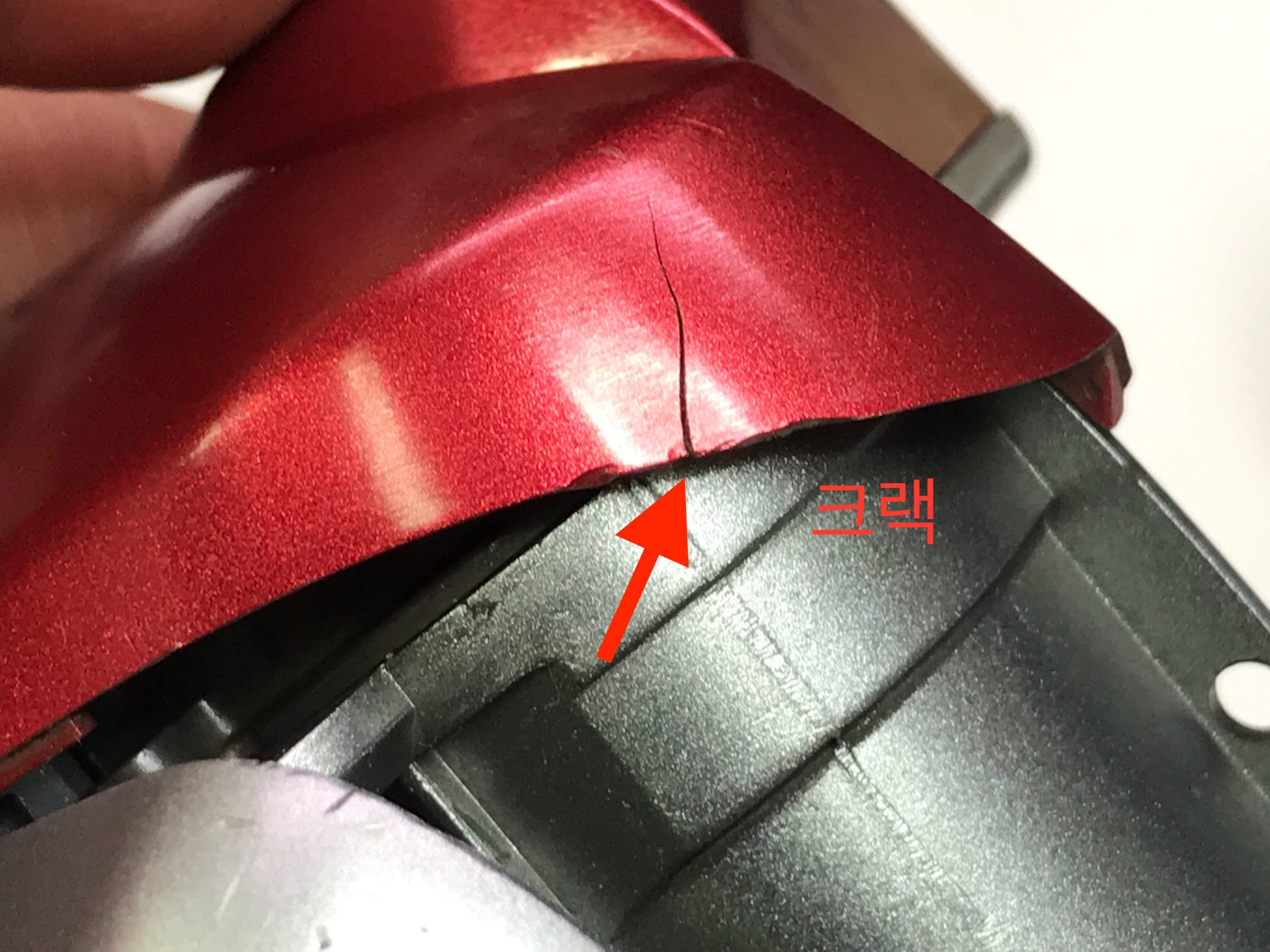

오랜시간 사용하셔서 그런지 여기저기

크랙과 문제들이 보입니다.

본딩해드립니다.

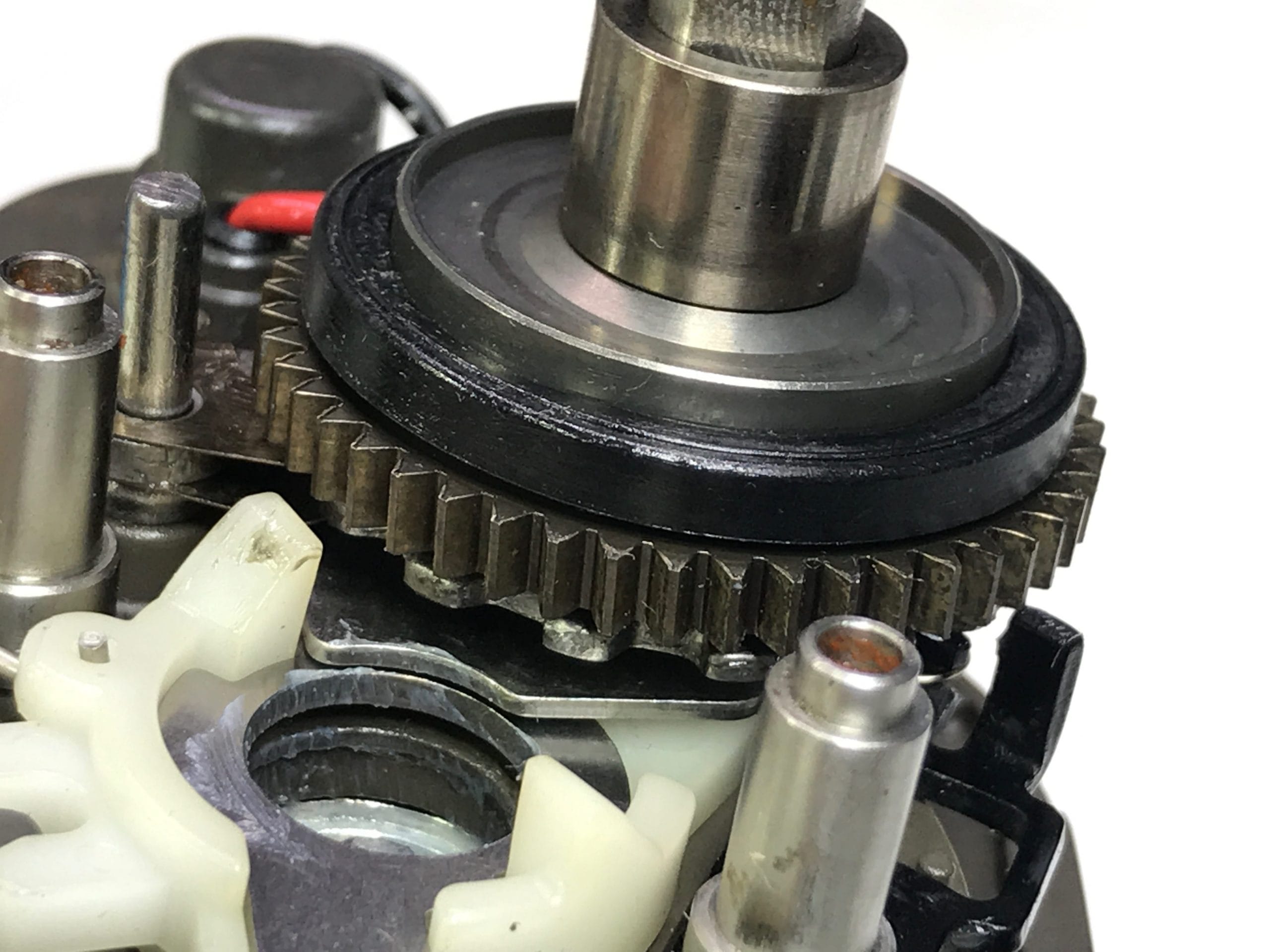

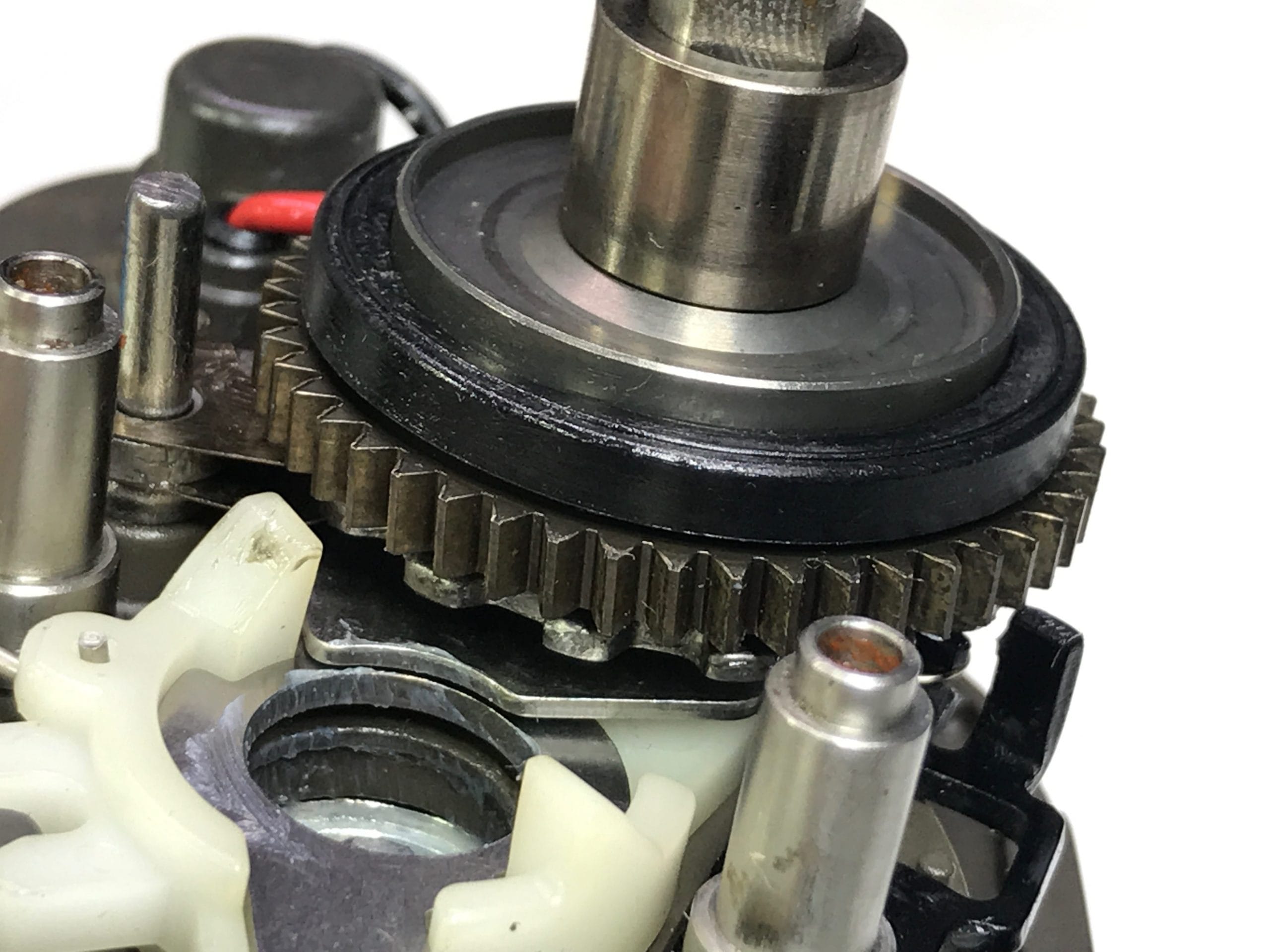

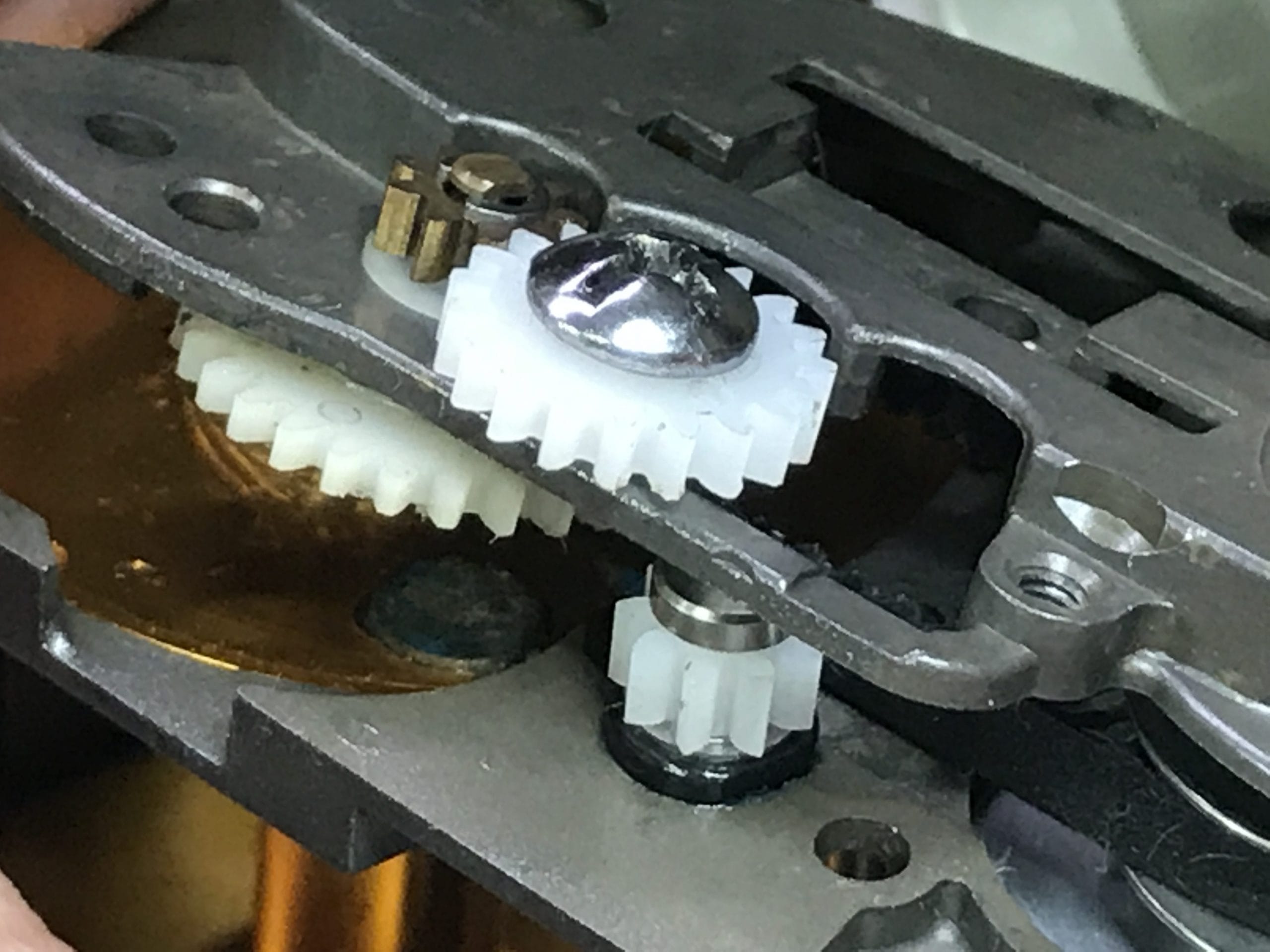

샤프트축 기어들 보입니다.

꼼꼼하게 확인 하면서 조립 합니다.

드라이브기어는 상태양호합니다.

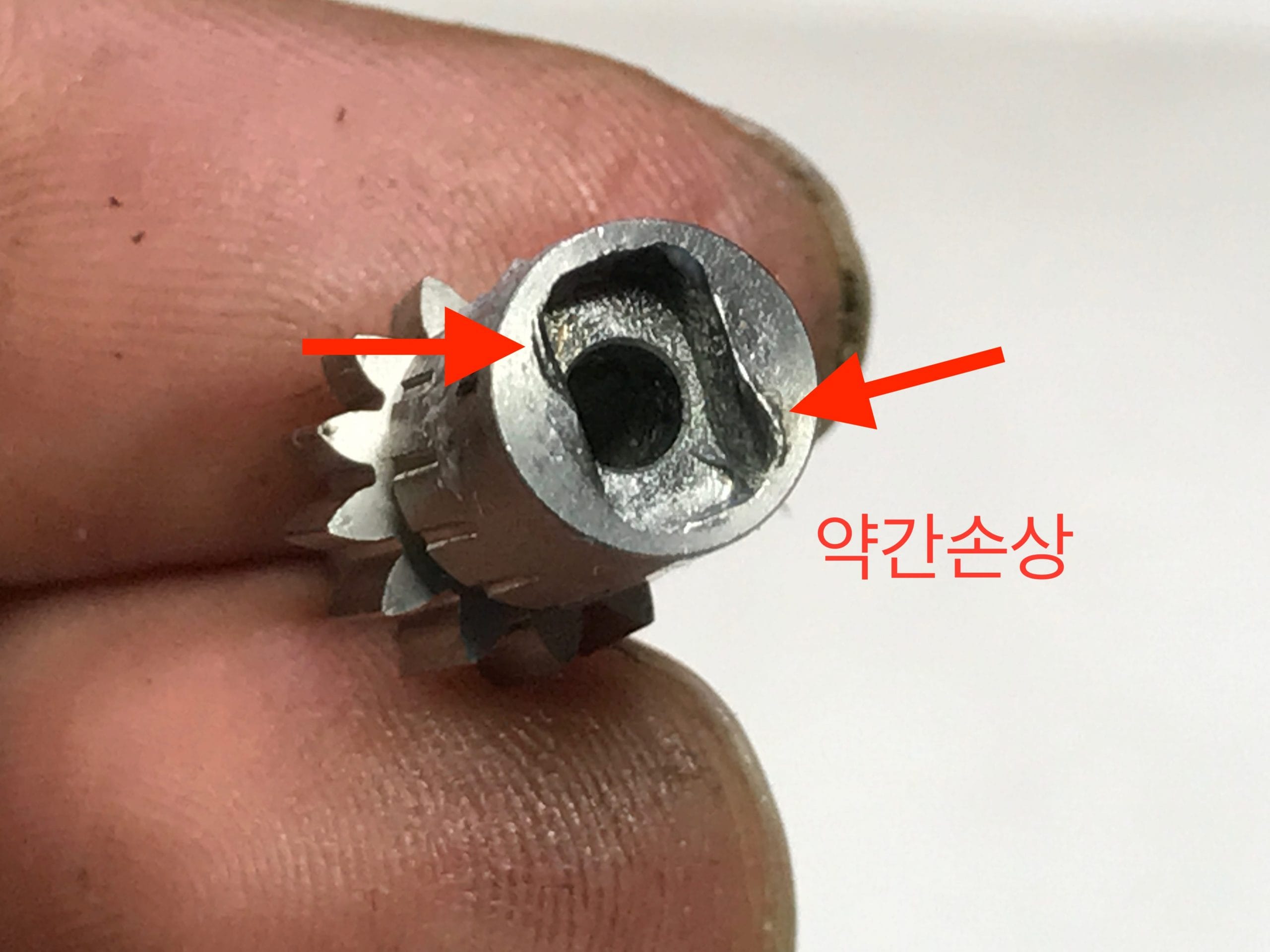

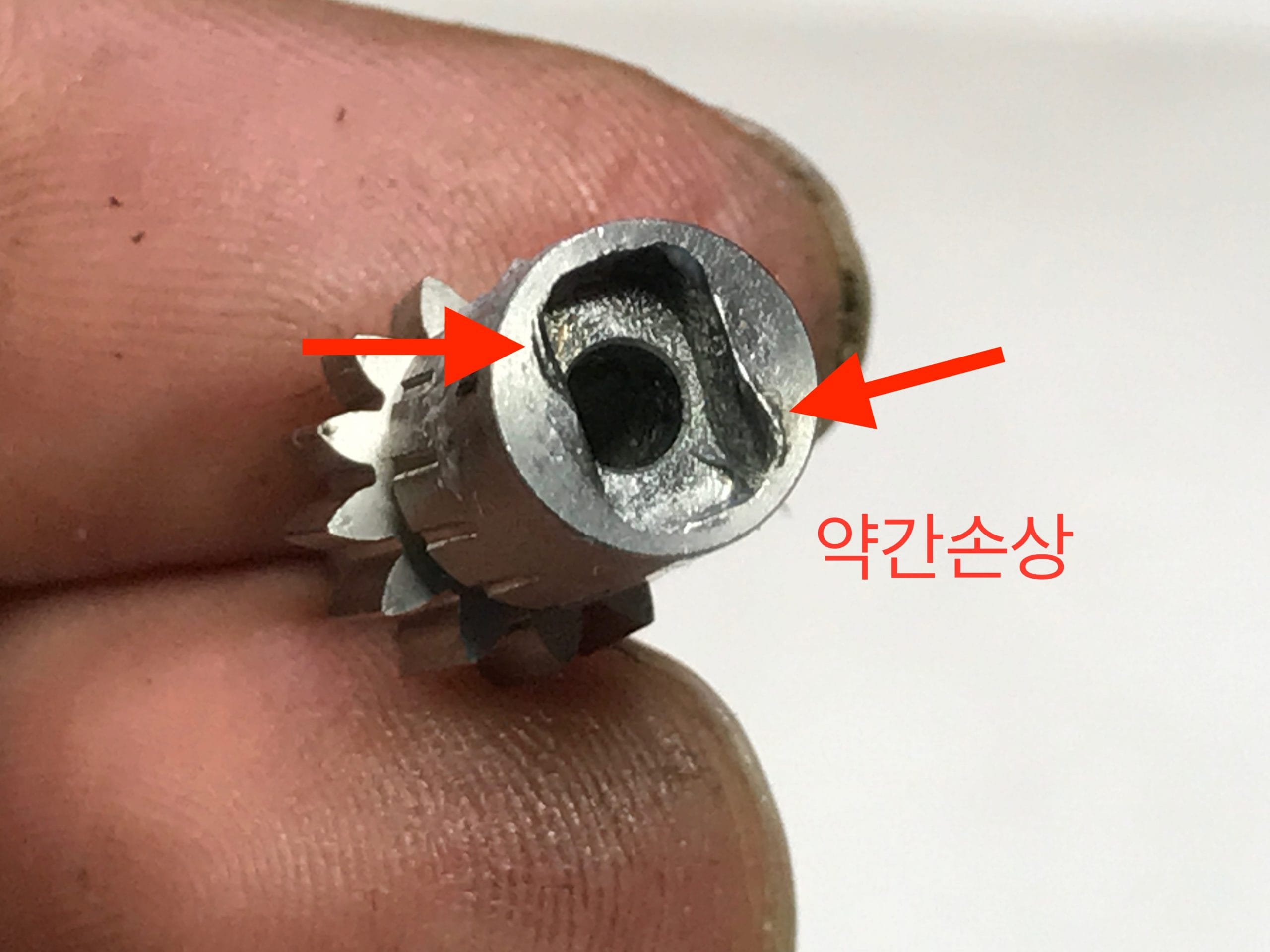

피니언기어는 문제가 있네요.

지금 당장은 문제가 없을수도 있지만

내부가 변형이 있다면 추후에 작동중에 문제가 생길수 있습니다.

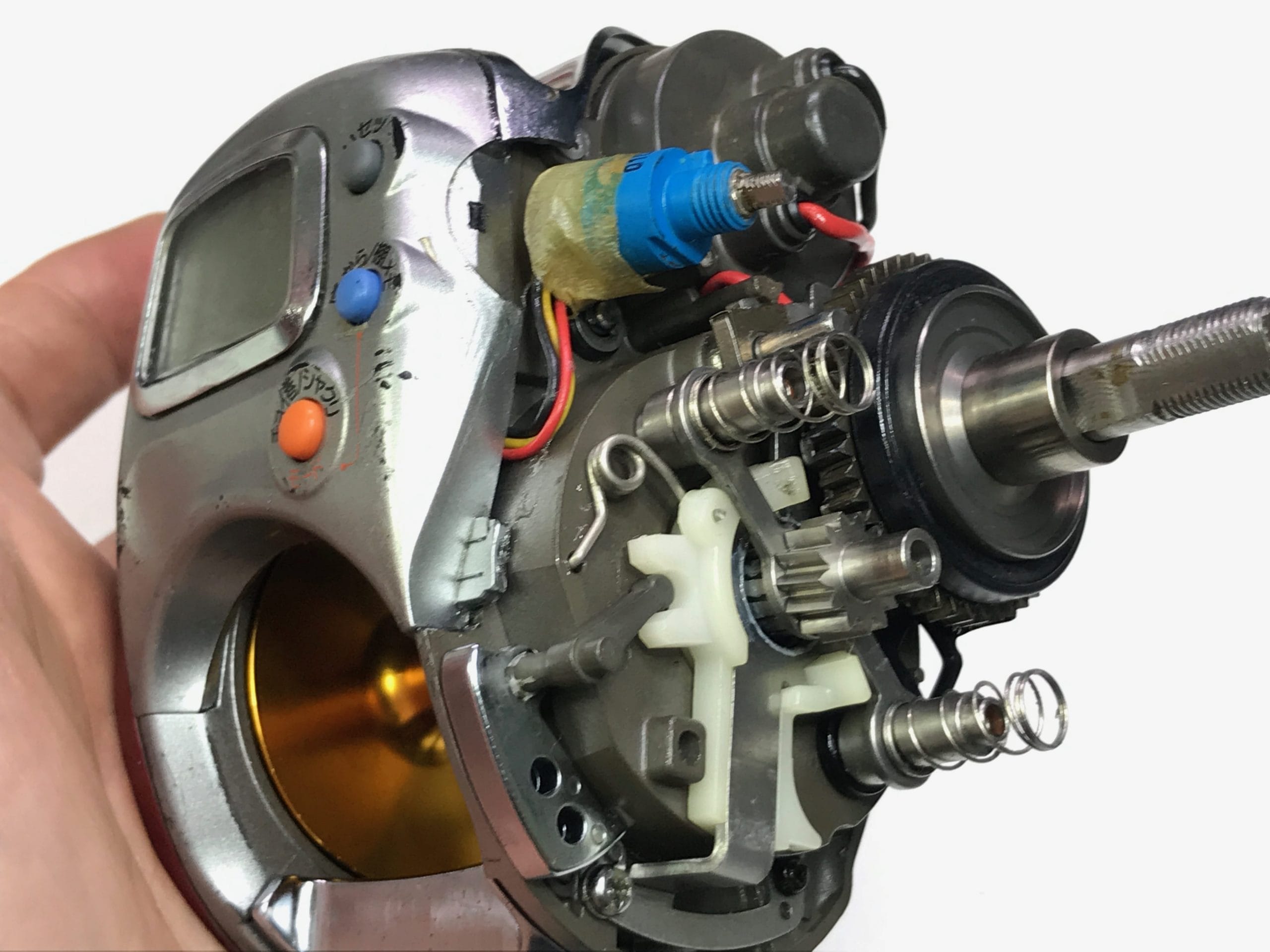

내부 전부 조립완료 하구요~

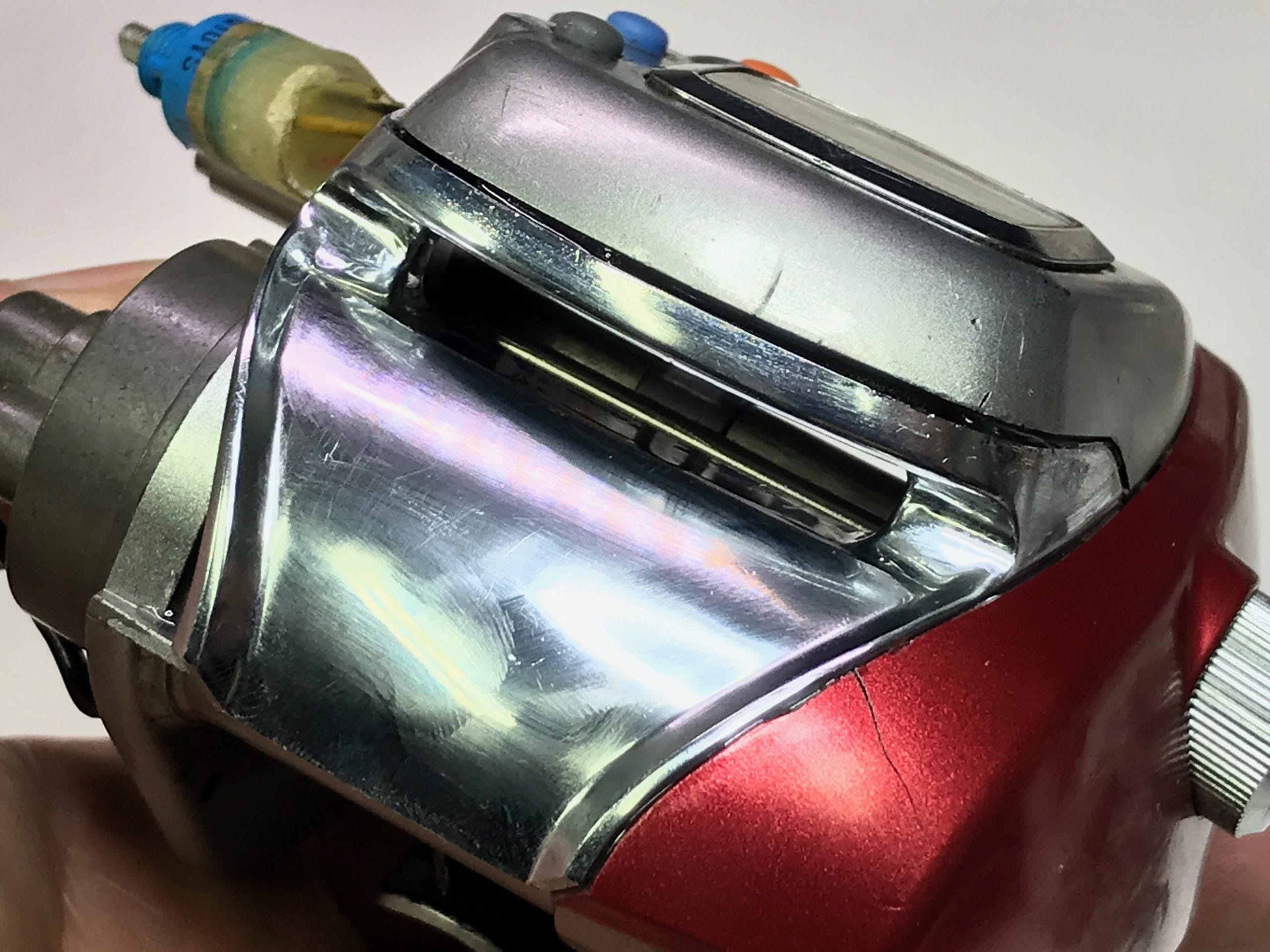

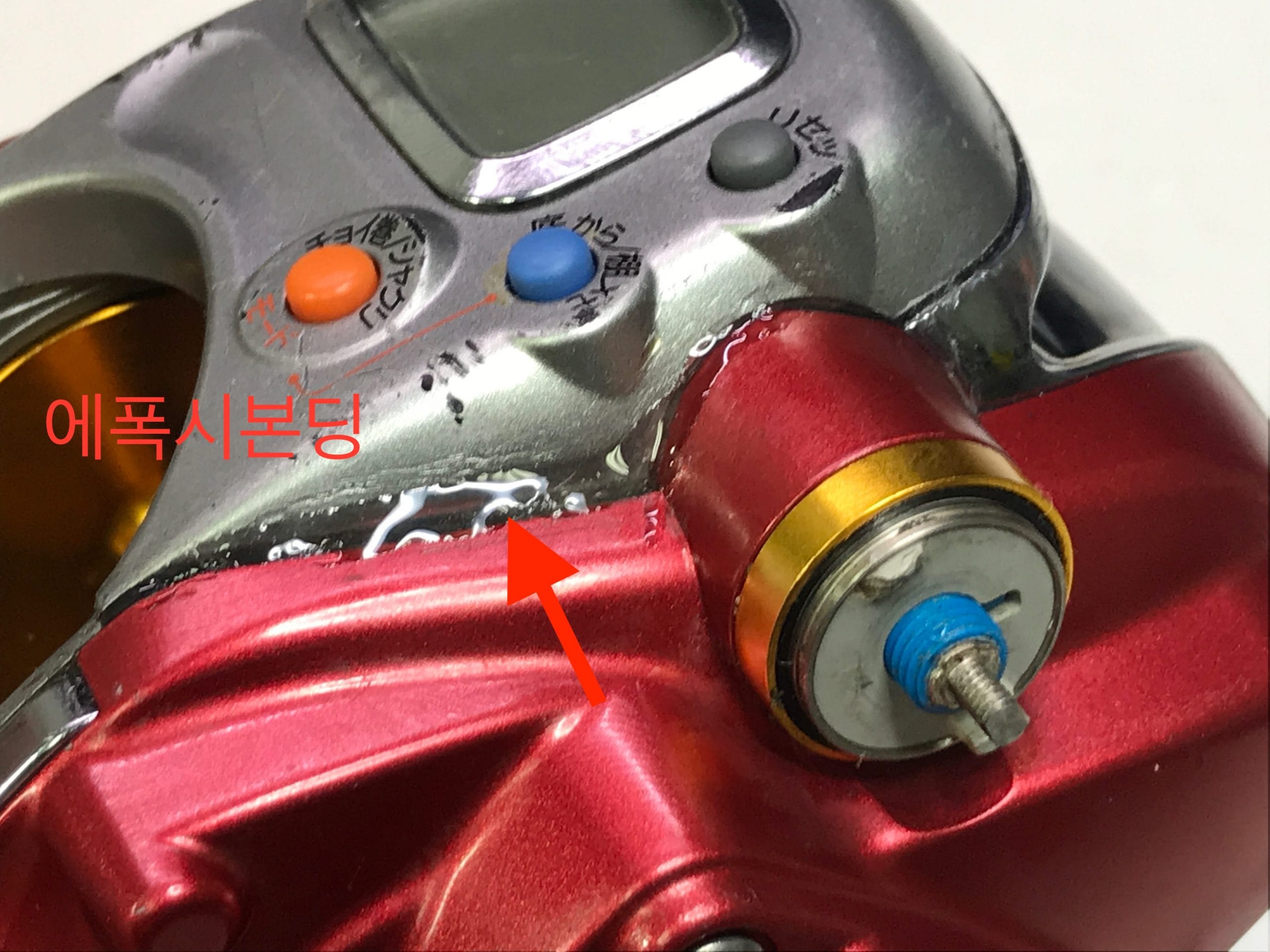

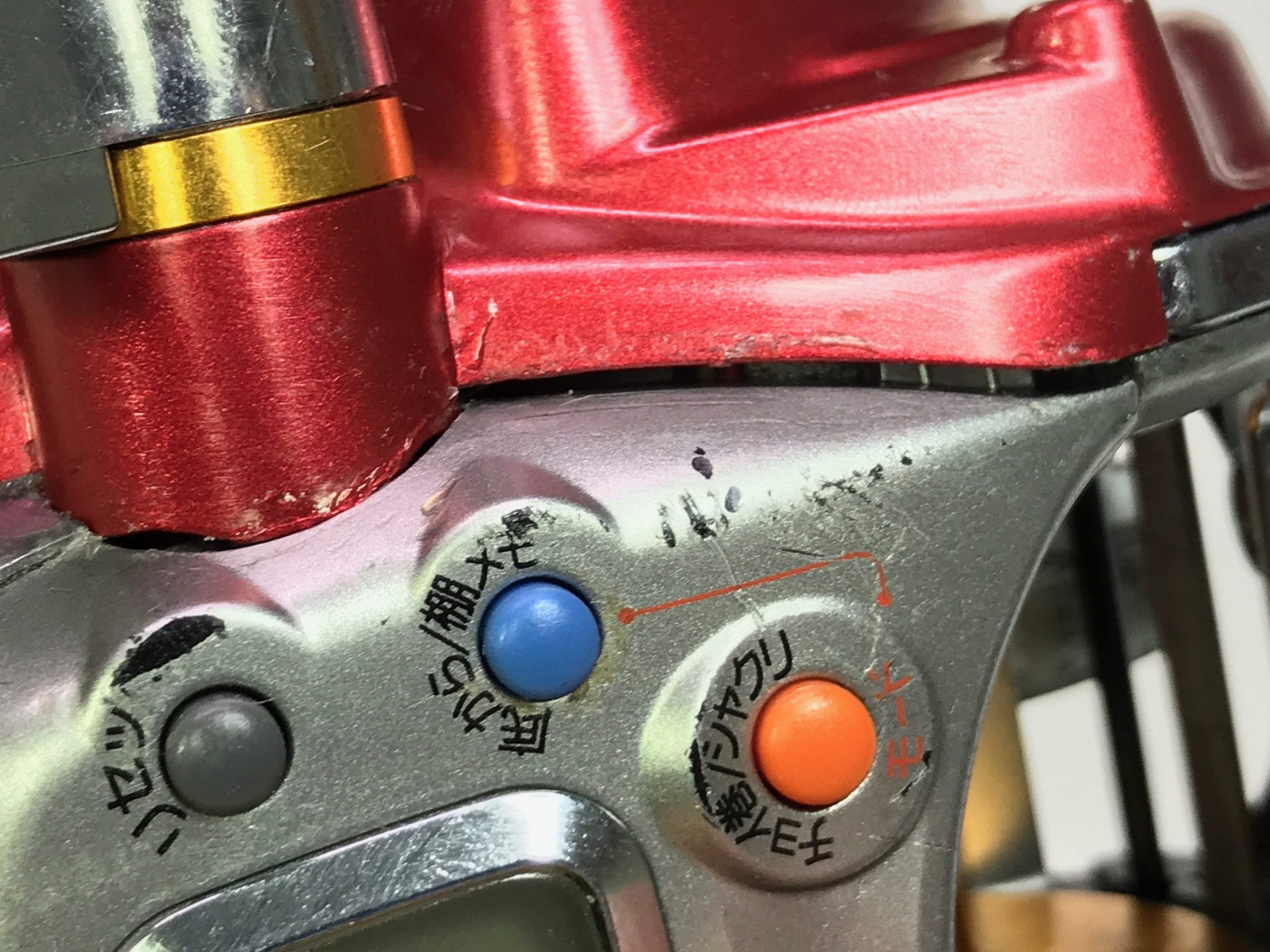

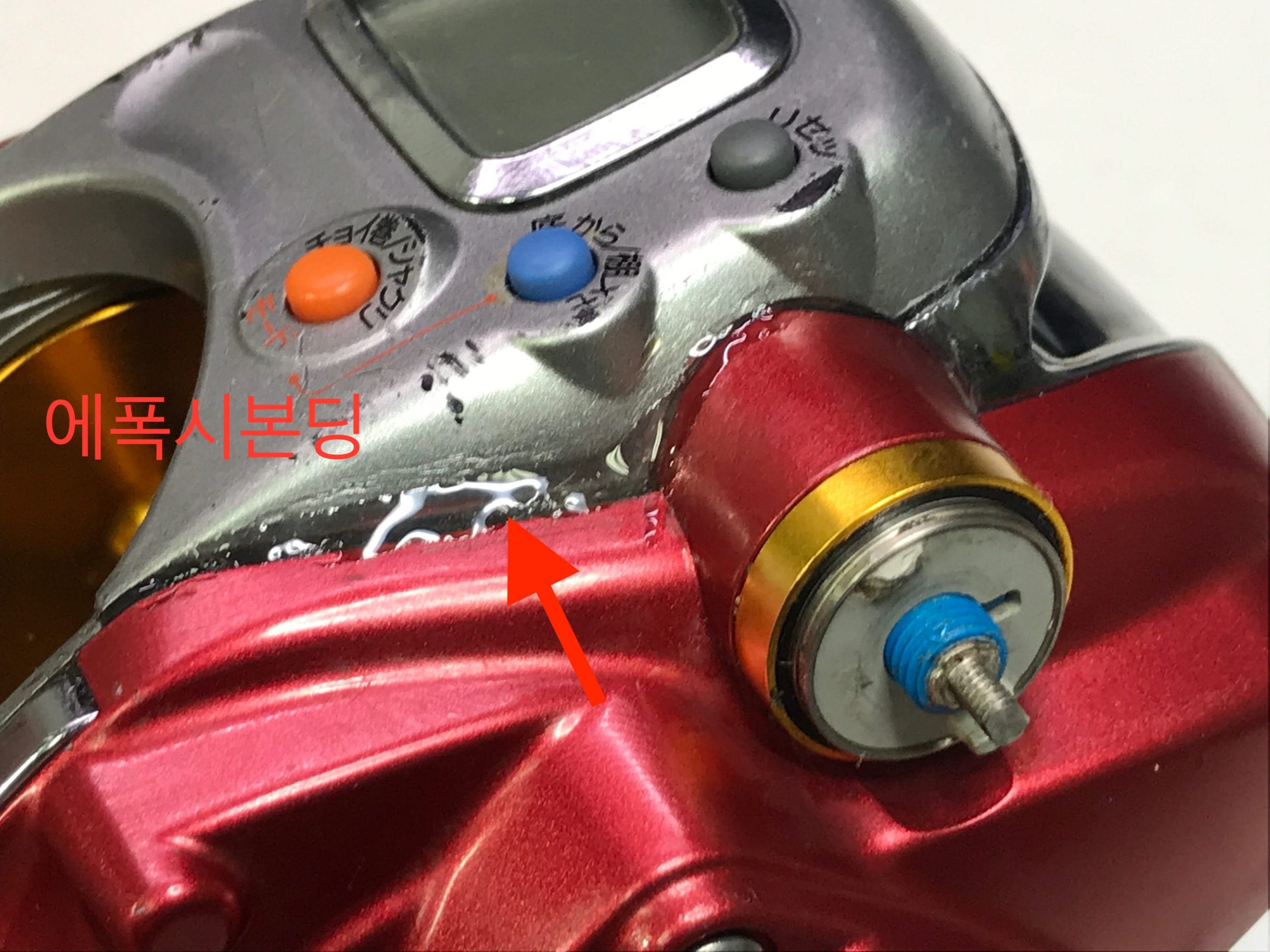

커버조립해보니 커버가 뜰뜸이 있습니다.

그래서 입고할때 본딩을 한듯 보이구요~

저도 에폭시로  쭉~ 본딩해 드립니다.

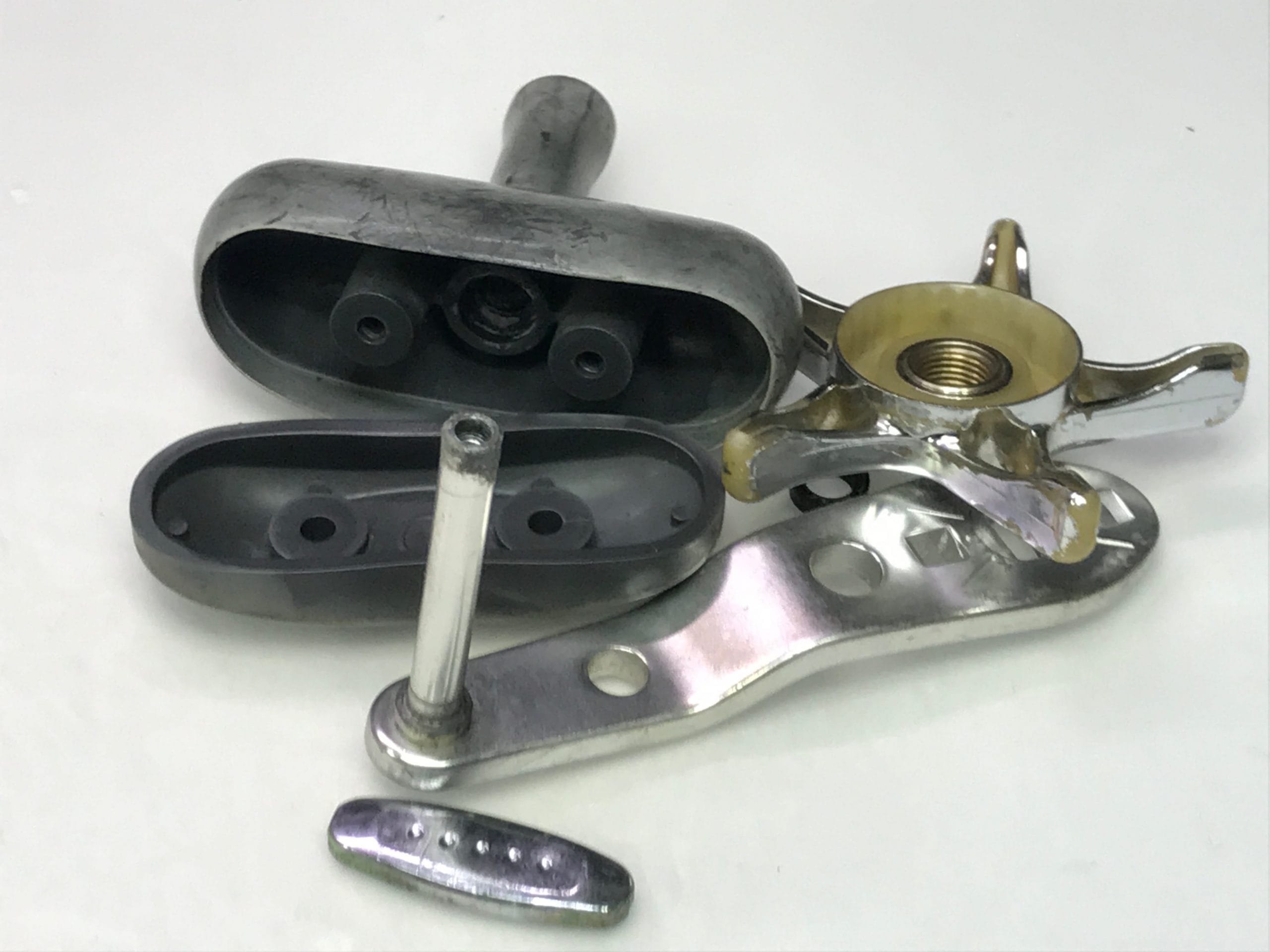

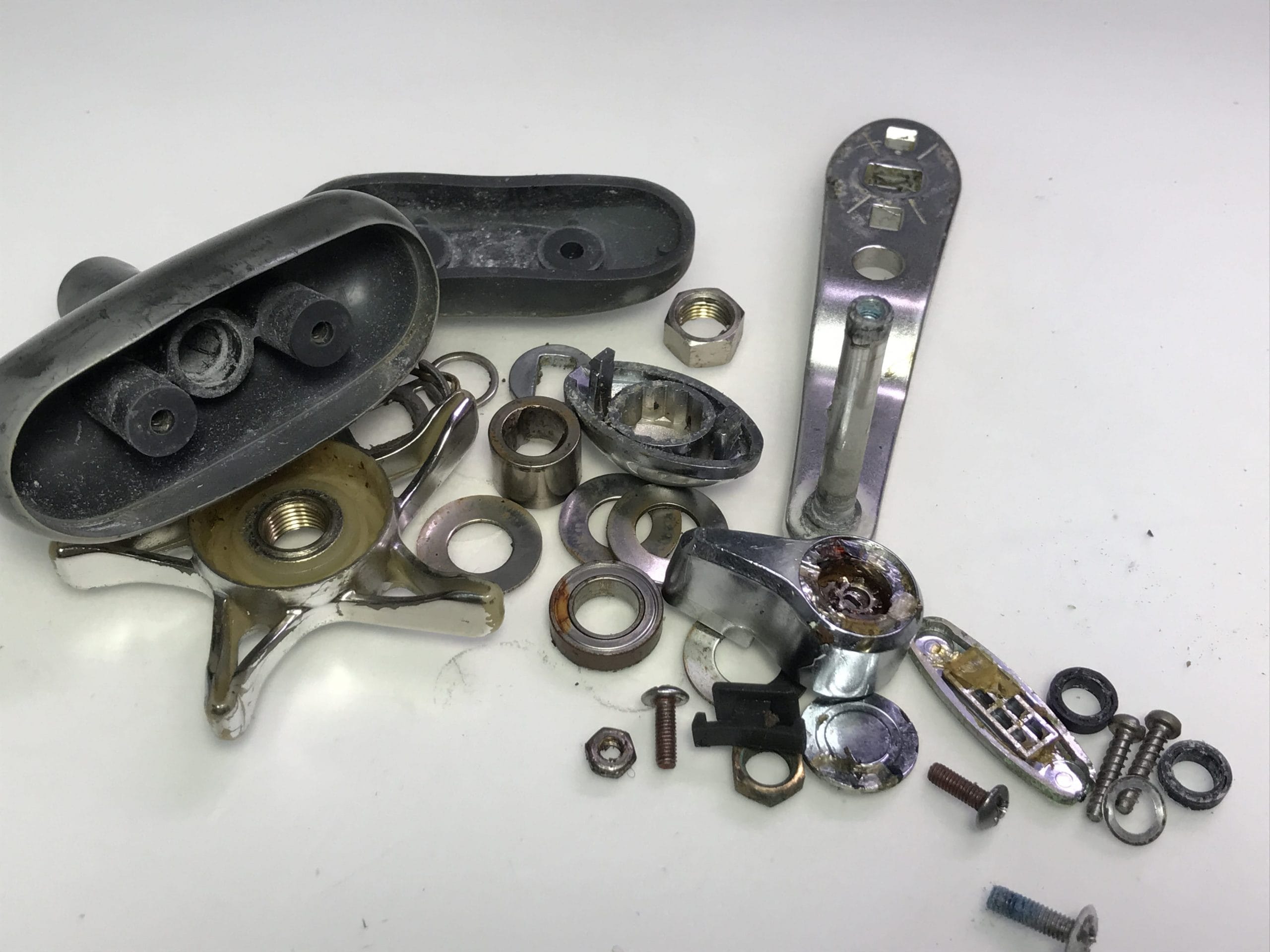

핸들도 오버홀세척 후 조립 합니다.

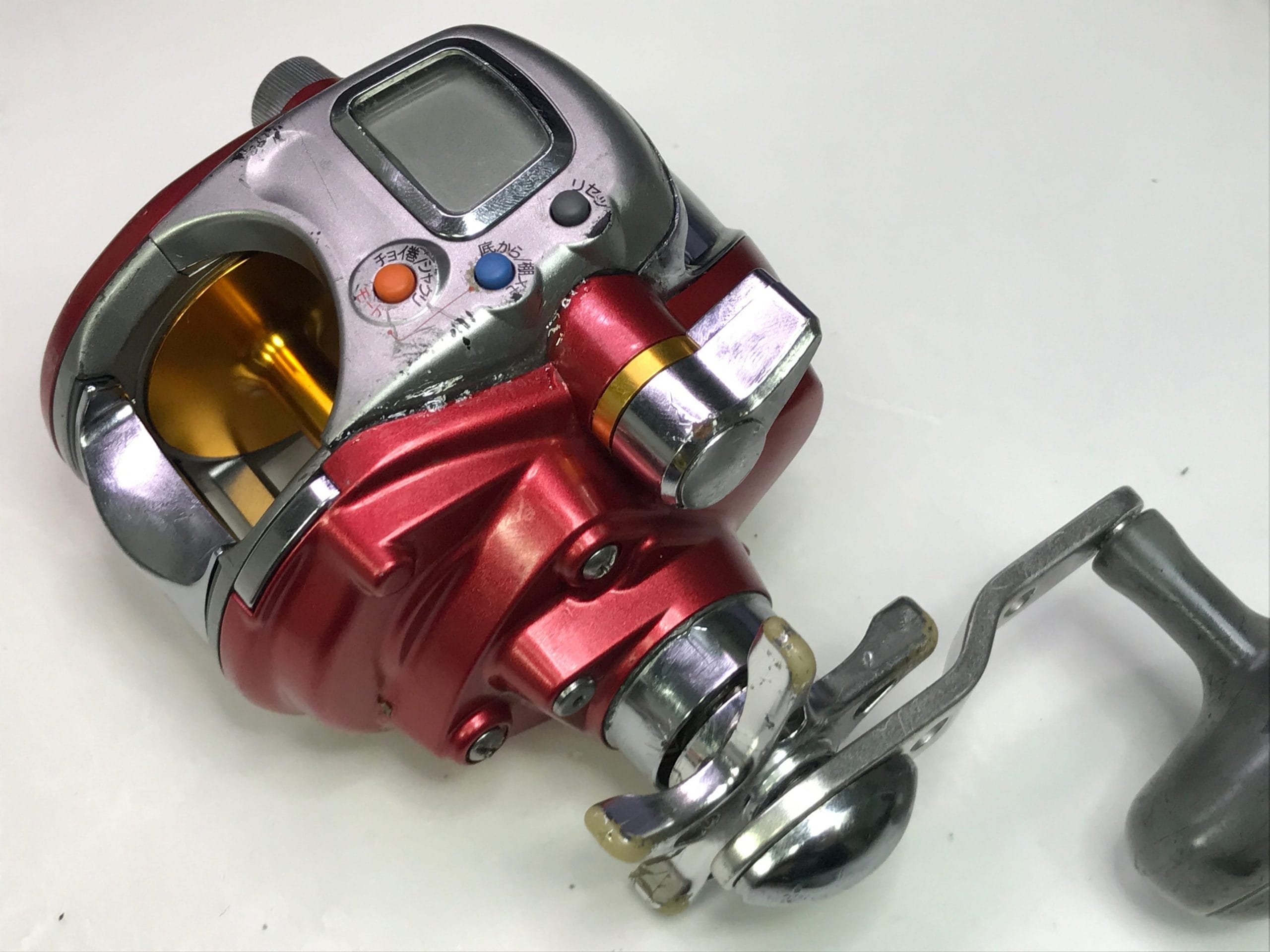

다이와 시보그 SEABORG 300FB

,전동릴세척,전동릴수리,레벨와인더수리,베어링교체,본딩,연마,교정 완료합니다.

인천송도 릴수리 하는 라이브피싱 입니다.

릴수리 후 동영상 첨부 합니다



, , , , , , , ,
