다이와 세오리THEORY 2510PE-H

입고시 소음있으며 사용감 있어 보입니다.

스풀먼저 분해 합니다.

내부에 흰색 부싱 1개 보입니다.

핸들도 분해 합니다.

이곳도 검정색 부싱 2개 입니다.

샤프트축과 로터와 연결부품들 분해 완료 합니다.

샤프트축에도 흰색 부싱 1개 있구요~

로터와 연결부분은 베어링들어가 있습니다.

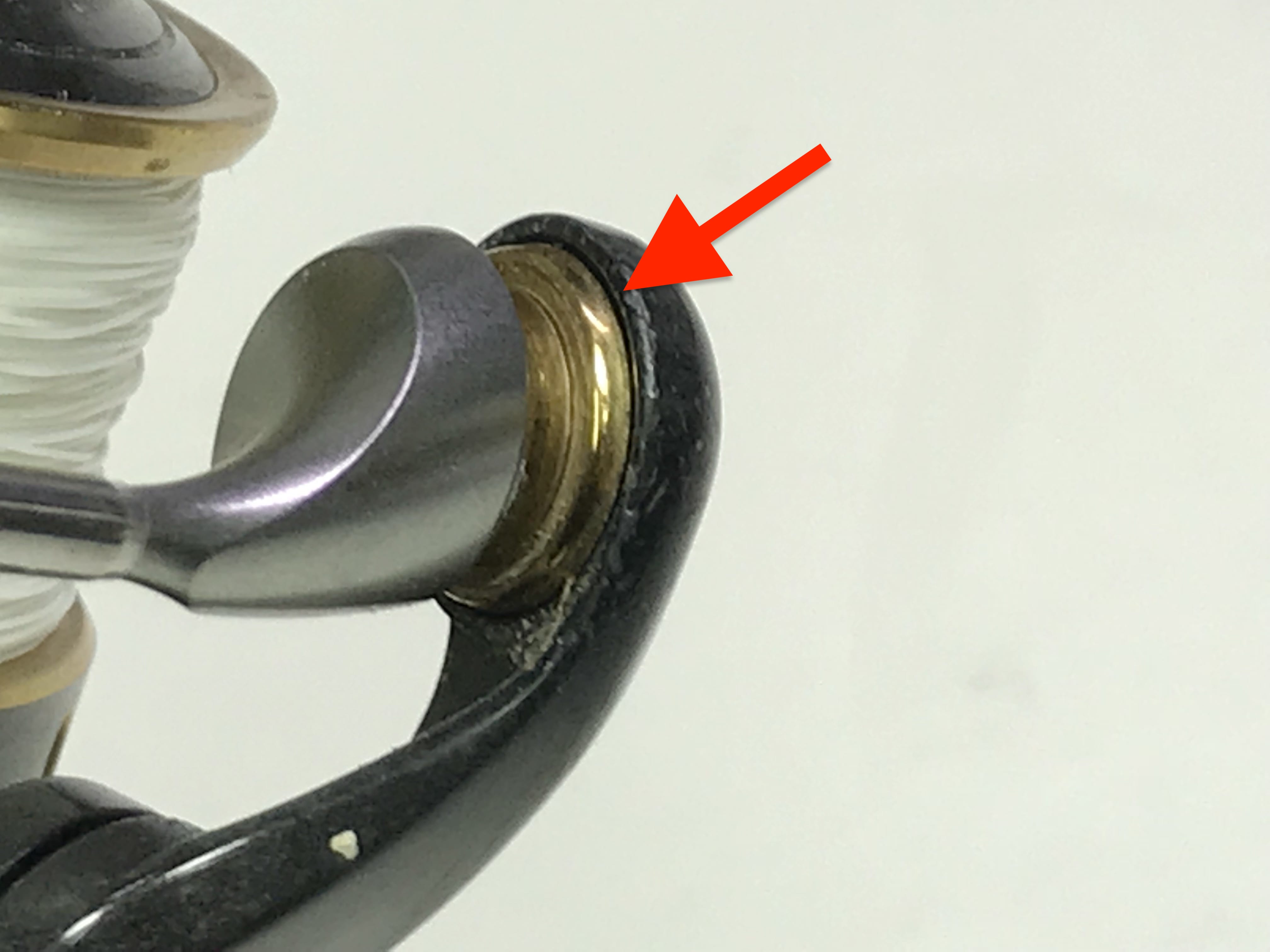

라인롤러 분해하려고 보니 분해 흔적이 보입니다.

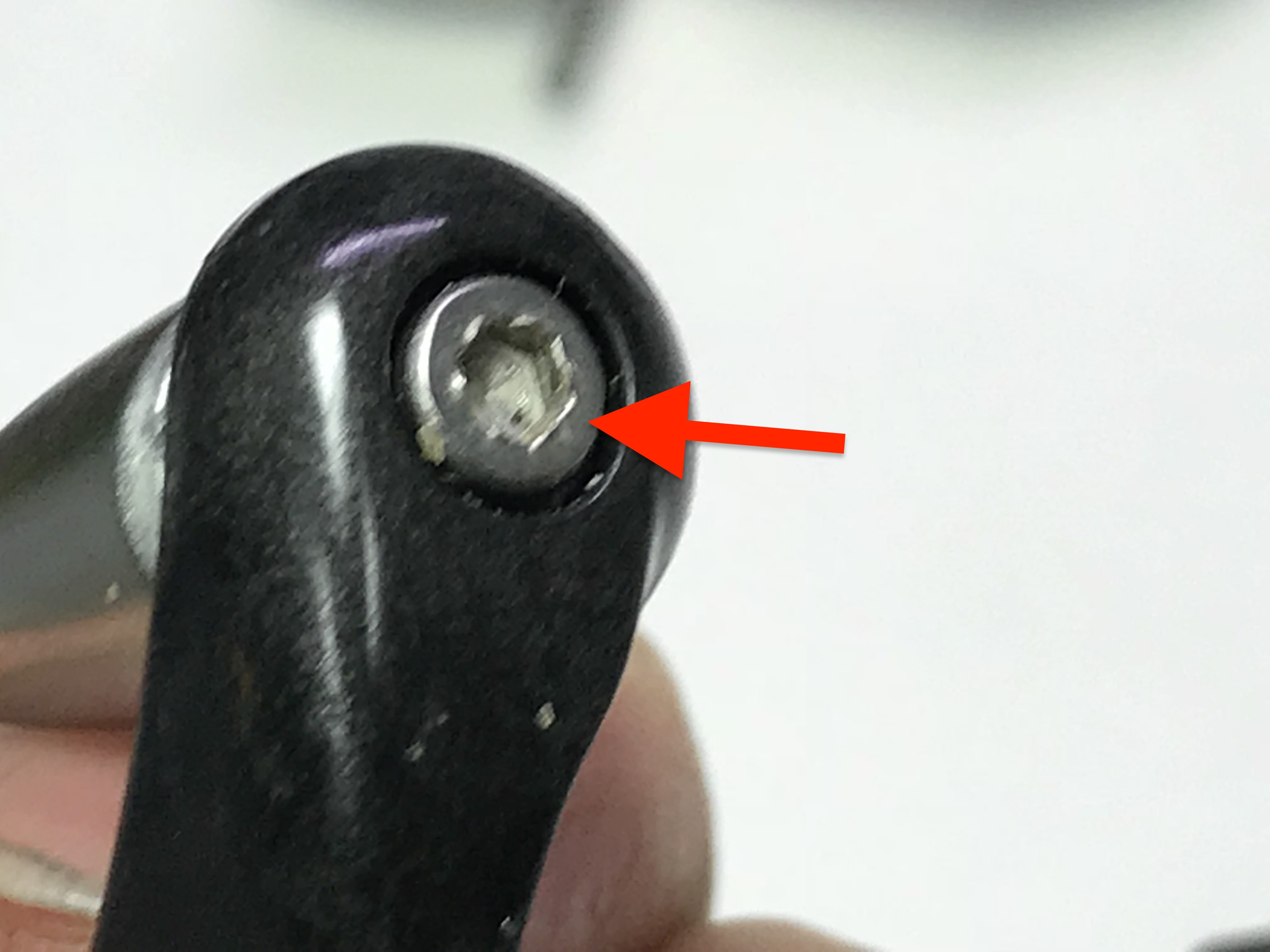

볼트 분해 하실려다 못한 듯 합니다.

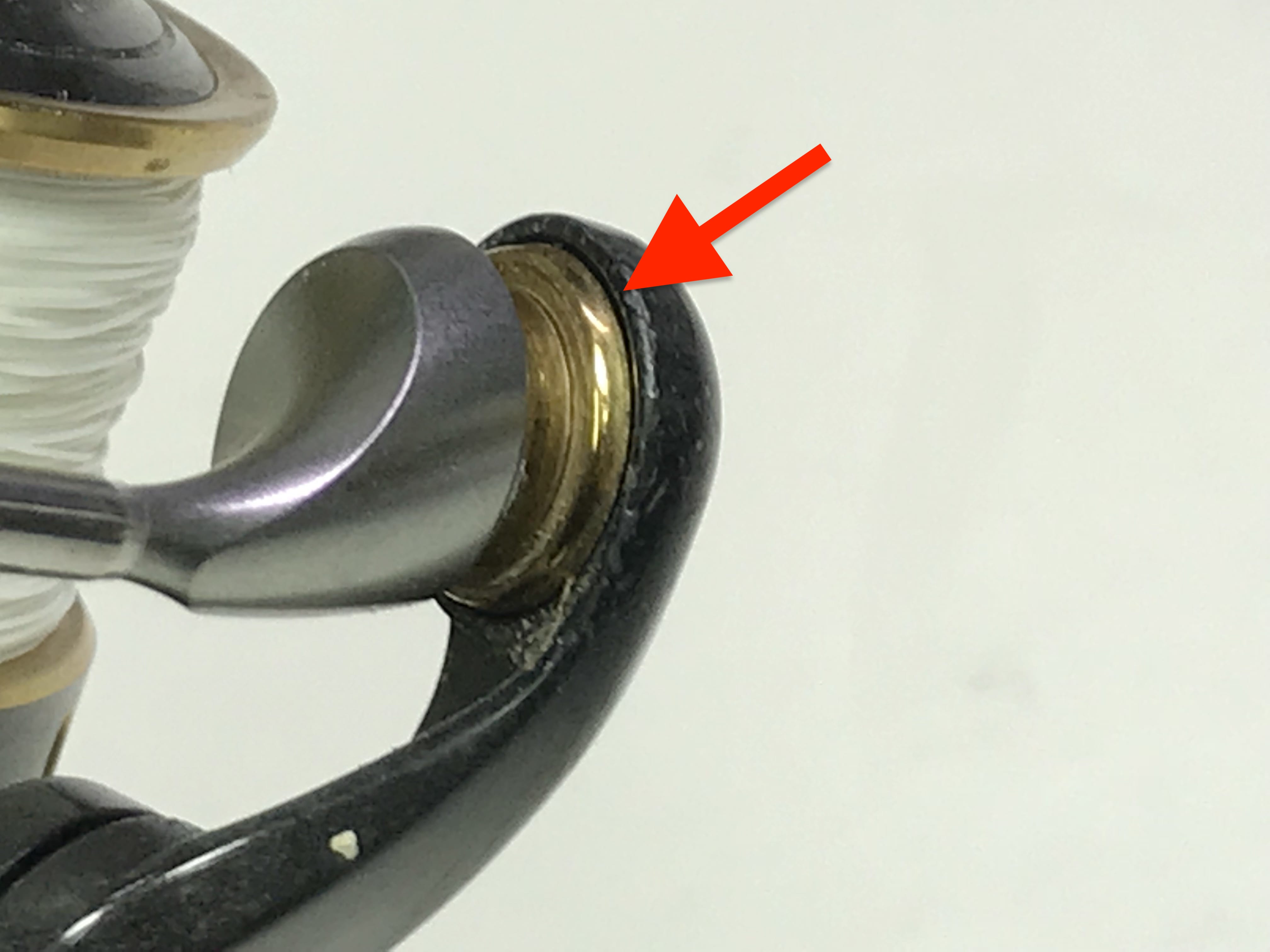

라인롤러 완전 고착 입니다.

라인롤러의 내부 부속들 꺼내다 보니 베어링전부 부셔지고 …..;;;

라인롤러부속 찌져지네요…..;;

베어링부셔저서 꺼내는 경우는 있지만 부속이 사진처럼 찌져지는 경우는 처음 입니다..;;;;; 황당 하네요.

고객분과 통화 후 다이와에 부품 주문 합니다.

로터부속들도 분해 완료 하구요~

다이와 세오리 이제품은 아래의 사진의 부분을 몸체에 각인이 아닌

필림 같은 걸로 밴딩처리 했습니다.

그래서 사진처럼 많이 떨어집니다.

내부 분해 시작합니다.

드라이브기어 피니언기어 분해 하구요~

내부 부속들 전부 꺼냅니다.

세오리 전부 분해 완료 합니다.

릴세척 완료 후 사진들 보입니다.

아래의 사진처럼 릴세척 후 본딩처리 해드립니다.

내부 부속들 상태 좋습니다.

드라이브기어도 깔끔 하구요~

피니언기어도 상처 보이지 않습니다.

구리스 충전 하면서 조립 합니다.

베어링들도 전부 확인 합니다.

내부 조립 완료 합니다.

메가쉴드 오일이 충분하지 않아서 충전 합니다.

릴수리 하면서 어느정도 손실되며 사용중에도 손실이 있습니다.

넉넉하게 충전을 해놔야 사용하다 다시 입고하는 일이 없습니다.

주문한 라인롤러 부속 입고 합니다.

베일과 부속 보입니다.

정상적으로 조립 한후 잘 돌아가는지 확인 합니다.

라인롤러와 베일 로터 전부 조립 완료 합니다.

몸체와 결합합니다.

완료 후 릴링확인 과 베일 정상 작동 하는지 확인 합니다.

이런…. 베일이 잘 넘어가지 않습니다.

베일작동 하는 부분 다시 분해 해서 자세하게 작동 일일이 확인 합니다….;;;

아래의 사진의 부분 마모 보입니다…..

마모로 인해서 탁~하고 쎄개 처주질 못하네요;;; 교체 대상입니다.

주인분과 다시 통화 합니다. 일단은 그냥 사용하시겠다고 하셔서 다시 조립 합니다.

스풀드랙 내부도 전부 세척 완료 합니다.

흰색부싱 조립 합니다.

핸들도 오버홀 완료 했으며 부싱과 함께 조립 합니다.

다이와 세오리THEORY 2510PE-H ,릴세척,오버홀,릴수리,라인롤러교체 완료 합니다.

인천송도 릴수리 하는 라이브피싱 입니다.

, , , , ,
