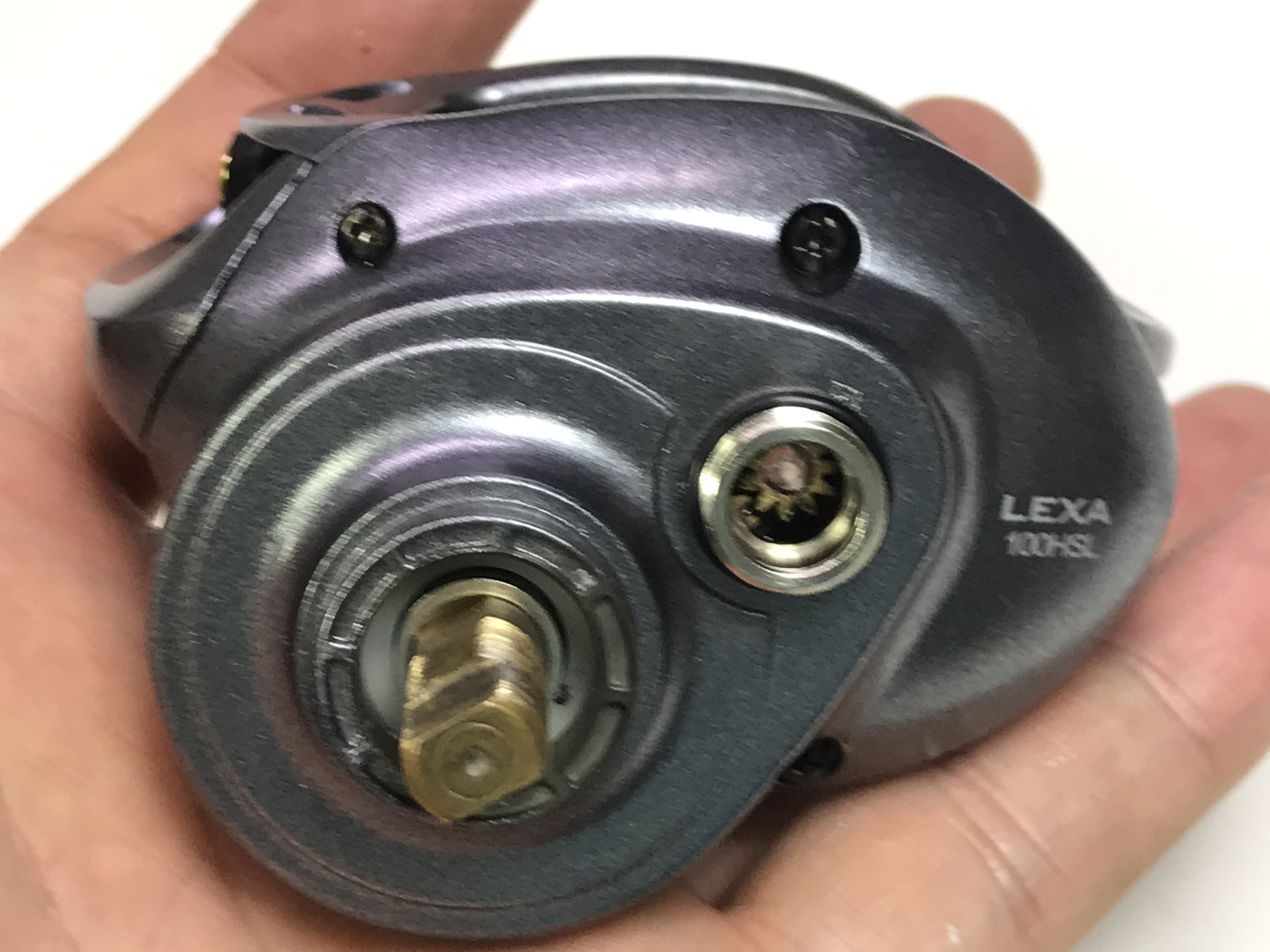

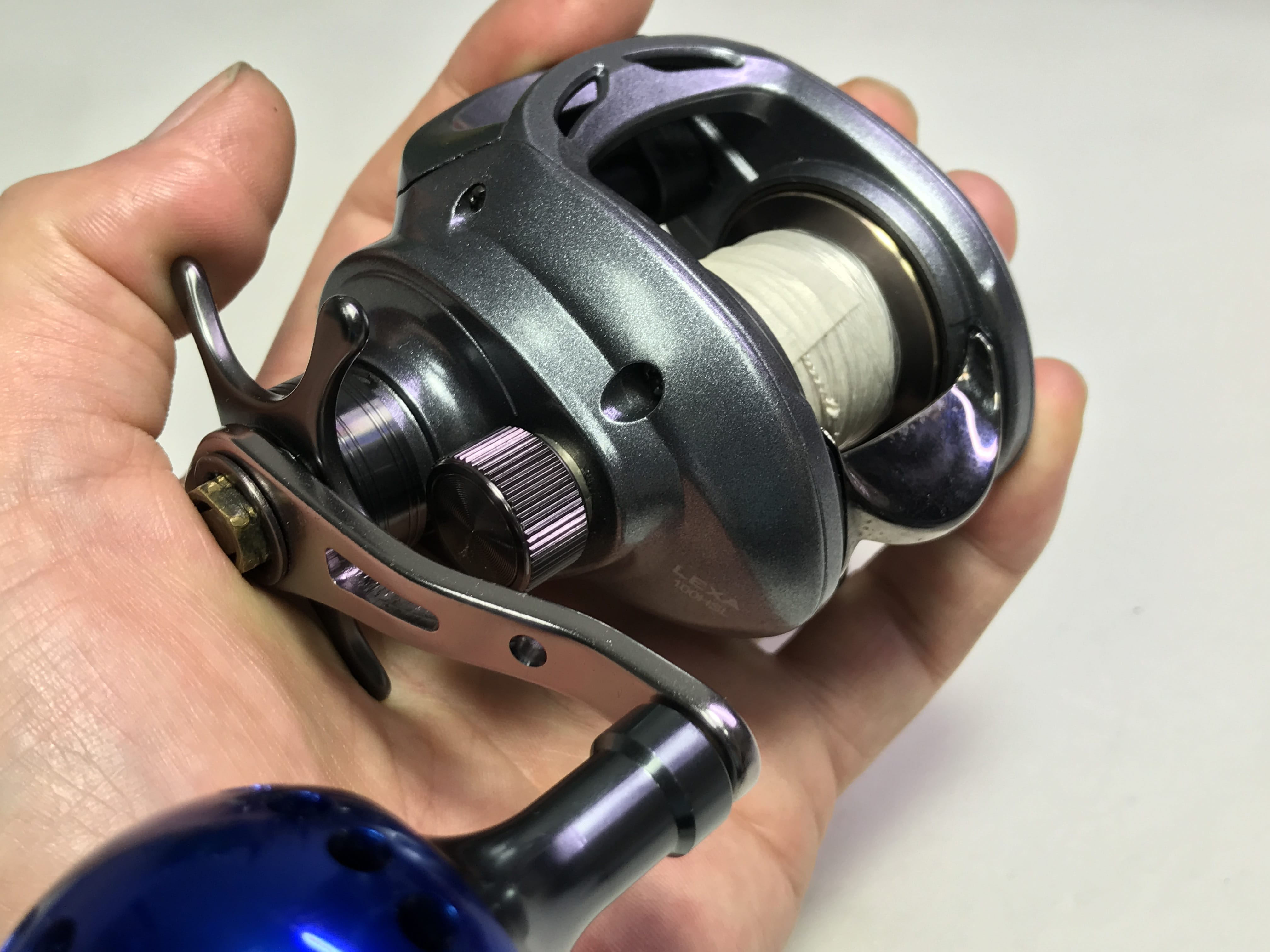

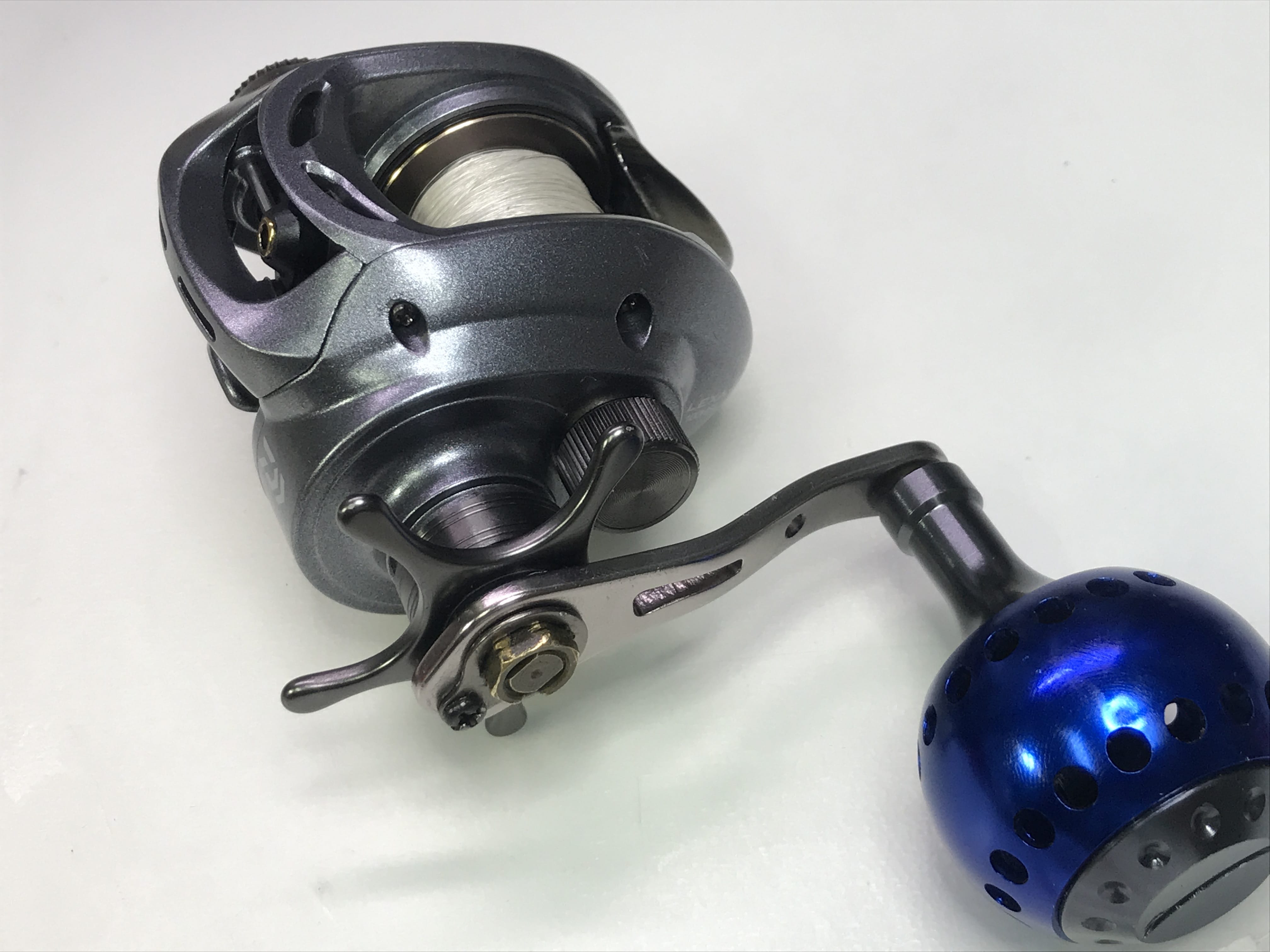

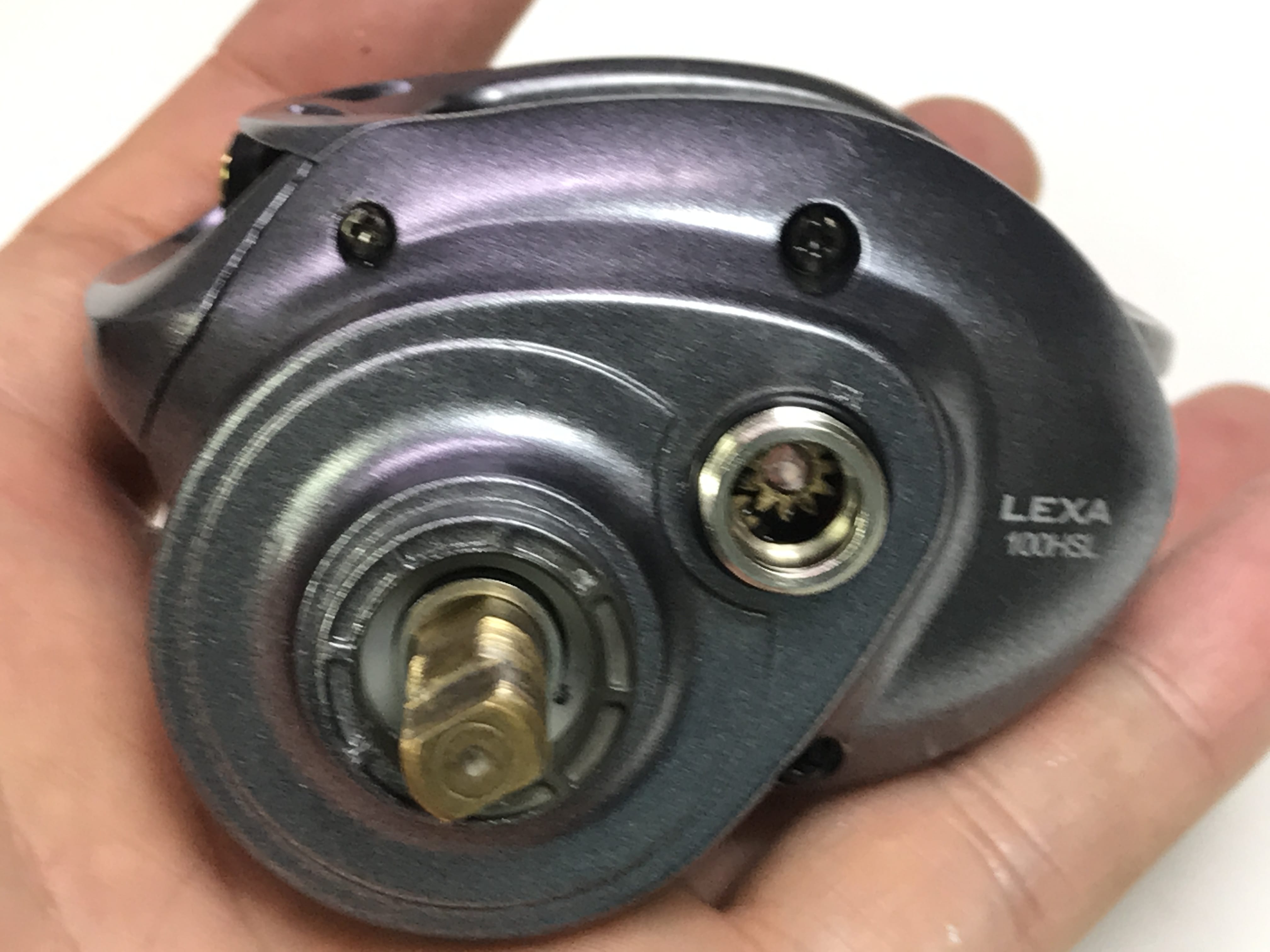

다이와 렉사LEXA 100SHL

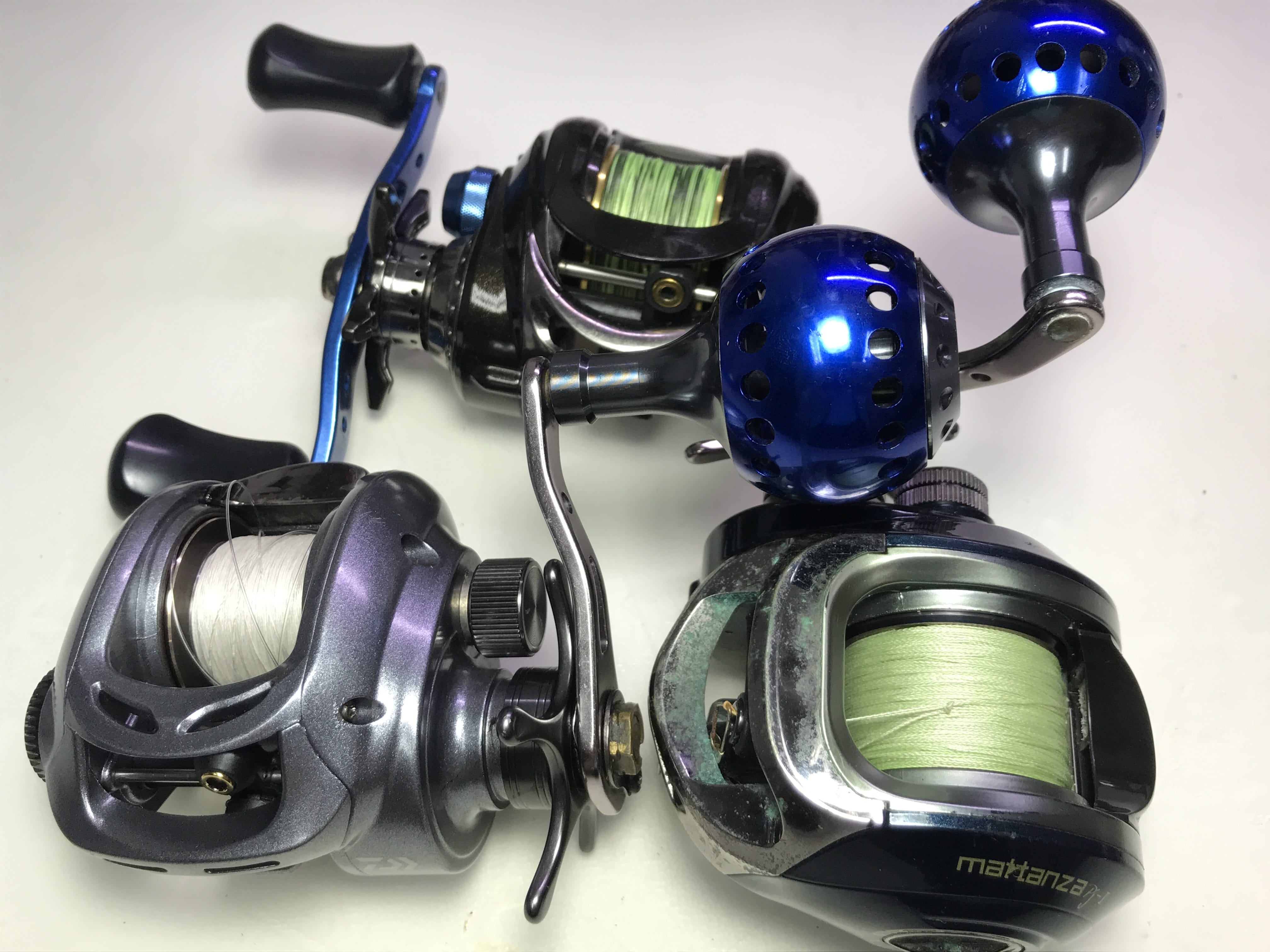

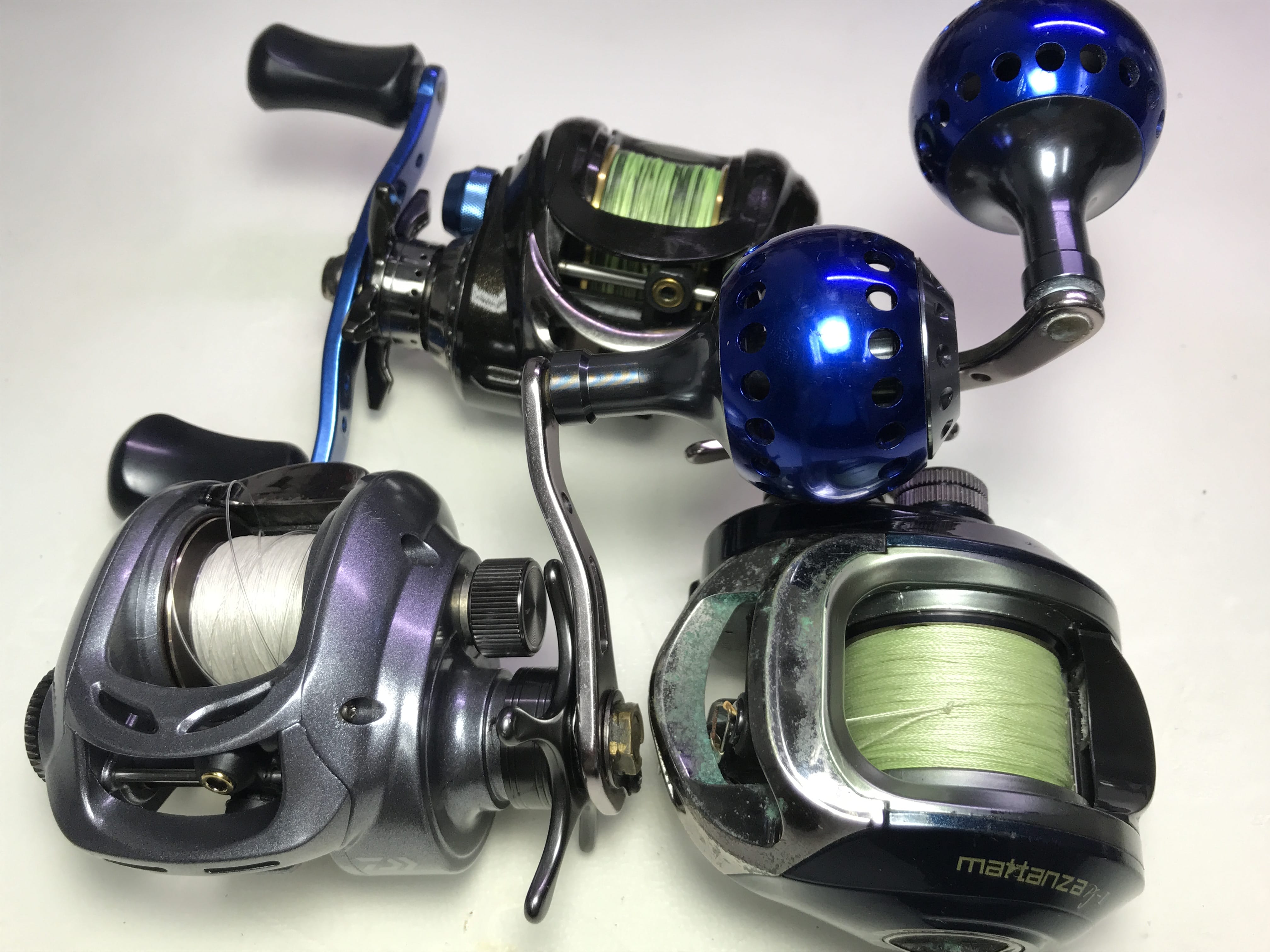

다른 제품들 같이 입고합니다.

전부 릴링시 문제가 있네요~

저렴한 릴들은 간단하게 경정비 후 수리만 해서 출고합니다.

렉사100SHL 이제품만 오버홀세척 및 점검 합니다.

분해 시작부터 이상하네요??

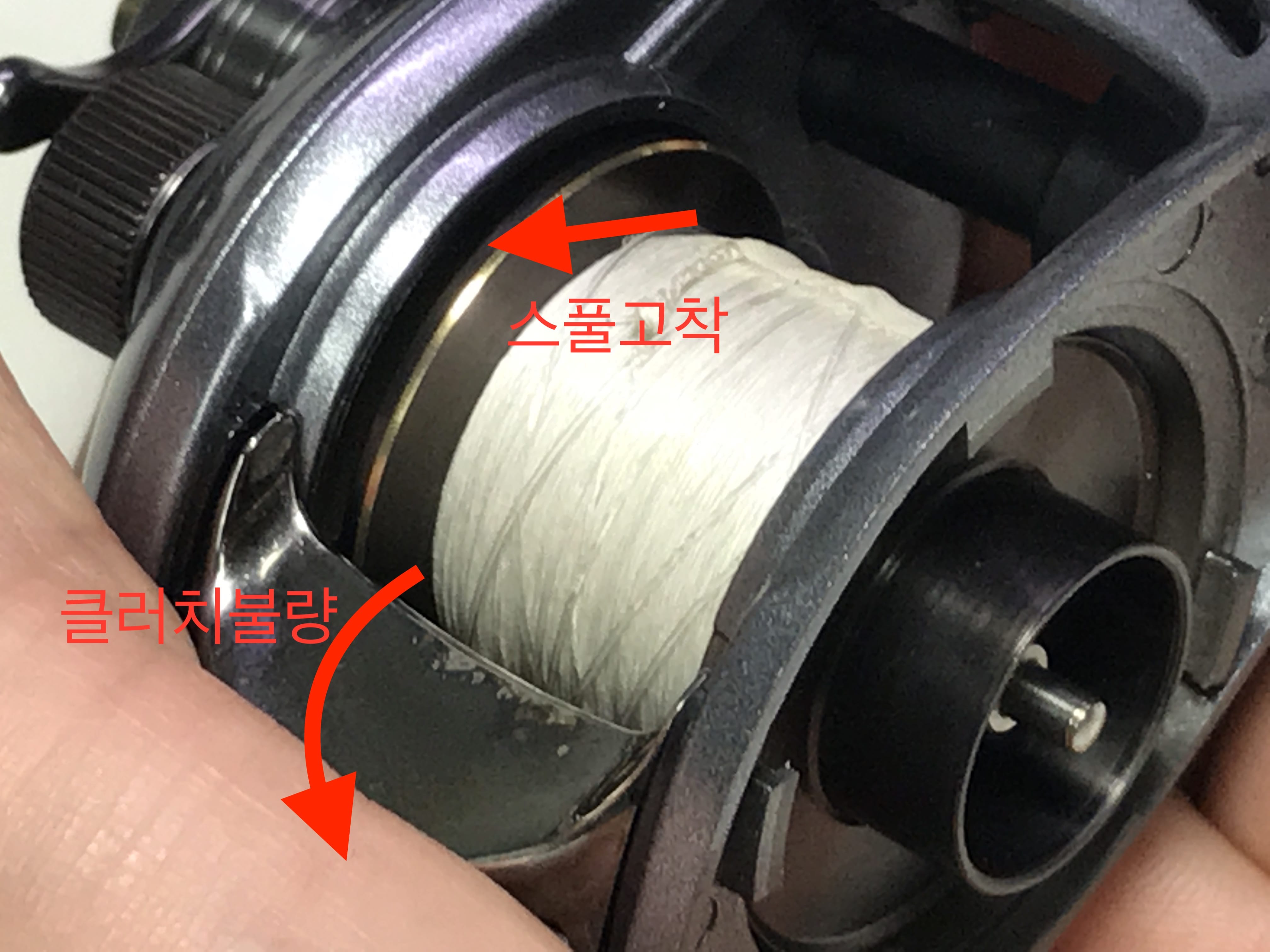

스풀은 고착으로 분해안되며 클러치도 가끔 올라지않고 ;;;;

일단 요령것 잘 분해 했습니다.

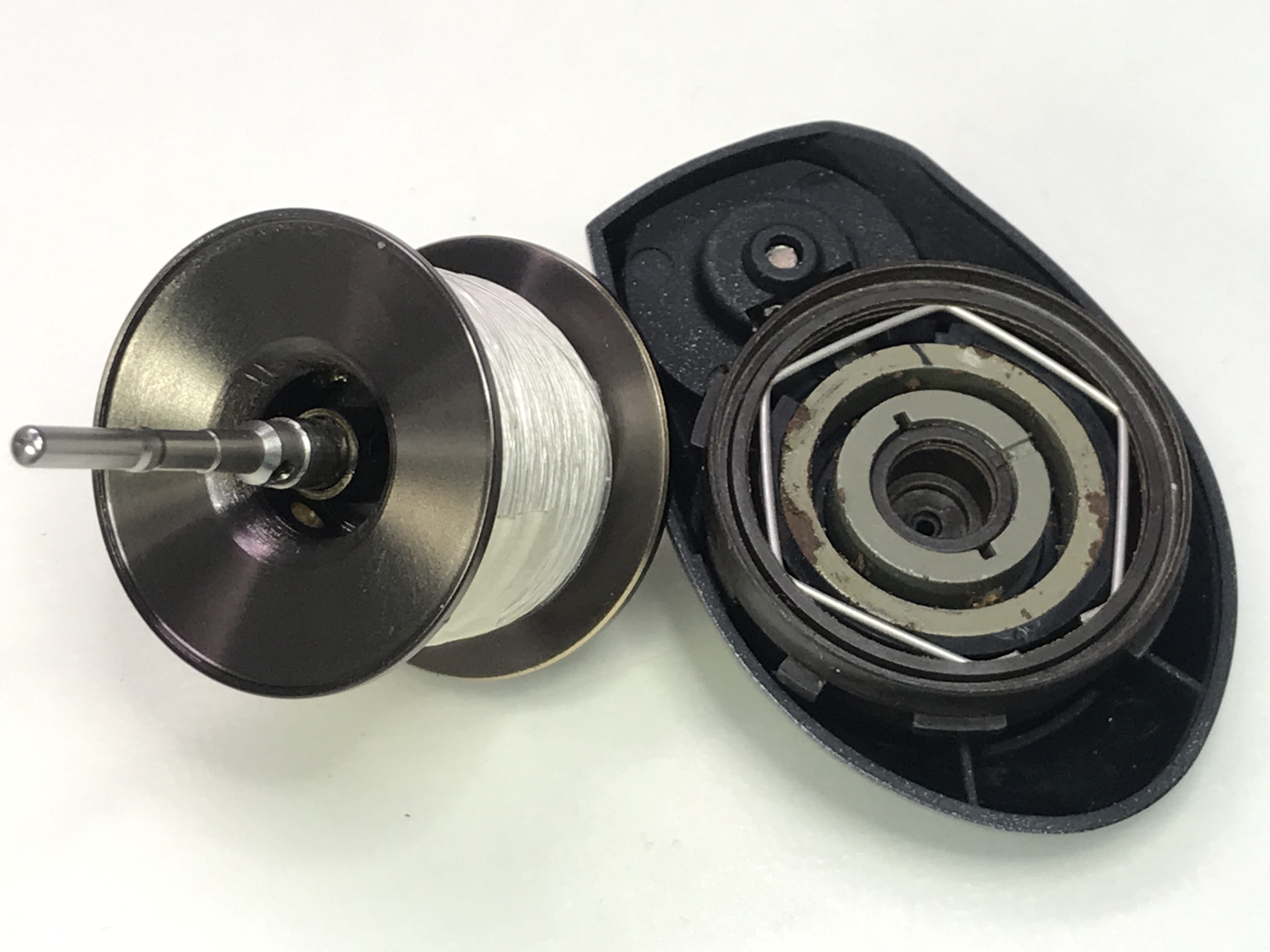

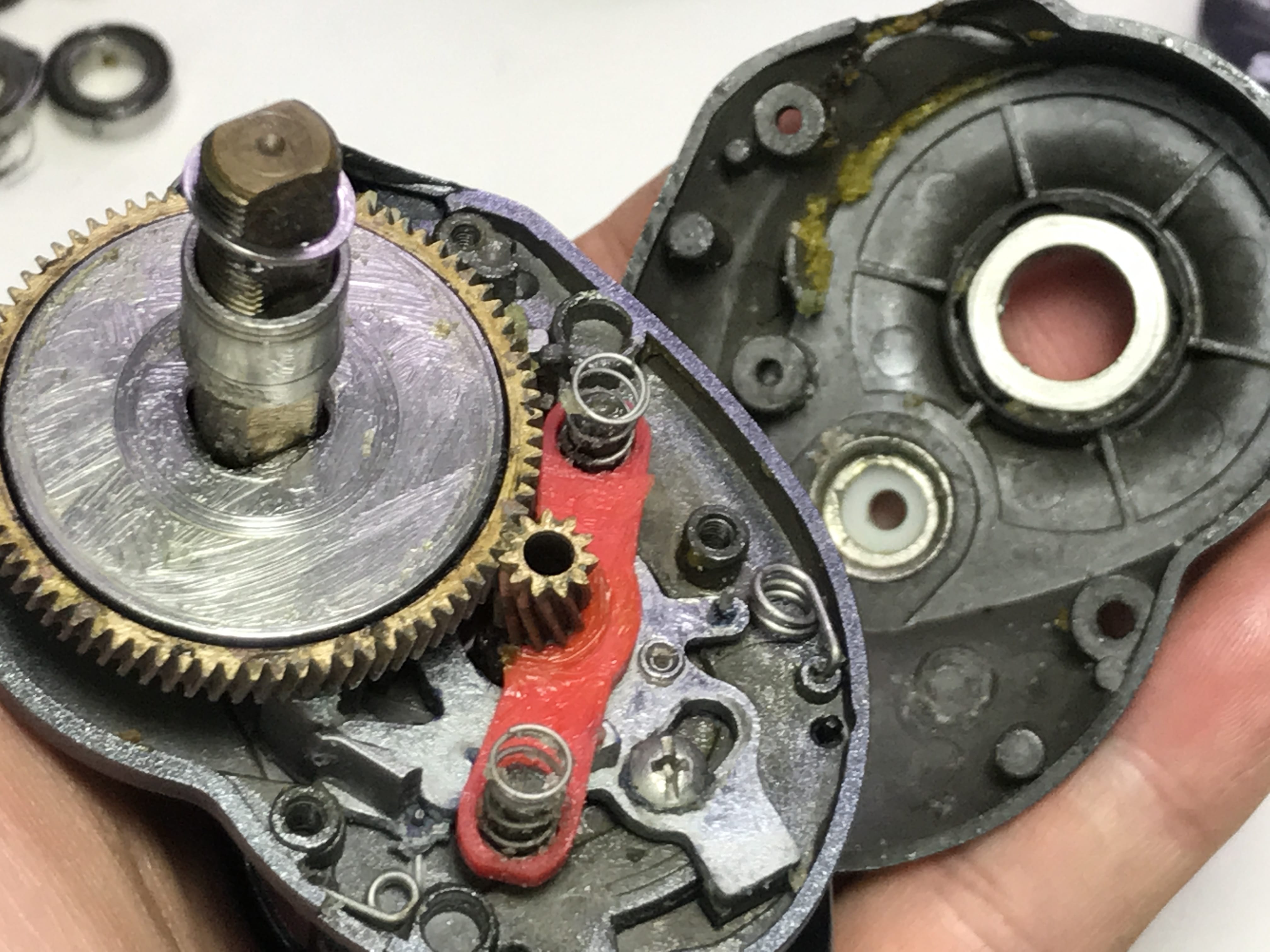

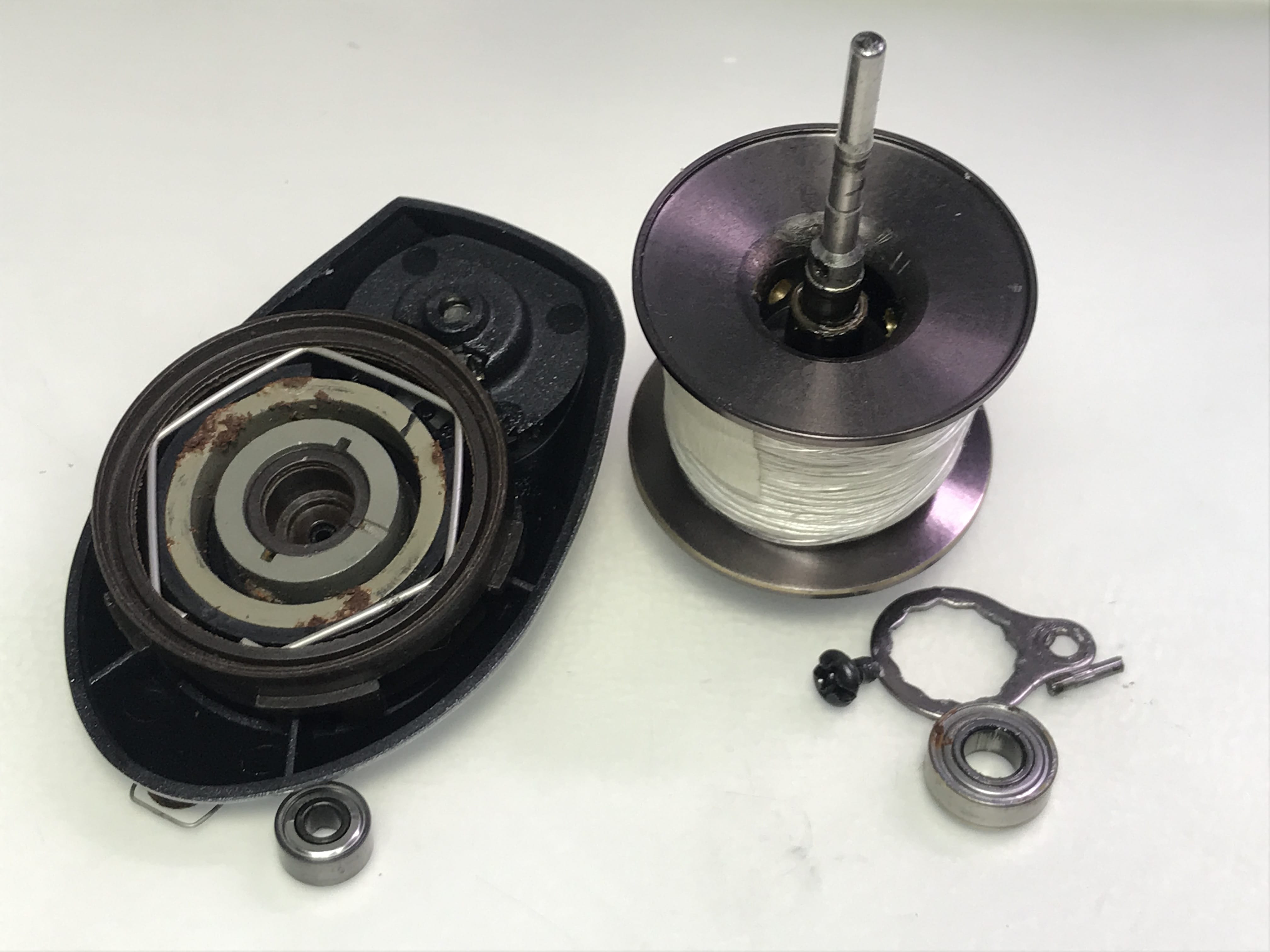

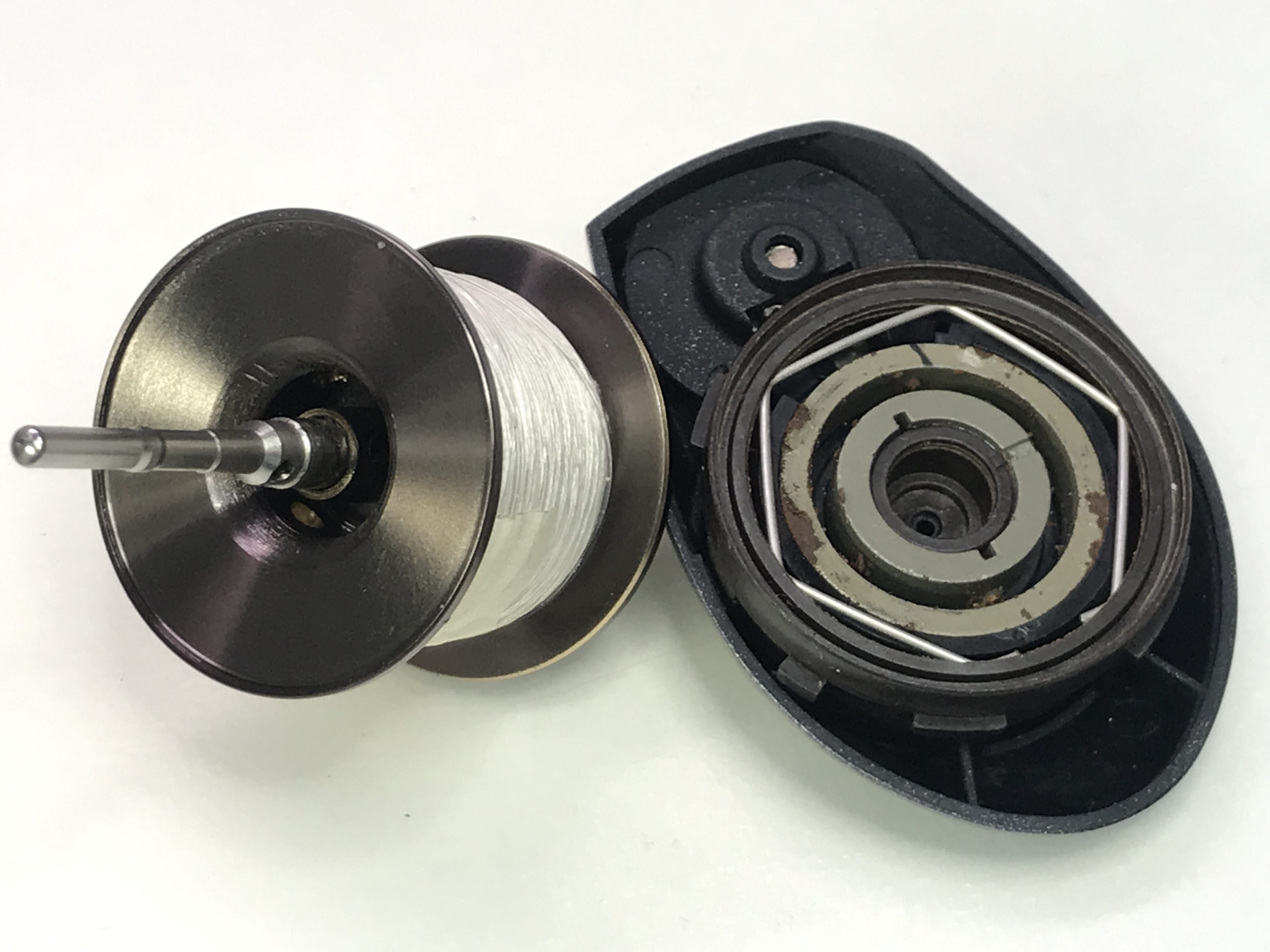

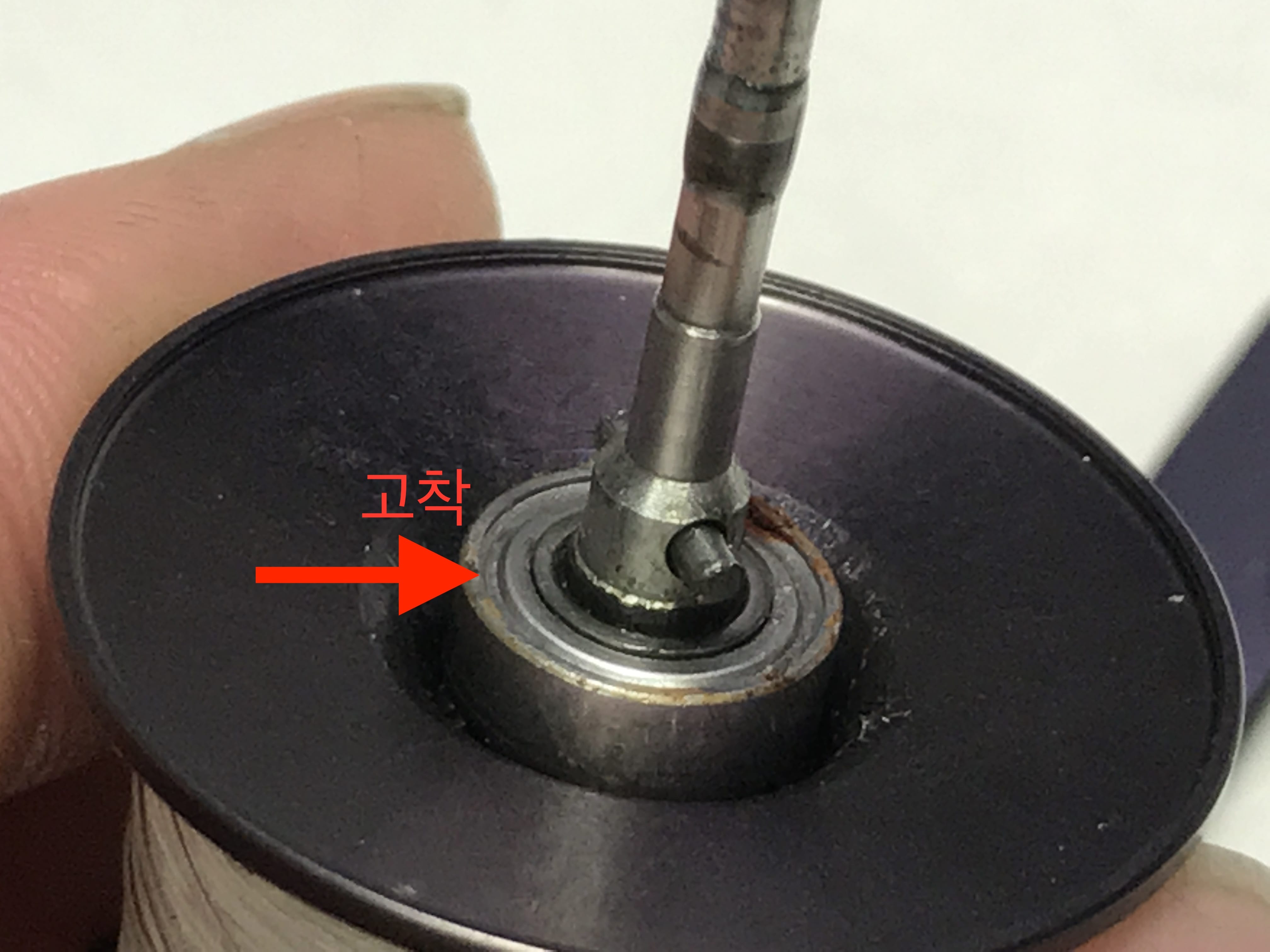

자세히 보면 스플의 베어링과피니언 기어와

완전 고착으로 분해 힘들었습니다.

이러면 가끔 ~ 기어걸어주는 부분 삮아서 기어를

통체로 교체해야하는 상황도 있습니다.

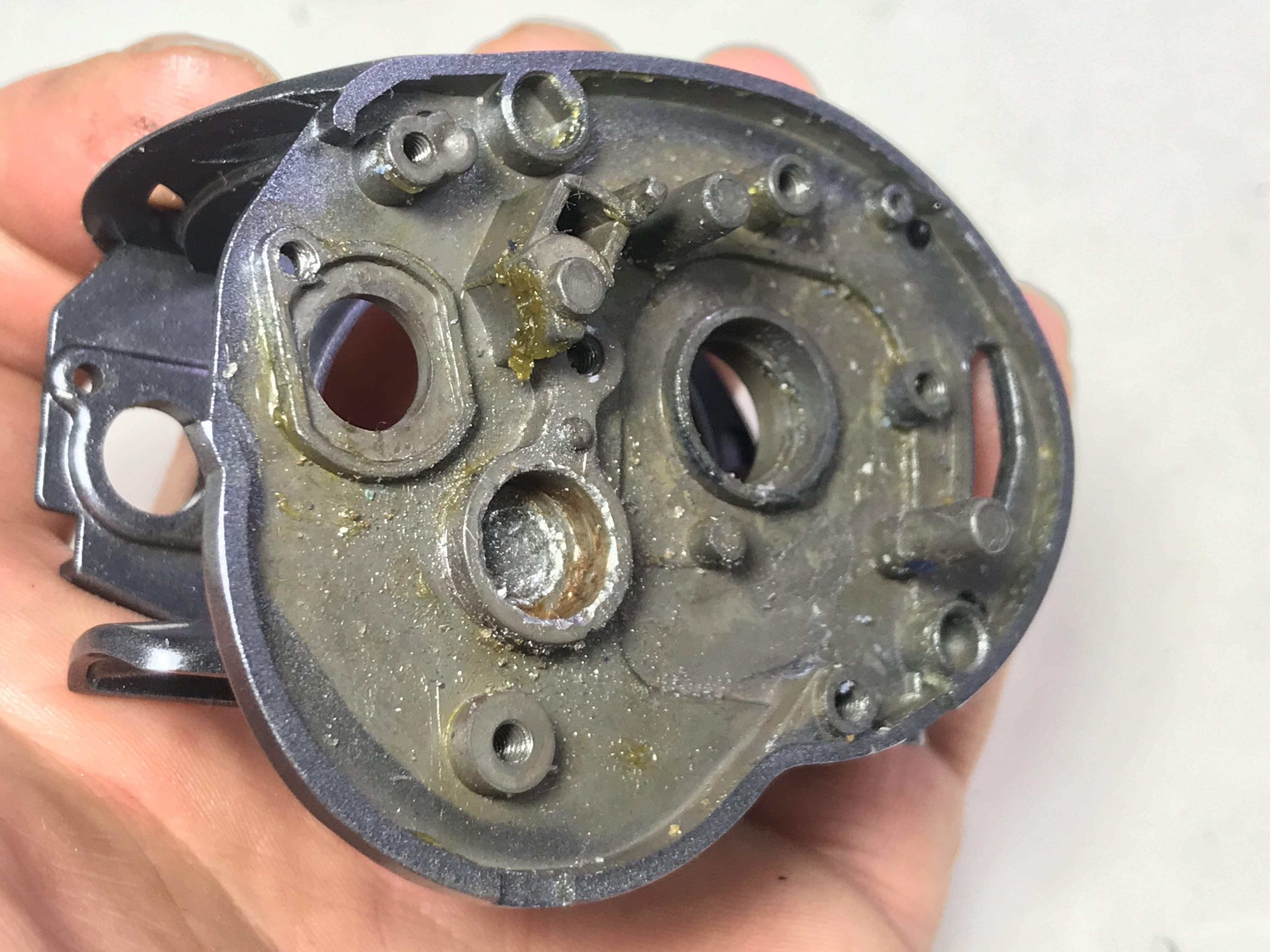

내부는 확인 합니다.

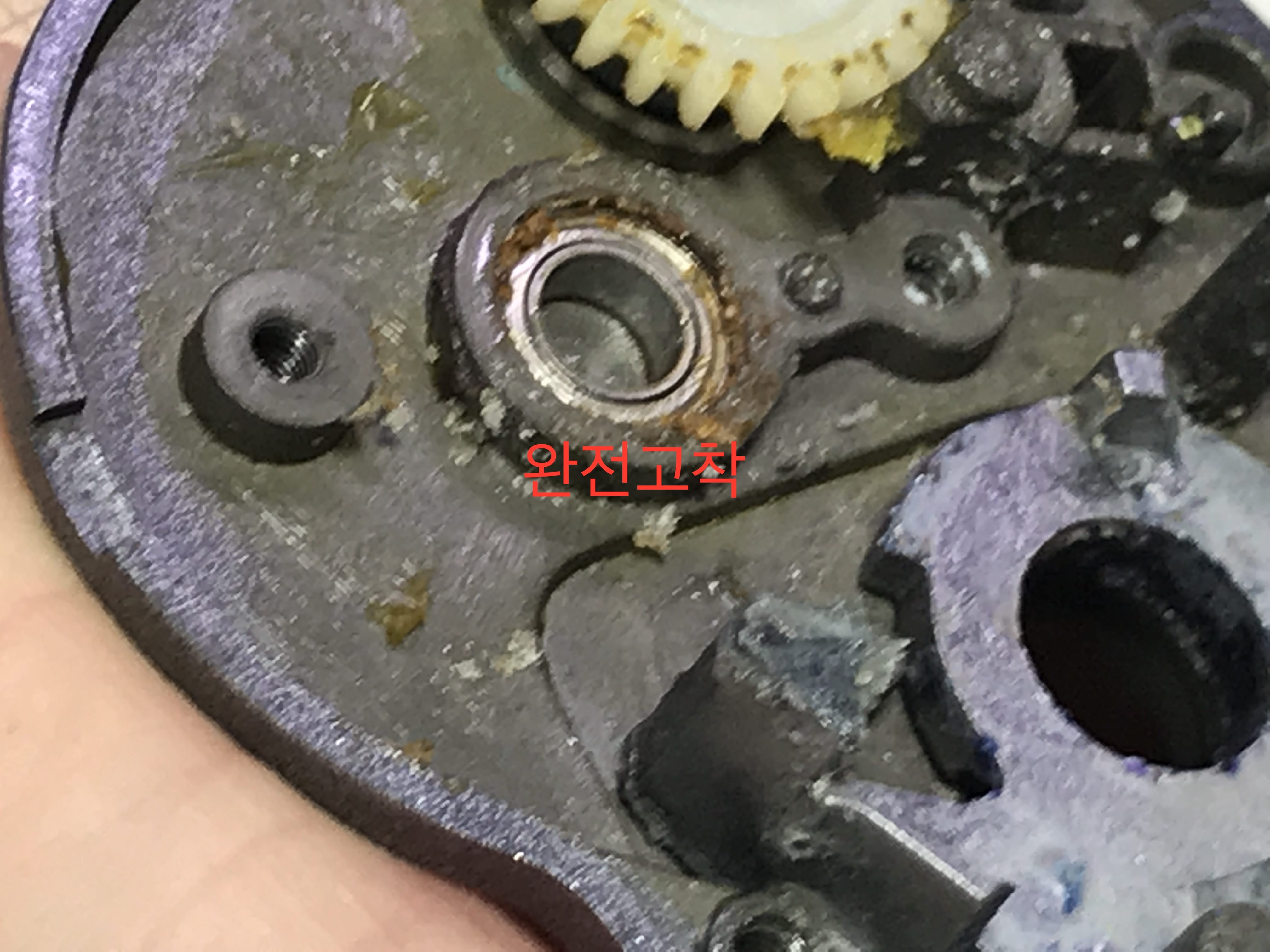

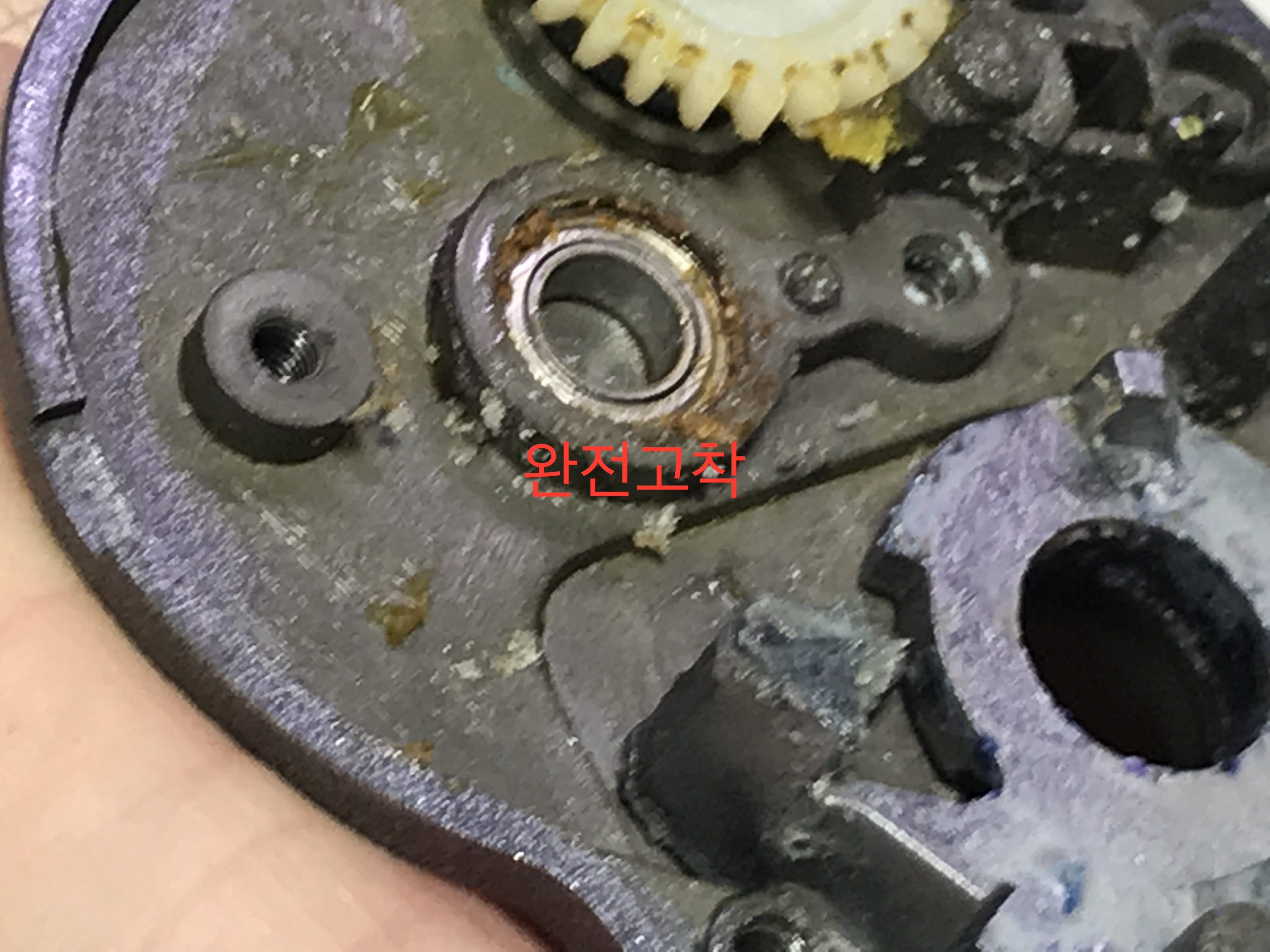

내부 분해하면서 샤프트축 아래 베어링 완전 고착

으로 절때 안빠집니다 ;;;;;

오늘또 고생이내요 ;;

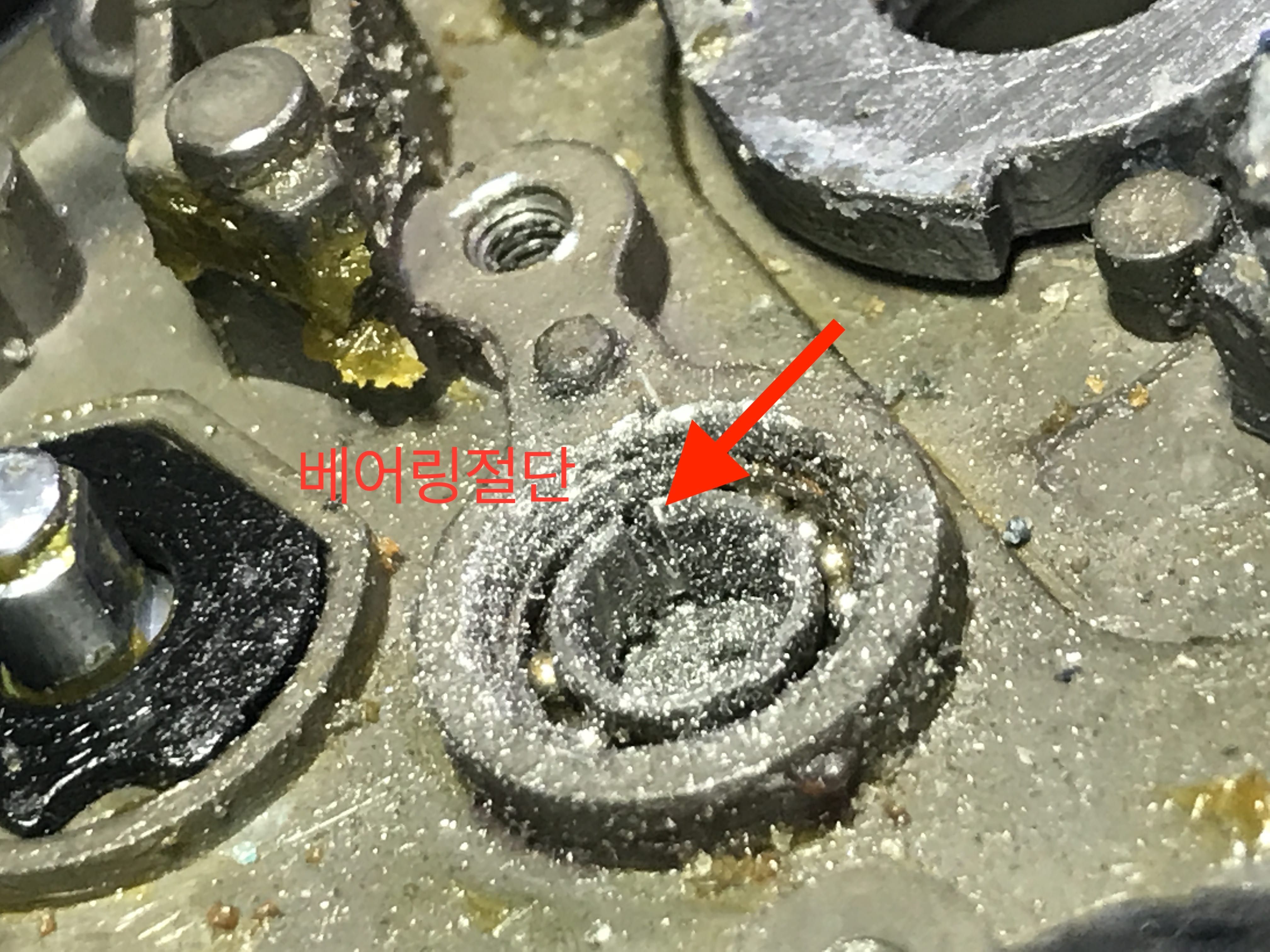

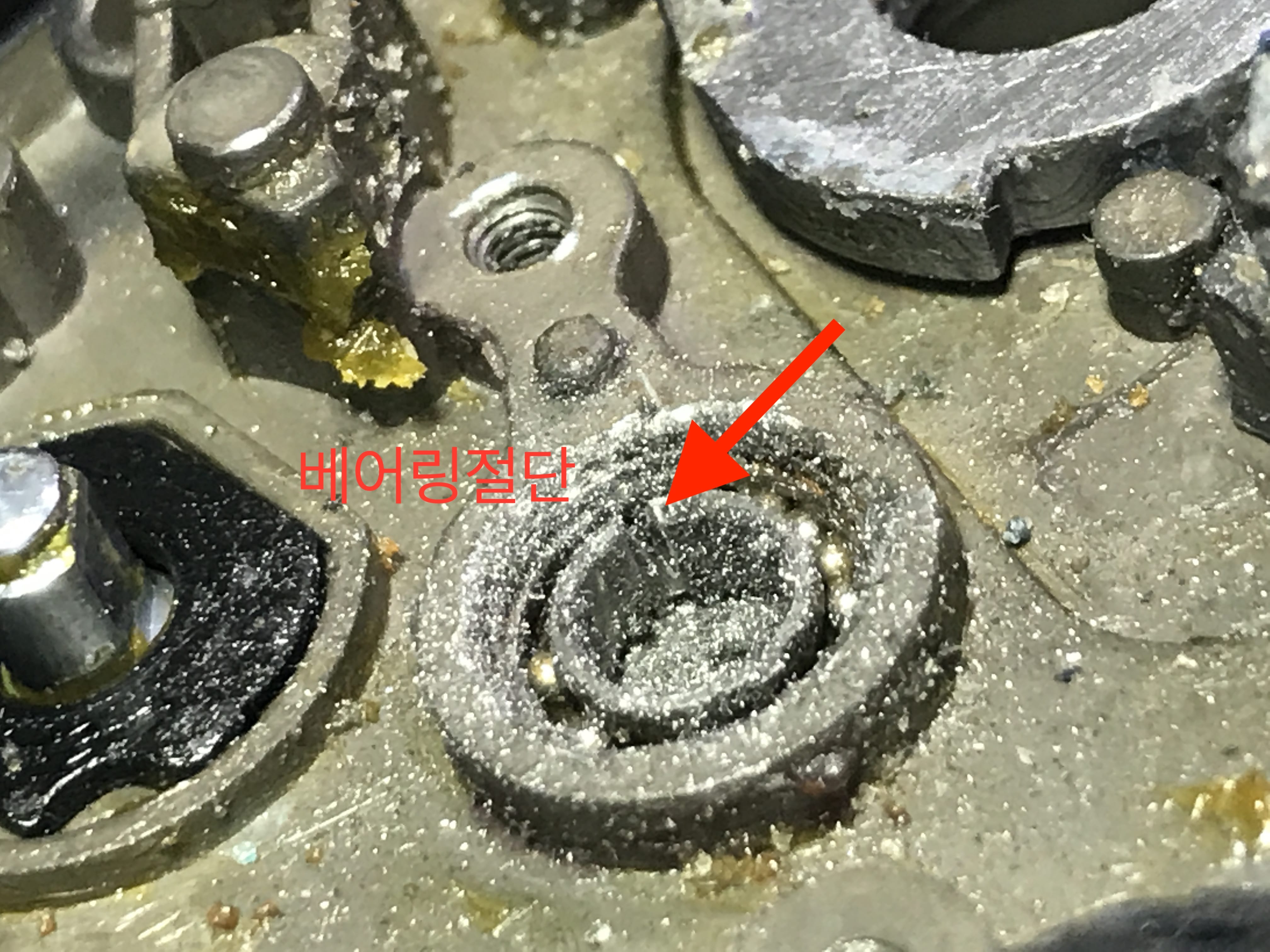

도저히 안돼서 베어링절단합니다.

기어들도 분해 완료 하구요~

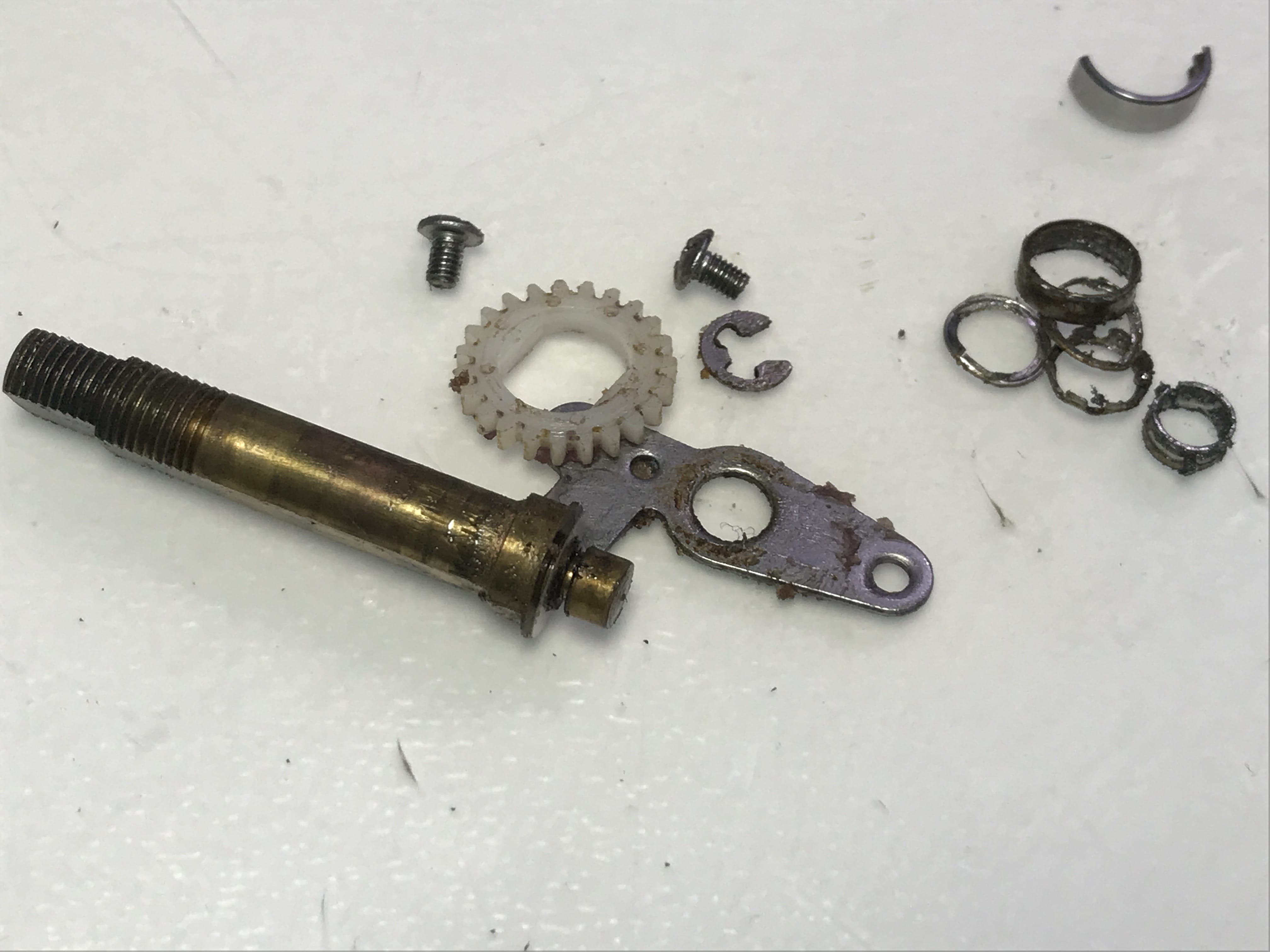

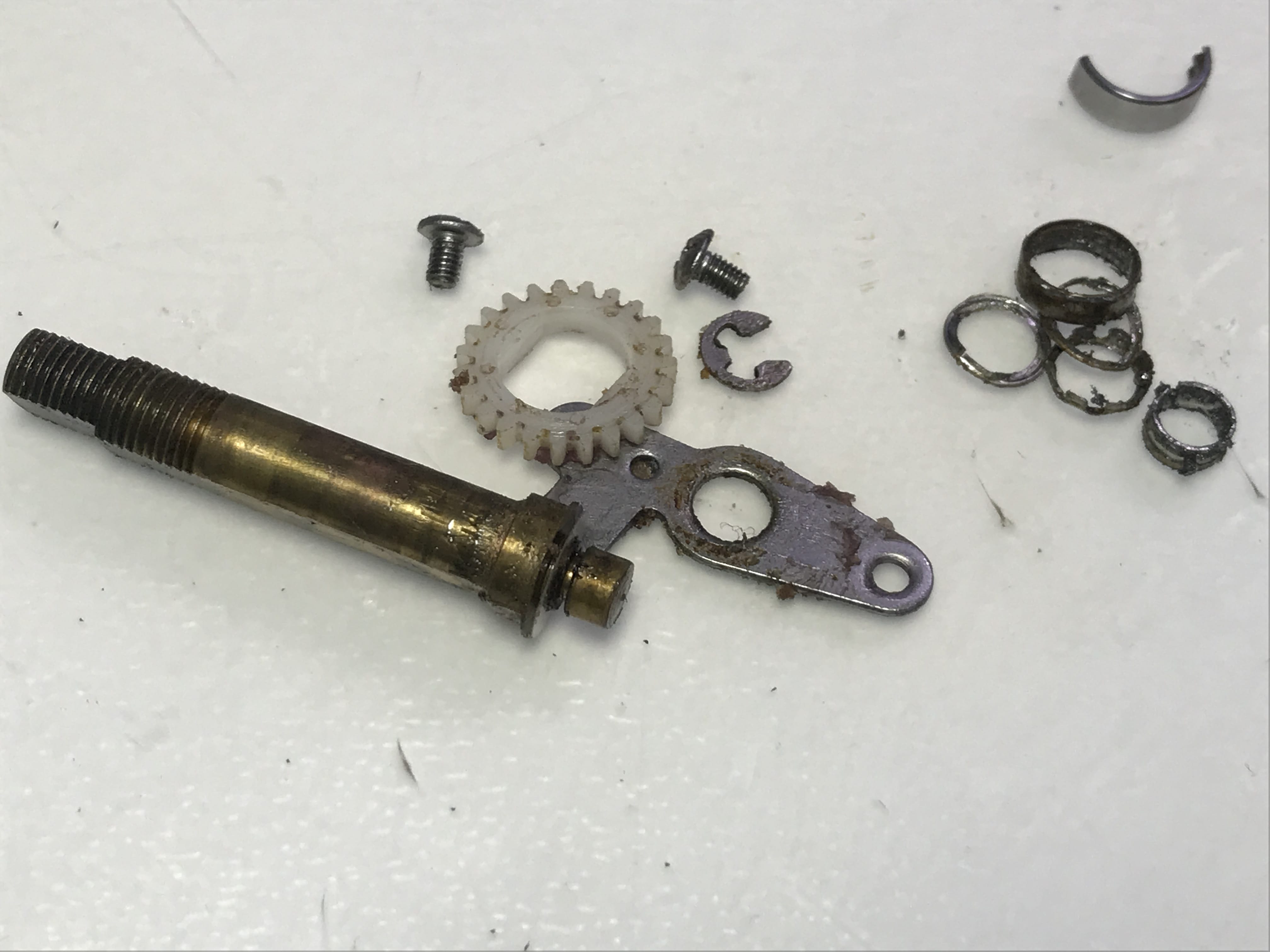

위에사진처럼 베어링정단해서 분해하고 샤프트축 입니다.

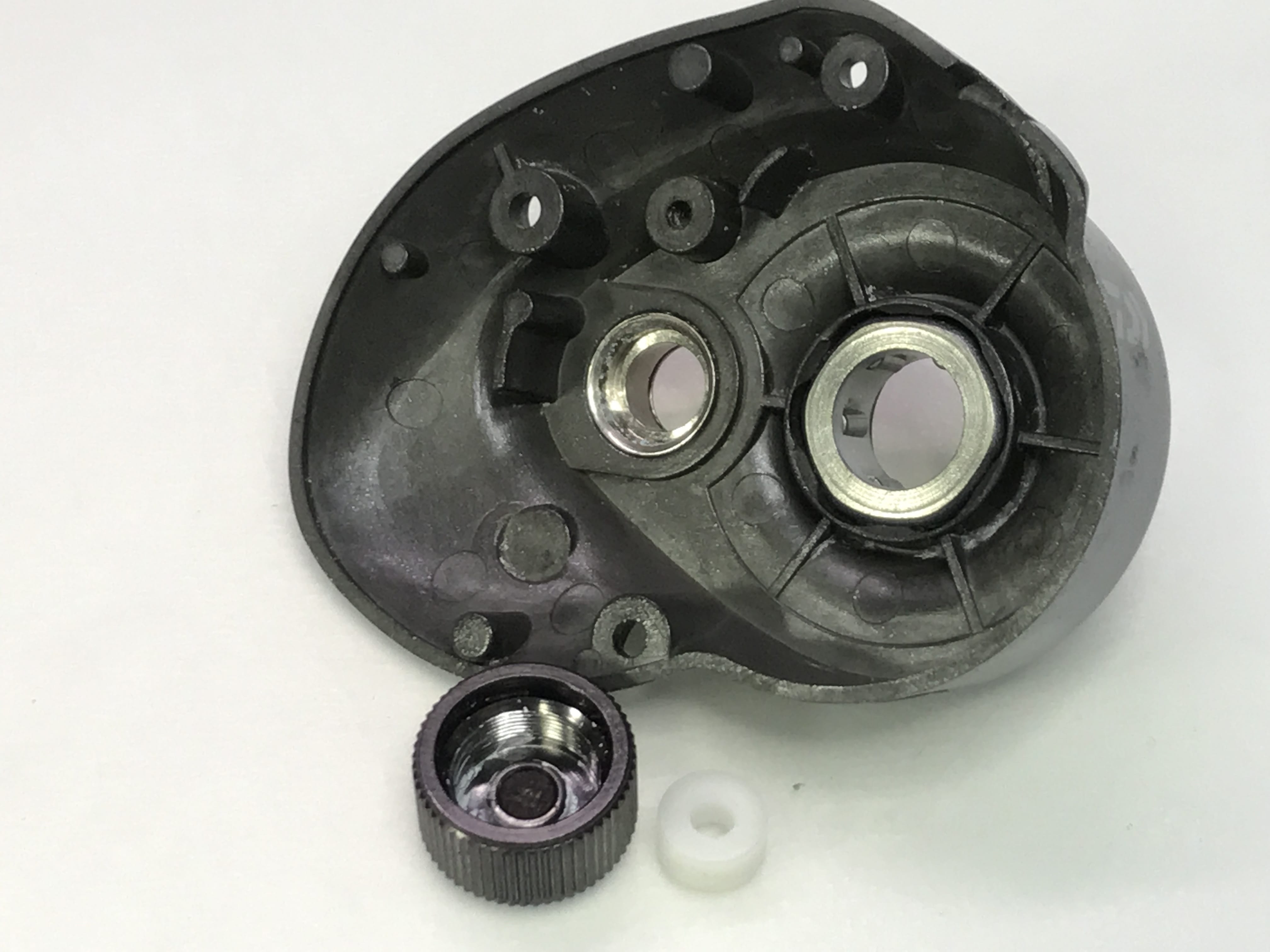

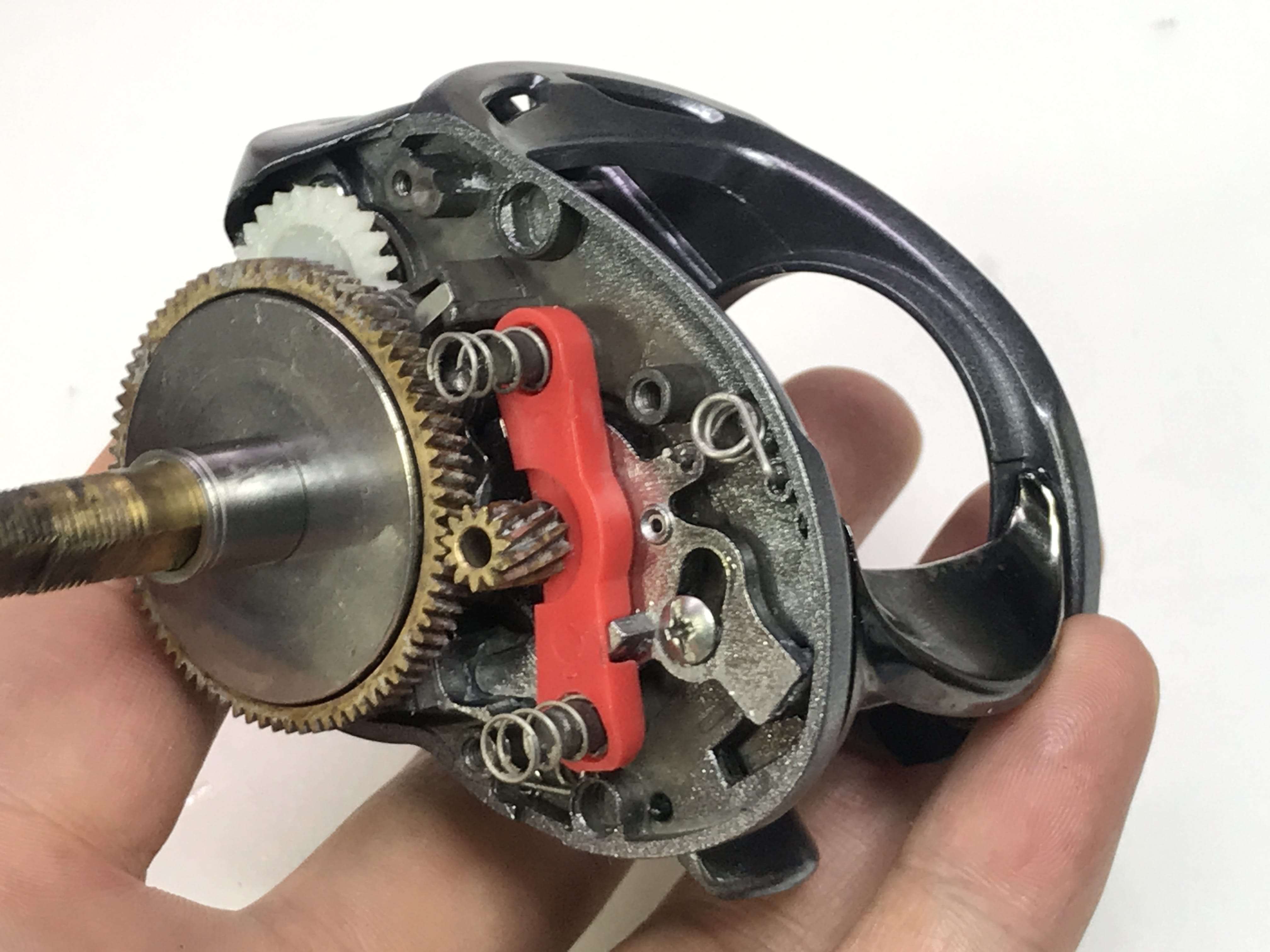

클러치 구동부도 분해 하구요~

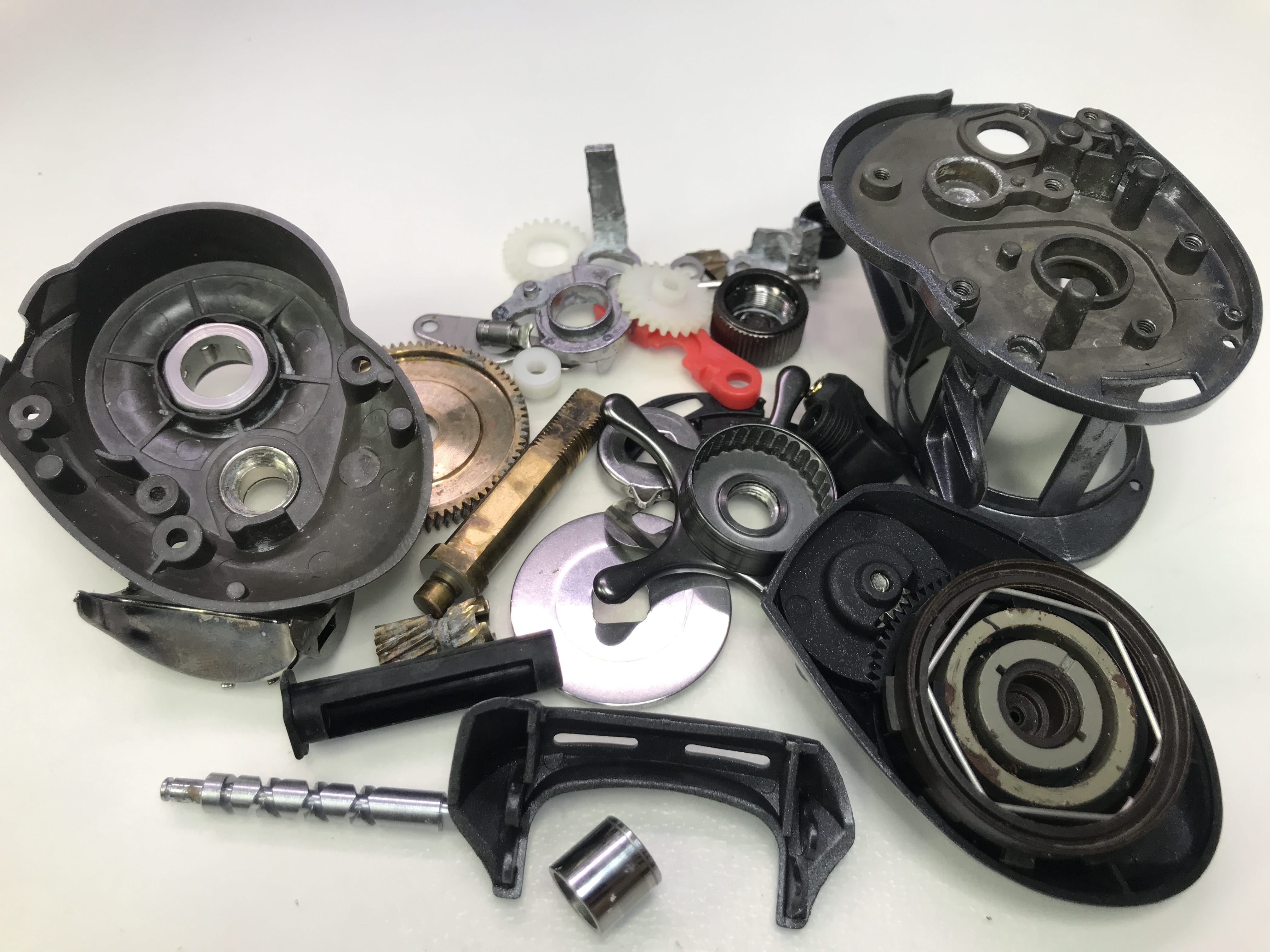

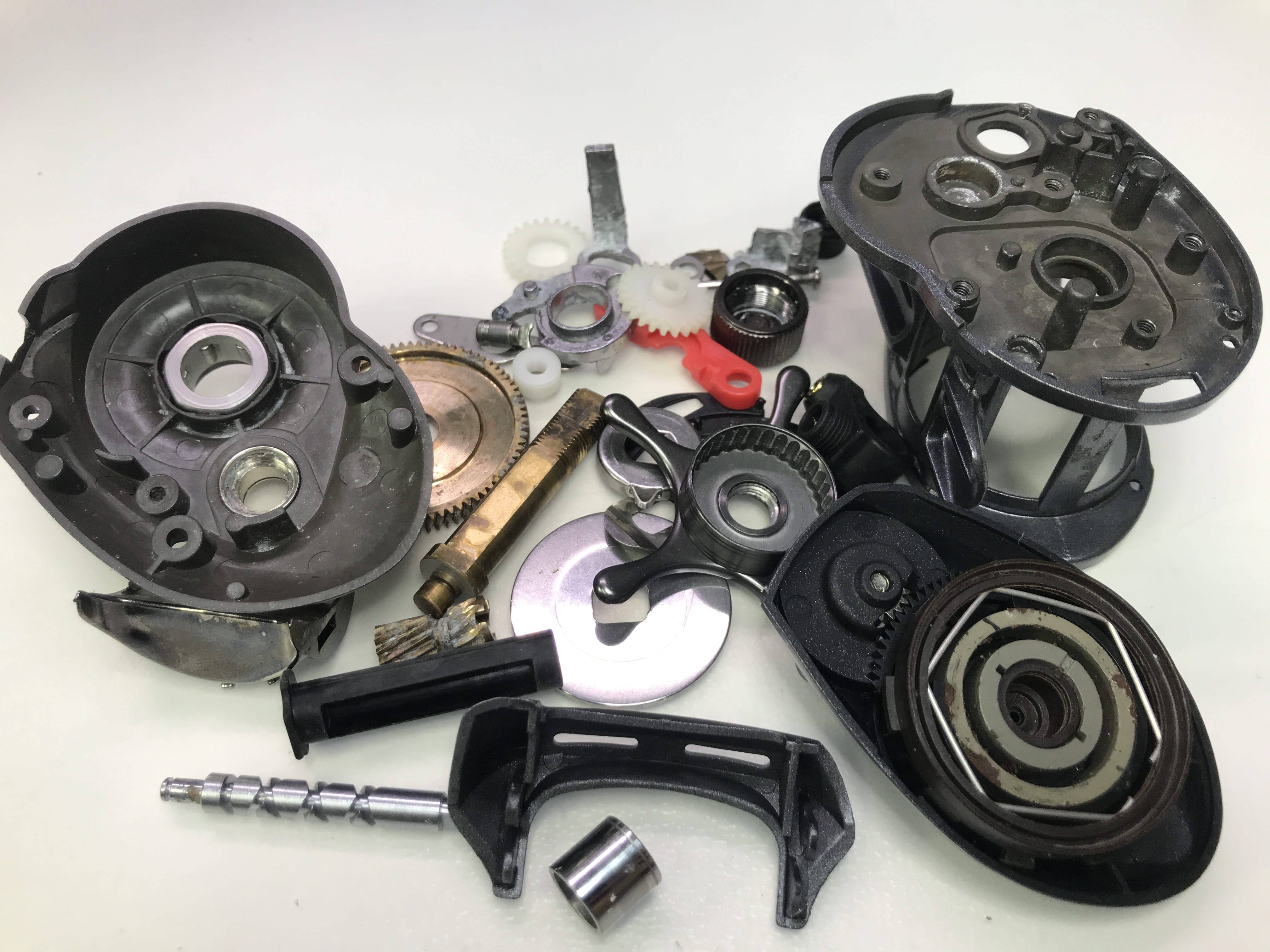

렉사 내부 전부 분해 완료 합니다.

렉사 오버홀세척 후 확인 들어갑니다.

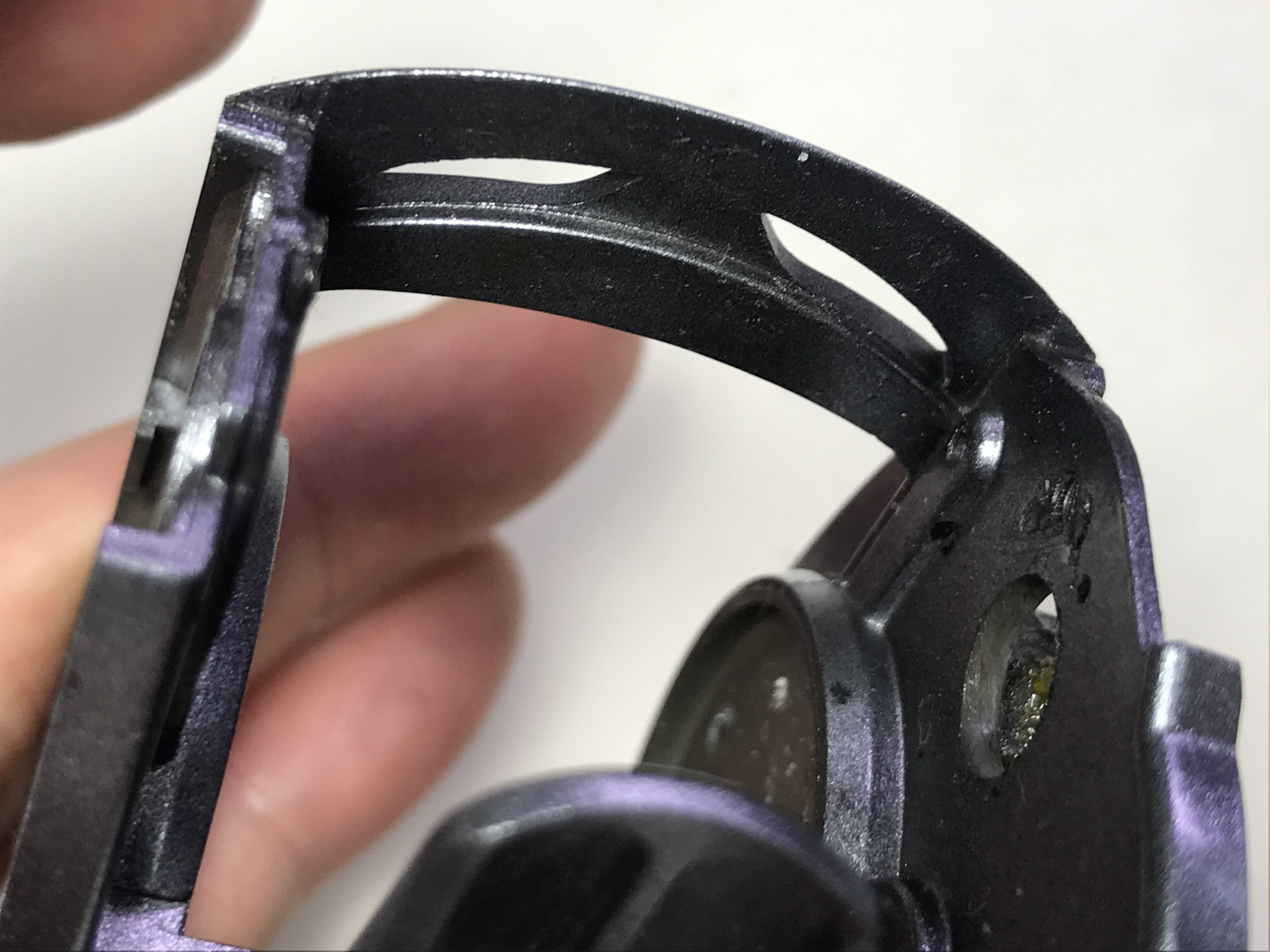

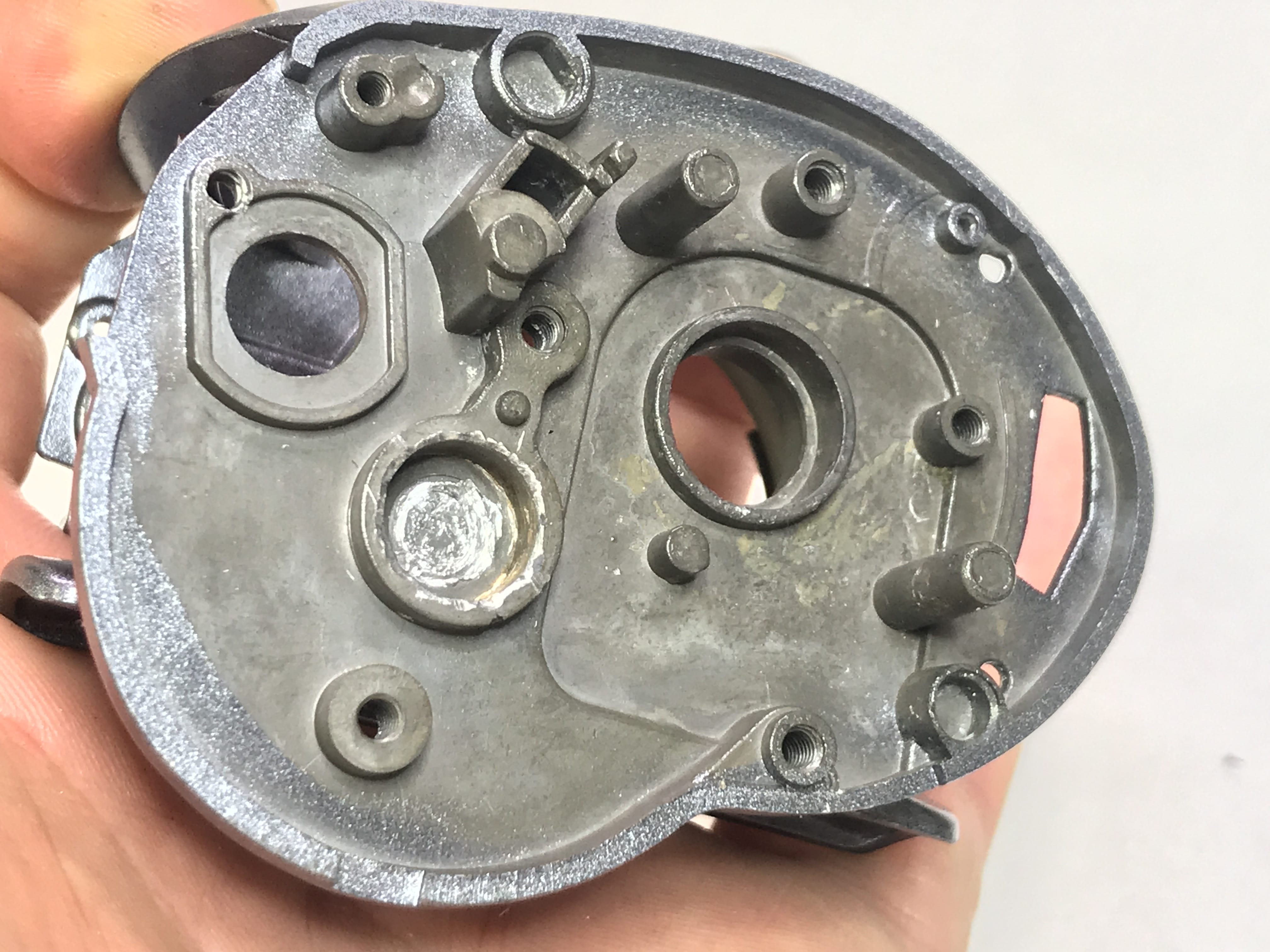

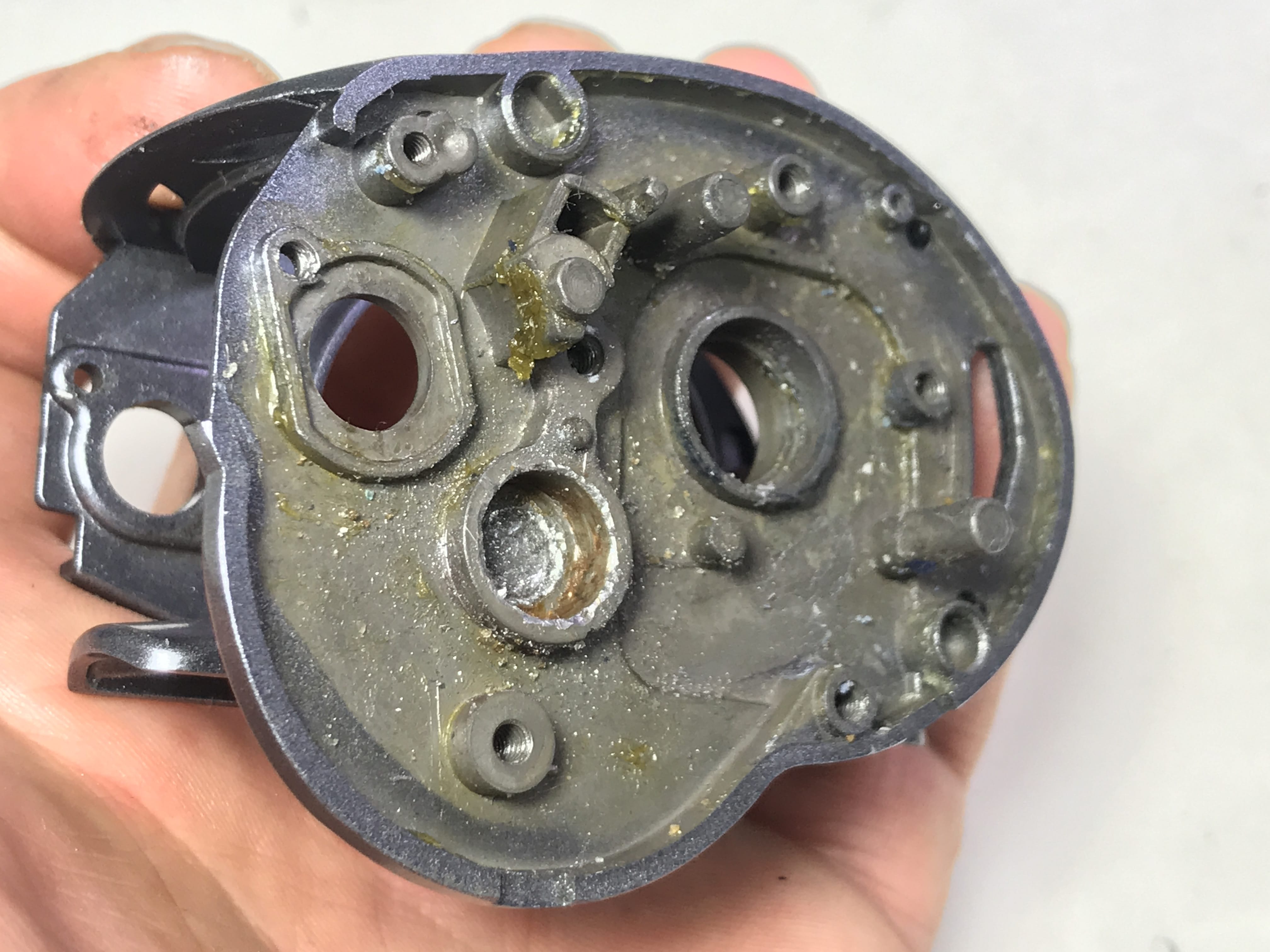

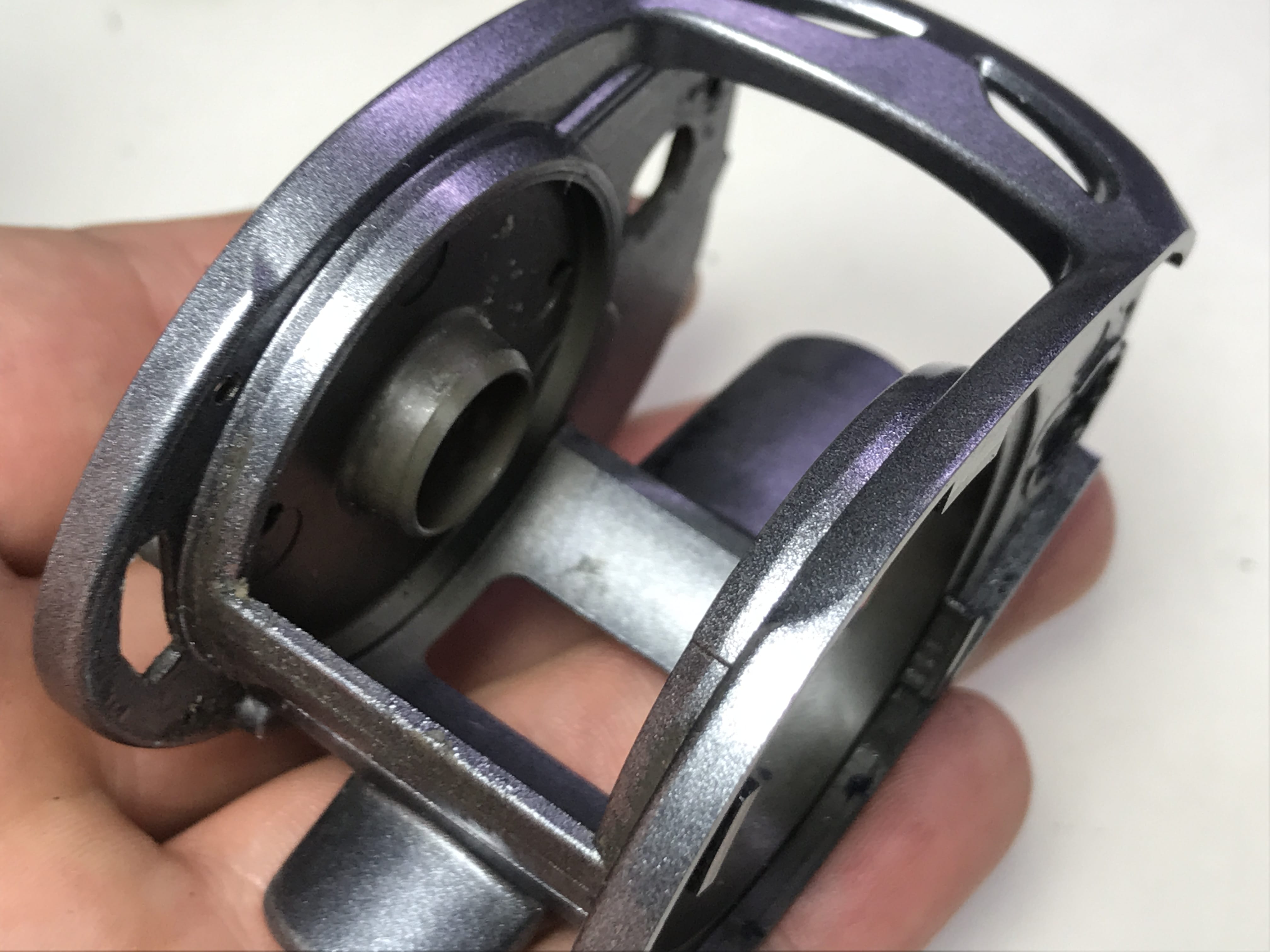

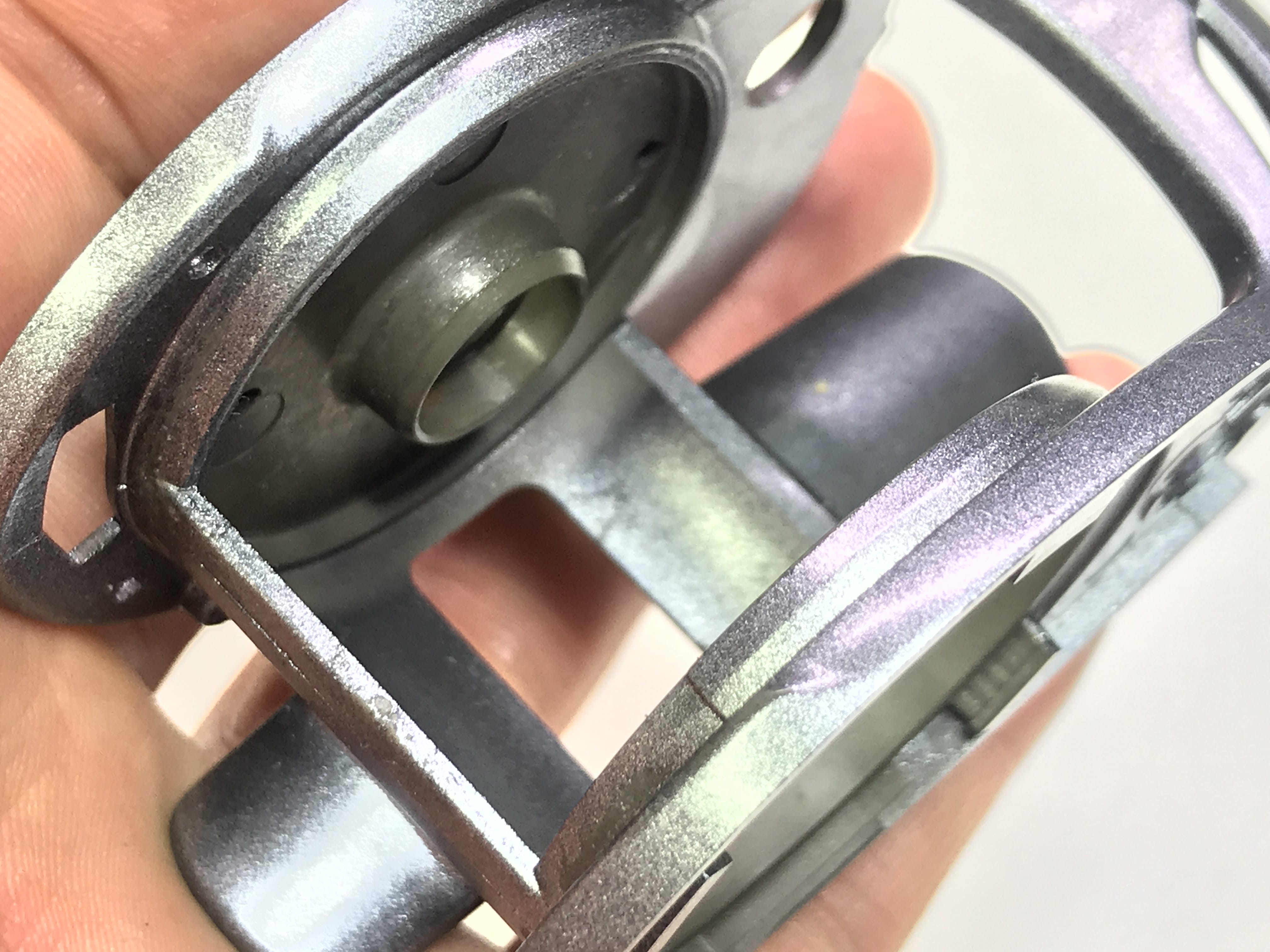

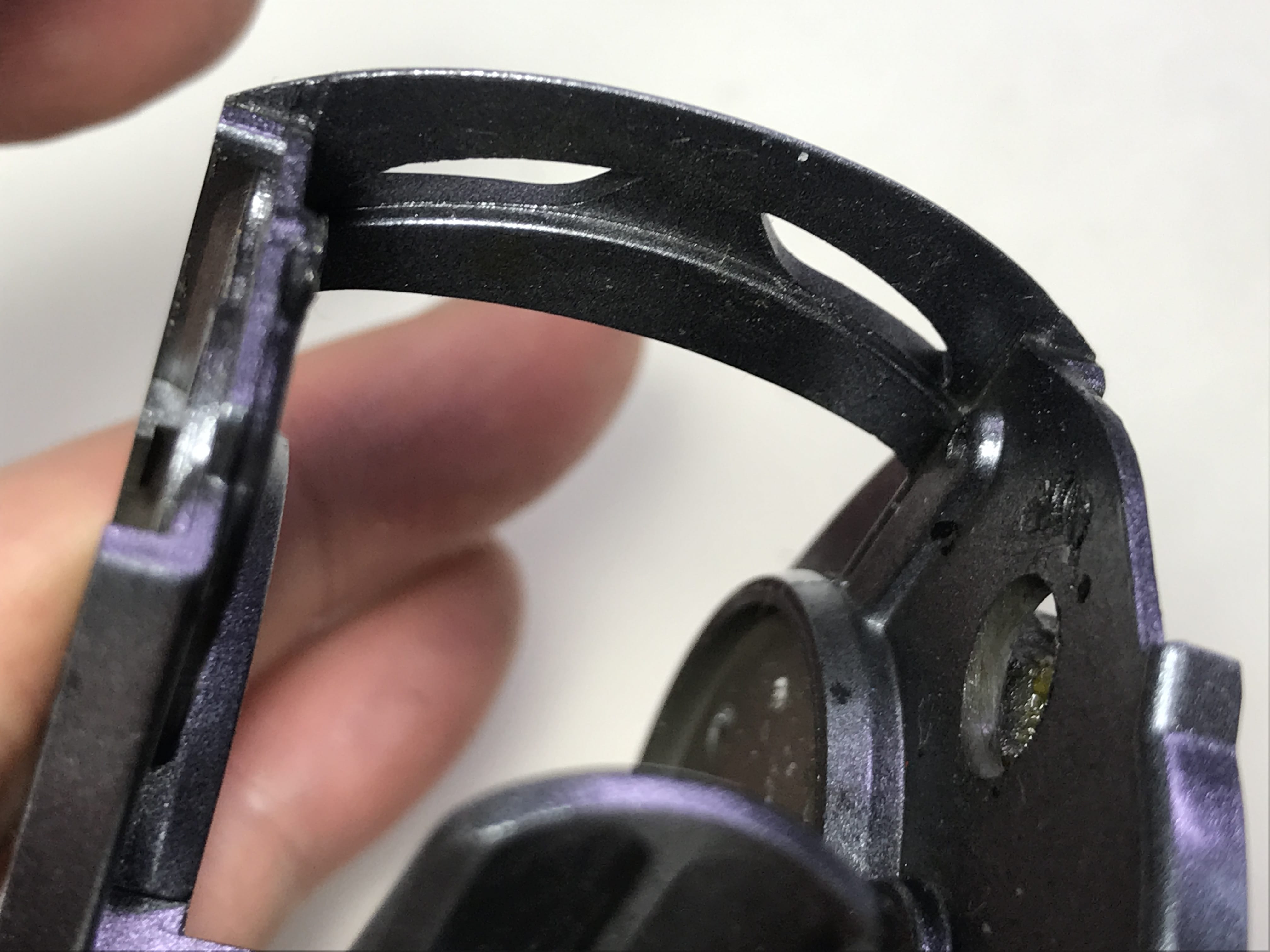

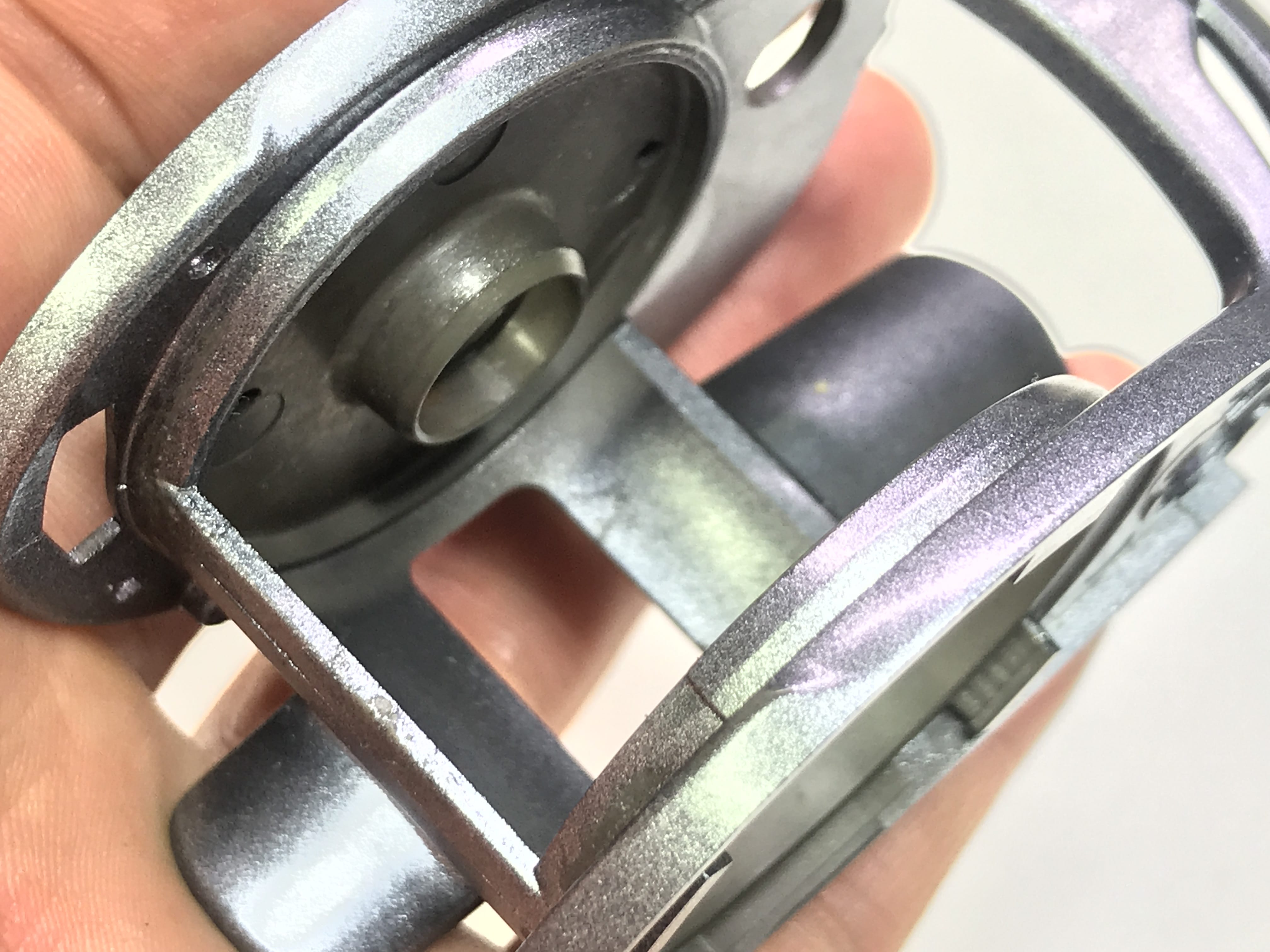

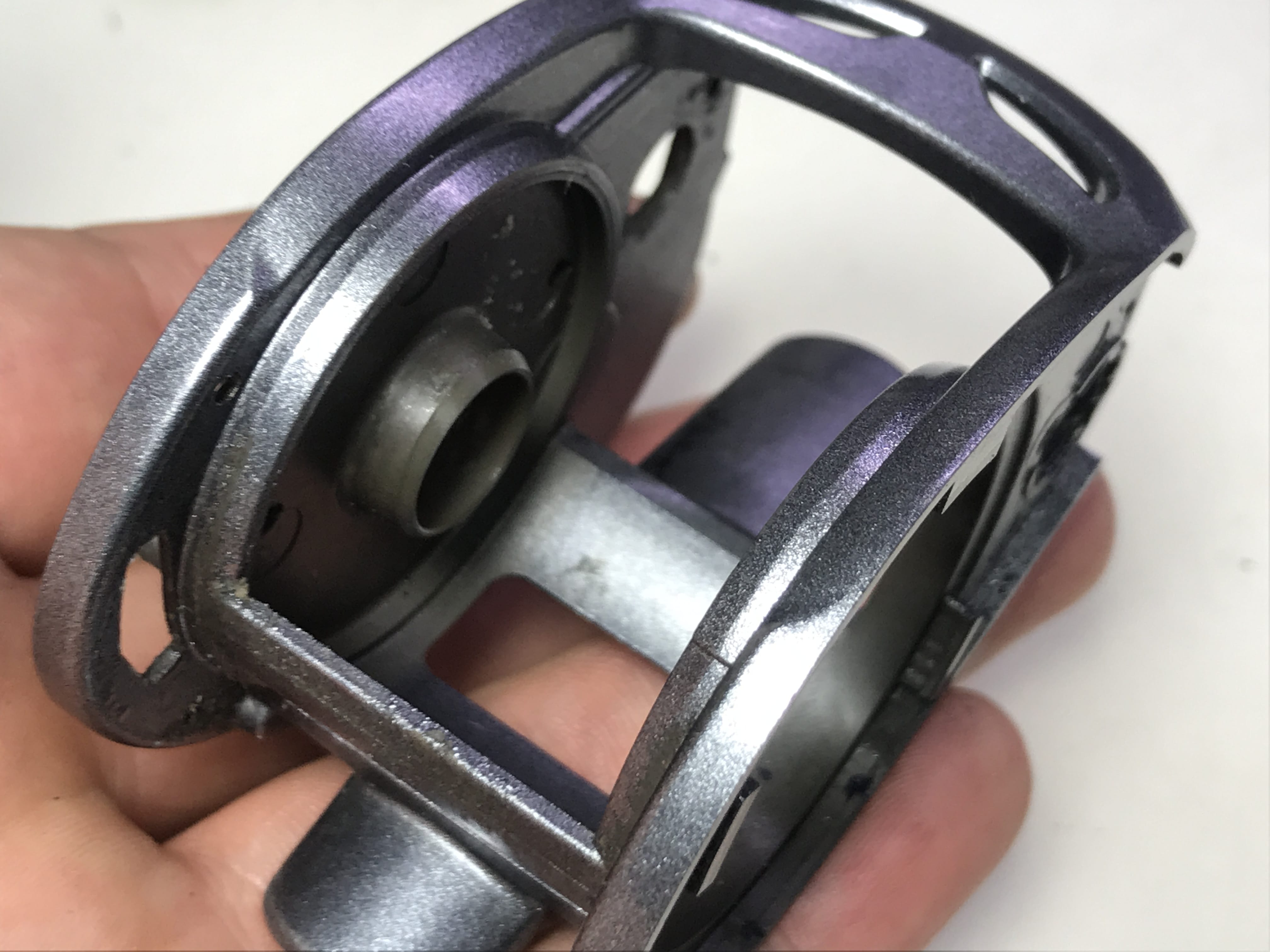

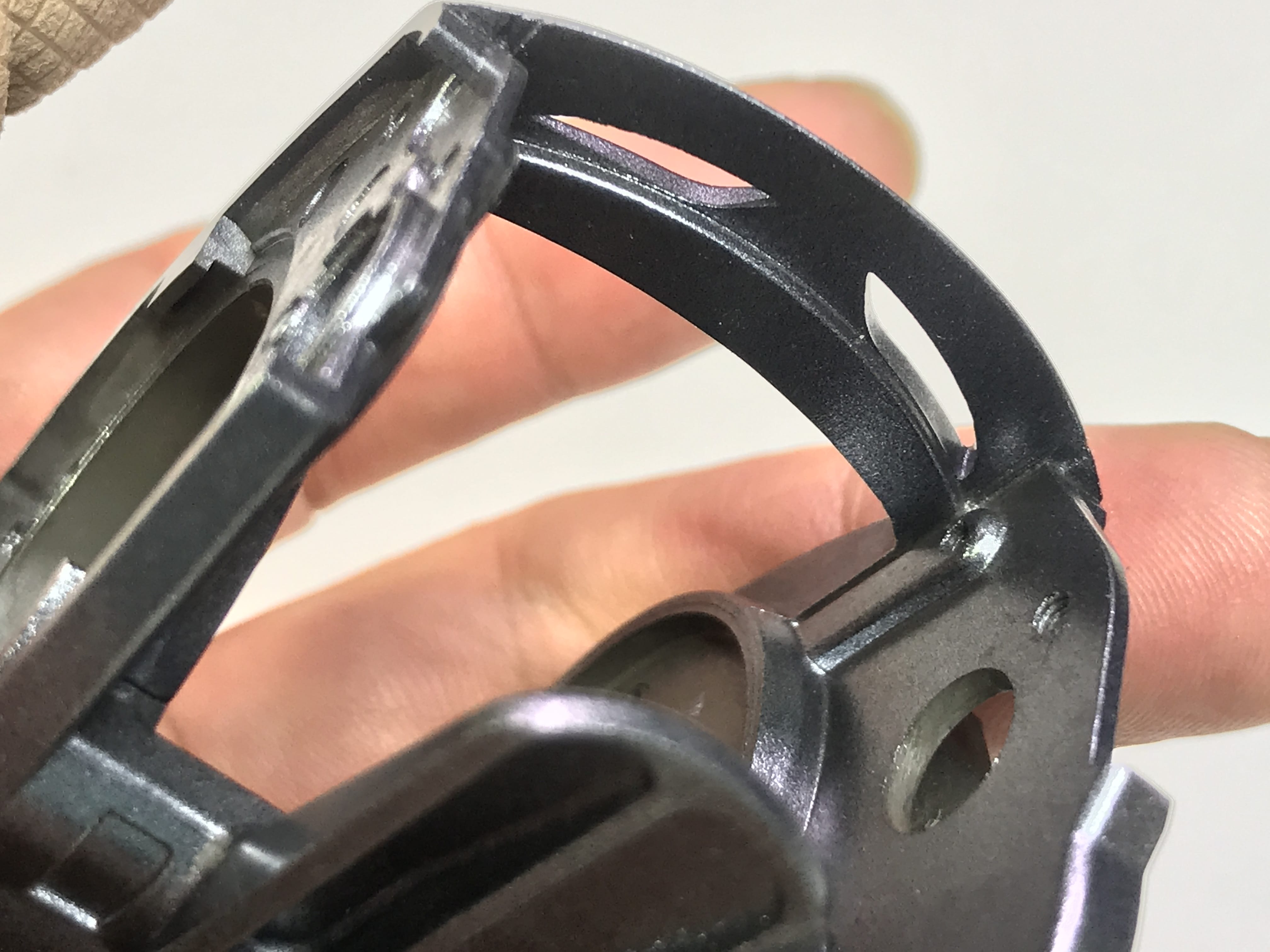

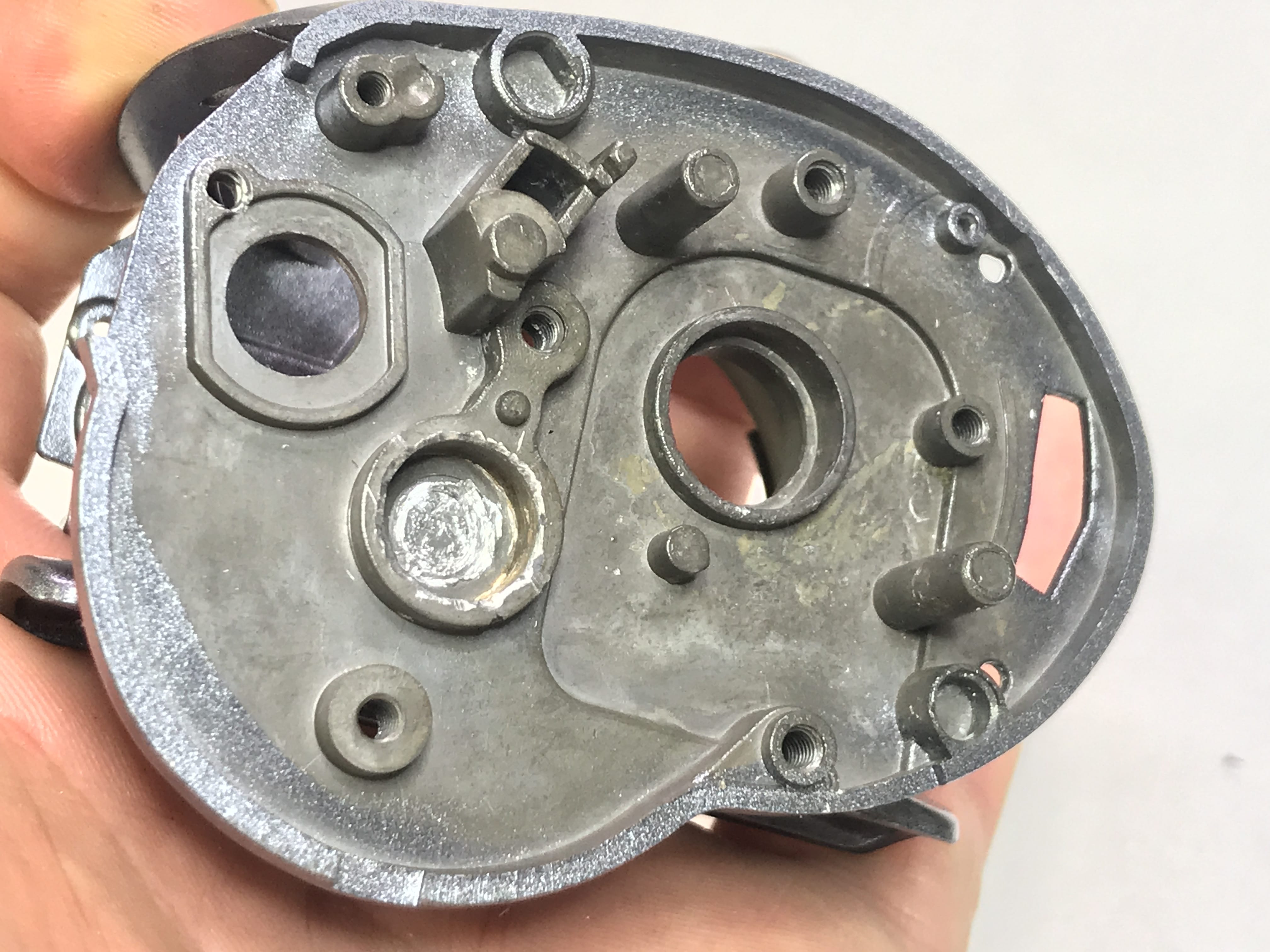

몸체 확인 해보니 특별한 이상은 없습니다.

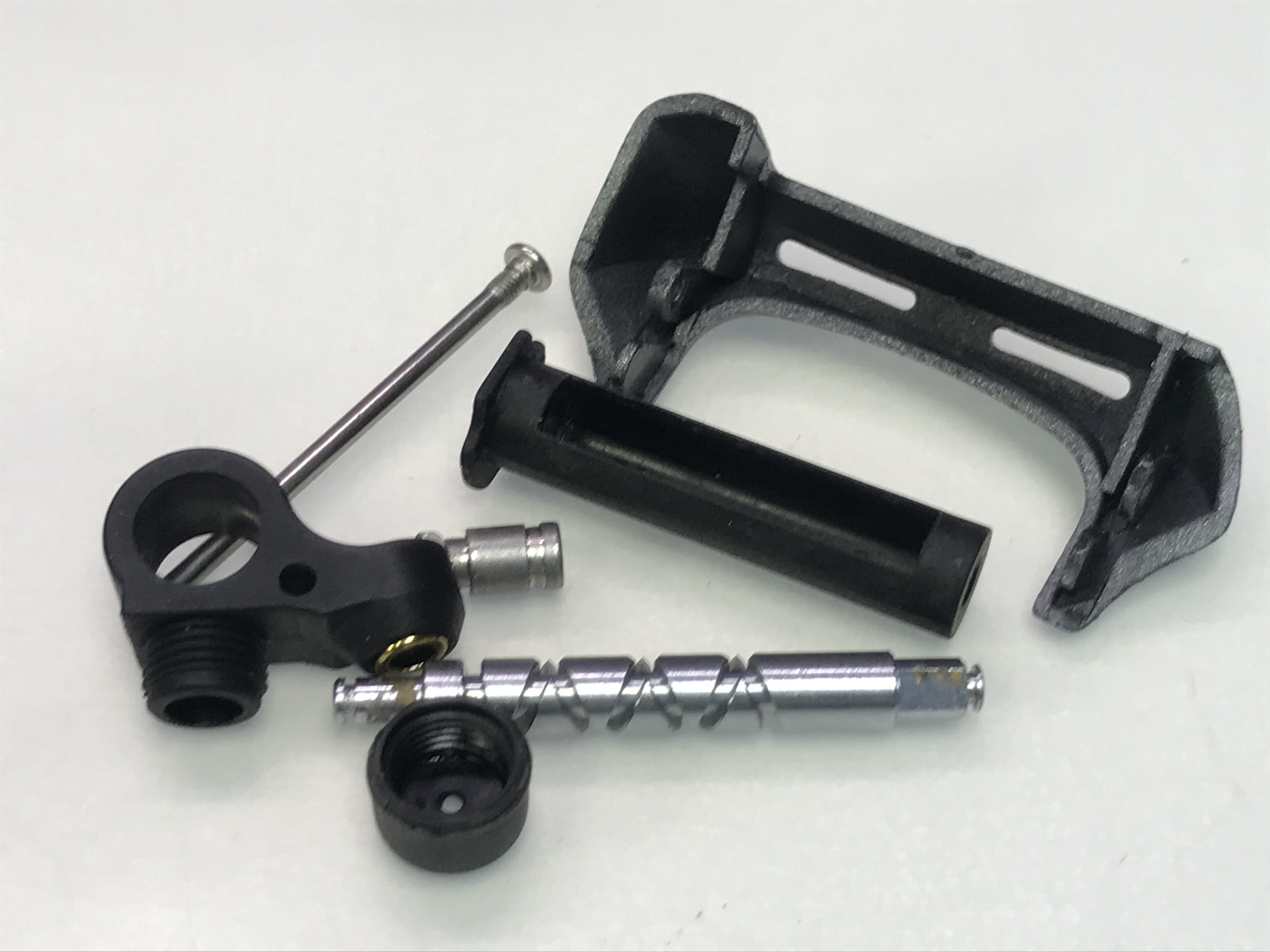

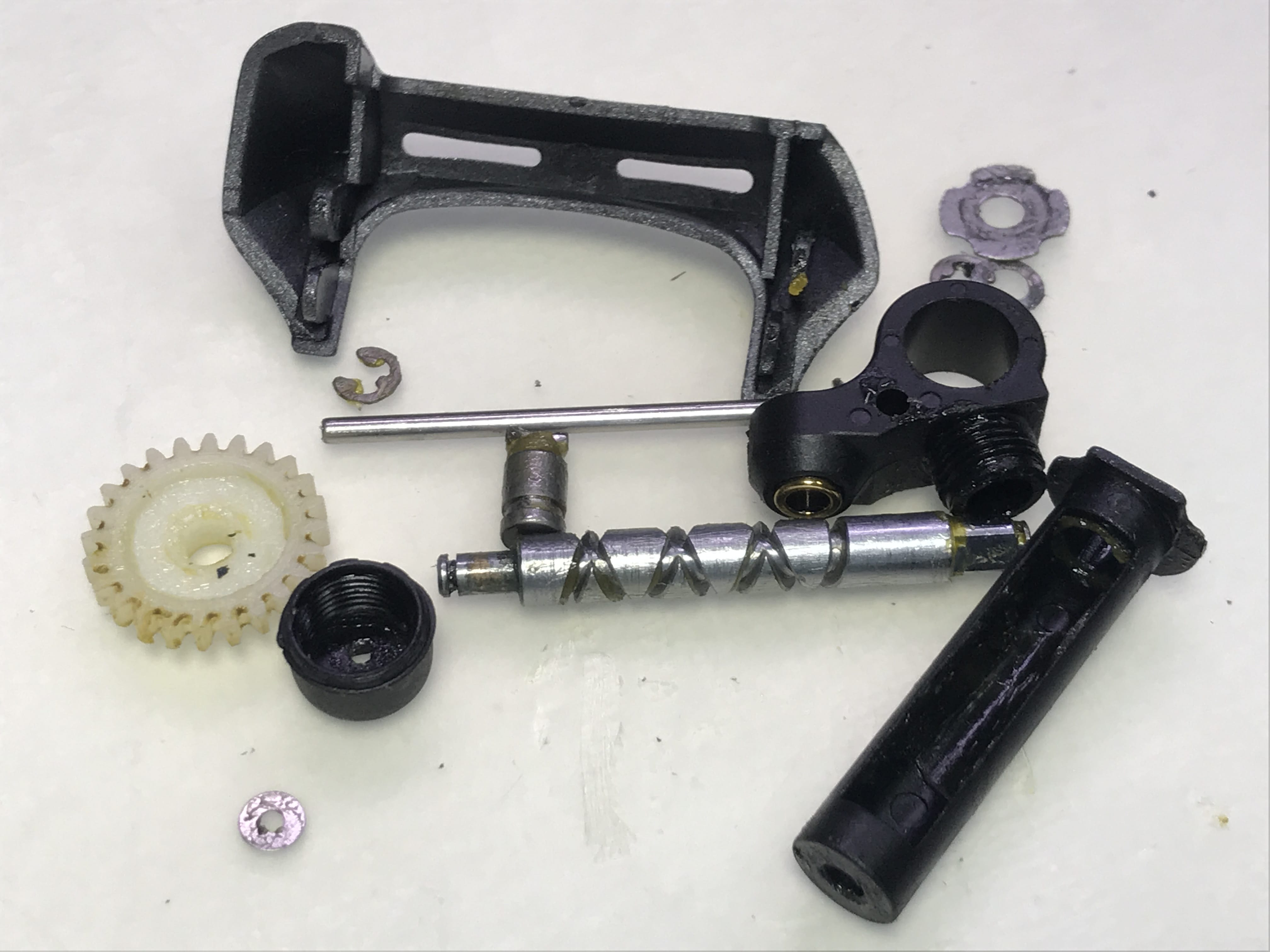

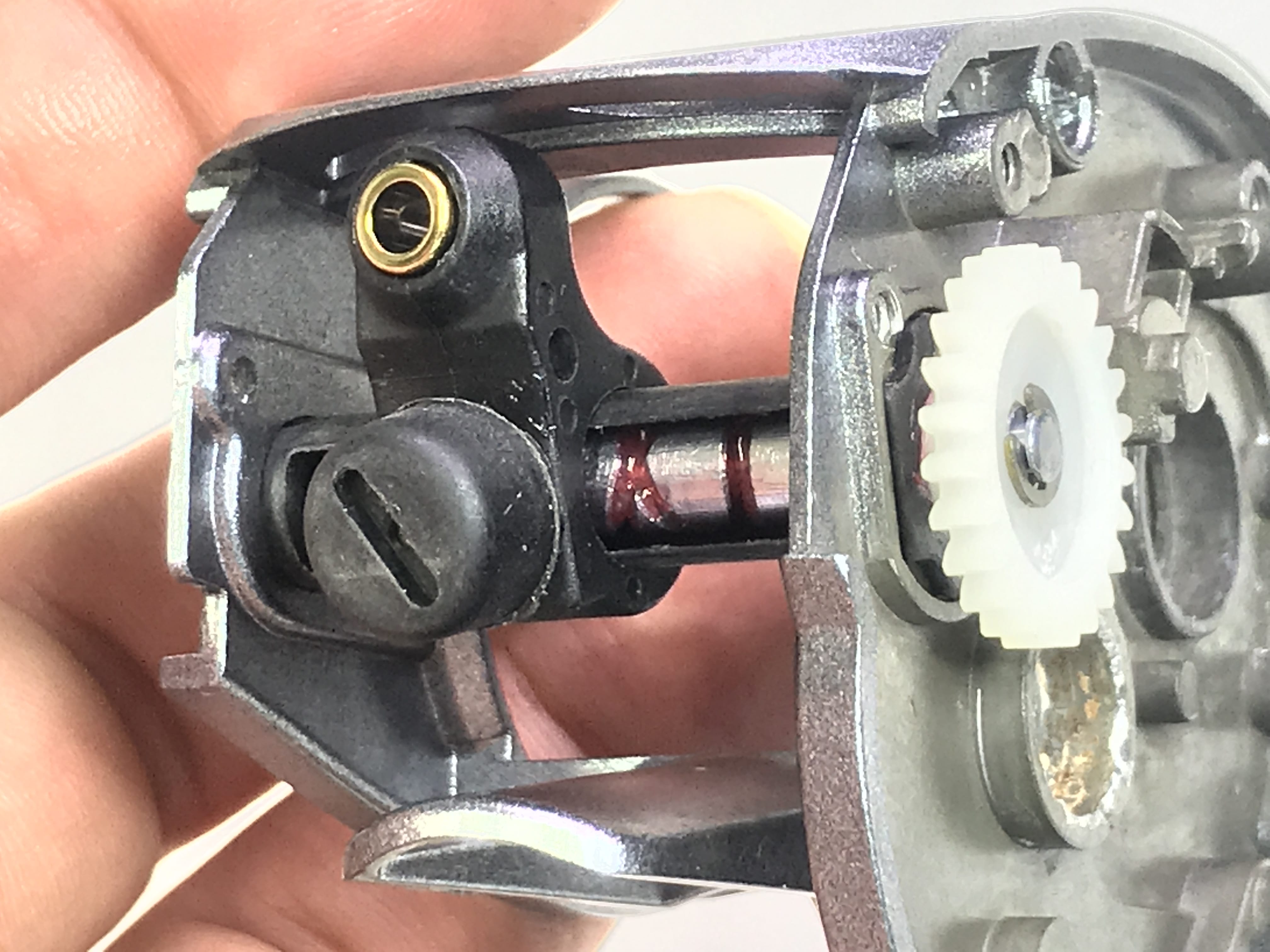

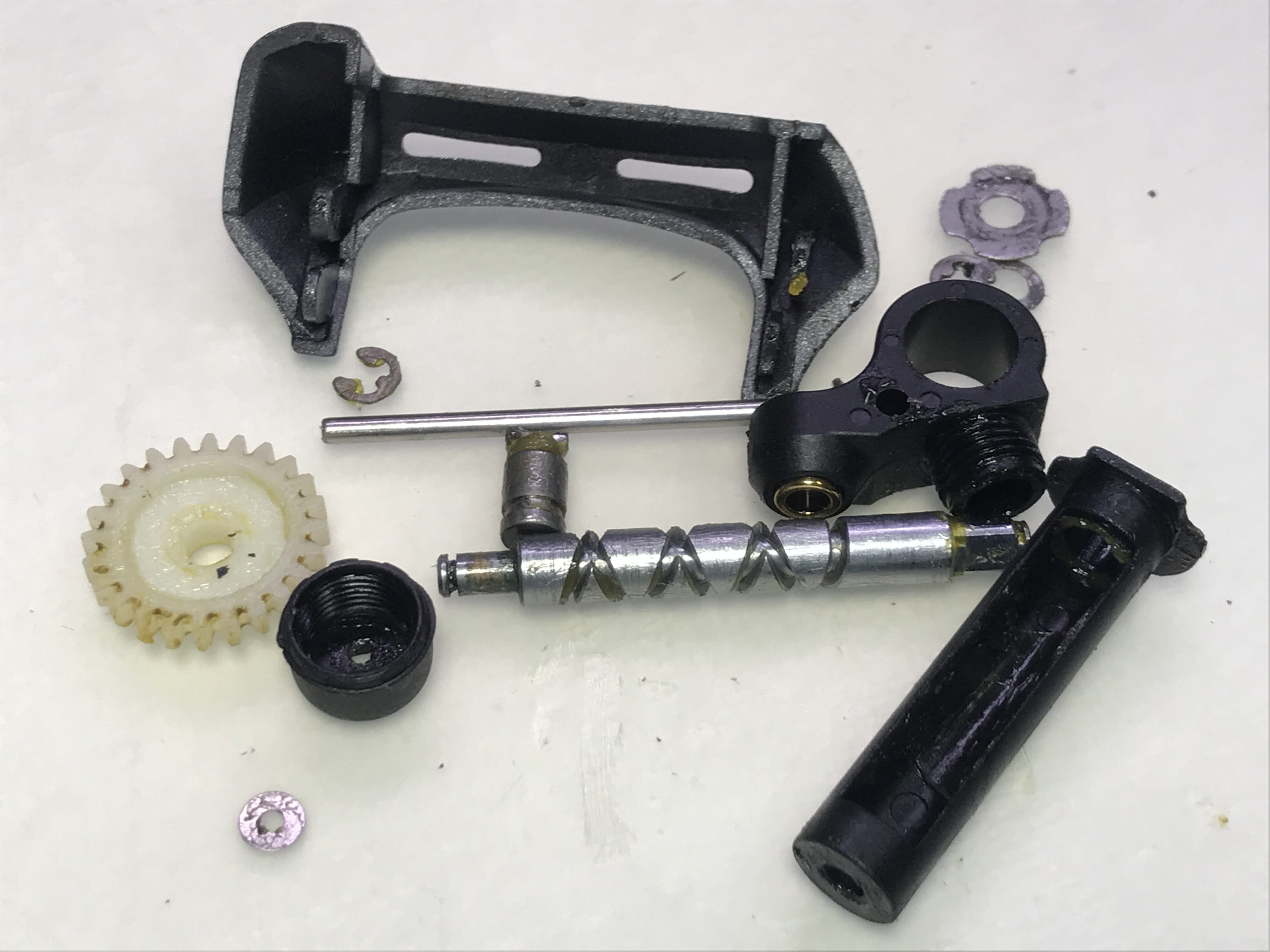

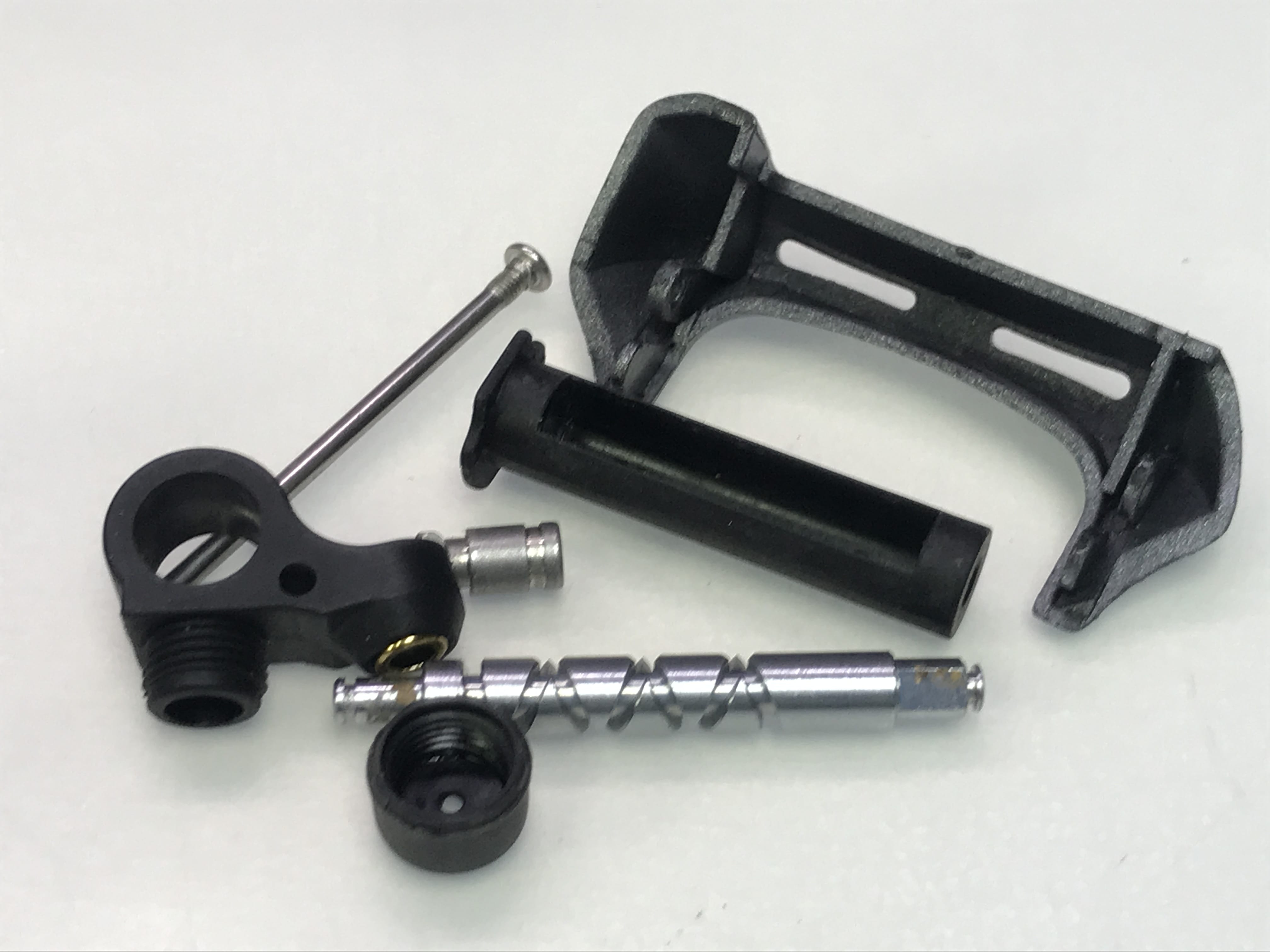

레벨와인더 부속들 확인해 보니

문제 없습니다.

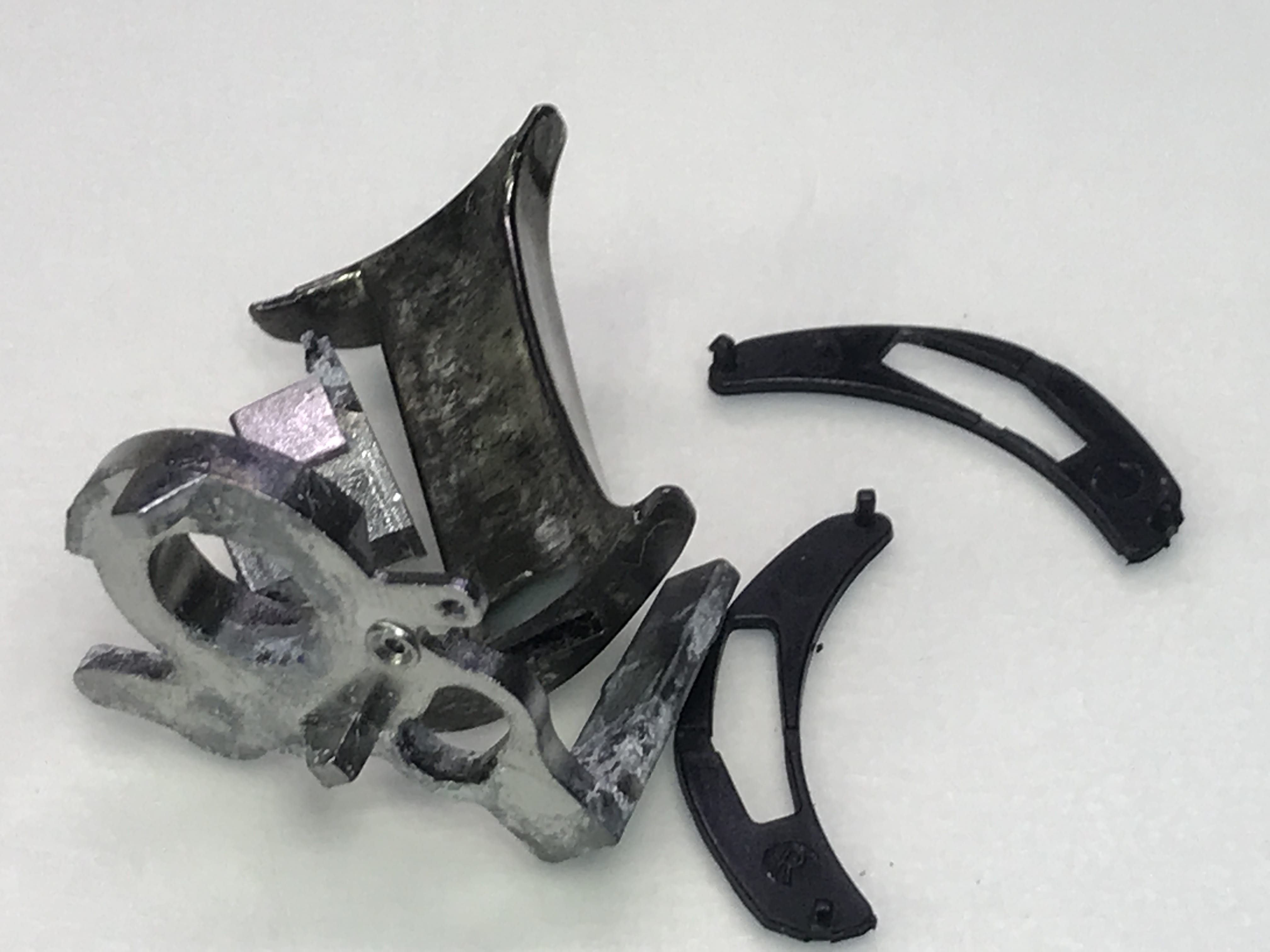

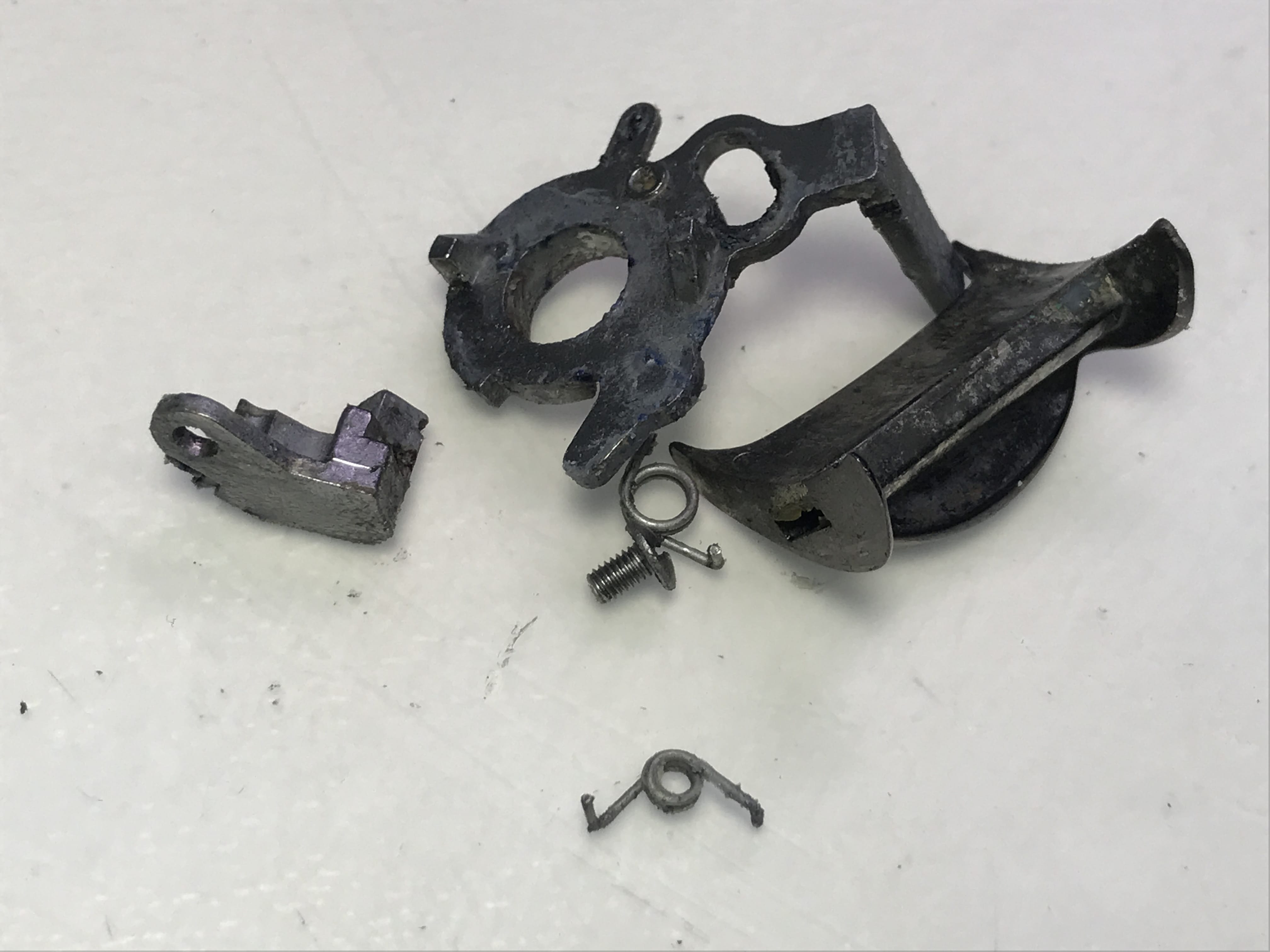

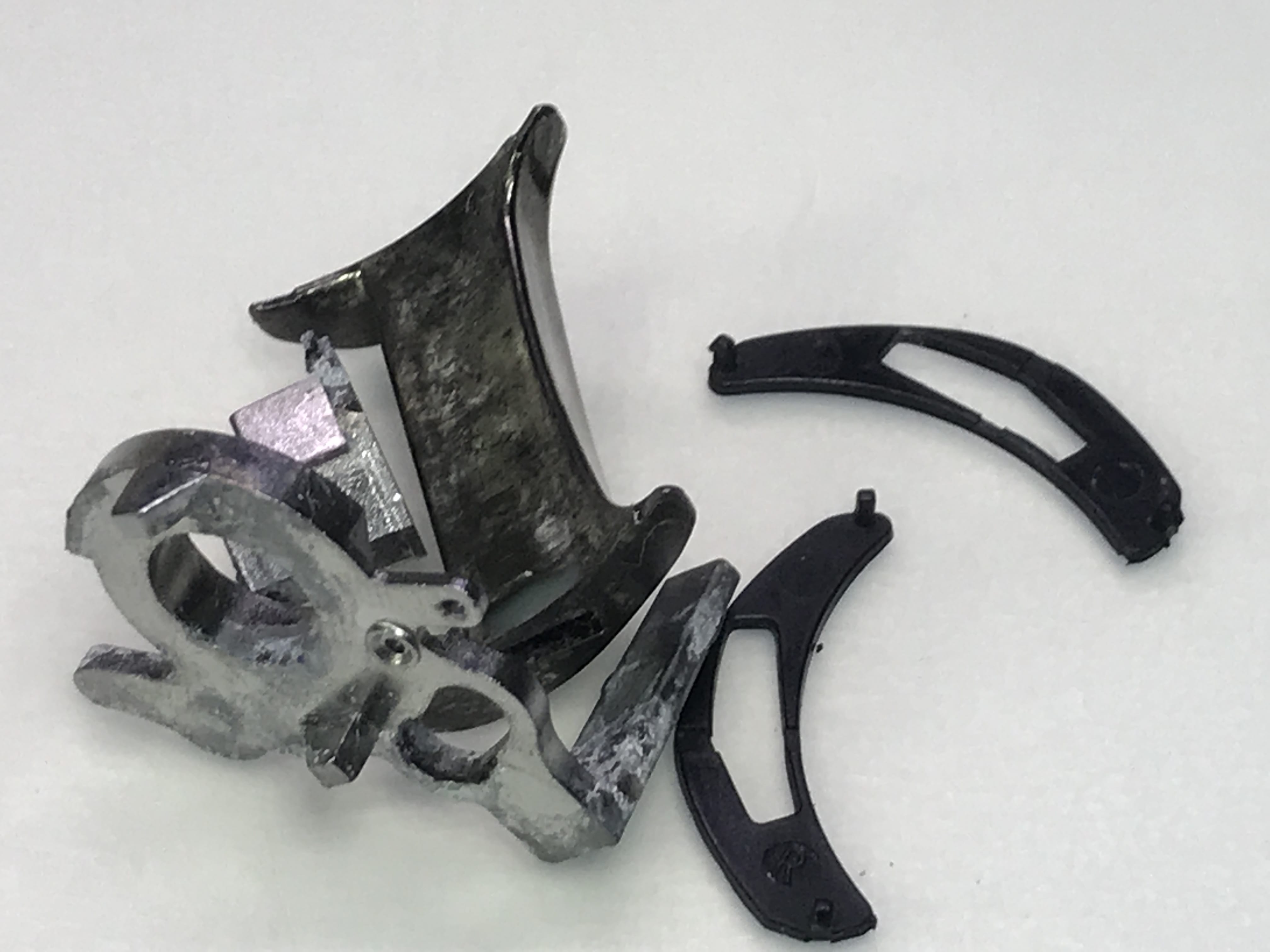

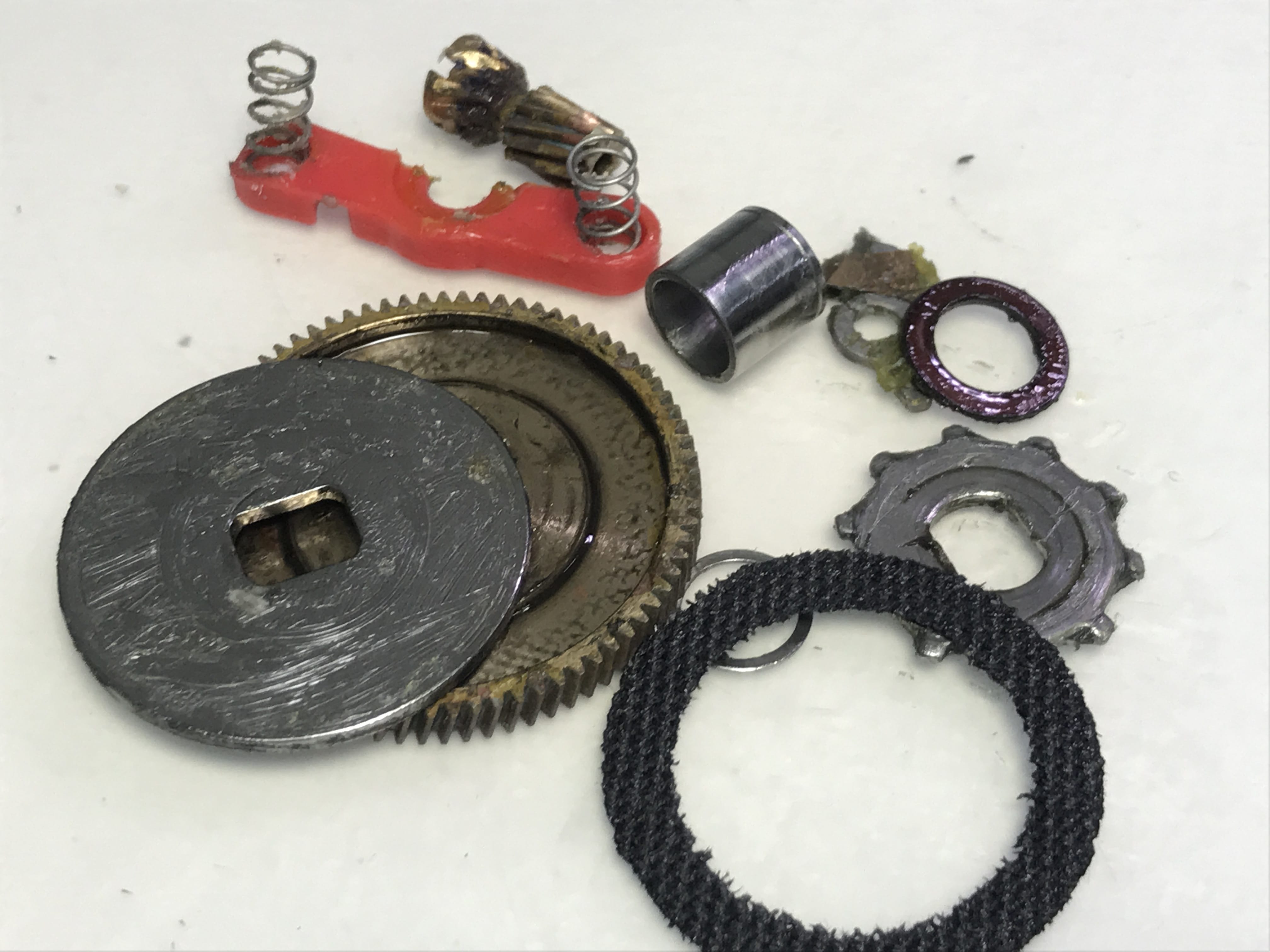

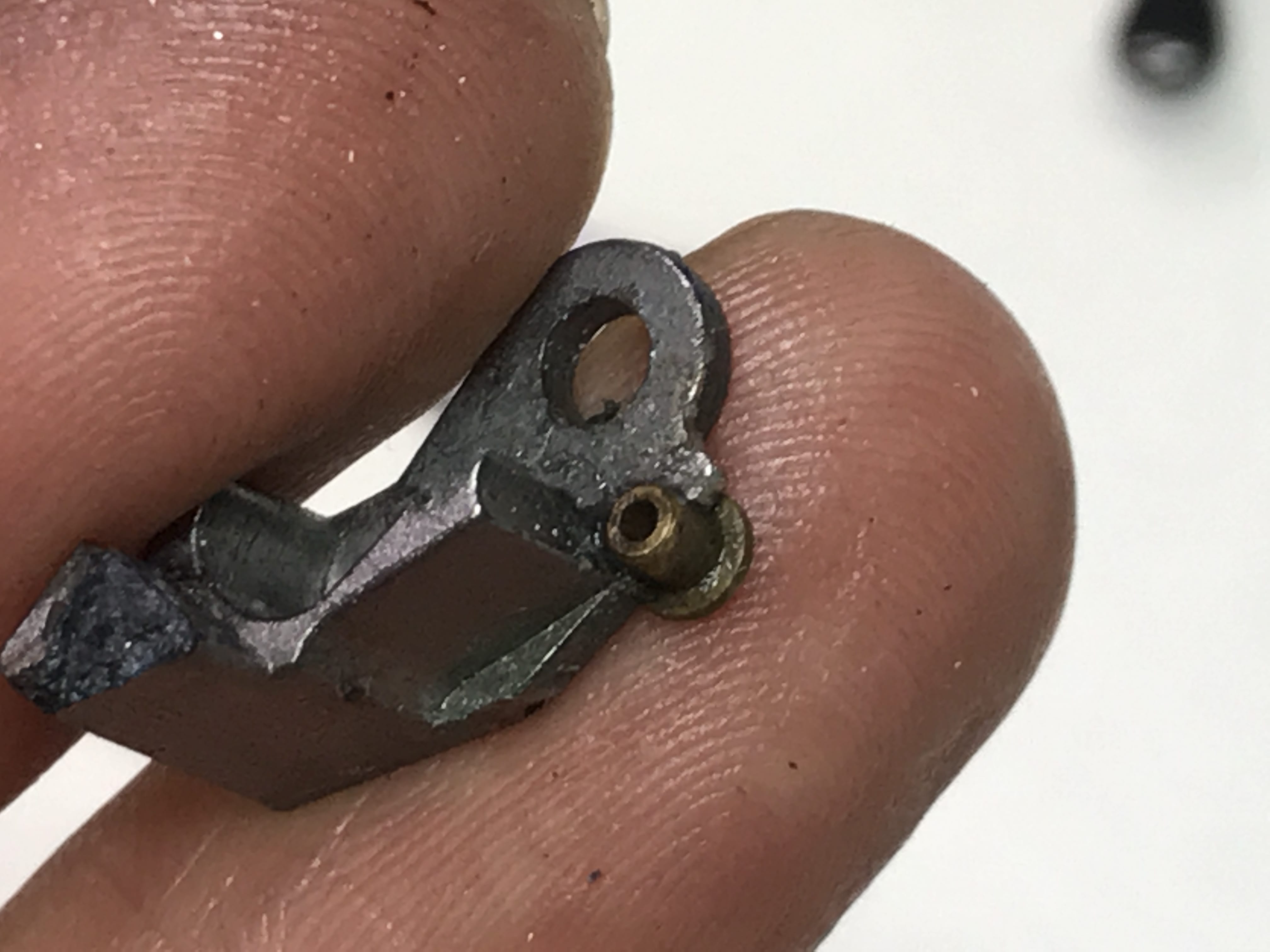

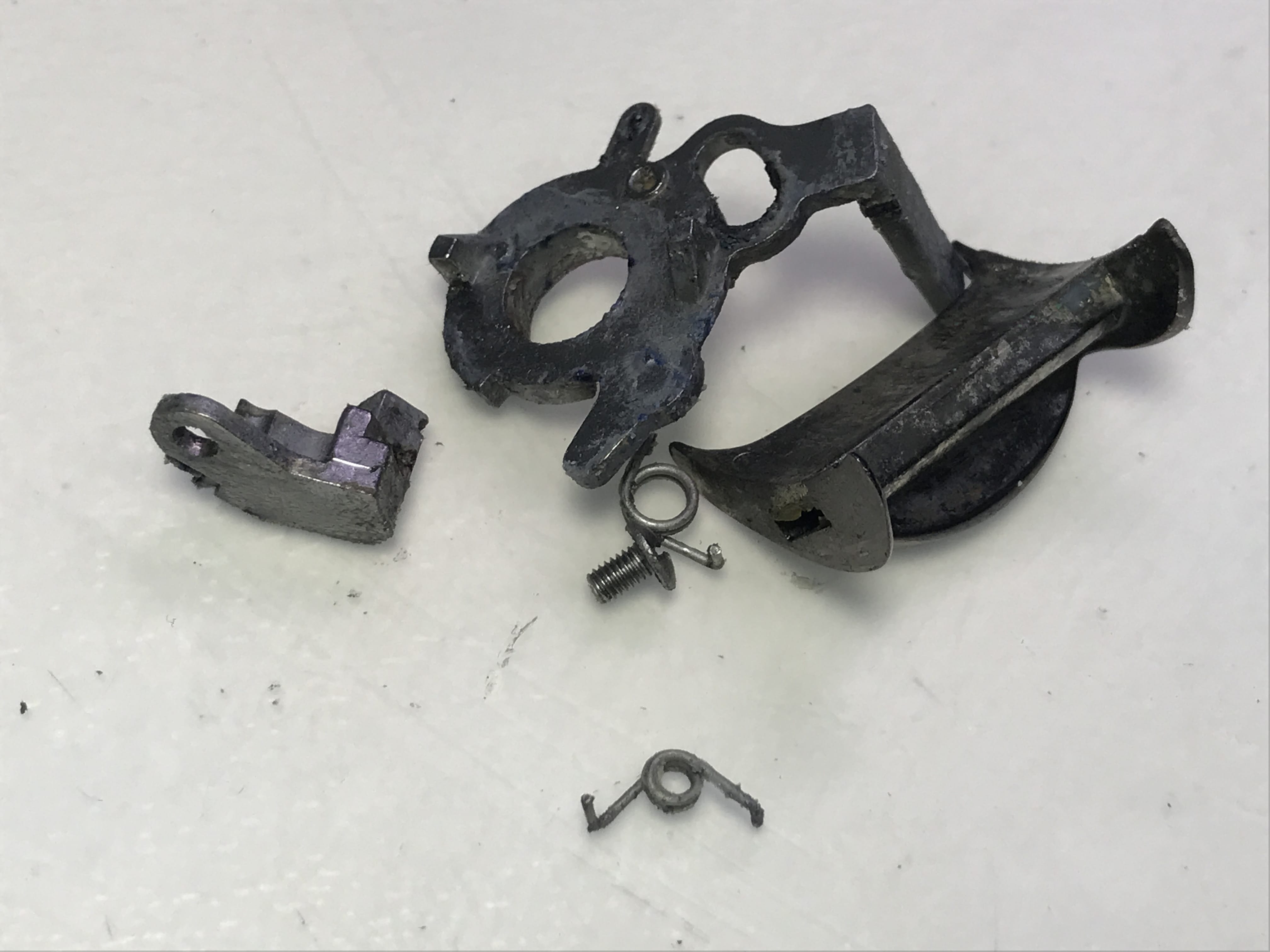

클러치불량 보이던 부속들 입니다.

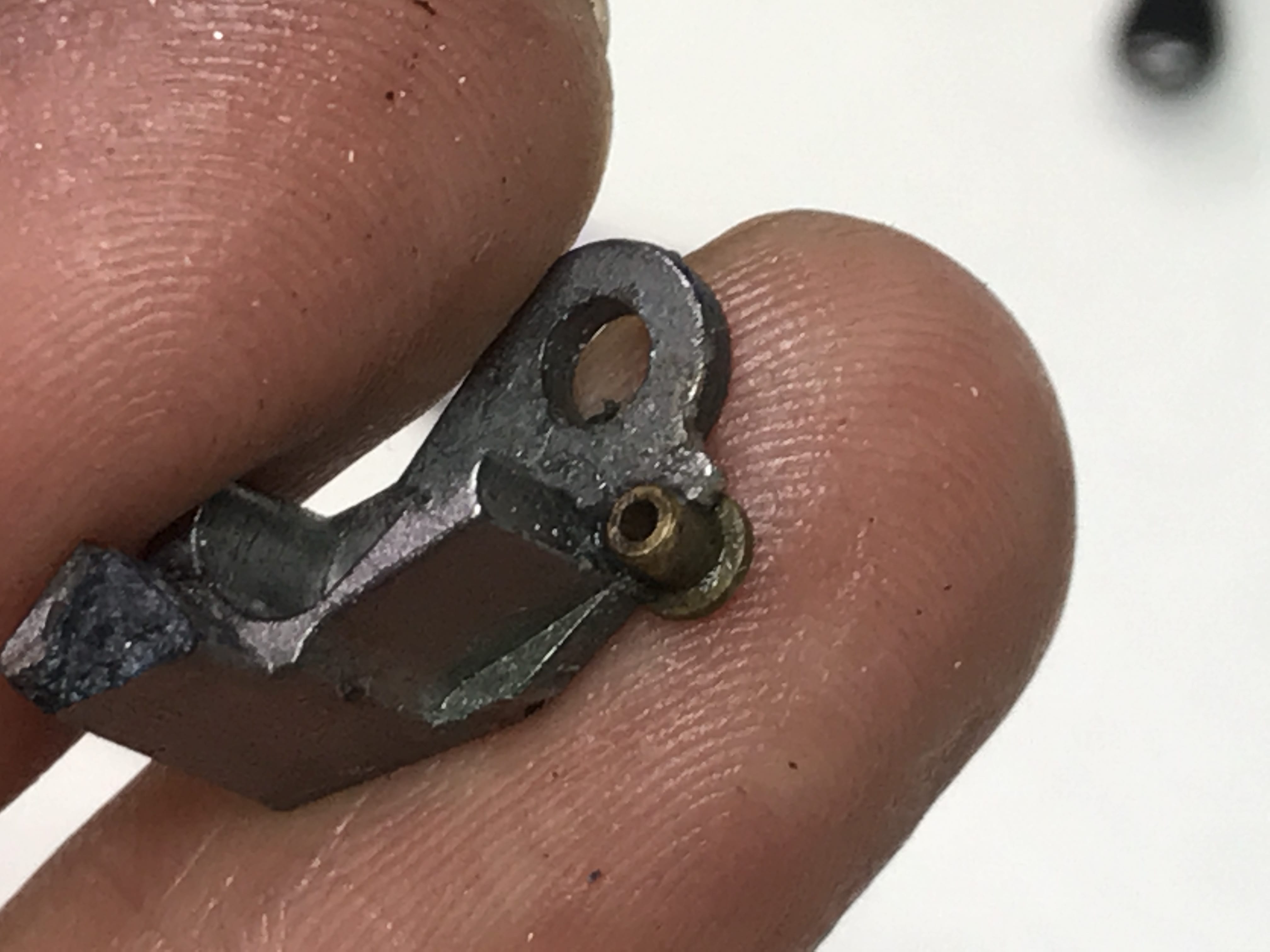

조립하다 확인해 보니 킥레버쪽이 부속의부식으로

정확한 기능을 못하고 있습니다.

아래의 사진들처럼 몇가지 아이디어를 내봅니다.

몇가지 하다보니 시마노전동릴에 들어가는 부속으로

추가해서 수리 들어갑니다.

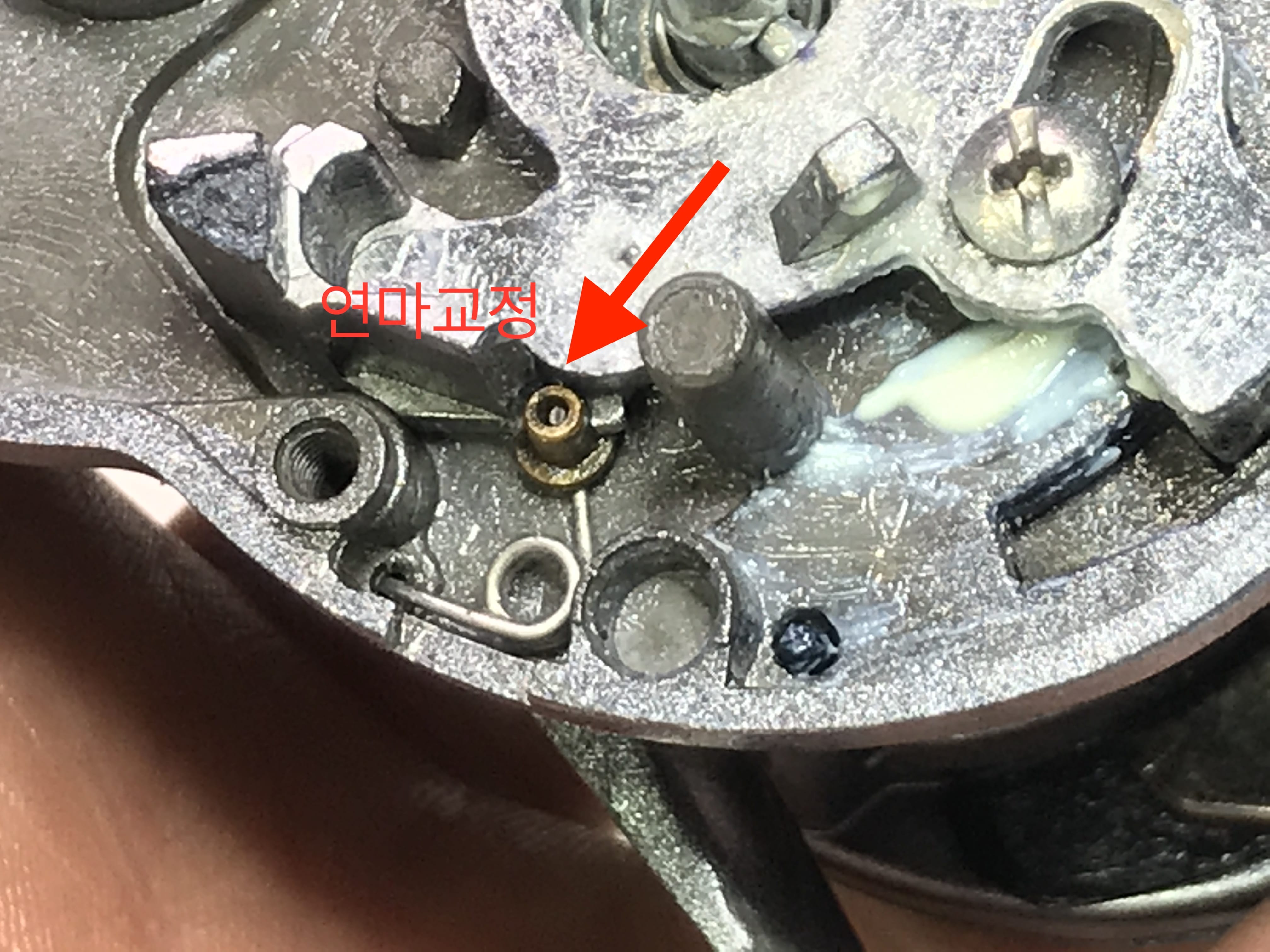

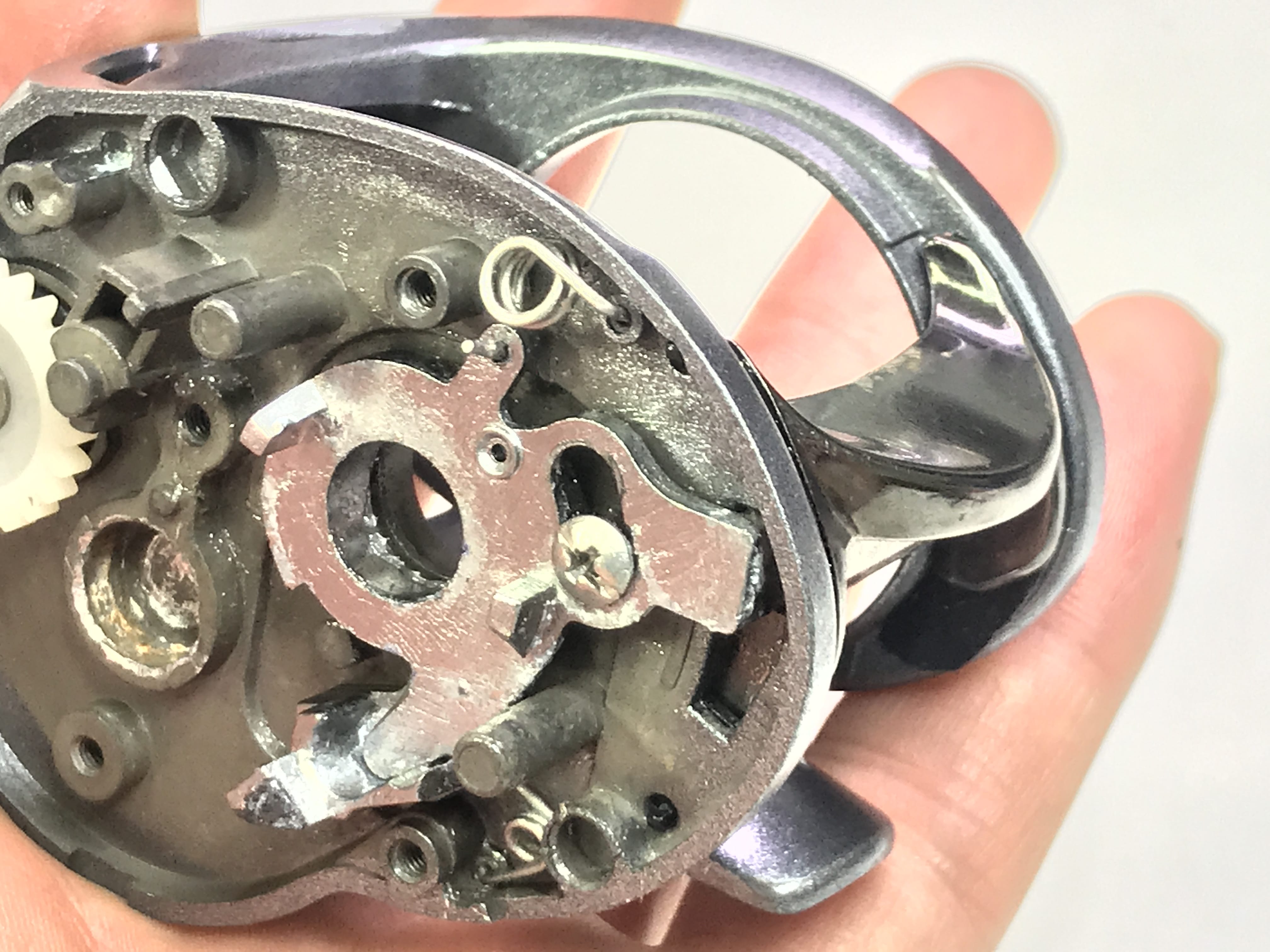

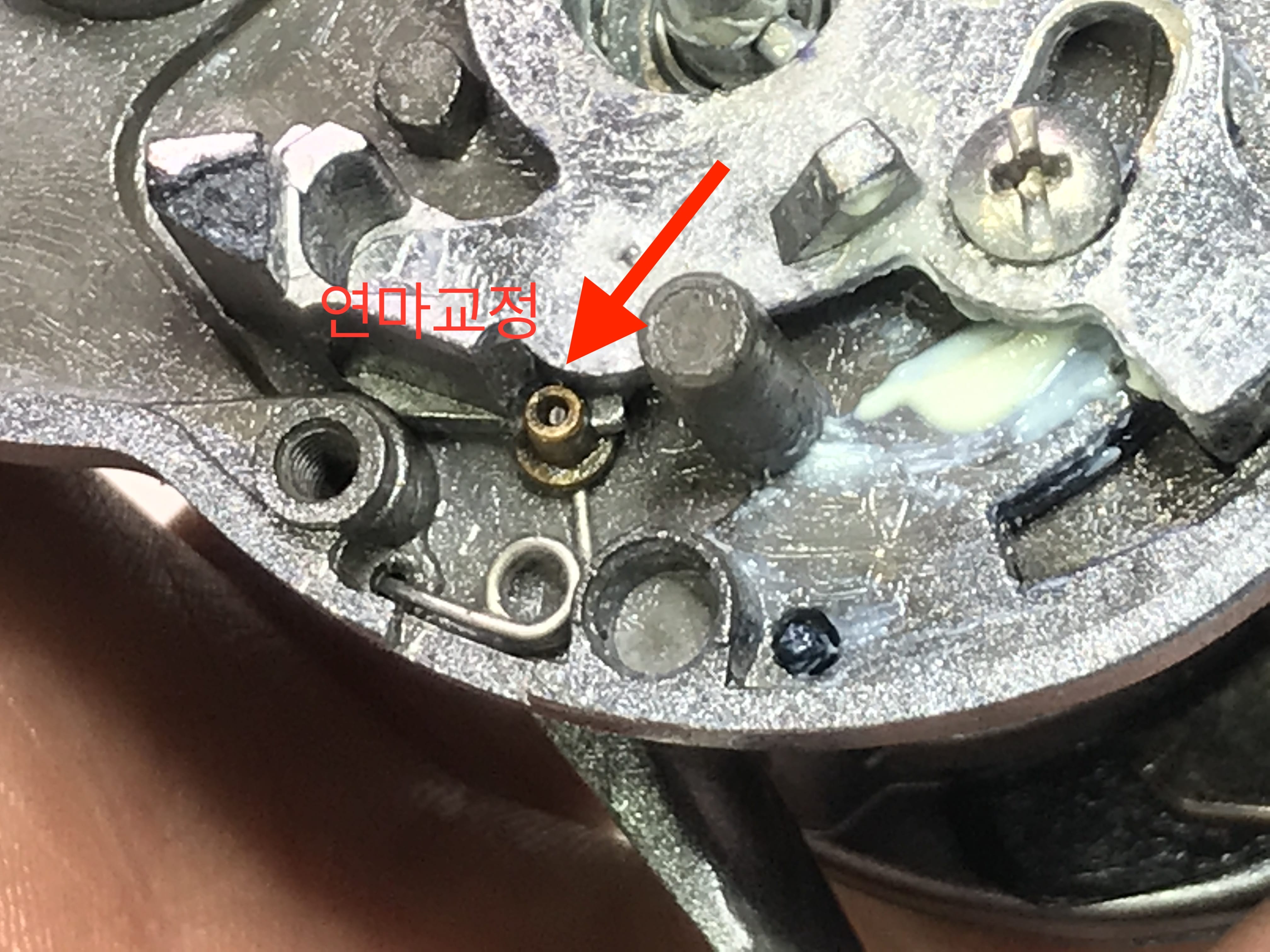

사진처럼 연마,교정해서 킥레버 정확하게 구동할수

수리했습니다.

계속반복으로 킥레버 구동만 작동 확인합니다.

일단 킥레버 구동은 잘 됩니다.

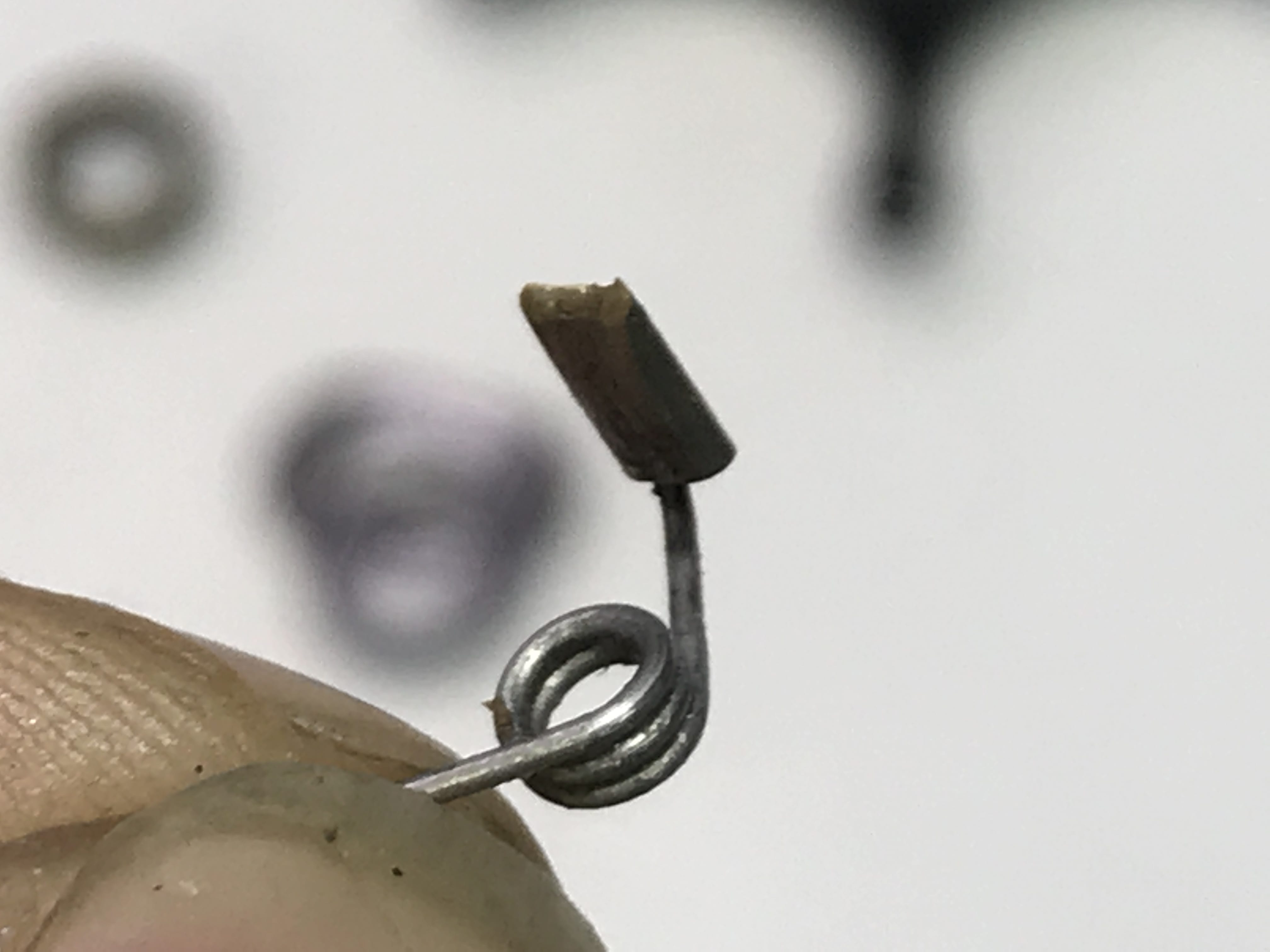

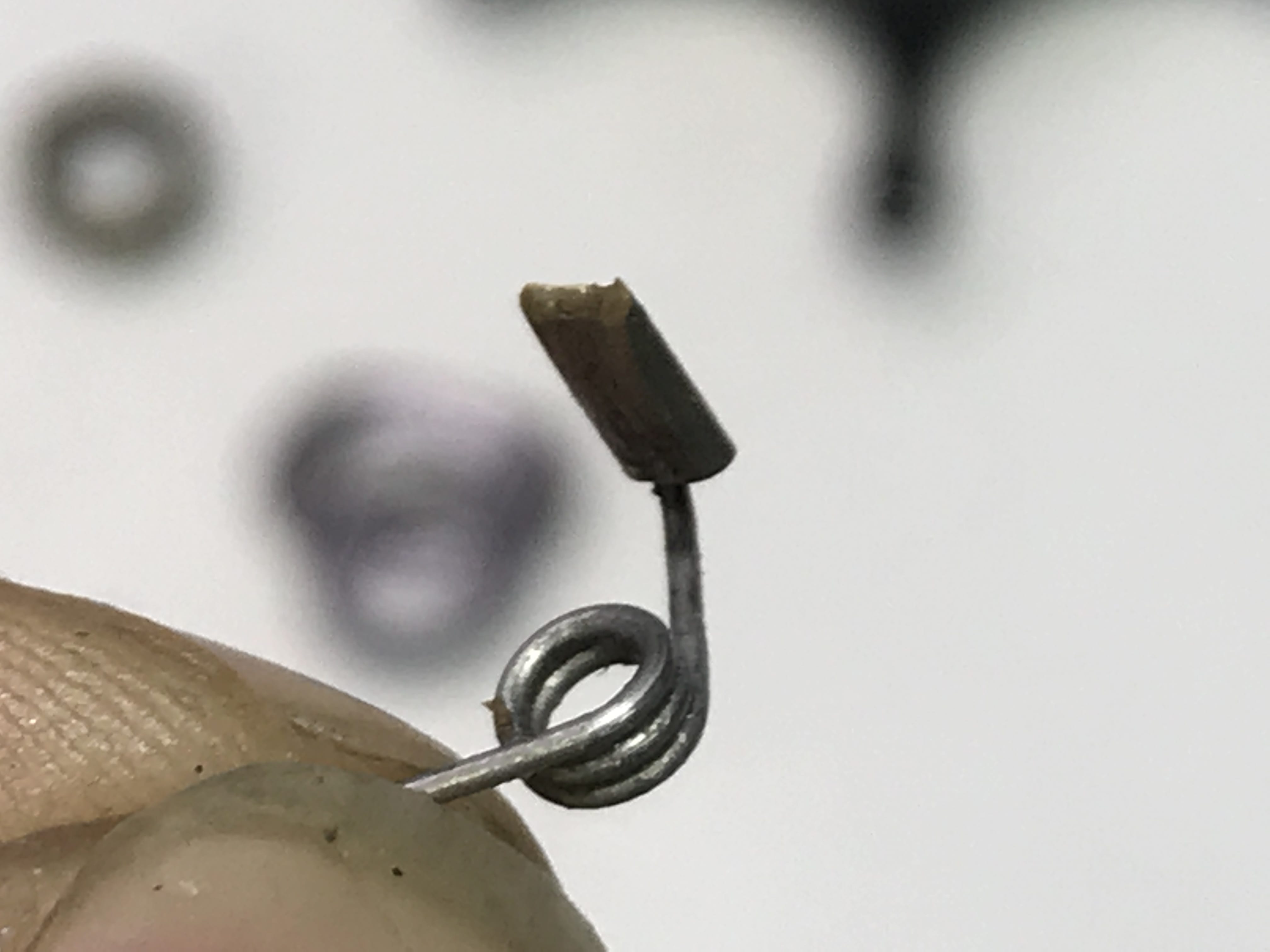

킥레버수리 하고 보니 아래의 킥레버를 움직이게

하는 부속이 많이 달았습니다.

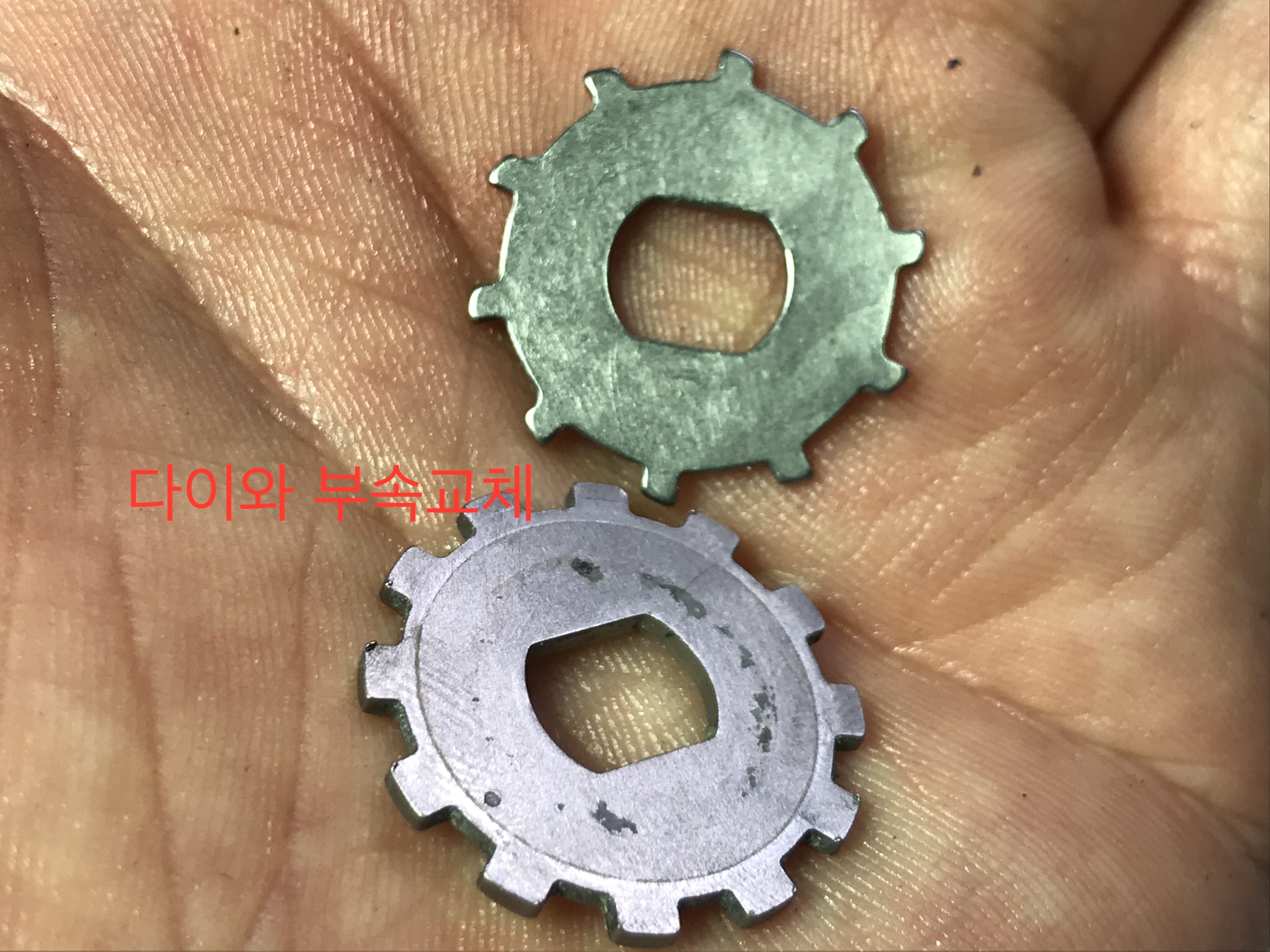

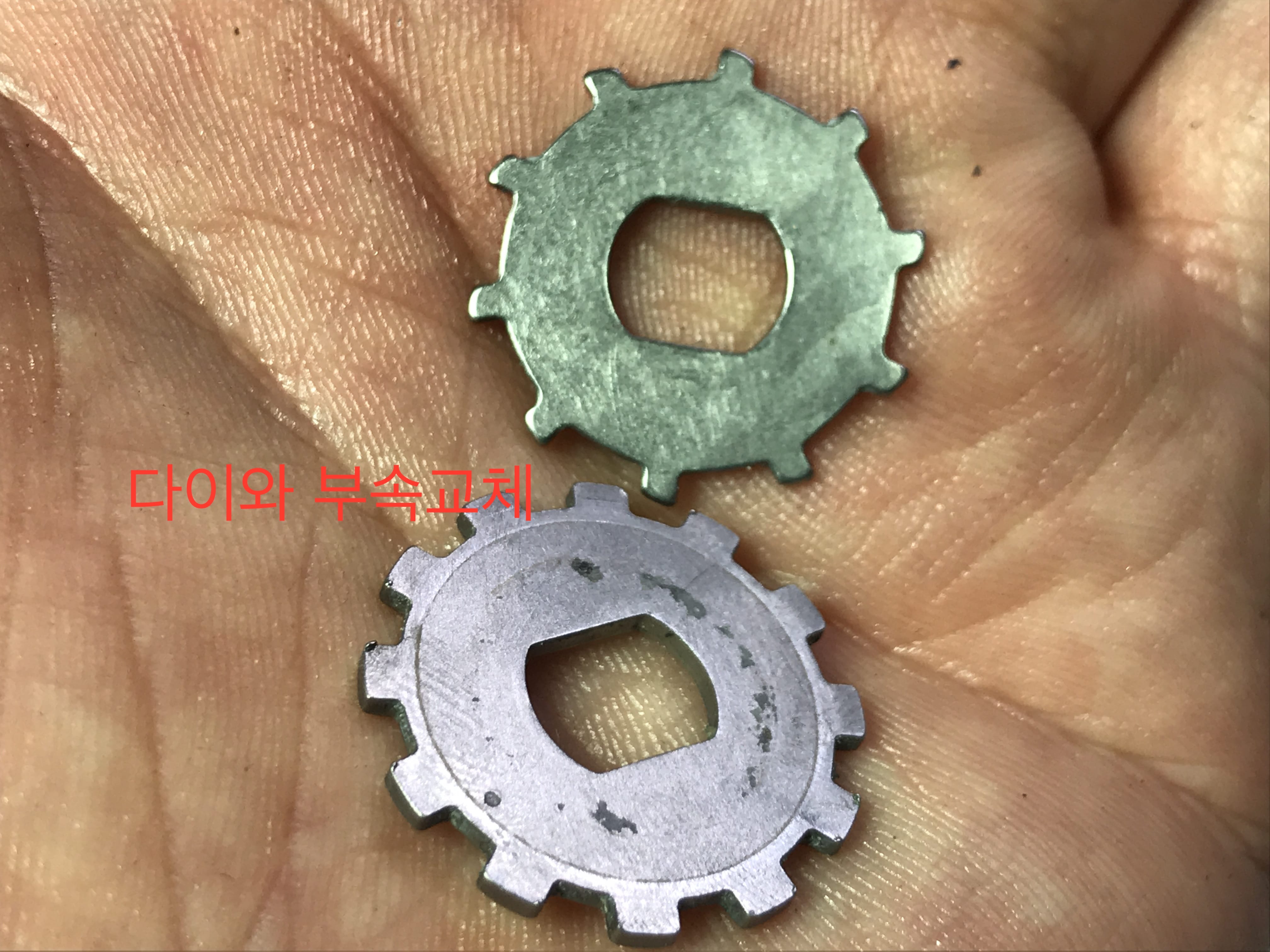

어떻게 할까 하고 다이와전동릴의 내부의 부속으로 교체

해서 확인 해보니 잘~ 됩니다 ㅎ

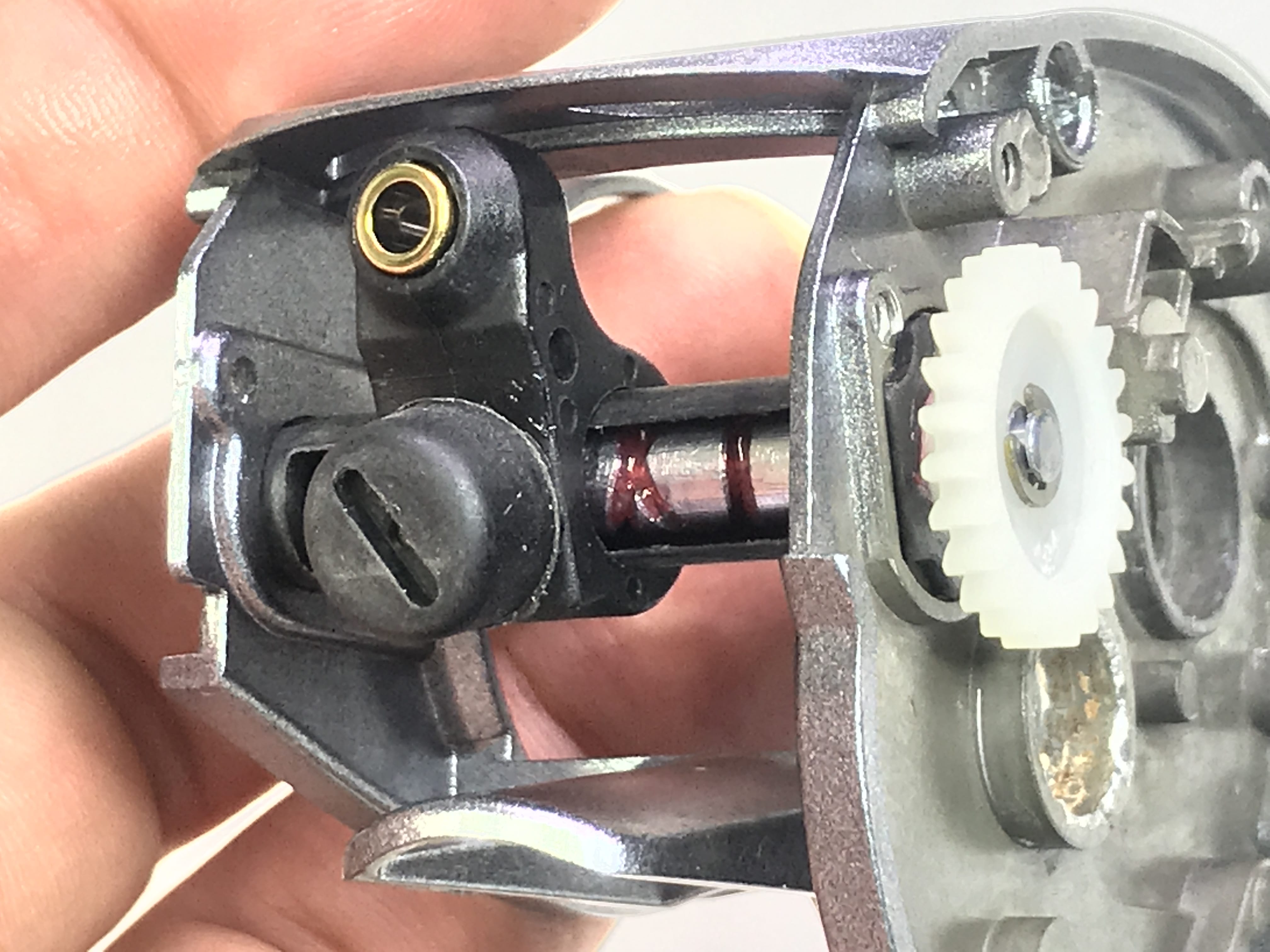

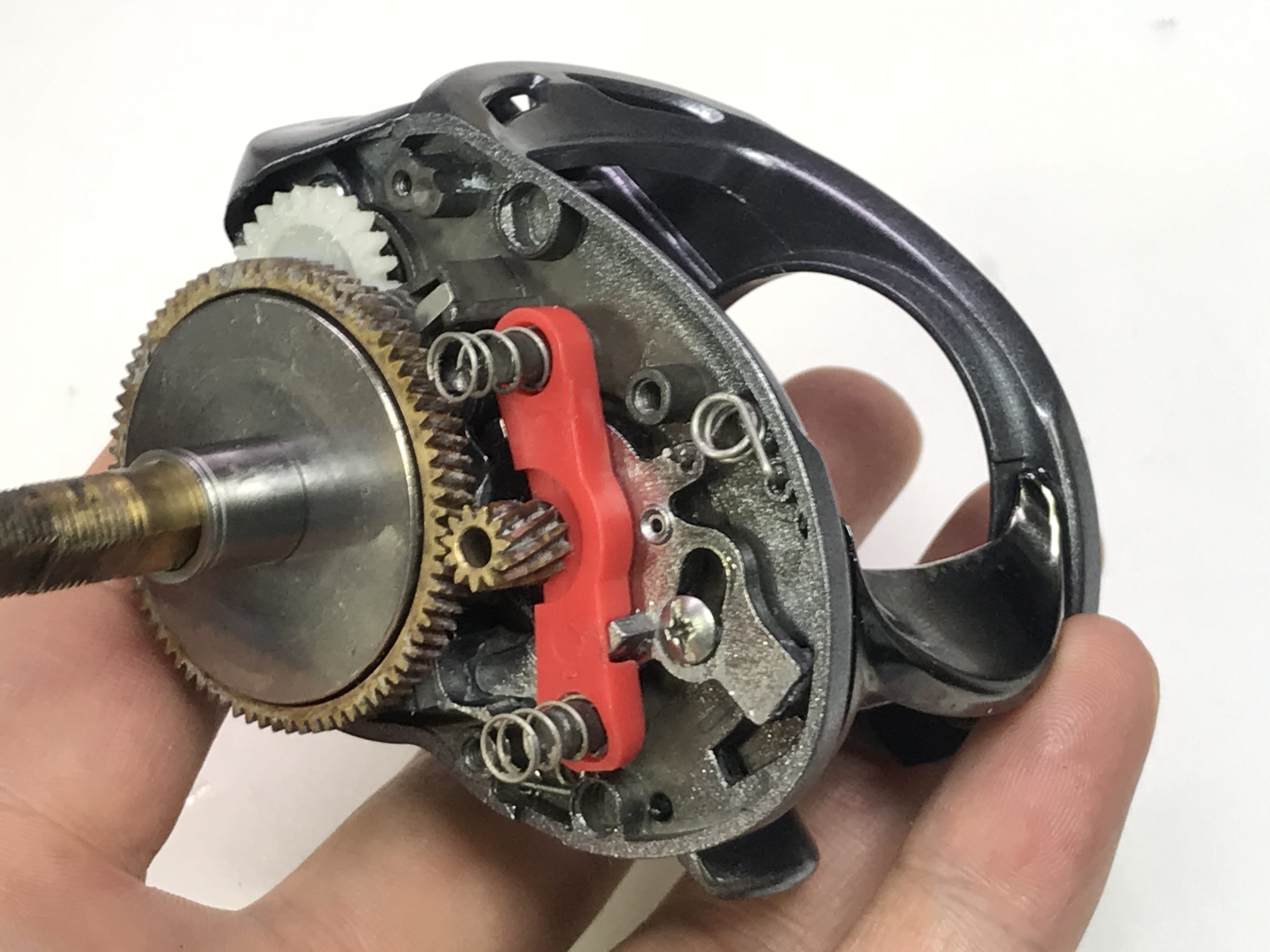

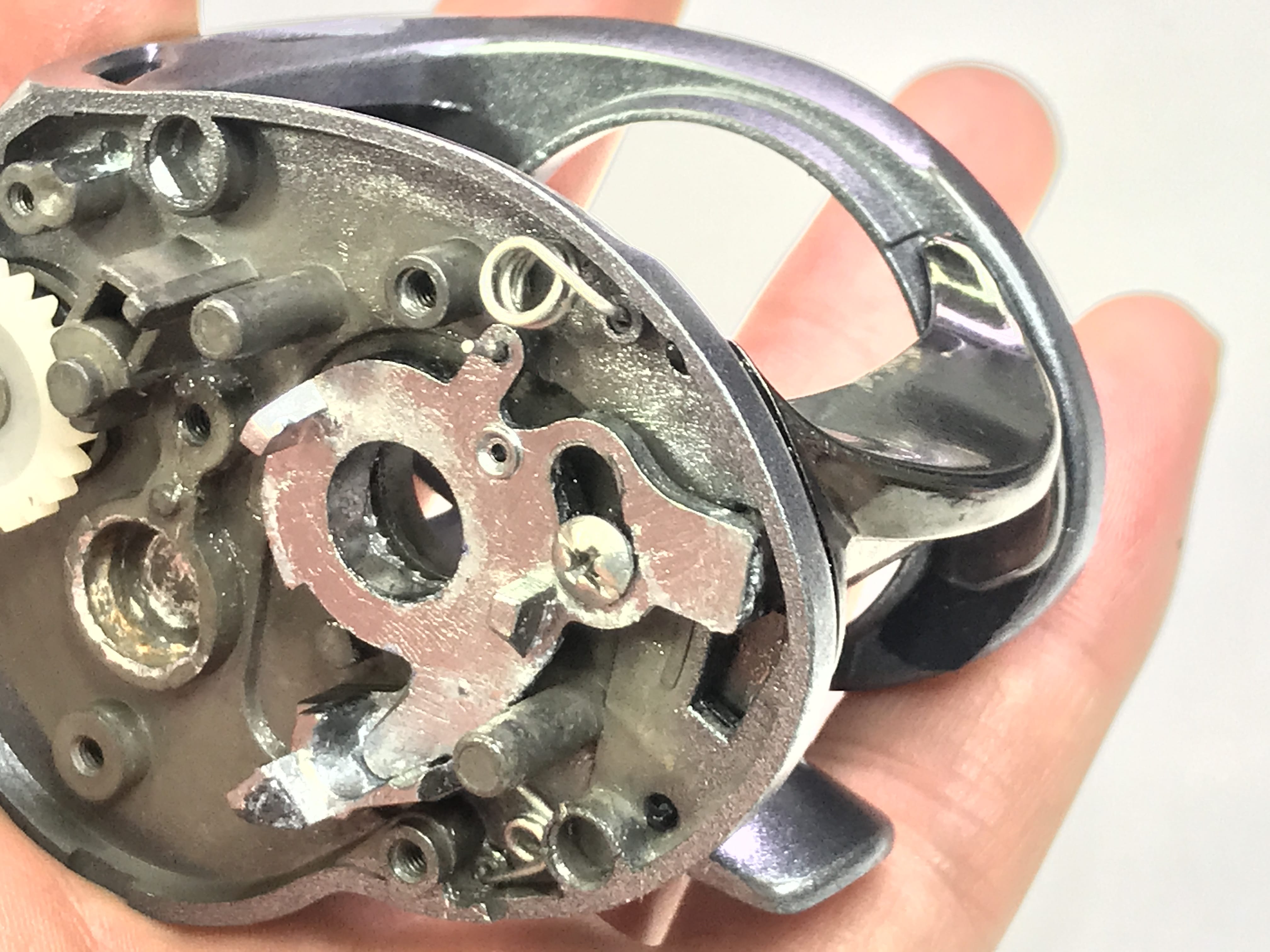

아래처엄 정상 조립하구요~

기어도 조립합니다.

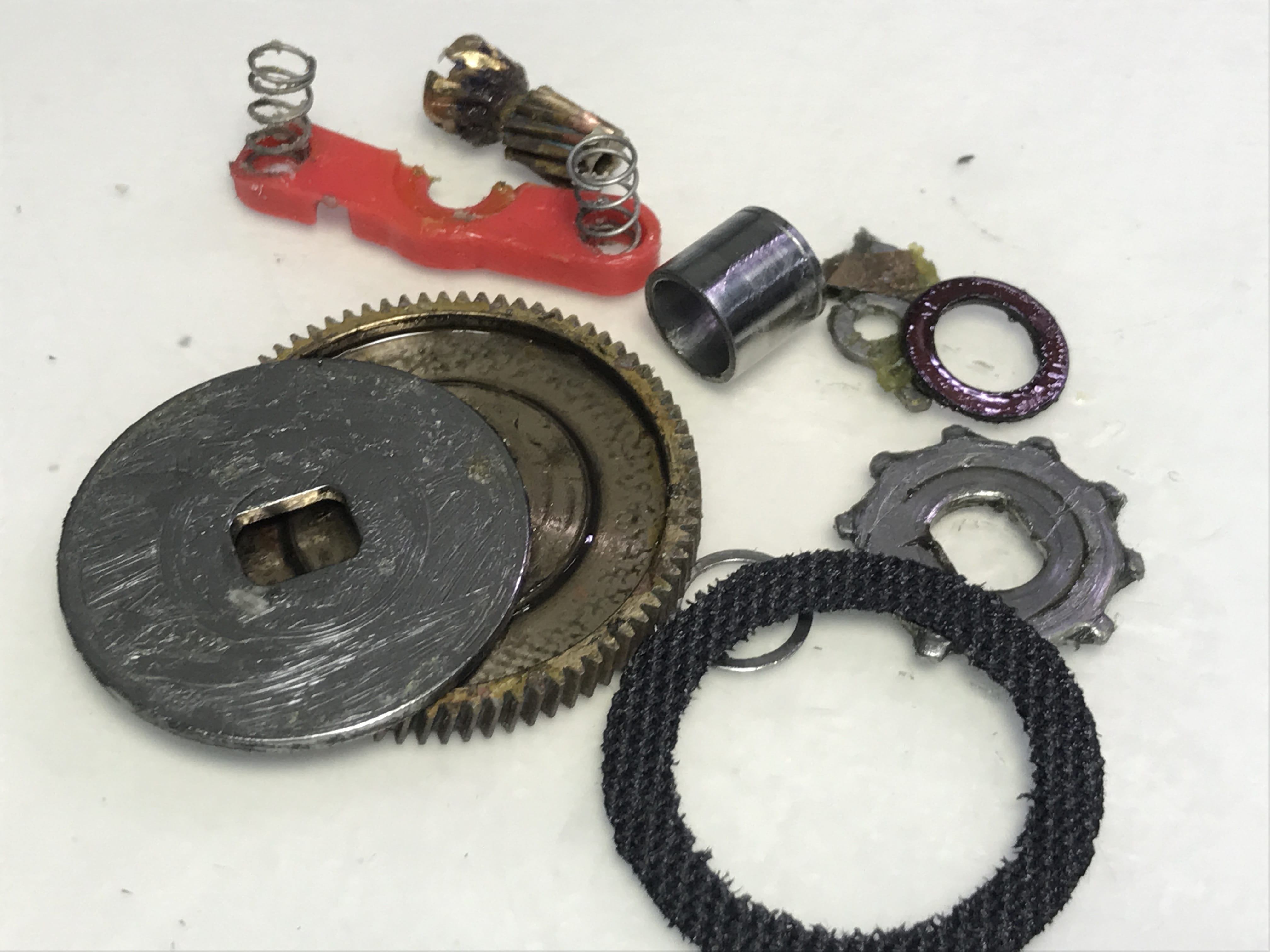

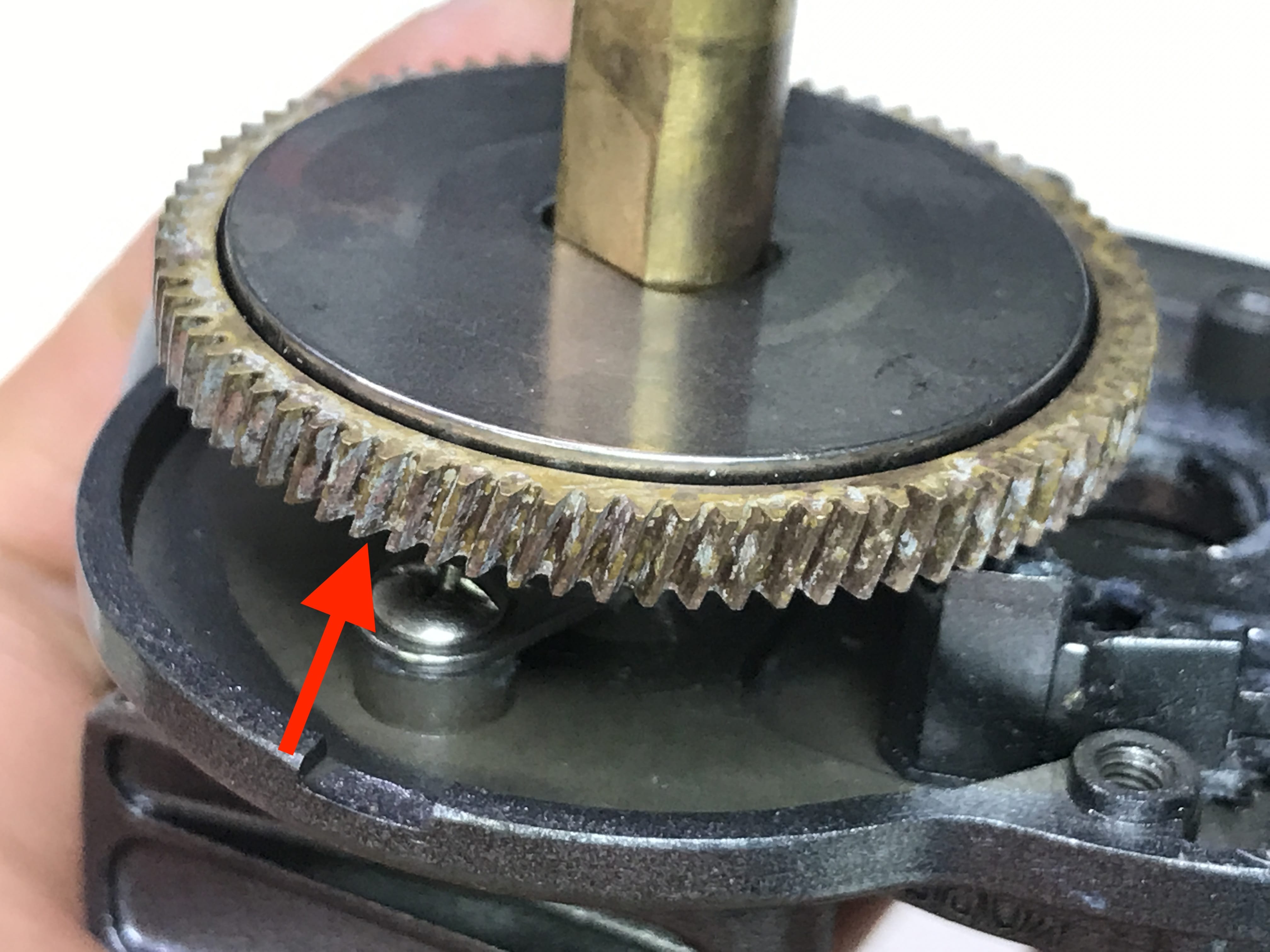

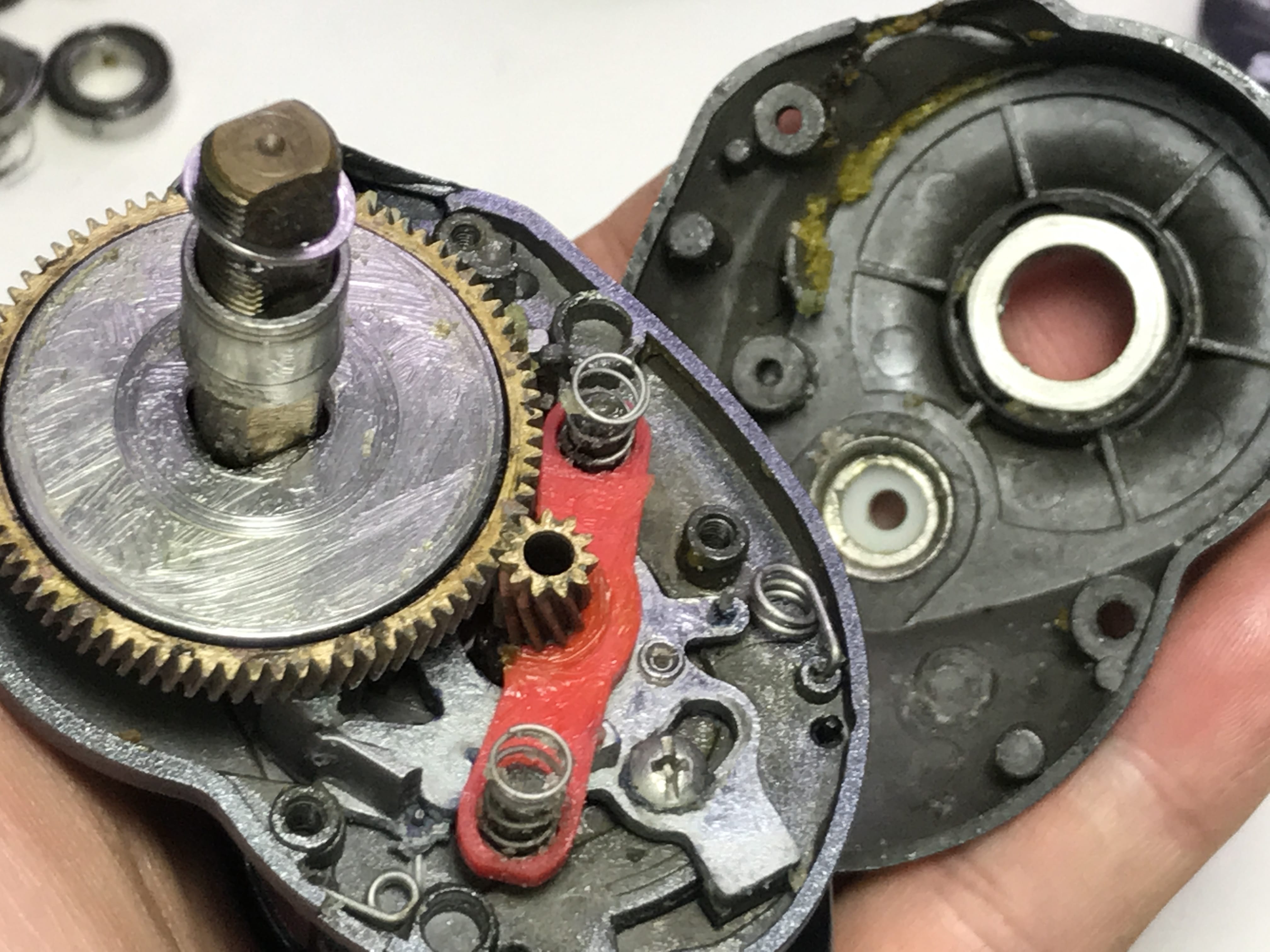

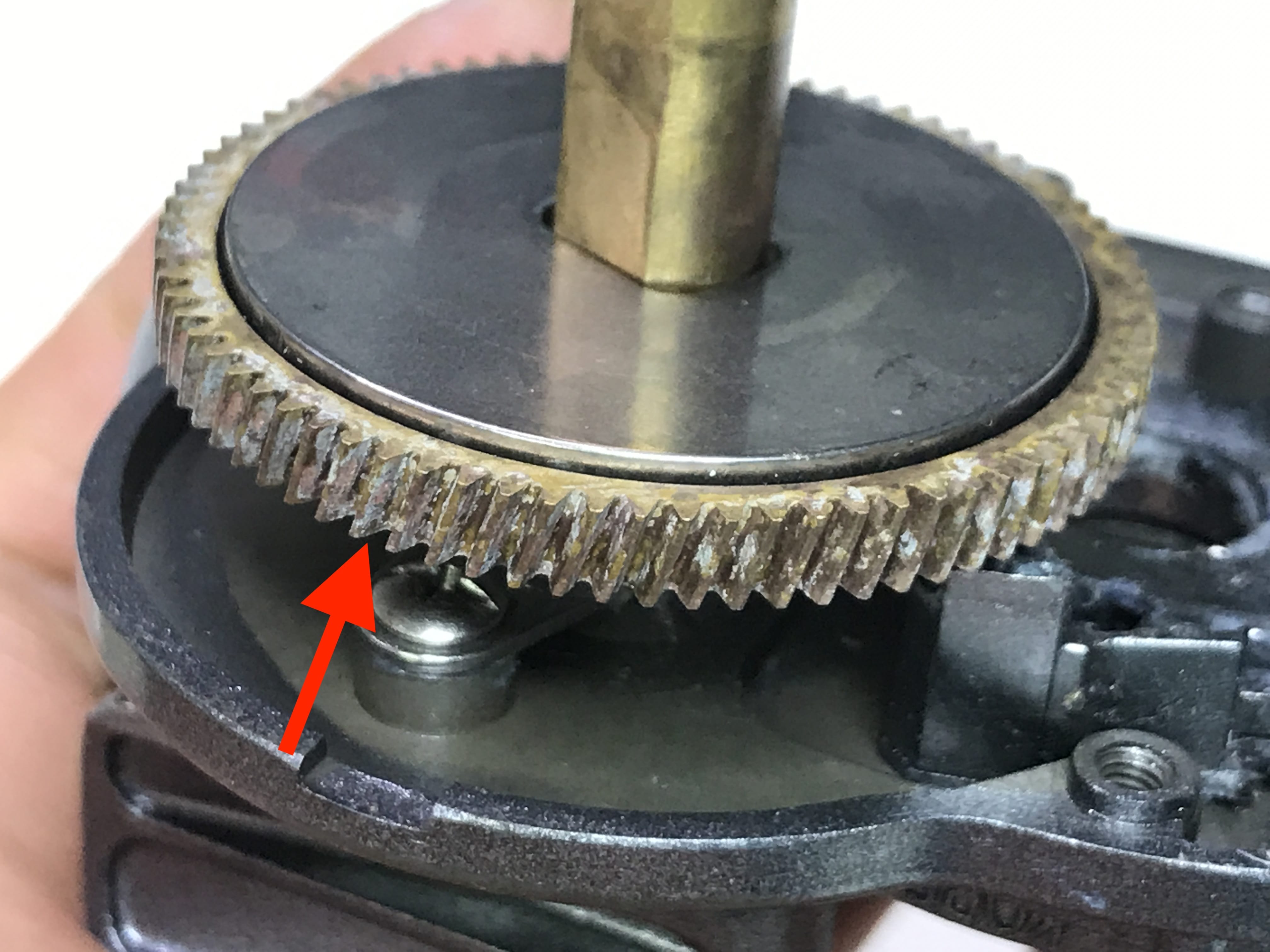

하지만 사진처럼 바닷물에 유입으로 염분이 기어사이사이

보입니다.

음… 이러면 소음+진동 있을 듯 합니다.

내부 전부 조립하고 확인 들어갑니다.

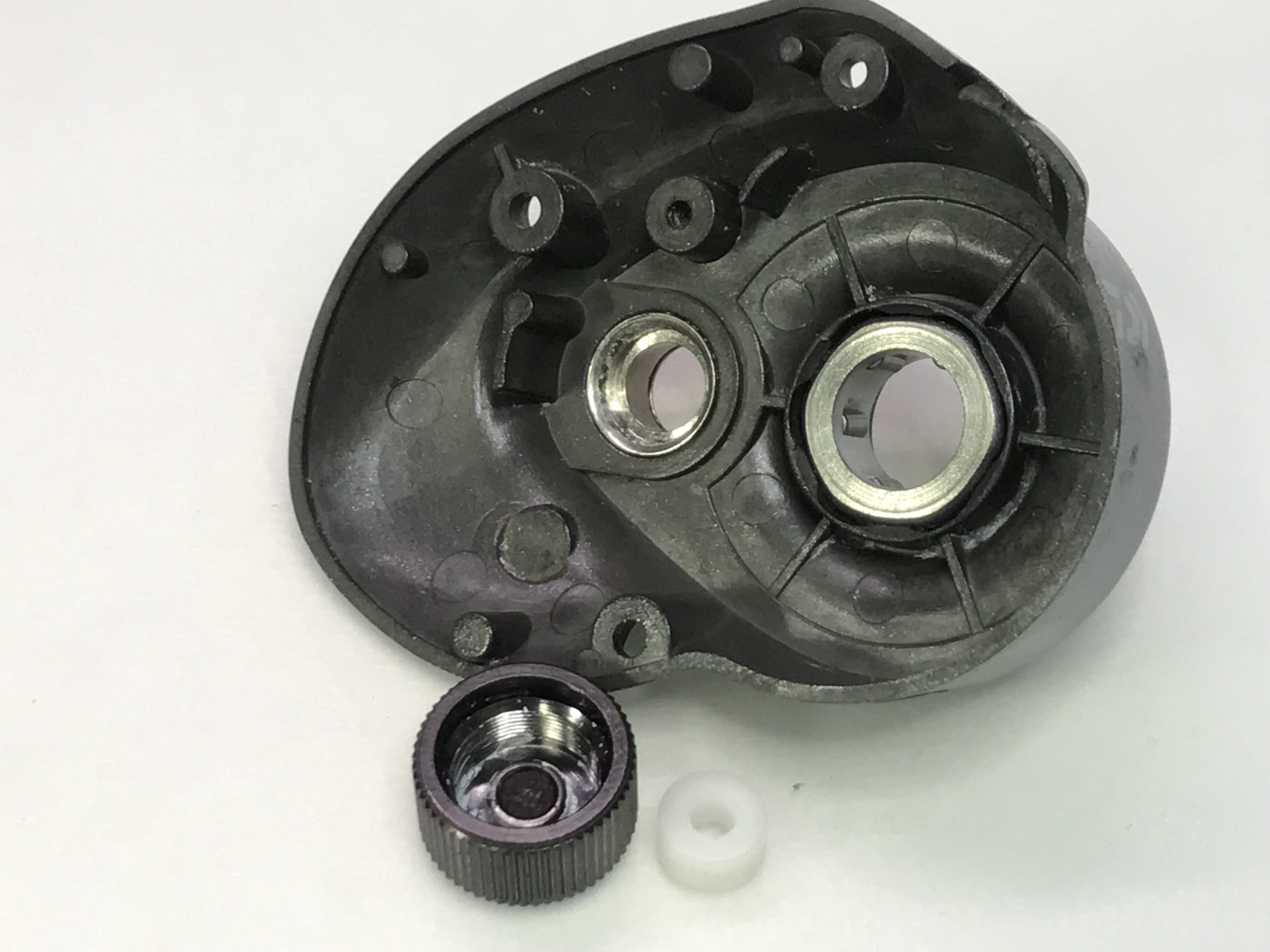

고착보이던 스풀의 베어링교체 했구요.

전부 조립후 확인해 보니 기어사이 손상으로

사용상에 문제없지만 약간의 소음과진동이 있습니다.

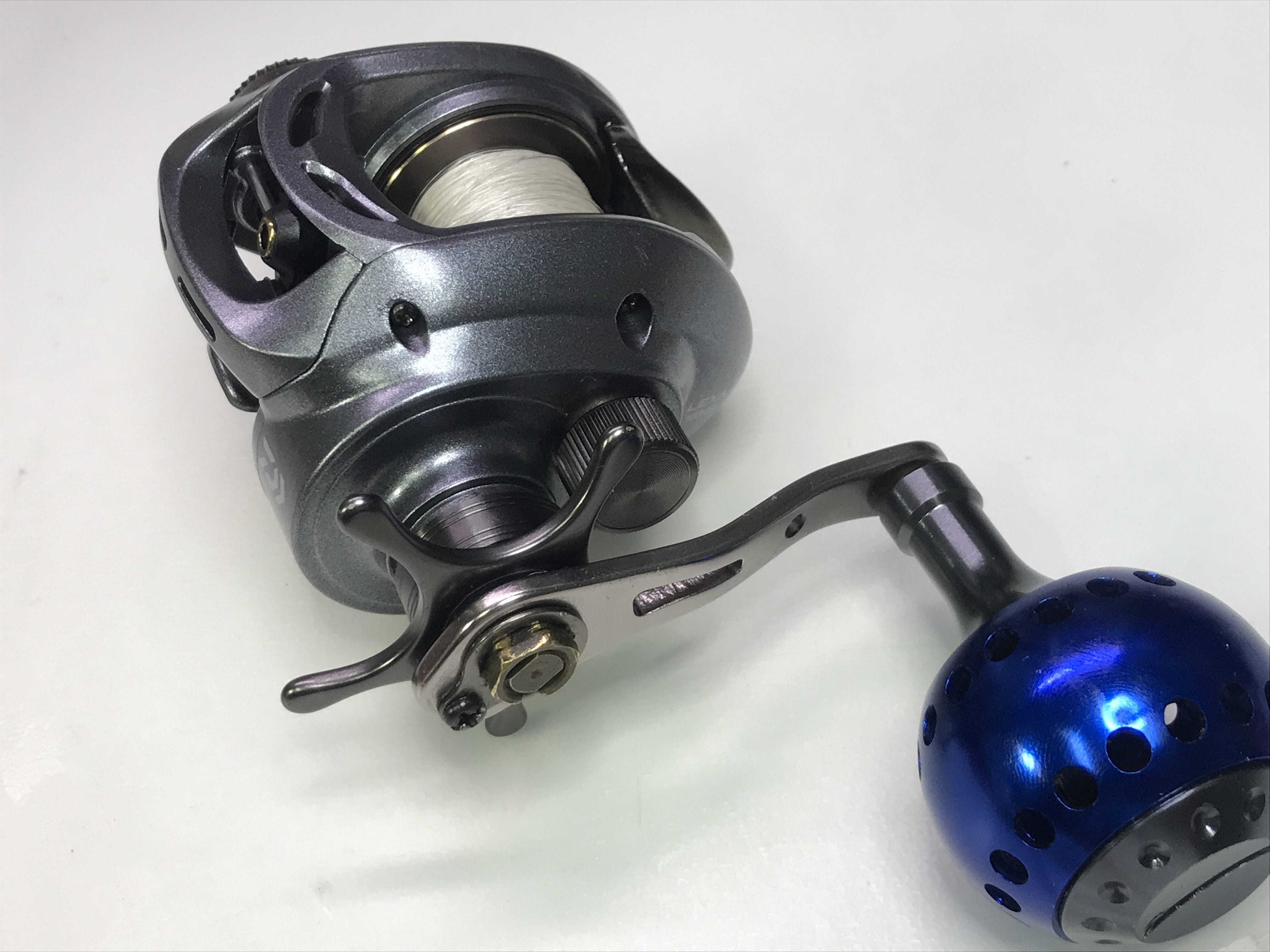

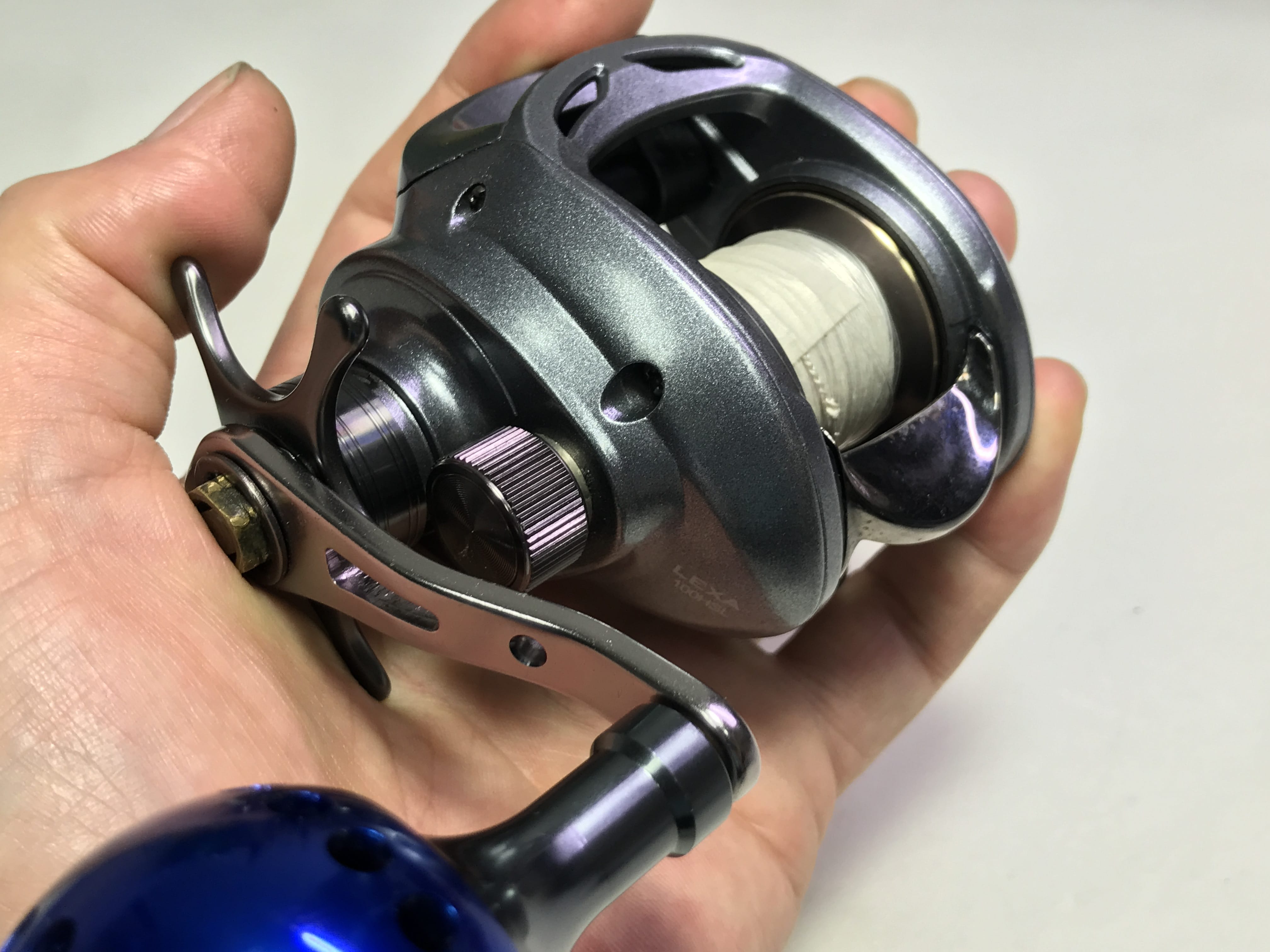

다이와 렉사LEXA 100SHL,릴세척,릴수리,클러치불량수리,베어링교체,연마,교정 완료 합니다



, , , , , , ,
